Type de produit	Lave-vaisselle pose libre
Marque	BRANDT
Modèle	DWE300
Capacité	12 couverts (140 pièces selon norme DIN 44990)
Alimentation électrique	230-240 V, 10 A, 2300 W
Pression d'eau	1 à 10 bar
Consommation d'eau (programme éco)	17-18 L
Consommation électrique (programme éco)	1,32 kWh
Niveau sonore	Non spécifié, environ 48-52 dB(A) (estimation)
Dimensions (L x P x H)	60 x 60 x 85 cm (approximatif)
Poids	Environ 45 kg
Programmes de lavage	Sensor Clean, 60°C, 55°C BIO, 70°C Intensif, 40°C Fragile, Trempage, 50°C Eco
Options	Demi-charge, Rapide, Séchage condenseur, Départ différé
Système de séchage	Condenseur avec rideau d'eau froide
Fonctions de sécurité	Anti-débordement, anti-fuite, tuyau anti-éclatement
Adoucisseur d'eau	Réglable, avec réservoir à sel régénérant
Distributeur de produit de rinçage	Réglable (dosage)
Entretien	Nettoyage régulier du piège à déchets, des filtres et des bras d'aspersion
Pièces détachées principales	Paniers, bras d'aspersion, filtres, joints de porte, réservoir à sel
Réparabilité	Réparations par personne qualifiée ; pièces d'origine recommandées
Garantie	Standard constructeur (consulter SAV)

FOIRE AUX QUESTIONS - DWE300 BRANDT

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la prise de courant est branchée, que la porte est bien fermée, que le robinet d'arrivée d'eau est ouvert et que le départ différé n'est pas activé.

Pourquoi la vaisselle reste-t-elle sale après un lavage ?

Assurez-vous d'avoir choisi un programme adapté au degré de salissure, que les bras d'aspersion tournent librement, que les filtres sont propres et que vous utilisez une dose suffisante de détergent spécial lave-vaisselle.

Comment éliminer les traces de calcaire sur la vaisselle ?

Vérifiez que le réservoir à sel régénérant est rempli et que le réglage de l'adoucisseur correspond à la dureté de votre eau. Augmentez éventuellement le réglage.

Que signifient les voyants Sel et Produit de rinçage ?

Le voyant Sel s'allume lorsque le réservoir à sel doit être rempli. Le voyant Produit de rinçage indique qu'il faut ajouter du produit de rinçage dans le distributeur.

Comment régler l'adoucisseur d'eau ?

Utilisez la bandelette aqua-test fournie pour mesurer la dureté de l'eau. Ensuite, maintenez la touche Séchage condenseur enfoncée et appuyez sur Start pour accéder au réglage. Les voyants Lavage, Rinçage et Séchage indiquent la plage sélectionnée.

Peut-on utiliser des pastilles de détergent tout-en-1 ?

Oui, placez la pastille dans le compartiment extérieur du distributeur. Les pastilles sont particulièrement recommandées pour le programme BIO et une charge complète.

Pourquoi y a-t-il de l'eau au fond du lave-vaisselle après un cycle ?

Cela peut être dû à un filtre obstrué, un tuyau de vidange plié ou un siphon bouché. Nettoyez le piège à déchets et vérifiez le tuyau de vidange.

Comment nettoyer les filtres du lave-vaisselle ?

Le microfiltre et le filtre principal ne se démontent pas. Nettoyez régulièrement le piège à déchets en tirant sur la poignée, en enlevant les résidus avec une brosse et en rinçant sous l'eau courante.

Le lave-vaisselle fait du bruit anormal, que faire ?

Vérifiez que les bras d'aspersion ne sont pas bloqués par des ustensiles. Assurez-vous que la vaisselle est bien rangée et qu'aucun objet ne dépasse des paniers.

Comment activer le départ différé ?

Après avoir sélectionné un programme, appuyez sur la touche Départ différé pour programmer un départ 3 h ou 9 h plus tard. Validez avec Start.

MODE D'EMPLOI DWE300 BRANDT

Conseils de sécurité	Page 3
Installation	4 - 5
Adoucissement de l'eau	6
Introduction du produit de rinçage	7
Chargement du lave-vaisselle	7 - 8
Introduction du produit de lavage	9
La programmation	9
Choix des programmes	10
Mise en service	11
Caracteristiques techniques	12
Possibilité d'encastrement applicel pose libre	12
Instructions de nettoyage et d'entretien	13
Indications pour laboratoire d'essais	13
Remèdes en cas de pannes	14

AVANT DE LIRE LES EXPLICATIONS, DÉPLIEZ LES DERNIÈRES PAGES DE CETTE NOTICE COMPORTANT LES ILLUSTRATIONS

Présentation de votre lave-vaisselle Fig. 1

Veuillez lire avec attention les informations de cette notice explicative. Elle vous donne les indications nécessaires pour la sécurité, l'installation, l'utilisation et les garanties de l'appareil. Nous vous conseillons de conserver cette notice et de la transmettre en cas de vente au nouveau propriétaire de cette machine.

Nous dégageons toutes responsabilités en cas de non-respect des indications ci-dessous :

• Prière d'éliminer l'emballage de manière adaptée et conforme aux normes de la loi pour la protection de l'environnement.
• Dans le cas où l'appareil est visiblement endommagé, ne le branchez pas, mais contactez votre fournisseur.
• L'emplacement doit être hors gel. En cas de gel, il est possible que les parties hydrauliques soient endommagées.
• Les tuyaux d'alimentation et d'évacuation doivent être branchés conformément à la notice. Des branchements incorrects peuvent entraîner des dommages.
• Afin d'assurer une bonne stabilité, les appareils encastrables doivent être installés sous un plan de travail continu fixé aux meubles voisins.
• Il est déconseillé de monter ou de s'appuyer sur la porte ouverte du lave-vaisselle. L'appareil peut basculer ou être endommagé.
• La machine a pour fonction le lavage de la vaisselle et ne doit pas être utilisée pour d'autres usages.
• Pour l'entretien de votre lave-vaisselle, l'utilisation de solvants est fortement déconseillée.
• Veuillez stocker les produits pour lave-vaisselle ainsi que les autres produits de nettoyage hors de la portée des enfants. Ces produits ont, s'ils sont avalés, un effet corrosif pour la bouche et le pharynx.
• Dans le cas d'un mauvais fonctionnement de l'appareil suite à d'autres causes que celles mentionnées sur cette notice, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et prenez contact avec notre service après-vente.
• L'appareil répond aux consignes de sécurité en vigueur. Les réparations éventuelles doivent être effectuées par des personnes qualifiées. Les réparations ou changements non conformes peuvent entraîner des dangers pour l'utilisateur. Dans le cas d'un remplacement, n'utilisez que des pièces d'origine.
• Les appareils hors service doivent être apportés au centre de recyclage le plus proche. Détruisez le système de fermeture de porte afin que celle-ci ne ferme plus (des enfants peuvent s'enfermer en jouant à l'intérieur de l'appareil - risque d'étouffement). Coupez le câble d'alimentation électrique après avoir enlevé la fiche de la prise de courant.
• Il est fortement conseillé de mettre l'appareil hors tension après usage et de fermer le robinet d'arrivée d'eau.
• Ne laissez pas les enfants jouer avec la machine ou la manipuler.
• L'eau à l'intérieur du lave-vaisselle n'est pas potable.
• Pendant le fonctionnement de la machine, ne pas ouvrir la porte au risque de provoquer des fuites importantes de vapeur ou des projections d'eau.

Mise à niveau : Réglage des pieds (Fig. 4)

Veillez à ce que le lave-vaisselle soit bien d'aplomb et bien stable. Les quatre pieds sont réglables, ajustez-les si nécessaire à l'aide d'une clé ou d'un tournevis. Un mauvais réglage des pieds peut déformer la porte et rendre l'appareil bancal.

IMPORTANT : Ne raccorder le lave-vaisselle au courant et au réseau de distribution qu'après l'installation définitive.

Au cas où l'installation de votre lave-vaisselle se fait sur un sol moquette, veillez à régler les patins afin de laisser un espace d'aération sous l'appareil.

Modèle pose libre : DWE300/400/400X

Vous pouvez utiliser le plateau supérieur comme plan de travail. Il est déconseillé de placer votre lave-vaisselle trop près d'une source de chaleur, la cornière d'entourage du plateau risquerait d'être détériorée.

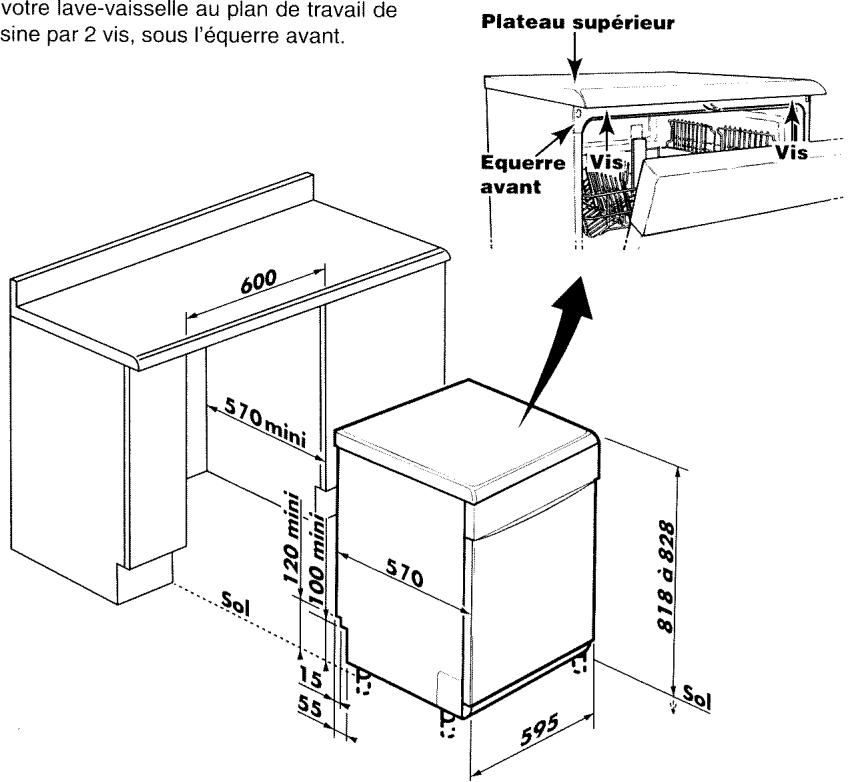

Il est possible d'encastrer l'appareil, dans ce cas, reportez-vous à la page 12.

Bavette d'insonorisation (Fig. 15) (sur certains modèles pose libre)

Pour une insonorisation optimale, veillez à ce que la bavette livrée avec l'appareil soit correctement installée :

La hauteur des pieds étant réglée,

① Basculez légèrement le lave-vaisselle sur l'arrière afin de clipper la bavette d'insonorisation sur le bas de plinthe et assurez-vous du bon clippage en trois points (extrémités et centre). ② Ajustez la hauteur de la bavette en découpant manuellement une ou plusieurs lanières, après avoir entaillé l'extrémité avec une paire de ciseaux.

La bavette doit être en contact avec le sol.

Modèle intégrable DWIE400B

Voir Fig. 16 pour les cotes d'encastrement de cet appareil.

Collez la protection "Anti-buée" (livrée sur le dessus de votre appareil) sous votre plan de travail.

Afin d'assurer la stabilité et de conserver un bon alignement de l'appareil, vous devez le fixer sous le plan de travail à l'aide de l'équerre.

Si votre plan de travail est équipé d'une table de cuisson située au-dessus du lave-vaisselle, il est impératif de respecter les instructions d'installation de votre table de cuisson et de rajouter une isolation thermique sur le dessus de l'appareil. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur.

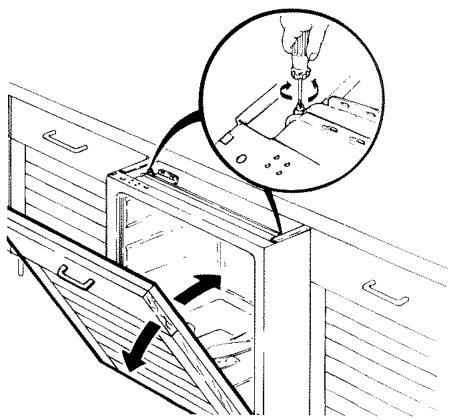

Habillage du panneau

Pour procéder à l'équipement de la partie frontale avec une porte de meuble, utilisez le gabarit de montage et les accessoires livrés avec votre appareil.

Pour l'équilibrage de la porte, ajustez la tension des ressorts, voir figure ci-dessous. Cette manœuvre s'effectue plus facilement avec la porte fermée.

Important : Cet appareil est fonctionnel équipé d'un panneau bois.

Raccordement à l'eau (Fig. 2)

Sauf indication contraire marquée sur le tuyau d'origine, ne raccordez jamais votre lave-vaisselle sur une alimentation en eau chaude. Utilisez le tuyau d'alimentation fourni avec l'appareil. N'oubliez pas de placer dans l'embout, côté robinet, le joint prévu à cet effet. La pression d'eau peut varier entre 1 et 10 bars. En cas de pression élevée, veuillez prévoir un régulateur de pression. Notre service des eaux vous donnera les renseignements nécessaires.

Protection contre les dégâts des eaux

Votre appareil est équipé de systèmes qui vous mettent à l'abri de toute inondation.

• La sécurité anti-débordement. Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.
• La sécurité anti-fuite. Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

Votre appareil est équipé d'un tuyau anti-éclatement. Ce conduit d'alimentation renforcé est équipé d'un mécanisme qui interrompt l'alimentation d'eau directement au robinet en cas de fuites.

Si l'un de ces dispositifs se déclenche, appelez le service après-vente pour remettre en état l'appareil.

Évacuation des eaux usées (fig. 3)

Raccordez le tuyau de vidange

A. Soit sur un siphon ventilé. Le tuyau de vidange doit être libre dans le siphon et ne pas être enfoncé de plus de 20 cm. B. Soit sur le siphon de l'évier. Attention : n'oubliez pas de retirer l'obturateur du siphon. C. Soit directement sur l'évier.

Veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter toute inondation.

Dans tous les cas, l'extrémité du tuyau doit être à une hauteur entre 60 cm et 1 m.

Évitez de plier le tuyau lors de l'installation.

Branchement électrique

Le branchement électrique doit être effectué en utilisant une prise de courant avec mise à la terre*. Dans le cas d'un branchement direct, les bornes de l'interrupteur principal doivent avoir un écart d'au moins 3 mm.

Remplacement du cordon d'alimentation : Pour votre sécurité, cette opération doit impérativement être effectuée par le service après-vente du fabricant ou une personne habilitée de qualifications similaires afin d'éviter un danger.

L'installation doit être telle que la prise de courant reste accessible. Il ne doit pas être fait usage de rallonge électrique ou de prise multiple pour le raccordement à la prise de courant.

• Nous ne pouvons pas être tenus responsables pour tout incident causé par une mauvaise mise à la terre de l'appareil.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Électricité. L'agrément ainsi que le modèle de la machine sont marqués sur l'étiquette collée sur le côté gauche de la porte. L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.

Réglage de l'adoucisseur sur le tableau de commande

Le réglage de l'adoucisseur doit être effectué correctement pour optimiser la consommation de sel et pour obtenir un résultat de lavage idéal. Pour cela :

• Vérifiez la teneur en calcaire de votre eau à l'aide de la bandelette aqua-test fournie.
• Réglez l'adoucisseur en suivant les instructions qui accompagnent la bandelette et à l'aide du tableau ci-dessous.

En maintenant la touche "SÉCHAGE CONDENSEUR" enfoncée, appuyez sur la touche "START". La sélection de plage de durée est alors indiquée par les voyants "Lavage", "Rinçage" et "Séchage" selon la correspondance suivante :

Voyant allumé fixe ou clignotant	Teneur en calcaire de votre réseau d'alimentation en eau	S	Nbre de lavages entre 2 rempissages (environ)
allumé fixe allumé fixe allumé fixe clignotant clignotant clignotant	0 à 10° F10 à 25° F25 à 35° F35 à 45° F45 à 70° F≥ 70° F	NONOUI OUI OUI OUI OUI	—12050302015

Votre appareil est réglé d'origine pour une dureté d'eau moyenne de 10 à 25°F : voyant "Rinçage" allumé.

Pour changer de plage, appuyez sur la touche "START" tout en maintenant la touche

"SÉCHAGE CONDENSEUR" enfoncée.

Ce système de réglage permet à votre appareil de faire des économies d'eau lors de la régénération.

• Pour les eaux >70°F (voyant séchage clignotant), consultez votre revendeur.

En cas de déménagement ou après une modification de l'alimentation en eau de votre appareil, ajustez la dureté de l'eau. Renseignez-vous auprès du Service des Eaux local.

Remplissage du réservoir à sel régénérant (fig. 5)

Le remplissage en sel est indispensable pour régénérer les résines qui adoucissent l'eau en la

débarrassant de son calcaire, sauf si l'eau du réseau est suffisamment douce (voir "réglage de l'adoucisseur").

Cette opération de remplissage doit s'effectuer juste avant de lancer un programme.

1 - Dévissez et enlevez le bouchon du réservoir à sel. 2 - À l'aide de l'entonnoir fourni, remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle. 3 - La première fois, complétez avec de l'eau.

Revissez bien à fond le bouchon du réservoir à sel.

Important : Dans le cas où le réglage de l'adoucisseur ne nécessite pas de sel régénérant (voyant lavage allumé fixe), il est tout de même impératif de remplir le réservoir à sel avec de l'eau lors de la mise en service.

Ne jamais verser de détergent dans ce réservoir, vous détruiriez l'adoucisseur.

N'utilisez que du sel de régénération "spécial lave-vaisselle". Ne pas employer de sel de table, sel de cuisine ou autres. Ces sels peuvent contenir des éléments non solubles et annuler la fonction de l'adoucisseur.

Repérage du niveau de sel régénérant

Un voyant lumineux situé sur le bandeau de commande vous indique qu'il faut rajouter du sel régénérant.

Le produit de rinçage est nécessaire car il permet d'éviter les traces de gouttes sur la vaisselle et favorise le séchage.

IMPORTANT ! Utiliser seulement des produits prévus pour lave-vaisselle et NON des produits lessiviels destinés au lavage à la main !

Remplissage et réglage du distributeur de produit de rinçage (fig. 6-7)

Afin de remplir le compartiment, mettez la porte dans la position horizontale et dévissez, dans le sens des aiguilles d'une montre, le bouchon se trouvant sur la porte.

Remplissez jusqu'à affleurer le haut du levier de réglage.

En cas de débordement de produit lors du remplissage, épongez l'excédent pour éviter la formation de mousse. Si nécessaire, après quelques cycles, en cas de traces ou de mauvais séchage, vous pouvez ajuster le réglage au moyen du sélecteur :

Eau douce : repère 1 pour diminuer le dosage ; eau dure : repère 3 pour l'augmenter.

Repérage du niveau de produit de rinçage

Un voyant lumineux situé sur le bandeau de commande vous indique, lorsque la porte est entrouverte, qu'il faut rajouter du produit de rinçage.

Chargement du lave-vaisselle

Pour obtenir un bon résultat de lavage, prenez soin, avant de charger la vaisselle, de la débarrasser des résidus alimentaires importants. Tous les restes brûlés ou attachés doivent être préalablement éliminés.

Votre lave-vaisselle dispose de deux paniers pour 12 couverts (140 pièces) modèle DWE 300 (fig. 10-11-13), 14 couverts (162 pièces) modèles DWE 400, DWE 400X, DWIE 400B (fig. 10-11-13) selon la norme DIN 44990. Toujours orienter l'intérieur de la vaisselle vers le bas. Veillez à ce qu'aucune pièce n'en cache une autre et qu'il n'y ait aucune obstruction pour l'aspersion. Vérifiez après chargement la libre rotation des bras d'aspersion. Aucune pièce ne doit dépasser des paniers.

Panier inférieur (fig. 8 - 9 - 10)

Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

(Évitez assiettes accolées, superposition).

Ce panier est destiné plus particulièrement à recevoir : les assiettes, les couverts, les plats, les poêles, les casseroles.

Placez les plats, les poêles de grand diamètre sur les côtés.

Évitez d'intercaler les assiettes plates et creuses.

Disposez de préférence à la suite les assiettes de même forme. Placez les assiettes creuses à l'arrière, dans la zone des picots hauts.

Assurez-vous qu'aucun objet ne gêne la rotation des bras de lavage (queue de casserole, couverts ou plat trop grand).

Les clayettes rabattables du panier inférieur (fig. 9B) facilitent le rangement des grands récipients.

Les paniers à couverts sont coulissants et peuvent être disposés à n'importe quel endroit du panier inférieur, vous offrant ainsi la facilité d'effectuer des chargements divers en fonction des pièces de vaisselle.

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné.

Pour un lavage optimum, vous pouvez utiliser ces grilles de séparation.

Les couverts (fig. 13)

• Orientez-les le manche vers le bas.
• Séparez l'argenterie des autres métaux en utilisant la grille de séparation.
• Utilisez de préférence une grille de séparation pour ranger les petites cuillères.

Note importante : Pour des raisons de sécurité, nous recommandons de disposer les couteaux de table à bouts pointus la pointe en bas dans les paniers à couverts.

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Panier supérieur (fig. 11 - 12)

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes, etc. Rangez vos verres de façon à limiter les points de contact. Orientez le creux des verres, des tasses, des bols vers le bas. Rangez la vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols).

Modèle DWE300 : Vous avez la possibilité de déclipser la clayette sous coupes de manière à profiter d'un maximum de place. (Fig. 12B)

Modèles DWE400, DWE400X, DWIE400B : Utilisez la barre de maintien réglable en hauteur et en profondeur pour les grands verres ou les verres à pied.

Vous pouvez ranger également tasses, louches, etc. sur la clayette.

Le panier vous offre la possibilité de disposer d'un espace multi-usage avec les clayettes rabattables permettant ainsi d'effectuer un chargement varié. (fig. 12B)

Modèle DWE400, DWE400X, DWIE400B :

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier chargé.

① Réglage en POSITION HAUTE :

Soulevez lentement le panier jusqu'à entendre le premier clic de chaque côté.

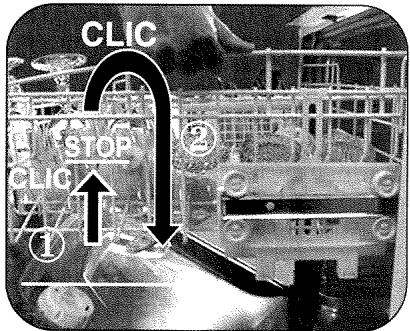

② Réglage en POSITION BASSE :

Soulevez le panier à fond des deux côtés (clic) et raccompagnez-le ensuite vers le bas.

Assurez-vous que le réglage des deux glissières est bien à la même hauteur.

Lavage économique et écologique

Ne prélavez pas votre vaisselle à la main.

Exploitez pleinement les capacités de votre lave-vaisselle. Le lavage sera économique et écologique.

Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures.

Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans cette notice (pages 6 et 7) ainsi que les indications mentionnées sur les emballages de produits.

Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 6).

Vaisselle non appropriée pour le lavage en machine :

• Les planches à découvert en bois,
• Les ustensiles en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre, les vaisseaux ouverts collés,
• Les ustensiles en acier oxydable,
• Les couverts avec manches en bois, en corne ou en nacre.
• Porcelaine antique ou peinte à la main.

Lors de l'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

Pour faciliter le chargement de la lessive, le distributeur à produits de lavage est situé en face avant du panier supérieur. Ce qui vous permet de mettre la lessive sans vous baisser ni ouvrir complètement la porte.

Utilisez des produits de lavage spécialement conçus pour lave-vaisselle. Reportez-vous aux indications du fabricant figurant sur l'emballage ainsi qu'aux conseils d'utilisation ci-dessous.

Ce distributeur vous offre le choix d'utilisation de pastille ou lessives poudre et liquide.

Avant de lancer un programme de lavage :

• Disposez la pastille dans le compartiment extérieur. L'utilisation des pastilles est plus particulièrement recommandée pour le programme BIO et pour un chargement complet de vaisselle.

ou

• Tirez le distributeur pour approvisionner en lessive poudre ou liquide et remplissez jusqu'au repère min. pour une vaisselle peu sale, repère max. pour une vaisselle sale.

Fermez le distributeur.

TRÈS IMPORTANT : Conserve tous ces produits hors de portée des enfants et à l'abri de l'humidité.

pastille

poudre ou liquide

La programmation

Brandt

5

2

7 ③ ⑥

4

① TOUCHE "MARCHE/ARRET" : Appuyez sur cette touche pour mettre l'appareil sous tension. ② BOUTON DE PROGRAMMES : Tournez ce bouton pour choisir votre programme. ③ TOUCHES D'OPTIONS : (selon modèle) Appuyez sur l'une ou l'autre touche si besoin. ④ TOUCHE "DÉPART" : Appuyez sur cette touche. Le programme commence. ⑤ VOYANTS INDICATEURS : Manque de produits : Sel régénérant, * Produit de rinçage. ⑥ VOYANTS : Vous indiquent le déroulement du programme, le réglage de la durée de l'eau. ⑦ TOUCHE "AUTOPROGRAMME" ou "SENSOR CLEAN" : Appuyez sur cette touche pour effectuer un programme automatique. ⑧ TOUCHE DÉPART DIFFÉRÉ : Appuyez sur cette touche pour décaler le départ du programme.

Choix des programmes

Nature du programme

Position du bouton de programmes

1-LAVAGE 60°C

Recommandé pour une vaisselle sale avec une quantité normale de résidus desséchés et adhérents : vaisselle de tous les jours.

Ce programme est particulièrement adapté à la lessive "poudre ou liquide".

2 - LAVAGE BIO 55°C BIO

Recommandé pour une vaisselle sale avec une quantité normale de résidus desséchés et adhérents : vaisselle de tous les jours.

Ce programme est particulièrement adapté à la lessive "pastille".

3 - LAVAGE INTENSIF 70°C

Recommandé pour une vaisselle très sale avec une grande quantité de résidus desséchés et adhérents : graisse, sauce, salissures cuites, friture, gratin... Vaisselle de tous les jours et vaisselle de cuisson.

4 - LAVAGE FRAGILE 40°C

Recommandé pour une vaisselle fragile et peu sale avec une très faible quantité de résidus peu adhérents : verres, porcelaine supportant mal les températures élevées.

5 - TREMPAGE

Ce cycle très court, sans utilisation de lessive, permet de réhumidifier la vaisselle en attente du lavage si celui-ci n'a lieu que le lendemain ou le surlendemain.

6 - LAVAGE ECO 50°C

Recommandé pour une vaisselle peu sale, non grasse avec une faible quantité de résidus peu adhérents : service à café, à desserts ou vaisselle de tous les jours.

Appuyez sur la touche correspondante si besoin.

L'AUTOPROGRAMME (MODÈLES DWE 400, DWE 400B, DWIE 400B)

Ce programme standard est adapté à tous les types de vaisselle. Le fait de le sélectionner annule tout autre programme ou option.

L'autoprogramme déclenche le système de détection de salissures de l'eau. Ce système vous garantit un résultat de lavage optimum associé à la capacité de programmation.

Votre lave-vaisselle est équipé d'un procédé de détection automatique. Ce procédé détecte la quantité de vaisselle, le remplissage du lave-vaisselle et vous garantit un résultat impeccable pour les clients les plus exigeants.

Le programme SENSOR CLEAN convient aussi bien aux porcelaines délicates qu'aux membres sales.

Touche option Lavage "DEMI-CHARGE" 1/2

Recommandé pour 6 couverts peu sales.

Cette option adapte la consommation d'eau à une charge de vaisselle réduite.

Touche option Lavage "RAPIDE"

Recommandé pour une vaisselle peu sale, non grasse ou composée de pièces fragiles. Cette option diminue la température de lavage (sauf sur programme "Fragile 40°C") ainsi que la durée du cycle.

Touche option "SÉCHAGE CONDENSEUR"

Pour parfaire le séchage des différentes pièces de vaisselle, votre appareil est doté d'un système de séchage à condenseur.

Après le dernier rinçage chaud, la vapeur se condense sur les parois du lave-vaisselle où une zone froide est créée par un rideau d'eau fraîche. Dès l'arrêt de l'appareil, votre vaisselle sera parfaitement sèche à l'ouverture de la porte.

(Informations énergies page 11)

• Ouvrez la porte et chargez le lave-vaisselle (vérifiez que la vaisselle ne bloque pas les bras d'aspersion).
• Introduisez le produit de lavage dans le distributeur. Fermez la porte du lave-vaisselle.

Sélection de l'"Autoprogramme" ou "Sensor clean" (selon modèle)

À la mise sous tension, ce programme est automatiquement sélectionné, le voyant "Autoprogramme" ou "Sensor clean" est allumé et le reste jusqu'à la fin du cycle.

Le choix de ce programme annule tout autre sélection de programme ou d'option lavage.

La sélection de ce programme automatique reste mémorisée à la fin du cycle.

Sélection d'un programme (autre que l'"Autoprogramme" ou "Sensor clean")

Après avoir mis l'appareil sous tension, positionnez le bouton de programme sur la position choisie.

Si le voyant "Autoprogramme" ou "Sensor clean" est allumé, appuyez sur la touche pour éteindre ce voyant.

Sélection d'une option

Appuyez sur la touche d'option souhaitée. Le voyant associé à cette touche s'allume et s'éteint à la fin du programme. L'option "Séchage condenseur" reste mémorisée à la fin du programme.

Pour annuler une option, appuyez de nouveau sur la touche, le voyant s'éteint. Vous pouvez alors si besoin sélectionner une nouvelle option.

Sélection d'un départ différé

Après avoir sélectionné un programme, appuyez sur la touche "Départ différé" si vous souhaitez un décalage de 3 h, appuyez de nouveau pour 9 h. Le voyant allumé vous indique votre choix.

L'appui suivant vous ramène à un départ immédiat, le voyant 9 h s'éteint.

Validez votre sélection en appuyant sur la touche "Start". Le programme commencera lorsque le temps différé sera écoulé.

Départ d'un programme

Appuyez sur la touche "Start". Le programme commence. Les voyants "lavage", "rinçage" et "séchage" s'allument à tour de rôle en fonction de l'avancement du programme.

Fin d'un programme

Le voyant « stop » s'allume et les voyants de déroulement de programme s'éteignent.

Annulation d'un programme en cours

Appuyez sur la touche « Start » pendant 3 secondes consécutives. Le voyant « stop » s'allume et tous les autres voyants s'éteignent.

Les voyants indicateurs de manque de produits

Ces voyants s'éclairent lorsque l'appareil est sous tension.

Sel : Il s'éclaire lorsqu'il faut ajouter du sel. Après un remplissage de sel régénérant, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le remplissage n'est pas complet - voir remplissage page 6) par exemple lors de la mise en service avec l'échantillon.

Nota : Dans le cas d'une eau particulièrement douce et ne nécessitant pas l'utilisation de sel régénérant, ce voyant reste éclairé.

Produit de rinçage : Il s'éclaire lorsqu'il faut ajouter du produit de rinçage (voir remplissage page 7).

DWE300	Durée	Eau	Electricité
Sensor Clean	85-100 min	17L./25 L.	1,50-1,80 kWh
1 - 60 °C	85 min	17L./18 L.	1,50 kWh
1 - 60 °C RAPIDE" = 3	35 min	17L./18 L.	1,00 kWh
2 - 55 °C BIO	80 min	17L./18 L.	1,38 kWh
3 - 70 °C INTENSIVE	90 min	17L./18 L.	1,70 kWh
4 - 40 °C	55 min	17L./18 L.	1,20 kWh
5 - Trempage	5 min	5L.	0,10 kWh
6 - 50 °C ECO	70 min	17L./18 L	1,32 kWh

DWE400/X/DWIE400B:Durée		Eau	Electricité
AUTOPROGRAMME	80-90 min	13L./21 L.	1,20-1,60 kWh
1-60 °C	90 min	13L./16 L.	1,45 kWh
1-60 °C RAPIDE	35 min	13L./14 L.	0,90 kWh
2-55 °C BIO	85 min	13L./16 L.	1,28 kWh
3-70 °C INTENSIVE	95 min	18L./21 L.	1,65 kWh
4-40 °C	55 min	13L./16 L.	1,10 kWh
5-Trempage	5 min	5L.	0,10 kWh
6-50 °C ECO	75 min	13L./16 L	1,23 kWh

Ces valeurs se réfèrent à des conditions normales d'utilisation. Elles peuvent varier en fonction de la charge, de la température, de la durée de l'eau ou de la tension d'alimentation.

Tension : 230V/240V - Fusibles : 10 A

Puissance : 2300W

Capacité 12 couverts : Modèle DWE300

Capacité 14 couverts : Modèles DWE400 -

DWE400X - DWIE400B.

Pression d'eau : 1 à 10 bar

Hauteur de l'évacuation par pompe : 0,60 à 1,00 m

Votre lave-vaisselle est conforme aux directives européennes 73/23/CEE (directive basse tension), 89/336/CEE (compatibilité électromagnétique) modifiées par la directive 93/68/CEE.

Possibilité d'encastrement (appareil pose libre)

Possibilité d'encastrement

Si vous encastrez l'appareil sous un plan de travail existant, vous devrez obligatoirement le fixer par l'équerre avant à un plan de travail fixe. Dans ce cas :

- Démontez le plateau supérieur en dévissant les 2 vis situées sous le rebord du plateau supérieur. - Encastrez l'appareil dans son logement. - Réglez la hauteur des pieds si nécessaire (fig. 4). - Fixez votre lave-vaisselle au plan de travail de la cuisine par 2 vis, sous l'équerre avant.

Si votre plan de travail est équipé d'une table de cuisson située au-dessus du lave-vaisselle, il est impératif de respecter les instructions d'installation de votre table de cuisson et de rajouter une isolation thermique sur le dessus de l'appareil. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur.

• Votre lave-vaisselle est muni d'un microfiltre pulsé autonettoyant pour filtrer en permanence les micro-salissures en suspension dans le bain de lavage.

Le microfiltre et le filtre principal ne se démontent pas car ils sont nettoyés en permanence par les bras d'aspersion.

Nettoyez régulièrement le piège à déchets. Tirez sur la poignée (Fig. 14), enlevez les résidus avec une brosse et nettoyez sous l'eau courante. Replacez l'ensemble dans son logement en veillant à bien le clipper à fond.

Procédez au nettoyage si nécessaire :

• Du dessus des filtres, du pourtour de la porte, du joint de porte, avec une éponge humide pour éliminer tout dépôt éventuel.
• Pour la carrosserie et le tableau de commande, utilisez uniquement de l'eau et du savon.

Ne pas employer les poudres abrasives, les éponges métalliques et les produits à base d'alcool ou de diluant.

Utilisez de préférence un chiffon ou une éponge.

• Vous pouvez utiliser, dans le cas d'une machine avec porte inox, des produits du commerce adaptés à l'inox. Pour leur utilisation, reportez-vous aux prescriptions du fabricant du produit.

Tous les ans

Pour garantir durablement le bon fonctionnement de votre appareil, pensez à le nettoyer une ou deux fois par an en effectuant un programme intensif à vide avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Arrêt prolongé

Nettoyez complètement votre appareil, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Indications pour laboratoire d'essais

Capacité : 12 couverts :

MODÈLE DWE 300

TESTS COMPARATIFS SELON : FIG.10-11-13

avec la touche séchage condenseur activée. IEC 436, DIN 44990 :

Programme 1 "Lavage intensif 70°C

EN50242 :

Programme "Lavage BIO 55°C

• Il est impératif d'effectuer un réglage de l'adoucisseur immédiatement supérieur à celui préconisé, en fonction de votre dureté d'eau, pour tenir compte de l'absence de phosphate dans le détergent normalisé.
• Réglage distributeur produit de rinçage sur : 2
• Quantité de lessive : 30 g. lessive B

Capacité : 14 couverts :

MODELES DWE 400/X/DWIE400B

TESTS COMPARATIFS SELON: FIG.10-11-13

avec la touche séchage condenseur activée. IEC 436, DIN 44990:

Programme 1 "Lavage intensif 70°C

EN50242：

Programme "Lavage BIO 55°C

• Il est impératif d'effectuer un réglage de l'adoucisseur immédiatement supérieur à celui préconisé, en fonction de votre dureté d'eau, pour tenir compte de l'absence de phosphate dans le détergent normalisé.
• Réglage distributeur produit de rinçage sur : 2
• Quantité de lessive : 35 g. lessive B

Anomalies de fonctionnement	Contrôle/Cause possible
Le lave-vaiselle ne démarre pas.	- Vérifiez La prise de courant.- Vérifiez laonnefermeture de la portec- Vérifiez l'ouverture du robinet d'arrivée d'eau.- Vérifiez que le bouton "départ différé" est sur "0". (selon modèle)
Mauvais lavage (ou redépositions)	- Choisissez un programme mistroux adapté aux salissures.- Assurez-vous qu'aucune pièce ne géné le passage de l'eau.- Veillez à laonne disposition de la vaisselle.- Utilisez exclusivement un produit de lavage spécial lave-vaiselle.- Vérifiez laproprédeu puits de vidange, des filtres, des bras, des joints et du pourtour de la portec.- Nettoyez le filtre.- Veillez à laonne disposition de la vaisselle.- Vérifiez la libre rotation des bras de lavage.
Traces graisseuses	- Augmentez la dose de produit de lavage.- Utilisez un nouveau paquet de produit de lavage.- Choisissez un programme mistrouxadapté.
Traces de calcaire	Vérifiez qu'il s'agit bien de calcaire (nettoyage au vinaigre). Si ouï: - Vérifiez le remplissage du pot à sel- Vérifiez la durée de l'eau- Augmentez le réglage de l'adoucisseur
Opalisation des verres	Une eau trop adoucie est agressive pour les verres :- Vérifiez qu'un adoucisseur n'est pas installé sur votre réseau.- Vérifiez la durée de l'eau.- Diminuez le réglage de l'adoucisseur et si nécessaire supprimez le Sel régénérant.
Traces de sel (gout salé sur la vaisselle)	- Faites le complément d'eau dans le pot à sel et rechargez le sinécessaire. Refermez le bouchon correctement.
Argenterie noircie ou piquée ou jaunie	- Débarrasssez l'argenterie des résidus alimentaires immédiatement après usage.- Séparez l'argenterie des autres métaux.- Choisissez un produit de lavage recommandé pour l'argenterie.
Traces de rouille sur les lames de couteaux	- Utilisez des couteaux "special" lave-vaiselle
Le lave-vaiselle ne vidange pas	- Retirez l'obturator de siphon.- Vérifiez que le tuyau de vidange n'est pas coincide, ni coudé, ni écrase.- Vous avez déplace voseteurre apparéil et à cette occasion vous l'avez basculé en arrière. Pour réamorcer la pompe : décrochez la canne de vidange, étalez-la sur le sol l'extremité sur une bassine ; lancez un programme, la vidange doit redémarrer. Coupez alors le "Marche-Arrêt", remettez la canne de vidange en place et relancez toute programme.
Si malgré ces remarques, vous avez encore des problèmes, adresssez-vous à votre revendeur ou à notre ServiceAprès-Vente.Vevillez mentionner le type de l'appareil, le n° de série ou le numero mentionné sur la plaque signalétique (à l'intérieur de la portec).Vous évitez ainsi des délais d'acculte et des frais inutilles.	Cet apparéil répond aux normes de sécurité en vigueur. Les réparations eventuelles doivent être effectuees par des personnes qualifiées. Des réparations effectuees par des personnes non-qualifiées peuvent entrainer des dangers pour l'utilisateur.

Voltage : 230-240 V - Fusibles : 10 A

Puissance : 2300 W

DWE300 Capacité : 12 couverts

Manque de produits : sel régénérant, produit de rinçage.

Pression d'eau : 1-10 bar

Nettoyer si nécessaire :

La photo ci-dessous, panier inférieur retiré, vous permet de visualiser les principaux éléments décrits dans cette notice d'utilisation.

1 - Plan de travail (selon modèle) 2 - Panier supérieur 3 - Distributeur de produit de lavage 5 - Réservoir à sel régénérant 5 - Microfiltre autonettoyant 6 - Plaque signalétique (Référence S.A.V.) 7 - Bras d'aspersion inférieur 8 - Filtre principal 9 - Piège à déchets 10 - Distributeur de produit de rinçage
