Marque	Reely
Modèle	Ghost
Type de produit	Mini quadricoptère télécommandé (drone acrobatique)
Utilisation	Intérieur uniquement, à partir de 16 ans
Dimensions (quadricoptère)	80 x 34 x 80 mm
Poids (quadricoptère, sans batterie)	17 g
Poids (émetteur, sans piles)	56 g
Alimentation (quadricoptère)	Batterie Li-Po 3,7 V 220 mAh (1S)
Alimentation (émetteur)	2 piles AAA 1,5 V
Temps de charge	Environ 45 minutes
Temps de vol	Environ 5 minutes
Portée	60 à 80 m en espace dégagé
Fréquence de transmission	2,402 – 2,479 GHz
Fonctions principales	Gyroscope 6 axes, retour en une touche, maintien d'altitude, mode Headless, flip 360°, 3 vitesses, LED 7 couleurs
Matériau	ABS
Hélices	Diamètre 30 mm, marquées A (sens positif) et B (sens inverse)
Réglage du trim	50 niveaux par axe
Contenu de l'emballage	Quadricoptère, émetteur, batterie Li-Po, câble de charge USB, 4 hélices de rechange, mode d'emploi
Entretien et nettoyage	Nettoyer avec une brosse douce, air comprimé ou un chiffon légèrement humide. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement en intérieur. Garder hors de portée des enfants. Respecter les consignes de charge Li-Po (surveillance, surface ignifugée).
Pièces de rechange et réparabilité	Hélices remplaçables. Autres pièces disponibles sur www.conrad.com (réf. 2250245).

FOIRE AUX QUESTIONS - Ghost Reely

Comment appairer l'émetteur avec le quadricoptère ?

Allumez d'abord l'émetteur en appuyant sur le bouton Marche/Arrêt. La LED clignote lentement. Ensuite, branchez la batterie Li-Po sur le quadricoptère pour l'allumer. L'appairage est réussi lorsque la LED de l'émetteur reste allumée et qu'un bip retentit.

Pourquoi mon drone ne décolle-t-il pas ?

Vérifiez que les hélices sont correctement installées (A et B aux bons endroits), que la batterie est chargée, et que le drone est déverrouillé. Pour déverrouiller, poussez le levier d'accélération vers le haut puis vers le bas (bip long). Assurez-vous également que le drone est posé sur une surface plane.

Comment activer le mode Headless ?

Après avoir déverrouillé le drone, appuyez sur le bouton HEADLESS. L'émetteur émet un bip et la LED du drone clignote lentement. Dans ce mode, les commandes sont relatives à votre position, non à l'orientation du drone. Pour revenir en mode normal, appuyez à nouveau sur HEADLESS.

Comment régler le trim si le drone dérive ?

Utilisez les boutons de trim sur l'émetteur (Avant, Arrière, Gauche, Droite). Appuyez brièvement pour un petit réglage ou maintenez pour un réglage rapide. L'émetteur émet un bip à chaque réglage. Un bip long indique la position neutre. Effectuez les réglages en vol pour un résultat immédiat.

Comment changer la vitesse du drone ?

Après avoir déverrouillé le drone, appuyez sur le bouton SPEED/STUNT. Un bip = vitesse basse, deux bips = vitesse moyenne, trois bips = vitesse élevée. Ne changez la vitesse qu'au sol ou en vol stationnaire, pas en mouvement. Une vitesse plus élevée réduit l'autonomie.

Comment effectuer un flip (retournement) ?

Assurez-vous d'un dégagement d'au moins 2 m autour du drone. Appuyez et maintenez le bouton FLIP jusqu'à ce que l'émetteur émette un bip. Ensuite, poussez le levier de direction dans la direction souhaitée (avant, arrière, gauche ou droite) pour exécuter le flip.

Combien de temps faut-il pour charger la batterie et combien de temps dure un vol ?

La charge de la batterie Li-Po (220 mAh) prend environ 45 minutes avec le chargeur USB fourni. Le temps de vol est d'environ 5 minutes. Ne laissez jamais la batterie sans surveillance pendant la charge.

Que faire en cas de perte de contrôle ou de batterie faible ?

Si la LED de l'émetteur clignote, remplacez les piles AAA. Si le drone clignote et émet un bip, rechargez la batterie du drone. En cas de perte de contrôle, maintenez le levier d'accélération en position basse pour un arrêt d'urgence. Le drone atterrira et les hélices s'arrêteront.

Comment nettoyer et entretenir le drone ?

Avant le nettoyage, retirez la batterie et laissez refroidir. Utilisez une brosse à poils longs ou de l'air comprimé pour enlever la poussière. Pour la carrosserie, un chiffon doux légèrement humide suffit. N'utilisez jamais de produits abrasifs, d'alcool ou de solvants.

Quelles sont les consignes de sécurité importantes pour ce drone ?

Ce drone n'est pas un jouet : tenez-le hors de portée des enfants et des animaux. Utilisez-le uniquement en intérieur, à l'abri de l'humidité. Respectez les consignes de charge Li-Po (surveillance, surface ignifugée). Assurez-vous d'avoir une assurance responsabilité civile couvrant l'utilisation de modèles réduits.

MODE D'EMPLOI Ghost Reely

Drone Acrobatique Ghost

N° de commande 2250245 Page 2 - 23

Page

1. Introduction......4
2. Explication des symboles....4
3. Utilisation prévue....5
4. Contenu de l'emballage....5
5. Mode d'emploi actualisé....5
6. Caractéristiques et fonctions....5
7. Pièces de rechange....6
8. Consignes de sécurité....6

a) Informations importantes relatives à la sécurité....7 b) Informations générales....7

1. Informations sur les piles et la sécurité....8

a) Informations générales....8 b) Accumulateurs Li-Po/Accumulateurs 8 c) Piles AA/accumulateurs....9 d) Charge de l'accumulateur du quadricoptère....9

1. Éléments de fonctionnement....10

a) Quadricoptère....10 b) Émetteur (télécommande)....10

1. Vue éclatée....11
2. Préparation pour le vol.... 12

a) Chargez l'accumulateur du quadricoptère....12 b) Insertion des piles de l'émetteur....12 c) Insérez l'accumulateur du quadricoptère....12

1. Faire voler le quadricoptère....13

a) Appairez l'émetteur avec le quadricoptère....13 b) Prêt à décoller....13 c) Commandes....14 d) Réglage du trim....15 e) Réglage de la vitesse....16 f) Retour en une touche....16 g) Changement de la couleur de la LED 16

1. Après le vol....17
2. Mode Headless.... 17
3. Manœuvres avancées....18
4. Remplacez les hélices....19
5. Entretien et nettoyage.... 19
6. Dépannage....20
7. Déclaration de conformité (DOC)....21
8. Élimination des déchets...... 22

a) Produit....22

b) Piles/accumulateurs....22

1. Caractéristiques techniques....22

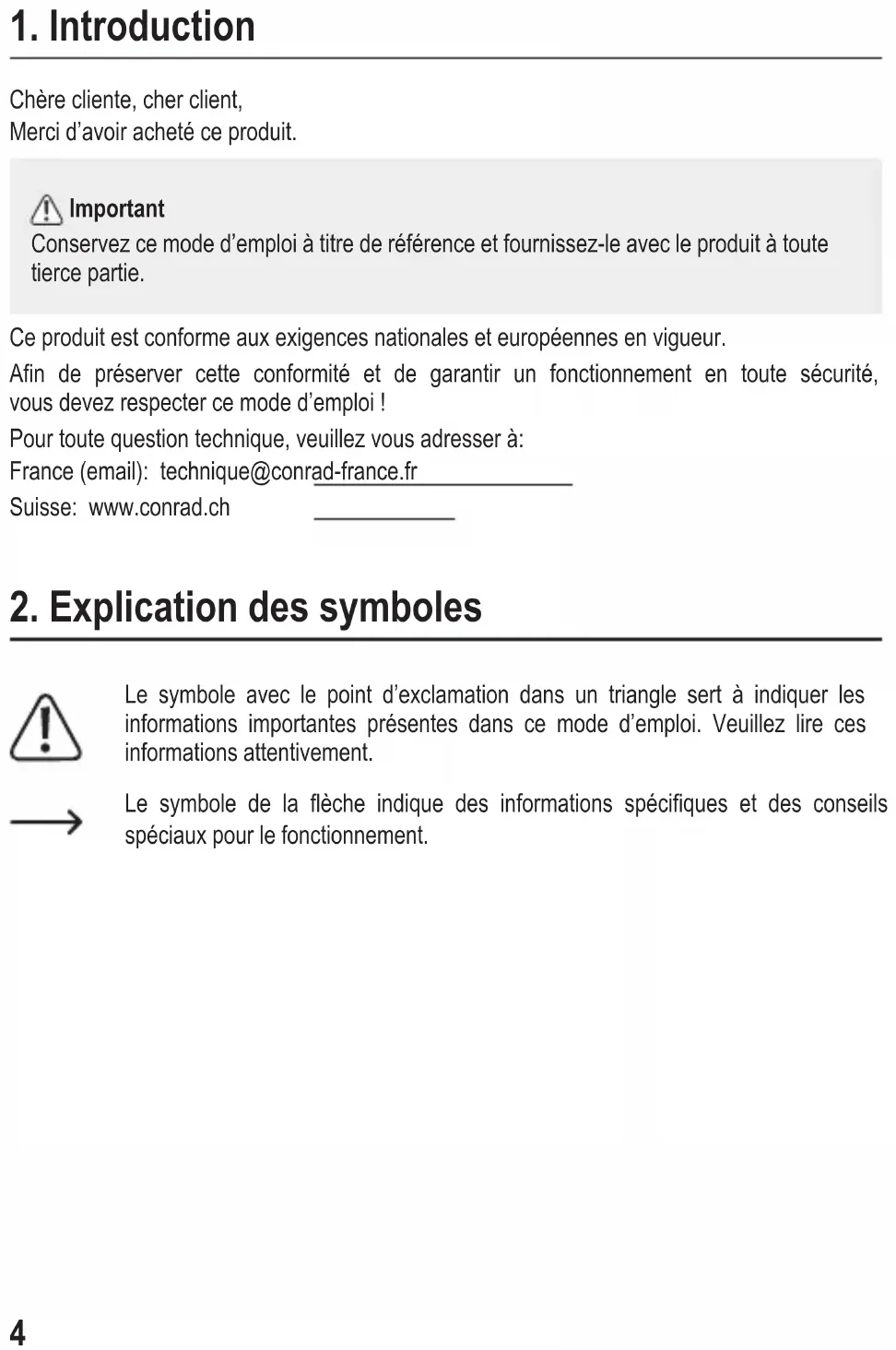

1. Introduction

Chère cliente, cher client,

Merci d'avoir acheté ce produit.

Important

Conservez ce mode d'emploi à titre de référence et fournissez-le avec le produit à toute tierce partie.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Afin de préserver cette conformité et de garantir un fonctionnement en toute sécurité, vous devez respecter ce mode d'emploi !

Pour toute question technique, veuillez vous adresser à:

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

3. Utilisation prévue

Le produit est un mini quadricoptère télécommandé prêt à voler.

Il est uniquement destiné à une utilisation à l'intérieur.

Il convient aux personnes âgées de 16 ans ou plus.

Dans tous les cas, le contact avec l'humidité doit être évité.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

4. Contenu de l'emballage

• Quadricoptère
• Émetteur (télécommande)
• Batterie Li-Po
• Câble de charge USB • 4 hélices de rechange
• Mode d'emploi

5. Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www. conrad. com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

6. Caractéristiques et fonctions

• Gyroscope à 6 axes intégré
• Roulement à 360 degrés
• Mode Headless
• Modes à 3 vitesses

7. Pièces de rechange

Visitez le site www. conrad. com et cherchez le numéro d'article pour obtenir des informations sur les accessoires et les pièces de rechange en option.

→ Utilisez uniquement des pièces de rechange d'origine.

8. Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

Avantutilisation	Choisissez un emplacement approprié.Vérifiez que les environs ne présentent pas de dangers ou d'obstacles éventuels.Vérifiez que les hélices sont correctement fixées et qu'elles ne sont pas endommagées.Vérifiez que les piles des émetteurs ont une charge suffisante avant de voler. Cela permettra d'éviter la perte de contrôle.Allumez d'abord l'émetteur, puis le quadricoptère. Cela permettra d'éviter la perte de contrôle.
Pendantl'utilisation	Gardez toujours l'émetteur allumé lorsque le quadricoptère est en marche.Gardez toujours un œil sur le quadricoptère.
Aprèsutilisation	Commencez par éteindre le quadricoptère, puis l'émetteur. Cela permettra d'éviter la perte de contrôle.

A) Informations importantes relatives à la sécurité

Attention, risque de sécurité !

Ce modèle peut causer des dommages matériels et/ou des blessures corporelles. Assurez-vous que vous êtes suffisamment assuré, par exemple en souscrivant une assurance responsabilité civile privée.

Si vous disposez déjà d'une assurance responsabilité civile, vérifiez auprès de votre compagnie d'assurance que l'utilisation de ce modèle est couverte par cette assurance.

Important : Dans certains pays, vous êtes tenu d'avoir une assurance lorsque vous utilisez un modèle réduit d'avion.

Familiarisez-vous avec les dispositions locales relatives à l'utilisation des modèles réduits d'avions. En Allemagne par exemple, les règlements relatifs aux modèles réduits d'avions sont stipulés dans la loi sur le trafic aérien. Tout manquement aux dispositions légales peut entraîner des sanctions sévères ainsi que des restrictions à votre couverture d'assurance.

B) Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériau d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Protégez l'appareil des températures extrêmes, de la lumière directe du soleil, des chocs violents, d'une humidité élevée, de l'humidité, des gaz inflammables, de la vapeur et des solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• En cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil, consultez un expert.
• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.

A) Informations générales

• Ne laissez pas traîner les piles ou accumulateurs. Les enfants ou les animaux domestiques pourraient avaler les piles. En cas d'ingestion, consultez immédiatement un médecin !
• Les piles/accumulateurs ne doivent jamais être court-circuités, démontées ou jetées au feu. Il existe un risque d'explosion !
• Les piles/accumulateurs ne doivent pas être humides ou mouillées.
• Respectez toujours la polarité correcte (plus/+ et moins/-) lors de l'installation/l'insertion des piles.
• Les piles/accumulateurs qui ont des fuites ou qui sont endommagés peuvent provoquer des brûlures chimiques sur la peau. Portez des gants de protection appropriés lorsque vous les manipulez.
• Les liquides qui s'échappent des piles/accumulateurs sont chimiquement très agressifs. Les objets ou les surfaces qui entrent en contact avec eux peuvent subir de graves dommages. Par conséquent, conservez les piles/accumulateurs dans un endroit approprié.

B) Accumulateurs Li-Po/Accumulateurs

• N'endommagez jamais l'accumulateur. Un dommage sur le boîtier de l'accumulateur peut provoquer un risque d'explosion et d'incendie ! Contrairement aux batteries conventionnelles / accumulateurs (p. ex., les batteries de type AA ou AAA), le boîtier de l'accumulateur au Li-Po n'est pas constitué d'une fine feuille, mais d'un film plastique sensible uniquement.
• Ne court-circuitez jamais les contacts de l'accumulateur. Ne jetez pas l'accumulateur ou le produit dans le feu. Cela provoque un risque d'explosion et d'incendie !
• Rechargez régulièrement l'accumulateur même lorsque vous n'utilisez pas le produit. Grâce à la technologie des accumulateurs, un déchargement préalable de l'accumulateur n'est pas nécessaire.
• Ne rechargez jamais l'accumulateur du produit sans surveillance.
• Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.

C) Piles AA/accumulateurs

• Retirez les piles/accumulateurs de l'appareil s'il n'est pas utilisé pendant longtemps afin d'éviter les dégâts causés par des fuites.
• Il convient de remplacer toutes les piles/accumulateurs en même temps. Le mélange de piles/accumulateurs anciennes et de nouvelles piles/accumulateurs dans l'appareil peut entraîner la fuite d'accumulateurs et endommager l'appareil.
• Les piles/accumulateurs ne doivent pas être démantelées, court-circuitées ou jetées dans un feu. Ne rechargez pas les piles non rechargeables. Cela constituerait un risque d'explosion !

D) Charge de l'accumulateur du quadricoptère

• (Le cas échéant) utilisez uniquement le chargeur fourni pour charger l'accumulateur.
• Retirez toujours l'accumulateur du modèle et déconnectez-le complètement avant de le charger.
• Ne laissez jamais l'accumulateur sans surveillance pendant la charge.
• Ne couvrez jamais le chargeur et l'accumulateur pendant la charge.
• Débranchez l'accumulateur du chargeur lorsque la charge est complète.
• Le chargeur et l'accumulateur ne doivent pas être humides ni mouillés. Cela peut entraîner un choc électrique mortel ou provoquer un incendie ou une explosion !
• N'exposez pas le chargeur ou l'accumulateur à des températures extrêmement élevées/basses ou à la lumière directe du soleil.
• N'utilisez jamais un courant de charge excessif. Respectez les spécifications du fabricant relatives au courant de charge idéal/maximal.
• Gardez une distance suffisante entre le chargeur et l'accumulateur pendant la charge.
• Ne portez pas de matériaux métalliques ou conducteurs, tels que des bijoux (colliers, bracelets, bagues, etc.) lorsque vous travaillez avec le chargeur ou l'accumulateur. Cela peut provoquer un court-circuit avec ses risques de brûlure et d'explosion.
• Lors de la charge, placez l'accumulateur sur une surface insensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.

10. Éléments de fonctionnement

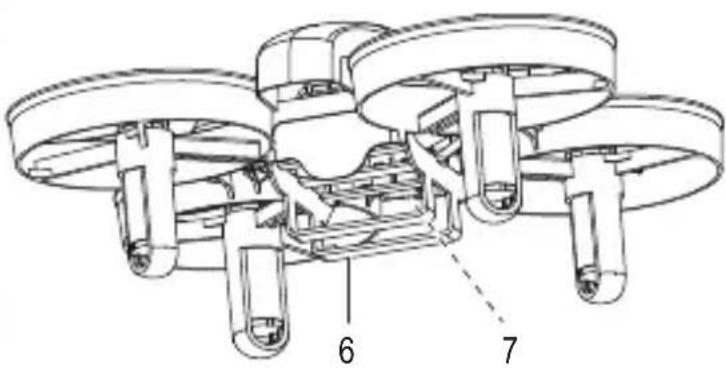

a) Quadricoptère

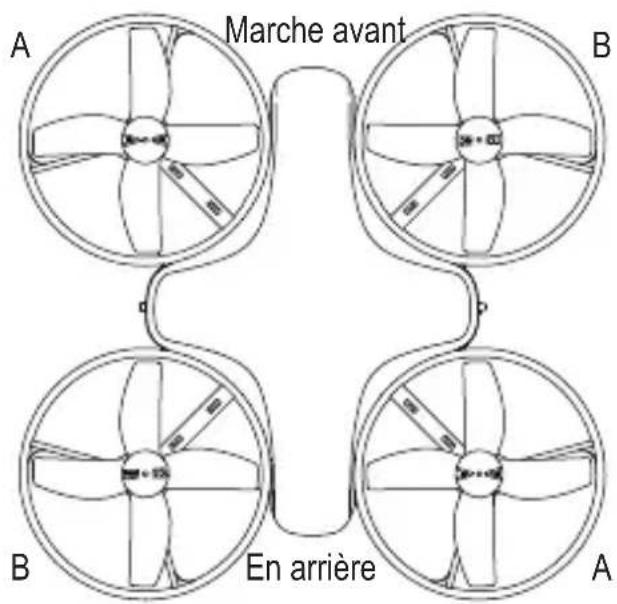

1 Hélice « A » 2 Hélice « B » 3 Protection de l'hélice 4 Hélice « B »

5 Hélice « A » 6 Compartiment à accus 7 Prise pour accu

b) Émetteur (télécommande)

8 Bouton SPEED/STUNT 9 Levier d'accélération/de rotation 10 Mode HEADLESS 11 LED d'indication de l'état 12 Trim : Avant 13 Couleur de la LED/RETURN 14 Levier de direction 15 Trim : Gauche 16 Trim : En arrière 17 Bouton Marche/Arrêt 18 Trim : Droite

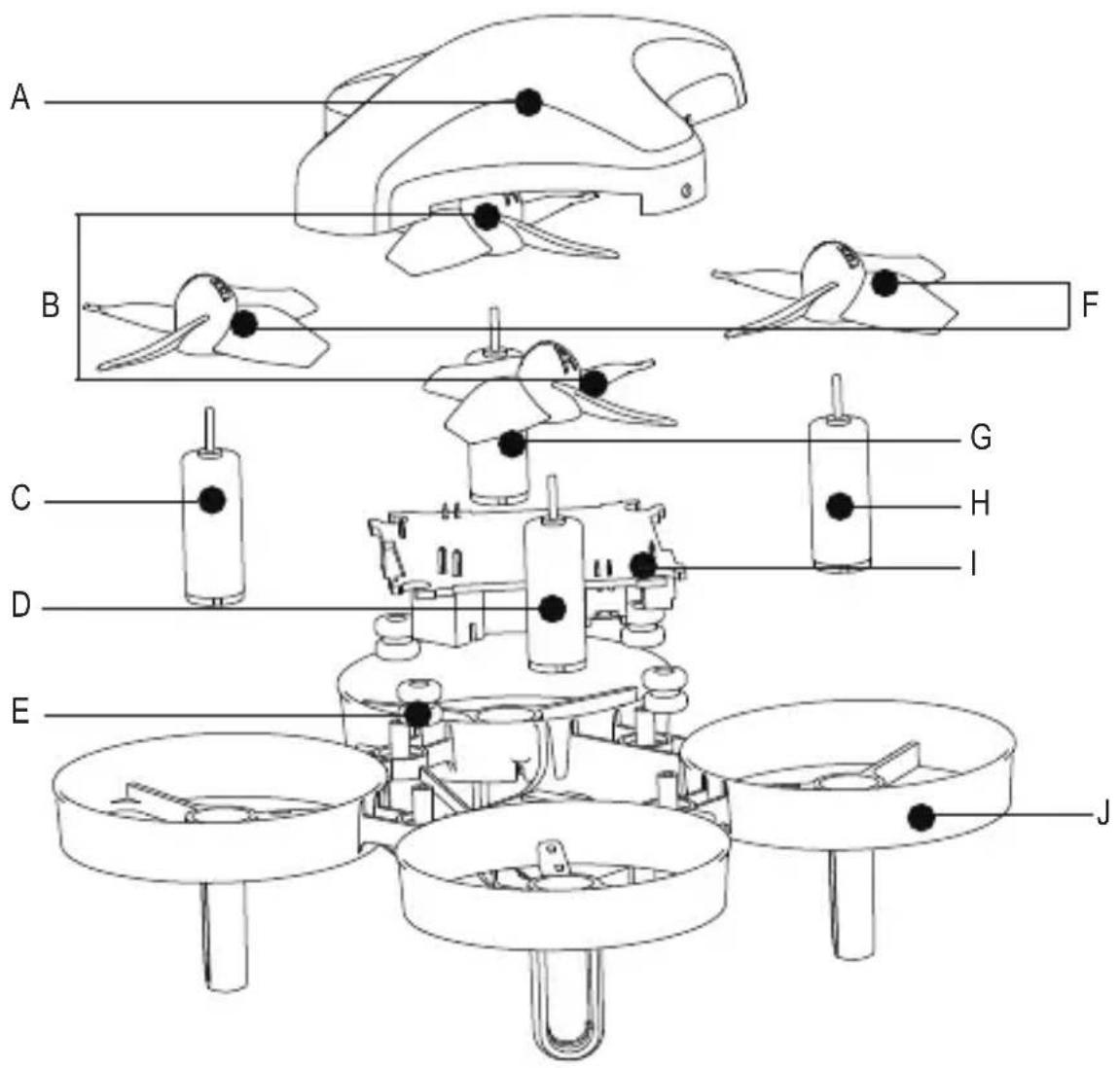

11. Vue éclatée

A Coque supérieure B Pales positives (marquées « A ») C Rotor de sens positif D Rotor de sens positif E Amortisseur

F Pales inverses (marquées « B ») G Rotor de sens positif H Rotor de sens positif I Panneau du récepteur J Coque inférieure

Important :

• Utilisez uniquement le chargeur fourni pour charger l'accumulateur. Déconnectez l'accumulateur et retirez-le du quadricoptère avant de le charger.
• Source d'alimentation USB : Avant de procéder au branchement, assurez-vous que la source d'alimentation USB peut fournir suffisamment de courant, sinon vous risquez d'endommager celle-ci. N'utilisez pas le port USB d'un ordinateur, d'un clavier ou d'un concentrateur USB sans adaptateur secteur, car le courant fourni par ces ports est insuffisant.

Connectez une extrémité du chargeur au connecteur de charge de l'accumulateur et l'autre extrémité à une alimentation électrique appropriée capable de fournir 5 V/CC 1000 mA via USB A.

LED de charge Description
Désactivé	Charge complète
Activé Recharge

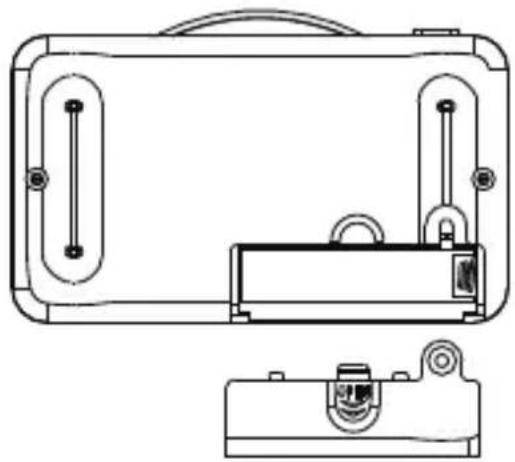

B) Insertion des piles de l'émetteur

1. Utilisez un tournevis à tête plus pour ouvrir le compartiment des piles.
2. Insérez 2 piles de type AAA, en respectant la polarité indiquée dans le compartiment à piles.
3. Replacez le capot.

Utilisez des piles neuves si la LED clignote lentement après la mise en marche.

C) Insérez l'accumulateur du quadricoptère

• Faites glisser l'accumulateur dans son compartiment et vérifiez qu'il est correctement fixé.
• Ne branchez pas la fiche de l'accumulateur à la prise de l'accumulateur du quadricoptère avant d'être prêt à décoller.

Important

• Veuillez suivre les étapes décrites dans la section « 12. Préparation pour le vol » à la page 12.
• Chargez l'accumulateur du quadricoptère si vous entendez un bip sonore et que la LED du quadricoptère clignote.
• Chaque fois que vous débranchez l'accumulateur du quadricoptère, éteignez l'émetteur, puis répétez le processus d'appairage pour rétablir la connexion.
• Vérifiez que toutes les pièces fonctionnent correctement / ne sont pas endommagées avant de voler.

A) Appairez l'émetteur avec le quadricoptère

1. Allumez l'émetteur en appuyant sur le bouton de mise en marche
2. La LED clignote lentement en attendant la connexion au quadricoptère.
3. Un bip sonore retentit et la LED reste allumée lorsque l'apparage est réussi.
4. Allumez le quadricoptère.

- Insérez la fiche de l'accumulateur dans la prise du quadricoptère pour l'allumer.

B) Prêt à décoller

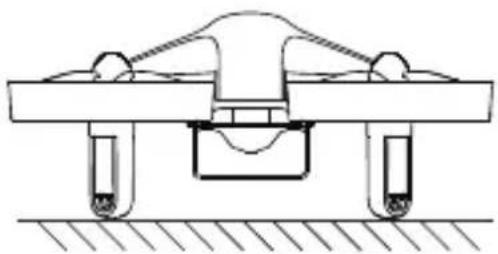

1. Placez le quadricoptère sur une surface horizontale.
2. La LED clignote lentement si la surface est plane.
3. La LED clignote rapidement et le quadricoptère ne réagit pas si la surface n'est pas plane.
4. Déverrouillez le quadricoptère.

• Poussez le levier d'accélération vers le haut (un bref bip sonore retentit).

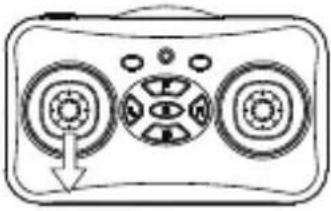

• Tirez le levier d'accélération vers le bas (un bip prolongé retentit).
• La LED du quadricoptère est allumée en permanence lorsque l'appareil sera déverrouillé.
• Étalonnez les capteurs de position.

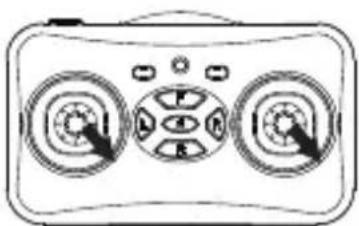

• Tirez les deux leviers en même temps vers la position inférieure droite.
• La LED du quadricoptère clignote brièvement, puis s'allume en permanence.
• Le quadricoptère est maintenant prêt à voler.

Le drone maintient son altitude sans aucune commande du levier d'accélération.

Émetteur Description

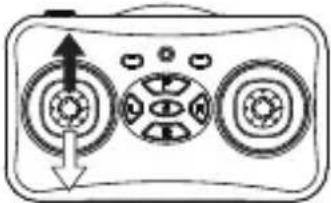

		Montée :Levier d'accélération vers le haut.Descente :Levier d'accélération vers le bas.

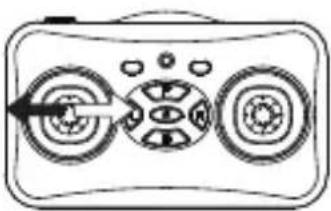

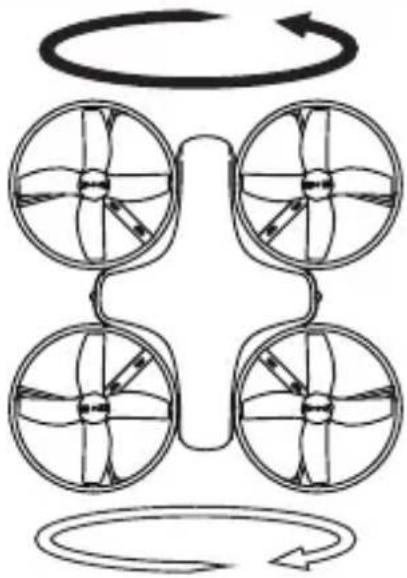

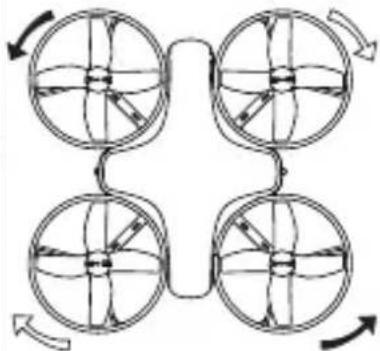

		Tourner vers la gauche :Levier d'accélération vers la gauche.Tourner vers la droite :Levier d'accélération vers la droite.

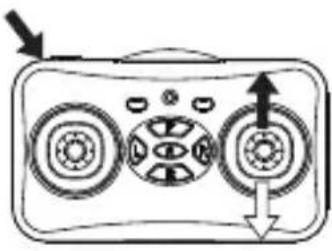

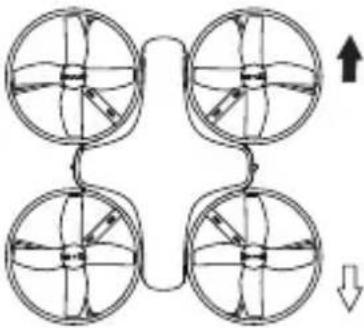

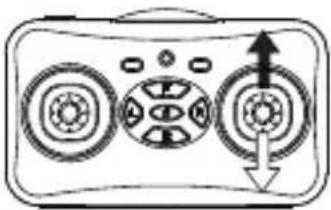

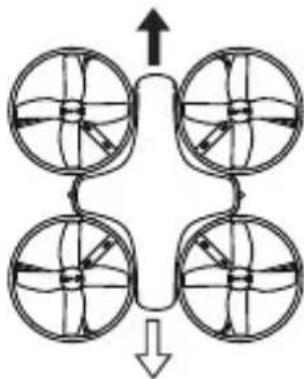

		Vol vers l'avant :Levier de direction vers le haut.En arrière :Levier de direction vers le bas.

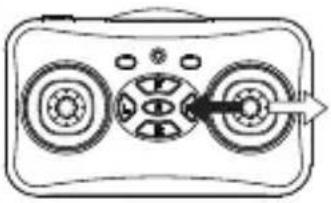

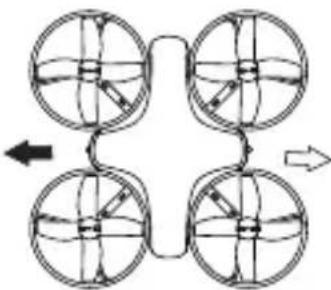

		Vol vers la gauche :Levier de direction vers la gauche.Vol vers la droite :Levier de direction vers la droite.
		Arrêt d'urgenceMaintenez le levier d'accélération en position basse maximale jusqu'à ce que le quadricoptère atterrisse et que les hélices cessent de tourner.

Important :

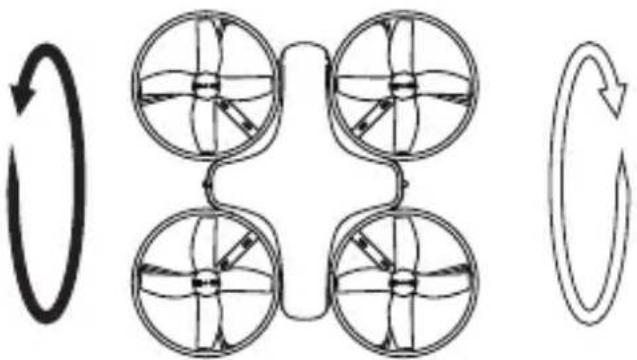

Il est recommandé de voler dans de grandes zones non obstruées avant de régler le trim.

Réglez le trim si le quadricoptère ne plane pas en position neutre lorsque les mains ne sont pas sur le levier d'accélération ni sur le levier de direction.

1. Réglez le trim pendant le vol pour des résultats immédiats.
2. Réglage du trim :
3. Appuyez une fois pour les petits réglages, appuyez et maintenez pour les réglages rapides.
4. L'émetteur émet un signal sonore pour indiquer qu'un réglage a été effectué.
5. L'absence de bips signifie que vous avez atteint le maximum. 50 réglages.
6. Le réglage par défaut du trim est indiqué par un bip prolongé. Par exemple, si vous appuyez 5 fois sur le bouton de trim vers l'arrière, puis 5 fois sur le bouton trim vers l'avant, vous reviendrez au réglage par défaut.
7. Les réglages se réinitialisent à chaque fois que le quadricoptère et l'émetteur sont éteints.

Notez les éventuels réglages de trim et appliquez-les après le déverrouillage du quadricoptère/avant le vol.

Réglage du trim Description

• Dérive axiale : Appuyez sur le bouton de trim arrière pour le contrer. • Dérive en arrière : Appuyez sur le bouton de trim avant pour le contrer.

• Dérive à droite : Appuyez sur le bouton de trim gauche pour le contrer. • Dérive à droite : Appuyez sur le bouton de trim droit pour le contrer.

⚠️ Important

• Modifiez la vitesse avant le décollage ou en vol stationnaire.
• Ne réglez pas la vitesse lorsque le quadricoptère est en mouvement.
• Un réglage de vitesse plus élevé entraîne une décharge plus rapide de la batterie.
• Il est recommandé de voler dans de grandes zones non obstruées avant de régler la vitesse.
• Si vous effectuez un réglage avant le décollage, déverrouillez d'abord le quadricoptère :
• Voir section 13. → b) → 2. « Déverrouillage du quadricoptère ».
• La LED du quadricoptère est allumée en permanence lorsque l'appareil sera déverrouillé.
• appuyez sur le bouton SPEED pour parcourir les réglages de la vitesse :

Basse (1 bip) → moyenne (2 bips) → élevée (3 bips).

F) Retour en une touche

Cette fonction permet de ramener le drone à la position à partir de laquelle il a été lancé.

Important

• Assurez-vous qu'il n'y a pas d'obstacles sur la trajectoire du vol de retour.
• Avant le retour, augmentez ou diminuez l'altitude pour éviter tout obstacle.
• Appuyez sur le bouton RETURN et maintenez-le enfoncé pour amorcer le retour. 2 bips retentissent.
• Appuyez sur la touche RETURN et maintenez-la enfoncée pour arrêter le retour. 2 bips retentissent.

G) Changement de la couleur de la LED

1. Déverrouillez le quadricoptère. Voir section 13. → b) → 2. « Déverrouillage du quadricoptère ».
2. Appuyez sur le bouton LED pour basculer entre les options de couleur.

14. Après le vol

1. Faites atterrir le quadricoptère.
2. Déconnectez l'accumulateur du quadricoptère.
3. Éteignez l'émetteur.

15. Mode headless

→ Pensez à activer le mode Headless si vous êtes un pilote novice.

• Mode Headless : Faire basculer l'émetteur vers la gauche fera tourner le quadricoptère à gauche par rapport à votre position.
• Mode normal : Faire basculer l'émetteur vers la gauche fera tourner le quadricoptère à gauche par rapport à la position du quadricoptère.
• Déverrouillez le quadricoptère. Voir section 13. → b) → 2. « Déverrouillage du quadricoptère ».
• Appuyez sur le bouton HEADLESS pour activer le mode Headless.

- L'émetteur émet un bip.

- La LED du quadricoptère clignote lentement.

1. Appuyez sur le bouton HEADLESS pour revenir au mode normal.

- L'émetteur émet un bip.

- La LED du quadricoptère arrête de clignoter.

Important

Il doit y avoir ≥ 2 m de dégagement par rapport aux obstacles dans toutes les directions avant l'exécution des manœuvres.

Émetteur Description
	Appuyez sur le boutonFLIPet maintenez-le enfoncé jusqu'à ce que l'émetteur émette un bip, puis appuyez sur :• Retournement avant : Levier de direction vers le haut.<ou>• Retournement arrière : Levier de direction vers le bas.
	Appuyez sur le boutonFLIpet maintenez-le enfoncé jusqu'à ce que l'émetteur émette un bip, puis appuyez sur :• Retournement à gauche : Levier de direction vers la gauche.<ou>• Retournement à droite : Levier de direction vers la droite.

Important

Remplacez toujours les lames endommagées. Assurez-vous que les nouvelles lames sont insérées dans la position appropriée (voir ci-dessous). Pales positives = A, pales inverses = B

Important :

- N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou autre produit chimique; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements, par exemple, les dommages au système électronique et la décoloration de la carrosserie.

• Avant de procéder au nettoyage ou à l'entretien, retirez l'accu. Laissez toutes les pièces refroidir complètement.
• Enlevez toute la poussière et la saleté, par exemple à l'aide d'une brosse propre à poils longs ou de l'air comprimé.
• Un chiffon doux, légèrement humidifié, peut être utilisé pour essuyer la carrosserie.

19. Dépannage

Problème Cause Suggestion
Le quadricoptère ne répond pas.	Échec de l'appairage.	Éteignez l'émetteur et le quadricoptère, puis répétez le processus d'appairage.Consultez la section : « a) Appairez l'émetteur avec le quadricoptère » à la page 13.
	Le quadricoptère est verrouillé.	Déverrouillez le quadricoptère. Consultez la partie : « b) Prêt à décoller » à la page 13.
	Pas d'accumulateur.	Rechargez l'accumulateur.
Les hélices continuent de tourner après l'atterrissage.	Le levier d'accélération n'est pas maintenu en position basse maximale.	Maintenez le levier d'accélération en position basse maximale jusqu'à ce que les hélices cessent de tourner.
L'appareil ne décolle pas.	Les hélices ne sont pas installées correctement	Consultez la partie : « 17. Remplacez les hélices » à la page 19.
	Batterie faible Rechargez l'accumulateur.
Toutes les hélices ne tournent pas à la même vitesse.	Les hélices sont mal installées.	Consultez la partie : « 17. Remplacez les hélices » à la page 19.
	Les hélices sont endommagées.
	Échec de l'étalonnage.	Placez le modèle sur une surface horizontale et étalonnez à nouveau les capteurs.Consultez la partie : « b) Prêt à décoller » à la page 13.
Un quadricoptère ne peut pas voler après s'être écrasé	Hélices desserrées.	Vérifiez que les hélices sont entièrement insérées. Poussez-les si nécessaire.
	Hélices endommagées.	Consultez la partie : « 17. Remplacez les hélices » à la page 19.
Le quadricoptère dérive sur un côté pendant le vol.	Vent latéral	Faites voler le quadriporteur dans une zone avec moins de vent.
	Étalonnage désactivé	Placez le quadricoptère sur une surface horizontale et étalonnez à nouveau les capteurs.Consultez la partie :« b) Prêt à décoller » à la page 13.
	Le réglage du trim est désactivé	Réglage du trim :Consultez la partie :« d) Réglage du trim » à la page 15.
La LED de l'émetteur clignote.	Avertissement batterie faible.	Remplacez les piles de l'émetteur.

20. Déclaration de conformité (DOC)

Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, déclare par la présente que ce produit est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité UE est disponible au lien suivant :

Sélectionnez une langue en cliquant sur le drapeau correspondant puis saisissez le numéro de commande du produit dans le champ de recherche pour pouvoir télécharger la déclaration de conformité UE sous format PDF.

A) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Retirez les piles/accumulateurs insérées et mettez-les au rebut séparément du produit.

B) Piles/accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et tous accumulateurs usagés. Il est interdit de les mettre au rebut avec les ordures ménagères.

Les piles/accumulateurs usagées portent ce symbole pour indiquer qu'il est interdit de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Les piles/accumulateurs utilisées peuvent être retournées dans des points de collecte mis en place par votre municipalité, nos magasins ou tout point de vente de piles et des batteries rechargeables. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Quadricoptère

Moteur......4x ø6 (615)

Fonctions.... Retour à la position initiale, maintien de l'altitude, mode Headless, retournement à 360°.

Matériau.... ABS

Avertissement pile faible...... oui

Lumières LED....7 couleurs

Vitesses....3

Trim....50 niveaux

Rotors.... ø30 mm

Dimensions (l x h x p) 80 x 34 x 80 mm

Poids....17 g (sans pile)

Émetteur (télécommande)

Alimentation....2 piles de 1,5 V de type AAA

Plage de fréquences....2,402 à 2,479 GHz

Puissance de transmission......< 10 dBm

Portée de transmission....60 - 80 m (espace découvert)

Canaux 4

Dimensions (l x h x p)....100 x 63 x 36 mm

Poids....56 g

Accumulateur du quadricoptère

Accumulateur....1S LiPo, 3,7 V 220 mAh

Type...... HW851624P

Temps de charge.... env. 45 min

Temps de vol.... env. 5 min

Dimensions (l x h x p)....12 x 22 x 10 mm

Poids....6,8 g

Câble de charge USB

Tension/courant d'entrée.....5 V/CC, 1000 mA via USB-A

Tension/courant de sortie....4,2 V/CC, 440 mA

Longueur du câble....37 cm (y compris la fiche)

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www. conrad. com).

Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
