HPAMP104 - Amplificateur pour casque Proel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur pour casque 4 canaux
Marque	Proel
Modèle	HPAMP104
Nombre de canaux	4 canaux indépendants
Alimentation	Adaptateur secteur externe 12-18 V DC (fourni)
Entrées audio	1 entrée stéréo Jack 6,3 mm, 1 entrée stéréo RCA (double)
Sorties casque	4 sorties stéréo Jack 6,3 mm, impédance minimum 16 Ω
Réglage de niveau	Contrôle individuel par canal, gain max +20 dB
Commutateur Stéréo/Mono	Sélecteur pour mélanger les canaux gauche/droit en mono
Témoin de mise sous tension	LED PWR
Dimensions (approx.)	Environ 150 x 100 x 50 mm (format compact)
Poids (approx.)	Environ 0,5 kg
Matériau du boîtier	Plastique robuste
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'eau, à l'humidité ou à des sources de chaleur. Débrancher avant nettoyage.
Garantie	24 mois à compter de la date d'achat (selon conditions)
Utilisation prévue	Amplification de signaux audio pour le monitoring casque (20 Hz - 20 kHz)
Accessoires inclus	Adaptateur secteur AC/DC
Conformité	CE (EMC : EN 55103-1, sécurité : EN 60065)

FOIRE AUX QUESTIONS - HPAMP104 Proel

Quel type de casque puis-je utiliser avec le HPAMP104 ?

Vous pouvez utiliser des casques stéréo avec une impédance d'au moins 16 ohms. Les connecteurs sont des Jack 6,3 mm.

Comment connecter une source audio ?

Vous pouvez utiliser l'entrée RCA stéréo (blanc/gauche, rouge/droite) ou l'entrée Jack 6,3 mm stéréo. Les deux acceptent un signal niveau ligne.

Que fait le sélecteur Stéréo/Mono ?

En position MONO, seul le signal de l'entrée gauche (RCA gauche ou pointe Jack) est envoyé aux deux écouteurs de chaque sortie casque. Utile pour des sources mono.

Comment régler le volume pour chaque casque ?

Chaque sortie casque dispose d'un contrôle de niveau individuel (HEADPHONES LEVEL). Tournez la molette pour ajuster le volume de chaque auditeur indépendamment.

Quelle est l'alimentation nécessaire ?

L'appareil fonctionne avec un adaptateur secteur externe fournissant 12 à 18 V DC. L'adaptateur est inclus dans l'emballage.

Que faire si la LED PWR ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à la fois sur le HPAMP104 et sur la prise secteur. Assurez-vous que la prise murale est sous tension.

Puis-je utiliser un casque avec microphone ?

Le HPAMP104 ne fournit pas d'alimentation fantôme ni d'entrée microphone. Il amplifie uniquement le signal audio ligne pour des casques stéréo standard.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez jamais de solvants, de produits abrasifs ou de liquides qui pourraient pénétrer à l'intérieur.

Quelle est la durée de la garantie ?

La garantie est de 24 mois à compter de la date d'achat, sous réserve d'une utilisation normale et de défauts de fabrication. Conservez votre preuve d'achat.

Puis-je utiliser le HPAMP104 avec une batterie externe ?

Oui, à condition que la batterie fournisse une tension stable entre 12 et 18 V DC et que le connecteur soit compatible (centre positif).

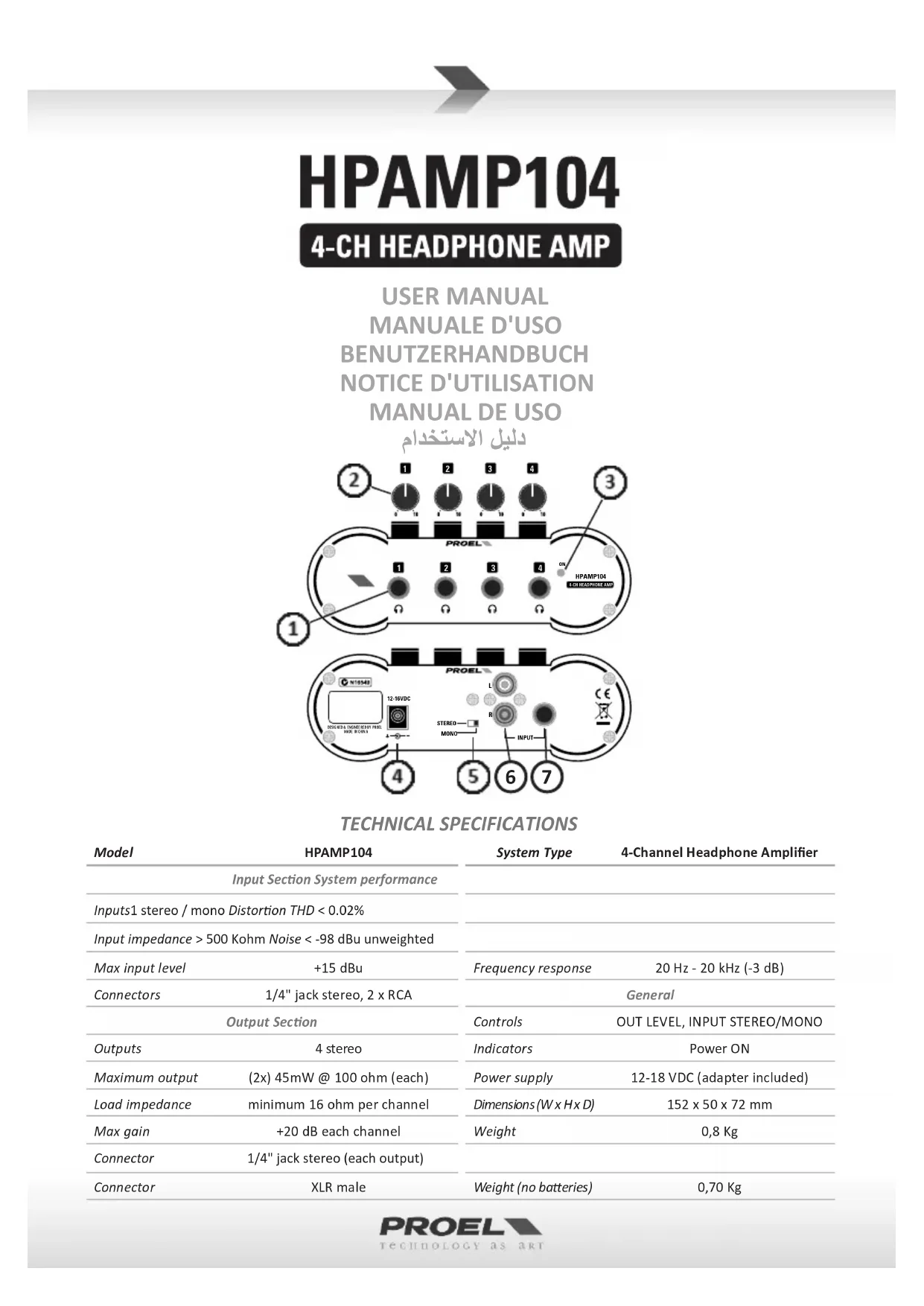

MODE D'EMPLOI HPAMP104 Proel

HPAMP104 est un amplificateur pour casques à 4 canaux, logé dans un format extrémement compact et portable, qui permet à 4 personnes différentes d'écouter le même programme, chacune d'elles pouvant déterminer individuellement son propre niveau d'écoute dans le casque.

HPAMP104 dispose d'une entrée à JACK 6.3mm et d'une entrée stéreo standard à double RCA, qui peut être configurée comme stéreo ou mono. Le signal est amplifié et envoyé à 4 sorties casque avec JACK de 6.3mm, chacune dispose de son propre contrôle de niveau avec un gain maximum de +20 dB. Chaque sortie est en mesure de piloter des charges de 16 ohms. HPAMP104 est fourni avec un adaptateur de réseau AC/DC.

1. HEADPHONES sortie jack stéreo pour casque

Ce sont 4 connecteurs STÉRÉO JACK pour sortie casque : seuls les casques stéreo ayant une impédance minimale de 16 Ohms peuvent être connectés à cette sortie. Les sorties stéreo sont terminées comme suit :

Tip (pointe) = positif signal canal GAUCHE

Ring (anneau) = positif signal canal DROIT

Sleeve (manchon) = blinding ou masse commun pour les deux canaux

2. HEADPHONES LEVEL niveau sortie casque

Ces contrôles de niveau réglent individuellement le niveau de sortie de chaque sortie casque. Le signal des 4 sorties est identique.

3. PWR indicateur

La LED PWR signale lorsque le HPAMP104 est allumé. Si le PWR LED est étant, s'assurer que l'alimentateur DC ADAPTOR soit relié au réseau électrique et au HPAMP104.

4. 12-18VDC prise d'alimentation

Prise d'entrée de l'alimentateur DC ADAPTOR extérieur. Toujours brancher ce connecteur avant d'introduire l'alimentateur dans la prise de réseau. S'assurer que tous les contrôle des niveaux soient au minimum lorsque le HDAMP104 s'allume.

5. STÉRÉO/MONO sélecteur

Ce selecteur configure les entrées, stéreo ou mono, lorsqu'il est configuré sur MONO, seul le signal de l'entrée LEFT (RCA ou pointe de JACK) est envoyé aux deux écouteurs, gauche et droit, de chaque sortie casque.

6. RCA entrées stéreo

Ce sont deux connecteurs RCA en mesure d'accepter un signal au niveau de la ligne de chaque type de source. Le blanc identifie le canal GAUCHE et le rouge, le DROIT. Ils sont terminés comme suit :

Tip (pointe) = + signal positif

Sleeve (manchon) = obturateur ou masse

7. JACK entree stereo

C'est une entrée JACK stéreo en mesure d'accepter un signal au niveau de la ligne de chaque type de source, même d'une sortie casque d'un autre dispositif. Elle est utilisée en alternative aux entrées RCA et est terminée comme suit :

Tip (pointe) = positif signal canal GAUCHE

Ring (anneau) = positif signal canal DROIT

Sleeve (manchon) = blinding ou masse commun pour les deux canaux

Lorsqu'elle est utiliseée comme entrée MONO, seul le signal en pointe est envoyé aux deux écouteurs, gauche et droit, de chaque sortie casque.

Introduccion

La marque reportée sur le produit ou sur la documentation indique que l'appareil ne doit pas etre elimine avec d'autres déchets domestiques au terme du cycle de sa vie. Afin d'éviter tout dommage à l'environnement, l'utiliseur est invite a séparer cet apparéil des autres types de déchets et de le recycler de manière responsable pour favoriser la réutilisation durable des ressources matérielles. Les utilisateurs domestiques sont invités a contacter le revendeur ou l'applieil a ete achete ou le service local préposé afin d'obtenir toutes les informations relatives au tri selectif et au recyclage pour ce type de produit. Les utilisateurs des entreprises sont invités a contacter leur fournisseur et a vérifier les termes et les conditions du contrat d'achat. Cet apparéil ne doit pas etre eliminé avec d'autres déchets commerciaux.

MISES En GARDE pour la securite et l'entretien

Pendant l'utilisation de n'importe quel apparéil électrique, il faut prendre quelques précautions, dont celles qui suivent : en présence d'enfants, contrôler que l' apparéil ne représentée pas un danger. Positionner l' apparéil à l'abri des agents atmosphériques et en respectant une distance de sécurité par rapport à l'eau, la pluie et les endroits où le degré d'humiètie est élevé. Placer ou positionner l' apparéil loin des sources de chaleur comme les radiateurs, les grilles de chauffage et tout autre dispositif qui produit de la chaleur. Éviter que tout produit ou substance liquide entre à l'intérieur de l' apparéil. L' apparéil doit être branché exclusivement à l'alimentation électrique dont les caractéristiques sont décrites dans le manuel d'utilisation ou reportées sur le produit. Nettoyer le produit uniquement avec un chiffon sec. Les produits Proel sont destinés exclusivement à une utilisation spécifique de type sonore : signaux d'entrée de type audio (20 Hz-20 kHz). Proel déscline toute responsabilité en cas de dommages à des tiers causés par un défaut de maintenance, par des alterations, un usage impropre ou une installation qui n'est pas effectué selon les normes de sécurité et les règes de l'art.

CONFORMITE CE

Les produits Proel sont conformes à la directive 2004/108/EC (CEM Compatibleité electromagnétique), selon la norme EN 55103-1 et à la directive 2006/95/CE (DBT Directive basse tension), selon la norme EN 60065. S'il est soumis à des perturbations electromagnétiques, le rapport signal-bruit peut être supérieur à 10 dB.

Garanties et retours

La garantie de fonctionnement est de 24 mois à compter de la date d'achat. Les défauts detectés pendant la période de garantie sur les produits vendus, attribuables à des vices de matériel ou à des defaults de fabrication, doivent être signalés sans délié à leur revendeur ou distributeur, en jignant un justificat écrit de la date d'achat ainsi que la description du type de défaut relevé. Les défauts causés par un usage impropre ou une altilation frauduleuse sont exclus de la garantie. La société Proel SpA constate, en vérifiant les produits returnés, le défaut déclaré lié à l'utilisation appropriée ainsi que la validité réelle de la garantie; elle s'occappe ensuite du remplacement ou de la réparation des produits, en déclinant toutes toute obligation de dédommagement pour tout dommage direct ou indirect résultat du défaut.
