PCMCIAXESATA22 - Carte réseau / adaptateur Gembird - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur eSATA ExpressCard
Marque	Gembird
Modèle	PCMCIAXESATA22
Interfaces	2 ports eSATA externes
Norme SATA	SATA II (3 Gbit/s), rétrocompatible SATA 1.0a
Chipset	Sil3132
Format	ExpressCard 34 mm
Dimensions	116 x 34 x 22 mm
Poids net	38 g
Fonctions principales	Ajoute deux ports eSATA externes à un ordinateur portable
Alimentation	Par le bus ExpressCard
Installation	Hot-plug et Plug-and-Play
Support	NCQ, Port Multiplier avec commutation FIS
Garantie	36 mois
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.

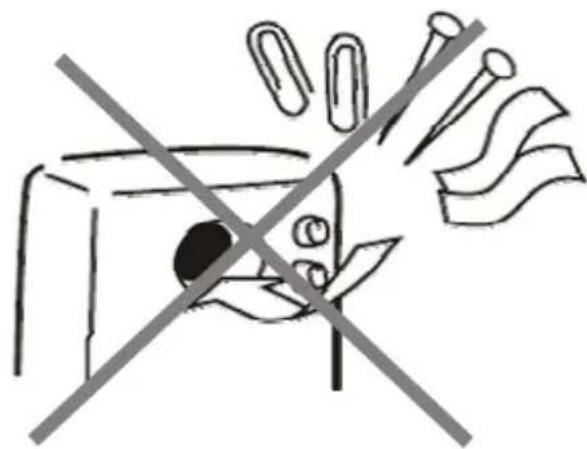

Sécurité	Débrancher l'adaptateur avant tout nettoyage. Éviter les chocs et les températures extrêmes.
Réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente Gembird pour toute réparation.

FOIRE AUX QUESTIONS - PCMCIAXESATA22 Gembird

Quels systèmes d'exploitation sont compatibles avec cet adaptateur ?

L'adaptateur est compatible avec tout système d'exploitation prenant en charge les périphériques ExpressCard et SATA natifs, tels que Windows, Linux et macOS.

Puis-je connecter un disque dur interne via un câble eSATA ?

Oui, à condition d'utiliser un câble adaptateur approprié (par exemple, eSATA vers SATA interne) et que le disque soit alimenté séparément, car le port eSATA ne fournit pas d'alimentation.

L'adaptateur est-il compatible avec les disques SATA III ?

Oui, il est rétrocompatible avec SATA III, mais la vitesse sera limitée à la norme SATA II (3 Gbit/s).

Comment installer l'adaptateur ?

Insérez délicatement l'adaptateur dans le slot ExpressCard 34 mm de votre ordinateur portable. Le système d'exploitation détectera automatiquement le nouveau matériel et installera les pilotes nécessaires.

Mon disque n'est pas reconnu, que faire ?

Vérifiez d'abord les connexions des câbles eSATA, assurez-vous que le disque est alimenté et que l'adaptateur est bien inséré. Essayez de redémarrer l'ordinateur ou de mettre à jour les pilotes du chipset Sil3132.

Quels types de périphériques puis-je connecter ?

Vous pouvez connecter des disques durs externes, des SSD ou des graveurs eSATA, à condition qu'ils soient équipés d'une interface eSATA.

L'adaptateur supporte-t-il le branchement à chaud ?

Oui, l'adaptateur prend en charge le hot-plug, ce qui permet de connecter ou déconnecter des périphériques sans éteindre l'ordinateur.

Quelle est la vitesse de transfert maximale ?

La vitesse maximale est de 3 Gbit/s (SATA II), ce qui est suffisant pour la plupart des disques durs et SSD.

Puis-je utiliser un port multiplicateur (port multiplier) ?

Oui, l'adaptateur supporte la fonction Port Multiplier avec commutation FIS, permettant de connecter plusieurs disques via un seul port eSATA.

Quelle est la longueur de câble eSATA recommandée ?

Il est recommandé d'utiliser des câbles eSATA d'une longueur maximale de 2 mètres pour garantir une transmission fiable.

MODE D'EMPLOI PCMCIAXESATA22 Gembird

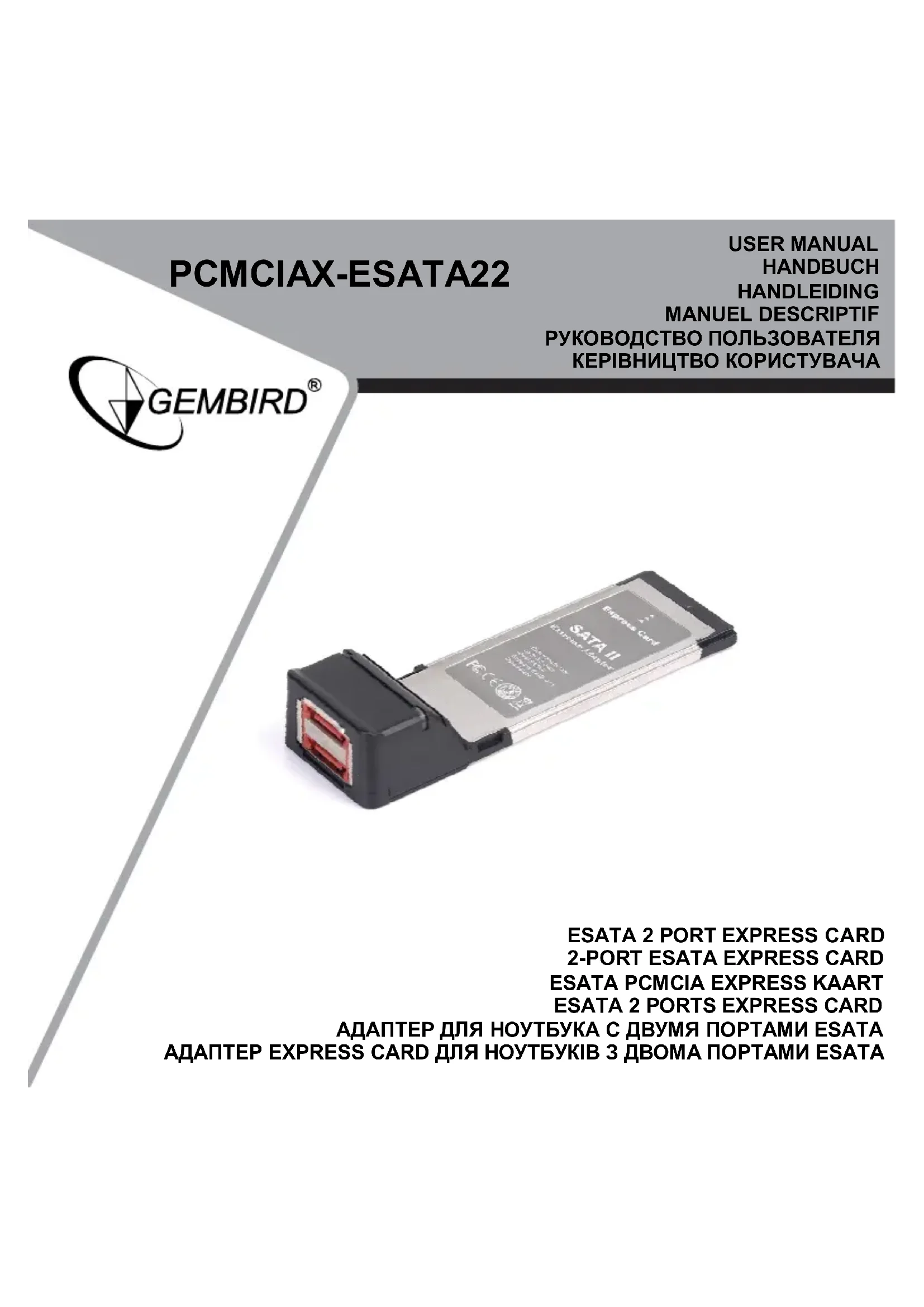

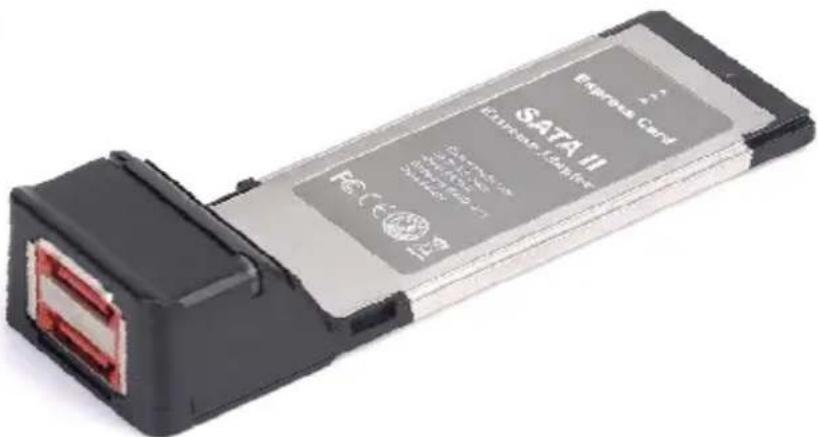

PCMCIAX-ESATA22

USER MANUAL

HANDBUCH

HANDLEIDING

MANUEL DESCRIPTIF

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

КЕРІВНИЦТВО КОРИСТУВАЧА

GEMBIRD®

SATA II Ethernet Card 123 FECC 123 123

ESATA 2 PORT EXPRESS CARD

2-PORT ESATA EXPRESS CARD

ESATA PCMCIA EXPRESS KAART

ESATA 2 PORTS EXPRESS CARD

АДАПТЕР ДЛЯ НОУТБУКА С ДВУМЯ ПОРТАМИ ESATA

АДАПТЕР EXPRESS CARD ДЛЯ НОУТБУКІВ 3 ДВОМА ПОРТАМИ ESATA

Features

• Adds extra two eSATA external ports to your notebook
  • High speed access to SATA drives
  • Easy to install - Hot-plug and Plug-And-Play

Specifications

• Chipset: Sil3132
• Designed for ExpressCard 34 mm slot
  • Fully compliant with SATA II specification, up to 3 Gbps
  • Backward compatible with SATA 1.0a specification
  • External SATA connectors
  • Supports NCQ, Port Multiplier with FIS based switching
  • Dimensions: 116x34x22 mm
• Net weight: 38 g

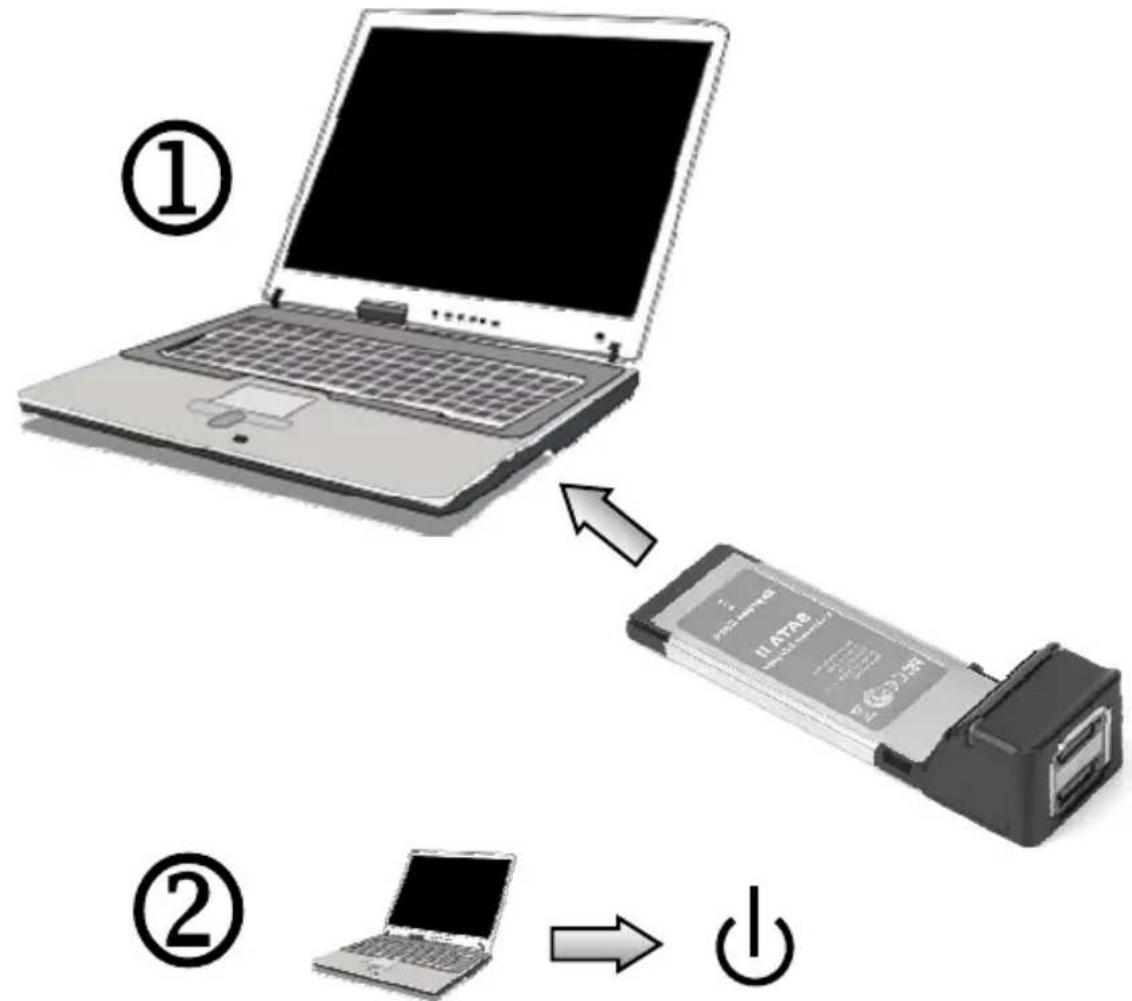

Diagram illustrating the connection between a laptop and various hard disk devices, including battery, charging cable, and power bank.
