Caractéristiques techniques	Clé à molette RIDGID 818, longueur de 18 pouces, capacité de serrage jusqu'à 2 pouces.
Utilisation	Idéale pour le serrage et le desserrage de tuyaux et de raccords, adaptée aux travaux de plomberie.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon sec, vérifier l'absence de rouille, lubrifier les articulations si nécessaire.
Sécurité	Utiliser des gants de protection, éviter les surfaces glissantes, ne pas forcer l'outil au-delà de sa capacité.
Informations générales	Fabrication robuste, garantie limitée, conçu pour une utilisation professionnelle et domestique.

FOIRE AUX QUESTIONS - 818 RIDGID

Quel type d'outil est le RIDGID 818 ?

Le RIDGID 818 est un outil à main utilisé principalement pour le travail de plomberie et de mécanique.

Comment utiliser le RIDGID 818 ?

Pour utiliser le RIDGID 818, assurez-vous de bien saisir la poignée, puis tournez la manivelle dans le sens des aiguilles d'une montre pour serrer et dans le sens inverse pour desserrer.

Quelles sont les précautions à prendre lors de l'utilisation du RIDGID 818 ?

Lorsque vous utilisez le RIDGID 818, portez des gants de protection et des lunettes de sécurité pour éviter les blessures.

Que faire si le RIDGID 818 ne fonctionne pas correctement ?

Si le RIDGID 818 ne fonctionne pas correctement, vérifiez s'il y a des débris ou de la rouille sur les mâchoires. Nettoyez-les et lubrifiez si nécessaire.

Comment entretenir le RIDGID 818 ?

Pour entretenir le RIDGID 818, nettoyez régulièrement l'outil et appliquez de l'huile sur les parties mobiles pour prévenir l'usure.

Le RIDGID 818 est-il garanti ?

Oui, le RIDGID 818 est généralement couvert par une garantie limitée. Veuillez consulter le manuel d'utilisation pour les détails spécifiques.

Où puis-je acheter des pièces de rechange pour le RIDGID 818 ?

Vous pouvez acheter des pièces de rechange pour le RIDGID 818 chez des revendeurs agréés ou sur le site officiel de RIDGID.

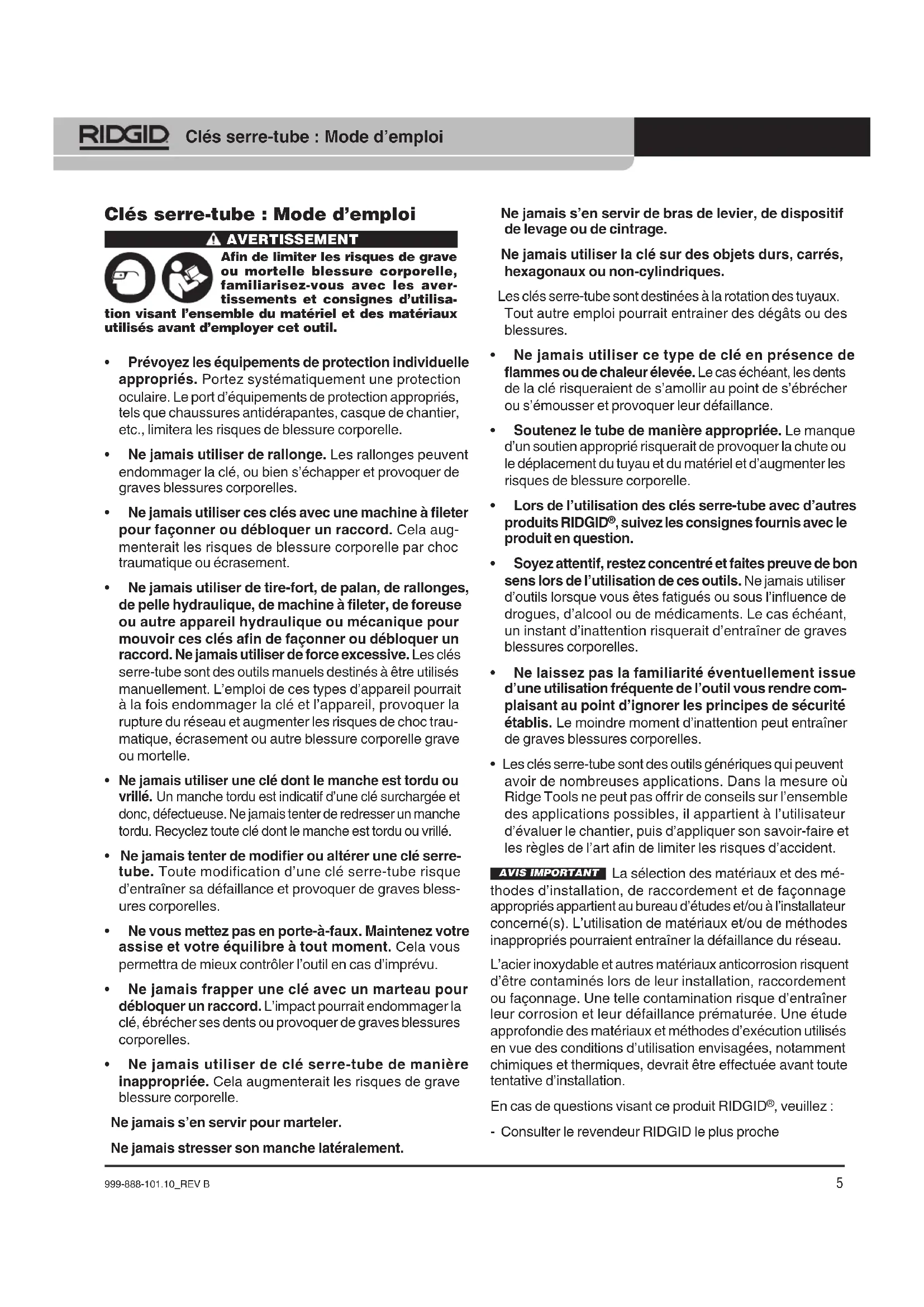

MODE D'EMPLOI 818 RIDGID

• Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Le port d’équipements de protection appropriés, tels que chaussures antidérapantes, casque de chantier, etc., limitera les risques de blessure corporelle.

• Ne jamais utiliser de rallonge. Les rallonges peuvent endommager la clé, ou bien s’échapper et provoquer de graves blessures corporelles.

• Ne jamais utiliser ces clés avec une machine à fileter pour façonner ou débloquer un raccord. Cela aug- menterait les risques de blessure corporelle par choc traumatique ou écrasement.

• Ne jamais utiliser de tire-fort, de palan, de rallonges, de pelle hydraulique, de machine à fileter, de foreuse ou autre appareil hydraulique ou mécanique pour mouvoir ces clés afin de façonner ou débloquer un raccord. Ne jamais utiliser de force excessive. Les clés serre-tube sont des outils manuels destinés à être utilisés manuellement. L’emploi de ces types d’appareil pourrait à la fois endommager la clé et l’appareil, provoquer la rupture du réseau et augmenter les risques de choc trau- matique, écrasement ou autre blessure corporelle grave ou mortelle.

Ne jamais utiliser une clé dont le manche est tordu ou vrillé. Un manche tordu est indicatif d’une clé surchargée et donc, défectueuse. Ne jamais tenter de redresser un manche tordu. Recyclez toute clé dont le manche est tordu ou vrillé.

• Ne jamais tenter de modifier ou altérer une clé serre- tube. Toute modification d’une clé serre-tube risque d’entraîner sa défaillance et provoquer de graves bless- ures corporelles.

• Ne vous mettez pas en porte-à-faux. Maintenez votre assise et votre équilibre à tout moment. Cela vous permettra de mieux contrôler l’outil en cas d’imprévu.

• Ne jamais frapper une clé avec un marteau pour débloquer un raccord. L’impact pourrait endommager la clé, ébrécher ses dents ou provoquer de graves blessures corporelles.

• Ne jamais utiliser de clé serre-tube de manière inappropriée. Cela augmenterait les risques de grave blessure corporelle. Ne jamais s’en servir pour marteler. Ne jamais stresser son manche latéralement. Clés serre-tube : Mode d’emploi Ne jamais s’en servir de bras de levier, de dispositif de levage ou de cintrage. Ne jamais utiliser la clé sur des objets durs, carrés, hexagonaux ou non-cylindriques. Les clés serre-tube sont destinées à la rotation des tuyaux. Tout autre emploi pourrait entrainer des dégâts ou des blessures.

• Ne jamais utiliser ce type de clé en présence de flammes ou de chaleur élevée. Le cas échéant, les dents de la clé risqueraient de s’amollir au point de s’ébrécher ou s’émousser et provoquer leur défaillance.

• Soutenez le tube de manière appropriée. Le manque d’un soutien approprié risquerait de provoquer la chute ou le déplacement du tuyau et du matériel et d’augmenter les risques de blessure corporelle.

• Lors de l’utilisation des clés serre-tube avec d’autres produits RIDGID

, suivez les consignes fournis avec le produit en question.

• Soyez attentif, restez concentré et faites preuve de bon sens lors de l’utilisation de ces outils. Ne jamais utiliser d’outils lorsque vous êtes fatigués ou sous l’influence de drogues, d’alcool ou de médicaments. Le cas échéant, un instant d’inattention risquerait d’entraîner de graves blessures corporelles.

• Ne laissez pas la familiarité éventuellement issue d’une utilisation fréquente de l’outil vous rendre com- plaisant au point d’ignorer les principes de sécurité établis. Le moindre moment d’inattention peut entraîner de graves blessures corporelles.

• Les clés serre-tube sont des outils génériques qui peuvent avoir de nombreuses applications. Dans la mesure où Ridge Tools ne peut pas offrir de conseils sur l’ensemble des applications possibles, il appartient à l’utilisateur d’évaluer le chantier, puis d’appliquer son savoir-faire et les règles de l’art afin de limiter les risques d’accident. AVIS IMPORTANT La sélection des matériaux et des mé- thodes d’installation, de raccordement et de façonnage appropriés appartient au bureau d’études et/ou à l’installateur concerné(s). L’utilisation de matériaux et/ou de méthodes inappropriés pourraient entraîner la défaillance du réseau. L’acier inoxydable et autres matériaux anticorrosion risquent d’être contaminés lors de leur installation, raccordement ou façonnage. Une telle contamination risque d’entraîner leur corrosion et leur défaillance prématurée. Une étude approfondie des matériaux et méthodes d’exécution utilisés en vue des conditions d’utilisation envisagées, notamment chimiques et thermiques, devrait être effectuée avant toute tentative d’installation. En cas de questions visant ce produit RIDGID

, veuillez : - Consulter le revendeur RIDGID le plus proche

999-888-101.10_REV B

5- Visiter le site RIDGID.com pour localiser le représentant

RIDGID le plus proche - Consulter les services techniques Ridge Tool par courriel adressé à [e-mail], ou bien, à partir des Etats-Unis ou du Canada, en composant le [phone]. Description Les clés serre-tube RIDGID

servent à la rotation des tuyaux et au serrage/déblocage des raccords filetés. Les clés serre- tube RIDGID sont disponibles dans une variété de configura- tions, y compris des modèles avec manche en fonte ductile et aluminium. Consultez le catalogue RIDGID pour de plus amples informations sur les modèles disponibles. Clés serre-tube droi- tes: pour tous types de tuyauterie Clés serre-tube RapidGrip

Clés serre-tube d’ extrémité: engagement facile des tuyaux près du mur et parallèles Clés serre-tube déportées: accès facile aux endroits serrés et aux angles compliqués Clés Raprench

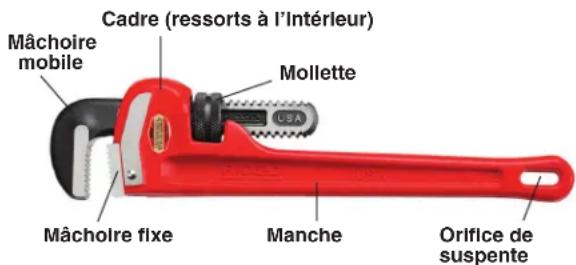

: l’idéal pour un martelage occa- sionnel Clés démultipliées: servent de bras de levier pour les raccords grippés Repérez les marquages du produit pour spécifications ou consultez le catalogue RIDGID. Figure 2 – Composants de la clé

999-888-101.10_REV B

Clés serre-tube : Mode d’emploi Inspection et Entretien Nettoyez la clé au quotidien afin de faciliter son inspection et améliorer sa prise en main. Son manche et ses autres points de prise-en-main doivent être propres et libres de toutes traces d’huile ou de graisse. Inspectez la clé pour:

• Un assemblage approprié et son intégralité.

• Usure. Nettoyez les mâchoires avec une brosse métallique. Les dents devraient être propres et affutées. Remplacez les mâchoires émoussées afin de limiter les risques de dérapage.

• Signes de détérioration tels que fissures, coupures, ébréchures, déformation.

Manches tordus ou vrillés. Ne pas redresser les manches

Les clés avec manches tordus ont été surchargées. Recyclez les clés tordues.

• Modifications de tout genre, y compris meulage ou soudure. Les modifications peuvent affaiblir les clés.

• Décoloration ou autre indication de surchauffe excessive.

• Fonctionnement normal. La mâchoire mobile doit coulisser sans accros lorsque la molette est tournée. Les ressorts à l’intérieur du cadre doivent permettre à la mâchoire mobile d’osciller légèrement. Cela assure l’engagement et l’entraînement appropriés de la clé.

• Autres anomalies qui pourraient nuire à la sécurité opéra- tionnelle de la clé.

• N’utilisez la clé qu’après avoir corrigé toute anomalie éven- tuelle. Recyclez toute clé usée, tordue ou endommagée. N’utilisez que des pièces de rechange d’origine RIDGID

Examinez les chaines pour signes de séparation des maillons et autres anomalies. La séparation des maillons indique que la chaine a été surchargée et qu’elle doit être remplacée. Lubrifiez l’ensemble des mécanismes au besoin à l’aide d’une huile minérale légère, puis essuyez toute huile exces- sive. Enduisez les éléments non-peints de la clé avec de l’huile et rangez-la dans un endroit sec. Préparation Examinez les matériaux utilisés. Les clés serre-tube sont prévues pour les tuyaux et raccords cylindriques, ainsi que pour les barres d’acier doux. Ne pas utiliser ces clés sur des tuyaux durcis (325 BHN maxi) ou des éléments carrés, excessive hexagonaux ou autres que cylindriques. Les dents des mâchoires pénètrent le métal afin de mieux le retenir. Ce type de clé risque de glisser sur des métaux durcis ou de s’ébrécher sur des pièces hexagonales ou carrées. Les clés serre-tube ont suffisamment de force pour écraser ou ovaliser les tuyaux, surtout ceux à paroi mince. Les dents de Mâchoire mobileCadre (ressorts à l’intérieur)MancheMolletteOrifice de suspenteMâchoire fixe Figure 1 – Clés serre-tube RIDGID999-888-101.10_REV B

Clés serre-tube : Mode d’emploi leurs mâchoires mordent le tuyau et laissent des excessive ébavures superficielles tranchantes susceptibles de blesser les mains nues. Sélectionnez la clé serre-tube appropriée. Ne pas utiliser sur des tuyaux d’un diamètre supérieur au diamètre limite de la clé (voir Tableau 1). Taille nomi- nale de la clé Diamètres de tuyau recommandés Diamètre maximal de tuyau

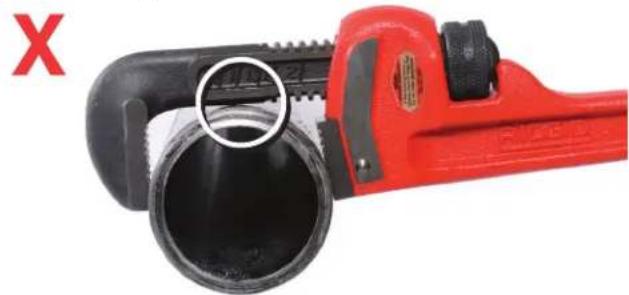

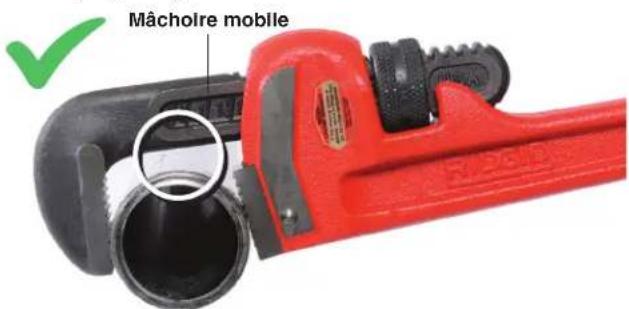

" 5" 48" 3" - 5" 6" 60" 3" - 6" 8" Assurez-vous que la pièce est stable et convenablement soutenue afin d’éviter son renversement en cours d’utilisation. Quelle que soit la taille de la clé serre-tube utilisée, il est impératif de maintenir un vide entre le bras de la mâchoire mobile et l’ouvrage (Figure 3). Cela permet aux deux mâchoires d’assurer un maximum de prise. Si le bras de la mâchoire mobile descend sur l’ouvrage, la prise sera sérieusement diminuée et la clé risque de déraper. Cela risque aussi d’occasionner la défaillance de la mâchoire mobile (Figure 4). Figure 3 – Vide entre le bras de la mâchoire mobile et l’ouvrage Réglez la position de la mâchoire mobile en tournant la molette. La clé doit être tenue à l’équerre du tuyau. Ne jamais tenir la clé diagonalement durant le processus. Figure 4 – Clé trop petite avec bras de mâchoire mobile en contact avec l’ouvrage Clé RapidGrip

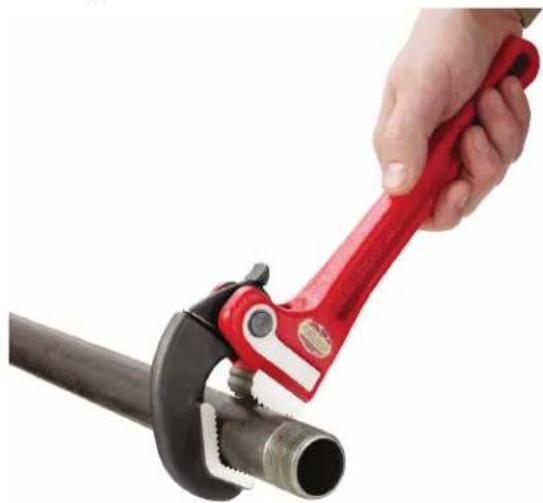

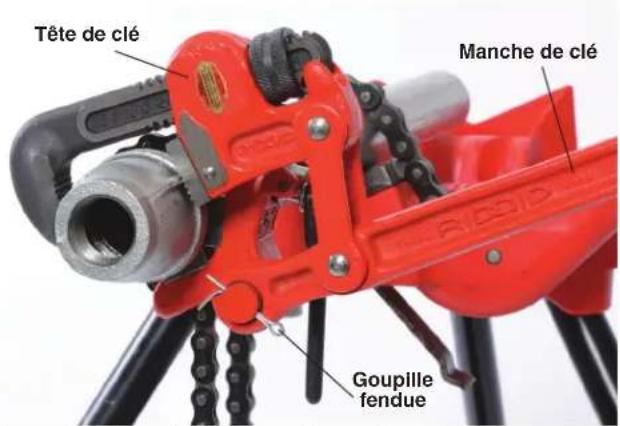

Lors de l’utilisation de la clé RapidGrip, n’oubliez pas de centrer l’ouvrage dans le « V » du crochet. Si l’ouvrage est déporté, cela risque de compromettre à la fois la prise de la clé et l’intégralité du crochet. Figure 5 – Utilisation de la clé RapidGrip Clés démultipliées Montez le tourillon sur le tuyau près du filetage avec sa tige orientée vers le filetage comme indiqué à la Figure 6A. Passez la chaine autours du tuyau, engagez-la sur les oreilles du tourillon, puis serrez-la à l’aide du serre-chaine. Avec la tête de la clé correctement ajustée au diamètre du tuyau (vide maintenu entre le bras de la mâchoire mobile et l’ouvrage), positionnez l’extrémité du manche de la clé sur la tige du tourillon. Engagez la goupille fendue dans le manche de la clé et la tige du tourillon (Figure 6B). Tableau 1 – Sections de tuyau recommandées Mâchoire mobile[phone]_REV B

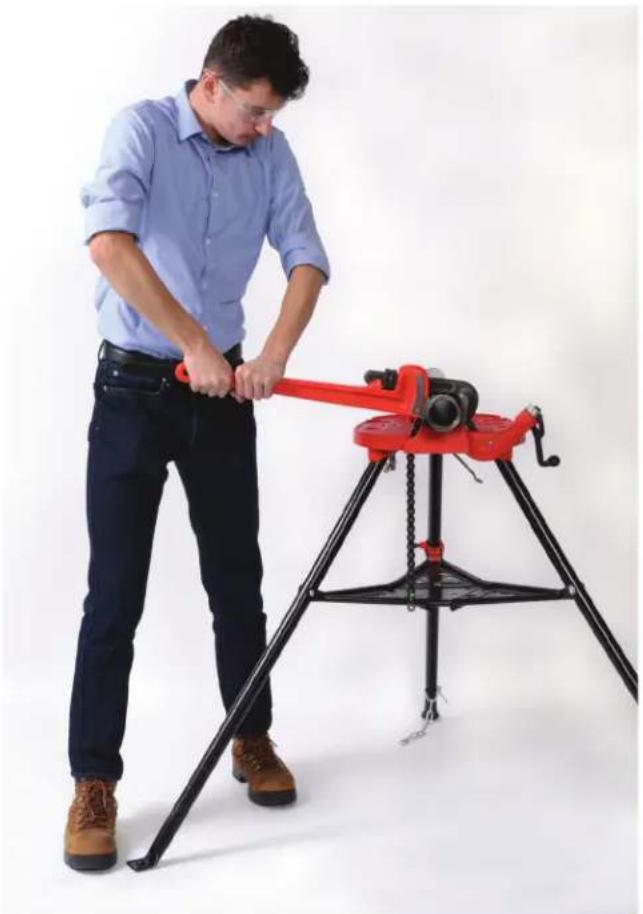

Clés serre-tube : Mode d’emploi Fonctionnement Montez la clé serre-tube sur l’ouvrage, puis tenez-vous en position opératoire appropriée. Ne vous mettez en porte-à- faux. Maintenez votre assise et votre équilibre à tout moment. Ne vous pendez pas à la clé serre-tube. Une bonne position opératoire permet de mieux contrôler l’outil en cas d’imprévu. Lors des travaux en hauteur (sur échelle, échafaudage, etc.), assurez-vous de disposer des méthodes et des équipements nécessaires à la stabilité et sécurité de l’opération. Lors du traitement des tuyaux horizontaux tels que ceux tenus dans un étau à hauteur de hanche, il est souvent préférable de se servir de son propre poids pour serrer ou débloquer les raccords (Figure 7). Ne jamais laisser vos pieds quitter le sol en ce faisant. Gardez vos pieds fermement plantés au sol afin de mieux contrôler la clé. Tirer sur une clé assure typiquement un meilleur contrôle de celle-ci en cas d’imprévu que d’appuyer dessus. N’actionnez la clé que dans le sens de rotation. Des efforts latéraux excessifs pourraient la déloger ou l’endommager. Figure 7 – Une position de travail appropriée Figure 6A – Montage du tourillon de clé démultipliée sur tuyau Tête de clé Chaine Tourillon Serre-chaine Manche de clé Goupille fendue Tige de tourillon Figure 6B – Fixation du manche sur le tourillon Ne laissez jamais une clé suspendue au tuyau – gardez toujours une main sur la clé. Les outils incontrôlés peuvent tomber et provoquer des blessures corporelles. Les raccords peuvent se desserrer et les clés peuvent s’échapper – soyez prêt. Si un couple supérieur s’avère nécessaire, n’utilisez jamais de rallonge ou autre moyen mécanique, hydraulique ou motorisé pour assister la clé serre-tube. Servez-vous d’une clé plus grande ou d’une clé démultipliée. Le déblocage de raccords particulièrement récalcitrants pourra nécessiter l’application de chaleur ou un martelage (non pas sur la clé). Dans certains cas, il sera préférable de démonter le réseau aux niveau des raccords mitoyens afin de débloquer le raccord récalcitrant dans un étau ou sur un établi.Llaves para tubos – modo de empleo ¡ADVERTENCIA! Antes de hacer funcionar esta he- rramienta, lea y entienda todas las instrucciones y advertencias para todos los equipos y materiales uti- lizados. Esto reduce el riesgo de lesiones personales graves o la muerte.
