Type de produit	Feu arrière de vélo
Marque	Sigma
Modèle	Blaze Link
Alimentation	Batterie lithium-ion 3,7 V, 320 mAh
Temps de charge	Environ 3 heures via micro-USB (5 V, 1 A)
Modes d'éclairage	AUTO (avec feux stop) et NIGHT
Capteurs	Capteur de luminosité, accéléromètre (détection de freinage)
Fonctions spéciales	Couplage sans fil avec AURA 100 LINK, auto-calibrage, feux stop
Fixation	Bande silicone, compatible tiges de 25 à 32 mm
Hauteur de montage	250 à 1200 mm au-dessus de la chaussée
Indicateur de batterie	LED bleue : allumée fixe si batterie > 15 %, clignotante si < 15 %
Protection	Joint USB étanche (fermer après charge)
Contenu de la boîte	Feu arrière Blaze Link, câble micro-USB, support de remplacement en silicone (réf. 00151)
Normes	CE, UKCA, groupe de risque LED III (EN 60598)
Entretien	Nettoyer avec un chiffon doux ; veiller à la fermeture correcte du joint USB après charge
Accessoires optionnels	Support de remplacement en silicone (réf. 00481 pour AURA 100 LINK)

FOIRE AUX QUESTIONS - BLAZE LINK SIGMA

Comment coupler le Blaze Link avec l'Aura 100 Link ?

Après montage des deux luminaires, allumez le Blaze Link en cliquant 2 fois et l'Aura 100 Link en cliquant 2 fois. Le couplage démarre automatiquement : les LED clignotent en alternance. Une fois le calibrage terminé (environ 3 secondes), l'indicateur de batterie du Blaze Link reste allumé en permanence.

Comment allumer et éteindre le Blaze Link ?

Allumez en cliquant 1 fois sur le bouton. La LED jaune clignote pendant le calibrage (3 secondes), puis reste allumée en mode AUTO. Éteignez en appuyant longuement (2 secondes) ou en cliquant à nouveau pour passer en mode NIGHT puis éteindre.

Que signifie le clignotement bleu pendant la charge ?

Le clignotement bleu indique que la batterie est en charge. Une fois complètement chargée, la LED bleue reste allumée en permanence. Si la LED bleue clignote rapidement, la température est hors de la plage autorisée (+10 °C à +45 °C) et la charge ne peut pas avoir lieu.

Comment recharger le Blaze Link ?

Utilisez le câble micro-USB fourni avec un chargeur 5V/1A (non inclus). Le temps de charge est d'environ 3 heures. Assurez-vous que le joint USB (marqué en rouge) est correctement fermé après la charge.

Quelle est l'autonomie du Blaze Link ?

L'autonomie n'est pas spécifiée dans la notice. En mode AUTO, le feu s'éteint automatiquement après 9 minutes sans détection de mouvement. La batterie de 320 mAh offre plusieurs heures d'utilisation selon le mode.

Comment régler la hauteur de montage du Blaze Link ?

Fixez le feu arrière à l'aide de la bande silicone sur la tige de selle. La hauteur recommandée est comprise entre 250 et 1200 mm au-dessus de la chaussée. Orientez le feu perpendiculairement à la chaussée et à l'axe central du vélo.

Le feu arrière est-il étanche ?

Le Blaze Link n'est pas donné comme étanche, mais il possède un joint USB qui doit être fermé après la charge pour protéger de l'humidité. Il est recommandé de ne pas l'immerger.

Comment activer le feu stop ?

Le feu stop est automatique : lors d'une décélération (freinage), les trois LED s'allument pendant environ 3 secondes, quel que soit le mode (AUTO ou NIGHT).

Que faire si le couplage avec l'Aura 100 Link échoue ?

Réinitialisez le couplage : éteignez les deux feux, puis appuyez sur le bouton ON/OFF de chaque feu pendant environ 5 secondes jusqu'à ce que l'indicateur clignote. Relancez ensuite la procédure de couplage.

Où trouver la déclaration CE du Blaze Link ?

La déclaration CE est disponible en ligne à l'adresse suivante : ce.sigmasport.com/blazelink

MODE D'EMPLOI BLAZE LINK SIGMA

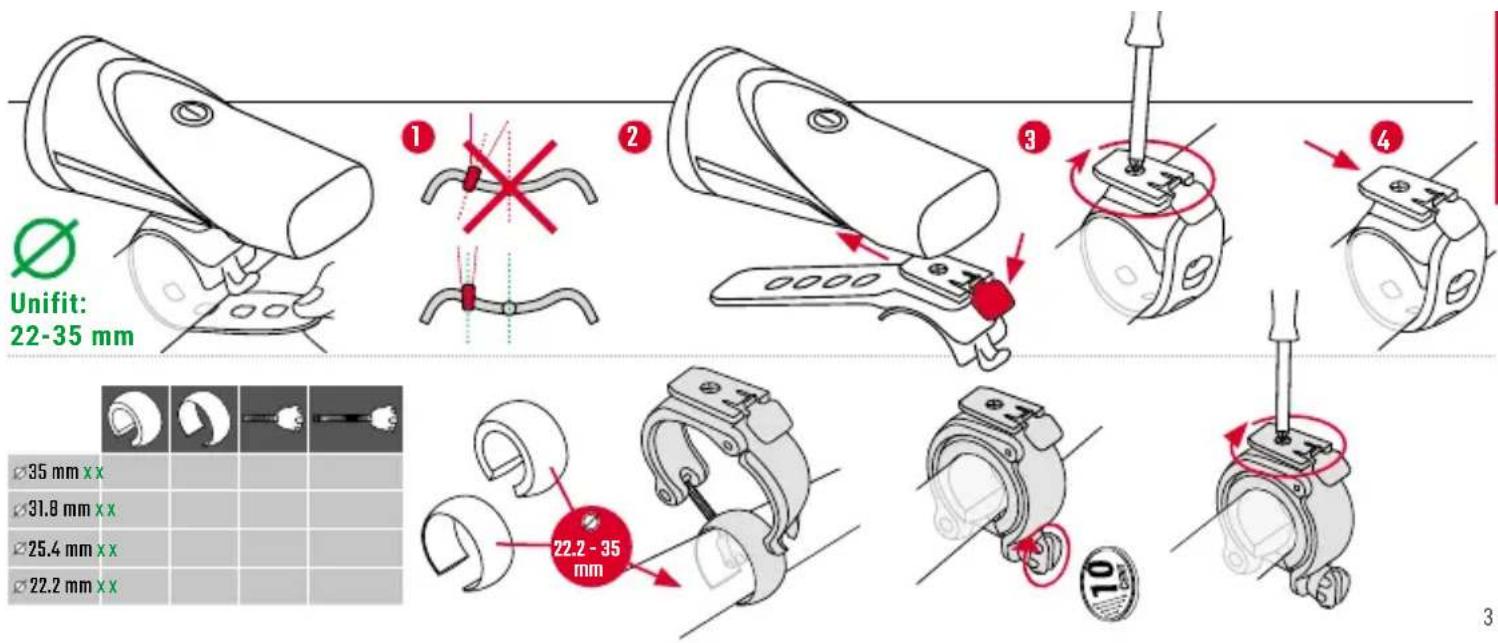

Monter le feu avant à l'aide du support. Pour orienter correctement l'AURA 100 LINK dans le sens de la marche ①, détacher le feu frontal de son support ②, orienter le logement en conséquence ③ et remettre le feu frontal en place ④.

Lors de la fixation, il faut veiller à ce que la vis ne soit serrée que suffisamment pour que l'AURA 100 LINK ne puisse ni se dérégler de lui-même ni se régler facilement. Veuillez noter que : Après le montage du support, l'AURA 100 LINK ne peut plus être tourné horizontalement.

Montage AURA 100 LINK

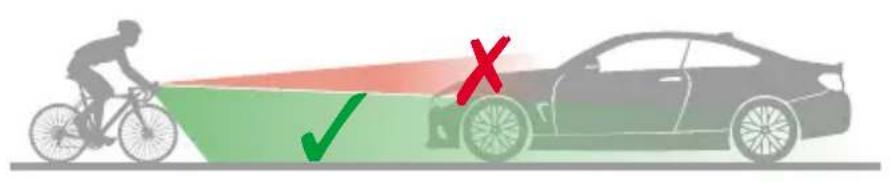

Hauteur de montage de l'AURA 100 LINK : min. 400 mm et max. 1200 mm au-dessus de la chaussée. Réglez l'AURA 100 LINK de manière à ce que les autres usagers de la route ne soient pas éblouis 5. L'AURA 100 LINK doit être solidement fixé à la roue 6 et la répartition de la lumière ne doit pas être masquée.

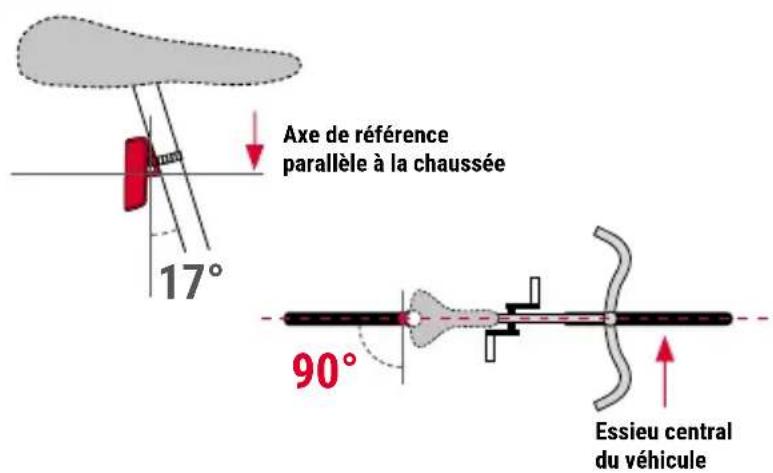

Hauteur de montage 250-1200 mm. Orienter le côté terminal du feu arrière perpendiculairement à la chaussée et perpendiculairement à l'axe central du véhicule ①.

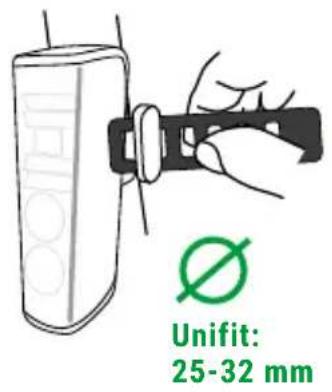

Lors de la fixation, il faut veiller à ce que la bande de silicone soit suffisamment serrée et fixée lors du montage pour que le feu arrière ne puisse ni se dérégler de lui-même ni se régler facilement ②.

Couplage de l'aura 100 LINK avec la BLAZE LINK

COUPLA6E

Outre les fonctions de base de l'AURA 100 LINK et du BLAZE LINK, ces luminaires peuvent être couplés (fonction LINK) et utilisés ensemble. Couplez les luminaires AURA 100 LINK et BLAZE LINK comme suit :

Après le montage des deux luminaires, allumer le BLAZE LINK 1 en cliquant 2 fois et l'AURA 100 LINK 2 en cliquant 2 fois.

BLAZE LINK AURA 100 LINK

• Démarrage automatique du couplage AURA 100 LINK (FL) et BLAZE LINK (RL). Des LED allumées en alternance indiquent la recherche.
• Le calibrage du BLAZE LINK s'effectue en parallèle. Durée : env. 3 sec. (« RL » clignote).
• Le calibrage et le couplage sont terminés avec succès lorsque le « témoin d'état de la batterie RL » est allumé en permanence.

RECHERCHECALIBRAGE

Couplage de l'aura 100 LINK avec la BLAZE LINK

Une fois le couplage réussi, les deux feux disposent de la fonction « SIGMA LINK ». Désormais, toutes les fonctions des feux avant et arrière peuvent être facilement commandées et affichées via l'AURA 100 LINK. Remarque : la BLAZE LINK dispose d'un capteur de mouvement. Pour activer ce capteur, le vélo doit être déplacé brièvement. La BLAZE LINK est alors prête à fonctionner et est entièrement commandée par les entrées de l'AURA 100.

Réinitialiser le couplage : Pour réinitialiser le couplage de votre lampe frontale et de votre lampe arrière à l'état d'usine, appuyez sur l'interrupteur ON/OFF, voir p. 15 et p. 21, de votre AURA 100 et BLAZE LINK à l'état éteint pendant env. 5 sec. jusqu'à ce que l'affichage d'indication tourne ou clignote plusieurs fois.

VIDEO Tutorials

Vous trouverez des tutoriels détaillés et des conseils d'utilisation en cliquant sur ce lien.

Après un couplage réussi, l'état de la batterie du feu avant et du feu arrière peut être consulté via l'AURA 100 LINK.

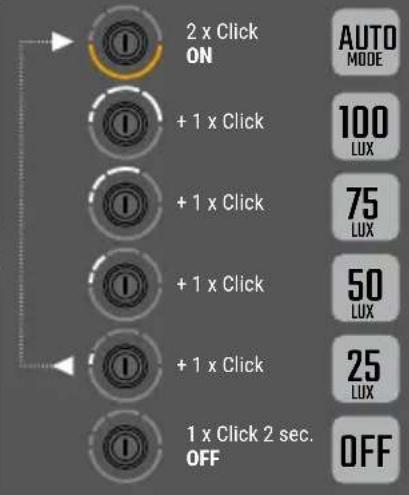

5 MODES

La mise en marche (2x clic) active le mode AUTO. Le capteur de luminosité intégré allume automatiquement l'AURA 100 LINK en fonction de la lumière ambiante ou l'éteint avec un retard de 4 minutes. L'intensité lumineuse est alors adaptée afin d'économiser de l'énergie. Chaque clic supplémentaire permet de commuter manuellement les autres modes. Indépendamment du mode choisi, l'AURA 100 LINK s'éteint en appuyant longuement sur le bouton pendant 2 secondes. En mode AUTO, elle s'éteint complètement au bout de 9 min sans mouvement du vélo.

5 MODES

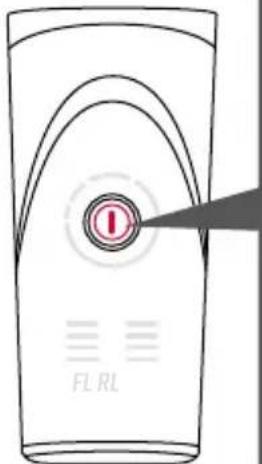

Interrupteur

Indicateur de batterie

Lorsque la capacité de la batterie est inférieure à 15 %, la LED indicatrice rouge s'allume et l'AURA 100 LINK passe automatiquement en mode éco avec 25 LUX.

La batterie doit maintenant être rechargée immédiatement.

REMARQUE : Après environ 45 minutes, la LED rouge clignote et l'AURA 100 LINK s'éteint complètement.

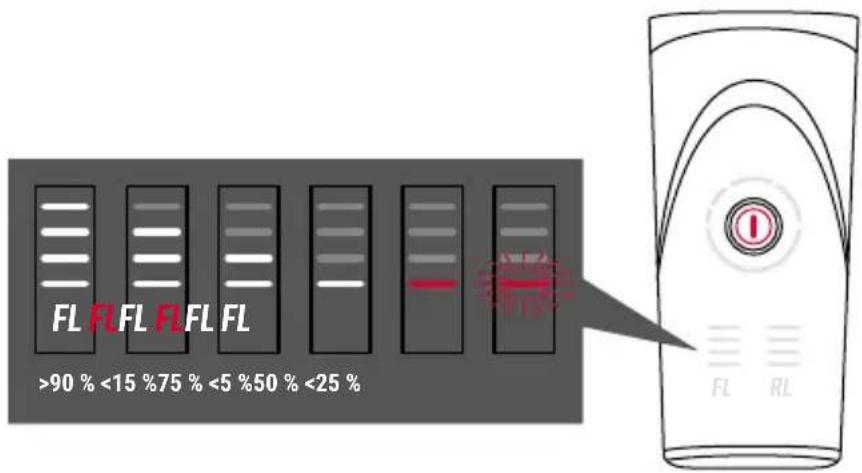

État de la batterie AURA 100 LINK (FL)

Processus de chargement

Ne rechargez la lampe qu'à température ambiante. En dehors de la plage de température de charge de +10° à +45°C, la charge n'est pas possible (reconnaissable au clignotement rapide de la LED indicatrice rouge) ①.

Veillez toujours à ce que le joint USB marqué en rouge soit correctement fermé après le chargement 2.

Il n'est pas possible de prélever de l'énergie via le port micro-USB.

1 Processus de charge env. 4,5 h à 5V 1A

2 MODES

Le BLAZE LINK est une lampe à retardement autocalibrante avec capteur de luminosité (mode AUTO). Pour calibrer la BLAZE LINK, le vélo doit être à plat et la BLAZE LINK doit être allumée en cliquant 1 fois dessus 1. La LED jaune clignote alors pendant environ 3 secondes, puis reste allumée en permanence 2, indiquant ainsi le mode AUTO, qui allume automatiquement le BLAZE LINK 3 ou l'éteint après 4 minutes, en fonction de la lumière ambiante. Un autre clic permet d'activer manuellement le mode NIGHT 3 et d'éteindre ensuite la BLAZE LINK. En mode AUTO, elle s'éteint complètement au bout de 9 minutes sans que le vélo ne bouge.

2 MODES

En cas d'accélération négative, les trois LED s'allument pendant environ 3 secondes, indépendamment du mode réglé 4.

Indicateur de batterie

Lorsque la capacité de la batterie est inférieure à 15 %, la LED indicatrice bleue s'allume. La batterie doit alors être rechargée immédiatement.

REMARQUE : après environ 45 minutes, la BLAZE LINK s'éteint complètement.

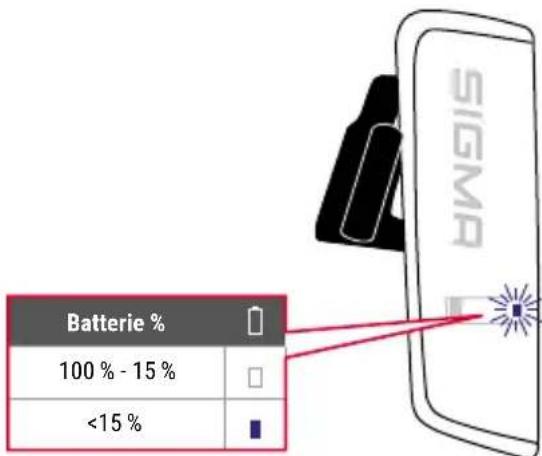

État de la batterie BLAZE LINK (RL)

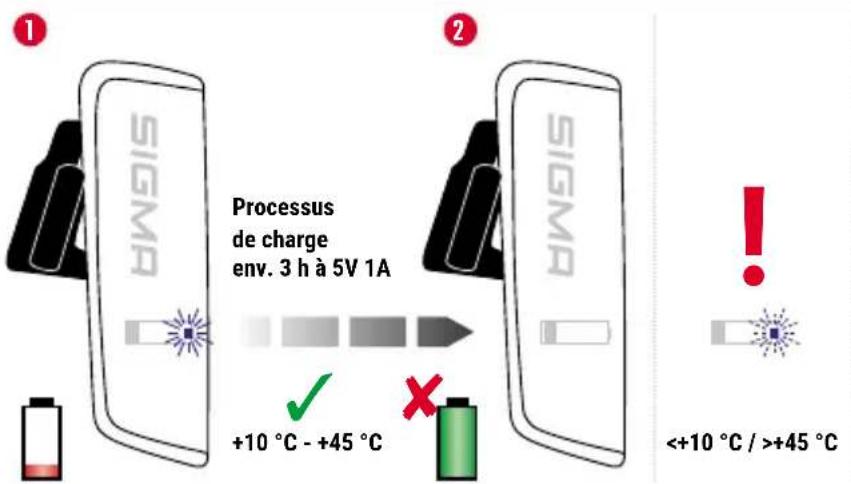

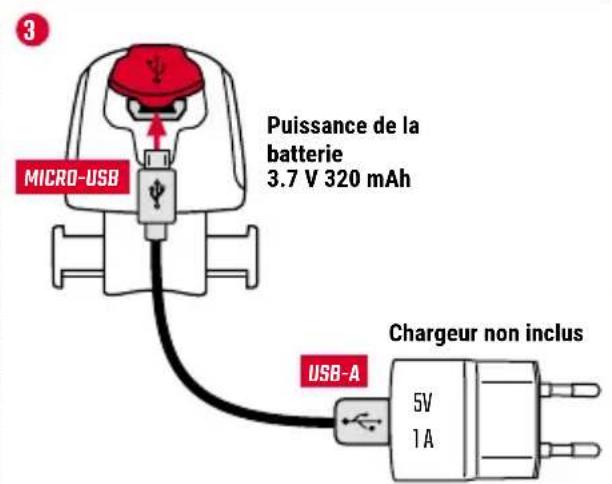

Processus de chargement

Ne rechargez qu'à une température ambiante de +10 °C à +45 °C. En dehors de cette plage de température, la charge n'est pas possible (reconnaissable au clignotement rapide de la LED indicatrice bleue) ①.

Pendant la charge, le système de contrôle de l'accu clignote en bleu. Dès que la batterie est entièrement chargée, le voyant bleu s'allume en permanence ②. Veillez toujours à ce que le joint USB marqué en rouge soit correctement fermé après le processus de charge.

Il n'est pas possible de prélever de l'énergie via le port micro-USB.

Remarque sur l'utilisation individuelle

L'AURA 100 LINK et le BLAZE LINK peuvent également être utilisés de manière autonome, c'est-à-dire indépendamment l'un de l'autre. Veuillez tenir compte de la description des fonctions de base. Pour l'AURA 100 LINK, il faut noter que lors de l'utilisation autonome, il cherche d'abord le BLAZE LINK lors de la mise en marche. Cela se reconnaît à l'allumage alterné des indicateurs RL comme décrit dans le chapitre « Couplage » point 3 (page 9). Cependant, si le BLAZE LINK n'est pas monté sur le vélo ou s'il ne se trouve pas dans un rayon d'environ 3 m autour de l'AURA 100 LINK, l'allumage alterné de l'indicateur de batterie RL dans l'AURA 100 LINK s'arrête automatiquement après environ 1 minute.

CE INFORMATION

Vous trouverez la déclaration CE à l'adresse : ce. sigmasport. com/aura100link ce. sigmasport. com/blazelink

UKCA Statement

Rayonnement optique potentiellement dangereux !

Ne pas regarder la lampe pendant une période

prolongée lorsqu'elle est en fonctionnement.

Peut être nocif pour les yeux.

Groupe de risque LED III selon EN 60598

Chargeur + câble micro-USB

ACCESSOIRES

Réf. 00481

Support de remplacement en silicone

ACCESSOIRES

Réf. 00150

Support de remplacement en silicone

ACCESSOIRES

Réf. 00151
