Type de produit	Feu avant de vélo avec fonction LINK
Marque	Sigma
Modèle	AURA 100
Alimentation	Batterie rechargeable intégrée, charge via port micro-USB (5V 1A)
Temps de charge	Environ 4,5 heures
Autonomie	Variable selon le mode ; mode éco activé automatiquement à moins de 15% de batterie avec 25 LUX
Modes d'éclairage	5 modes : Auto (capteur de luminosité), modes manuels, mode éco
Capteur de luminosité	Oui, allumage/extinction automatique avec délai de 4 minutes en mode Auto
Indicateur de batterie	LED rouge (AURA 100) : allumée fixe à <15%, clignote après 45 min avant extinction
Fonction LINK	Couplage avec le feu arrière BLAZE LINK pour contrôle centralisé
Hauteur de montage	400 à 1200 mm (feu avant), 250 à 1200 mm (feu arrière)
Fixation	Support à vis pour guidon ou potence, orientation ajustable
Température de charge	+10°C à +45°C
Sécurité	LED groupe de risque III (ne pas regarder fixement), arrêt automatique après 9 min sans mouvement en mode Auto
Entretien	Fermer correctement le joint USB après charge ; nettoyer avec un chiffon doux
Pièces détachées	Support de remplacement en silicone (réf. 00150, 00151, 00481)
Compatibilité	Utilisation seule ou couplée avec BLAZE LINK (distance max. 3 m pour couplage)
Poids	Environ 100 g (estimation)

FOIRE AUX QUESTIONS - AURA 100 SIGMA

Comment installer l'AURA 100 sur le vélo ?

Fixez le support à l'aide de la vis sur le guidon ou la potence. Orientez le feu dans la direction de la marche, puis enclenchez-le. Serrez la vis suffisamment pour qu'il ne bouge pas, mais pas trop pour permettre un réglage horizontal. La hauteur de montage recommandée est entre 400 mm et 1200 mm au-dessus de la chaussée.

Comment coupler l'AURA 100 avec le feu arrière BLAZE LINK ?

Après avoir monté les deux feux, allumez le BLAZE LINK en cliquant 2 fois, puis l'AURA 100 en cliquant 2 fois. Le couplage démarre automatiquement : les LED clignotent en alternance. Une fois le calibrage terminé (environ 3 secondes), la LED d'état de la batterie du BLAZE LINK reste allumée en permanence.

Comment réinitialiser le couplage ?

Éteignez les deux feux. Appuyez sur l'interrupteur ON/OFF de l'AURA 100 et du BLAZE LINK pendant environ 5 secondes jusqu'à ce que l'affichage tourne ou clignote plusieurs fois. Le couplage revient à l'état d'usine.

Quels sont les différents modes d'éclairage ?

L'AURA 100 propose 5 modes. Le mode Auto (par défaut) utilise un capteur de luminosité pour allumer/extinction automatique avec un retard de 4 minutes. En appuyant une fois, vous passez manuellement aux autres modes. En mode Auto, le feu s'éteint après 9 minutes sans mouvement.

Comment recharger l'AURA 100 ?

Utilisez le câble micro-USB fourni branché sur un chargeur 5V 1A. La charge dure environ 4,5 heures. Pendant la charge, la LED rouge clignote rapidement si la température n'est pas entre +10°C et +45°C. Veillez à bien refermer le joint USB après la charge.

Que signifie l'indicateur de batterie ?

Sur l'AURA 100, une LED rouge fixe s'allume lorsque la batterie est inférieure à 15 %. Après environ 45 minutes, la LED clignote et le feu s'éteint complètement. Rechargez immédiatement lorsque la rouge apparaît.

Puis-je utiliser l'AURA 100 sans le BLAZE LINK ?

Oui, l'AURA 100 peut être utilisé seul. Lors de la mise en marche, il cherchera le BLAZE LINK pendant environ 1 minute. Si aucun feu arrière n'est détecté dans un rayon de 3 mètres, la recherche s'arrête et le feu fonctionne normalement.

Quelles sont les précautions de sécurité ?

Ne regardez pas directement la lampe en fonctionnement ; elle appartient au groupe de risque LED III selon EN 60598. Ne rechargez qu'à température ambiante. Assurez-vous que le feu est solidement fixé et que la répartition de la lumière n'est pas masquée.

Comment entretenir l'AURA 100 ?

Nettoyez le boîtier avec un chiffon doux et sec. Après la charge, vérifiez que le joint USB (marqué en rouge) est bien fermé pour éviter l'humidité. Si le support en silicone est endommagé, remplacez-le par une pièce d'origine (réf. 00150, 00151 ou 00481).

Où trouver la déclaration CE ?

La déclaration CE est disponible en ligne à l'adresse : ce.sigmasport.com/aura100link et pour le BLAZE LINK à ce.sigmasport.com/blazelink.

MODE D'EMPLOI AURA 100 SIGMA

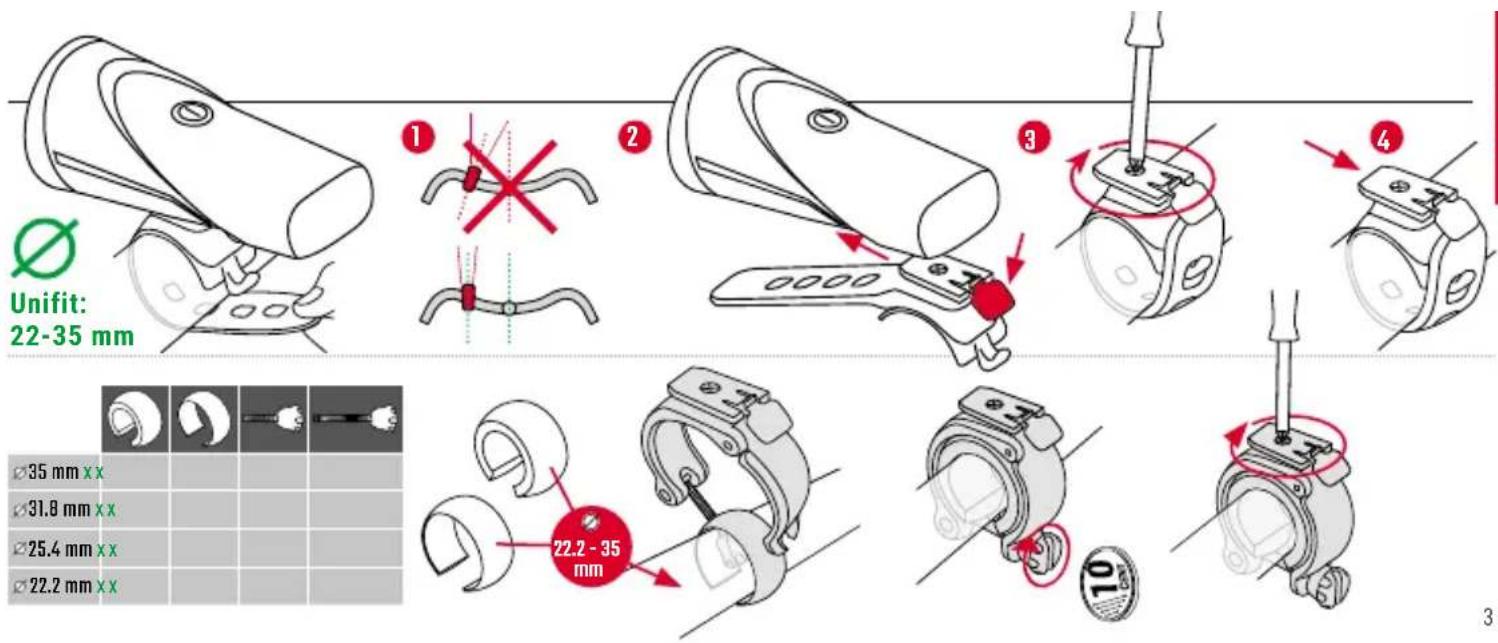

Monter le feu avant à l'aide du support. Pour orienter correctement l'AURA 100 LINK dans le sens de la marche ①, détacher le feu frontal de son support ②, orienter le logement en conséquence ③ et remettre le feu frontal en place ④.

Lors de la fixation, il faut veiller à ce que la vis ne soit serrée que suffisamment pour que l'AURA 100 LINK ne puisse ni se dérégler de lui-même ni se régler facilement. Veuillez noter que : Après le montage du support, l'AURA 100 LINK ne peut plus être tourné horizontalement.

MONTAGE AURA 100 LINK

Hauteur de montage de l'AURA 100 LINK : min. 400 mm et max. 1200 mm au-dessus de la chaussée. Réglez l'AURA 100 LINK de manière à ce que les autres usagers de la route ne soient pas éblouis 5. L'AURA 100 LINK doit être solidement fixé à la roue 6 et la répartition de la lumière ne doit pas être masquée.

5

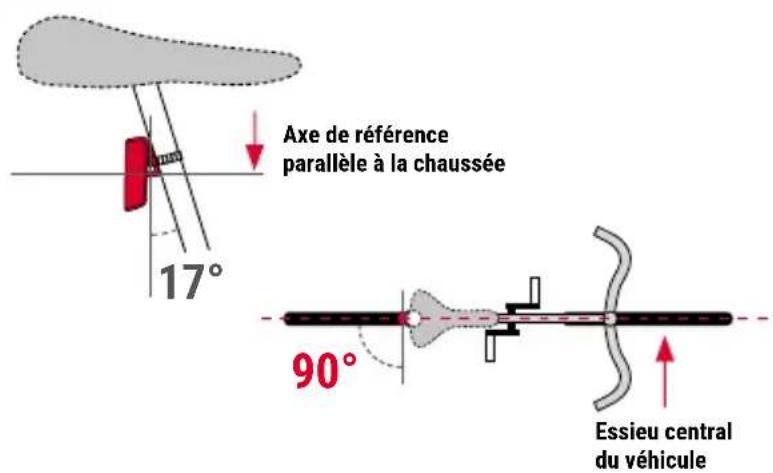

Hauteur de montage 250-1200 mm. Orienter le côté terminal du feu arrière perpendiculairement à la chaussée et perpendiculairement à l'axe central du véhicule ①.

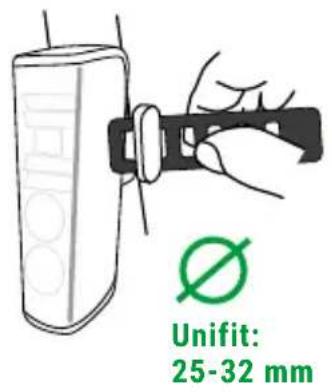

Lors de la fixation, il faut veiller à ce que la bande de silicone soit suffisamment serrée et fixée lors du montage pour que le feu arrière ne puisse ni se dérégler de lui-même ni se régler facilement ②.

1

2

COUPLAGE DE L'AURA 100 LINK AVEC LA BLAZE LINK

COUPLA6E

Outre les fonctions de base de l'AURA 100 LINK et du BLAZE LINK, ces luminaires peuvent être couplés (fonction LINK) et utilisés ensemble. Couplez les luminaires AURA 100 LINK et BLAZE LINK comme suit :

Après le montage des deux luminaires, allumer le BLAZE LINK 1 en cliquant 2 fois et l'AURA 100 LINK 2 en cliquant 2 fois.

BLAZE LINK AURA 100 LINK

• Démarrage automatique du couplage AURA 100 LINK (FL) et BLAZE LINK (RL). Des LED allumées en alternance indiquent la recherche.
• Le calibrage du BLAZE LINK s'effectue en parallèle. Durée : env. 3 sec. (« RL » clignote).
• Le calibrage et le couplage sont terminés avec succès lorsque le « témoin d'état de la batterie RL » est allumé en permanence.

RECHERCHECALIBRAGE

COUPLAGE DE L'AURA 100 LINK AVEC LA BLAZE LINK

Une fois le couplage réussi, les deux feux disposent de la fonction « SIGMA LINK ». Désormais, toutes les fonctions des feux avant et arrière peuvent être facilement commandées et affichées via l'AURA 100 LINK. Remarque : la BLAZE LINK dispose d'un capteur de mouvement. Pour activer ce capteur, le vélo doit être déplacé brièvement. La BLAZE LINK est alors prête à fonctionner et est entièrement commandée par les entrées de l'AURA 100.

Réinitialiser le couplage : Pour réinitialiser le couplage de votre lampe frontale et de votre lampe arrière à l'état d'usine, appuyez sur l'interrupteur ON/OFF, voir p. 15 et p. 21, de votre AURA 100 et BLAZE LINK à l'état éteint pendant env. 5 sec. jusqu'à ce que l'affichage d'indication tourne ou clignote plusieurs fois.

VIDEO TUTORIALS

Vous trouverez des tutoriels détaillés et des conseils d'utilisation en cliquant sur ce lien.

Après un couplage réussi, l'état de la batterie du feu avant et du feu arrière peut être consulté via l'AURA 100 LINK.

FONCTIONS DE BASE AURA 100 LINK

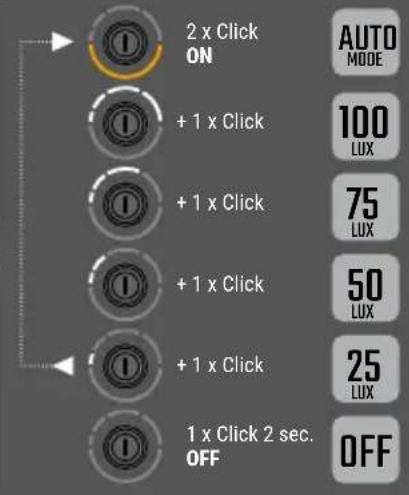

5 MODES

La mise en marche (2x clic) active le mode AUTO. Le capteur de luminosité intégré allume automatiquement l'AURA 100 LINK en fonction de la lumière ambiante ou l'éteint avec un retard de 4 minutes. L'intensité lumineuse est alors adaptée afin d'économiser de l'énergie. Chaque clic supplémentaire permet de commuter manuellement les autres modes. Indépendamment du mode choisi, l'AURA 100 LINK s'éteint en appuyant longuement sur le bouton pendant 2 secondes. En mode AUTO, elle s'éteint complètement au bout de 9 min sans mouvement du vélo.

5 MODES

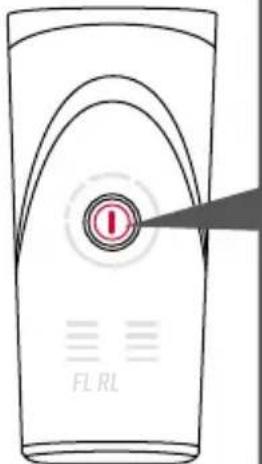

INTERRUPTEUR

FONCTIONS DE BASE AURA 100 LINK

INDICATEUR DE BATTERIE

Lorsque la capacité de la batterie est inférieure à 15 %, la LED indicatrice rouge s'allume et l'AURA 100 LINK passe automatiquement en mode éco avec 25 LUX.

La batterie doit maintenant être rechargée immédiatement.

REMARQUE : Après environ 45 minutes, la LED rouge clignote et l'AURA 100 LINK s'éteint complètement.

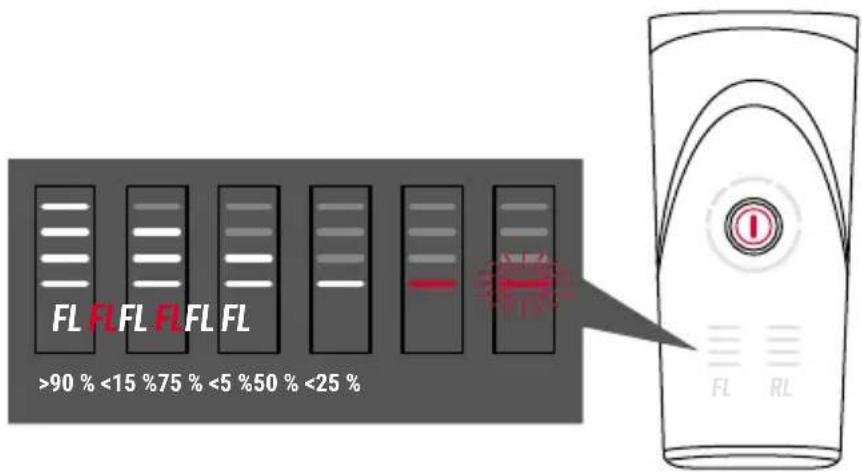

ÉTAT DE LA BATTERIE AURA 100 LINK (FL)

FONCTIONS DE BASE AURA 100 LINK

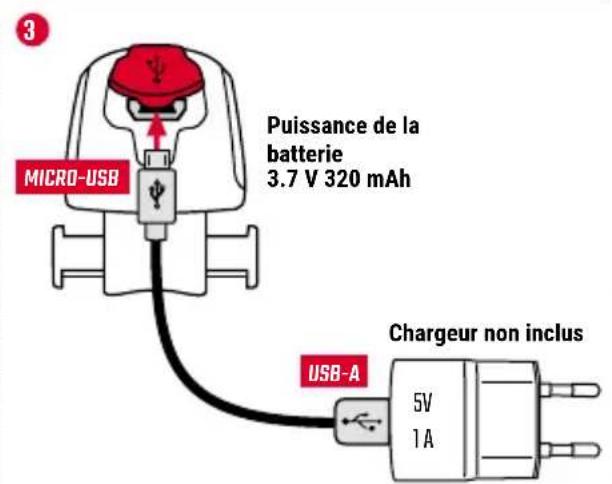

PROCESSUS DE CHARGEMENT

Ne rechargez la lampe qu'à température ambiante. En dehors de la plage de température de charge de +10° à +45°C, la charge n'est pas possible (reconnaissable au clignotement rapide de la LED indicatrice rouge) ①.

Veillez toujours à ce que le joint USB marqué en rouge soit correctement fermé après le chargement 2.

Il n'est pas possible de prélever de l'énergie via le port micro-USB.

1
Processus de charge env. 4,5 h à 5V 1A

FONCTIONS DE BASE BLAZE LINK

2 MODES

Le BLAZE LINK est une lampe à retardement autocalibrante avec capteur de luminosité (mode AUTO). Pour calibrer la BLAZE LINK, le vélo doit être à plat et la BLAZE LINK doit être allumée en cliquant 1 fois dessus 1. La LED jaune clignote alors pendant environ 3 secondes, puis reste allumée en permanence 2, indiquant ainsi le mode AUTO, qui allume automatiquement le BLAZE LINK 3 ou l'éteint après 4 minutes, en fonction de la lumière ambiante. Un autre clic permet d'activer manuellement le mode NIGHT 3 et d'éteindre ensuite la BLAZE LINK. En mode AUTO, elle s'éteint complètement au bout de 9 minutes sans que le vélo ne bouge.

2 MODES

En cas d'accélération négative, les trois LED s'allument pendant environ 3 secondes, indépendamment du mode réglé 4.

FONCTIONS DE BASE BLAZE LINK

INDICATEUR DE BATTERIE

Lorsque la capacité de la batterie est inférieure à 15 %, la LED indicatrice bleue s'allume. La batterie doit alors être rechargée immédiatement.

REMARQUE : après environ 45 minutes, la BLAZE LINK s'éteint complètement.

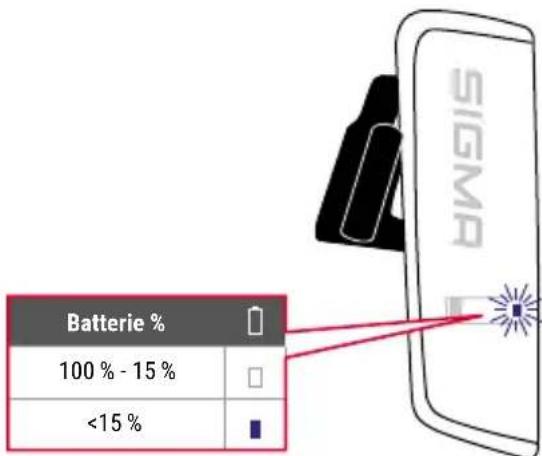

ÉTAT DE LA BATTERIE BLAZE LINK (RL)

FONCTIONS DE BASE BLAZE LINK

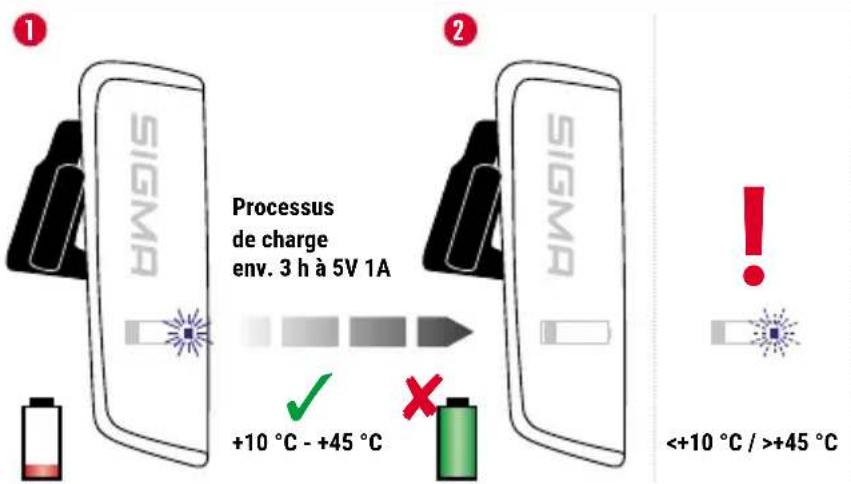

PROCESSUS DE CHARGEMENT

Ne rechargez qu'à une température ambiante de +10 °C à +45 °C. En dehors de cette plage de température, la charge n'est pas possible (reconnaissable au clignotement rapide de la LED indicatrice bleue) ①.

Pendant la charge, le système de contrôle de l'accu clignote en bleu. Dès que la batterie est entièrement chargée, le voyant bleu s'allume en permanence ②. Veillez toujours à ce que le joint USB marqué en rouge soit correctement fermé après le processus de charge.

Il n'est pas possible de prélever de l'énergie via le port micro-USB.

REMARQUE SUR L'UTILISATION INDIVIDUELLE

L'AURA 100 LINK et le BLAZE LINK peuvent également être utilisés de manière autonome, c'est-à-dire indépendamment l'un de l'autre. Veuillez tenir compte de la description des fonctions de base. Pour l'AURA 100 LINK, il faut noter que lors de l'utilisation autonome, il cherche d'abord le BLAZE LINK lors de la mise en marche. Cela se reconnaît à l'allumage alterné des indicateurs RL comme décrit dans le chapitre « Couplage » point 3 (page 9). Cependant, si le BLAZE LINK n'est pas monté sur le vélo ou s'il ne se trouve pas dans un rayon d'environ 3 m autour de l'AURA 100 LINK, l'allumage alterné de l'indicateur de batterie RL dans l'AURA 100 LINK s'arrête automatiquement après environ 1 minute.

CE INFORMATION

Vous trouverez la déclaration CE à l'adresse : ce.sigmasport.com/aura100link ce.sigmasport.com/blazelink

UKCA STATEMENT

Rayonnement optique potentiellement dangereux !

Ne pas regarder la lampe pendant une période

prolongée lorsqu'elle est en fonctionnement.

Peut être nocif pour les yeux.

Groupe de risque LED III selon EN 60598

Chargeur + câble micro-USB

ACCESSOIRES

Réf. 00481

Support de remplacement en silicone

ACCESSOIRES

Réf. 00150

Support de remplacement en silicone

ACCESSOIRES

Réf. 00151
