| Caractéristiques | Détails |
|---|---|
| Type de produit | Contrôleur M.2 NVMe |
| Compatibilité | Compatible avec les NAS Synology |
| Connectivité | 2 ports M.2 NVMe |
| Vitesse de transfert | Jusqu'à 32 Gbps |
| Installation | Installation facile dans le NAS Synology |
| Utilisation | Améliore les performances de stockage et de cache |
| Maintenance | Pas de maintenance requise pour le matériel |
| Sécurité | Protection des données via RAID (selon configuration) |
| Dimensions | Compact, adapté aux espaces réduits |
| Poids | Léger, facilite l'installation |
| Garantie | Garantie limitée selon le fabricant |
FOIRE AUX QUESTIONS - M2D18 SYNOLOGY
Questions des utilisateurs sur M2D18 SYNOLOGY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur au format PDF gratuitement ! Retrouvez votre notice M2D18 - SYNOLOGY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil M2D18 de la marque SYNOLOGY.
MODE D'EMPLOI M2D18 SYNOLOGY
Carte adaptatrice Synology M2D18 Guide d'installation matérielleTable des matières
Chapitre 1 : Avant de commencer

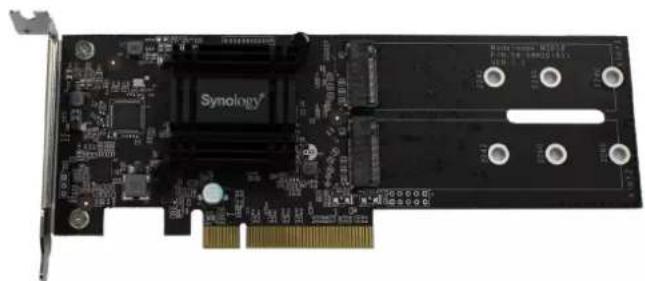

Contenu de la boîte 3
Chapitre 2 : Installation matérielle
Outils et pièces nécessaires pour l'installation 5 Montez la carte adaptatrice M2D18 sur le Synology NAS 5 Annexe A : Caractéristiques Synology_HIG_M2D18_20180522 2Nous vous remercions d'avoir acheté un produit Synology. Avant l'installation de votre nouvelle carte adaptatrice, veuillez vérier le contenu de l’emballage an de vous assurer que vous avez reçu les éléments ci-dessous. Veillez également à lire attentivement les instructions de sécurité pour éviter de vous blesser ou d'endommager votre carte adaptatrice. Remarque : Toutes les images ci-dessous sont fournies uniquement à des ns d'illustration et peuvent diérer du produit en votre possession. Contenu de la boîte Carte adaptatrice x 1 Radiateur x 2Support de blindage x 2Support standard pleine hauteur x Écrou x 3 Vis x 6
Chapitre 1 : Avant de commencer
Consignes de sécurité Évitez l'exposition directe à la lumière solaire ou la proximité avec des produits chimiques. Assurezvous que l'environnement ne change pas brusquement de température ou d'humidité. Placez toujours le produit avec le côté droit dirigé vers le haut. Ne pas placer près de liquides. Avant de nettoyer, débranchez d'abord le cordon d'alimentation. Essuyez l'appareil avec des serviettes en papier humides. N'utilisez pas de produits chimiques ou de nettoyants aérosol. An d'éviter de faire tomber l'unité, ne la placez pas sur des chariots ou des surfaces instables. Le cordon d'alimentation doit être branché sur une prise secteur correspondant à la tension appropriée. Assurez-vous que la tension CA fournie est correcte et stable. Pour mettre l'appareil complètement hors tension, assurez-vous que tous les cordons d'alimentation sont débranchés de la source d'alimentation. Risque d'explosion si la batterie est remplacée par un type incorrect. Éliminez les batteries usagées de façon appropriée.Outils et pièces nécessaires pour l'installation
- Un tournevis (pour retirer le boîtier du DiskStation installé) Montez la carte adaptatrice M2D18 sur le Synology NAS Reportez-vous à la liste de compatibilité matérielle Synology pour vous assurer que votre Synology NAS prend en charge la carte adaptatrice M2D18 avant de la monter. Pour installer la carte adaptatrice M2D18 :
Maintenez enfoncé le bouton d'alimentation jusqu'à ce que vous entendiez un « bip » pour éteindre votre Synology NAS. Débranchez tous les câbles du Synology NAS pour éviter tout dommage éventuel.

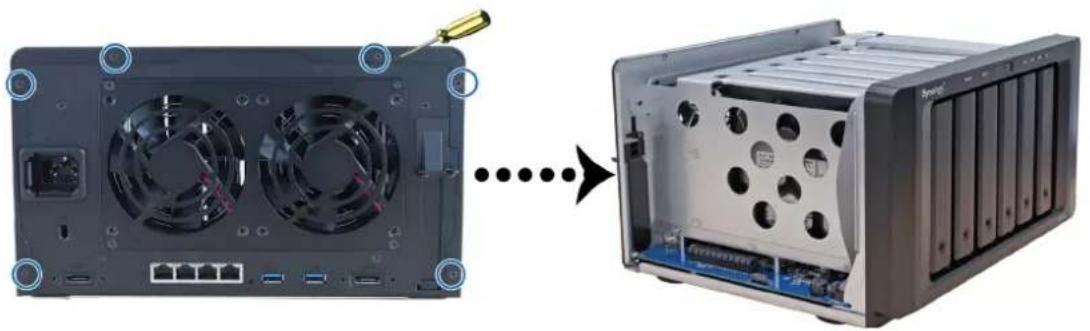

Ouvrez le capot supérieur du Synology NAS en retirant les 6 vis qui maintiennent l'unité principale. Remarque : Nous utilisons ici le DS1618+ à titre d'exemple Reportez-vous au guide d'installation matérielle de votre Synology NAS pour le processus correct de retrait du boîtier.

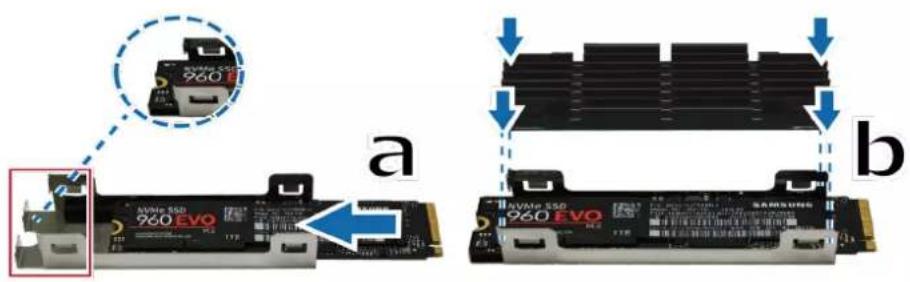

Poussez le SSD à fond dans le support xé jusqu'à ce qu'il soit fermement en place.
Alignez le radiateur sur les attaches du support et appuyez vers le bas sur les quatre coins. Assurez-vous que le radiateur est fermement monté sur les attaches pour assurer un fonctionnement uide du SSD. Remarque : Ôtez l'emballage étirable en bas du radiateur avant l'étape 3-b. Installation matérielle
Chapitre 2 : Installation matérielle

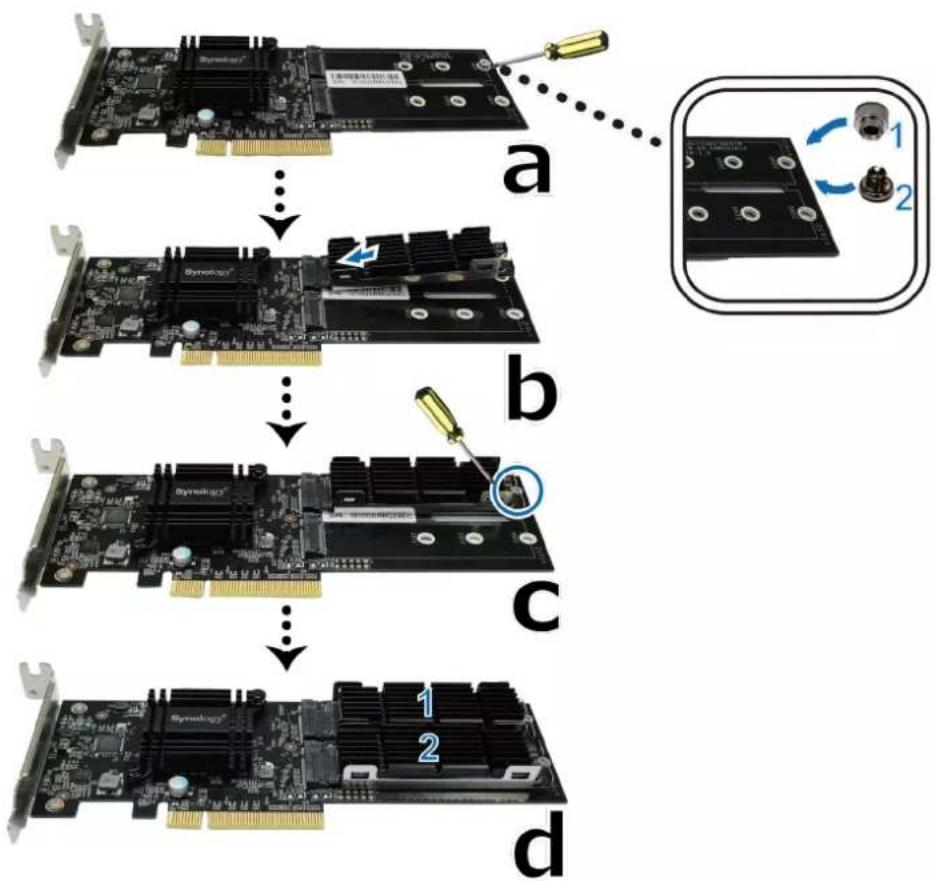

Ajoutez le M.2 SSD sur la carte adaptatrice M2D18 :
Placez un écrou (1) et serrez une vis (2) pour le maintenir en place.
Insérez le M.2 SSD dans le logement. Assurez-vous que la carte est complètement insérée.
Serrez le SSD à l'aide d'une vis.
Répétez les deux étapes précédentes s'il est nécessaire d'installer un autre SSD en option. Les numéros des emplacements sont indiqués ci-dessous.
Installez la carte adaptatrice M2D18 :

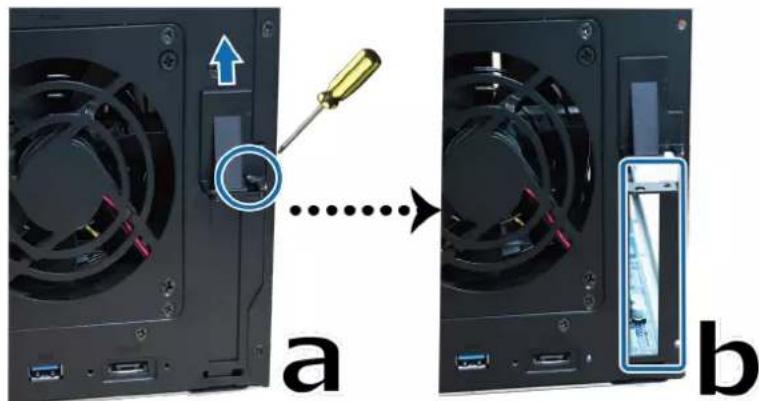

Retirez la vis qui maintient le cache du logement de la carte adaptatrice.
Retirez le cache du logement de la carte adaptatrice.7
Chapitre 2 : Installation matérielle

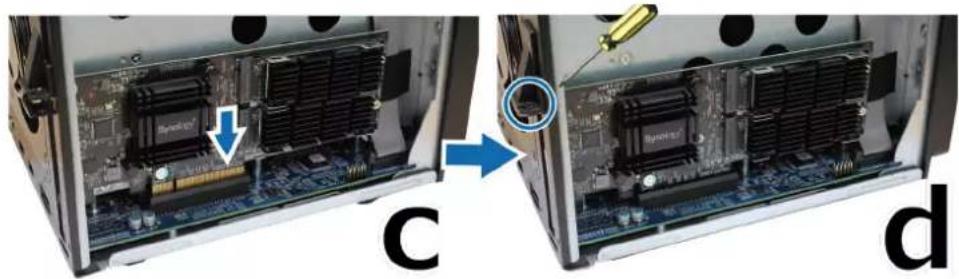

Alignez le connecteur de la carte sur l'emplacement de l'adaptateur et insérez la carte.
Serrez la vis que vous avez ôtée à l'étape 5-a an de xer la nouvelle carte insérée.
Remettez en place le capot supérieur que vous avez ôté à l'étape 2 et serrez les vis. Remarque : Assurez-vous que le connecteur est inséré à fond, sinon la carte adaptatrice pourrait ne pas fonctionner correctement.

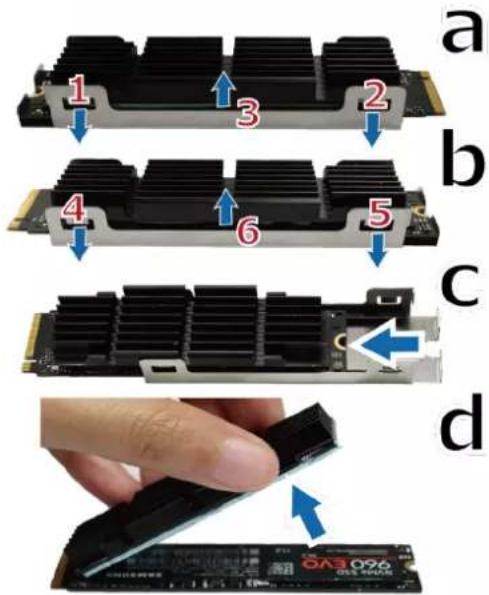

Pour démonter le module du radiateur :
Tirez les attaches métalliques du support de blindage vers l'extérieur tout en poussant le radiateur vers le haut.
Faites pivoter le support et répétez l'étape ci-dessus pour dégager le radiateur.
Glissez le radiateur détaché et le SSD vers l'extérieur.
Soulevez doucement le radiateur pour le désolidariser du SSD.Élément M2D18 Interface PCIe PCIe 2.0 x 8 Interface pilote PCIe NVMe/SATA Type de connecteur et quantité M.2 M-Key x 2 Format pris en charge 2280/ 2260/ 2242 Hauteur du support 80 mm (demi-hauteur), 120 mm (pleine hauteur) Taille (H x L x P) 70 mm x 180 mm x 18 mm Température de fonctionnement 0°C à 40°C (32°F à 104°F) Température de stockage -20°C à 60°C (-5°F à 140°F) Humidité relative 5 % à 95 % HR Remarque :
- Le NVMe/ SATA SSD pris en charge varie en fonction des Synology NAS ; visitez www.synology.com pour plus d'informations.
- Le radiateur n'est adapté qu'au M.2 2280 SSD. Caractéristiques
