MODE D'EMPLOI SPHERIS BRANDT
Réfrigérateur-Congélateur
Installation
- Emplacement et raccordement 2 Reversibilité portes 3
Utilisation
Votre appareil et ses fonctions 4 - Equipement réfrigérateur 5 - Equipement congélateur 5 - Conseils réfrigérateur 6 Conseils congélateur 7 Comment économiser l'énergie 7
Entretien
Nettoyage 8 Dégivrage 9 Entretien courant 10 Un petit problème ! Que faire ? 10 Service après-vente 11 - Relations consommateurs 11 - Conditions d'application de la garantie pièces 5 ans 12
- Choisissez pour votre appareil un emplacement suffisamment aéré et dont la température correspond à la classe climatique pour laquelle votre appareil a été conçu. Celle-ci est indiquée sur la plaque signalétique (étiquette collée à l’intérieur du réfrigérateur à côté du bac à légumes). Seul le respect de cette prescription vous permettra de conserver vos aliments congelés dans de bonnes conditions et conformément aux normes européennes en vigueur.
| Classe climatique | Température ambiente |
| SN | +10°C à +32°C |
| N | +16°C à +32°C |
| ST | +18°C à +38°C |
| T | +18°C à +43°C |
- Installez votre appareil loin de toute source de chaleur, radiateurs, cuisinières, rayons solaires trop intenses...
- Dans tous les cas d'utilisation, veillez à laisser un espace suffisant autour de l'appareil.

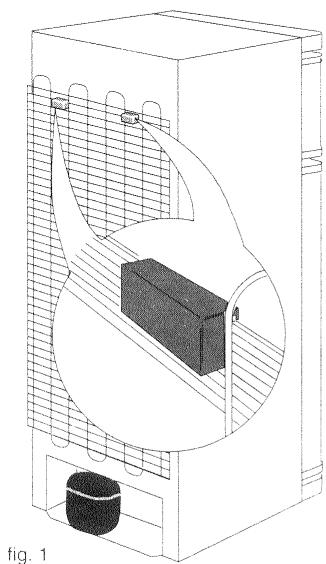

- Deux butées sont fournies emballées dans le sachet "accessoires", fixez les sur le condenseur (grille noire arrêté) pour éviter que celui-ci ne touche le mur (fig. 1).
- Calez l'appareil au moyen des pieds réglables déjà en place; une légère inclinaison de l'appareil vers l'arrière facilitera la fermeture des portes (fig. 2).
- Prévoyez une prise de courant 10 - 16 A avec prise de terre. Assurez-vous que la tension indiquée sur la plaque signalétique de l'appareil correspond bien à la tension de l'installation électrique de l'habitation.
La mise à la terre de l'appareil est obligatoire aux termes de la loi. Nous ne pouvons être tenus pour responsables de tout incident causé par la non-observation de cette exigence.
Cet appareil est conforme à la directive française basse tension C. E. E. 73 / 23 relative à la sécurité électrique, ainsi qu'aux directives européennes, C. E. E. 89 / 336 relative à la compatibilité électromagnétique et CEE 93/68 relative au marquage CE.
Avant la mise en service :
- Nettoyez l'intérieur à l'aide, par exemple, d'une éponge imbibée d'eau et de vinaigre, en évitant de mouiller les éléments ELECTRIQUES (boîtier électrique, bouton de commande...). Veillez à ce que la commande de mise en marche soit en position "0" (stop).
- Branchez votre appareil.
- Laissez votre appareil à l'arrêt pendant 2 heures pour permettre au liquide réfrigérant de se stabiliser.
fig. 2

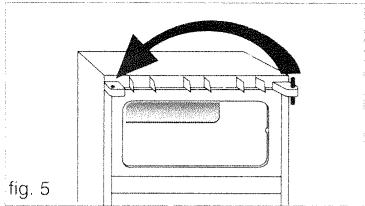

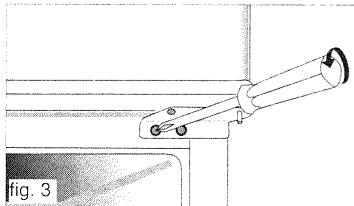

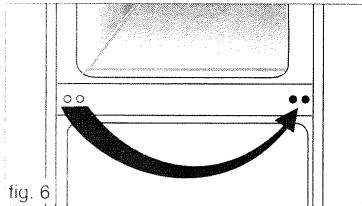

- Si vous souhaitez changer le sens d'ouverture des portes, procédez de la manière suivante:
1-Maintenez l'appareil légèrement incliné vers l'arrière (fig. 1). 2- Retirez la plinthe inférieure (fig. 1). 3- Dévissez et otez le support pivot inférieur en maintainant la porte du réfrigerateur (fig. 2). 4- Otez la porte. Conservez et reprenez la ou les rondelle(s). 5- Revissez le support pivot inférieur. 6- Dévissez et otez le support pivot intermédiaire en maintainant la porte du congélateur (fig. 3). 7- Otez la porte du congélateur. Conservez et reprenez la ou les rondelle(s). 8-Déclipez le fronton (fig. 4). 9- Déplacez l'axe de pivot supérieur dans le logement de gauche (fig. 5). 10- Recappez le fronton. 11- Retirez les caches vis et insérez-les dans les trous de fixations du support pivot intermédiaire (fig. 6). 12- Déplacez l'axe du support pivot intermédiaire dans le logement libre (fig. 7). 13- Remontez la porte congélateur et le support pivot intermédiaire. N'oubliez pas de remettre la ou les rondelle(s) 14- Dévissez le support pivot inférieur gauche. 15- Engagez l'axe de pivot inférieur avec sa ou ses rondelles (fig. 8). 16- Remontez la porte et le support pivot inférieur. N'oubliez pas de remettre les rondelles. 17- Recappez la plinthe. 18- Redressez votre appareil.
Assurez-vous que les portes ferment parfaitement. S'il n'en est pas ainsi, il se peut que vous ayez mal remonté les rondelles en nylon.
Une fermeture imparfaite des portes pourrait occasionner une formation excessive de givre à l'intérieur de l'appareil.
- Le réglage de la température des deux compartments s'effectue au moyen du thermostat, situé sur le côté droit du compartiment réfrigérateur devant la lampe d'éclairage.
- La position "0", enclenchée par un petit déclic du bouton, interrompt le fonctionnement du compresseur (la lampe interne reste sous tension).
Attention!
QUAND LE THERMOSTAT EST SUR LA POSITION "0", L'APPAREIL N'EST PAS ISOLE DE LA PRISE DE COURANT. AVANT D'EAFFECTUER UNE QUEL CONQUE INTERVENTION SUR L'APPAREIL, DEBRANCHEZ LA FICHE DE LA PRISE DE COURANT.
- Tournez la manette vers le haut pour un réglage moins froid, vers le bas pour un réglage plus froid.
Mise en MARCHE de l'appareil
- Placez la manette de thermostat en position médiane. Laissez votre réfrigérateur ainsi pendant 24 heures.
- Ajustez ultérieurement le réglage en fonction de vos besoins.
La température à l'intérieur du compartiment réfrigérateur est fonction de plusieurs facteurs tels que la température ambiante, la fréquence d'ouvertures de la porte, la quantité de denrées entreposées, le mode de rangement de ces denrées. Ces facteurs doivent être pris en considération lors du réglage du thermostat. Seule votre expérience vous permettra de déterminer la position convenant le mieux à vos besoins. - Au cas où la température ambiante serait basse (milieu non chauffé en hiver), il peut être nécessaire de positionner le thermostat vers une position plus froide, afin de maintenir la température du compartiment congélateur suffisamment froide.
Fonctionnement
La paroi au fond du compartiment réfrigérateur est une paroi réfrigérée, il est donc normal que lors du fonctionnement, des gouttes d'eau ou de glace apparaisent. Celles-ci sont évacuées automatiquement lors du dégivrage de l'appareil.
Les clayettes
Elles peuvent être facilement dégagées même porte ouverte à angle droit. Elles sont réglables en hauteur et inclinables pour le stockage de bouteilles.
Le DESSUS de BACS a legumes
Le dessus du bac est strié pour un rangement supplémentaire de bouteilles. Il est équipé d'un contrôle d'humidité réglable :
- La position ouverte est préconisée pour les aliments tels que courges, tomates, potiron, avocats, pamplemousses, citrons...
- La position fermée garantit le taux d'humidité nécessaire à la conservation des aliments tels que carottes, endives, salade, poireaux, raisin, prunes, poires, bananas...
Le BAC a legumes
Il peut être compartmenté grâce à une cloison amovible, permettant ainsi de moduler l'espace du bac en fonction de vos besoins.
La contre-porte
Elle est modulable : elle vous permet de déplacer les balconnets selon vos besoins et de les nettoyer facilement.
3 - dégagez
LE BAC RESERVE DE GLACE (selon modele) sort :
- avec séparation amovible, à démouler et à stocker des glaçons,
- Ce bac peut être enlevé si vous pouvez congeler ou conserver une quantité plus grande de produits.

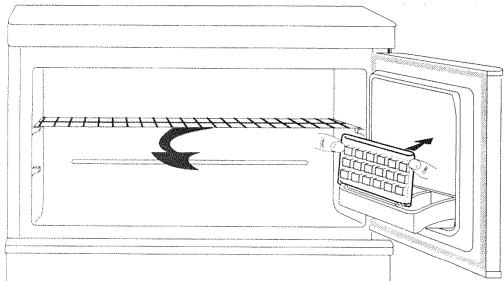

La clayette
- selon vos besoins : positionnez-la en partie haute ou médiane.
- Afin de garantir une bonne congélation des produits et pour éviter de réchauffer les produits en conservation, nous vous conseillons de placer les produits à congeler sur la clayette
Le bon usage de votre réfrigérateur ainsi que le respect de règles d'hygiène rigoureuses peuvent contribuer de façon significative et efficace à l'amélioration de la conservation de vos aliments. C'est pourquoi nous vous conseillons de lire attentivement cette page.
Maitrise de la temperature
- Stockez les aliments les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications ci-contre.
- Attendez le complet refroidissement des préparations avant de les stocker (ex : soupe).
- Limitez le nombre d'ouvertures de la porte.
- Positionnez la commande de réglage du thermostat de façon à obtenir une température suffisamment basse. Ce réglage doit se faire progressivement afin de ne pas provoquer le gel des denrées.
La mesure de la température d'une zone, clayette par exemple, peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli d'eau (verre). Pour être fidèle et représentative de ce qui se passe à l'intérieur de l'appareil, la lecture de la température doit être faite après quelques heures de stabilisation de l'ensemble, par exemple le matin à la première ouverture de la porte.
Respect des REGLES d'hygiene alimentaire
- Retirez les emballages du commerce avant de placer les aliments dans le réfrigerateur (emballages des packs de yaourts...).
- Emballez systématiquement la nourriture pour éviter que les denrées ne se contaminent mutuellement.
- Disposez les aliments de telle sorte que l'air puisse circuler librement tout autour.
- Nettoyez fréquemment l'intérieur du réfrigerateur en utilisant un produit d'entretien sans effet oxydant sur les parties métalliques.

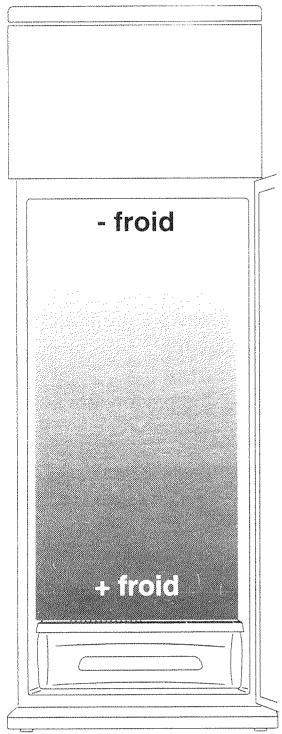

Identification de la zone la plus froide de votre réfrigerateur, qui est plus particulièrement adaptée à la conservation des aliments fragiles tels que les viandes, poissons, charcuterie, plats cuisinés sous vide, crudités en sachet... - Dans le sens de la profondeur, la température la plus froide se situe à proximité de la paroi arrêtée en partie BASSE.
Lepouvoir de congelation
C'est le poids de produits que vous pouvez congeler en 24 heures. Il est indiqué sur la plaque signalétique (située à l'intérieur du compartiment réfrigérateur à côté du bac à légumes).
- Précautions à prendre :
- Sélectionnez des produits frais et de qualité.
- Ne placez pas les produits à congeler en contact direct avec les produits déjà congelés.
- Consommez un produit décongelé dans les 24 heures.
- Ne recongelez jamais des aliments qui ont été décongelés.
- Utilisez plutôt la partie inférieure de votre congélateur pour la conservation des produits surgelés.
- N'ouvrez pas trop fréquemment la porte du congélateur afin d'éviter une remontée de la température à l'intérieur du compartiment.
- Ne dépassez pas la date limite de conservation recommandée sur les emballages de produits surgelés.
En cas de coupure de courant prévue 24 heures à l'avance, tournez la manette de thermostat en position maxi pour activer la production de froid, et maintenez votre congélateur bien rempli en le complétant au besoin, par des bouteilles plastiques aux trois-quarts pleines d'eau; le temps de remontée en température des aliments étant maximum quand le compartiment est plein. - Lors d'une coupure de courant, évitez d'ouvrir la porte du compartiment congélateur.
Sécurité
- N'entreposez pas de boissons gazeuses dans le compartiment Congélateur.
- Ne mettez pas de bouteilles en verre pleines dans le compartment Congélateur.
- Ne consommez pas trop froid certains produits, tels que la glace.
Conseils
- Installez votre appareil dans un endroit frais et bien aéré, loin des rayons directs du soleil et loin de toute source de chaleur (radiateurs, cuisinières, etc.).
- Dépoussièrez une fois par an la grille du condenseur située à l'arrière de l'appareil afin de laisser passer l'air entre les ailettes de refroidissement.
- Laissez refroidir les aliments avant de les mettre dans l'appareil.
- Mettez dans la partie réfrigerateur les produits à décongeler. Ils contribueront à refroidir les aliments du réfrigerateur.
- Dégivrez régulièrement la partie congélateur (voir rubrique "Dégivrage"). Une couche épaissie de givre perturbe la circulation du froid et augmente donc la consommation d'énergie.
- Laissez la porte ouverte le moins longtemps possible au moment de l'introduction ou du retrait des aliments.
- Ne sélectionnez pas de température trop BASSE. Ajustez le thermostat en fonction des denrées conservées.
- Disposez et annotez les paquets entroposés dans le congélateur de façon à les repérer rapidement. Vous éviterez ainsi les ouvertures prolongées de la porte et les pertes de froid.
- Conditionnez les produits en portions, pas plus de 1 kg pour les fruits et légumes et jusqu'à 2,5 kg pour la viande. Les portions congélent plus vite.
- Classez les produits congelés par catégorie et ne dépassez pas la durée de stockage.
- Démontez le bac réserve de glace si vous avez à conserver ou à congeler un gros volume de denrées.
Nettoyage de la carrosseire
- Nettoyez régulièrement votre appareil. Utilisez uniquement de l'eau tiède additionnée d'un peu de produit de vaisselle.
- Proscrivez les poudres abrasives, les éponges abrasives (métalliques ou plastiques), les produits agressifs (alcool, diluants,...).
- Dépoussièrez une fois par an la grille du condenseur située à l'arrière de votre appareil (fig. 1).
Nettoyage et degivrage du compartiment refrigerateur
- Nettoyez soigneusement et de façon régulière la cuve, la contre-porte et les accessoires du compartiment réfrigérateur. Pour cela :
- Débranchez votre appareil.
- Nettoyez avec de l'eau tiègue additionnée d'un peu de produit vaisselle en évitant de mouiller les éléments électriques (boîtier électrique, bouton de commande).
- Rincez avec de l'eau vinaigree.
- Proscrivez les produits agressifs (alcool, diluants...) pouvant transmettre des odeurs.
- Le dégivrage de ce département est automatique, néanmoins, nous vous recommandons de veiller régulièrement à la propreté de l'orifice d'écoulement des eaux de dégivrage situé dans le fond de cuve, au-dessus du bac à légumes (fig. 2).
fig. 1
fig. 2
Degivrage et nettoyage du compartiment congelateur
Lorsque l'épaisseur de givre exceed 3 mm, nous you conseillons de dégivrer ce compartiment et ce, en un temps le plus court possible. Pour cela :
- Débranchez votre appareil.
- Videz votre congélateur.
- Emballez vos produits congelés dans des sacs isothermes ou dans plusieurs épaisseurs de papier, et placez-les dans le compartiment réfrigérateur; en effet, une élévation trop importante de la température de ces produits peut en diminuer la durée de conservation.
- Mettez un ant de eau chaude (50^ - 60^) dans le compartiment congélateur, en ayant pris soin d'interposer entre celui-ci et le fond un support isolant.
- Enlevez le givre avec une raclette en bois ou en plastique.
IMPORTANT : ne pas employer d'objet métallique qui risquerait d'endommager irrémédiablement le circuit froid.
Épongez l'eau de dégivrage. - Nettoyez avec de l'eau tiède additionnée d'un peu de produit vaisselle. - Rincez avec de l'eau vinaigree. - Séchez soigneusement l'intérieur. - Remettez l'appareil en fonctionnement, puis rangez vos produits.
Conseil :
24 heures avant le dégivrage, positionnez le thermostat sur la position maxi afin d'abaisser la température du réfrigérateur et des denrées congelées.
ARRET Prolonge
Nous vous recommandons pour aérer votre appareil, de maintenir les portes ouvertes au moyen, par exemple, de bouchons tenus avec un adhésif (fig. 1).
Reemplacement de la LAMPE
- Débranchez la prise de courant.
- Déclipe le cache-lampe à la main, en tirant sur la partie arrêtée. (fig. 2)
- Dévissez la lampe et remplacez celle-ci par une lampe de même encombrement et de mêmes caractéristiques (E 14 - 15 W).
- Récapèz le cache-lampe.
Un petit problème que faire ?
Quelques incidents peuvent survenir lors de l'utilisation de votre réfrigérateur-congélateur, voici quelques points à vérifier :
Le réfrigerateur-congélateur ne fonctionne pas
- Verifiez :
- Si le branchement électrique est correct et s'il est en bon état.
- Si le thermostat est en position de marche.
Le réfrigerateur-congélateur est bruyant
- Le sol est instable.
- Les pieds sont mal régles.
Le givre est excessif dans la partie réfrigérateur et la température anormalement basse
- Il se peut que le compresseur fonctionne en continu ; dans ce cas, ramenez progressivement la manette du thermostat sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.
De l'eau coule dans le bas du réfrigerateur
- Le trou d'évacuation est bouché; débouchez le trou à l'aide, par exemple, d'une aiguille à tricoter.
Il y a trop de givre dans le congélateur
- Celui-ci doit être dégivré.
- L'étanchéité de la porte est mauvaise. Vérifiez le calage des pieds.
La lampe ne s'allume pas
- La prise est débranchée.
- L'ampoule doit être remplacée (voir § ci-dessus).
Les éventuelles interventions sur votre appareil doivent être effectuées:
- Soit par votre vendeur ou par le service après-vente pendant la période de garantie.
- Soit par un autre professionnel qualifié dépositaire de la marque.
Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série).
Ces renseignements figurent sur votre certificat de garantie et sur la plaque signalétique située sur la cuve à gauche, au niveau du bac à légumes.
PIECES D'ORIGINE : Demandez à votre vendeur que, lors d'une intervention d'entretien, seules des PIECES DETACHEES CERTIFIEES D'ORIGINE soient utilisées.
(Selon le tarif en vigueur inscrit en haut à gauche de l'écran de tout serveur minitel)
... pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points de vente, les spécialistes après-vente.
... pour communiquer :
nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.
Vous pouvez aussi nous écrire :
BRANDT
BP 9526
95069 CERGY PONTOISE CEDEX
Ou nous téléphoner au : 01.34.30.45.00
Conditions d'application de la garantie 5 ans pièces brandt
Quand vous choisisez aujourd'hui un appareil Brandt, vous choisissez un produit dont la qualité et les performances sont exceptionnelles. Mais vous accédez aussi à beaucoup plus, quelque chose qui ne s'achète pas : votre tranquillité. Vous bénéficiez en effet de toutes les garanties. Des garanties de confort et de service que Brandt s'engage à vous apporter pour que votre satisfaction soit totale.
Garantie 5 ans BRANDT
Brandt vous offre une garantie de 5 ans, valable en France métropolitaine, sur les pièces d'origine constructeur de ses propriétaires électroménagers. Pour toute mise en œuvre de cette garantie, vous devez vous adresser à leur distributeur-spécialiste ou répartiteur reconnu par Brandt...
Cette garantie nationale s'applique exclusivement :
- Aux appareils neufs utilisés dans des conditions normales de fonctionnement conformes aux instructions de la notice d'emploi du constructeur, hors accident, défaut d'aspect, incidents de transport ou de manutention ou dommages naturels (foudre, dégâts des eaux, etc...). Cette garantie nationale ne s'applique pas.
- Aux remplacements pouvant intervenir sur les éléments ou accessoires faisant partie de l'entretien habituel et courant (éléments de raccordement d'eau, d'électricité etc...).
- aux pièces d'esthétique ou aux pièces dont l'usure est considérée comme normal par le constructeur et qui n'entrainant pas une cause de non fonctionnement ou d'inaptitude à l'utilisation initial.
- en cas de modifications des caractéristiques de l'appareil effectuées par l'utilisateur; au matériel utilisé à titre professionnel, commercial ou collectif; lorsqu'une cause étrangère à l'appareil ou ses composants est à l'origine de la défectuosité. en dehors des contrats et des conditions spécifiques du revendeur, cette garantie "pièces certifiées constructeur" ne couvre pas les frais de main d'œuvre et de déplacement.
En fin de garantie, si une pièce venait à être remplacée, cette pièce est garantie 6 mois à partir de la date d'intervention.
Les dispositions stipulées ci-dessus n'excluent pas le bénéfice de la garantie légale concernant les vices cachés, conformément aux dispositions de l'article 1641 et suivants du Code Civil.
Cette garantie s'applique sur tout achat effectué en France métropolitaine à compter du 01.09.92
Extension de garantie
Si votre appareil était immobilisé en raison d'un retard de disponibilité de pièce imputable à BRANDT, notre garantie 5 ans, gratuite, pièces détachées serait automatiquement reportée d'une durée équivalente à l'immobilisation.
Votre revendeur devra être en possession du justificatif de retard de disponibilité.
3PIECES Detaches LONGUE DUREE
Votre appareil BRANDT est besoin pour vivre avec de nombreuses années. Alors BRANDT garantie la disponibilité de ses pièces fonctionnelles pendant 10 ans à partir de la date d'arrêt de fabrication du produit.
Dans tous les cas, une solution convenable après-vente vous sera fournie.
4 Garantie speciale surgeles
Vous possédez un congélateur ou un appareil comptant un compartiment congélateur
Si une anomalie de fabrication de ce produit rend impropre à la consommation les denrées entreposées dans le congélateur, nous ouvrons, sur justificatifs, un dédommagement pouvant aller jusqu'à 1500F. Cette offre est valable durant la première année d'achat, dans les conditions normales d'utilisation.
À réception des justificatifs, par tout revendeur. de la valeur des denrées avariées et du mauvais fonctionnement de l'appareil par une personne habilitée (SAV, expert...) celui-ci mettra en route la procédure de remboursement.
Conditions d'application de la garantie 5 ans pièces BRANDT :
- Tout consommateur ayant acheté un appareil électroménager Brandt depuis le 1er septembre 1992 a droit à une garantie pièces gratuite pendant 5 ans, valable en France métropolitaine.
Nom et adresse de l'acheteur
nom :
n°: Rue:
CP: Ville:
Document à conserver par l'acheteur
- Pour en bénéficier, vous devez vous adresser à votre distributeur-spécialiste ou à un réparateur reconnu par Brandt. L'échange des pièces sous garantie se fait obligatoirement par l'intermédiaire d'un professionnel reconnu par Brandt (distributeur ou réparateur).
- Pour faire valoir votre garantie 5 ans pièces, 2 documents sont nécessaires :
a - Votre facture comportant vos nom et adresse, la référence de l'appareil et la date d'achat (postérieure au 1er septembre 1992).
b - Le présent engagement muni du certificat de garantie, comportant les références de l'appareil.
