Marque	SIBIR
Modèle	DFN 56
Type de produit	Hotte aspirante
Largeur	60 cm (selon la famille de produits)
Modes de fonctionnement	Évacuation d'air et recyclage d'air
Nombre de vitesses	3 niveaux de puissance
Éclairage	LED, 6 W, culot E14
Filtres à graisse	2 filtres métalliques, lavables au lave-vaisselle
Filtre à charbon actif	Optionnel (Longlife ou standard), non inclus
Débit d'air (min/max)	256 m³/h / 647 m³/h
Niveau sonore (min/max)	46 dBA / 67 dBA
Classe d'efficacité énergétique	A
Consommation annuelle d'énergie	39,7 kWh/an
Alimentation électrique	220-240 V ~ 50 Hz
Puissance absorbée maximale	121 W (au point de rendement maximal)
Longueur du câble	Environ 1,5 m
Entretien des filtres à graisse	Tous les mois, lavage au lave-vaisselle
Entretien du filtre à charbon Longlife	Tous les 2 mois, nettoyage et activation au four
Remplacement du filtre à charbon standard	Tous les 3 à 6 mois
Sécurité	Arrêt automatique quand le tiroir est rentré
Accessoires inclus	Tiroir coulissant, filtres métalliques
Pièces de rechange disponibles	Lampe LED, filtres, etc.

FOIRE AUX QUESTIONS - DFN 56 SIBIR

Comment installer la hotte SIBIR DFN 56 ?

L'installation doit être réalisée par un installateur ou un électricien agréé, en respectant la notice d'installation fournie séparément. Veillez à respecter les réglementations locales pour l'évacuation de l'air et à prévoir une arrivée d'air frais suffisante.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres métalliques à graisse se lavent au lave-vaisselle en sélectionnant le programme Intensif ou Fort avec un prélavage à chaud. Ils peuvent aussi être trempés dans de l'eau chaude savonneuse puis brossés. Un nettoyage au moins une fois par mois est recommandé.

Quand faut-il remplacer le filtre à charbon actif ?

Pour le filtre à charbon actif Longlife, il doit être nettoyé et activé tous les deux mois (durée de vie 3 ans). Le filtre standard doit être remplacé tous les 3 à 6 mois. Les filtres à charbon ne sont pas fournis avec l'appareil.

Que faire si l'éclairage ne fonctionne pas ?

Vérifiez d'abord le fusible ou le disjoncteur. Si l'alimentation est correcte, la lampe LED est peut-être défectueuse. Remplacez-la par une lampe de même type (LED, culot E14, 6 W) après avoir coupé l'alimentation électrique.

Comment activer le mode recyclage d'air ?

Pour utiliser le mode recyclage, vous devez installer un filtre à charbon actif (non fourni). Assurez-vous que les fentes d'aération sur l'appareil sont dégagées. Le mode d'évacuation d'air nécessite une conduite vers l'extérieur.

La hotte fait du bruit, est-ce normal ?

Le niveau sonore varie selon la vitesse : de 46 dB (vitesse minimale) à 67 dB (vitesse maximale). Ces valeurs sont normales. Si le bruit est excessif, vérifiez que les filtres ne sont pas encrassés ou que rien n'obstrue le conduit d'évacuation.

Comment remplacer la lampe LED ?

Coupez l'alimentation électrique (fusible ou disjoncteur). Retirez les filtres métalliques à graisse pour accéder au cache de la lampe. Déposez la lampe défectueuse et remplacez-la par une lampe LED identique (E14, 6 W). Remontez les filtres puis rétablissez le courant.

Puis utiliser la hotte avec une cuisinière à gaz ?

Oui, mais il faut assurer une ventilation suffisante de la pièce. Ne faites jamais flamber d'aliments sous la hotte. Surveillez la cuisson pour éviter que l'huile ne surchauffe et ne s'enflamme.

Que faire si l'aspiration est faible ?

Nettoyez les filtres métalliques à graisse. En mode recyclage, vérifiez si le filtre à charbon actif est saturé et nettoyez-le ou remplacez-le. En mode évacuation, assurez-vous que la conduite n'est pas obstruée et que l'arrivée d'air frais est suffisante.

Où trouver la plaque signalétique ?

La plaque signalétique se trouve à l'intérieur de l'appareil, après avoir retiré les filtres métalliques à graisse. Elle indique les caractéristiques électriques, le numéro de modèle et le numéro de fabrication (FN).

MODE D'EMPLOI DFN 56 SIBIR

Merci d'avoir porté votre choix sur l'un de nos produits. Votre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous toutefois le temps de lire ce mode d'emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement.

Modifications

Le texte, les illustrations et les données correspondent au niveau technique de l'appareil au moment de la mise sous presse de ce mode d'emploi. Sous réserve de modifications dans le cadre du progrès technique.

Domaine de validité

La famille de produits (numéro de modèle) correspond aux premiers chiffres figurant sur la plaque signalétique. Ce mode d'emploi est valable pour:

Type Famille de produits Système de mesure
DFN5 61026 55
DFN6 61027 60

Les différences d'exécution sont mentionnées dans le texte.

1 Consignes de sécurité 5

1.1 Symboles utilisés 5 1.2 Consignes de sécurité générales.... 6 1.3 Avant la première mise en service.... 7 1.4 Utilisation conforme à l'usage prévu.... 7 1.5 Si vous avez des enfants.... 7 1.6 Utilisation 8

3 Description de l'appareil 11

3.1 Description de l'appareil.... 11 3.2 Mode d'évacuation d'air 11 3.3 Mode de recyclage d'air.... 11 3.4 Equipment 11 3.5 Structure 12 3.6 Eléments de commande 12

4 Utilisation 13

4.1 Mise en marche de l'appareil... 13 4.2 Ventilateur d'extraction... 13 4.3 Éclairage 13 4.4 Arrêt de l'appareil 14

5 Entretien et maintenance 15

5.1 Nettoyage du boîtier.... 15 5.2 Filtres métalliques à graisse 16 5.3 Filtre à charbon actif Longlife 17 5.4 Filtre à charbon actif standard 20 5.5 Remplacement des lampes DEL 21

6 Éliminer soi-même des dérangements 22

6.1 Que faire lorsque... 22

8 Caractéristiques techniques 24

8.1 Fiche technique du produit 24

9 Index 26

10 Service et assistance 27 11 Brèves instructions 28

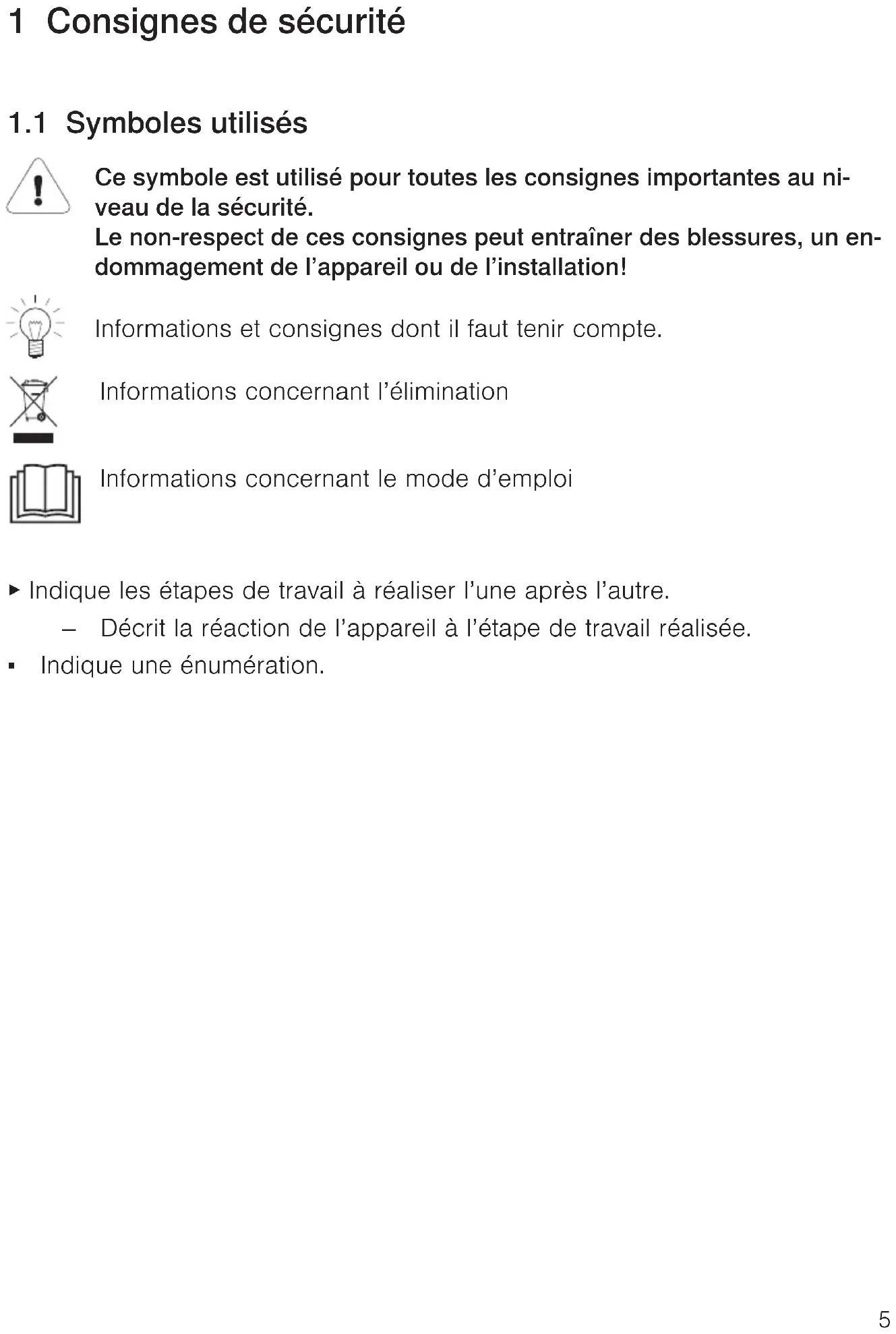

1.1 Symboles utilisés

Ce symbole est utilisé pour toutes les consignes importantes au niveau de la sécurité.

Le non-respect de ces consignes peut entraîner des blessures, un endommagement de l'appareil ou de l'installation!

Informations et consignes dont il faut tenir compte.

Informations concernant l'élimination

Informations concernant le mode d'emploi

• Indique les étapes de travail à réaliser l'une après l'autre.
• Décrit la réaction de l'appareil à l'étape de travail réalisée.
• Indique une énumération.

1.2 Consignes de sécurité générales

- Ne mettez l'appareil en service qu'après avoir lu le mode d'emploi.

- Ce type d'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes sans expérience et/ou connaissances en la matière, si elles sont sous surveillance ou ont pu bénéficier d'instructions quant à une utilisation en toute sécurité de l'appareil et qu'elles ont bien compris les risques inhérents à son utilisation. Cet appareil n'est pas un jouet. Le nettoyage et les opérations d'entretien à effectuer par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

- Si l'appareil n'est pas équipé d'un câble de raccordement électrique avec une fiche ou d'autres dispositifs de coupure du secteur présentant sur chacun des pôles un intervalle de coupure conforme aux conditions de la catégorie de surtension III pour une déconnexion complète, il faut intégrer dans l'installation électrique fixe un disjoncteur conformément aux règles d'installation.

- Si le câble de raccordement électrique de l'appareil est endommagé, il doit être remplacé par le fabricant, son service clientèle ou une personne présentant une qualification analogue afin d'éviter tout danger.

1.3 Avant la première mise en service

• L'appareil doit être monté et raccordé au réseau électrique en se conformant strictement à la notice d'installation fournie séparément. Faites effectuer les travaux nécessaires par un installateur ou un électricien agréé.
• Il convient de respecter la réglementation locale pour le branchement de l'air évacué.
• Éliminez l'emballage conformément aux prescriptions locales.

1.4 Utilisation conforme à l'usage prévu

• Cet appareil est conçu pour l'aspiration de vapeur au-dessus d'un plan de cuisson dans une cuisine domestique.
• Toute réparation, modification ou manipulation sur ou dans l'appareil, en particulier sur des pièces et parties sous tension, ne doit être effectuée que par le fabricant, son service après-vente ou une personne possédant une qualification analogue. Des réparations non conformes peuvent provoquer de graves accidents, des dommages sur l'appareil et l'installation ou des dysfonctionnements. En cas de dysfonctionnement de l'appareil ou de demande de réparation, veuillez tenir compte des indications figurant dans le chapitre 'Service & Support'. En cas de besoin, adressez-vous à notre service clientèle.
• Seules des pièces de rechange d'origine peuvent être employées.
• Conservez soigneusement le mode d'emploi afin de pouvoir vous y référer à tout moment. Remettez-le avec l'appareil, ainsi que la notice d'installation, si vous le revendez ou le cédez à un tiers. De cette manière, le nouveau propriétaire pourra s'informer de l'utilisation adéquate de l'appareil ainsi que des consignes à respecter.

1.5 Si vous avez des enfants

• Les emballages comme les films en plastique et le polystyrène peuvent être dangereux pour les enfants. Risque d'asphyxie ! Garder les éléments d'emballage hors de portée des enfants.
• L'appareil est destiné à être utilisé par des adultes qui ont pris connaissance du contenu du présent mode d'emploi. Les enfants ne perçoivent généralement pas le danger lié à l'utilisation d'appareils électroménagers. Veuillez faire preuve de vigilance et ne laissez pas les enfants jouer avec l'appareil – ils pourraient se blesser.

1.6 Utilisation

• Si l'appareil présente des dommages visibles, ne le mettez pas en service et adressez-vous à notre service clientèle.
• Dès que vous constatez un dysfonctionnement, débranchez l'appareil du secteur.
• Si le câble de raccordement de l'appareil est endommagé, faites-le remplacer par le service clientèle afin d'éviter tout danger.
• Attention: Les parties accessibles peuvent chauffer lorsqu'elles sont utilisées avec des appareils de cuisson.
• Il faut prévoir une ventilation suffisante de la pièce, lorsque le capot de hotte d'aspiration est utilisé en même temps que des appareils brûlant du gaz ou d'autres combustibles.
• Il est interdit de flamber des aliments sous l'appareil. Les filtres métalliques à graisse chargés de graisse pourraient s'enflammer et provoquer un incendie.
• Lors d'une friture sur le plan de cuisson, surveillez l'appareil en permanence durant son fonctionnement. En effet, l'huile utilisée dans la friteuse peut s'enflammer spontanément en cas de surchauffe et provoquer un incendie. En conséquence, surveillez la température de l'huile et maintenez-la en-dessous du point d'inflammation. Veillez également à la propreté de l'huile ; de l'huile encrassée s'enflamme plus facilement.
• Respectez les intervalles de nettoyage des filtres. La non-observation de cette consigne peut entraîner un grave risque d'incendie en raison de la trop épaisse couche de graisse recouvrant les filtres métalliques à graisse.
• Allumez les différentes zones du plan de cuisson uniquement lorsque des ustensiles de cuisson remplis y sont placés, ceci afin d’éviter tout dommage sur l’appareil et le mobilier de la cuisine en raison d’un dégagement trop important de chaleur. Évitez impérativement les flammes ouvertes lors de l’utilisation de cuisinières au fioul, gaz, bois ou charbon.
• Durant le fonctionnement du ventilateur d'extraction, assurez un apport en air frais suffisant afin d'éviter une dépression perturbatrice dans la cuisine et de garantir une extraction optimale.
• Évitez les courants d'air transversaux qui pourraient souffler les vapeurs se trouvant au-dessus du plan de cuisson.
• pport d'air frais suffisante. Ne s'applique pas aux appareils à recyclage d'air.
• En cas d'utilisation simultanée de foyers (p. ex. chauffages au bois, gaz, fioul ou charbon), un fonctionnement sans risque n'est possible que lorsqu'une dépression ambiante de 4 Pa (0,04 mbar) n'est pas dépassée sur le lieu d'installation de l'appareil. Risque d'intoxication! Assurez une amenée d'air frais suffisante, p. ex. par le biais d'ouvertures non obturables dans les portes ou les fenêtres et en association avec des coffrets muraux d'amenée/d'évacuation d'air ou autres mesures techniques.
• Lors de travaux d'entretien effectués sur l'appareil, y compris lors du remplacement de lampes, mettez l'appareil hors tension : dévissez complètement les fusibles ou déclenchez le coupe-circuit automatique ou encore débranchez la prise du secteur.
• Lors de travaux de nettoyage, veillez à ce qu'en aucun cas de l'eau ne pénètre dans l'appareil. Utilisez seulement un chiffon modérément humide. N'aspergez jamais d'eau l'intérieur ou l'extérieur de l'appareil et n'utilisez jamais d'appareil de nettoyage à vapeur. L'eau pénétrant à l'intérieur peut provoquer des dommages.

Emballage

- Les éléments d'emballage (carton, film en plastique PE et polystyrène PSE) sont marqués et doivent si possible être recyclés ou éliminés de façon écologique.

Désinstallation

- Débrancher l'appareil du secteur. Pour les appareils branchés de façon fixe, faire appel à un électricien agréé!

Sécurité

- Pour éviter les accidents dus à une utilisation non conforme, en particulier par des enfants qui jouent, rendre l'appareil inutilisable.

- Retirer la fiche de la prise électrique ou faire démonter le branchement par un électricien. Couper ensuite le câble d'alimentation de l'appareil.

Élimination

- L'appareil usagé n'est pas un déchet sans valeur. Une élimination en bonne et due forme permettra de recycler les matières premières.

- Le symbole se trouve sur la plaque signalétique de l'appareil. Il indique qu'une élimination avec les déchets ménagers normaux est interdite.

- L'appareil doit être éliminé conformément à la réglementation locale. Veuillez vous adresser aux autorités compétentes de votre commune, au centre de recyclage local pour les déchets ménagers ou au commerçant auquel vous avez acheté cet appareil pour obtenir davantage d'informations sur le traitement, la récupération et la réutilisation de ce produit.

3.1 Description de l'appareil

Cet appareil est conçu pour l'aspiration de vapeurs au-dessus d'un plan de cuisson dans une cuisine domestique et peut être utilisé en mode d'évacuation d'air ou de recyclage d'air.

3.2 Mode d'évacuation d'air

La vapeur émanant du plan de cuisson est aspirée par un ventilateur. L'air est nettoyé à travers le filtre métallique à graisse et évacué vers l'extérieur par une conduite et un manchon d'évacuation avec clapet de retenue intégré.

Une arrivée d'air frais suffisante doit être assurée pendant le fonctionnement. Toute évacuation d'air nécessite un apport d'air frais.

3.3 Mode de recyclage d'air

Une fois passées par le filtre métallique à graisse, les vapeurs venant du plan de cuisson sont libérées pour une grande partie des odeurs dérangeantes via un filtre à charbon actif et expulsées dans la pièce via les fentes d'aération situées sur l'appareil.

Si l'appareil ne dispose pas de filtres à charbon actif, ces filtres doivent être commandés et mis en place avant la mise en service.

3.4 Équipement

• Tiroir coulissant ■ 2 filtres métalliques à graisse
• Eclairage
• 1 filtre à charbon actif (uniquement en mode de recyclage d'air, non compris dans la livraison)
• 1 ventilateur d'extraction avec 3 niveaux de puissance
• Niveau 1 = faible, 2 = moyen, 3 = fort

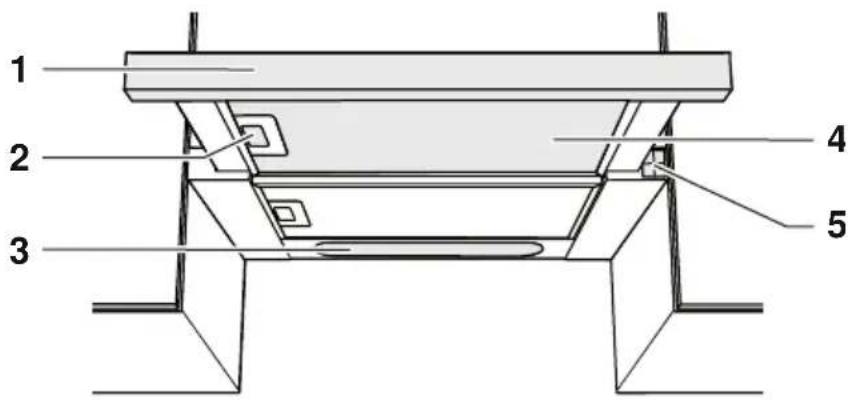

3.5 Structure

1 2 3 4 5

1 Tiroir coulissant

2 Poignée

3 Eclairage avec cache

4 Filtre métallique à graisse

5 Eléments de commande

3.6 Éléments de commande

Niveau de ventilateur 2

Niveau de ventilateur 3

Activation/désactivation du ventilateur d'extraction

Allumage/extinction de l'éclairage

Selon le modèle et l'équipement, l'exécution de votre appareil peut différer par certains détails de la version standard décrite ici.

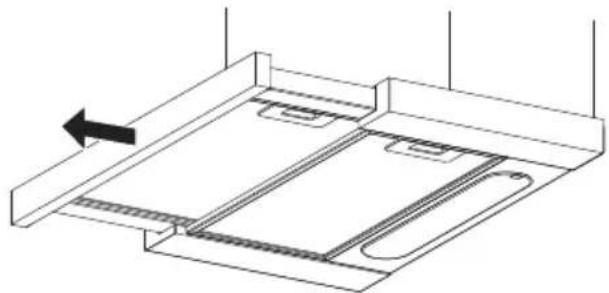

4.1 Mise en marche de l'appareil

Le ventilateur d'extraction peut être activé seulement lorsque le tiroir coulissant est sorti.

▶ Sortir le tiroir coulissant.

L'appareil atteint son efficacité maximale lorsque le tiroir coulissant est entièrement sorti.

4.2 Ventilateur d'extraction

▶ Activer le ventilateur d'extraction au niveau 1 en actionnant la touche ▶ Activer le niveau 2 en actionnant la touche ▶ Activer le niveau 3 en actionnant la touche ▶ Désactiver le ventilateur d'extraction en actionnant de nouveau la touche

Nous recommandons de mettre l'appareil en marche au niveau 25 minutes avant de commencer la cuisson. Laissez l'appareil fonctionner encore pendant env. 15 minutes après la fin de la cuisson afin d'éliminer complètement les odeurs.

4.3 Éclairage

▶ Actionner la touche pour allumer l'éclairage. ▶ Actionner de nouveau la touche pour éteindre l'éclairage.

L'éclairage ne s'éteint pas automatiquement lorsque le tiroir coulissant est rentré.

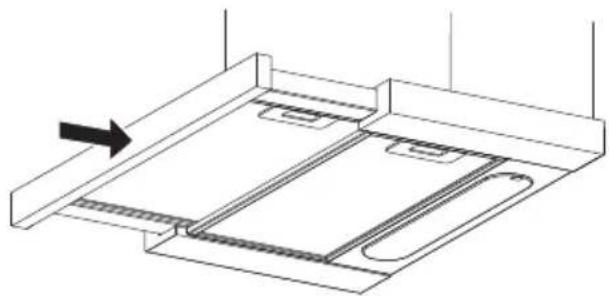

4.4 Arrêt de l'appareil

- Rentrer entièrement le tiroir coulissant.

- Le ventilateur d'extraction se désactive, même si la touche est actionnée.

Sortir à nouveau partiellement le tiroir coulissant réactive le ventilateur d'extraction au niveau préréglé.

5.1 Nettoyage du boîtier

Veillez à ce qu'en aucun cas de l'eau ne pénètre dans le boîtier! La présence d'eau dans le boîtier peut provoquer des dommages.

N'utilisez pas de produits abrasifs, d'éponges abrasives, de paille de fer, etc. pour nettoyer l'appareil. Cela endommagerait les surfaces. Mettez l'appareil hors tension, dévissez le fusible ou déclenchez le coupe-circuit automatique.

Nettoyage de l'extérieur/intérieur

▶ Nettoyez les surfaces extérieures avec un chiffon chaud et humide en ajoutant un peu de liquide vaisselle. Séchez soigneusement. - De la graisse et de la condensation peuvent se déposer sur les faces intérieures à proximité des filtres métalliques à graisse et le tiroir. - Nettoyez avec un chiffon chaud et humide en ajoutant un peu de liquide vaisselle. Frottez éventuellement avec une brosse et séchez soigneusement avec de l'essuie-tout.

5.2 Filtres métalliques à graisse

Dans le cadre d'une utilisation normale, les filtres métalliques à graisse doivent être nettoyés au moins une fois par mois. Dans le cas d'un entretien optimal, le bon fonctionnement des filtres métalliques à graisse est assuré pendant des années.

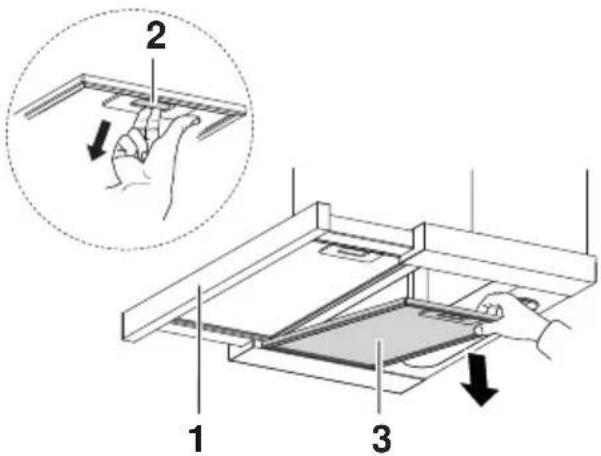

Démontage

Veillez à ne pas endommager les filtres métalliques à graisse.

- Sortez entièrement le tiroir coulissant 1. - Poussez la poignée 2 sur le filtre métallique à graisse vers l'intérieur.

- Le filtre métallique à graisse 3 se détache.

▶ Tirez avec précaution le filtre métallique à graisse 3 du support par le bas. ▶ Nettoyez le filtre métallique à graisse 3.

Nettoyage

▶ Nettoyez les filtres métalliques à graisse 3 au lave-vaisselle. ▶ Sur le lave-vaisselle, sélectionnez le programme «Intensif» ou «Fort» avec un prélavage à chaud.

Les filtres métalliques à graisse peuvent se décolorer légèrement suite au nettoyage. Cela n'altère toutefois en rien leur efficacité.

1 2 3

Si vous n'avez pas de lave-vaisselle :

▶ Nettoyez les filtres métalliques à graisse 3 dans un bain d'eau chaude savonneuse. ▶ Laissez tremper les filtres métalliques à graisse 3 pendant environ deux heures dans un bain d'eau chaude savonneuse, puis nettoyez-les avec une brosse. Rincez-les soigneusement à l'eau claire et froide.

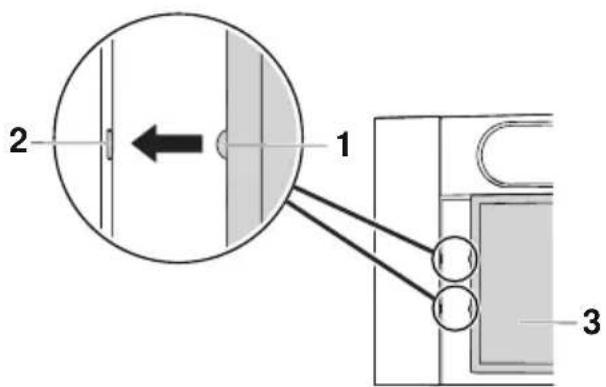

Montage

Le montage s'effectue dans l'ordre inverse.

2 1 3

Assurez-vous que tous les goujons de centrage 1 sont bien placés en position 2 dans les fentes.

5.3 Filtre à charbon actif longlife

Le filtre à charbon actif Longlife doit être nettoyé et activé tous les deux mois en utilisation normale. Dans le cas d'un entretien optimal, la durée de vie du filtre à charbon actif Longlife est de 3 ans.

Mettez l'appareil hors tension, dévissez le fusible ou déclenchez le coupe-circuit automatique.

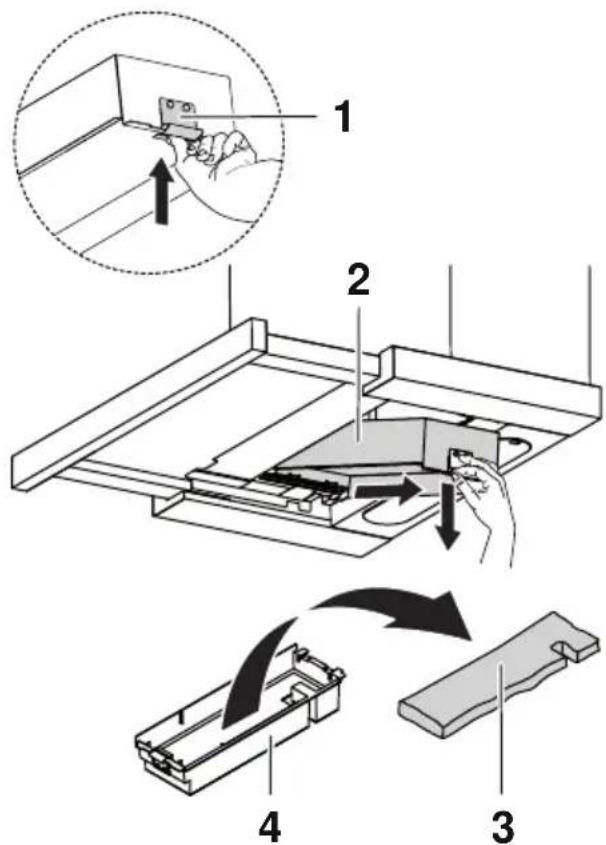

Démontage

▶ Sortez entièrement le tiroir coulissant et retirez les deux filtres métalliques à graisse. ▶ Actionnez le verrou 1 et sortez l'unité à filtre à charbon actif 2 par le bas et tirez-la du support. ▶ Retirez la natte du filtre à charbon actif 3 du cadre 4.

Nettoyage et activation

▶ Nettoyez la natte du filtre à charbon actif 3 au lave-vaisselle. ▶ Sur le lave-vaisselle, sélectionnez le programme «Intensif» ou «Fort» avec un prélavage à chaud. Nettoyez séparément pour éviter que des restes d'aliments ne se fixent sur la natte du filtre à charbon actif 3.

Si vous n'avez pas de lave-vaisselle:

Nettoyez la natte du filtre à charbon actif 3 dans un bain d'eau avec du liquide vaisselle courant, laissez-la tremper pendant une heure, puis rincez-la soigneusement. Pour réactiver le charbon actif, faites sécher la natte du filtre à charbon actif 3 sans cadre 4 au four. - Sélectionnez la chaleur voûte et sole ou l'air chaud 100 °C et faites sécher la natte du filtre à charbon actif 3 sur la grille pendant une heure.

Le filtre à charbon actif Longlife usagé peut être éliminé avec les ordures ménagères ou dans un centre de recyclage adéquat.

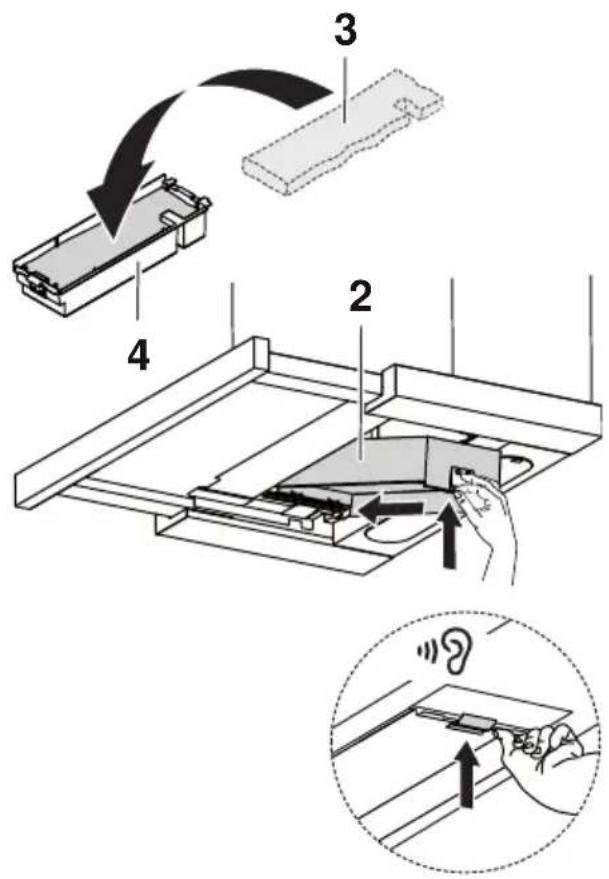

Montage

▶ Mettez la natte du filtre à charbon actif 3 en place dans le cadre 4. - Placez l'unité à filtre à charbon actif 2 dans le support et appuyez. ▶ Remettez les deux filtres métalliques à graisse en place et refermez le tiroir coulissant. ▶ Enclenchez le coupe-circuit ou vissez le fusible.

5.4 Filtr à charbon actif standard

Le filtre à charbon actif standard doit être remplacé au bout de trois à six mois de service. Les filtres à charbon actif standard ne peuvent être lavés ou régénérés.

Mettez l'appareil hors tension, dévissez le fusible ou déclenchez le coupe-circuit automatique.

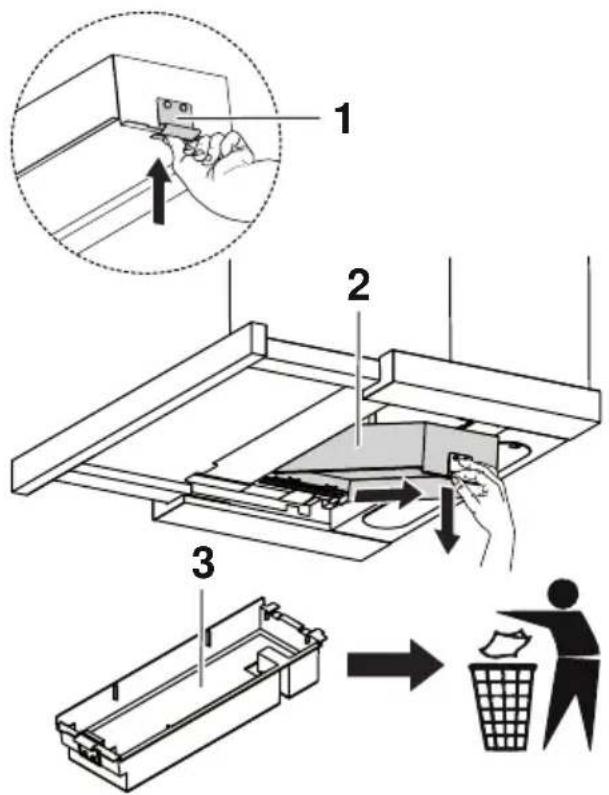

Démontage/montage

▶ Sortez entièrement le tiroir coulissant et retirez les deux filtres métalliques à graisse. ▶ Actionnez le verrou 1 et sortez l'unité à filtre à charbon actif 2 par le bas et retirez-la du support. ▶ Éliminez l'unité à filtre à charbon actif 3 et remplacez-la. ▶ Le montage s'effectue dans l'ordre inverse.

Le filtre à charbon actif standard usagé peut être éliminé avec les ordures ménagères ou dans un centre de recyclage adéquat.

5.5 Remplacement des lampes DEL

Mettez l'appareil hors tension, dévissez le fusible ou déclenchez le coupe-circuit automatique. Les lampes DEL chauffent lors de leur fonctionnement ! Laissez-les refroidir préalablement.

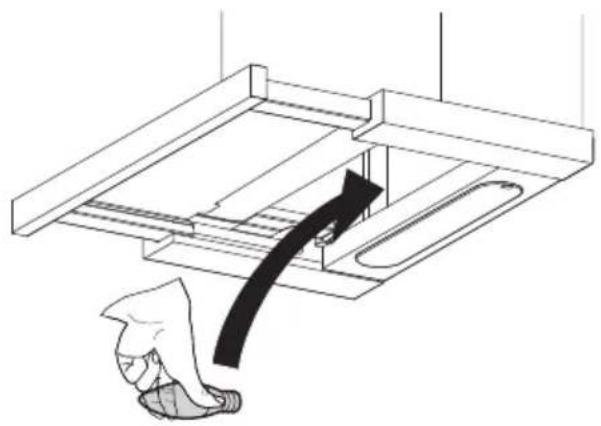

Démontage/montage

▶ Démontez les deux filtres métalliques à graisse.

- L'accès à la protection de la lampe est maintenant libéré dans la partie arrière.

▶ Remplacez la lampe par une nouvelle du même type (voir la désignation sur le boîtier de la lampe ou sur la plaque signalétique).

- Remettez en place les filtres métalliques à graisse, revissez le fusible ou réenclenchez le coupe-circuit automatique.

6.1 Que faire lorsque...

... l'éclairage ne fonctionne pas

Cause possible Remède
Le fusible ou le coupe-circuit automatique de l'ap-partement ou de la mai-son est défectueux.	Changer le fusible.Réenclencher le coupe-circuit automatique.
Interruption de l'alimenta-tion électrique.	Contrôler l'alimentation électrique.
La lampe DEL est défec-tueuse.	Changer la lampe DEL.

... l'appareil n'assure pas une ventilation suffisante

Cause possible Remède
• Les filtres métalliques à graisse sont encrassés.	▸ Nettoyer les filtres métalliques à graisse.
• Uniquement en mode de recyclage d'air: les filtres à charbon actif sont saturés.	▸ Nettoyer et activer les filtres à charbon actif ou les remplacer.
• Uniquement en mode d'évacuation d'air: l'amenée d'air frais est insuffisante.	▸ Garantir l'amenée d'air frais.

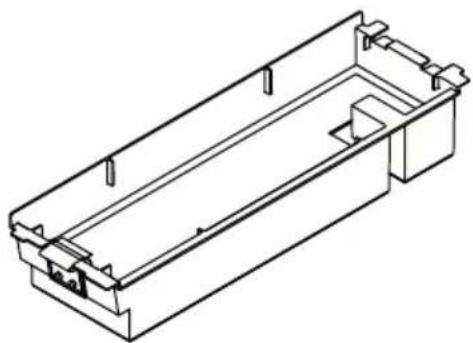

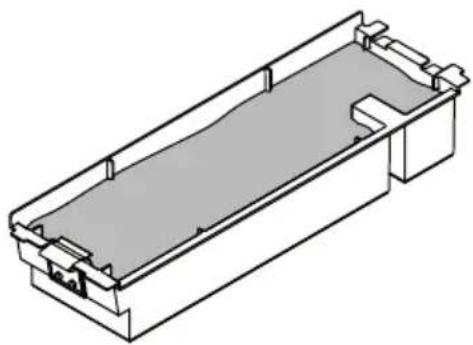

7 Accessoires et pièces de rechange

Pour les commandes, indiquer le numéro de modèle de l'appareil et la désignation précise de l'accessoire ou de la pièce de rechange.

Lampe DEL (E14)

Filtre métallique à graisse

Filtre à charbon actif Longlife

Filtre à charbon actif standard

Raccordement électrique

▶ Voir plaque signalétique.

▶ Retirer les filtres métalliques à graisse.

La plaque signalétique se trouve à l'intérieur de l'appareil.

8.1 Fiche technique du produit

Conformément au règlement (UE) n° 65/2014 et n° 66/2014

Description Abréviations Unité Grandeur
Marque S - V-ZUG SA
Identification du modèle M - 61026/61027
Consommation annuelle d’énergie	AEC_hood	kWh/a	39,7
Indice d’efficacité énergétique EEI hood		% 46,6
Classe d’efficacité énergétique EEC -		A
Efficacité fluidodynamique	FDE_hood	% 33,5
Classe d’efficacité fluidodynamique	FDEC	-	A
Efficacité lumineuse	LE_hood	lux/W	9,0
Classe d’efficacité lumineuse	LEC	-	E
Efficacité de filtration des graisses	GFE_hood	% 66,0
Classe d’efficacité de filtration des graisses	GFEC	-	D
Débit d’air à la vitesse minimale	Q_min	m3/h	256,0
Débit d’air à la vitesse maximale (sauf en mode rapide ou intensif)	Q_max	m3/h	647,0
Débit d’air en mode rapide ou intensif	Q_boost	m3/h	-
Emission de bruit aérien pondé-rée A à la vitesse minimale	SPE_min	dBA	46,0
Emission de bruit aérien pondé-rée A à la vitesse maximale	SPE_max	dBA	67,0
Emission de bruit aérien pondérée A en mode rapide ou intensif	SPE_boost	dBA -
Puissance absorbée mesurée appareil éteint	P_0	W	-
Puissance absorbée mesurée appareil en veille (mode standby)	P_s	W	-
Facteur d'accroissement dans le temps	f - 0,8
Débit volumique d'air mesuré au point de rendement maximal	Q_BEP	m3/h	336,0
Pression d'air mesurée au point de rendement maximal	P_BEP	PA	434,0
Puissance d'entrée électrique mesurée au point de rendement maximal	W_BEP	W	121,0
Puissance nominale du système d'éclairage	W_L	W	6,0
Eclairement moyen du système d'éclairage sur le plan de cuisson	E_middle	lux	54,0
Niveau de puissance acoustique	Lwa	dBA	67,0

9 Index

Accessoires 23

Activation... 13

Consignes de sécurité

Avant la première mise en service 7

Conditions de fonctionnement...... 6

Si vous avez des enfants.... 7

Utilisation.... 8

Utilisation conforme à l'usage prévu 7

Contrat d'entretien 27

Désactivation 14

Description de l'appareil 11

Désinstallation 10

Domaine de validité : 2

Eclairage.... 13

Eléments de commande..... 12, 28

Élimination.... 10

Emballage 10

Enfants 7

Entretien et maintenance.... 15

Équipement.... 11

Famille de produits.... 2

Fiche technique du produit.... 25

Mise en service 7

Mode d'évacuation d'air.... 11

Mode de recyclage d'air 11

Nettoyage

Boîtier 15

Filtre à charbon actif.... 17

Filtres métalliques à graisse..... 16

Numéro de modèle 2

Plaque signalétique... 24

Que faire lorsque

l'appareil n'assure pas une ventilation suffisante.... 22

l'éclairage ne fonctionne pas...... 22

Questions 27

Raccordement électrique... 24

Remplacement de la lampe 21

Sécurité... 10

Service et assistance 27

Structure 12

Symboles.... 5

Type.... 2

10 Service et assistance

Le chapitre «Éliminer soi-même des dérangements» vous donne des informations précieuses pour résoudre les petits dérangements. Vous pouvez ainsi éviter de faire appel à un technicien de service et économiser les éventuels coûts afférents.

Vous trouverez les informations sur la garantie V-ZUG à l'adresse www.vzug.com → Service → Informations sur la garantie. Veuillez les lire attentivement.

Veuillez enregistrer votre appareil V-ZUG le plus tôt possible:

• en ligne via www.vzug.com → Service → Saisie des données de garantie ou
• en utilisant la carte d'inscription jointe.

En cas de dérangement, vous bénéficierez ainsi de la meilleure assistance possible dès la période de garantie de l'appareil. Pour l'enregistrement, vous aurez besoin du numéro de fabrication (no. FN) et de la désignation de l'appareil. Ces informations se trouvent sur la plaque signalétique de votre appareil.

Les informations de mon appareil :

FN: ____ Appareil: ____

Gardez toujours ces informations sur l'appareil à portée de main lorsque vous contactez V-ZUG. Merci beaucoup.

▶ Retirer les filtres métalliques à graisse.

- La plaque signalétique se trouve à l'intérieur de l'appareil.

Votre demande de réparation

En composant le numéro d'assistance gratuit 0800 850 850, vous serez directement mis(e) en contact avec le centre d'entretien

V-ZUG le plus proche de chez vous. Après avoir indiqué votre numéro de contrat par téléphone, nous conviendrons avec vous d'une date de rendez-vous sur place très rapidement.

Questions d'ordre général, accessoires, contrat d'entretien

V-ZUG se tient à votre disposition pour répondre à toutes vos questions administratives ou techniques d'ordre général, prendre vos commandes d'accessoires et de pièces de rechange, ou vous informer sur les possibilités de contrats d'entretien. Vous pouvez nous joindre par téléphone au + 41 58 767 67 67 ou par Internet à l'adresse www.vzug.com.

11 Brèves instructions

Niveau de ventilateur 2

Niveau de ventilateur 3

Activation/désactivation du ventilateur d'extraction

Allumage/extinction de l'éclairage
