Type de produit	Roues de vélo (frein à disque)
Marque	Shimano
Modèle	WHR9170C60TUF12
Catégorie	Roues de route
Compatibilité freins	Freins à disque (ne pas utiliser avec freins sur jante)
Type d'axe	Axe traversant 12 mm (avant et arrière)
Matériau de la jante	Carbone
Hauteur de jante	60 mm
Type de pneu	Tubulaire
Utilisation recommandée	Surfaces pavées uniquement
Pression d'air max	Se référer aux indications sur le pneu et la jante
Composants fournis	Clé à rayons
Entretien	Nettoyage avec détergent neutre. Ne pas utiliser de nettoyeur haute pression. Ne pas huiler l'intérieur du moyeu.
Sécurité - Inspections avant usage	Vérifier l'état des pneus, rayons, jantes, fixation des roues, freins.
Période de rodage	Les freins à disque nécessitent un rodage; la puissance de freinage augmente progressivement.
Réparabilité	Contacter le revendeur pour installation, réglage et remplacement. Tension des rayons à faire vérifier après 1000 km.
Garantie	Non garantie contre l'usure naturelle
Dimensions (hauteur jante)	60 mm

FOIRE AUX QUESTIONS - WHR9170C60TUF12 SHIMANO

Quels types de freins sont compatibles avec ces roues ?

Ces roues sont conçues exclusivement pour les freins à disque. Ne pas utiliser avec des freins sur jante, cela pourrait endommager les jantes et provoquer un accident.

Quel est le type d'axe utilisé ?

Ces roues utilisent un axe traversant 12 mm (avant et arrière). Elles doivent être associées à une fourche/cadre spécial et à l'axe traversant approprié.

Ces roues sont-elles compatibles avec les pneus tubeless ?

Non, ces roues sont conçues pour les pneus tubulaires. Vérifiez que les pneus sont fermement collés aux jantes avant chaque utilisation.

Quelle pression d'air maximale pour les pneus ?

Utilisez la pression d'air indiquée sur le pneu et la jante. Si les pressions maximales diffèrent, ne dépassez pas la valeur la plus petite.

Puis-je utiliser ces roues sur des chemins de terre ou des surfaces non pavées ?

Non, ces roues de route sont conçues uniquement pour les surfaces pavées. Une utilisation sur des surfaces non revêtues risque de voiler ou d'endommager les roues.

Comment entretenir les roues ?

Nettoyez les roues avec un détergent neutre. N'utilisez pas de nettoyeur haute pression. Ne huilez pas l'intérieur du moyeu. Pour la tension des rayons, consultez un revendeur après 1000 km.

Que vérifier avant chaque sortie ?

Avant d'utiliser le vélo, vérifiez : l'état des pneus (collés correctement), l'absence de rayons cassés ou desserrés, l'absence de fissures ou bosses sur la jante, la fixation des roues, l'épaisseur des plaquettes de frein (au moins 0,5 mm) et l'absence de fuite de liquide de frein.

Les freins à disque ont-ils une période de rodage ?

Oui, les freins à disque ont une période de rodage. La puissance de freinage augmente progressivement. Assurez-vous de ressentir cette augmentation pour éviter une perte de contrôle. Cela s'applique aussi après le remplacement des plaquettes ou du disque.

Puis-je réparer moi-même la roue ?

Pour toute installation, réglage ou remplacement, contactez votre revendeur ou un distributeur. Des clés à rayons spéciales sont disponibles en option. Ne tentez pas de démonter ou modifier le produit.

Où trouver plus d'informations techniques ?

Consultez le manuel du revendeur sur le site Shimano (https://si.shimano.com) pour des informations détaillées destinées aux mécaniciens professionnels.

MODE D'EMPLOI WHR9170C60TUF12 SHIMANO

Table des matières

MISE EN GARDE IMPORTANTE.... 3

Informations importantes concernant la sécurité.... 4

Remarque 6

Inspections régulières avant d'utiliser le vélo 7

Noms des pièces....8

Mise en GARDE importante

- Contactez votre revendeur ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce mode d'emploi avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. Utiliser le levier de déverrouillage de l'axe incorrectement pourrait entraîner le détachement de la roue, etc. et conduire à des blessures graves suite à une chute ou une collision.
• Utilisez la pression d'air adéquate indiquée sur le pneu et la jante. Si les pressions maximales indiquées sur le flanc du pneu et sur la jante diffèrent, veillez à ne pas dépasser la pression maximale dont la valeur est la plus petite.
• Avant d'utiliser le vélo, vérifiez que des rayons ne sont pas tordus ou desserrés dans les roues, et que la surface de la jante ne présente aucune bosse, éraflure ou fissure. N'utilisez pas la roue si vous observez l'une de ces anomalies. En effet, la roue pourrait se briser et entraîner votre chute. Vérifiez également qu'il n'y a pas de pelage ou de fissures du carbone.
• N'utilisez pas les roues de route sur des surfaces non pavées. Les roues de route sont conçues pour des surfaces pavées. Si les roues sont utilisées sur des surfaces sans revêtement, elles risquent de se voiler ou d'être endommagées et des accidents risquent de se produire.
• Ne les utilisez pas avec des freins sur jante. Ces roues sont conçues exclusivement pour être utilisées avec des freins à disque. Utiliser ces roues avec des freins sur jante peut endommager les jantes et conduire à un accident qui peut entraîner des blessures graves voire un décès.
• Vérifiez que le levier de déverrouillage de l'axe n'interfère pas avec le disque de frein même lorsqu'il est complètement engagé. Le levier de déverrouillage de l'axe pourrait interférer avec le disque de frein si il est du côté du disque de frein, ce qui est dangereux. Si le levier de déverrouillage d'axe interfère avec le disque de frein, arrêtez immédiatement d'utiliser le vélo et contactez votre revendeur ou un distributeur.

Levier de déverrouillage d'axe Disque de frein

- Pour en savoir plus sur l'axe E-THRU, reportez-vous au mode d'emploi de l'axe E-THRU.

Roue (axe traversant) F12 (axe avant 12 mm), R12 (axe arrière 12 mm)

- Cette roue peut uniquement être utilisée en association avec la fourche avant/le cadre spécial et l'axe traversant. En cas d'utilisation avec un autre cadre/une autre fourche avant ou un autre axe traversant, la roue risque de se détacher du vélo pendant que vous roulez et vous risquez de vous blesser grièvement.

Roue tubulaire

- Avant d'utiliser le vélo, vérifiez si les pneus sont fermement collés aux jantes. Si les pneus se défont pendant que vous roulez, vous pouvez tomber et vous blesser grièvement.

Attention

• Veuillez noter qu'une jante plus haute est plus facilement affectée par le vent et rend la conduite instable. Période de rodage
• Les freins à disque ont une période de rodage, et la puissance de freinage augmente graduellement au fur et à mesure de la progression de cette période de rodage. Assurez-vous que vous ressentez de telles augmentations. Sinon, vous risqueriez de perdre le contrôle de votre vélo, de tomber et de vous blesser grièvement. La même chose risque de se produire lorsque les plaquettes de frein ou le disque de frein sont remplacés.

Remarque

• Pour utiliser la clé à rayons fournie, contactez votre revendeur ou un distributeur pour obtenir de l'aide. - Des clés à rayons spéciales sont disponibles en option. - Veuillez ne pas huiler les pièces internes du moyeu. Sinon, la graisse s'en échappera. - Nous vous recommandons de demander à un revendeur de régler la tension des rayons si une différence de tension est constatée, et après 1 000 km d'utilisation. - Ne nettoyez pas la zone du moyeu avec un nettoyeur à haute pression. L'eau risque d'entrer dans les moyeux, ce qui peut diminuer leur performance. Utilisez un détergent neutre pour nettoyer les roues. Les autres produits de nettoyage risquent de détériorer les roues. Ne nettoyez aucune zone qu'il est demandé de ne pas nettoyer. - Ne frottez pas trop fort les autocollants ni les zones laquées ou imprimées des roues. Cela risquerait de décoller les autocollants ou d'endommager le laquage ou les mentions imprimées. - Veillez également à lire le manuel des freins à disque. - Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. - Afin de préserver au maximum les performances, nous recommandons fortement l'utilisation de lubrifiants et de produits d'entretien SHIMANO.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous chez le revendeur ou un distributeur.

• Est-ce que le pneu de la roue tubulaire est installé correctement ? • Y a-t-il des rayons cassés ou desserrés ?
• Est-ce que la surface de la jante présente des coups, est abîmée ou fissurée ? • Est-ce que les roues sont bien fixées ?
• Y a-t-il des traces de fuite du liquide de frein ? • L'épaisseur des plaquettes est-elle d'au moins 0,5 mm ? • Le disque de frein est-il fissuré ou déformé ? • Est-ce difficile de faire tourner les roues ?
• Est-ce que les roues font un bruit anormal ?

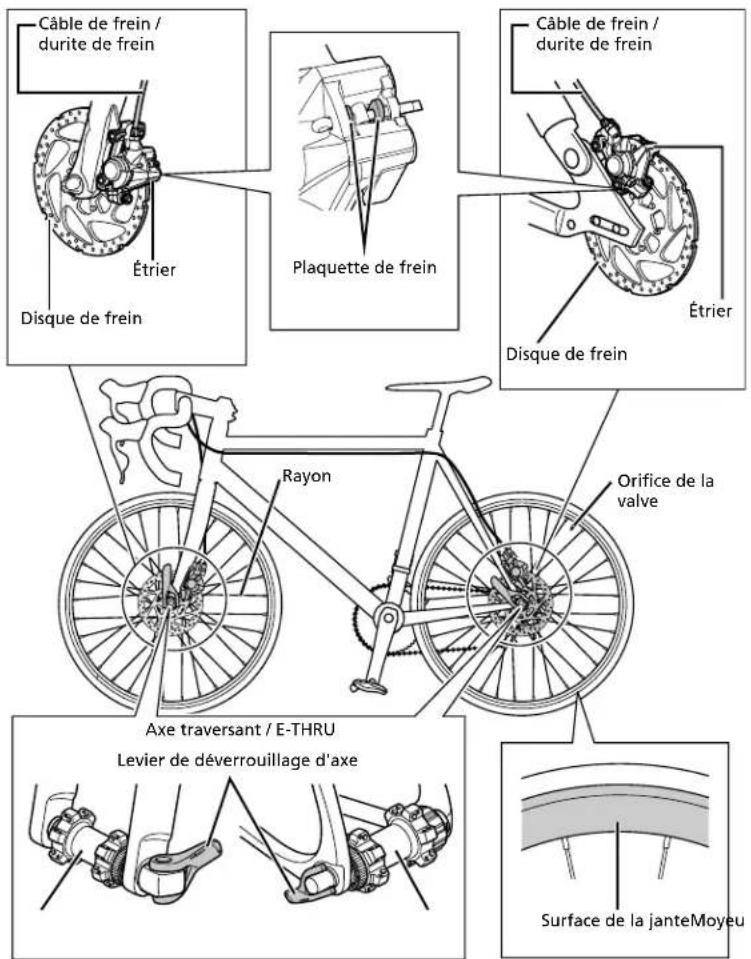

Noms des pièces

Câble de frein / durite de frein Étrier Disque de frein Plaquette de frein Câble de frein / durite de frein Étrier Disque de frein Rayon Orifice de la valve Axe traversant / E-THRU Levier de déverrouillage d'axe Surface de la janteMoyeu
