Type de produit	Boîtier de disque dur externe USB 2.0 pour disque SATA 3.5"
Marque	StarTech.com
Modèle	SAT3510U2VGB
Compatible disques	Disques durs SATA 3.5" (1.5 Gb/s et 3.0 Gb/s)
Interface	USB 2.0
Chipset	SunPlus SPIF301
Taux de transfert max	480 Mbps
Matériau du boîtier	Aluminium
Dimensions (L x l x H)	193 mm x 113 mm x 31 mm
Poids	325 g
Alimentation	Adaptateur secteur 12V DC, 2000 mA
Consommation électrique	24 W max
Indicateurs LED	Vert fixe (alimentation), vert clignotant (activité disque)
Systèmes d'exploitation supportés	Windows 2000/XP/Vista/7, Mac OS 9.0+, Linux
Contenu de l'emballage	Boîtier, manuel, kit de vis (4), support plastique, câble USB A-B, adaptateur secteur
Garantie	2 ans
Fonctions principales	Stockage externe, partage de fichiers, sauvegarde de données, archivage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ni d'aérosols.
Sécurité	Manipuler le disque dur avec précaution. Utiliser un bracelet antistatique lors de l'installation. Débrancher l'adaptateur avant toute intervention.
Pièces détachées et réparabilité	Adaptateur secteur, câble USB et vis disponibles sur le site StarTech.com. Réparation par un technicien qualifié recommandée.
Informations générales	Fabriqué en Chine. Certification FCC classe B. Numéro de pièce : SAT3510U2VGB.

FOIRE AUX QUESTIONS - SAT3510U2VGB StarTech.com

Comment installer un disque dur dans le boîtier SAT3510U2VGB ?

Retirez le panneau arrière, insérez le disque dur SATA 3.5" en alignant le connecteur SATA, fixez-le avec les vis fournies, puis refermez le boîtier. Branchez l'adaptateur secteur et le câble USB. Allumez le boîtier avec l'interrupteur On/Off. Le système détectera le disque.

Quels types de disques durs sont compatibles ?

Ce boîtier accepte les disques durs SATA 3.5" au format standard, avec des vitesses de transfert de 1.5 Gb/s ou 3.0 Gb/s. Il ne supporte pas les disques SSD SATA 2.5" sans adaptateur.

Le boîtier nécessite-t-il l'installation d'un pilote ?

Non. Sous Windows, macOS et Linux, les pilotes sont intégrés. Branchez simplement le câble USB et le boîtier est reconnu automatiquement.

Comment formater et partitionner le disque dur une fois installé ?

Sous Windows, ouvrez 'Gestion des disques' (diskmgmt.msc). Initialisez le disque (GPT ou MBR), créez un volume et formatez-le (NTFS recommandé). Sous macOS, utilisez 'Utilitaire de disque' (format Mac OS étendu ou exFAT).

La LED du boîtier ne s'allume pas. Que faire ?

Vérifiez que l'adaptateur secteur est branché correctement et que la prise fonctionne. Assurez-vous que l'interrupteur On/Off est en position marche. Si le problème persiste, testez avec un autre adaptateur secteur 12V 2A.

Le disque dur n'est pas détecté par l'ordinateur. Comment résoudre ?

Vérifiez la connexion USB (essayez un autre port). Assurez-vous que le disque est correctement inséré dans le boîtier. Sous Windows, ouvrez 'Gestion des disques' pour voir si le disque apparaît. Si le disque est neuf, initialisez-le et formatez-le.

Quelle est la vitesse de transfert maximale ?

Le boîtier utilise l'interface USB 2.0 avec une vitesse théorique maximale de 480 Mbps (60 Mo/s). Les performances réelles dépendent du disque dur et du système hôte.

Le boîtier est-il compatible avec les disques SSD SATA ?

Oui, mais uniquement les SSD au format 3.5" (rares) ou en utilisant un adaptateur 2.5" vers 3.5". Le boîtier n'est pas conçu pour les SSD 2.5" sans support.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, d'alcool ou d'eau. Débranchez l'adaptateur avant le nettoyage.

Où puis-je trouver les pièces de rechange ?

Visitez le site StarTech.com et recherchez 'SAT3510U2VGB' pour commander un adaptateur secteur, un câble USB ou un kit de vis. La garantie de 2 ans couvre les défauts de fabrication.

MODE D'EMPLOI SAT3510U2VGB StarTech.com

Le produit actuel peut varier des photos

Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception. • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps du manuel, StarTech. com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des matières

Contenu de l'emballage.... 1 Configuration requise.... 1

Guide matériel

Vue Panneau Avant 2 Vue Panneau Arrière 2

INSTALLATION....3

Installation du Matériel....3 Installation du Logiciel....6

Informations sur la garantie....8

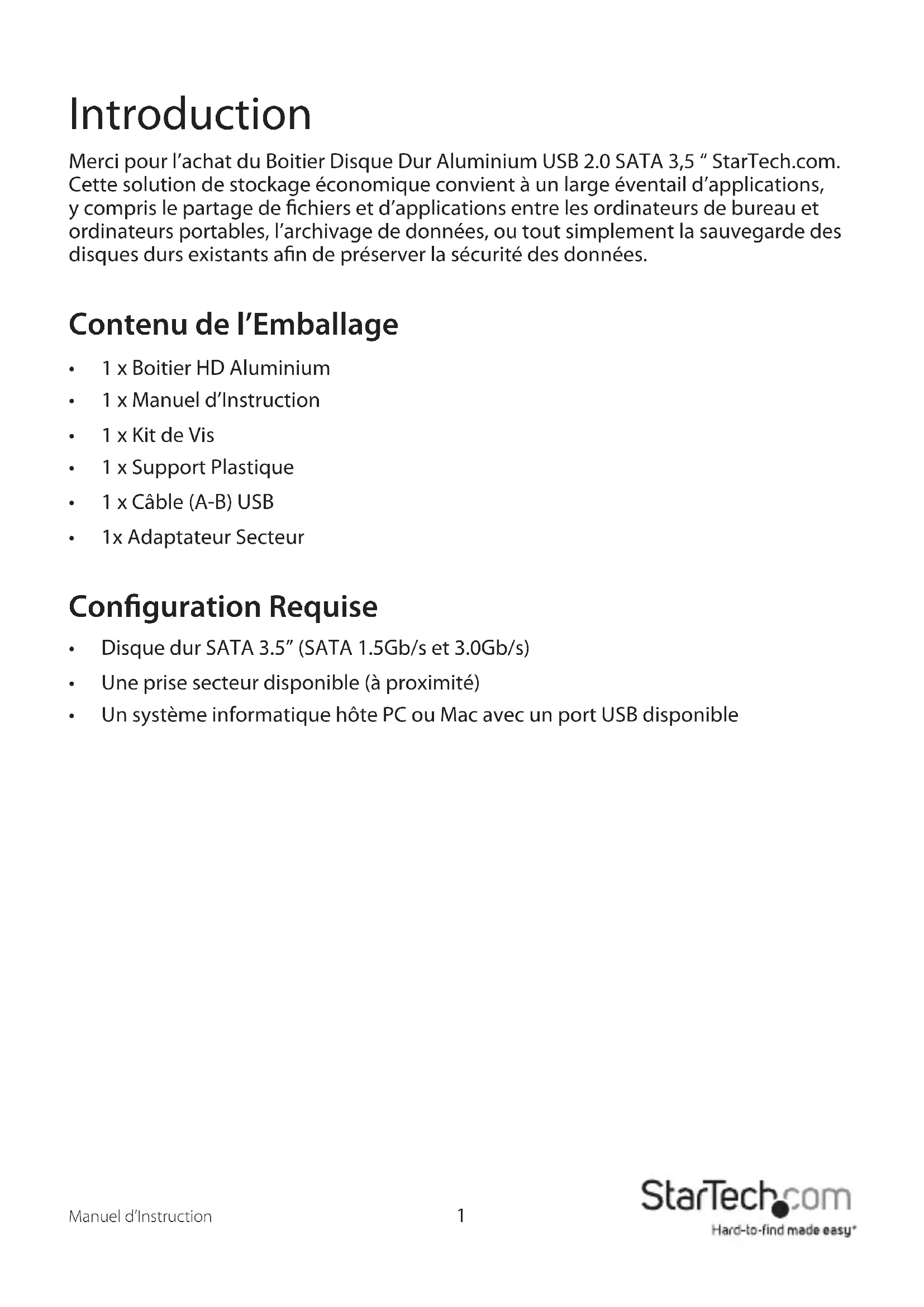

Merci pour l'achat du Boitier Disque Dur Aluminium USB 2.0 SATA 3,5 "StarTech. com. Cette solution de stockage économique convient à un large éventail d'applications, y compris le partage de fichiers et d'applications entre les ordinateurs de bureau et ordinateurs portables, l'archivage de données, ou tout simplement la sauvegarde des disques durs existants afin de préserver la sécurité des données.

Contenu de l'emballage

• 1 x Boîtier HD Aluminium • 1 x Manuel d'Instruction • 1 x Kit de Vis • 1 x Support Plastique • 1 x Câble (A-B) USB • 1 x Adaptateur Secteur

Configuration requise

• Disque dur SATA 3.5" (SATA 1.5Gb/s et 3.0Gb/s) - Une prise secteur disponible (à proximité) - Un système informatique hôte PC ou Mac avec un port USB disponible

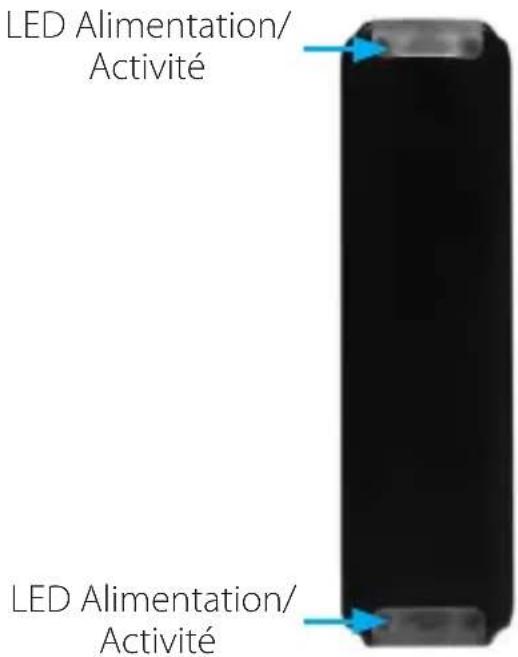

Vue panneau avant

LED Alimentation/ Activité LED Alimentation/ Activité

Kit de Vis

Port Adaptateur Secteur Interrupteur On/Off Port USB type B

Support Plastique

ATTENTION ! Les disques durs nécessitent une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent, une perte de données peut survenir. Manipulez toujours les disques durs et tout périphérique de stockage avec prudence. Assurez-vous d'être correctement mis à la terre en portant un bracelet anti-statique lorsque vous manipulez des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant une surface métallique de grande dimension mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.

Installation du matériel

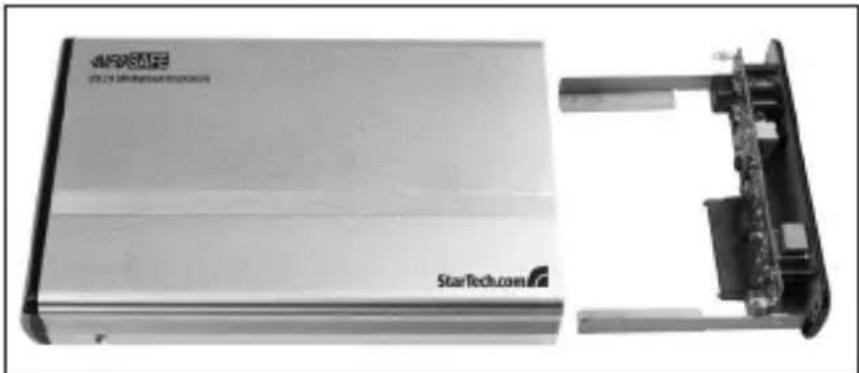

1. Retirez le panneau arrière, afin d'exposer les connexions SATA internes:

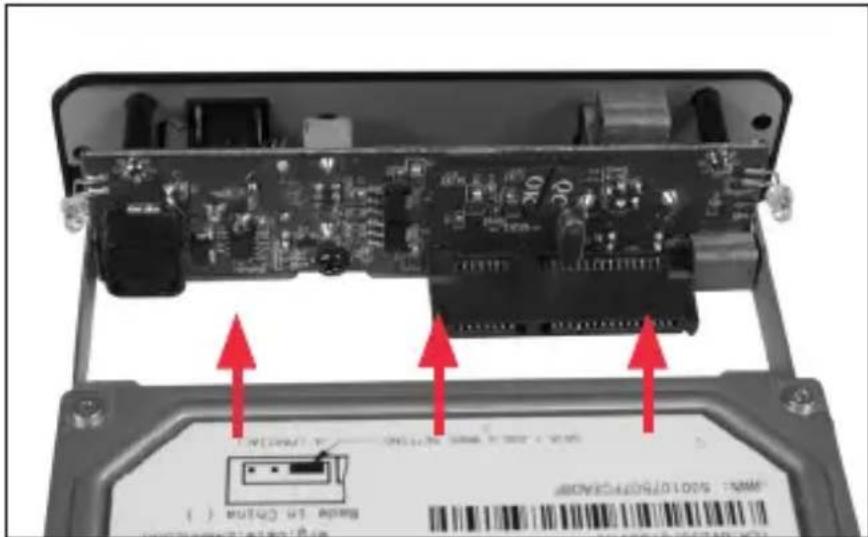

1. Placez le disque dur que vous souhaitez installer de façon à ce que la connexion SATA soit orientée vers le connecteur d'interface SATA fourni par le panneau avant du boîtier:

WMC: 500107/500107/500107 ( ) Date 10 China ( )

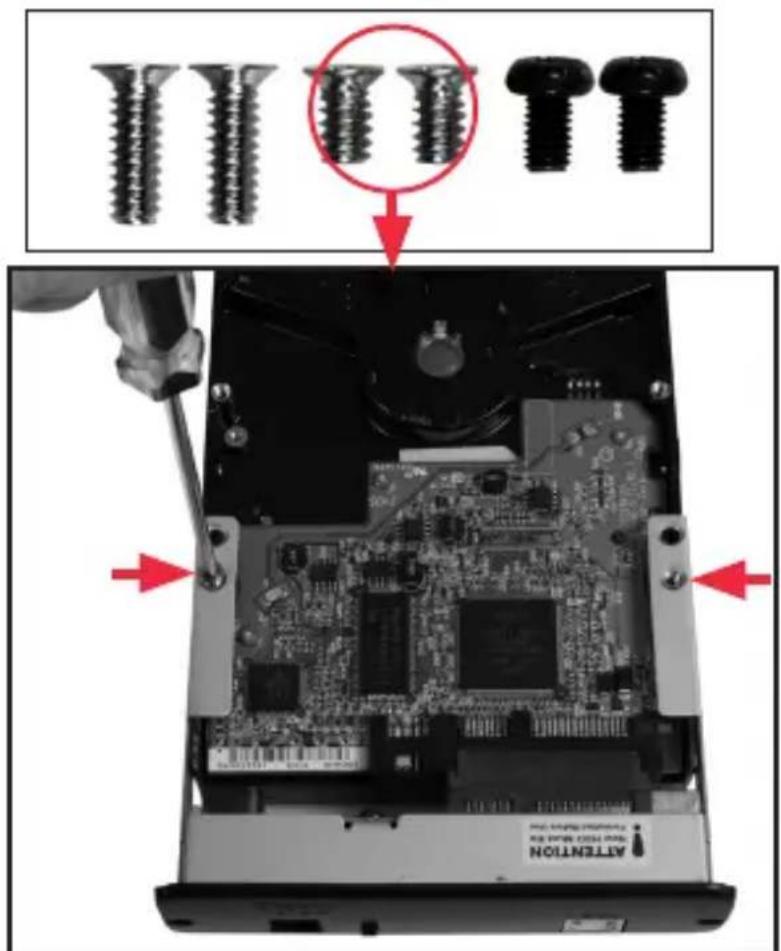

1. Avec le disque dur connecté sur la face avant, retournez le disque pour exposer sa base. Fixez le disque dur sur les rails du panneau avant sur les deux côtés, à l'aide des vis fournies (2):

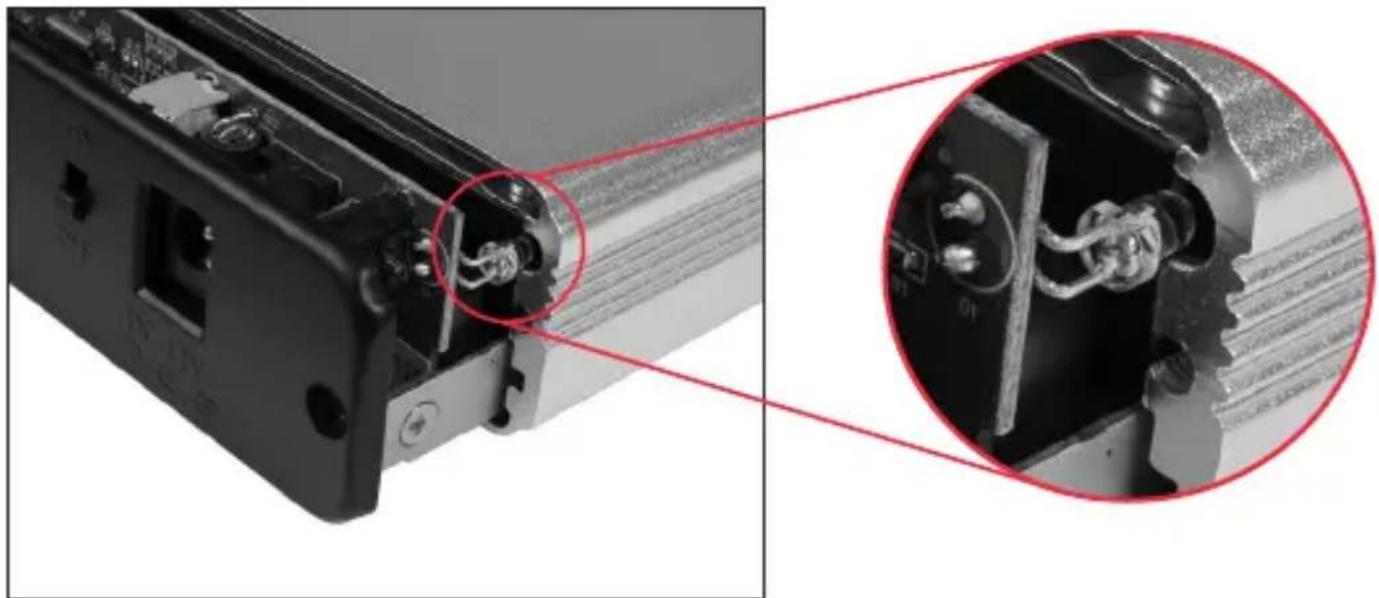

1. Fixez le panneau avant (avec le disque rattaché) sur le corps du Boîtier; veillez à ce que le disque et le panneau avant soient correctement alignés avec le corps du Boîtier, pour éviter d'endommager les indicateurs LED.

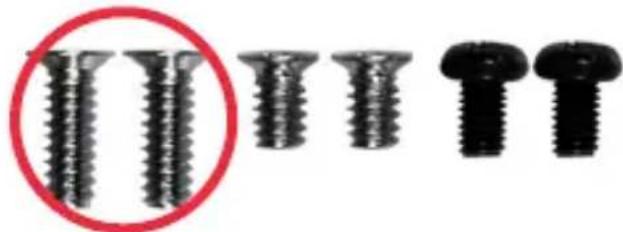

1. Fixez les deux côtés du boîtier pour verrouiller le disque dur en place :

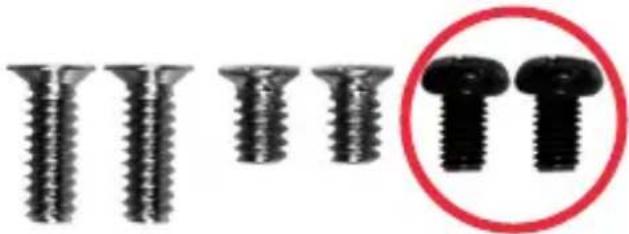

1. Fixez le panneau arrière du Boitier Disque sur les deux côtés en utilisant les vis fournies (2).

1. Une fois que le disque a été sécurisé dans le Boitier, connectez l'adaptateur secteur DC 12V au port adaptateur secteur. Connectez l'autre extrémité de l'adaptateur secteur à une prise de courant disponible.
2. Branchez le câble USB A-B sur le port USB-B du panneau arrière du Boîtier, puis connectez l'autre extrémité du câble à l'ordinateur hôte.
3. Avec l'ordinateur hôte sous tension, mettez sous tension le Boîtier de Disque en utilisant l'interrupteur On/Off. Le système d'exploitation détectera la présence du disque ajouté, après quoi vous serez en mesure de correctement formater/partitionner le disque installé au sein du système d'exploitation.

Installation du logiciel

Aucune installation de pilote n'est requise pour les systèmes d'exploitation pris en charge, le boîtier étant pris en charge nativement, les pilotes sont pré-installés.

Spécifications

Type de Bus USB 2.0

Chipset SunPlus SPIF301

Taux de Transfert de Données Maximum 480 Mbps

Indicateurs LED	Vert Continu - Statut Alimentation
	Vert Clignotant - Activité Disque Lecture/écriture

Matériau du Boîtier Aluminium

Adaptateur Secteur 12V DC, 2000mA

Dimensions Produit (L x P x H) 193 mm x 113 mm x 31 mm

Poids 325 g

Prise en Charge Systèmes d'Exploitation

Windows 2000/XP/Vista/7, Mac OS 9.0 et supérieur, Linux

Support technique

La durée de vie des supports techniques StarTech. com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech. com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main-d'œuvre seulement. StarTech. com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech. com Ltd et StarTech. com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
