S3510SMU33 - Boîte de stockage StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier externe pour disque dur 3.5" SATA
Interface hôte	USB 3.0 (rétrocompatible USB 2.0)
Connecteurs externes	1 x USB 3.0 type B mâle
Connecteurs internes	1 x SATA données 7 broches mâle, 1 x SATA alimentation 15 broches femelle
Taux de transfert max	5 Gbit/s (USB 3.0)
Compatibilité disque	SATA III (3.5", compatible SATA I/II)
Alimentation	Adaptateur secteur universel (AN/GB/UE) inclus
Indicateur d'activité	LED avant : allumée (sous tension), clignotante (accès disque)
Fonctionnalités spéciales	Prise en charge UASP (USB Attached SCSI Protocol) pour des performances accrues
Systèmes d'exploitation supportés	Windows 2000/XP/Vista/7/8 (32/64-bit), Mac OS 9.x/10, Linux
Matériau du boîtier	Métal (aluminium) avec plateau en plastique
Dimensions (estimées)	Environ 200 x 110 x 35 mm
Poids (estimé)	Environ 300 g (sans disque)
Garantie	2 ans
Contenu de l'emballage	Boîtier, adaptateur secteur, câble USB 3.0, kit de vis (4 plates courtes, 2 plates courtes), support disque dur, manuel
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux. Éviter les liquides et produits abrasifs.
Sécurité	Manipuler avec précaution pour éviter perte de données. Utiliser un bracelet antistatique ou toucher une surface métallique mise à la terre avant d'ouvrir le boîtier. Ne pas déconnecter pendant l'activité du disque (LED clignotante).
Pièces détachées et réparabilité	Le disque dur est remplaçable par l'utilisateur. L'adaptateur secteur et le câble USB sont standard. Pour d'autres pièces, contacter le support StarTech.com.

FOIRE AUX QUESTIONS - S3510SMU33 StarTech.com

Comment installer un disque dur dans le boîtier S3510SMU33 ?

1. Faites glisser le plateau du disque dur hors du boîtier métallique. 2. Connectez le disque dur 3.5" SATA au connecteur SATA sur le plateau. 3. Montez le disque dans le fond du plateau à l'aide de 4 vis plates courtes (incluses). 4. Replacez le plateau dans le boîtier. 5. Fixez avec 2 vis plates courtes supplémentaires. 6. Branchez l'adaptateur secteur et le câble USB. 7. Allumez le boîtier.

Le boîtier est-il compatible avec un disque dur SSD 2.5" ?

Non, ce boîtier est conçu uniquement pour les disques durs 3.5" SATA. Les SSD 2.5" nécessitent un adaptateur ou un boîtier spécifique.

Dois-je installer des pilotes pour utiliser le boîtier ?

Non, sous Windows, Mac OS et Linux, les pilotes sont intégrés. Pour des performances optimales, assurez-vous que votre système supporte l'UASP (Windows 8 et ultérieur, Mac OS 10.8+).

Comment formater un nouveau disque dur dans le boîtier ?

Sous Windows : faites un clic droit sur 'Poste de travail' > 'Gérer' > 'Gestion des disques'. Si le disque n'est pas initialisé, une boîte de dialogue apparaît. Choisissez MBR (compatible avec tous les systèmes) ou GPT (Windows Vista/7/8+). Ensuite, créez une nouvelle partition et formatez-la.

Que faire si le disque n'est pas reconnu par l'ordinateur ?

1. Vérifiez que l'adaptateur secteur est bien branché et que l'interrupteur est sur 'ON'. 2. Testez un autre port USB (préférez USB 3.0). 3. Essayez un autre câble USB. 4. Sous Windows, allez dans 'Gestion des disques' pour initialiser et formater le disque s'il est vierge.

Comment déconnecter le boîtier en toute sécurité ?

Sous Windows : cliquez sur l'icône 'Retirer le périphérique en toute sécurité' dans la barre des tâches, sélectionnez 'Éjecter le périphérique de stockage de masse USB', puis attendez le message de sécurité. Sous Mac OS : fermez toutes les fenêtres du disque, puis glissez son icône vers la Corbeille. Attendez 5 secondes avant de débrancher.

Qu'est-ce que l'UASP et comment l'activer ?

UASP (USB Attached SCSI Protocol) améliore les performances en réduisant la latence. Il est activé automatiquement si votre système d'exploitation (Windows 8/10, Mac OS 10.8+, Linux) et le port USB 3.0 le supportent. Aucune configuration supplémentaire n'est nécessaire.

Le boîtier fonctionne-t-il sur un port USB 2.0 ?

Oui, le boîtier est rétrocompatible USB 2.0. Cependant, le taux de transfert sera limité à 480 Mbit/s au lieu de 5 Gbit/s.

Que faire si le voyant LED ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à une prise de courant et que l'interrupteur d'alimentation du boîtier est en position 'ON'. Si le problème persiste, testez une autre prise ou un autre adaptateur compatible.

Puis-je utiliser ce boîtier avec un disque dur déjà formaté (par exemple NTFS) ?

Oui, le boîtier est transparent : le disque apparaît comme un disque externe standard. Cependant, pour une compatibilité entre systèmes (Windows, Mac, Linux), un formatage en exFAT ou FAT32 peut être nécessaire.

MODE D'EMPLOI S3510SMU33 StarTech.com

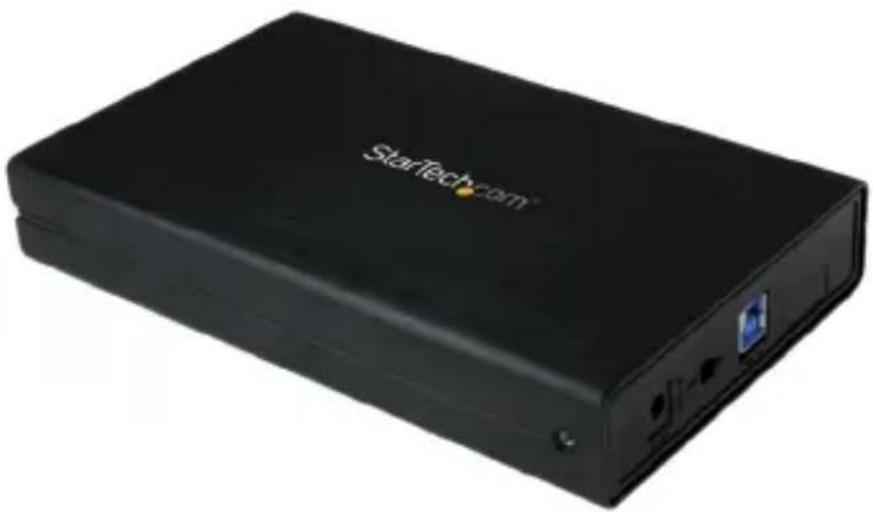

Boîtier Externe pour Disque Dur 3.5" SATA III vers USB 3.0 avec Prise en charge d' UASP

S3510BMU33

S3510SMU33

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Diagramme de produit....1

Vue de face....1

Introduction......1

Contenu de l'Emballage .... 1

Configuration Requise....1

Installation 2

Comment l'utiliser ....4

Connexion du disque dur ....4

Témoin d'Activité ....4

Déconnexion du disque dur ....4

Lors de l'initialisation du disque dur .... 5

Spécifications......6

Informations sur la Garantie ....7

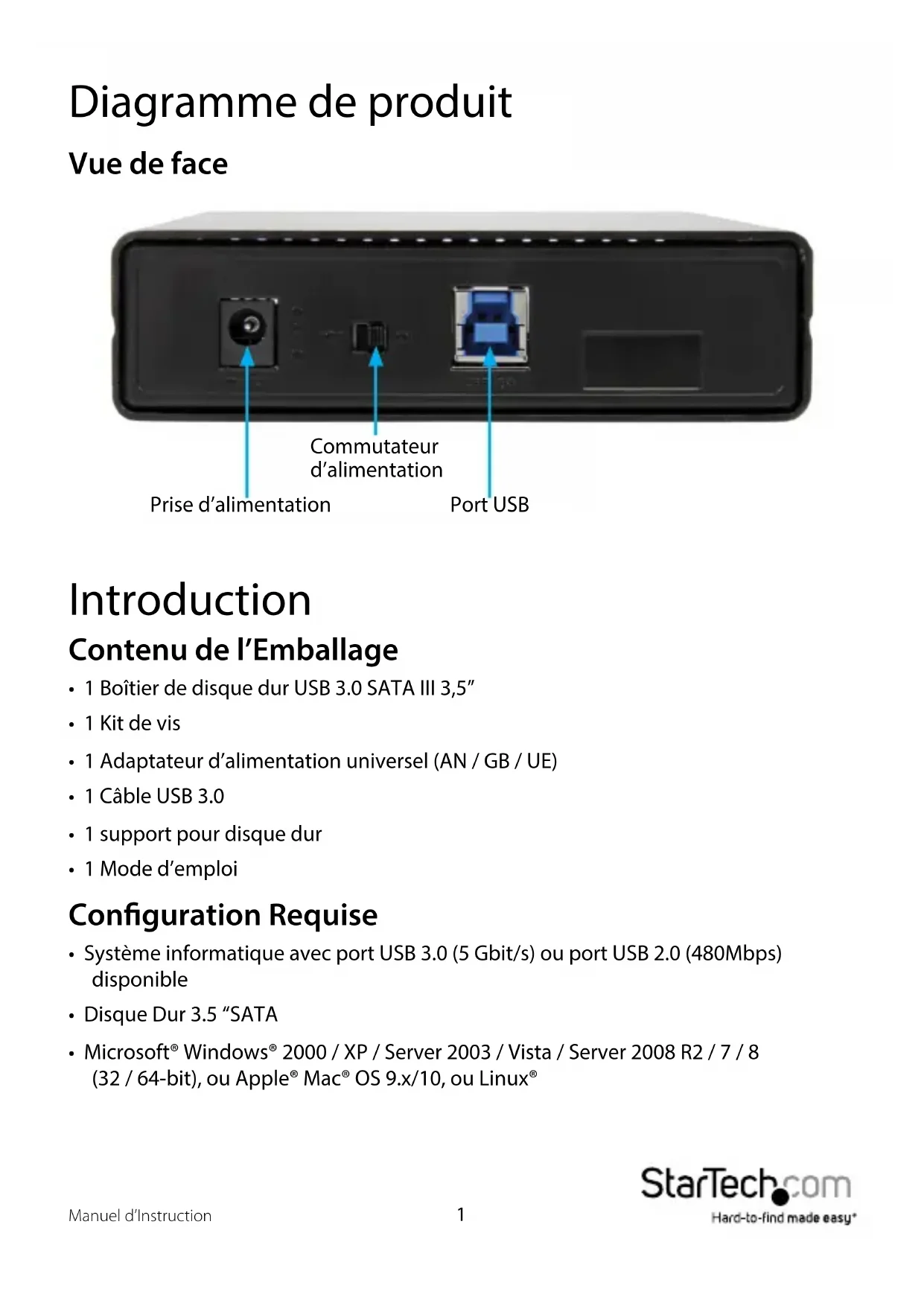

Diagramme de produit

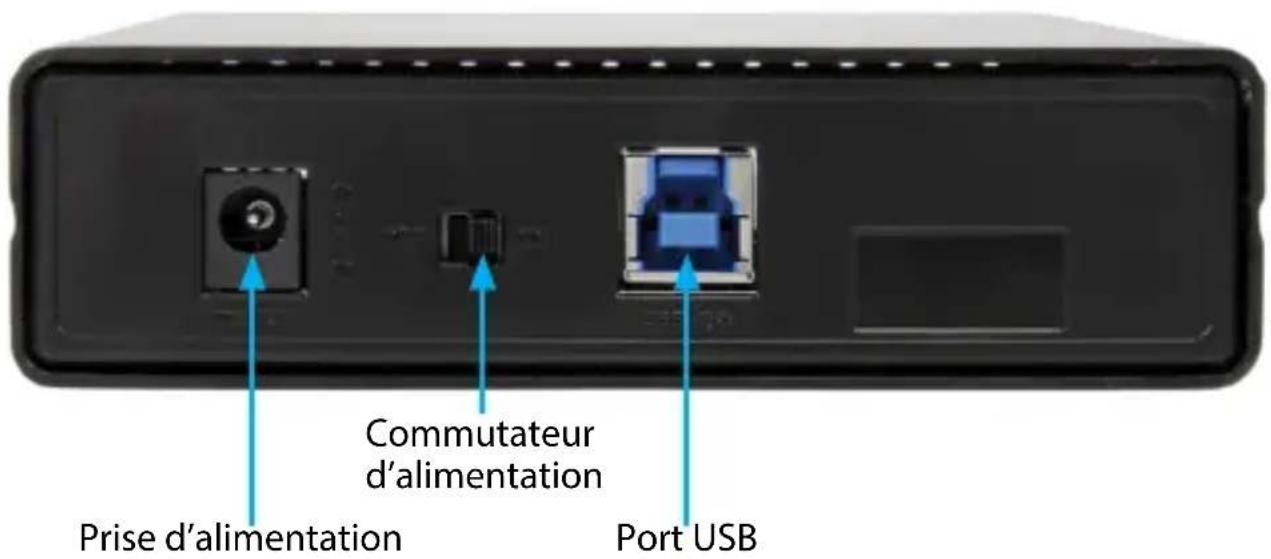

Vue de face

Prise d'alimentation Commutateur d'alimentation Port USB

Introduction

Contenu de l'Emballage

• 1 Boîtier de disque dur USB 3.0 SATA III 3,5"
- 1 Kit de vis
• 1 Adaptateur d'alimentation universel (AN / GB / UE)
- 1 Câble USB 3.0
• 1 support pour disque dur
• 1 Mode d'emploi

Configuration Requise

• Système informatique avec port USB 3.0 (5 Gbit/s) ou port USB 2.0 (480Mbps) disponible
• Disque Dur 3.5 "SATA
• Microsoft® Windows® 2000 / XP / Server 2003 / Vista / Server 2008 R2 / 7 / 8 (32 / 64-bit), ou Apple® Mac® OS 9.x/10, ou Linux®

Installation

ATTENTION ! Les disques durs et boîtiers de stockage ont besoin d'une manipulation minutieuse, surtout pendant le transport. Si vous n'êtes pas prudent avec votre disque dur, vous pouvez avoir de perte des données. Toujours manipulez votre disque dur et périphérique de stockage avec prudence. Assurez-vous d'être correctement relié à la terre en portant un bracelet antistatique lors de la manipulation des composants informatique ou déchargez-vous de toute accumulation d'électricité statique, en touchant une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur), pendant plusieurs secondes.

1. Ouvrez le boîtier en faisant glisser le plateau du disque dur hors du boîtier métallique.

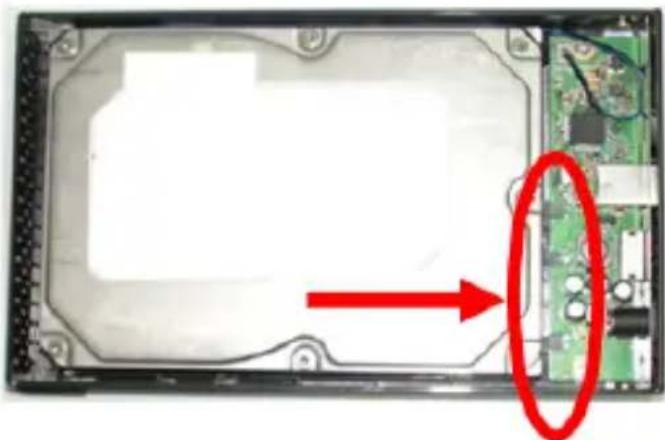

1. Connectez le disque dur 3.5 "SATA au connecteur SATA sur le plateau du disque dur.

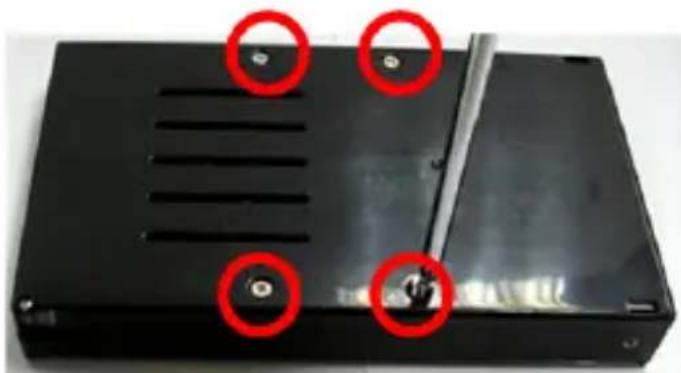

1. Montez le disque dur dans le fond du plateau du disque dur, en insérant 4 vis plates courtes (incluent dans l'emballage). Fixez-les en place à l'aide d'un tournevis.

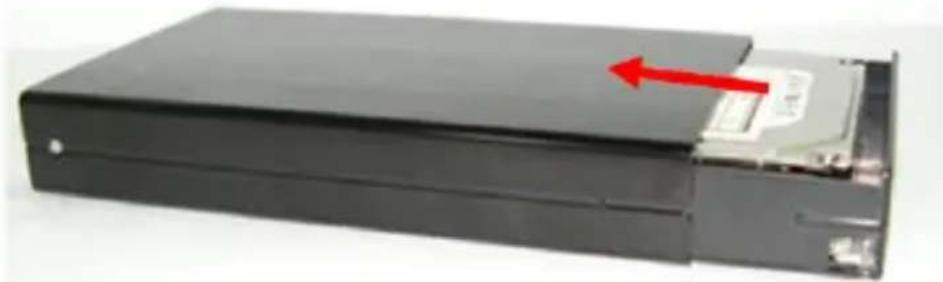

1. Replacez le plateau du disque dur dans le boîtier métallique.

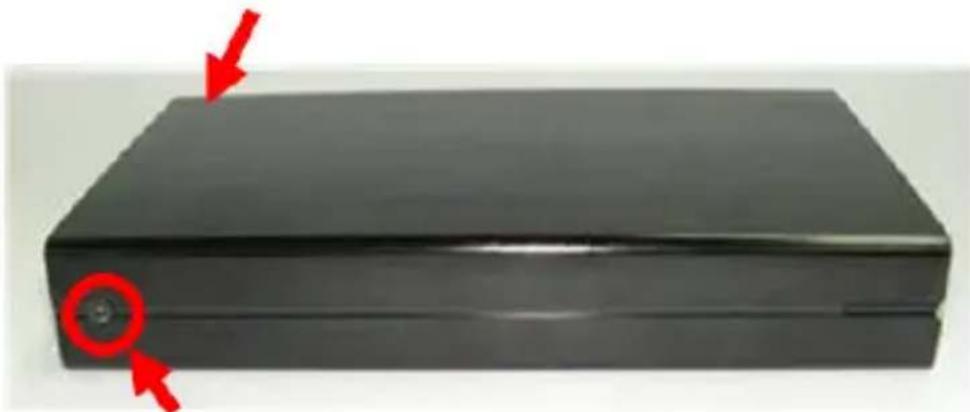

1. Montez le disque dur dans le fond du plateau du disque dur, en insérant 2 vis plates courtes (incluent dans l'emballage). Fixez-les en place à l'aide d'un tournevis.

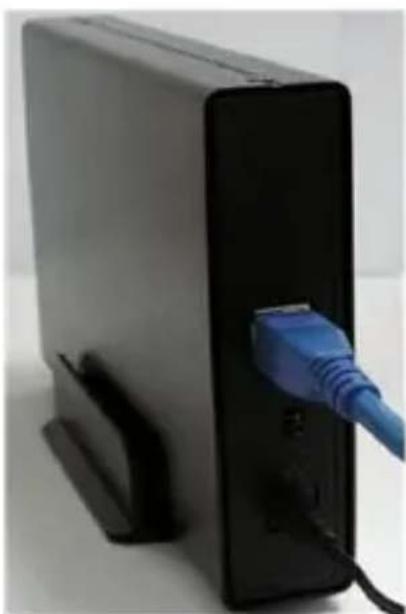

1. Avec le boîtier entièrement assemblé, branchez l'adaptateur d'alimentation d'une prise de courant disponible. Connectez le câble USB 3.0 du boîtier, à un port USB sur le système de l'ordinateur hôte..

1. Faites glisser l'interrupteur d'alimentation sur la position "on".

Comment l'utiliser

Connexion du disque dur

Une fois que le boîtier a été reliée à un ordinateur et le logiciel nécessaire a été installé, le disque sera accessible comme s'il était installée dans le système.

Avant d'utiliser le disque, il devra être formaté selon la Configuration requise de votre système d'exploitation. Pour formater votre nouvel disque dur attaché ou créer des partitions, s'il vous plaît, consulter la documentation qu'accompagne votre système d'exploitation au moment de l'achat.

Témoin d'Activité

Le boîtier de disque dur offre un indicateur Témoin d'activité, pour vous permettre de suivre l'activité du disque. Lorsque le boîtier est sous tension, le Témoin d'activité s'allume. Bien que le disque dur soit accessible, le Témoin d'activité se met à clignoter. Ne retirez pas le boîtier de l'ordinateur hôte, lorsque le Témoin d'activité clignote, car cela, pourrait endommager le disque ou le boîtier, entraînant une perte de données.

Déconnexion du disque dur

Windows

1. Sélectionnez l'icône "Retirer le périphérique en toute sécurité", situé dans la barre des tâches.
2. Sélectionnez "Éjecter le périphérique de stockage de masse USB" à partir de la liste qui apparaît".
3. Attendez le message indiquant que maintenant il est sûr de supprimer le périphérique.

REMARQUE : Enlever le disque qui est connecté, avant de recevoir la notification qu'il est sûr de le faire, peut entraîner de perdre ou altérer les données stockées sur le disque. Une fois le message pour Retirer le Matériel en Sécurité apparaît, veuillez débrancher le boîtier de l'ordinateur en supprimant la connexion USB.

Mac OS X

Pour déconnecter en toute sécurité le disque reliée à l'ordinateur hôte, fermez toutes les fenêtres énumérant le contenu du disque amovible. Une fois que toutes les fenêtres sont fermées, cliquez sur l'Icône de stockage USB, qui est sur le bureau et faire le glisser vers l'icône Corbeille, qui est sur le bureau. Attendre 5 secondes avant de retirer physiquement le boîtier / disque de l'ordinateur.

Lors de l'initialisation du disque dur

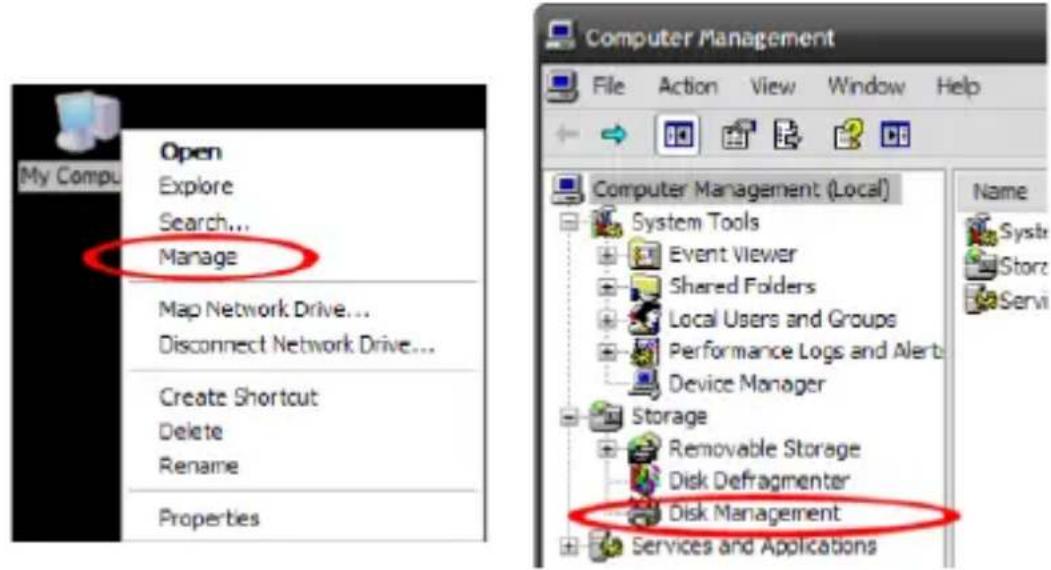

1. Si le disque dur SATA est vide, peut-être que vous avez besoin de l'initialisé et le formaté avant l'utilisation. Depuis le bureau principal de Windows, cliquez droit sur "Poste de travail" ("Ordinateur" dans Vista / 7/8), puis sélectionnez gérer. Dans la nouvelle fenêtre Gestion de l'ordinateur, sélectionnez Gestion des disques à partir du panneau gauche de la fenêtre.

1. Une boîte de dialogue devrait apparaître automatiquement, en vous demandant d'initialiser le disque. Selon la version de Windows, il vous donnera la possibilité soit, de créer un disque "MBR" ou "TPG". GPT (GUID Partition) n'est pas compatible avec certains anciens systèmes d'exploitation, tout en MBR est pris en charge par les systèmes d'exploitation plus récents et les plus anciennes.

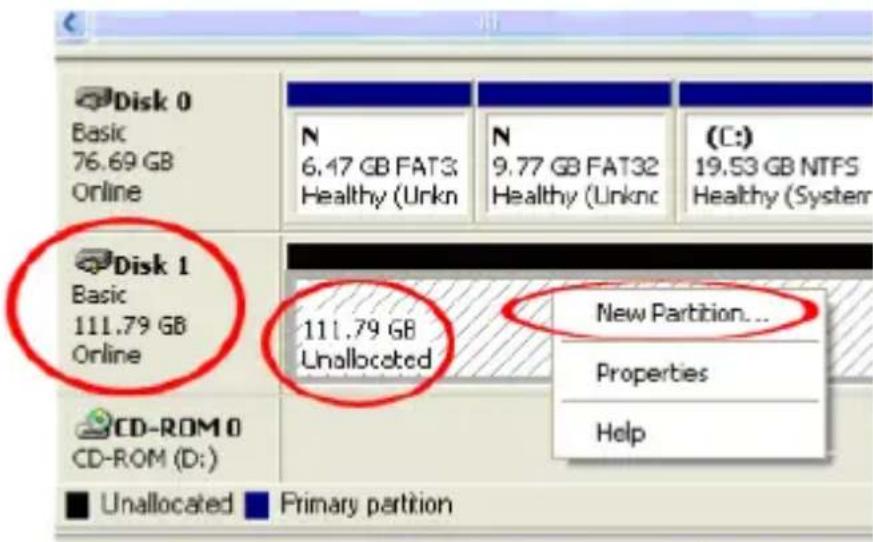

2. Une fois initialisé, localisez le disque qui dit qu'il est "non alloué" (vérifiez la capacité du disque dure listé pour confirmer que c'est le bon), puis faites un clic droit dans la section qui dit "non alloué" et sélectionner "Nouvelle partition".

Interface hôte USB 3.0
Connecteurs externes 1 USB 3.0 du type B mâle
Connecteurs internes	1 SATA d'alimentation à 15 broches femelle1 SATA de données à 7 broches mâle
Taux de transfert de données maximum USB 3.0: 5 Gbit/s
Compatibilité système d'exploitation	Windows 2000 / XP / Server 2003 / Vista /Server 2008 R2 / 7 / 8 (32 / 64-bit), Mac OS9 / 10, Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
