Caractéristiques techniques	Commutateur 24 ports Gigabit Ethernet, 1 port SFP, 150W PoE
Utilisation	Idéal pour les réseaux d'entreprise, les bureaux et les environnements nécessitant une connectivité réseau fiable.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les ports et s'assurer d'une ventilation adéquate.
Sécurité	Fonctionnalités de sécurité intégrées pour protéger le réseau contre les accès non autorisés.
Informations générales	Compatible avec les normes IEEE 802.3, 802.3u, 802.3ab, 802.3z, et 802.3af/at.

FOIRE AUX QUESTIONS - GEP2421W150 LEVELONE

Comment réinitialiser le LEVELONE GEP2421W150 ?

Pour réinitialiser le niveau de commutateur LEVELONE GEP2421W150, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi mon commutateur ne s'allume-t-il pas ?

Assurez-vous que l'alimentation est correctement branchée et que la prise fonctionne. Vérifiez également le câble d'alimentation pour tout dommage.

Comment puis-je vérifier la connectivité de mon réseau ?

Pour vérifier la connectivité, utilisez un câble Ethernet pour connecter un ordinateur directement à l'un des ports du commutateur. Vérifiez si l'ordinateur peut accéder à Internet.

Que faire si un port du commutateur ne fonctionne pas ?

Essayez de débrancher puis de rebrancher le câble Ethernet dans le port défectueux. Si le problème persiste, testez le câble avec un autre port pour déterminer si le problème vient du port ou du câble.

Comment configurer le LEVELONE GEP2421W150 pour un réseau VLAN ?

Pour configurer un VLAN, accédez à l'interface de gestion du commutateur via un navigateur web en entrant son adresse IP. Connectez-vous avec vos identifiants et suivez le guide de configuration des VLAN dans le manuel utilisateur.

Le commutateur supporte-t-il l'alimentation par Ethernet (PoE) ?

Non, le LEVELONE GEP2421W150 ne prend pas en charge l'alimentation par Ethernet (PoE). Il nécessite une source d'alimentation externe pour fonctionner.

Comment mettre à jour le firmware du LEVELONE GEP2421W150 ?

Téléchargez la dernière version du firmware sur le site Web de LEVELONE. Accédez à l'interface de gestion du commutateur, puis allez dans la section de mise à jour du firmware pour télécharger et appliquer la nouvelle version.

Les voyants du commutateur clignotent-ils normalement ?

Oui, les voyants clignotants indiquent une activité normale. Un voyant fixe indique une connexion stable, tandis qu'un voyant clignotant signifie un trafic actif sur le port.

Quelle est la garantie du LEVELONE GEP2421W150 ?

Le LEVELONE GEP2421W150 est généralement livré avec une garantie limitée de 2 ans. Veuillez consulter les documents de garantie fournis avec votre produit pour les détails spécifiques.

MODE D'EMPLOI GEP2421W150 LEVELONE

Stellen Sie keine schweren Gegenstände auf den Switch.- 8 - Français Contenu de l'emballage Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local. Numéro de série Nom Quantité Remarque

Cordon d'alimentation

Guide d'installation rapide

Déclaration de conformité UE

Support en forme de L et autres

Directives d'installation Pour une installation facile, veuillez préparer les éléments suivants : l Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc.

Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.

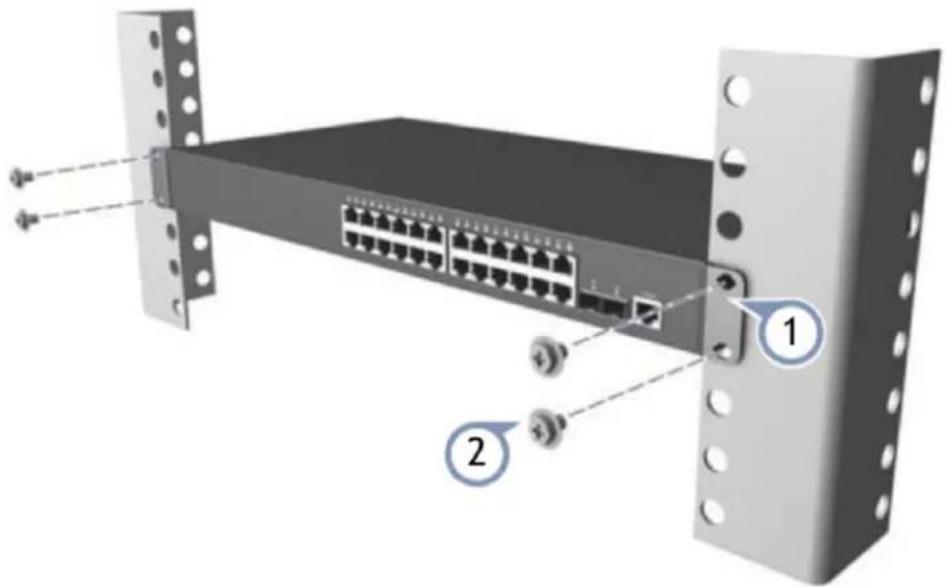

Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc. L'environnement d'installation du commutateur doit répondre aux exigences suivantes : l Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques. l Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur. l Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation.- 9 - Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :

Vérifiez la mise à la terre etla stabilité du rack ;

Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;

Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau ;

Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale ;

Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique. Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :

Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre ;

Retournez le commutateur et placez-le sur la table de travail de manière stable ;

Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez- vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.

Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
