Type de produit	Commutateur PoE Gigabit non géré
Marque	LevelOne
Modèle	GEP2421W250
Nombre de ports	24 ports RJ45 10/100/1000 Mbps
Alimentation PoE	IEEE 802.3af/at, jusqu'à 30 W par port
Budget PoE total	250 W
Capacité de commutation	48 Gbps
Table d'adresses MAC	8 K
Trames Jumbo	10 Ko
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3az, 802.3af/at
Alimentation	AC 100-240 V, 50-60 Hz
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Montage	Rack 19 pouces (support fourni)
Ventilation	Avec ventilateur intégré
Poids	2,9 kg
Couleur	Noir
Indicateurs LED	Alimentation, liaison/activité par port, PoE par port
MTBF	55,5 kh (environ 6 ans)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux. Éviter les produits chimiques.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Ne pas exposer à l'humidité. Installation dans un endroit aéré.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente.

FOIRE AUX QUESTIONS - GEP2421W250 LEVELONE

Comment installer le commutateur GEP2421W250 ?

Placez le commutateur sur une surface plane ou montez-le dans un rack 19 pouces à l'aide des supports fournis. Branchez l'alimentation CA, puis connectez vos périphériques réseau avec des câbles Ethernet. Aucune configuration logicielle n'est requise.

Quel est le budget PoE total ?

Le budget PoE total est de 250 W, suffisant pour alimenter plusieurs périphériques PoE comme des caméras IP, points d'accès ou téléphones VoIP.

Puis-je alimenter un appareil non PoE sur ce commutateur ?

Oui, les ports sont compatibles avec les appareils non PoE. Le commutateur détecte automatiquement la norme PoE et n'envoie pas d'alimentation aux équipements non compatibles.

Que signifient les LED sur le panneau avant ?

Les LED indiquent l'état de l'alimentation (Power), la liaison/activité pour chaque port LAN, et l'alimentation PoE pour chaque port. Consultez la notice pour le détail des couleurs.

Ce commutateur est-il gérable ?

Non, le GEP2421W250 est un commutateur non géré (unmanaged). Il fonctionne en plug-and-play sans configuration.

Le commutateur est-il compatible avec la norme Energy Efficient Ethernet ?

Oui, il prend en charge la norme IEEE 802.3az (Energy Efficient Ethernet) qui réduit la consommation électrique lorsque le trafic est faible.

Quel type de câble utiliser ?

Utilisez des câbles Ethernet Cat5e ou supérieur pour des performances Gigabit. Le commutateur prend en charge l'auto-MDI/MDIX, donc des câbles droits ou croisés fonctionnent.

Comment nettoyer le commutateur ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de surchauffe ?

Assurez-vous que les ouvertures de ventilation ne sont pas obstruées. Installez le commutateur dans un endroit bien aéré, à l'écart des sources de chaleur.

Où trouver la notice complète ?

La notice est disponible en téléchargement libre sur notice-facile.com au format PDF. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI GEP2421W250 LEVELONE

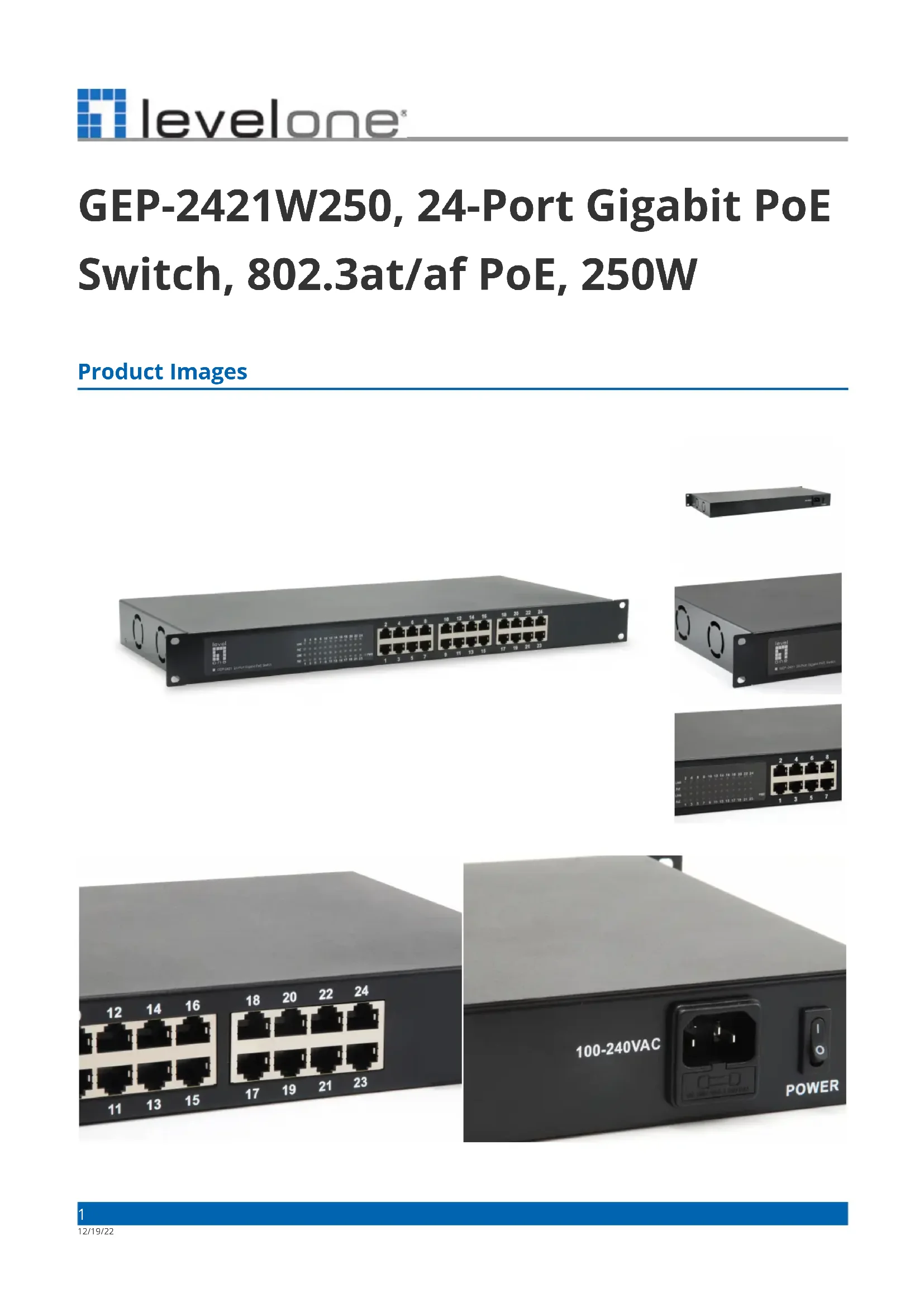

GEP-2421W250, 24-Port Gigabit PoE Switch, 802.3at/af PoE, 250W

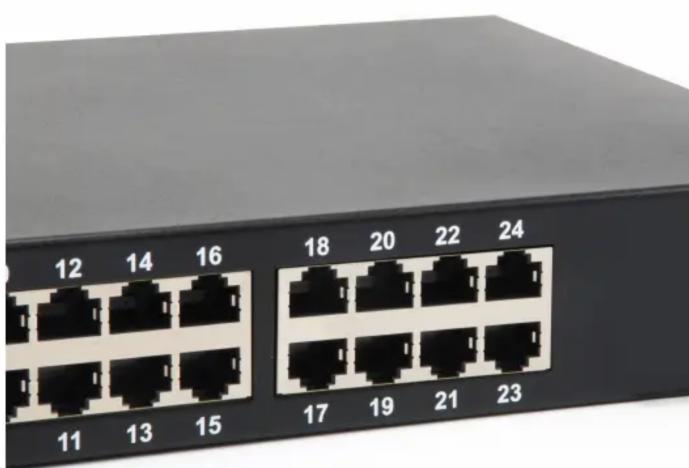

Product Images

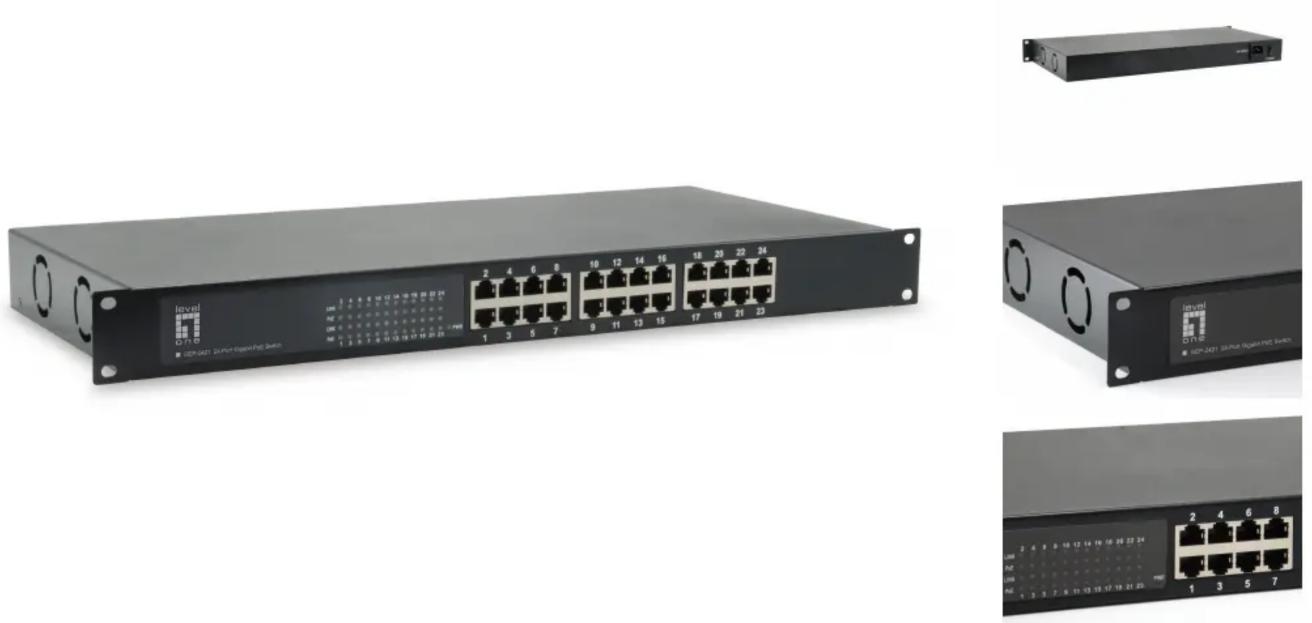

Front view of a network switch device with multiple Ethernet ports (no visible text or labels)

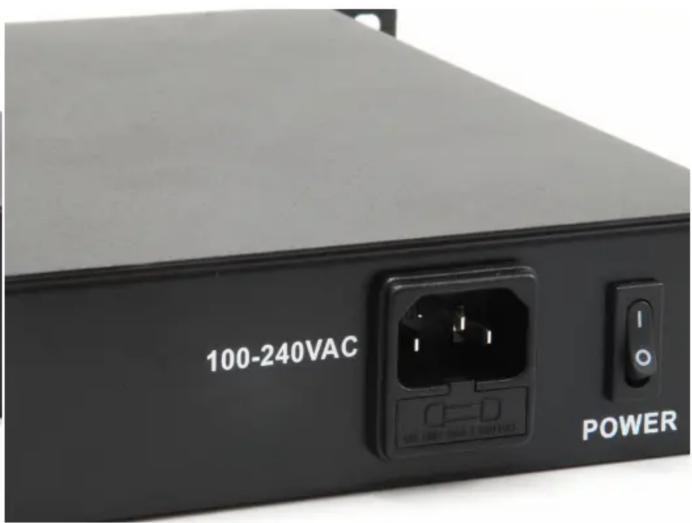

100-240VAC POWER

IEEE 802.3af/at PoE compliant to simplify deployment and installation1.

IEEE 802.3x Flow Control protects against lost packets for reliable data transmission2.

10K jumbo frames to increase data transfer rates3.

Supports 8K MAC address auto-learning and auto-aging4.

1000Mbps full-duplex, 10/100Mbps full/half-duplex, auto-negotiation, auto-MDI/MDIX5.

Description

The LevelOne GEP-2421 series are unmanaged Gigabit PoE switches with 24 RJ45 PoE ports. The switches are IEEE 802.3af/at compliant, providing power and data over a single Ethernet cable to any PoE device, with a total power budget of 150/250/380/500/630W, or up to 30W per port. Ideal for desktops, they are also 19-inch rack-mountable, which provides convenient and flexible installation. The GEP-2421 switches are designed for small-to-medium businesses that require an affordable solution for deploying PoE infrastructure.

Additional Information

EMI: EN55032:2012+AC:2013 EN55022:2010+AC:2011AS/NZS CISPR 22 Amdt. (2010) EN61000-3-2:2014 FCCClass A CE EN61000-3-3:2013 EMS: EN55024:2010IEC61000-4-2:2008 IEC61000-4-3:2006+A1:2007+A2:2010IEC61000-4-4:2012 IEC61000-4-5:2005 IEC61000-4-6:2013IEC61000-4-8:2009 IEC61000-4-11:2004EMI:EN55032:2012+AC:2013 EN55022:2010+AC:2011 AS/NZSCISPR 22 Amdt. (2010) EN61000-3-2:2014 FCC Class A CEEN61000-3-3:2013 EMS: EN55024:2010IEC61000-4-2:2008 IEC61000-4-3:2006+A1:2007+A2:2010IEC61000-4-4:2012 IEC61000-4-6:2013IEC61000-4-8:2009 IEC61000-4-11:2004EMI:EN55032:2012+AC:2013 EN55022:2010+AC:2011 AS/NZSCISPR 22 Amd. (2010) EN61000-3-2:2014 FCC Class A CEEN61000-3-3:2013 EMS: EN55024:2010IEC61000-4-2:2008 IEC61000-4-3:2006+A1:2007+A2:201OIEC61000-4-4:2012 IEC61000-4-5:2005 IEC61000-4-6:2013IEC61000-4-8:2009 IEC61000-4-11:2004EMI:EN55032:2012+AC:213 EN55022:2010+AC:2011 AS/NZSCISPR 22 Amdt. (2010) EN61000-3-2:2014 FCC Class A CEEN61000-3-3:2013 EMS: EN55024:2010IEC61000-4-2:212 IEC61000-4-3:2006+A1:2007+A2:2010IEC61000-4-4:2012 IEC61000-4-5:2005 IEC61000-4-6:2013IEC61000-4-8:2009 IEC610O0-4-11:2004

Approval and compliance

Operating humidity 10% RH \~ 90% RH

Operating temperature 0°C \~ 50°C

Storage temperature 0°C \~ 90°C

Backplane (Gbps) 10/100/1000Mbps

Indicators Power, LAN 1\~24 port, PoE 1\~24 port

Jumbo frame (KB) 10

MAC address table 8K

RAM size MX25L4005AMC-12G

Flash memory size 4096

Mount 19" rack mount

Power output Per Port 56VDC, Max. 30 watts (802.3at)

Standards

IEEE 802.3 10-BASE-T (Ethernet) IEEE 802.3u 100-BASE-TX (Fast Ethernet) IEEE 802.3ab 1000BASE-T (Gigabit Ethernet) IEEE 802.3x Flow Control (full-duplex flow control) IEEE 802.3az (Energy Efficient Ethernet) IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet PlusIEEE 802.3 10-BASE-T (Ethernet) IEEE 802.3u 100-BASE-TX (Fast Ethernet) IEEE 802.3ab 1000BASE-T (Gigabit Ethernet) IEEE 802.3x Flow Control (full-duplex flow control) IEEE 802.3az (Energy Efficient Ethernet) IEEE 802.3af Power over Ethernet 802.3at Power over Ethernet PlusIEEE 802.3 10-BASE-T (Ethernet) IEEE 802.3u 100-BASE-TX (Fast Ethernet) IEEE 802.3ab 1000BASE-T (Gigabit Ethernet) IEEE 802.3x Flow Control (full-duplex flow control) IEEE 802.3az (Energy Efficient Ethernet) 802.3af Power over Ethernet 802.3at Power over Ethernet PlusIEEE 802.3 10-BASE-T (Ethernet) IEEE 802.3u 100-BASE-TX (Fast Ethernet) IEEE 802.3ab 1000BASE-T (Gigabit Ethernet) IEEE 802.3x Flow Control (full-duplex flow control) IEEE 82.3az (Energy Efficient Ethernet) IEEE 802.3u 100-BASE-TX (Fast Ethernet) IEEE 802.3ab 1000BASE-T (Gigabit Ethernet) IEEE 802.3x Flow Control (full-duplex flow control) IEEE 802.3az (Energy Efficient Ethernet) IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus

Energy Saving IEEE 802.3az (Energy Efficient Ethernet)

Product weight (kg) 2,9

Color Black

EAN 4015867202111

Model number GEP-2421W250

Package contents GEP-2421W150 Bedienungsanleitung Gummifüße

802.3af/at PoE 24

Switching capacity 48Gbps

Grade Commercial

Data Rate Gigabit Ethernet

PoE Supported Yes

Manageable No

Fanless No

Concurrent ports Total24.00

PoE Power Budget Total250.00

Power consumption 150W/250W/380W/500W/630W

MTBF 55.5khours (6 years)

Power input AC Power input(100V\~240V), 50-60 Hz
