FEP0631 - Commutateur LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur 10/100 Mbps, 8 ports RJ45, non manageable
Utilisation	Idéal pour les petites entreprises et les réseaux domestiques, permet de connecter plusieurs appareils réseau
Maintenance et réparation	Pas de pièces remplaçables, maintenance limitée à la vérification des connexions et de l'alimentation
Sécurité	Fonctionnalités de base de sécurité réseau, pas de gestion avancée des accès
Informations générales	Dimensions compactes, alimentation externe, compatible avec les normes Ethernet

FOIRE AUX QUESTIONS - FEP0631 LEVELONE

Comment réinitialiser le commutateur LEVELONE FEP0631 ?

Pour réinitialiser le commutateur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon commutateur LEVELONE FEP0631 ne s'allume-t-il pas ?

Vérifiez si le câble d'alimentation est correctement branché et si la prise de courant fonctionne. Essayez de changer de prise si nécessaire.

Comment connecter des appareils au commutateur LEVELONE FEP0631 ?

Utilisez des câbles Ethernet pour connecter vos appareils aux ports LAN du commutateur. Assurez-vous que les câbles sont bien insérés.

Le commutateur LEVELONE FEP0631 prend-il en charge le VLAN ?

Non, le LEVELONE FEP0631 est un commutateur non manageable et ne prend pas en charge la configuration de VLAN.

Comment savoir si mon commutateur fonctionne correctement ?

Vérifiez les voyants LED sur le commutateur. Les voyants d'alimentation et de connexion doivent être allumés. Si un voyant clignote, cela indique une activité sur ce port.

Que faire si je rencontre des problèmes de connectivité ?

Vérifiez les câbles Ethernet, assurez-vous qu'ils sont branchés correctement. Testez avec un autre câble ou un autre appareil pour isoler le problème.

Le commutateur LEVELONE FEP0631 est-il compatible avec les réseaux 10/100/1000 Mbps ?

Oui, le LEVELONE FEP0631 est un commutateur Fast Ethernet qui prend en charge les vitesses de 10/100 Mbps.

Comment installer le commutateur LEVELONE FEP0631 ?

Placez le commutateur sur une surface plane, branchez-le à une source d'alimentation, puis connectez vos appareils via des câbles Ethernet.

Puis-je utiliser le LEVELONE FEP0631 avec un routeur ?

Oui, le commutateur peut être utilisé avec un routeur pour étendre le nombre de ports disponibles sur votre réseau.

MODE D'EMPLOI FEP0631 LEVELONE

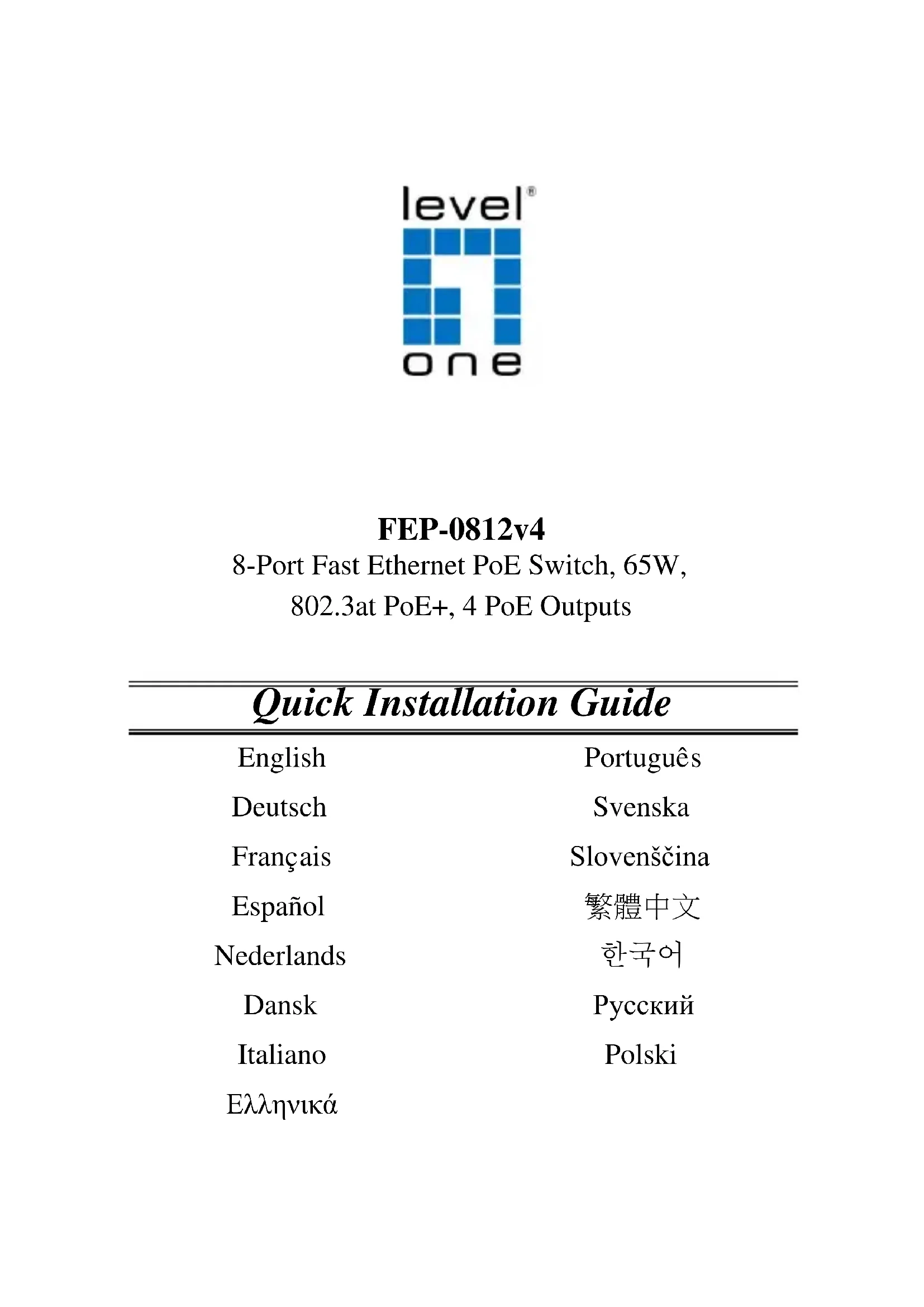

level® one

FEP-0812v4

8-Port Fast Ethernet PoE Switch, 65W,

802.3at PoE+, 4 PoE Outputs

Quick Installation Guide

English	Português
Deutsch	Svenska
Français	Slovenščina
Español	繁體中文
Nederlands	한국어
Dansk	Русский
Italiano	Polski
Ελληνικά

	POWER	LINK	PoE
LED Status	Green	Green	Green

Installation Steps

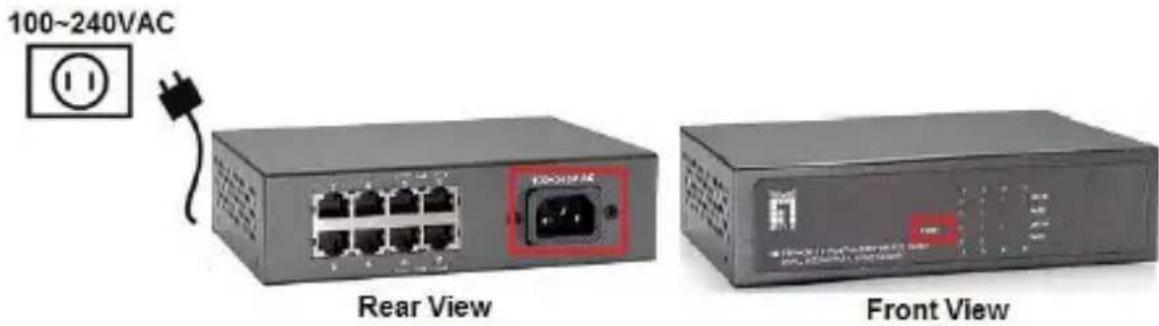

100~240VAC Rear View Front View

Step 1

• Connect AC Power Adaptor to FEP-0812, and “Power” LED will be on.
  ● Verbinden Sie das Netzteil mit dem FEP-0812, und die "Power" LED leuchtet auf.
• Branchez l'adaptateur secteur sur le FEP-0812, le voyant DEL "Power" (Marche) s'allume.
• Conecte el Adaptador de Corriente al FEP-0812, el LED "Power" deberá encenderse.
• Sluit de wisselstroomadapter van aan op de FEP-0812, De "Power"-LED licht op.
• Forbind AC Power Adaptor til FEP-0812, og “Power” LED vil blive tændes.
• Collegare l'adattatore di corrente a FEP-0812, il LED "Power" si accenderà.

• Συνδέστε το τροφοδοτικό AC Power Adaptor στην πρίζα και στην συνέχεια στοFEP-0812. Η ενδεικτική λυχνία “Power” θα ανάψει.

• Conecte o Adaptador de Energia AC ao FEP-0812, e o LED "Power" (Energia) acenderá.

• Anslut nätadaptern till FEP-0812 och “Power” LED ska tändas.
• Povežite priloženi napajalnik v FEP-0812 in v električno omrežje.
  ● 將 AC 電源接到 FEP-0812,然後電源 LED 燈將亮起。
  ● AC 전원 아답타 를 본제품(FEP-0812)에 연결하시면, "Power" LED 창에 점등이 됩니다.
• Подключите сетевой блок питания FEP-0812, после этого начнет светиться индикатор «Power» (Питание).
  Podłącz adapter zasilania prądem zmiennym do FEP-0812, po czym zaświeci się dioda LED “Power (Zasilanie)”.

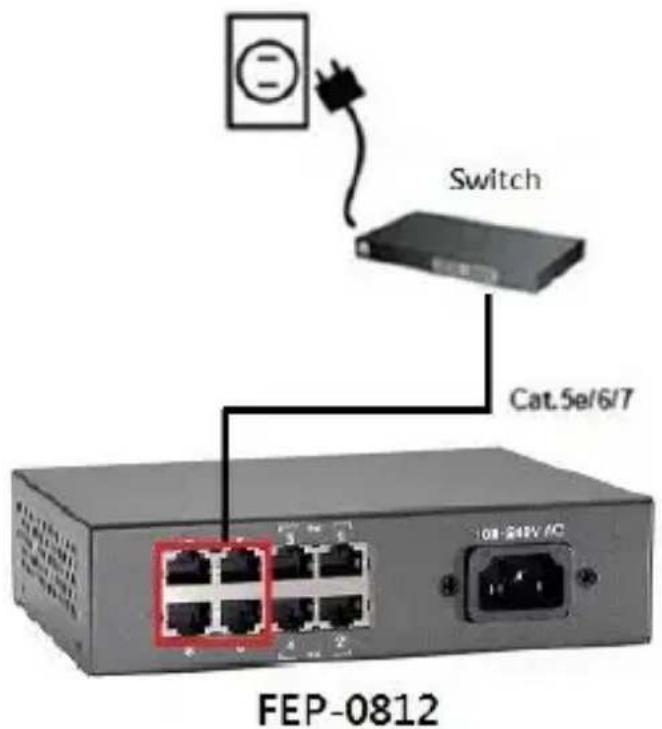

Switch Cat.5e/6/7 FEP-0812

Step 2

• Connect “LAN 5\~8” port on FEP-0812 to switch via Cat.5e/6/7 cables, and LAN 5\~8 LED will be on.
• Verbinden Sie den " LAN 5\~8" Port des FEP-0812 via Cat. 5e/6/7 Kabel mit dem Switch und die " LAN 5\~8" LED wird aufleuchten.
• Connectez le port “LAN 5\~8” (AMONT) du FEP-0812 sur le commutateur avec un câble cat. 5e/6/7 ; le voyant DEL LAN 5\~8 s’allume.
• Conecte el Puerto “LAN 5\~8” en el switch FEP-0812 vía cables Cat.5e/6/7; el LED “LAN 5\~8” deberá encenderse
• Sluit de " LAN 5\~8"-poort op de FEP-0812 aan op de switch via Cat. 5e/6/7-kabels en de LAN 5\~8-LED zal oplichten.
• Forbind “LAN 5\~8” port på FEP-0812 til switch via Cat.5e/6/7 kabler, og LAN 5\~8 LED vil blive tæ ndes.
• Collegare la porta “LAN 5\~8” di FEP-0812 allo switch usando i cavi Cat. 5e/6/7, il LED LAN 5\~8 si accenderà.
• Συνδέστε με καλώδιο δικτύου κατηγορίας Cat.5e/6/7, την θύρα “LAN 5\~8”τουFEP-0812 με μια θύρα τουswitch. Η ενδεικτική λυχνία “LAN 5\~8” θα ανάψει.
• Conecte a porta “LAN 5\~8” no FEP-0812 para a chave pelos cabos Cat.5e/6/7 e o LED LAN 5\~8 acenderá.
• Anslut “LAN 5\~8” porten på FEP-0812 till en switch via Cat.5e/6/7 kabel, och LAN 5\~8 LED ska tändas.
• Povežite “LAN 5\~8” port na FEP-0812 z tnim stikalom s Cat.5e/6/7 mrežnim kablom, prižgala se bo LAN 5\~8 LED lučka.
  ● 透過網路線 Cat.5e/6/7 連接 FEP-0812 上的 LAN 5\~8 埠到交換器然後 LAN 5\~8 LED 燈將亮起.
  제품의 “LAN 5\~8” 포트와 기가비트 스위칭 허브를 랜케이블(Cat.5e/6/7)로 연결하면, LAN 5\~8 LED 창이점등됩니다.
• Подключите порт «LAN 5\~8» (Восходящий) на FEP-0812 к гигабитному коммутатору кабелем категории 5e/6/7, после

этого начнет светиться индикатор «LAN 5\~8» (Восходящий).

Podłącz port “LAN 5\~8 (PRZESYŁANIE DANYCH)” FEP-0812 do przełącznika poprzez kable Kat.5e/6/7, po czym zaświeci się dioda LED LAN 5\~8 (PRZESYŁANIE DANYCH).

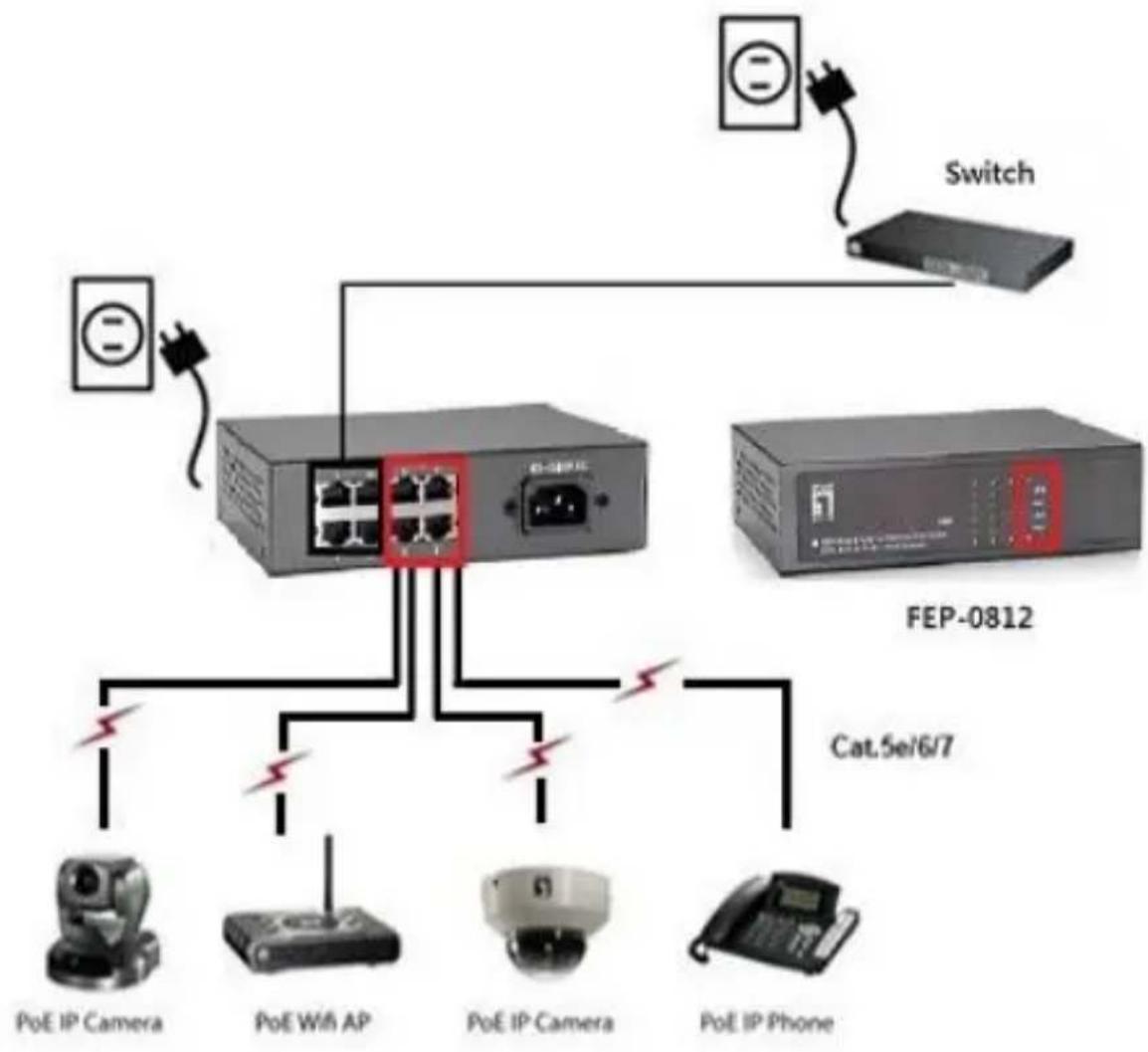


Step 3

• Connect “LAN 1\~4” ports on PoE device to “LAN 1\~4” port on FEP-0812 via Cat 5e/6/7, and make sure “PoE” & LAN 1\~4 LEDs will be on.
• Verbinden Sie die "LAN 1\~4" Ports der PoE-Geräte mit den "LAN 1\~4"-Anschlüssen des FEP-0812 via Cat. 5e/6/7 Kabel, und stellen Sie sicher, daß die "PoE & LAN 1\~4" LEDs aufleuchten.
• Connectez le port “LAN 1\~4” du périphérique PoE sur le port “LAN 1\~4” du FEP-0812 avec un câble cat. 5e/6/7, et vérifiez que les voyants DEL “PoE” et LAN 1\~4 s’allument bien.
• Conecte los puertos “LAN 1\~4” en el dispositivo PoE al puerto “LAN 1\~4” del FEP-0812 vía Cat 5e/6/7; asegúrese de que los LEDs “PoE” & “LAN 1\~4” se enciendan.
• Sluit de "LAN 1\~4"-poorten op het PoE-apparaat aan op de "LAN 1\~4"-poort op de FEP-0812 via Cat 5e/6/7-kabels en controleer of de "PoE"- & LAN 1\~4-LED's ingeschakeld zijn.
• Forbind “LAN 1\~4” porte på PoE enhed til “LAN 1\~4” port på FEP-0812 via Cat 5e/6/7, og tjek at “PoE” & LAN 1\~4 LEDs bliver tændt.
• Collegare le porte “LAN 1\~4” del dispositivo PoE alla porta “LAN 1\~4” di FEP-0812 usando i cavi Cat. 5e/6/7 ed accertarsi che i LED “PoE” e LAN 1\~4 si accendano.
• Συνδέστε στις θύρες “LAN 1\~4” τουFEP-0812, τις δικτυακές συσκευές PoE, με καλώδιο δικτύου κατηγορίας Cat 5e/6/7, και ελέγξτε ότι οι ενδεικτικές λυχνίες “PoE” & LAN 1\~4 έχουν ανάψει.
• Conecte as portas “LAN 1\~4” no dispositivo PoE à porta “LAN 1\~4” no FEP-0812 pelo Cat 5e/6/7 e se certifique que os LEDs “PoE” e LAN 1\~4 acenderão.

• Anslut “LAN 1\~4” porten på PoE enheten till “LAN 1\~4” porten på FEP-0812 via Cat 5e/6/7 kabel och säkerställ att “PoE” & LAN 1\~4 LED lyser.

• Povežite “LAN 1\~4” porte PoE naprav z “LAN 1\~4” porti na FEP-0812 z mrežnim kablom in preverite, da gorijo “PoE” & LAN LED lučke.
  ● 透過網路線 Cat 5e/6/7 連接在 PoE 裝置上的 LAN 1\~4 埠，並確定 PoE 和 LAN 1\~4 LED 燈將亮起。
  사용하시는 PoE 장비의 “LAN 1\~4” 포트와 본제품(FEP-0812)의 “LAN 1\~4” 포트를 랜케이블(Cat 5e/6/7)로 연결하면, “PoE” & LAN 1\~4 LED 창이점등됩니다.

• Подключите порты «LAN 1\~4» (ЛВС) на PoE-устройствах к портам «LAN 1\~4» (ЛВС) на FEP-0812 кабелями категории 5e/6/7 и удостоверьтесь, что начали светиться индикаторы «PoE» (Питание по Ethernet) и «LAN 1\~4» (ЛВС).
• Połącz porty “LAN 1\~4” urządzenia PoE z portem “LAN 1\~4” FEP-0812, kablami Kat 5e/6/7 i sprawdź, czy zaświecą się diody LED “PoE” i LAN 1\~4.

Step 4

• Check whether the PoE device is on. If not, please make sure all cables are connected correctly.
• Prüfen Sie, ob die PoE-Geräte eingeschaltet sind. Wenn nicht, stellen Sie bitte sicher, dass alle Kabel korrekt angeschlossen sind.
• Vérifiez que le périphérique PoE est bien allumé. Sinon, vérifiez que tous les câbles sont bien connectés correctement.
• Verifique si el dispositivo PoE está encendido. Si no, por favor asegúrese de que todos los cables está conectados correctamente.
• Controleer of het PoE-apparaat is ingeschakeld. Indien dat niet het geval is, moet u controleren of alle kabels correct zijn aangesloten.
• Tjek om PoE enheden er på. Hvis ikke sikker dig at alle kabler er forbundet korrekt.

• Controllare che il dispositivo PoE sia acceso. In caso contrario, assicurarsi che tutti i cavi siano collegati in modo corretto.

• Έλεγξτε αν η συσκευές ΡΟΕ είναι ενεργές. Αν όχι, ελέγξτε ότι όλα τα καλώδια είναι σωστά συνδεδεμένα.

• Verifique se o dispositivo PoE está ligado. Caso contrário, favor se certificar se todos os cabos estão conectados corretamente.
• Kontrollera att PoE enheten är påslagen. Om inte kontrollera att alla kablar är korrekt anslutna.
• Preverite, če se PoE naprave prižgejo. V nasprotnem primeru preverite, če ste pravilno povezali kable.
• 檢查 PoE 裝置是否正常運作。如果否,請確定所有的網路線被正確連接。
  ● PoE 장비가 작동되는지 확인하여 주십시오. 작동되지 않을 경우에는 모든 케이블이 바르게 연결이 되어있는지 확인하여 주십시오.
• Проверьте, что PoE-устройство включено. Если оно не включено, проверьте правильность подключения всех кабелей.
• Sprawdź, czy jest włączone urządzenie PoE. Jeśli nie, upewnij się, że są podłączone prawidłowo wszystkie kable.
