Caractéristiques	Détails
Type de produit	Système de vidéo conférence
Résolution vidéo	4K (3840 x 2160 pixels)
Fréquence d'images	60 images par seconde
Caméra	Caméra panoramique avec zoom numérique
Audio	Microphones intégrés avec technologie de réduction de bruit
Connectivité	HDMI, USB, Ethernet, Wi-Fi
Compatibilité	Compatible avec Webex, Zoom, Microsoft Teams
Dimensions	Largeur : 30 cm, Profondeur : 10 cm, Hauteur : 5 cm
Poids	2,5 kg
Alimentation	Adaptateur secteur inclus
Maintenance	Nettoyage régulier des lentilles de la caméra et des microphones
Sécurité	Chiffrement des données et mises à jour de sécurité régulières
Garantie	1 an de garantie fabricant
Accessoires inclus	Télécommande, câbles HDMI et USB

FOIRE AUX QUESTIONS - Webex Room Kit Pro CISCO

Comment configurer le CISCO Webex Room Kit Pro pour la première fois ?

Pour configurer le CISCO Webex Room Kit Pro, allumez l'appareil et suivez les instructions à l'écran pour sélectionner votre langue, connecter à votre réseau Wi-Fi ou Ethernet, et vous connecter à votre compte Webex.

Que faire si l'image de la caméra est floue ?

Vérifiez que l'objectif de la caméra est propre et exempt de poussière. Vous pouvez également ajuster la mise au point en allant dans les paramètres de la caméra via l'interface utilisateur.

Comment résoudre les problèmes de connexion audio ?

Assurez-vous que le microphone est correctement connecté et que le volume est réglé. Vérifiez également les paramètres audio dans l'application Webex pour vous assurer que le bon périphérique est sélectionné.

Que faire si l'écran reste noir lors d'un appel ?

Vérifiez que l'appareil est correctement alimenté et que tous les câbles sont bien connectés. Essayez de redémarrer l'appareil et de vérifier si le problème persiste.

Comment mettre à jour le firmware du CISCO Webex Room Kit Pro ?

Accédez aux paramètres de l'appareil, puis sélectionnez 'Mise à jour du système'. Assurez-vous que l'appareil est connecté à Internet et suivez les instructions pour installer la dernière version du firmware.

Puis-je utiliser le CISCO Webex Room Kit Pro avec d'autres plateformes de visioconférence ?

Oui, le CISCO Webex Room Kit Pro peut être utilisé avec d'autres plateformes de visioconférence, mais certaines fonctionnalités peuvent être limitées. Assurez-vous de consulter la documentation pour la configuration.

Comment partager mon écran lors d'une réunion ?

Pour partager votre écran, utilisez l'option de partage d'écran dans l'application Webex. Vous pouvez choisir de partager votre écran complet ou une application spécifique.

Que faire si le système ne répond pas ?

Essayez de redémarrer le CISCO Webex Room Kit Pro. Si le problème persiste, vérifiez les connexions électriques et réseau, ou réinitialisez l'appareil aux paramètres d'usine.

Comment gérer les participants pendant une réunion ?

Utilisez les contrôles de réunion dans l'application Webex pour mettre en sourdine les participants, les retirer de la réunion ou les inviter à se joindre à la discussion.

Est-il possible d'enregistrer des réunions avec le CISCO Webex Room Kit Pro ?

Oui, vous pouvez enregistrer des réunions en utilisant l'option d'enregistrement dans l'application Webex. Vérifiez que vous avez suffisamment d'espace de stockage disponible.

Comment réinitialiser le CISCO Webex Room Kit Pro aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans les paramètres, sélectionnez 'Système', puis 'Réinitialiser aux paramètres d'usine'. Suivez les instructions pour confirmer la réinitialisation.

MODE D'EMPLOI Webex Room Kit Pro CISCO

Support mural pour la Quad Camera

a. Adaptateur secteur et câble pour la Quad Camera b. Câble Ethernet pour Touch 10 c. Antennes pour Codec Pro d. Câble d'alimentation pour Codec Pro * e. Supports de montage pour Codec Pro (facultatif) f. Caméra Precision 60 (facultatif)

* Aucune option de cordon d'alimentation pour Codec Pro : lorsque le cordon d'alimentation facultatif n'est pas commandé avec le système, le client doit sélectionner un câble adapté au produit. L'utilisation d'un câble d'alimentation non compatible avec ce produit peut entraîner un risque d'accident électrique. Pour les commandes à livrer en Argentine, au Brésil et au Japon, un cordon d'alimentation approprié doit être commandé avec le système.

- Caractéristiques techniques du câble d'alimentation : 10 A, 250 V

- Connecteur d'alimentation : EL 701B (IEC 60320/C13)

Peut être commandé séparément

Microphone(s) : Le microphone de table Cisco ou le microphone de plafond sont recommandés.

Câbles: Pour l'installation, et en fonction du besoin, le système peut nécessiter plus de câbles HDMI et Ethernet. Nous recommandons de commander ces câbles chez Cisco. Des câbles HDMI sont requis pour les écrans et les présentations. Nous recommandons de n'utiliser que des câbles certifiés : des câbles High Speed HDMI 1.4b pour les présentations et des câbles Premium High Speed HDMI pour les écrans. Des câbles Ethernet sont requis pour le contrôle des caméras, ainsi que pour connecter le codec au réseau (non requis si vous utilisez un réseau LAN sans fil).

Sécurité et matériel pour le montage

Le mur et le matériel utilisés pour le montage doivent être assez solides pour supporter le produit en toute sécurité. Le système de fixation murale doit être installé par une personne qualifiée, conformément aux réglementations locales et nationales.

Outils dont vous pourriez avoir besoin

Veillez à ne pas obstruer les orifices de ventilation du codec. Laissez un espace d'au moins 10 cm de chaque côté de l'unité. Laissez un espace libre d'au moins 4,5 cm sous le codec, ainsi qu'entre le codec et un composant adjacent monté en rack.

Montez le codec en rack (facultatif)

Vous pouvez monter les supports de manière à orienter le panneau du connecteur vers l'avant ou vers l'arrière.

Montez la caméra sous l'écran si la hauteur de montage de l'écran est supérieure à 120 cm.

Montez la caméra au-dessus de l'écran si la hauteur de montage de l'écran est inférieure à 120 cm. Dans ce cas, la hauteur de montage recommandée de l'écran est de 80 cm.

REMARQUE : Lorsque vous installez la caméra au-dessus de l'écran, assurez-vous de respecter les mesures indiquées afin qu'il y ait suffisamment d'espace pour que la caméra puisse être entièrement inclinée vers l'avant.

Attachez la Quad Camera au support

Fixe la Quad Camera au support

La caméra est en place lorsque vous entendez un clic.

Mesurez la hauteur de montage (H) de la Quad Camera. Localisez l'angle d'inclinaison dans le tableau. Ajustez l'angle d'inclinaison de la caméra comme décrit sur la page suivante.

Ajustez l'angle d'inclinaison de la Quad Camera

Connectez les câbles au codec

Liguez les cabos de codec

Connectez les câbles du codec

Connectez les câbles d'alimentation de la Quad Camera

Connecte les câbles de la Quad Camera

Branchez les câbles au connecteur HDMI 1 et au connecteur Ethernet 2 sur le codec.

Utilisez uniquement l'adaptateur secteur fourni avec la Quad Camera.

Inclinez la Quad Camera dans sa position normale

Assurez-vous de laisser suffisamment d'espace aux câbles pour qu'ils ne se desserrent pas lorsque vous inclinez complètement la caméra.

Connectez les antennes au codec

Branchez les câbles au connecteur HDMI 2 et au connecteur Ethernet 3 sur le codec.

Utilisez uniquement l'adaptateur secteur fourni avec la caméra Precision 60. Notez que les adaptateurs secteur pour les deux caméras peuvent être différents.

Utilisez un câble Ethernet pour connecter le câble de contrôle de la caméra entre la caméra et le codec. En utilisant un câble VISCA, vous endommagerez gravement la caméra.

Si vous utilisez un câble coaxial pour la vidéo, vous aurez besoin d'un câble BNC vers HD-BNC ou d'un adaptateur BNC vers HD-BNC pour connecter le Precision 60 (BNC) au Codec Pro (HD-BNC).

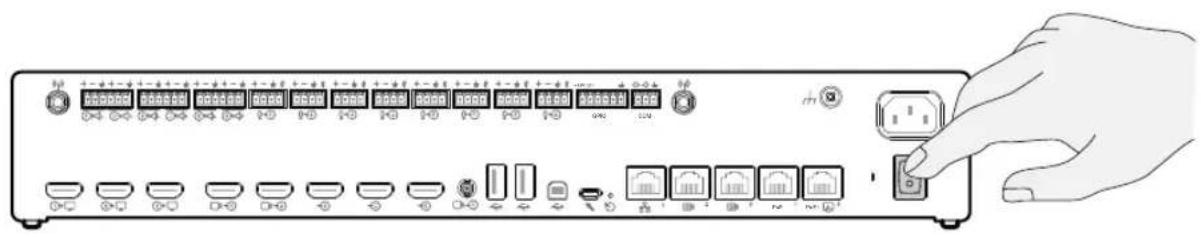

Mettez le codec sous tension

Connecte le codec

Ligue o codec

Allumer le codec

Einschalten des Codecs

• Utilisez toujours le câble d'alimentation fourni.
• Assurez-vous de pouvoir accéder facilement à la prise électrique au cas où vous auriez besoin de débrancher l'appareil.
• Ce matériel a été conçu pour être connecté à des systèmes d'alimentation TN et IT.

Connectivité réseau : utilisez le LAN Ethernet ou le Wi-Fi. Les appareils autres que les appareils radio dont l'ID de produit (PID) comporte les lettres « NR » ne prennent pas en charge le Wi-Fi.

Alimentation (100-240 VCA, 50/60 Hz)

Finalisez la configuration du logiciel

Comment détacher la Quad Camera du support mural

1. Inclinez la caméra entièrement vers l'avant.
2. Relevez les deux leviers de verrouillage pour détacher la Quad Camera.
3. Inclinez la caméra dans sa position normale.
4. Tirez doucement la caméra vers l'avant pour la détacher du support mural.

AVERTISSEMENT: Ne laissez jamais la Quad Camera sur le support mural avec les leviers de verrouillage en position ouverte.
