Type de produit	Trancheuse à viande manuelle
Marque	Globe
Modèle	3600N
Alimentation électrique	115 V / 60 Hz (monophasé)
Diamètre de la lame	Environ 13 pouces (remplacement à 12 11/16 pouces)
Épaisseur de tranche	Réglable en continu de 0 à maximum (tourner le régulateur)
Capacité	Jusqu'à 40 livres (produits désossés et dégelés)
Modes d'utilisation	Manuel uniquement (modèles automatiques disponibles)
Système d'affûtage	Intégré, à levier, avec pierres à aiguiser
Protection de sécurité	Protège-lame, anneau de protection, poussoir, arrêt d'urgence, levier d'engagement manuel
Matériau	Acier inoxydable (corps et lame), aluminium (certaines pièces)
Pieds	Pieds en caoutchouc antidérapants et réglables
Lubrification	Huile Globe (huile minérale) pour tiges coulissantes et vis filetées
Nettoyage	Démontage des pièces amovibles (plateau, poussoir, protège-lame, affûteur, déflecteur) ; lavage au lave-vaisselle ou à la main ; désinfection obligatoire
Garantie	2 ans pièces, 1 an main-d'œuvre, 15 ans engrenage
Accessoires inclus	Bouteille d'huile Globe, tableau mural de sécurité, manuel d'utilisation
Poids	Environ 50 livres (23 kg)
Dimensions (L x P x H)	Environ 20 x 20 x 15 pouces (51 x 51 x 38 cm)

FOIRE AUX QUESTIONS - 3600N Globe

Comment affûter la lame de la trancheuse Globe 3600N ?

Avant l'affûtage, nettoyez et désinfectez la trancheuse. Assurez-vous que la trancheuse est éteinte, le régulateur d'épaisseur tourné au-delà du 0, le plateau retiré et le levier d'engagement en position 'Manual'. Branchez, allumez, puis appuyez sur le levier de l'affûteur pendant 5 à 10 secondes. Éteignez et débranchez, nettoyez à nouveau. L'affûtage ne s'applique pas aux modèles NF pour produits congelés.

Que faire si la trancheuse ne démarre pas ?

Vérifiez que la trancheuse est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que le levier d'engagement automatique est en position 'Manual' (si applicable) et que le protège-lame est correctement installé. Si le voyant de vitesse clignote, remettez le levier en 'Manual' et redémarrez.

Comment nettoyer et désinfecter la trancheuse ?

Éteignez et débranchez la trancheuse. Tournez le régulateur d'épaisseur au-delà du 0. Retirez le plateau, le poussoir, le protège-lame, l'affûteur et le déflecteur. Lavez ces pièces à la main ou au lave-vaisselle avec un détergent doux. Rincez et désinfectez avec un désinfectant quaternaire pendant 2 minutes. Laissez sécher à l'air. Nettoyez la lame et l'anneau de protection avec un chiffon humide, puis désinfectez. Ne jamais utiliser de tampon abrasif.

Quelle huile utiliser pour lubrifier la trancheuse ?

Utilisez exclusivement l'huile Globe (huile minérale légère, insipide et inodore). N'utilisez jamais d'huile végétale, car elle endommagerait la machine et annulerait la garantie. Lubrifiez les tiges coulissantes du plateau et du poussoir toutes les semaines ou si nécessaire.

Comment régler l'épaisseur de coupe ?

Tournez le régulateur d'épaisseur dans le sens antihoraire pour augmenter l'épaisseur. Si vous dépassez le réglage souhaité, tournez d'abord dans le sens horaire au-delà du 0, puis revenez à l'épaisseur désirée. Après utilisation, tournez toujours le régulateur dans le sens horaire au-delà du 0 jusqu'à ce qu'il s'arrête pour fermer la table de tranchage.

Quels produits peuvent être tranchés avec cette machine ?

Tranchez uniquement des produits désossés et dégelés. Pour les produits congelés, utilisez les modèles NF (3600NF ou 3975NF). N'utilisez jamais la trancheuse pour des produits congelés standard, cela pourrait endommager la lame.

Comment enregistrer la garantie ?

Remplissez le formulaire d'enregistrement en ligne sur www.globefoodequip.com/support/warranty-registration-form dans les 30 jours suivant l'installation. Vous pouvez également scanner le code QR sur la machine.

La trancheuse fait un bruit métallique, que faire ?

Vérifiez que le protège-lame est solidement installé et que la lame n'est pas en contact avec le plateau ou la table. Si le bruit persiste, il peut s'agir d'un problème de réglage de la table ou d'une lame ébréchée. Contactez un technicien agréé.

Comment remplacer la lame ?

Le remplacement de la lame doit être effectué par un technicien de service agréé Globe. Ne tentez jamais de le faire vous-même. La lame doit être remplacée lorsque son diamètre atteint environ 12 11/16 pouces.

Quelle est la procédure de sécurité avant nettoyage ?

Avant tout nettoyage, affûtage ou entretien : éteignez la trancheuse, tournez le régulateur d'épaisseur dans le sens horaire au-delà du 0 jusqu'à l'arrêt, retirez le plateau porte-produit et débranchez le cordon d'alimentation. Pour les modèles automatiques, placez le levier d'engagement en 'Manual'.

MODE D'EMPLOI 3600N Globe

Modèles : 3600N, 3850N et 3975N

(Inclut les tranches pour produits congelés 3600NF et 3975NF)

Pour l'entretien de votre tranchette:

1. Visitez notre site Web à www.globefoodequip.com
2. Appelez le Service à la clientèle Globe au 937-299-8625 et demandez les coordonnées de votre société de service locale.

Avis de sécurité important

Ce manuel contient des instructions de sécurité importantes qui doivent être strictement suivies lors de l'utilisation de cet appareil.

Visitez notre site Web pour obtenir des informations sur les autres produits offerts par Globe.

www.globefoodequip.com

Trancheuses, mélangeurs, appareils de cuisson de comptoir, hacheuses de viande et balances

ENREGISTREMENT DE LA GARANTIE

LISEZ LE CODE QR AVEC VOTRE APPAREIL MOBILE OU

RENDEZ-VOUS SUR WWW.GLOBEFOODEQUIP.COM POUR

REMPLIR ET SOUMETTRE VOTRE GARANTIE.

WWW.GLOBEFOODEQUIP.COM/SUPPORT/WARRANTY-REGISTRATION-FORM

Table des matières

ATTENTION PROPRIÉTAIRES ET UTILISATEURS 4 COMPOSANTS CLÉS DE LA TRANCHEUSE 5 CONSEILS DE SECURITE POUR LA TRANCHEUSE GLOBE 6 INSTALLATION ET LA MISE A LA TERRE CORRECTE 7-8 MODE D'EMPLOI 9-12 NETTOYAGE 13-17 AFFUTAGE DE LA LAME. 18-19 INSPECTION, ENTRETIEN SIMPLE ET REPARATIONS 20-21 PERFORMANCE OPTIMALE DE TRANCHAGE 22 ENTRETIEN ET DÉPANNAGE 23 GARANTIE LIMITEE 24

GLOBE FOOD EQUIPMENT COMPANY

2153 DRYDENRD.

DAYTON, OH 45439

TELEPHONE:[phone]

SANS FRAIS, 800-347-5423

TELECOPIEUR:937-299-8623

COURRIEL: [e-mail]

SITE WEB: www.globefoodequip.com

P/N 980125 Imprimé aux États-Unis

12062012

ECN 1906 Ver. 1 Rev 5 2016

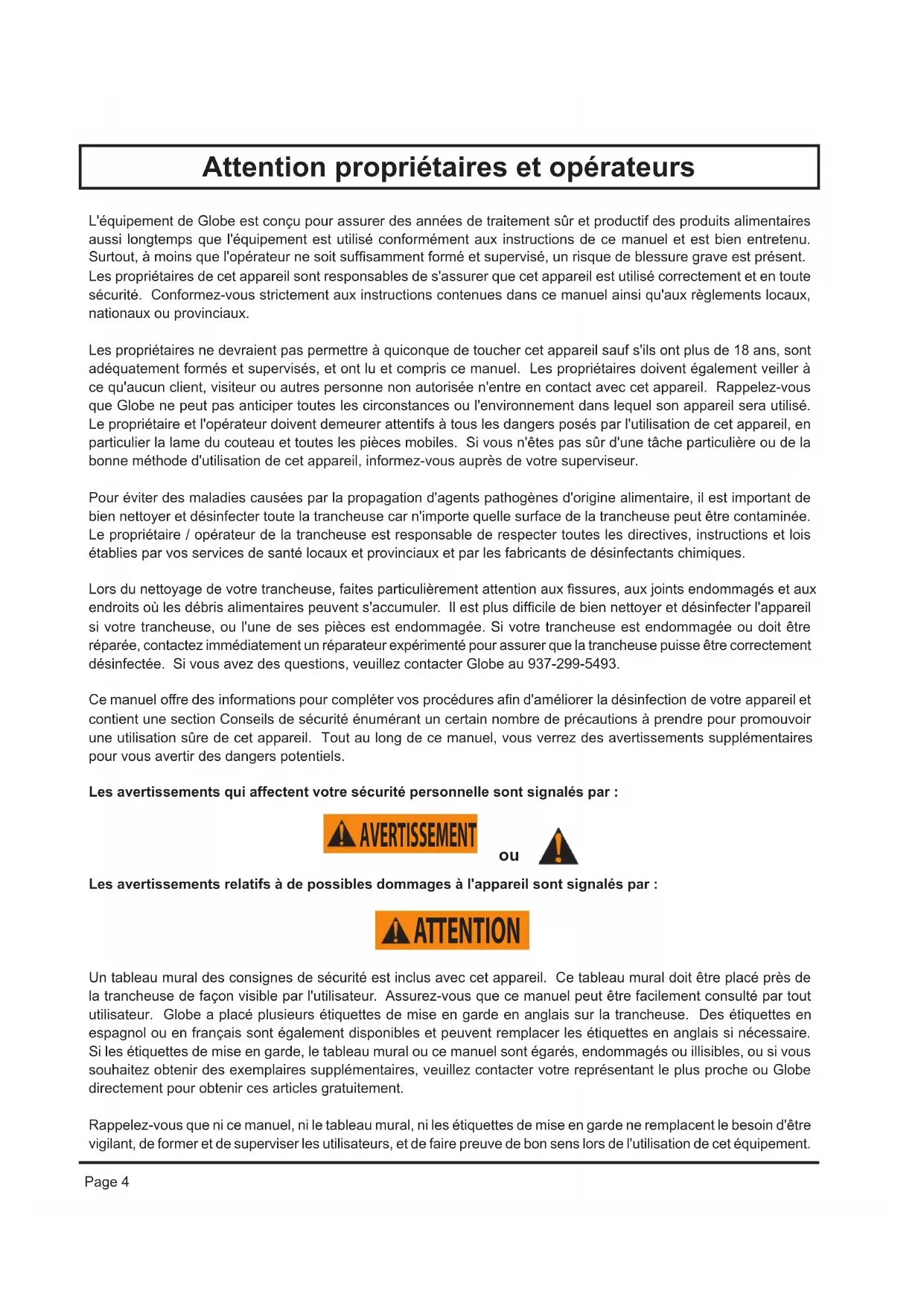

Attention propriétaires et opérateurs

L'équipement de Globe est conçu pour assurer des années de traitement optimal et productif des produits alimentaires, aussi longtemps que l'équipement est utilisé conformément aux instructions de ce manuel et est bien entretenu. Surtout, à moins que l'opérateur ne soit suffisamment formé et supervisé, un risque de blessure grave est présent. Les propriétaires de cet appareil sont responsables de s'assurer que cet appareil est utilisé correctement et en toute sécurité. Conformez-vous strictement aux instructions contenues dans ce manuel ainsi qu'aux règlements locaux, nationaux ou provinciaux.

Les propriétaires ne devraient pas permettre à quiconque de toucher cet appareil sauf s'ils ont plus de 18 ans, sont adequately formés et supervisés, et ont lu et compris ce manuel. Les propriétaires doivent également veiller à ce qu'aucun client, visiteur ou autres personne non autorisée n'entre en contact avec cet appareil. Rappelez-vous que Globe ne peut pas anticiper toutes les circonstances ou l'environnement dans lequel son appareil sera utilisé. Le professionnel et l'opérateur doivent demeurer attentifs à tous les dangers posés par l'utilisation de cet appareil, en particulier la lame du couteau et toutes les pièces mobiles. Si vous n'êtes pas sûr d'une tâche particulière ou de la bonne méthode d'utilisation de cet appareil, informez-vous auprès de votre superviseur.

Pour éviter des maladies causées par la propagation d'agents pathogènes d'origine alimentaire, il est important de bien nettoyer et désinfecter toute la trancheuse car n'importe quelle surface de la trancheuse peut être contaminée. Le professionnel / opérateur de la trancheuse est responsable de respecter toutes les directives, instructions et lois établies par vos services de santé locaux et provinciaux et par les fabricants de désinfectants chimiques.

Lors du nettoyage de votre trancheuse, faites particulièrement attention aux fissures, aux joints endommagés et aux endroits où les débris alimentaires peuvent s'accumuler. Il est plus difficile de bien nettoyer et désinfecter l'appareil si votre trancheuse, ou l'une de ses pièces est endommagée. Si votre trancheuse est endommagée ou doit être réparée, contactez immédiatement un réparateur expérimenté pour assurer que la trancheuse puisse être correctement désinfectée. Si vous avez des questions, veillez contacter Globe au 937-299-5493.

Ce manuel offre des informations pour compléter vos procédures afin d'améliorer la désinfection de votre appareil et contient une section Conseils de sécurité énumérant un certain nombre de précautions à prendre pour promouvoir une utilisation sere de cet appareil. Tout au long de ce manuel, vous verrez des avertissements supplémentaires pour vous avertir des dangers potentiels.

Les avertissements qui affectent votre sécurité personnelle sont signalés par :

Les avertissements relatifs à de possibles dommages à l'appareil sont signalés par :

Un tableau mural des consignes de sécurité est inclus avec cet appareil. Ce tableau mural doit être placé près de la tranchese de façon visible par l'utilisateur. Assurez-vous que ce manuel peut être facilement consulté par tout utilisateur. Globe a placé plusieurs étiquettes de mise en garde en anglais sur la trancheseuse. Des étiquettes en espagnol ou en français sont également disponibles et peuvent remplacer les étiquettes en anglais si nécessaire. Si les étiquettes de mise en garde, le tableau mural ou ce manuel sont égarés, endommagés ou illisibles, ou si vous souhaitez. Abtenir des exemplaires supplémentaires, veuillez contacter votre représentant le plus proche ou Globe directement pour obtenir ces articles gratuitement.

Rappelez-vous que ni ce manuel, ni le tableau mural, ni les étiquettes de mise en garde ne remplacent le besoin d’être vigilant, de former et de superviser les utilisateurs, et de faire preuve de bon sens lors de l’utilisation de cet équipement.

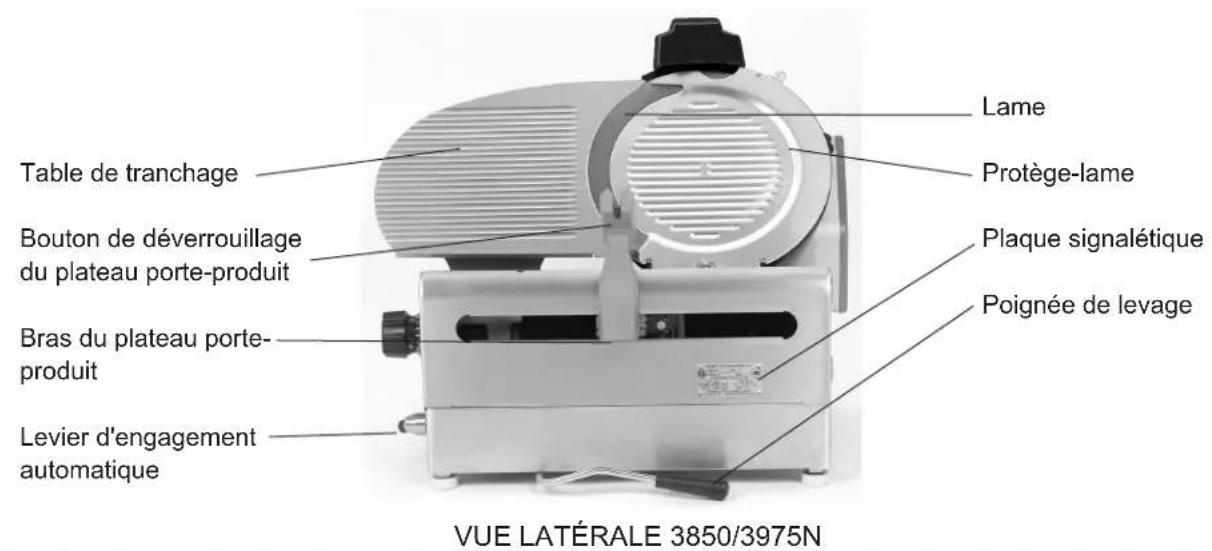

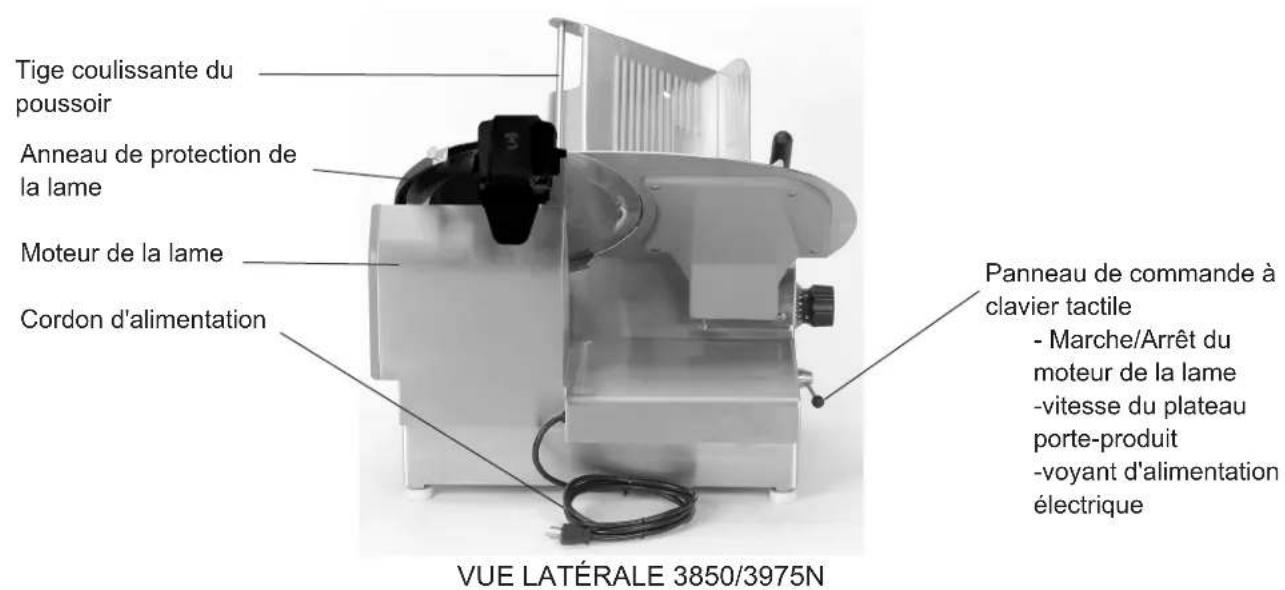

Composants clés de la trancheuse

Pour éviter les blessures GRAVES :

• LISEZ D'ABORD ET ENTIÈREMENT CE MODE D'EMPLOI.
• Ne touchez JAMAIS cette trancheuse sans formation et l'autorisation de votre superviseur.
• Ne touchez JAMAIS cette trancheuse si avez moins de 18 ans.
• Installez UNIQUEMENT la trancheuse sur une surface horizontale plane, antidérapante et non inflammable située dans un espace de travail propre et bien éclairé à l'écart des enfants et des visiteurs.
• Mettez TOUJOURS la trancheuse à la terre en utilisant la source d'alimentation appropriée. NE TOUCHEZ JAMAIS LA LAME. Gardez les mains et les bras à l'écart de toutes les pièces mobiles. N'UTILISEZ JAMAIS la trancheuse sans que le protège-lame, l'affuteur, et l'anneau de protection de la lame soient solidement installés. AVANT D'ALLUMER LA TRANCHEUSE, placez le levier d'engagement automatique en position "Manual" (trancheuses automatiques seulement). SOYEZ VIGILANT. Le plateau porte-produit se déplace d'avant en arrière pendant l'utilisation automatique et peut se déplacer dans l'une ou l'autre des directions lors du démarrage.
• Ne placez JAMAIS la main dans l'ouverture du bras du plateau porte-produit sur le côté droit de la trancheuse.
• UTILISEZ UNIQUEMENT LA POIGNÉE DU PLATEAU PORTE-PRODUIT pour pousser le plateau porte-produit lors du tranchage manuel.
• UTILISEZ UNIQUEMENT LE POUSSOIR, PAS VOTRE MAIN, pour maintainir les produits alimentaires lors du tranchage. Ne placez jamais votre main sur ou a proximé du plateau porte-produit lorsque la trancheuse est allumée. Éteignez TOUJOURS la tranchesse après chaque usage. (Pour les tranches automatiques seulement, replacez le levier d'engagement automatique en position "Manual"). Tournez le régulateur d'épaisseur de tranchage dans le sens horsaire en dépassant le "0" jusqu'à ce qu'il s'arrête. AVANT LE NETTOYAGE, L'AFFUTAGE, L'ENTRETIEN OU LE DEMONTAGE DE PIECES, eteignez always la trancheuse, tournez le regulateur d'épaisseur de tranchage dans le sens horaire en dépassant le "0" jusqu'à ce qu'il s'arrête, retirez le plateau porte-produit et débranchez le cordon d'alimentation électrique. Nettoy et desinfectez TOUJOURS suae. Pour eviter des maladies ou des deces causés par la propagation d'agents pathogenes d'origine alimentaire, il est important de bien nettoyer et de disinfector entierement la trancheuse car n'importe quelle surface de la trancheuse peut etre contaminée. Le propriete et l'utiliseur de la trancheuse sont responsables de se conformer a toutes les directives, instructions et lois etablies par vos services de sanfe locaux et provinciaux et par les fabricants de desinfectants chimiques.
• UTILISEZ UNIQUEMENT DES PIECES ET DES ACCESSOIRES GLOBE correctement installés.

Deballage

1. Déballez la trancheuse immédiatement après sa réception. Si l'appareil est endommagé, conservez l'emballage et contactez le transporteur dans un délai de quinze (15) jours de la date de livraison et contactez immédiatement le fournisseur de l'appareil. Vous n'avez aucun recours pour des dégâts après quinze (15) jours suivant la réception.
2. Avec trancheuse vous devriez recevoir : une bouteille d'huile Globe, un tableau mural, et un mode d'emploi. Remplissez le formulaire de garantie en ligne à www. globefoodequip. com/support/warranty-registration-form. Contactez Globe ou votre fournisseur local si vous n'avez pas reçu tous ces articles.

Avertissement

• Installez TOUJOURS l'appareil dans un espace de travail disposant d'un éclairage et d'un espace suffisants. Utilisez l'appareil UNIQUEMENT sur une surface horizontale solide plane, antidérapante et ininflammable. Ne contourez, alterez, ni modifiez JAMAIS cet appareil. Cela peut être dangereux et annulera la garantie. N'utilisez JAMAIS la trancheuse sans que le protège-lame et l'anneau de protection de la lame soient solidement installés. N'utilisez JAMAIS la trancheuse sans que toutes les étiquettes de mise en garde y soient attachées et sans que le tableau mural Globe soit affiché et visible par l'utilisateur.

Installation

1. Lisez attentivement ce manuel avant l'installation et l'utilisation. Ne procédez PAS à son installation et à son utilisation si vous avez des questions ou ne comprendrez pas quelque chose dans le mode d'emploi. Contactez d'abord votre représentant local ou Globe. Assurez-vous de nettoyer et désinfecter entièrement la trancheuse avant son utilisation. Reportez-vous à ce manuel pour des conseils de nettoyage et de désinfection.
2. Retirez la trancheuse de la boîte en carton ondulé.

1. Choisissez un emplacement pour la trancheuse qui dispose d'une surface plane, solide, antidérapante et ininflammable et qui est situé dans un espace de travail bien éclairé et à l'écart des visiteurs et des enfants.

1. Assurez-vous que la trancheuse est de niveau. Si la trancheuse vacille ou est instable après avoir été placée sur la table ou sur le comptoir, reglez les pieds en caoutchouc jusqu'à ce que la trancheuse soit de niveau.
2. Affichez le tableau mural Globe où il peut être facilement vu par l'utilisateur.
3. Inspectez la trancheuse pour vous assurer que toutes les pièces ont été livrées.
4. Assurez-vous que le protège-lame ainsi que l'anneau de protection de la lame sont en place.
5. Trouvez l'affuteur de la trancheuse emballé dans sa propre boite. Déballez-le, attachez-le sur la partie supérieure de la trancheuse (Figure 7-1), et fixez-le en serrant la molette de déverrouillage de l'affuteur (Figure 7-2).

Figure 7-1 Molette de déverrouillage de l'affuteur

Figure 7-2

Installation et mise à la terre correctes

CETTE MACHINE EST FOURNIE AVEC UNE FICHE DE MISE À LA TERRE TRIPOLAIRE. LA PRISE DANS LAQUELLE CETTE FICHE EST BRANCHÉE DOIT ÊTRE MISE À LA TERRE. SI LA PRISE NE DISPOSE PAS DU TYPE DE TERRE CORRECT, CONTACTEZ UN ÉLECTRICIEN. NE COUPEZ OU NE RETIREZ JAMAIS LA TROISIÈME BROCHE DE TERRE DU CORDON D'ALIMENTATION ET N'UTILISEZ JAMAIS DE FICHE D'ADAPTATION

(Figure 8-3 et Figure 8-4).

1. Assurez-vous que les étiquettes de mise en garde sont correctement placées et lisibles et que le mode d'emploi est disponible à proximité de la trancheuse. Placez étiquettes en français ou en espagnol sur la trancheuse si nécessaire.
2. Remplissez votre enregistrement de garantie en ligne à www.globefoodequip.com/support/warranty-registration-form.
3. Affichez le tableau mural dans un endroit visible près de la trancheuse auquel se reporter pour le nettoyage, la désinfection et l'entretien de la trancheuse. Reportez-vous à ce tableau mural et au mode d'emploi pour un nettoyage, une désinfection et une inspection correcte de votre trancheuse.
4. Nettoyez la trancheuse en suivant les procédures décrites dans la section de nettoyage (pages 13 à 17) avant d'utiliser la trancheuse.
5. Contactez votre représentant local ou Globe directement si vous avez des questions ou rencontrez des problèmes lors de l'installation ou de l'utilisation de la trancheuse.

Figure 8-3 Correct

Pour éviter les blessures GRAVES :

• Ne touchez JAMAIS la trancheuse sans avoir été formé et sans l'autorisation de votre superviseur. Lisez d'abord ce mode d'emploi.
• Ne touchez JAMAIS la trancheuse si avez moins de 18 ans. NE TOUCHEZ JAMAIS LA LAME. Gardez les mains et les bras à l'ecart de toutes les pieces mobiles. N'TUILISEZ JAMAIS la trancheuse sans que le protège-lame, l'affuteur, et l'anneau de protection de la lame soient solidement installés. AVANT D'ALLUMER LA TRANCHUSE, placez le levier d'engagement automatique en position "Manual" (trancheuses automatiques seulement). SOYEZ VIGILANT. Le plateau porte-produit se déplace d'avant en arrêté pendant l'utilisation automatique et peut se déplacer dans l'une ou l'autre des directions lors du démarrage.
• Ne placez JAMAIS la main dans l'ouverture du bras du plateau porte-produit sur le côté droit de la trancheuse.
• UTILISEZ UNIQUEMENT la poignée du plateau porte-produit pour pousser le plateau porte-produit lors du tranchage manuel.
• UTILISEZ UNIQUEMENT la poignée du pousoir, PAS VOTRE MAIN, pour maintenir les produits alimentaires lors du tranchage. Ne placez jamais votre main sur ou à proximité du plateau porte-produit lorsque la tranchuese est allumée.
• Éteignez TOUJOURS la tranchuese après chaque usage. (Pour les tranches automatiques seulement, replacez le levier d'engagement automatique en position "Manual"). Tournez le régulateur d'épaisseur de tranchage dans le sens inverse en dépassant le "0" jusqu'à ce qu'il s'arrête. AVANT LE NETTOYAGE, L'AFFUTAGE, L'ENTRETIEN OU LE DEMONTAGE DE PIECES, éteignez toujours la tranchuese, tournez le régulateur d'épaisseur de tranchage dans le sens inverse en dépassant le "0" jusqu'à ce qu'il s'arrête, débranchez le cordon d'alimentation et retirez le plateau porte-produit.

Avertissement

N'utilisez JAMAIS la trancheuse sans que le protège-lame, l'affuteur, et l'anneau de protection de la lame soient solidement installés. Ne pas le faire peut occasionner des blessures graves.

Utilisation manuelle de la trancheuse

REMARQUE : Pour l'utilisation en mode manuel d'une trancheuse automatique, veuillez vous rendre à la page 12 de ce manuel.

1. Avec la trancheuse éteinte, tirez le plateau porteproduct complètement vers vous et placez le produit alimentaire sur le plateau porteproduct. Tranchez uniquement des produits désoissés et dégelés avec la trancheuse. (Les modèles 3600NF et 3975NF sont recommandés pour trancher des produits congelés). Utilisez le pouvoir pour développer le produit en place. Si le pouvoir n'est pas nécessaire, il peut être maintenu à l'écart en le basculant derrière le plateau porteproduct et en le bloquant sur la goupille de retenue.
2. Assurez-vous que toutes les poignées sont serrées avant d'utiliser la trancheuse.
3. Tournez le régulateur d'épaissur de tranchage dans le sens antihoraire sur la position désirée. S'il vous arrive de dépasser le réglage souhaité, vous devez d'abord tourner le régulateur d'épaissur de tranchage dans le sens horaire en dépassant le zéro (0), puis le tourner en arrêté sur l'épaissur de tranche désirée. Après le tranchage, tournez toujours le régulateur d'épaissur de tranchage dans le sens horaire en dépassant le zéro (0) jusqu'à ce qu'il s'arrête pour fermer table de tranchage.
4. Allumez la trancheuse en appuyant sur le bouton START à l'avant de la trancheuse. Le voyant d'alimentation s'allume.

Ne tenez PAS le produit alimentaire avec votre main. Ne placez jamais votre main sur ou à proximité du plateau porte-produit lorsque la trancheuse est allumée. La poignée du plateau porte-produit est la seule partie de la trancheuse que vous devez toucher lorsque vous tranchez.

1. Utilisez la poignée du plateau porte-produit pour pousser manuellement le plateau porte-produit d'avant en arrière. La poignée du plateau porte-produit est la seule partie de la trancheuse que vous devez toucher lorsque vous tranchez.

Si un produit doit être ajusté pendant le tranchage, tirez TOUJOURS entièrement le plateau porte-produit vers vous. Éteignez la trancheuse et fermez la table de tranchage avant d'ajuster le produit et le pouvoir.

1. Après la dernière course de tranchage, tirez le plateau porteproduit entièrement vers vous. Éteignez la trancheuse en appuyant sur le bouton STOP à l'avant de la trancheuse. Le voyant d'alimentation s'éteint. Tournez toujours le régulateur d'épaisseur de tranchage dans le sens horaire au-delà du zéro jusqu'à ce qu'il s'arrête pour fermer la table de tranchage.
2. Vous pouvez maintenant charger et décharger les produits alimentaires sur le plateau porte-produit.

Mode d'emploi

Utilisez TOUJOURS la trancheuse avec le protège-lame, l'affuteur, et l'anneau de protection de la lame solidement installés. Ne pas le faire peut causer des blessures graves.

Utilisation de la trancheuse en mode automatique

1. Assurez-vous que la trancheuse est éteinte (le voyant d'alimentation est éteint). Assurez-vous que le levier d'engagement automatique est en position "Manual" et que le plateau porte-produit se déplace librement.
2. Tirez le plateau porte-produit complètement vers vous et placez le produit alimentaire sur le plateau porte-produit. Tranchez uniquement des produits désossés et dégelés avec la trancheuse. (Les modèles 3600NF et 3975NF sont recommandés pour trancher des produits congelés). Basculez le pouvoir pour tenir le produit alimentaire en place.
3. Si le produit alimentaire est trop long, placez le pouvoir sur le dessus du produit alimentaire et utilisez les pointes du pouvoir pour maintenir le produit alimentaire en place.
4. Tournez le régulateur d'épaisseur de tranchage dans le sens antihoraire sur la position désirée. S'il vous arrive de dépasser le réglage souhaité, vous devez d'abord tourner le régulateur d'épaisseur de tranchage dans le sens horaire en dépassant le zéro (0), puis le tourner en arrêté sur l'épaisseur de tranche désirée. Après le tranchage, tournez toujours le régulateur d'épaisseur de tranchage dans le sens horaire en dépassant le zéro (0) jusqu'à ce qu'il s'arrête pour fermer table de tranchage.
5. Appuyez sur le bouton START. Le voyant d'alimentation s'allume. Si le voyant de vitesse clignote, le levier d'engagement automatique est en position "automatique". Appuyez sur le bouton STOP pour arrêter la machine. Abaissez le levier en position "Manual" et redémarrez la trancheuse.

SOYEZ VIGILANT. L'étape suivante provoque le déplacement automatique du plateau porte-produit et il peut se déplacer dans les deux sens lors du démarrage.

N'essayez JAMAIS de régler, de charger ou de décharger le plateau porte-produit lorsque la trancheuse est en mode automatique.

Ne placez JAMAIS la main dans l'ouverture du bras du plateau porte-produit sur le côté droit de la trancheuse.

1. Pour déplacer le plateau porte-produit automatiquement, levez le levier d'engagement automatique en position "Automatic" (Figure 11-1).

a. Modèle 3850N - Pour régler la vitesse du plateau porte-produit, appuyez sur la touche d'augmentation de la vitesse pour 60 courses par minute et sur la touche de diminution de la vitesse pour 40 courses par minute. b. Modèle 3975N - Pour régler la vitesse du plateau, appuyez sur les touches d'augmentation ou de diminution de la vitesse. La valeur par défaut de la course est de 5 lorsque le cordon d'alimentation est débranché et rebranché. Si trancheuse est éteinte mais pas débranchée, la vitesse sera la dernière vitesse utilisée.

Figure 11-1

REMARQUE: la vitesse du plateau peut être régée avant ou après avoir placé l'appareil en mode automatique.

1. Pour arrêter le mouvement automatique du plateau porte-produit, poussez vers le bas ou abaissez le levier d'engagement automatique en position "Manual".

Mode d'emploi

La lame est encore en rotation bien que le plateauporte-produit soit à l'arrêt.

1. Pour éteindre complètement la trancheuse et arrêter la lame, appuyez sur le bouton d'arrêt. Si le levier d'engagement automatique n'a pas déjà été remis en position "Manual", abaissez le levier en position "Manual".
2. Tirez le plateau porte-produit complètement vers vous en utilisant la poignée du plateau porte-produit. Tournez le régulateur d'épaisseur de tranchage dans le sens inverse au-delà du zéro jusqu'à ce qu'il s'arrête pour fermer la table de tranchage. Vous pouvez maintenant charger et décharger les produits alimentaires sur le plateau porte-produit.
3. Lorsque vous avez terminé d'utiliser la trancheuse, assurez-vous que la trancheuse est éteinte, que le régulateur d'épaisseur de tranchage est tourné vers la droite au-delà du 0 jusqu'à ce qu'il s'arrête et que levier d'engagement automatique est en position "Manual".

RéGLAGES DES VITESSES EN MODE AUTOMATIQUE

Modèle #	Vitesse	Nbre de courses/minute
3850N		L (basse-normal) 40
		H (haute-plus vite) 60
3975N 1 20
2 28
3 32
4 38
5 40
6 50
7 52
8 58
9 60

Remarque : le nombre de courses/minute peut varier de +/- 10%.

Opération manuelle sur une trancheuse automatique

Assurez-vous TOUJOURS que le levier d'engagement automatique est en position "MANUAL" avant d'allumer la trancheuse (Figure 12-1).

1. Les tranches automatiques peuvent être utilisées manuellement si désiré.
2. Lors de l'utilisation manuelle d'une trancheuse automatique en mode "Manuel", le levier d'engagement automatique DOIT être en position "Manual" avant d'allumer la trancheuse. Le levier doit rester en position "Manual" pendant l'utilisation.
3. Suivez les instructions aux pages 11 et 12, en sautant les étapes 6 et 7, qui portent sur l'activation du levier d'engagement automatique pour l'utilisation de la trancheuse en mode automatique.

Figure 12-1

LAME de couteau tranchante

POUR EVITER DE GRIEVEMENT BLESSER L'UTILISATEUR DE LA TRANCHEUSE ET VOS CLIENTS :

• AVANT LE NETTOYAGE, L'AFFUTAGE, L'ENTRETIEN OU LE DEMONTAGE DE PIECES, éteignez toujours la trancheuse, tournez le régulateur d'épaisseur de tranchage dans le sens horsaire jusqu'à ce qu'il s'arrête, et débranchez le cordon d'alimentation.
• N'essayez JAMAIS de nettoyer la trancheuse lorsque la lame tourne. N'essayez JAMAIS d'enlever la lame ou l'anneau de protection de la lame de la trancheuse. Ils doivent rester sur la trancheuse pour une utilisation, un affutage, et un nettoyage corrects.

Avertissement

Pour éviter des maladies ou des décès causés par la propagation d'agents pathogènes d'origine alimentaire, il est important de bien nettoyer et désinfecter toute la trancheseuse car n'importe quelle surface de la trancheseuse peut être contaminée. La propriété / utiliseur de la trancheseuse est responsable de respecter toutes les directives, instructions et lois établies par vos services de santé locaux et provinciaux et par les fabricants de désinfectants chimiques.

Après que votre tranchesse entre en contact avec un produit alimentaire, toute la tranchse, y compris les pièces amovibles, doivent être soigneusement nettoyées et désinfectées. Ce processus doit être répété au moins toutes les 4 heures en utilisant ces procédures et informations; et doit se conformer aux lois supplémentaires de vos services de santé provinciaux et locaux.

Il est extrêmement important de désinfecter la trancheuse et de suivre attentivement les instructions sur votre bouteille de désinfectant quaternaire afin d'assurer une désinfection adaptée pour tuer les bactéries potentiellement nocives.

REMARQUE: Il peut être souhaitable de porter des gants de protection résistants à la coupure pendant l'opération de nettoyage.

IMPORTANT : si un produit chimique désinfectant autre que le chlore, l'iode ou l'ammonium quaternaire est utilisé, il doit être appliqué selon les instructions d'utilisation sur l'étiquette enregistrée avec l'Agence de protection de l'environnement. Des quantités excessives de désinfectant ainsi que l'utilisation de produits non formulés pour l'acier inoxydable ou pour l'aluminium peut ANNULER votre garantie.

La concentration de désinfectant doit être conforme à l'article 4-501.114, Manual and Mechanical Warewashing Equipment, Chemical Sanitization - Temperature, pH, Concentration, and Hardness du Code alimentaire de la FDA.

Pour plus d'informations sur la désinfection correcte des cuisines et des équipements, visitez le site www.servesafe.com de la National Restaurant Association (NRA).

Attention

• Évitez d'arroser, de laver à la pression ou de verser de l'eau sur la trancheuse. N'utilisez JAMAIS un tampon à recurer, de la laine d'acier ou un matériel abrasif pour nettoyer la trancheuse.
• N'essayez JAMAIS de nettoyer, d'affuter ou d'utiliser la trancheuse lorsque le levier de levage est en position élevée (trancheuses automatiques seulement).
• Éteignez TOUJOURS la trancheuse et débranchez le cordon d'alimentation AVANT de nettoyer.
• Il est extrêmement important de se conformer aux instructions sur le récipient de désinfectant pour assurer une désinfection correcte. Laissez sécher les pièces à l'air avant de les replacer sur la trancheuse!

Démontage et nettoyage

1. Éteignez la trancheuse.
2. Tournez le régulateur d'épaissur de tranchage dans le sens horaire en dépassant le "0" jusqu'à ce qu'il s'arrête de manière à ce que la table couvre la lame.
3. Débranchez le cordon d'alimentation.
4. Avec un chiffon propre, essuyez la trancheuse pour enlever tous les liquides et particules de nourriture.
5. Retirez le pousoir du plateau porte-produit. Tenez le pousoir et dévissez la tige coulissante (Fig. 14-1). Retirez la tige coulissante du pivot du pousoir, en libérant à la fois la tige et le pousoir (Figure 14-2).
6. Retirez le plateau porte-produit en dévissant la molette de déverrouillage qui attache le plateau porte-produit au bras du plateau.

SOYEZ vigilant. les étapes suivantes sont exposées la lame.

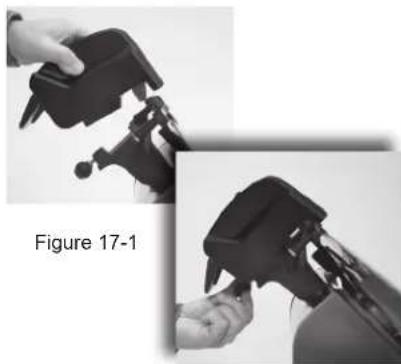

1. Retirez l'affuteur de lame en desserrant la molette de déverrouillage de l'affuteur située sous le capot de l'affuteur. Soulevez et retirez le mécanisme d'affutage de la trancheuse (Figure 14-3).
2. Retirez le protège-lame. Dévissez la molette au sommet du protège-lame. Maintenez les languettes du protège-lame situées au-dessus et en-dessous du protège-lame. Basculez prudemment le protège-lame vers l'arrière en l'éloignant de la goupille inférieure et écartez le protège-lame de la lame (Figure 14-4).

SOYEZ VIGILANT. La partie tranchante de la lame de la trancheuse est exposée. Soyez toujours conscient du placement de vos mains et de vos doigts par rapport à la lame.

1. Attaché à l'anneau de protection de la lame se trouve un déflecteur de tranche flexible amovible. Au centre de l'anneau de protection se trouve une languette de verrouillage (Figure 15-5). Tirez prudemment le bas de la languette vers l'extérieur avec deux doigts, tout en maintenant le haut de la languette en place avec votre pouce.
2. Soulevez prudemment le déflecteur de tranche entre la lame et l'anneau de protection de la lame (Fig. 14-6).

Une étape importante pour tuer les bactéries est de permettre aux pièces de sécher à l'air avant le remontage !

Nettoyage

1. Placez toutes les pièces amovibles dans un lave-vaisselle ou dans un évier à trois compartiments rempli d'eau chaude et d'un détergent doux ; laissez tremper, nettoyez et frottez bien toutes les surfaces à l'aide d'une solution de détergent doux et d'eau chaude. (Les pièces amovibles sont : le plateau porte-produit, le pouvoir, la tige coulissante, le protège-lame, l'affuteur et le déflecteur de tranche).

Rincez les pièces amovibles avec de l'eau fraîche et propre. En suivant les instructions sur l'étiquette de votre désinfectant quaternaire, laissez tremper le plateau porte-produit et toutes ses pièces, le protège-lame, l'affuteur et le déflecteur de tranche dans une solution appropriée de désinfectant quaternaire pendant au moins deux minutes. Laissez sécher toutes les pièces à l'air.

1. Ensuite, nettoyez l'anneau de protection de la lame. Faites tremper un chiffon propre dans une solution de détergent doux et d'eau chaude. Éliminez tout excès d'eau du chiffon. Insérez prudemment le chiffon entre la lame et l'anneau de protection (Fig. 15-1). Tout en maintenant le chiffon entre la lame et l'anneau de protection, glissez-le sur toute la face arrière de la lame. Répétez cette procédure si nécessaire. Si vous préférez, vous pouvez également utiliser une brosse en nylon. Vaporisez le désinfectant sur toutes les surfaces et laissez sécher à l'air.
2. La lame doit également être nettoyée et désinfectée. Lavez et rincez prudemment le haut et le bas de la lame en essuyant à partir du centre vers l'extérieur de la lame (Fig. 15-2). Vaporisez les deux côtes de la lame, la table de tranchage et toute la base de la trancheuse avec un désinfectant sans eau de Javel et sans chlore en suivant les instructions sur votre récipient de désinfectant quaternaire pour assurer une désinfection adéquate. Laissez sécher toutes les pièces de la trancheuse à l'air.

Une étape importante pour tuer les bactéries est de permettre aux pièces de sécher à l'air avant le remontage!

Attention

Ne laissez aucune humidité pénétrer dans le moyeu de la lame.

Après avoir nettoyé et désinfecté la lame, le reste de la trancheuse doit être entièrement nettoyé, désinfecté et laissé sécher à l'air avant de rattacher les pièces de la trancheuse et de l'utiliser.

SOYEZ VIGILANT. La lame de la trancheuse est exposée. Soyez toujours conscient du placement de vos mains et de vos doigts par rapport à la lame.

1. Faites tremper un chiffon propre dans une solution de détergent doux et d'eau chaude. Éliminez tout excès d'eau du chiffon. Avec la table de tranchage complètement fermée, essuyez la table de tranchage en commençant par la lame et en tirant vers vous. N'essuyez jamais la table de tranchage en direction de la lame. Vaporisez ou essuyez un désinfectant sur la table et laissez sécher à l'air.
2. Avec un chiffon propre imbibé de détergent doux, essuyez toutes les surfaces restantes de la trancheuse pour enlever la nourriture, les débris et la graisse ou l'huile. Utilisez une Brosse en nylon pour bien froter les zones difficiles. Utilisez un chiffon propre et humide pour rincer entièrement la trancheuse. Terminez en pulvérisant le désinfectant sur toutes les surfaces et laissez sécher à l'air.

Figure 15-1

Figure 15-2

Nettoyage

1. Les trancheuses manuelles sont équipées d'un support de nettoyage qui soulève la trancheuse pour permettre de nettoyer en dessous. Poussez le bras de chute vers l'arrière de la trancheuse. Soulevez l'avant de la trancheuse et tirez le support entièrement vers l'avant de la trancheuse et abaissez l'appareil (Figure 16-1).
2. Les trancheuses automatiques ont un levier de levage qui soulève la trancheuse pour permettre le nettoyage en dessous.

a. Avec le levier d'engagement automatique en position "Manual", poussez le bras du plateau vers l'arrière de la trancheuse. b. Tirez le levier de levage vers vous avec la main droite tout en boulevant le régulateur d'épaisseur de tranchage de la tranche avec l'autre main (Figure 16-2). c. Tirez le levier de levage complètement vers vous jusqu'à ce qu'il s'arrête (Figure 16-2).

1. Après avoir nettoyé le comptoir sous trancheuse, abaissez la trancheuse en position d'utilisation.

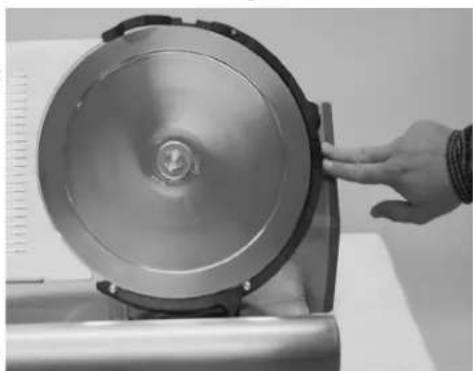

Réinstallez les pièces amovibles

Après avoir nettoyé, désinfecté, et laissé sécher les pièces à l'air, elles doivent être réinstallées.

SOYEZ VIGILANT. La lame de la trancheuse est exposée. Soyez toujours conscient du placement de vos mains et de vos doigts par rapport à la lame.

1. Soulevez prudemment le déflecteur de tranche entre la lame et l'anneau de protection de la lame (Fig. 16-3). Aligner la languette sur l'encoche de verrouillage et avec deux doigts, poussez la languette sur l'encoche de verrouillage (Fig. 16-4). Vous entendrez un "clic" quand il a été verrouillé.

Remarque: si le déflecteur de tranche n'est pas correctement verrouillé, le déflecteur n'a pas été correctement réinstallé. N'utilise pas la trancheuse si le déflecteur n'a pas été correctement installé.

1. Replacez le protège-lame en alignant les encoches du protège-lame avec les goupilles situées en bas et une en haut de l'anneau de protection de la lame (Figure 16-5). La goupille de positionnement au sommet de l'anneau de protection de la lame doit être placée à travers le protège-lame et pressée en place. Après avoir placé la goupille de positionnement sur la goupille, vissez la molette du protège-lame en place sur le dessus de la trancheuse.

Remarque: la trancheuse ne fonctionne pas si le protège-lame n'est pas en place.

Figure 16-1

Figure 16-2

Figure 16-3

Figure 16-4 Figure 16-5

Nettoyage

1. Réinstaller l'affuteur. Attachez-le à la partie supérieure de la tranchesse (Figure 17-1) et attachez-le bien avec la molette de déverrouillage de l'affuteur.
2. Replacez le plateau porte-produit nettoyé et désinfecté sur le bras du plateau. Serrez bien la molette de déverrouillage du plateau porte-produit pour éviter tout "jeu" entre le plateau porte-produit et le bras du plateau porte-produit.
3. Réinstallez le pouvoir. Alignez le pouvoir avec le plateau porte-produit et insérez la tige coulissante à travers le plateau et le pouvoir (Fig 17-2). Laissez le pouvoir reposer dans la position verrouillée et vissez la tige coulissante au plateau porte-produit de la trancheuse (Figure 17-3).
4. Branchez le cordon d'alimentation.

Inspection

INSPECTEZ L'APPAREIL POUR IDENTIFIER DES PIECES ENDOMMAGEES OU CASSEES Y COMPRIS LES JOINTS. Une inspection visuelle minutieuse de la trancheuse et de ses pieces doit être effectuee. Globe exhorte le propriete et l'utiliser d'inspector souvent tous les composants et de faire inspector la trancheuse par un technicien de service autorise au moins tous les six (6) mois, y compris toutes les pieces amovibles pour le nettoyage et la désinfection. Cette inspection doit comprendre: rechercher des pieces endommagees, des joints cassés, et les zones qui peuvent être plus difficiles à nettoyer et à désinfecter.

Avertissement

SI UN JOINT EST CONSTATÉ NE PAS ÉTRE ÉTANCHE, ÉTRE ENDOMMAGE OU MANQUANT, LA TRANCHEUSE DOIT ÉTRE MISE HORS SERVICE JUSQU'À SA RÉPARATION PAR UN TECHNICIEN AGREE.

Figure 17-2

Figure 17-3

Pour éviter les blessures GRAVES :

REMARQUE : l'affutage de la lame ne s'équipe PAS aux tranchesuses modèle NF pour produits congelés.

• Ne touchez JAMAIS la lame rotative.
• Gardez toujours les mains à l'écart des pièces en mouvement.
• Éteignez toujours la trancheuse, remettez le levier d'engagement automatique en position "Manual" (trancheses automatiques seulement), tournez le régulateur d'épaissur de tranchage dans le sens horaire en dépassant le "0" jusqu'à ce qu'il s'arrête, et retirez le plateau porte-produit avant l'affutage.
• N'affûtez jamais la trancheuse à moins que toutes les protections soient installées. Assurez-vous toujours que le plateau porte-produit est terminé et que le levier d'engagement automatique est en position "Manual" lors de l'affutage des tranches automatiques.

Quand et à QUELLE frequency affuter la LAME

1. Les indications d'une lame émoussée sont les excès de déchets ou une «queue» sur la partie non tranchée qui reste sur le plateau porte-produit.
2. La lame doit être affûtée périodiquement pour couper des tranches uniformes et offrir un rendement de produit alimentaire maximum. Un affûtage quotidien léger de la lame est plus efficace qu'un affûtage important à intervalles moins fréquents.

Preparation pour l'affutage

Pour éviter des maladies ou des décès causés par la propagation d'agents pathogènes d'origine alimentaire, il est important de bien nettoyer et désinfecter toute la trancheuse car n'importe quelle surface de la trancheuse peut être contaminée. La propriété / utilisation de la trancheuse est responsable de respecter toutes les directives, instructions et lois établies par vos services de la santé et provinciaux et par les fabricants de désinfectants chimiques.

Avant l'affutage, il est extrêmement important de complètement nettoyer et désinfecter la trancheuse conformément aux instructions contenues dans ce manuel. La trancheuse doit être à nouveau nettoyée et désinfectée après l'affutage.

Éteignez la trancheuse en appuyant sur le bouton "STOP"

Assurez-vous que le levier d'engagement automatique est en position "Manual" (trancheuses automatiques seulement).

1. Tournez le régulateur d'épaisseur de tranchage dans le sens horaire en dépassant le "0" jusqu'à ce qu'il s'arrête et que la table couvre la lame.
2. Retirez le plateau porte-produit de la trancheuse.
3. Nettoyez et séchez les deux côtés de la lame avant affutage, en suivant les instructions pour le nettoyage de la lame aux pages 13 à 17.

REMARQUE: Le protège-lame doit être en place pendant l'affutage. La trancheuse ne démarre pas si le protège-lame a été retiré.

Soyez toujours vigilant.

Nettoyez et désinfectez TOUJOUS la trancheuse et toutes les pieces avant et après l'affutage.

Tenez TOUJOURS vos mains et vos bras à l'écart de la lame exposée.

Affutage de la LAME

REMARQUE : L'affutage de la lame ne s'applique PAS aux trancheuses modèle NF pour produits congelés.

La lame doit être affûtée tous les quelques jours pendant 5 à 10 secondes.

1. Assurez-vous que l'affuteur est maintenu en place avec le bouton de l'affuteur au haut de la trancheuse (Figure 19-1).
2. Branchez la trancheuse et activez le moteur de la lame en appuyant sur le bouton START.
3. Avec une main, appliquez de la pression vers l'intérieur et maintenez le levier de l'affuteur (Figure 19-2) jusqu'à ce qu'il s'arrête.
4. Maintenez la pression sur le levier pendant 5 à 10 secondes. Assurez-vous d'appliquer une pression sur le levier pendant 5 à 10 secondes pour maintenir le contact avec la lame.

Éteignez et debranchéz la trancheuse.

1. Nettoyez et désinfectez la trancheuse comme nécessaire en utilisant les procédures de nettoyage figurant aux pages 13 à 17.
2. Branchez le cordon d'alimentation
3. Réinstallez le plateau porteproduit.

N'utilisez JAMAIS la trancheuse sans l'affuteur. Assurez-vous qu'il est en place et bien fixé au haut de la trancheuse avant utilisation.

Figure 19-1

Figure 19-2

Inspections, entretien et réparations simples

AVENTISSEMENT

LAME De couteau tranchante pour éviter les blessures GRAVES:

AVANT LE NETTOYAGE, L'AFFUTAGE, L'ENTRETIEN OU LE DEMONTAGE DE PIECES, eteignez tousjres la trancheuse, tournez le regulateur d'épaissieur de tranchage dans le sens horaire en depassant le "0" jusqu'à ce qu'il s'arrête, retirez le plateau porte-produit et débranchez le cordon d'alimentation electrique. NE TOUCHEZ JAMAIS LA LAME. Gardez les mains et les bras a I'ecart de toutes les pieces mobiles. - Ne modifiez, contourez, ou retirez aucun dispositif de sécurité, protecteur, bouton MARCHE/ARRÉT, ou commande sur le pavé tactile. - Avec le levier d'engagement automatique en position "Manual" (trancheuses automatiques seulement) et tournez le régulateur d'épaisseur de tranchage dans le sens horsaire en dépassant le "0" jusqu'à ce qu'il s'arrête. - Utilisez uniquement des pieces et des accessoires Globe correctement instalés.

Inspection de la trancheuse.

INSPECTEZ L'APPAREIL POUR IDENTIFIER DES PIECES ENDOMMAGEES OU CASSES Y COMPRIS LES JOINTS. Une inspection visuelle minutieuse de la trancheuse et de ses pieces doit etre effectue. Globe exhorte le propriete et l'utiliser d'inspecter souvent tous les composants et de faire inspecter la tranchesse par un technicien de service autorise au moins tous les six (6) mois, y compris toutes les pieces amovibles pour le nettoyage et la desinfection. Cette inspection doit comprendre: rechercher des pieces endommagees, des joints casses, et les zones qui peuvent etre plus difficiles a nettoyer et a desinfecter.

SI UN JOINT EST CONSTATÉ NE PAS ÉTRE ÉTANCHE, ÉTRE ENDOMMAGE OU MANQUANT, LA TRANCHEUSE DOIT ÉTRE MISE HORS SERVICE JUSQU'À SA RÉPARATION PAR UN TECHNICIEN AGREE.

INSPECTION DE LA TRANCHEUSE Joints de la trancheuse identifiés

INSPECTER

Lubrification

Différentes pièces de la trancheuse doivent être lubrifiées périodiquement en utilisant l'huile Globe. L'huile Globe est une huile minérale légère, insipide, inodore qui ne contamine pas, ou donne une odeur ou un goût aux produits alimentaires tranchés.

Attention

N'UTILISEZ AUCUNE HUILE VÉGÉTALE POUR LUBRIFIER LA TRANCHEUSE. L'HUILE VÉGÉTALE VA ENDOMMAGER LA TRANCHEUSE ET ANNULER LA GARANTIE.

Tiges coulissantes du plateau porte-produit

Il est nécessaire de lubrifier la tige coulissante du plateau porte-produit avec de l'huile Globe toutes les semaines ou s'il devient difficile de pousser le plateau.

1. Fermez la table de la trancheuse. Assurez-vous que le levier d'engagement automatique est en position "Manual" (trancheuses automatiques seulement).
2. Retirez le plateau porte-produit pour accéder plus facilement à l'orifice d'huile.
3. Tirez le bras du plateau complètement vers vous et maintenez-le en position de sorte que l'orifice d'huile soit situé derrière le bras du plateau.
4. Enlevez le bouchon du réservoir à huile. Ajoutez quelques gouttes d'huile Globe dans l'orifice (Fig. 21-1).
5. Essuyez l'excès d'huile.
6. Réinstallez le plateau porte-produit.

Tige coulissante du pousoir

La tige coulissante du pousoir doit être lubrifiée après le nettoyage (ou quand un frottement excessif se fait sentir) avec quelques gouttes d'huile Globe.

1. Déposez quelques gouttes d'huile Globe sur la tige coulissante (Fig. 21-2).
2. Faites glisser le pouvoir de haut en bas pour répartir l'huile.

Figure 21-1

Figure 21-2

Autres lubrifications

Il est recommandé de lubrifier toutes les vis filées après chaque nettoyage pour maximiser la durée de vie de votre troncuseuse.

Pour obtenir le meilleur rendement de votre trancheuse GLOBE:

1. Lisez ce manuel avant de toucher la trancheuse, conformez-vous à toutes les instructions et respectez les précautions. RIEN NE REMPLACE LA SÉCURITÉ!
2. Lubrifiez la trancheuse selon les instructions à la page 21.
3. Maintenez la lame bien aiguisée et remplacez-la si nécessaire. Reportez-vous aux instructions d'affutage aux pages 18 et 19. Globe recommende de remplacer la lame à environ 12^11/16 de diamètre. N'essayer jamais de remplacer la lame vous-même. Contactez une société de services Globe/agree à remplacer la lame.
4. Nettoyez la lame avant de l'aiguiser selon les instructions aux pages 13 et 17.
5. Comme l'affutage de la lame réduit son diamètre, il sera nécessaire :

a. D'ajuster la table vers l'intérieur vers le couteau afin de maintenir un espace constant de 1/16" entre la table et la lame. b. D'engager complètement le levier de l'affuteur pour permettre aux pierres d'entrer totalement en contact avec le couteau.

Nous recommandons qu'une société de service agrée par Globe

effectue tous les réglages et l'entretien préventif.

Reportez-vous à la couverture pour obtenir les coordonnées de la société de services.

En maintenant correctement votre trancheuse, elle offrira des années de service fiable.

La seule façon d'endommager une trancheuse Globe est par négligence.

Guide d'entretien et de dépannage

PROBLÈME CAUSE SOLUTION			——
La trancheuse ne démarre pas. La trancheuse n'est pas branchée. Branchez la trancheuse.
Disjoncteur sur le panneau/coffret électric s'est déclenché.			Réenclenchez le disjoncteur sur le panneau/coffret électric.
Levier d'engagement automatique en position automatique.			Placez le levier en position "Manual".
Protège-lame est terminé. Replacez le protège-lame.
Protège-couteau terminé ou mal installé.			Replacez le protège-lame.
Le voyant de vitesse du plateau clignote modèle 3975N modèle 3850N
1 1 Levier d'engagement automatique en position automatique.			Placez le levier en position "Manual" et redémarrez la trancheuse
2 11 Protège-couteau terminé ou mal installé.			Replacez le protège-lame.
3 U Surcharge du moteur du plateau. Vérifiez l'absence d'obstructions et la lubrification			Retireez les obstructions, lubrifiez les rails, débranchez la trancheusependant 2 minutes, rebranche za trancheuse et redémarrez.
Coupe en lambeaux - rendement faible.			Lame emoussée. Affütez la lame-assurez-vous que la lame et les pierres sont propres.
			Lame ébréchée. Affütez la lame ou faites installer une nouvelle lame.
			Écart trop grand 1/8" entre la lame et la table de tranchage. Apperez le service de dépannage pour régler la table de tranchage.
			Lame trop petite, 12" ou moins. Faites installer une nouvelle lame.
Métal frottant contre la lame. Protège-lame.
Lame. Assurez-vous que le protège-lame est solidement installé.
Plateau porteproduct.			Serrez ou réglez le plateau porteproduct.
Poussoir.			Faites replacer le poussoir défectueux.
Table de tranchage.			Apperez le service de dépannage pour régler la table de tranchage.
Plateau porteproduct difficile à pousser.			Aucune lubrification. Lubrificez les tiges coulissantes avec de l'huile Globe - N'utilise pas d'huile végétale!
L'affutage de la lame n'est pas suffisant.			Pierres sales, humides ou bouchées avec de la graisse. Nettoyez les pierres avec de l'eau chaude et une Brosse.
			Tranchant de lame sale. Nettoyez le haut et le bas du tranchant de la lame.
			Pierres usées. Faites replacer les pierres.

Si le problème persiste et que la solution recommandée ne résout pas le problème, veuillez contacter notre service à la clientèle au 866-260-0522.

Garantie limitée

Globe Food Equipment Company («GFE») garantit à l'acheteur original d'un nouvel appareil que ledit appareil, lorsqu'il est installé conformément à nos instructions en Amérique du Nord et soumis à une utilisation normale, est exempt de défauts de matériaux ou de fabrication pendant une période de 2 ans sur les pièces (exclut les pièces d'usure). La garantie sur la main d'œuvre est d'un an à compter de la date d'installation initiale ou de 18 mois à compter de la date effective d'expédition suivant la première de ces éventualités. L'engrenage du pignon du moteur et l'engrenage d'entraînement de la lame ont une garantie limitée de 15 ans.

CETTE GARANTIE REMPLACE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES. GFE DECLINE EXPRESSEMENT Toute GARANTIE IMPLICITE DE QUALITE MARCHANDE OU EXPLICITE OU IMPLICITE D'ADEQUATION À UN USAGE PARTICULIER.

L'OBILIGATION ET LA RESPONSABILITÉ DE GFE EN VERTU DE CETTE GARANTIE SONT EXPRESSEMENT LIMITÉES À LA RÉPARATION ET AU RÉP LACEMENT DE L'APPAREIL QUI S'AVÉRE DÉFECTUEUX EN RAISON D'UN VICE DE MATÉRIAUX OU DE FABRICATION PENDANT LA PÉRIODE DE GARANTIE APPLICABLE. Toutes les réparations en vertu de cette garantie seront effectuees par une société de service agrée par GFE pendant les heures normales de travail. EN AUCUN CAS, GFE NE SERA RESPONSABLE POUR LES DOMMAGES DIRECTS OU INDIRECTS DE L'ACHETEUR OU D'UN TIERS, Y COMPRIS, Sans LIMITATION, LA PERTE DE BIENS, LES BLESSURES, LA PERTE COMMERCIALE OU DE PROFITS OU AUTRES PERTES ÉCONOMIQUES OU DE DOMMAGES-INTÉRÊTS, SOIT PAR NÉLGENCE, GARANTIE, RESPONSABILITÉ STRICTE, OU AUTRE.

Cette garantie est accordée une uniquement au premier acheteur auprès d'un concessionnaire. Aucune garantie n'est offerte aux cessionnaires ultérieurs.

Cette garantie ne couvre pas les pannes provoquées par : le manquement d'entretien, la négligence, l'abus, les dommages dus à l'excess d'eau, au feu, à l'usure normale, à une mauvaise mise en place et utilisation. L'entretien périodique, y compris la lubrification et l'affutage, ne sont pas couverts.

Cette garantie n'est pas en vigueur jusqu'à réception dans les 30 jours à compter de la date d'installation du formulaire d'enregistrement en ligne d'installation et de garantie dûment rempli et signé numériquement. Remplissez le formulaire de garantie en ligne à www.globefoodequip.com/support/warranty-registration-form.

LES DISPOSITIONS DE GARANTIE CI-DESSUS CONSTITUENT UNE DÉCLARATION COMPLÉTE ET EXCLUSIVE ENTRE L'ACHETEUR ET LE VENDEUR. GFE N'ASSUME ET N'AutorISE AUCNE PERSONNE À ASSUMER EN SON NOM Toute AUTRE OBLIGATION OU RESPONSABILITÉ LIÉE À CET APPAREIL.

Exemples de cas qui ne sont pas couverts par la garantie, mais ne sont pas limités à ces cas :

1. Catastrophes naturelles, incendie, dégâts des eaux, vol avec effraction, accident, vol.
2. Dommages de transport
3. Mauvaise installation ou modification de l'appareil.
4. Utilisation de pièces de rechange génériques ou en provenance du marché des pièces de rechange.
5. Réparations effectuées par une personne autre qu'un prestataire de service désigné par GFE.
6. Lubrication.
7. Pièces d'usure, lame, pierres, bottes en caoutchouc, fusibles, etc. telles que déterminées par Globe.
8. Nettoyage de l'appareil.
9. Mauvaise utilisation ou abus.

ENREGISTREMENT DE LA GARANTIE

LISEZ LE CODE QR AVEC VOTRE APPAREIL MOBILE OU RENDEZ-VOUS SUR WWW. GLOBEFOODEQUIP. COM POUR COMPLÉTER ET SOUMETTRE VOTRE GARANTIE.

WWW.GLOBEFOODEQUIP.COM/SUPPORT/WARRANTY-REGISTRATION-FORM
