Caractéristiques techniques	NAS QNAP TLD800C, processeur Intel Celeron, 4 Go de RAM, 8 baies pour disques durs, compatible avec RAID 0/1/5/6/10.
Capacité de stockage	Supporte jusqu'à 80 To avec des disques de 10 To.
Connectivité	Ports USB 3.0, HDMI, Ethernet 1 GbE, prise en charge de la connexion réseau 10 GbE en option.
Utilisation	Idéal pour le stockage de données, la sauvegarde, le partage de fichiers et le streaming multimédia.
Maintenance	Facilité d'accès aux disques durs, mise à jour du firmware via l'interface utilisateur.
Sécurité	Chiffrement AES 256 bits, gestion des utilisateurs et des permissions d'accès.
Informations générales	Dimensions : 440 x 220 x 220 mm, poids : 7,5 kg, garantie de 2 ans.

FOIRE AUX QUESTIONS - TLD800C QNAP

Comment accéder à l'interface de gestion du QNAP TLD800C ?

Pour accéder à l'interface de gestion, ouvrez un navigateur web et entrez l'adresse IP du NAS (par défaut, cela pourrait être 192.168.1.1). Connectez-vous avec votre nom d'utilisateur et votre mot de passe.

Que faire si je ne peux pas accéder à mon NAS ?

Vérifiez que le NAS est allumé et connecté à votre réseau. Assurez-vous que votre ordinateur est sur le même réseau que le NAS et essayez de redémarrer le NAS si nécessaire.

Comment réinitialiser le mot de passe administrateur du QNAP TLD800C ?

Appuyez sur le bouton de réinitialisation situé à l'arrière du NAS pendant environ 3 secondes jusqu'à ce que vous entendiez un bip. Cela réinitialisera le mot de passe administrateur aux paramètres par défaut.

Comment configurer des sauvegardes automatiques sur le QNAP TLD800C ?

Utilisez l'application "Hybrid Backup Sync" disponible dans l'App Center de QNAP pour configurer des sauvegardes automatiques vers des destinations locales ou cloud.

Pourquoi mon NAS QNAP TLD800C est-il lent ?

Les performances peuvent être affectées par plusieurs facteurs, y compris le nombre d'utilisateurs simultanés, la fragmentation des disques, ou un manque d'espace de stockage. Vérifiez également l'utilisation du CPU et de la mémoire dans l'interface de gestion.

Comment remplacer un disque dur défaillant dans le QNAP TLD800C ?

Pour remplacer un disque dur, éteignez le NAS, retirez le disque défaillant, insérez le nouveau disque et rallumez le NAS. Le système devrait détecter le nouveau disque et commencer le processus de reconstruction.

Comment mettre à jour le firmware du QNAP TLD800C ?

Accédez à l'interface de gestion, allez dans le menu "Panneau de configuration", puis sélectionnez "Mise à jour du firmware". Suivez les instructions pour télécharger et installer la dernière version.

Comment configurer l'accès à distance sur le QNAP TLD800C ?

Activez le service "myQNAPcloud" dans les paramètres de réseau pour configurer l'accès à distance. Suivez les instructions pour créer un compte et lier votre NAS.

Que faire si le ventilateur du QNAP TLD800C est bruyant ?

Vérifiez si le NAS est en surchauffe ou si des poussières obstruent le ventilateur. Nettoyez les grilles d'aération et assurez-vous que le NAS est dans un endroit bien ventilé.

Comment vérifier l'état des disques durs dans le QNAP TLD800C ?

Accédez à l'interface de gestion, allez dans "Stockage" puis "Gestion de stockage". Vous pourrez voir l'état de chaque disque dur installé.

MODE D'EMPLOI TLD800C QNAP

Boîtier JBOD TL-D800C Guide de l’utilisateur Version du document : 5 26/02/2025Table des matières

2. Présentation produit

• À propos du TL-D800C p. 7
• Spécications matérielles p. 7
• Contenu de la boîte p. 9
• Composants p. 10
• Panneau avant p. 10
• Panneau arrière p. 10
• Numérotation des disques p. 11
• Conguration requise pour l'installation p. 11
• Conguration du boîtier JBOD p. 12

3. Installation du matériel

• Installation du disque p. 13
• Installation de disques 3,5 pouces sur des plateaux de 3,5 pouces p. 13
• Installation de disques 2,5 pouces sur des plateaux de 3,5 pouces p. 17
• Connexion du boîtier JBOD à un NAS p. 20
• Connexion du boîtier JBOD à un ordinateur p. 22
• Fixation du clip de câble USB p. 23
• Retrait d'un câble USB du clip de câble USB p. 25

4. Opérations de base

Forcer la reconnaissance du boîtier JBOD avec Stockage et snapshot ou le QNAP JBOD Manager...29 Remplacement à chaud des disques en panne........................................................................................ 29 Assistance et autres ressources..................................................................................................................30

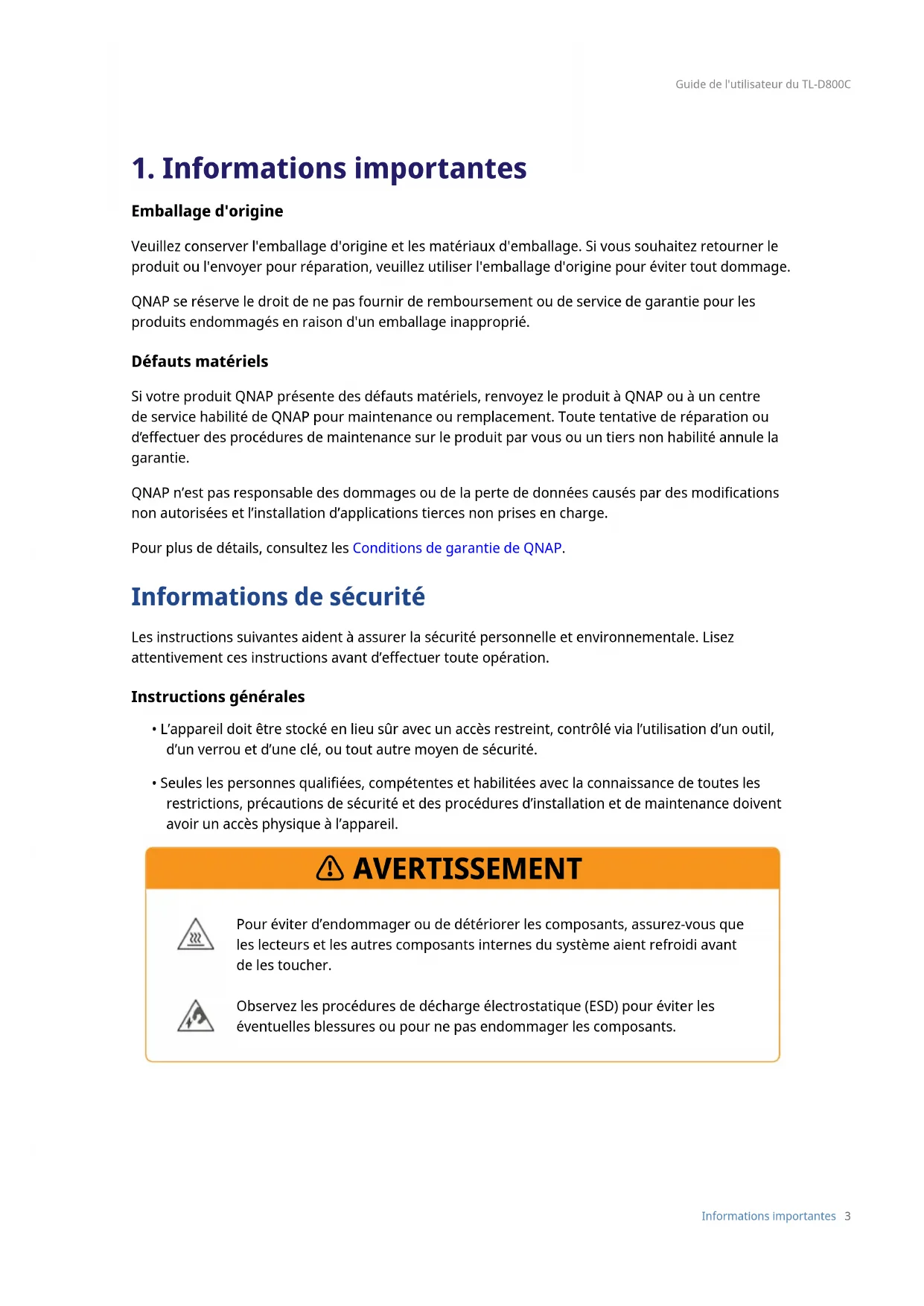

Emballage d'origine Veuillez conserver l'emballage d'origine et les matériaux d'emballage. Si vous souhaitez retourner le produit ou l'envoyer pour réparation, veuillez utiliser l'emballage d'origine pour éviter tout dommage. QNAP se réserve le droit de ne pas fournir de remboursement ou de service de garantie pour les produits endommagés en raison d'un emballage inapproprié. Défauts matériels Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’eectuer toute opération. Instructions générales

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil.

AVERTISSEMENT Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher. Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Guide de l'utilisateur du TL-D800CInformations importantes 3Alimentation ⚠ AVERTISSEMENT An de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d’alimentation à une prise électrique correctement mise à la terre. Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Pièces en mouvement ⚠ AVERTISSEMENT Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales éventuelles de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation. Composants en mouvement : Tenez les parties de votre corps à l’écart des autres composants éventuels en mouvement. L’appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants. Batterie du système

• Ce produit peut contenir une pile bouton.

• Tenez les piles hors de la portée des enfants.

• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.

• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type. Guide de l'utilisateur du TL-D800C Informations importantes 4• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.

• Des piles même usagées peuvent provoquer des blessures graves, voire mortelles.

• Appelez un centre antipoison local pour obtenir des informations sur le traitement.

• Pour des informations sur le type et la tension de la pile bouton de votre appareil, veuillez consulter le tableau des spécications matérielles.

• Les piles non rechargeables ne doivent pas être rechargées.

• Ne forcez pas la décharge, ne rechargez pas, ne démontez pas, ne chauez pas et n’incinérez pas. Le non-respect de cette consigne peut entraîner des blessures dues à la ventilation, à une fuite ou à une explosion entraînant des brûlures chimiques.

• Assurez-vous que les piles sont installées correctement en respectant la polarité (+ et -).

• Ne mélangez pas des piles usagées et des piles neuves, ni des piles de marques ou de types diérents, telles que des piles alcalines, des piles au carbone-zinc ou des piles rechargeables.

• Retirez et recyclez ou mettez au rebut immédiatement les piles des équipements non utilisés pendant une période prolongée, conformément aux réglementations locales.

• Il faut toujours fermer complètement le compartiment des piles. Si le compartiment des piles ne se ferme pas correctement, arrêtez d’utiliser le produit, retirez les piles et tenez-les hors de portée des enfants. Kits de rails Les modèles à montage en rack peuvent nécessiter des kits de rails pour l’installation dans un rack ou une armoire de serveur. Pour garantir la sécurité de l’équipement et des personnes, veuillez lire attentivement les instructions d’installation de votre kit de rails avant d’installer le kit de rails et de monter votre appareil. Pour vérier si votre appareil est une unité de montage en rack, consultez le tableau des spécications matérielles. Guide de l'utilisateur du TL-D800C Informations importantes 5⚠ AVERTISSEMENT

• Quand le kit de rails est installé sur la baie de serveurs, ne déployez et ne déverrouillez pas complètement les rails, sauf quand vous montez ou démontez un appareil.

• Laisser les rails complètement déployés et non verrouillés peut entraîner la chute d’un équipement lourd. Cela peut endommager l’équipement et provoquer des blessures graves, voire mortelles.

• Avant de préparer les rails pour le montage ou le démontage des appareils, veuillez lire attentivement les instructions d’installation et vous assurer que vous les avez bien comprises.

• Ne placez aucun objet et n’ajoutez aucune charge supplémentaire sur l’appareil ou les rails quand vous montez ou démontez un appareil.

• Quand vous montez un appareil, faites-le glisser à fond dans la baie de serveurs pour verrouiller complètement les rails et xer l’appareil à la baie de serveurs. Guide de l'utilisateur du TL-D800C Informations importantes 62. Présentation produit Ce chapitre fournit des informations sur le boîtier JBOD QNAP TL-D800C. À propos du TL-D800C Les boîtiers JBOD QNAP sont conçus pour augmenter la capacité et l’utilité de votre NAS ou de votre ordinateur et fournissent un large éventail d’applications de stockage. Les disques installés dans le boîtier JBOD peuvent être gérés indépendamment ou congurés comme RAID logiciel par l’appareil hôte. Le TL-D800C comprend un port USB 3.1 Gen 2 Type C pour assurer un transfert des données rapide et ecace entre le boîtier JBOD et l’appareil hôte. Le TL-D800C est compatible avec les appareils qui fonctionnent sous les systèmes d’exploitation Windows®, Mac® ou Linux®. Spécications matérielles Avertissement

• Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie.

• QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Composant TL-D800C Informations de commande N/P commande TL-D800C Stockage Baies de disques 8 x disques SATA 6 Gbit/s 3,5 pouces Compatibilité des disques Baies de 3,5 pouces :

• Disques durs SATA 3,5 pouces

• Disques durs SATA 2,5 pouces

• SSD SATA 2,5 pouces Type de plateau de disque Serrure à clé Remplacement à chaud Pris en charge Guide de l'utilisateur du TL-D800C Présentation produit 7Composant TL-D800C Ports d'E/S externes et emplacements d'extension Ports USB 1 x USB 3.1 Gen 2 Type C Interface Commutateurs • Alimentation Important Après avoir éteint le boîtier JBOD, QNAP recommande d’attendre au moins deux secondes pour le rallumer.

• Vitesse de ventilateur

• Alerte audio Dimensions Facteur de forme Tour Dimensions (H x L x P) 188,20 x 329,30 x 281,40 cm (7,41 x 12,96 x 11,08 pouces) Poids net 6,18 kg (13,62 livres) Autres Bloc d'alimentation 250 W, 100 - 240 V CA, 50/60 Hz Avertissement An de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimen‐ tation à une prise électrique correctement mise à la terre. Niveau sonore 26,2 dB(A) Remarque Le niveau sonore a été testé à une position de témoin, qui se trouve à un mètre du NAS. Le NAS de test fonctionnait à faible vitesse avec le nombre maximal de lecteurs installés. Guide de l'utilisateur du TL-D800C Présentation produit 8Composant TL-D800C Ventilateurs Système : 2 x ventilateurs intelligents 12 cm, 12 V CC Avertissement Pour éviter d’endommager ou de détériorer les composants, ne touchez pas aux ventilateurs lorsque le NAS est connecté à une source d’alimentation. Température de fonction‐ nement 0°C à 40°C (32°F à 104°F) Humidité relative • Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F) Emplacement de sécurité Emplacement de sécurité Kensington Contenu de la boîte Élément Quantité TL-D800C 1 Câble d'alimentation 1 Câble connecteur USB Type C vers Type A 1 Clip de câble USB 1 Clés de plateau de disque 2 Vis pour disques 3,5 pouces 32 Vis pour disques 2,5 pouces 24 Guide d'installation rapide (QIG) 1 Guide de l'utilisateur du TL-D800C Présentation produit 9Composants Panneau avant Numéro Composant Numéro Composant 1 LED disque 3 LED de liaison 2 LED d’erreur du ventilateur 4 LED d’état Panneau arrière Guide de l'utilisateur du TL-D800C Présentation produit 10Numéro Composant Numéro Composant 1 Entrée d’alimentation 6 Commutateur de vitesse du ventilateur 2 Ventilateur système 1 7 Port USB 3.1 Gen 2 de Type C 3 Ventilateur système 2 8 Emplacement avec attaches de câble USB 4 Emplacement de sécurité Kensington 9 Commutateur d’alerte audio 5 Interrupteur d'alimentation - - Numérotation des disques Conguration requise pour l'installation Catégorie Élément Environ‐ nement

• Température ambiante : 0°C à 40°C (32°F à 104°F)

• Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques Guide de l'utilisateur du TL-D800C Présentation produit 11Catégorie Élément Matériel et périphériques

• Disques de stockage Conseil Pour obtenir une liste des modèles de disques compatibles, rendez- vous sur https://www.qnap.com/compatibility.

• Câble connecteur USB Outils • Tournevis Phillips n°1 ou 2

• Bracelet anti-statique Conguration du boîtier JBOD

1. Placez le boîtier JBOD dans un environnement répondant aux exigences.

Pour plus de détails, voir Conguration requise pour l’installation.

2. Installez les disques.

Pour plus de détails, consultez les rubriques suivantes :

• Installation de disques 3,5 pouces sur des plateaux de 3,5 pouces

• Installation de disques 2,5 pouces sur des plateaux de 3,5 pouces

3. Branchez le cordon d'alimentation.

4. Connectez le boîtier JBOD à votre NAS ou à votre ordinateur.

Pour plus de détails, consultez les rubriques suivantes :

• Connexion du boîtier JBOD à un NAS

• Connexion du boîtier JBOD à un ordinateur

5. Mettez le boîtier JBOD sous tension.

Guide de l'utilisateur du TL-D800C Présentation produit 123. Installation du matériel Cette section fournit des informations sur l'installation des lecteurs ainsi que sur la connexion du boîtier JBOD à un NAS ou à un ordinateur. Installation du disque Les boîtiers JBOD QNAP sont compatibles avec les disques durs 3,5 et 2,5 pouces et avec les SSD 2,5 pouces. Installation de disques 3,5 pouces sur des plateaux de 3,5 pouces Avertissement Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

1. Mettez le boîtier JBOD hors tension.

2. Retirez un plateau de disque.

a. Facultatif : Déverrouillez le plateau. Remarque Les plateaux de disque préinstallés sont livrés déverrouillés. Important Assurez-vous que les clés du plateau du disque sont stockées dans un endroit sûr. Guide de l'utilisateur du TL-D800C Installation du matériel 13b. Tirez sur la poignée pour libérer le plateau. c. Sortez le plateau.

3. Installez un disque sur le plateau.

a. Retirez les panneaux de xation sur les côtés du plateau. b. Placez le disque sur le plateau de sorte que les trous sur les ans du disques soient alignés avec les trous placés sur les ans du plateau. Guide de l'utilisateur du TL-D800C Installation du matériel 14c. Installez les panneaux de xation. d. Facultatif : Fixez des vis pour assurer le blocage du disque. Important QNAP recommande de xer les vis aux plateaux de disque lorsque vous transportez l’appareil.

4. Placez le plateau dans la baie du disque.

a. Insérez le plateau dans la baie. Guide de l'utilisateur du TL-D800C Installation du matériel 15b. Poussez la poignée. c. Facultatif : Verrouillez le plateau.

5. Mettez le boîtier JBOD sous tension.

Remarque Le boîtier JBOD peut prendre jusqu'à 30 secondes pour détecter l'installation du nouveau disque. Guide de l'utilisateur du TL-D800C Installation du matériel 16Installation de disques 2,5 pouces sur des plateaux de 3,5 pouces Avertissement Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

1. Mettez le boîtier JBOD hors tension.

2. Retirez un plateau de disque.

a. Facultatif : Déverrouillez le plateau. Remarque Les plateaux de disque préinstallés sont livrés déverrouillés. Important Assurez-vous que les clés du plateau du disque sont stockées dans un endroit sûr. b. Tirez sur la poignée pour libérer le plateau. Guide de l'utilisateur du TL-D800C Installation du matériel 17c. Sortez le plateau.

3. Installez un disque sur le plateau.

a. Enlevez le panneau de xation droit du plateau. b. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. Guide de l'utilisateur du TL-D800C Installation du matériel 18c. Fixez les vis.

4. Placez le plateau dans la baie du disque.

a. Insérez le plateau dans la baie. b. Poussez la poignée. Guide de l'utilisateur du TL-D800C Installation du matériel 19c. Facultatif : Verrouillez le plateau.

5. Mettez le boîtier JBOD sous tension.

Remarque Le boîtier JBOD peut prendre jusqu'à 30 secondes pour détecter l'installation du nouveau disque. Connexion du boîtier JBOD à un NAS Important

• QTS prend en charge un maximum de deux boîtiers JBOD.

• Les boîtiers JBOD QNAP ne prennent pas en charge les connexions USB 2.0.

• En fonction du nombre de disques installés, le boîtier JBOD peut consommer plus de points de terminaison USB que l’appareil hôte peut prendre en charge sur une seule connexion USB. Par conséquent, il se peut que l’appareil hôte ne reconnaisse pas tous les disques installés dans le boîtier JBOD. Vous pouvez résoudre ce problème en installant une carte d'extension USB dans l’appareil hôte. Il est possible d’acheter des cartes d'extension USB compatibles auprès de QNAP ou d’un revendeur agréé.

• Le NAS doit exécuter QTS hero ou QTS 4.4.2 (ou une version ultérieure). Guide de l'utilisateur du TL-D800C Installation du matériel 20Avertissement

• Ne connectez pas le boîtier JBOD à un appareil hôte qui utilise un hub USB.

• Des pannes de démarrage peuvent survenir lors de la déconnexion et de la reconnexion répétées de l’appareil externe depuis l’appareil hôte dans un court laps de temps. QNAP recommande d’attendre 10 secondes avant de reconnecter l’appareil externe à l’appareil hôte.

2. Mettez le boîtier JBOD hors tension.

3. Connectez le boîtier JBOD au NAS.

a. Connectez un câble USB au port USB 3.1 Gen 2 type C sur le boîtier JBOD. Remarque

• Consultez la section d’installation matérielle du guide de l'utilisateur de NAS pour des instructions sur l’installation des cartes d'extension.

• Pour des hôtes avec des ports USB Type C, vous pouvez acheter un câble facultatif USB type C vers USB type C. Pour des détails, consultez https://store.qnap.com/. b. Connectez le câble USB à un port USB Type A sur un NAS. c. Facultatif : Connecter un deuxième boîtier JBOD au NAS.

4. Mettez le boîtier JBOD sous tension.

Guide de l'utilisateur du TL-D800C Installation du matériel 216. Vériez que le boîtier JBOD sont reconnus par le NAS. a. Connectez-vous à QTS en tant qu’administrateur. b. Allez dans Menu principal > Stockage et snapshots > Vue d'ensemble > Stockage. c. Vériez que le boîtier JBOD est listé. Remarque Le NAS peut prendre jusqu'à 30 secondes pour détecter le boîtier JBOD et les disques installés. Connexion du boîtier JBOD à un ordinateur Important

• Les boîtiers JBOD QNAP ne peuvent être connectés à plus d’un hôte à la fois.

• Les boîtiers JBOD QNAP ne prennent pas en charge les connexions USB 2.0.

• En fonction du nombre de disques installés, le boîtier JBOD peut consommer plus de points de terminaison USB que l’appareil hôte peut prendre en charge sur une seule connexion USB. Par conséquent, il se peut que l’appareil hôte ne reconnaisse pas tous les disques installés dans le boîtier JBOD. Vous pouvez résoudre ce problème en installant une carte d'extension USB dans l’appareil hôte. Il est possible d’acheter des cartes d'extension USB compatibles auprès de QNAP ou d’un revendeur agréé. Avertissement

• Ne connectez pas le boîtier JBOD à un appareil hôte qui utilise un hub USB.

• Des pannes de démarrage peuvent survenir lors de la déconnexion et de la reconnexion répétées de l’appareil externe depuis l’appareil hôte dans un court laps de temps. QNAP recommande d’attendre 10 secondes avant de reconnecter l’appareil externe à l’appareil hôte.

1. Mettez l’ordinateur hors tension.

2. Mettez le boîtier JBOD hors tension.

3. Connectez le boîtier JBOD à un ordinateur.

a. Connectez un câble USB au port USB 3.1 Gen 2 type C sur le boîtier JBOD. Guide de l'utilisateur du TL-D800C Installation du matériel 22b. Connectez le câble USB à un port USB sur l'ordinateur. Remarque Pour des hôtes avec des ports USB Type C, vous pouvez acheter un câble facultatif USB type C vers USB type C. Pour des détails, consultez https://store.qnap.com/. c. Facultatif : Connectez des boîtiers JBOD supplémentaires à l’ordinateur.

4. Mettez le boîtier JBOD sous tension.

5. Mettez l’ordinateur sous tension.

6. Vériez que le boîtier JBOD sont reconnus par l’ordinateur.

a. Allez dans l’utilitaire de gestion de disques de votre ordinateur ou ouvrez QNAP JBOD Manager dans Windows ou Ubuntu. Remarque Pour télécharger QNAP JBOD Manager, rendez-vous sur https://download.qnap.com. b. Vériez que le boîtier JBOD est listé. Fixation du clip de câble USB Important

• Le clip de câble USB maintient le câble à proximité du boîtier pour éviter tout dommage éventuel au câble ou à tout composant à proximité.

• Le clip ne peut être retiré une fois xé au boîtier JBOD. Guide de l'utilisateur du TL-D800C Installation du matériel 231. Insérez le clip de câble dans la fente pour clip de câble.

2. Insérez le câble dans le clip.

Guide de l'utilisateur du TL-D800C Installation du matériel 243. Fermez le clip pour sécuriser le câble. Retrait d'un câble USB du clip de câble USB

1. Ouvrez le clip de câble.

Guide de l'utilisateur du TL-D800C Installation du matériel 252. Retirez le câble du clip. Guide de l'utilisateur du TL-D800C Installation du matériel 264. Opérations de base Ce chapitre décrit les opérations de base du boîtier JBOD. LED Les LED indiquent l'état du système et des informations connexes lorsque le boîtier JBOD est sous tension. Les informations suivantes concernant les LED ne s’appliquent que lorsque le lecteur est correctement installé et lorsque le boîtier JBOD est connecté. Pour plus de détails sur l’emplacement des LED, voir Composants. LED Statut Description État du système Vert Le boîtier JBOD est prêt. Rouge • Le ventilateur du système ne tourne pas.

• La température du système est supérieure à 65° C. Lien Vert Le boîtier JBOD est connecté à un appareil hôte. Désactivé Le boîtier JBOD n'est pas connecté à un appareil hôte. Ventilateur Rouge Le ventilateur du système ne tourne pas. Disque Vert • Le boîtier JBOD est sous tension.

• Le disque est accessible. Rouge Une erreur de lecture/écriture sur le disque s'est produite. Remarque Les LED de disque fonctionnent uniquement lorsqu’il est connecté à un NAS ou à un ordinateur qui exécute QTS, QTS hero ou QNAP JBOD Manager. Alerte audio Remarque L’alerte audio peut être activée/désactivée à l’aide du commutateur d’alerte audio sur le panneau arrière du boîtier JBOD. Pour des détails, consultez Panneau arrière. Guide de l'utilisateur du TL-D800C Opérations de base 27Durée Fréquence Description Bip bref (0,5 seconde) 1 • La liaison vers le boîtier JBOD est active.

• La liaison vers le boîtier JBOD est inactive. Bip long (2 secondes) 3 (toutes les 5 minutes)

• Le ventilateur du système ne tourne pas.

• La température du système est au-dessus du seuil. Remarque

• Par défaut, le seuil d'avertissement de la température est de 65° C. Vous pouvez dénir le seuil à une température entre 55° C et 69° C à l’aide de QNAP JBOD Manager.

• Le seuil critique de température est de 70° C. Commutateur de vitesse du ventilateur Le panneau arrière du boîtier JBOD inclut un commutateur de vitesse du ventilateur pour congurer manuellement la vitesse des ventilateurs système. Paramètres de la vitesse du ventilateur :

• Auto Si réglée sur Auto, la vitesse du ventilateur change automatiquement en fonction de la température interne du boîtier JBOD.

• Basse Pour des détails, consultez Panneau arrière. Guide de l'utilisateur du TL-D800C Opérations de base 285. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer la reconnaissance du boîtier JBOD avec Stockage et snapshot ou le QNAP JBOD Manager Si Stockage et snapshots ou le QNAP JBOD Manager ne parvient pas à localiser le boîtier JBOD au cours de l’opération, les disques ou les données peuvent être défectueux.

1. Mettez le boîtier JBOD hors tension.

2. Retirez tous les disques.

3. Mettez le boîtier JBOD sous tension.

4. Localisez le boîtier JBOD à l'aide de Stockage et snapshots ou du QNAP JBOD Manager.

5. Réinsérer les disques.

6. Continuez avec l’opération.

Remplacement à chaud des disques en panne Le Boîtier JBOD prend en charge le remplacement à chaud des disques dans les situations suivantes :

• RAID 1 : Un disque membre tombe en panne

• RAID 5 : Un disque membre tombe en panne

• Un disque membre tombe en panne

• Deux disques membres échouent (un dans les baies 1 ou 2 et un dans les baies 3 ou 4)

1. Connectez-vous à QTS.

2. Allz dans Menu principal > Stockage et snapshots > Stockage > Stockage externe.

3. Localisez le disque défectueux.

4. Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur

5. Retirez le disque défectueux du boîtier JBOD.

6. Attendez environ 30 secondes ou jusqu’à ce que le boîtier JBOD émette deux bips.

7. Enlevez le disque dur en panne de la baie de lecteur de disque.

8. Insérez le nouveau disque dur dans la baie du disque.

9. Installez le nouveau disque.

Le boîtier JBOD émet deux bips sonores. Guide de l'utilisateur du TL-D800C Dépannage 2910. Attendez environ 30 secondes ou jusqu’à ce que le boîtier JBOD émette deux bips.

11. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/Snapshots.

12. Localisez le volume qui contient le nouveau disque, puis vériez que l’état indique

Reconstruction. Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation https://docs.qnap.com Portail de service https://service.qnap.com Téléchargements https://download.qnap.com Forum de la communauté https://forum.qnap.com Guide de l'utilisateur du TL-D800C Dépannage 306. Glossaire QTS Système d’exploitation des NAS QNAP QNAP JBOD Manager Utilitaire logiciel pour Windows, Linux et macOS qui vous permet d’acher et de congurer les boîtiers JBOD QNAP Stockage et snapshots Utilitaire QTS qui vous permet d’acher et congurer les boîtiers JBOD QNAP connectés à un NAS QNAP Guide de l'utilisateur du TL-D800C Glossaire 317. Notications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date gurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty. Ces derniers peuvent être modiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP" Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires. En aucun cas, la responsabilité de QNAP ne sera supérieure au prix payé pour le produit de dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant de l’utilisation du produit, de son logiciel d’accompagnement ou de sa documentation. QNAP ne fait aucune garantie ni représentation, Implicite ou statutaire, à l’égard de ses produits ou du contenu ou de l’utilisation de cette documentation et de tous les logiciels qui l’accompagnent et décline expressément sa qualité, ses performances, sa qualité marchande ou son aptitude à un usage particulier. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécications du produit sont susceptibles d'être modiées sans préavis. Les informations de la présente sont susceptibles d'être modiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. Guide de l'utilisateur du TL-D800C Notications 32GNU Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) oer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modied versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modied versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to avoid the special danger that patents applied to a free program could make it eectively Guide de l'utilisateur du TL-D800C Notications 33proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modication follow. Terms and Conditions

Respect des normes CE Ce NAS QNAP satisfaits aux normes de conformité CE de classe B. Guide de l'utilisateur du TL-D800C Notications 41Avis de la FCC Avis de la FCC Classe B Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences

risquant d’engendrer un fonctionnement indésirable. Remarque cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe B suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement résidentiel. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l’appareil à un circuit diérent de celui auquel le récepteur est connecté.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide. Important toute modication apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Guide de l'utilisateur du TL-D800C Notications 42Avis VCCI VCCI–B Avis BSMI SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产 品可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素

Guide de l'utilisateur du TL-D800C Notications 44
