TT12W - Appareil photo Elmo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visualiseur (caméra de documents)
Marque	Elmo
Modèle	TT12W
Dimensions (déplié)	L355 x P373,5 x H426,5 mm
Dimensions (plié)	L195 x P294 x H469 mm
Poids	Environ 3,2 kg (corps principal)
Alimentation	12 VDC via adaptateur CA (AC 100-240 V)
Consommation électrique	16,2 W
Résolution de sortie (HDMI/RGB)	1920x1080, 1280x720, 1024x768
Résolution de sortie (USB)	1920x1080, 1280x720, 1600x1200, 1024x768, 640x480
Zoom	Optique 12x, numérique 16x
Mise au point	Automatique (AF) et manuelle
Capteur	CMOS 1/2,3", 3840x2160 pixels effectifs

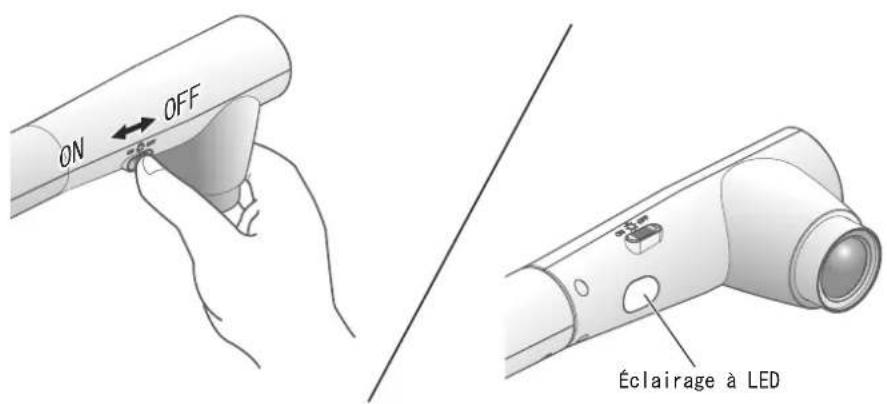

Éclairage	LED blanche avec interrupteur
Fonctions principales	Capture image fixe, enregistrement vidéo, arrêt sur image, rotation 90°/180°, correction trapèze, écran partagé, lecteur QR code, mode microscope, tableau blanc, dessin, Miracast, navigateur
Connectiques	HDMI entrée/sortie, RGB entrée/sortie, USB, audio entrée/sortie, carte SD, clé USB, LAN
Supports de stockage	Carte SD (jusqu'à 32 Go FAT32), clé USB, mémoire interne
Entretien	Chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique) ; ne pas exposer à l'humidité ; utiliser uniquement l'adaptateur fourni
Pièces de rechange	Disponibles 8 ans après arrêt de production ; contacter le revendeur
Conditions d'utilisation	Température 0-40 °C, humidité 30-85 % (sans condensation)

FOIRE AUX QUESTIONS - TT12W Elmo

Comment puis-je allumer et éteindre l'appareil Elmo TT12W ?

Pour allumer, appuyez sur le bouton POWER sur le panneau de commande ou sur la télécommande. Le voyant s'allume en bleu. Pour éteindre, appuyez à nouveau sur le même bouton ; le voyant devient rouge (état de veille).

Comment enregistrer une image fixe avec le TT12W ?

Appuyez d'abord sur le bouton Mode Caméra pour afficher l'image. Ensuite, appuyez sur le bouton Capture (icône appareil photo) sur le panneau ou la télécommande. Un déclencheur visuel confirme l'enregistrement. Vous pouvez aussi utiliser l'icône Capture dans le menu à l'écran.

Comment utiliser le zoom sur l'Elmo TT12W ?

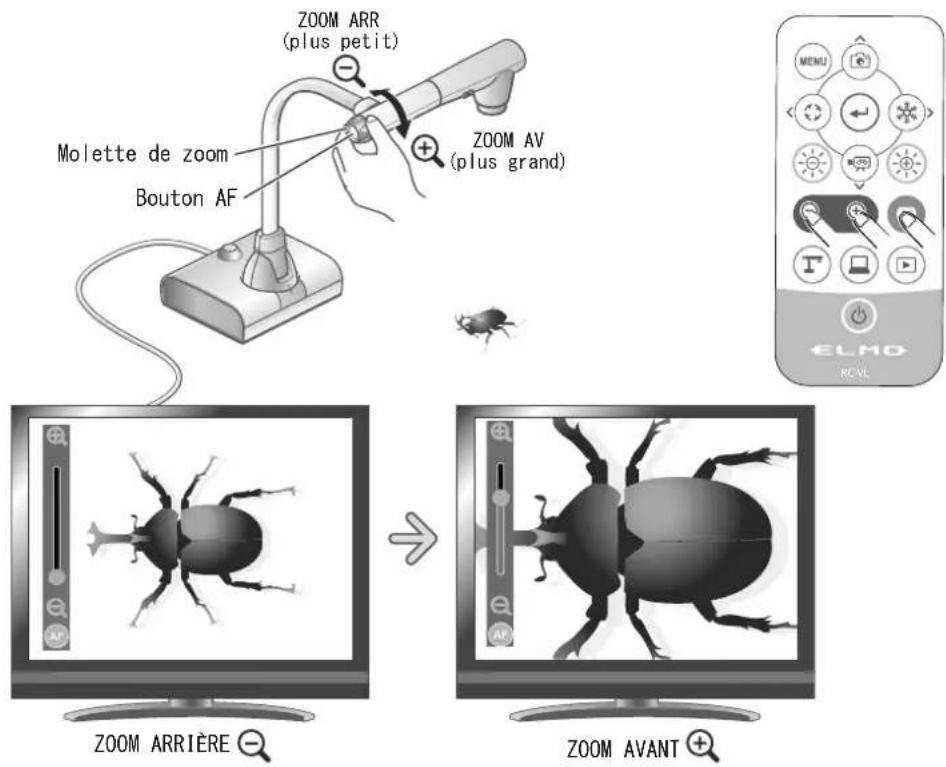

Tournez la molette de zoom située sur la tête de la caméra : vers l'avant pour zoomer avant, vers l'arrière pour zoomer arrière. Vous pouvez également utiliser les boutons Zoom + et - de la télécommande. Le zoom optique va jusqu'à 12x, puis le zoom numérique prend le relais jusqu'à 16x.

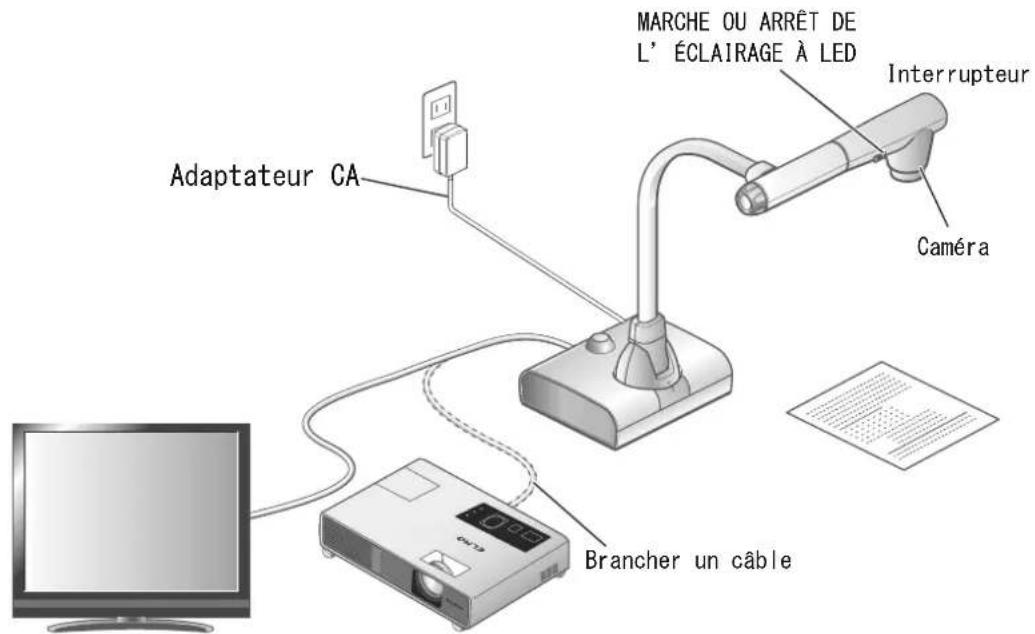

Comment connecter le visualiseur à un projecteur ou un écran ?

Utilisez un câble HDMI ou un câble RGB (VGA) compatible. Branchez une extrémité sur la sortie correspondante du TT12W (HDMI OUT ou RGB OUT) et l'autre sur l'entrée du projecteur/écran. Assurez-vous que les deux appareils sont éteints lors du branchement, puis allumez-les.

Où insérer une carte SD ou une clé USB ?

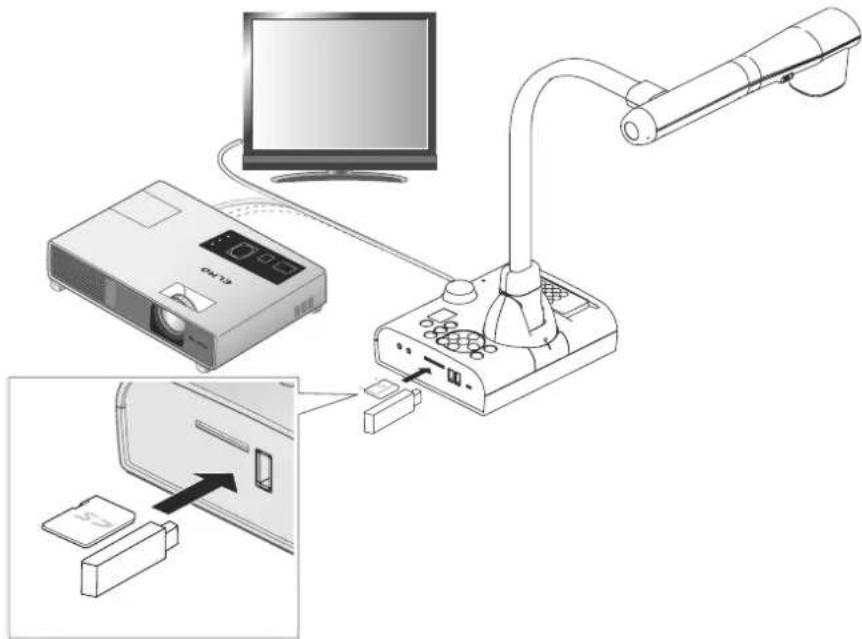

La fente pour carte SD se trouve sur le panneau latéral droit, marquée 'SD'. Insérez la carte jusqu'au clic. Le port USB se trouve à côté, étiqueté '1 - USB - 2'. Insérez la clé USB directement. La clé USB a priorité sur la carte SD comme support d'enregistrement.

Que faire si l'image affichée est floue ?

Vérifiez d'abord la mise au point : appuyez sur le bouton AF sur la tête de caméra ou la télécommande pour une mise au point automatique. Si cela ne suffit pas, éloignez ou rapprochez le document de l'objectif. Assurez-vous également que l'objectif n'est pas obstrué.

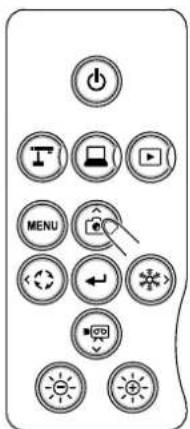

Comment fonctionne la télécommande du TT12W ?

La télécommande utilise un signal infrarouge. Pointez-la vers le récepteur IR situé à l'avant du boîtier (près du panneau). La portée est d'environ 7 mètres et l'angle de réception de 45 degrés. Insérez une pile CR2025 en respectant la polarité.

Puis-je brancher un microphone externe sur l'Elmo TT12W ?

Oui, le panneau latéral dispose d'une prise MIC (jack 3,5 mm). Utilisez un microphone à condensateur électret disponible dans le commerce. Assurez-vous que le sélecteur Audio est réglé sur 'Mic-in' si nécessaire. Le microphone intégré reste actif si aucun externe n'est branché.

Comment figer l'image (arrêt sur image) ?

Appuyez sur le bouton Arrêt sur image (icône pause) sur le panneau de commande ou sur la télécommande. L'image en cours se fige et l'icône correspondante apparaît dans la zone d'état. Appuyez à nouveau sur le même bouton pour reprendre le direct.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'adaptateur CA est correctement branché au secteur et à la prise DC IN 5V à l'arrière. Le voyant d'alimentation doit clignoter rouge puis devenir fixe. Si rien ne se produit, essayez une autre prise secteur ou patientez quelques secondes après l'extinction avant de rallumer. Si le problème persiste, contactez le revendeur.

MODE D'EMPLOI TT12W Elmo

Veuillez lire attentivement le présent manuel d'instructions avant d'utiliser le présent produit et le conserver pour référence ultérieure.

Lire les instructions

Lisez toutes les instructions relatives à la sécurité et à l'utilisation de l'appareil avant de le mettre en marche.

Conserver les instructions

Conservez ce manuel pour pouvoir vous y reporter ultérieurement.

Respecter les avertissements

Respectez tous les avertissements sur l'appareil et dans le manuel d'utilisation.

Suivre les instructions

Suivez toutes les instructions d'utilisation.

Nettoyage

Débranchez l'appareil de la prise murale avant de le nettoyer. N'utilisez pas de nettoyants liquides ou en aérosol. Nettoyez l'appareil avec un chiffon humide.

Accessoires

N'utilisez que des accessoires recommandés par le fabricant, pour réduire tout risque de panne.

Eau et humidité

N'utilisez pas l'appareil à proximité d'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'une lessiveuse, dans un sous-sol humide, près d'une piscine ou dans d'autres endroits similaires.

Installation

N'installez pas l'appareil sur un chariot, un support, un trépied, une étagère ou une table instable. Il pourrait tomber et causer de graves blessures ou être sérieusement endommagé. Utilisez l'appareil uniquement avec un chariot, un support, un trépied, une étagère ou une table recommandés par le fabricant ou vendus avec l'appareil. L'appareil doit être monté conformément aux instructions du fabricant, avec les accessoires de montage recommandés par ce dernier.

Ventilation

L' armoire est dotée d' évents qui facilitent la ventilation, assurent un fonctionnement fiable de l' appareil et protègent celui-ci contre tout risque de surchauffe. C' est pourquoi vous ne devez jamais les couvrir ou les obstruer. Les évents ne doivent jamais être obstrués en plaçant l' appareil sur un lit, un canapé, un tapis ou autre surface similaire. L' appareil ne doit pas être placé dans une installation intégrée comme une bibliothèque ou un rack, sauf si une ventilation adéquate est fournie ou si les instructions du fabricant sont respectées.

Sources d'alimentation

L'appareil doit être utilisé uniquement avec le type de source d'alimentation indiqué sur l'étiquette. En cas d'incertitude quant à votre type d'alimentation électrique, consultez le revendeur du produit ou votre fournisseur d'électricité local. Pour les appareils sur batterie ou fonctionnant à partir d'autres sources, reportez-vous au manuel d'utilisation.

Mise à la terre et polarisation

L' appareil peut être équipé d'une fiche secteur CA polarisée à 2 fils (fiche avec une broche plus large que l'autre) ou d'une fiche à 3 fils, dont la troisième broche est destinée à la mise à la terre. Si la fiche polarisée à 2 fils ne rentre pas dans la prise murale, retournez-la. Si elle ne rentre toujours pas, contactez un électricien pour qu'il remplace votre prise secteur obsolète. N' essayez pas de contourner le système de sécurité de la fiche polarisée. La fiche à 3 fils avec mise à la terre se branche sur une prise secteur reliée à la terre. C'est un dispositif de sécurité. Si vous ne parvenez pas à insérer la fiche dans la prise murale, contactez un électricien pour qu'il remplace votre prise secteur obsolète. N' essayez pas de contourner le système de sécurité de la fiche avec mise à la terre.

Protection des cordons d'alimentation

Les cordons d'alimentation doivent être acheminés de telle sorte qu'ils ne puissent pas être piétinés ou écrasés par des objets placés sur ou près d'eux. Faites particulièrement attention au niveau des prises de courant, des fiches et de la sortie des cordons de l'appareil.

Foudre

Pour protéger l'appareil en cas d'orage, ou s'il doit rester sans surveillance et inutilisé pendant une longue période, débranchez-le de la prise murale et déconnectez le système d'antenne ou de câble. Cela permet d'éviter tout dommage de l'appareil lié à la foudre ou à une surtension.

Surcharge

Pour éviter tout risque d'incendie ou de choc électrique, ne surchargez pas les prises murales, les rallonges électriques ou les prises de courant intégrales.

■ Déplacez l'appareil et son chariot avec précaution. Les arrêts brutaux, une force excessive et les surfaces irrégulières peuvent faire basculer le chariot et l'appareil.

Introduction d'objet et de liquide

N'insérez jamais d'objets quels qu'ils soient à travers les évents de l'appareil. Ils pourraient entrer en contact avec des points de tension dangereux, ou créer des courts-circuits et provoquer un incendie ou un choc électrique. Ne renversez jamais de liquides quels qu'ils soient sur l'appareil.

Réparation

Ne tentez pas de réparer l'appareil vous-même. L'ouverture ou la dépose des panneaux de protection peut vous exposer à des tensions dangereuses ou à d'autres dangers. Pour toute réparation, faites appel à un réparateur qualifié.

Dommages nécessitant l'intervention d'un réparateur

Débranchez l'appareil de la prise murale et faites appel à un réparateur qualifié dans les cas suivants :

• Le cordon d'alimentation ou la fiche sont endommagés.
• Du liquide a été renversé ou des objets sont tombés dans l'appareil.
• L' appareil a été exposé à la pluie ou à de l'eau.
• Le produit ne fonctionne pas normalement malgré le respect du manuel d'utilisation. Ne réglez que les commandes spécifiées dans le manuel d'utilisation. Un mauvais réglage des autres commandes peut endommager l'appareil et nécessite souvent l'intervention d'un technicien qualifié et des réparations substantielles pour rétablir le fonctionnement normal de l'appareil.
• Le produit est tombé ou a été endommagé de quelque manière que ce soit.
• Les performances de l'appareil se sont dégradées. Cela indique qu'une intervention est nécessaire.

Remplacement de pièces

Lors du remplacement de pièces, veillez à ce que le réparateur utilise les pièces de rechange spécifiées par le fabricant ou des pièces de mêmes caractéristiques que les pièces d'origine. L'emploi de pièces non autorisées peut provoquer un incendie, un choc électrique ou d'autres problèmes.

Contrôle de sécurité

Après toute réparation ou intervention sur l'appareil, demandez au réparateur de contrôler la sécurité de l'appareil pour confirmer le bon fonctionnement de celui-ci.

Sources de chaleur

L'appareil doit être éloigné de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou autres appareils produisant de la chaleur (y compris les amplificateurs).

Mise en GARDE

RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.

POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, N'ENLEVEZ PAS LE CAPOT (OU LA PARTIE ARRIÈRE). AUCUNE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUEPARL'UTILSATEURÀ L'INTÉRIEUR. POUR TOUTE RÉPARATION, FAITES APPEL À UN RÉPARATEUR QUALIFIÉ.

SA 1965

L'avertissement représentant une flèche en forme d'éclair dans un triangle équilatéral vise à signaler à l'utilisateur la présence de tensions dangereuses non isolées, dans le boîtier de l'appareil, suffisamment élevées pour présenter un risque de choc électrique pour les personnes.

SA 1966

Dans la documentation qui accompagne l'appareil, le point d'exclamation dans un triangle équilatéral signale à l'utilisateur des instructions d'utilisation et de maintenance (réparation) importantes.

Le symbole ci-contre (poubelle barrée DEEE Annexe IV) indique que les déchets électriques et électroniques font l'objet d'une collecte séparée dans les pays de l'UE. Ne jetez pas l'équipement avec les ordures domestiques. Pour la mise au rebut de l'appareil, utilisez les systèmes de reprise et de collecte disponibles dans votre pays.

Avertissement :

POUR RÉDUIRE LE RISQUE D'INCENDIE ET DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE ET À L'HUMIDITÉ.

Le branchement d'un câble d'interface non blindé à l'appareil annule la déclaration ou certification FCC de l'appareil, et peut provoquer des niveaux d'interférences supérieurs aux limites établies par la FCC pour cet équipement. Il relève de la responsabilité de l'utilisateur d'obtenir et d'utiliser un câble d'interface blindé avec cet appareil. Si l'équipement possède plusieurs connecteurs d'interface, ne laissez pas de câbles connectés aux interfaces non utilisées. Les modifications non expressément approuvées par le fabricant peuvent annuler le droit de l'utilisateur à utiliser l'équipement.

Cet équipement a été testé et déclaré conforme aux limites établies pour les appareils numériques de classe A, conformément à la section 15 du règlement de la FCC. Ces limites ont été définies pour offrir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut rayonner de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, peut perturber les communications radio. L'utilisation de cet équipement dans une zone résidentielle peut provoquer des interférences nuisibles. Le cas échéant, l'utilisateur doit prendre toutes les mesures adéquates pour éliminer, à ses frais, la cause des interférences.

Ce dispositif est conforme à la partie 15 des Règles FCC. L'opération est soumise aux deux conditions suivantes : (1) Ce dispositif ne peut pas provoquer d'interférences nocives et (2) ce dispositif doit accepter les éventuelles interférences reçues, y compris les interférences pouvant être provoquées par un fonctionnement indésirable.

Mise en GARDE FCC

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement.

Cet appareil numérique de la classe A est conforme à la norme canadienne ICES-003.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Avertissement:

La manipulation du câble de ce produit ou de câbles associés à des accessoires vendus avec ce produit vous expose au plomb, un produit chimique connu dans l'État de Californie pour causer des anomalies congénitales ou d'autres dommages à l'appareil reproducteur.

Lavez-vous les mains après toute manipulation.

Avant d'utiliser l'appareil

■ Lors de l'utilisation de ce dispositif, assurez-vous d'utiliser le câble d'alimentation et l'adaptateur CA fournis. ■ Le câble d'alimentation et l'adaptateur CA fournis avec le présent produit sont destinés à ce produit uniquement. Ne les utilisez pas avec un autre appareil. ■ Utilisez le cordon d'alimentation adapté aux caractéristiques techniques de l'alimentation locale. ■ N'entreposez pas l'appareil à la lumière directe du soleil ou à proximité d'un chauffage. Cela pourrait le décolorer, le déformer ou l'endommager. ■ Ne placez pas l'appareil dans un endroit humide, poussiéreux, ou sujet à l'air marin ou à des vibrations. Utilisez l'appareil uniquement dans les conditions environnementales suivantes :

Température : 0°C-40°C (de 0 °C à 104°F)

Humidité : de 30% à 85% (sans condensation)

■ Utilisez un chiffon doux et sec pour nettoyer l'appareil.

N'utilisez pas de solvants volatils tels qu'un diluant ou du benzène.

■ Ne dirigez pas l'objectif de la caméra directement vers le soleil. Cela pourrait l'endommager et vous pourriez ne plus être en mesure de prendre de photographies.

Points noirs et luminescents

Il se peut que certains pixels ne fonctionnent pas correctement en raison de l'utilisation de capteurs d'image CMOS composés d'un très grand nombre de pixels.

Bien que des points noirs ou luminescents puissent apparaître sur l'écran, il ne s'agit pas là d'un dysfonctionnement, mais d'un phénomène propre aux capteurs d'image CMOS.

■ Respectez les consignes ci-dessous pour éviter que l'équipement ne tombe ou ne se renverse :

- Installez l'appareil sur un support, un bureau ou une table stable. Ne placez pas l'appareil sur une base instable ou une surface inclinée.

- Placez ou branchez l'unité de façon à éviter de tirer le câble d'adaptateur CA ou le câble vidéo.

■ Transportez l'appareil en tenant la partie inférieure de l'unité principale avec les deux mains. Ne tenez jamais l'appareil par la colonne ou la tête de caméra.

■ Faites particulièrement attention lors de l'utilisation (mise en place et stockage inclus) ou du transport de l'appareil à ce que la tête de caméra ne reçoive pas de coups.

■ Ne regardez pas directement la lumière de l'éclairage LED. Si vous regardez directement celui-ci de près, vous risquez de vous abîmer les yeux.

■Certains types de cartes SD/clés USB peuvent être utilisés.

■ Transférez les données de la carte SD sur un dispositif comme un PC pour enregistrer une copie de sauvegarde. Il se peut que les données enregistrées sur la carte SD ou la clé USB soient effacées en cas de dysfonctionnement ou de réparation du produit.

Si le produit est utilisé au-delà de la période de garantie, ses performances et sa qualité peuvent se dégrader du fait de la durée de vie de ses composants. Pour acheter des pièces de rechange, contactez le revendeur auprès duquel vous avez acheté l'appareil ou l'agence/le bureau le plus proche.

■ Précautions relatives à la pile :

- Si vous ne pensez pas utiliser ce produit pendant une longue période, enlevez les batteries de la télécommande.

- N'utilisez pas de pile rechargeable.

- N'utilisez pas de batteries neuves et anciennes ou de batteries de différents types ensemble.

- Ne tentez pas de recharger les piles, ou de les court-circuiter.

- Si vous ne pensez pas utiliser ce produit pendant une longue période, enlevez les batteries de la télécommande. - N'utilisez pas de pile rechargeable. - N'utilisez de batteries neuves et anciennes ou de batteries de différents types ensemble. - Ne tentez pas de recharger pas les piles, ou de les court-circuiter.

• Lors de la mise au rebut de batteries usagées, suivez les instructions de votre gouvernement local.
• Insérez-les d'un côté et faites particulièrement attention à la polarité (directions +/-).

■ Si le liquide de la pile fuit sur votre peau ou vos vêtements, rincez immédiatement la zone à l'eau propre. Si le liquide pénètre dans vos yeux, nettoyez-les immédiatement à l'eau propre et contactez un médecin. ■ Gardez les piles hors de portée des enfants, pour éviter tout risque d'étouffement.

En cas d'ingestion d'une pile, consultez immédiatement un médecin, pour prévenir tout risque d'asphyxie ou pour éviter que la pile ne se loge dans l'estomac ou l'œsophage.

Sur l'utilisation de microphones

Le branchement de microphones différents des microphones à condensateur électret (micros pour ordinateurs etc) peut provoquer des dysfonctionnements. Si vous êtes gêné par le bruit de fonctionnement de ce produit lors de l'utilisation du microphone intégré, nous vous recommandons d'utiliser un microphone externe.

Ne connectez pas d'appareils audio sortie de ligne tels qu'un lecteur CD/MP3 au port d'entrée audio lorsque le Sélecteur Audio est réglé sur « Mic-in ». L'entrée audio est un port à double objectif (entrée microphone/ligne) qui fournit une alimentation si « Mic-In » est sélectionné, l'ajout de dispositifs de sortie externes (CD: MP3) pourrait les endommager.

■ Menu Certaines fonctions ne peuvent pas être réglées ou actionnées en fonction du mode ou des paramètres du menu utilisé. ■ Enregistrement/Lecture

• Avant d'enregistrer une scène importante, effectuez un essai d'enregistrement pour vous assurer que la caméra fonctionne correctement.
• La taille de fichier maximale de l'enregistrement continu est de 2 GO. (La durée maximale d'enregistrement varie en fonction d'autres facteurs tels que la résolution et la qualité d'enregistrement).
• Les fichiers de film enregistrés avec cette caméra ou convertis par le logiciel propriétaire ne peuvent être lus qu'avec cette caméra.

Droits d'auteur

N'utilisez pas commercialement ou ne transférez pas de films ou de fichiers audio enregistrés avec cette caméra sans l'autorisation du détenteur des droits d'auteur sauf pour utilisation personnelle. N'utilisez pas la caméra dans des endroits où l'enregistrement de films ou de fichiers audio est interdit.

CONSIGNES DE SÉCURITÉ IMPORTANTES......

AVANT D'UTILISER L'APPAREIL.... vi

TABLE DES MATIÈRES....2

1. ARTICLES GROUPÉS.... 4
2. OPÉRATIONS DE BASE....5

2-1 Caméra de document....5

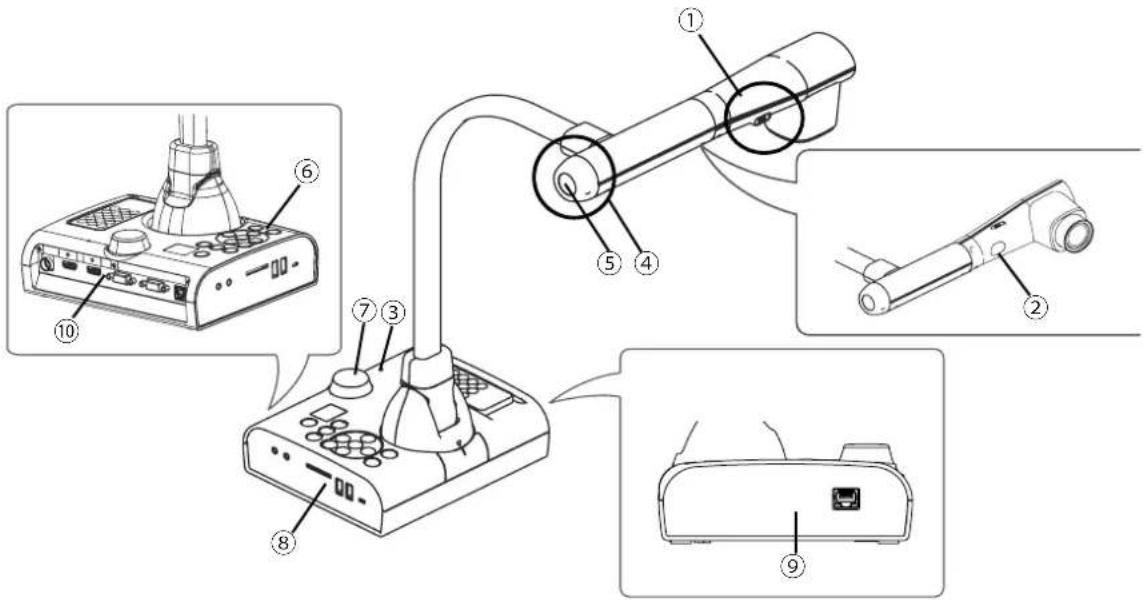

Noms de pièces....5

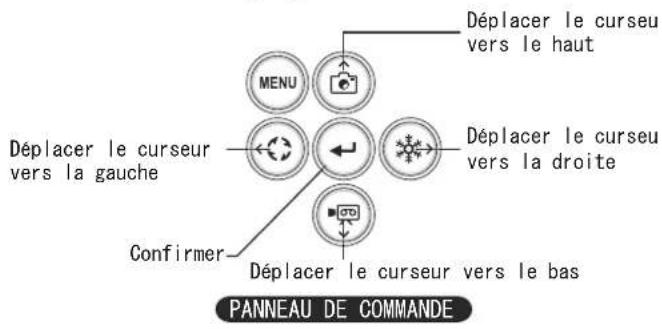

Panneau de commande 6

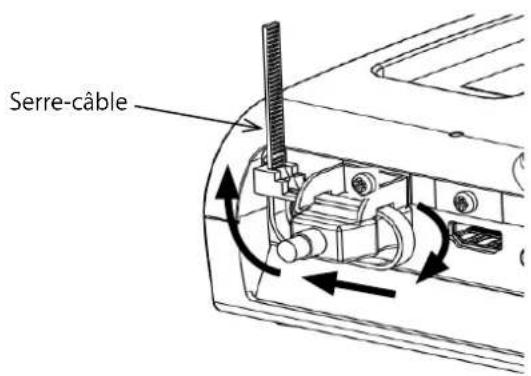

Panneau arrière et branchement de câble....7

Panneau latéral....9

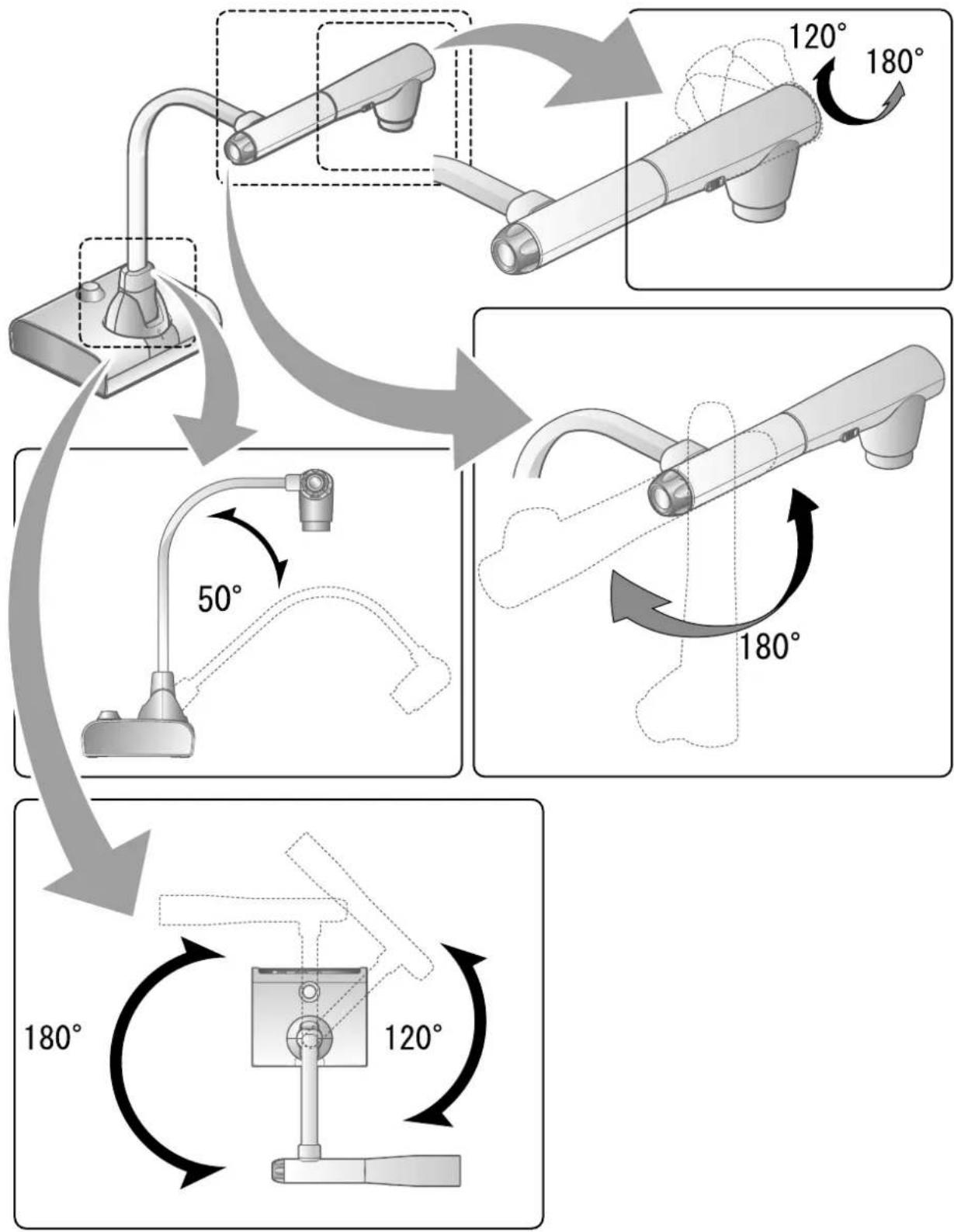

Parties mobiles de la caméra de document 10

2-2 Accessoires fournis....11

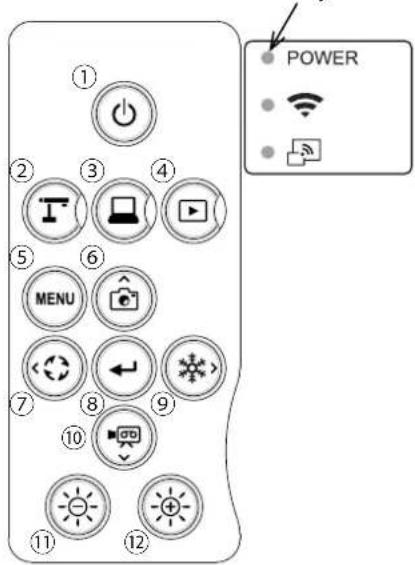

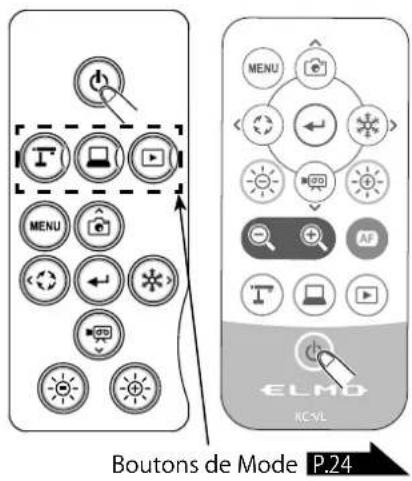

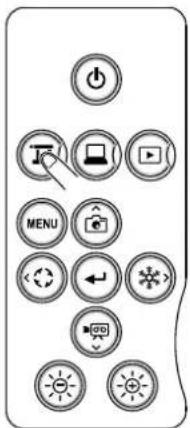

Télécommande 11

Préparation de la télécommande....11

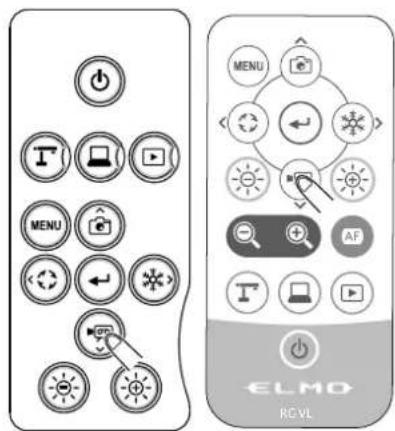

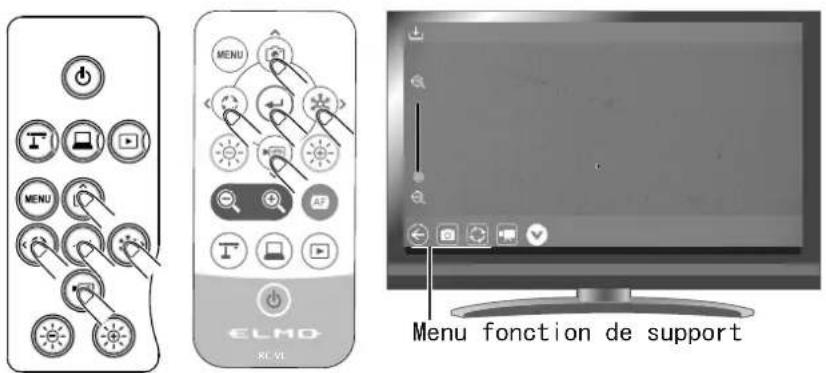

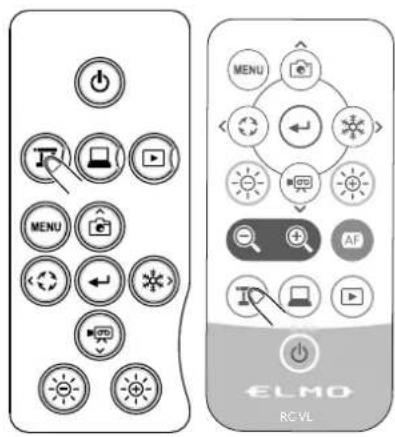

Fonctionnement de la télécommande....11

Réception du signal IR de la télécommande....11

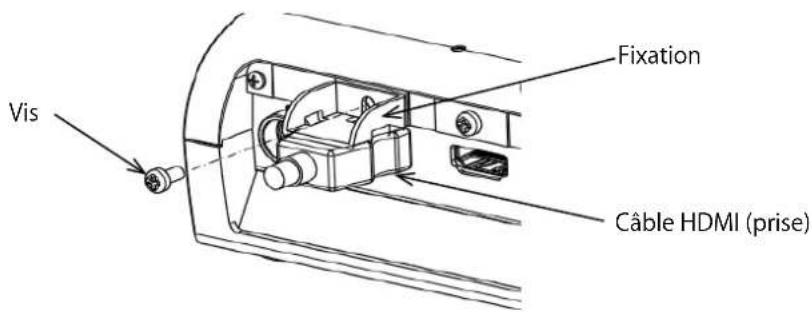

Fixation....12

2-3 Prise de vue....14

Installation du produit....14

Branchement du câble électrique....14

Branchement d'un câble vidéo....14

Mise sous/hors tension....15

Paramétrage de la destination....15

Écran de démarrage....16

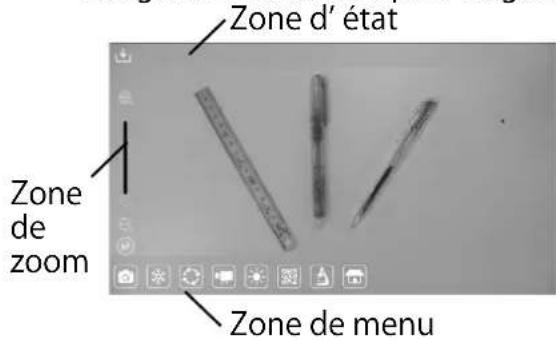

Zone d'état....17

Zone de zoom....17

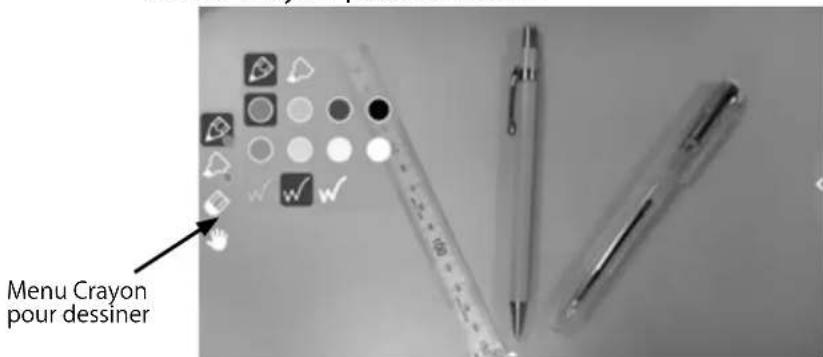

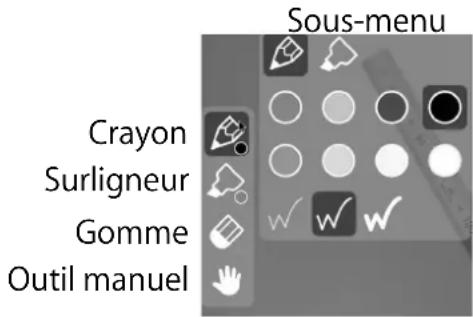

Menu Crayon pour dessiner....18

Zone de menu 19

Réglage de la taille...21

Réglage de la luminosité 22

Allumage/extinction de l'éclairage à LED....23

Sélection de la source d'image 24

Arrêt sur image...24

2-4 Configuration des paramètres 25

Comment régler les paramètres....25

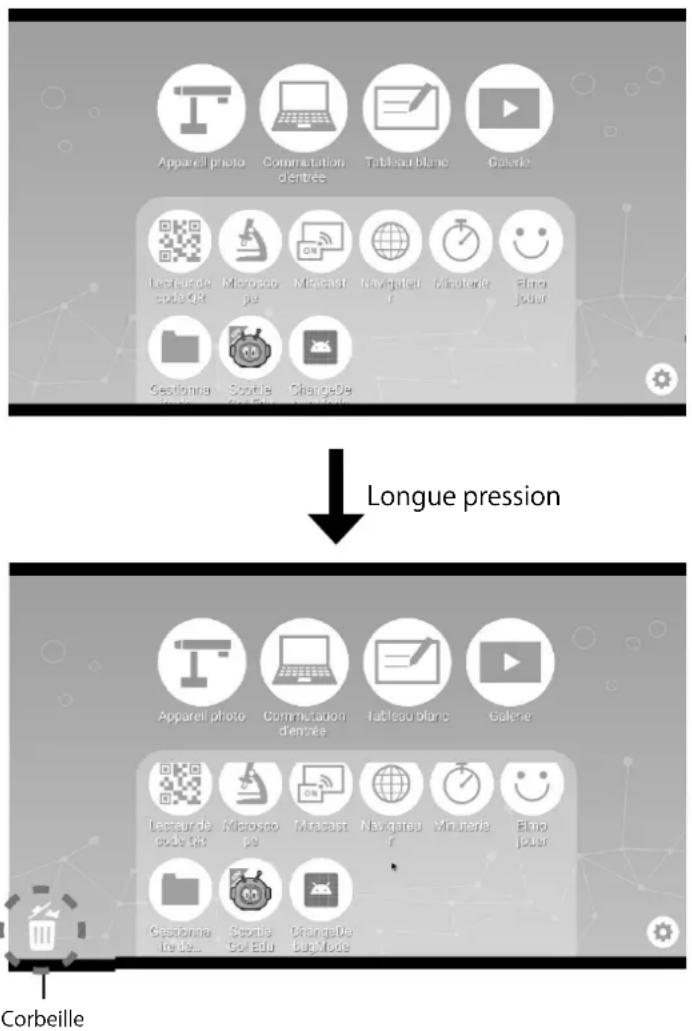

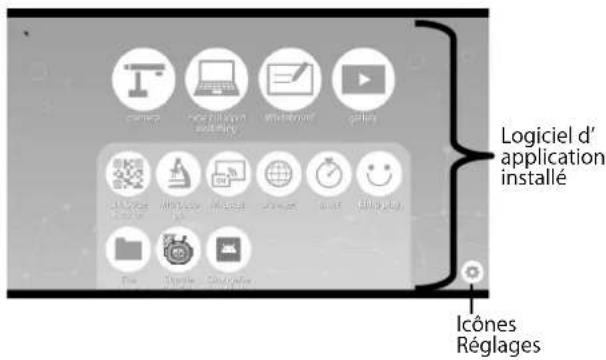

Utilisation de l'écran d'accueil....25

Vérification des réglages de la caméra 28

Vérification des réglages du système....31

1. OPÉRATIONS AVANCÉES....34

3-1 Utilisation d'une carte SD/d'une clé USB....34

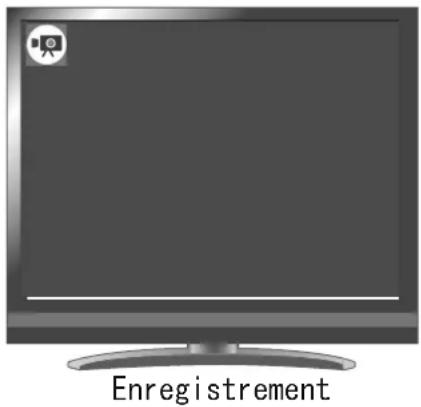

Enregistrement....35

Image fixe 35

Video 36

Affichage des données enregistrées 38

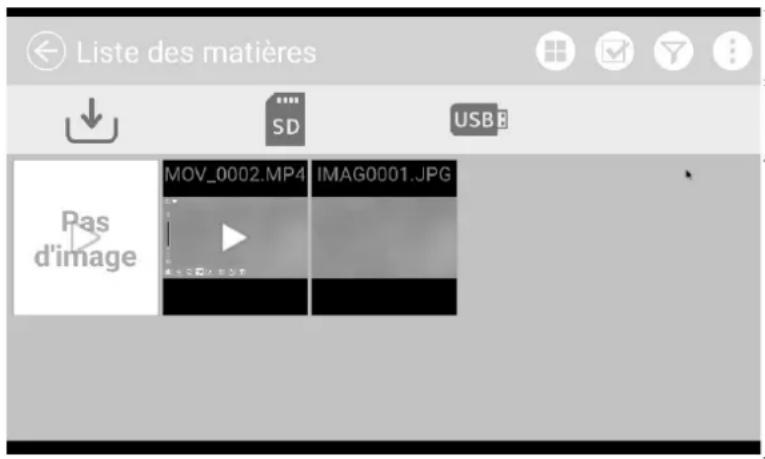

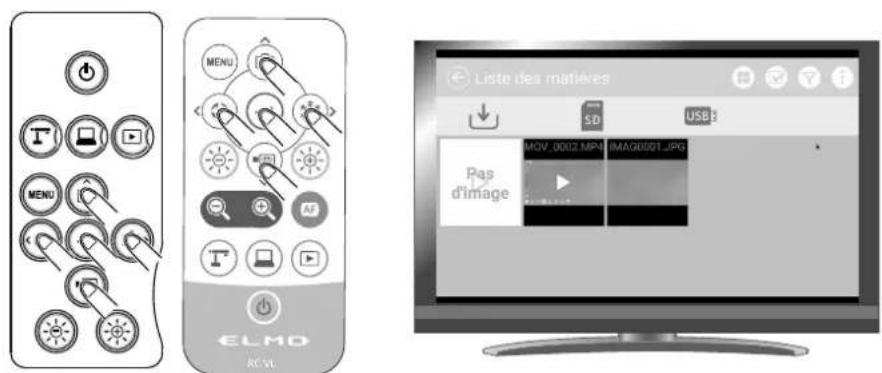

Affichage des éléments contenus (liste d'images fixes/vidéos)....38

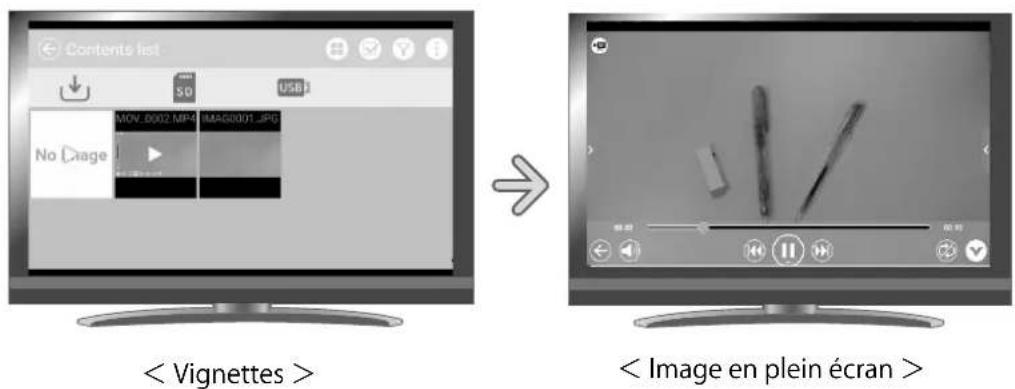

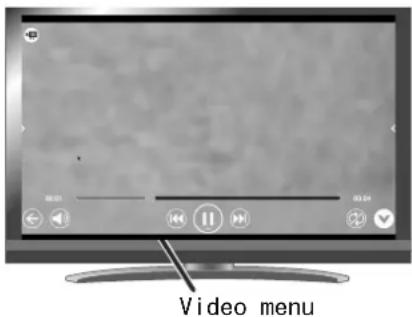

Lecture d'une vidéo en plein écran....40

Lecture d'une vidéo en plein écran 43

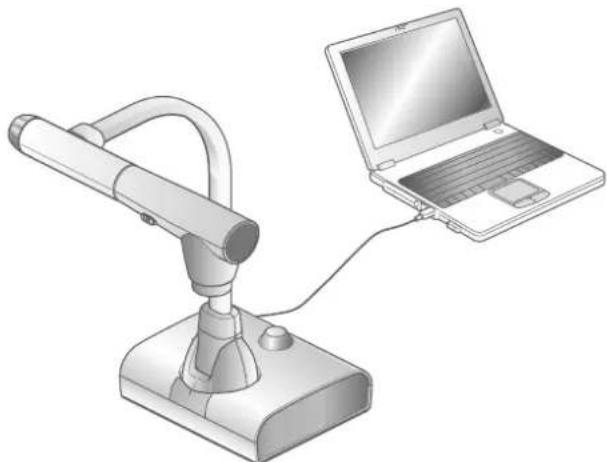

3-2 Utilisation par branchement à un ordinateur avec Câble USB....46

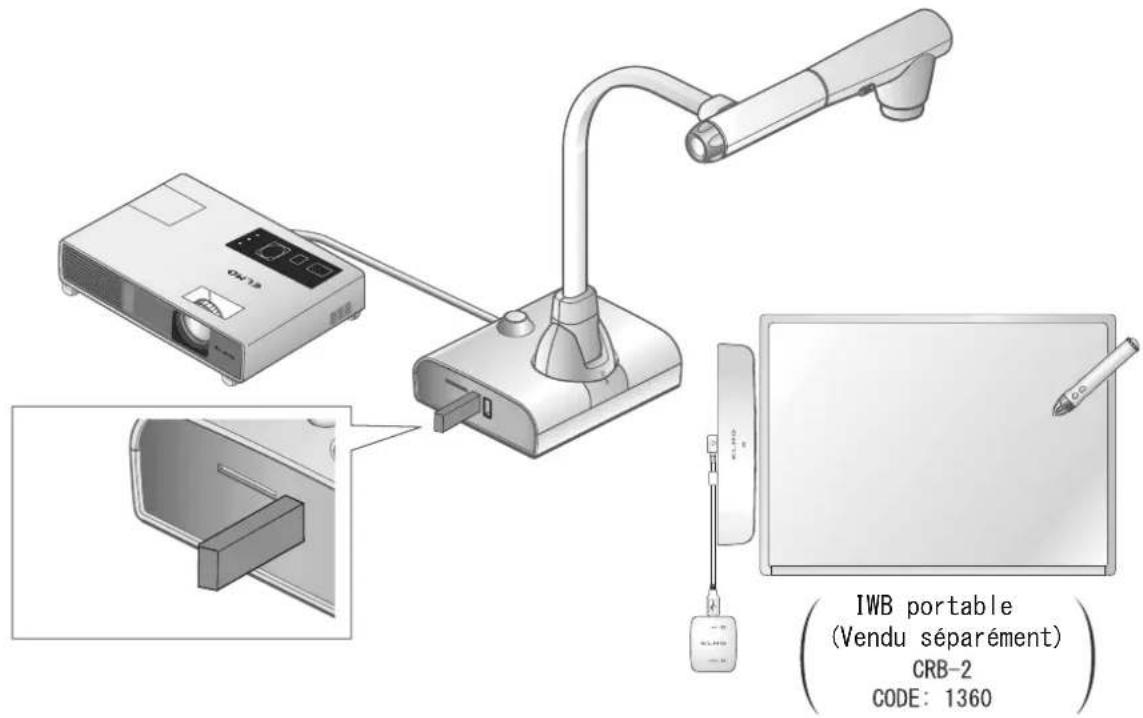

3-3 Utilisation avec l' IWB portable (vendu séparément)....47

Connexion à l'IWB portable....47

Opérations de base de l'IWB portable....48

3-4 Autres fonctions utiles....50

Affichage de documents numériques.... 50

Utilisation d'un écran partagé.... 50

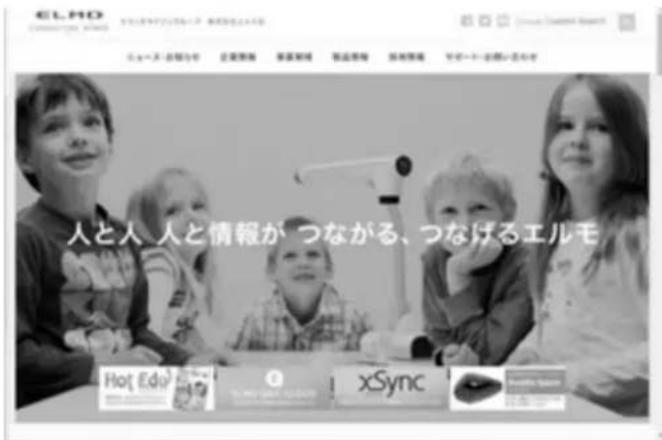

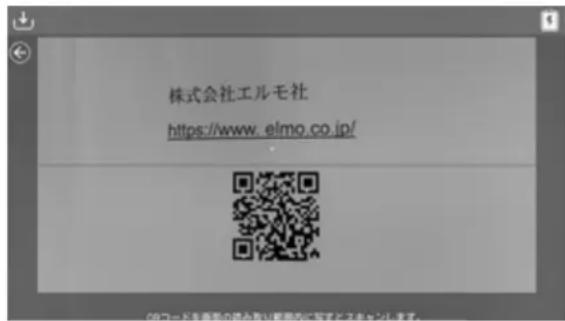

Utilisation du lecteur de QR code 52

Utilisation du manuel numérique....54

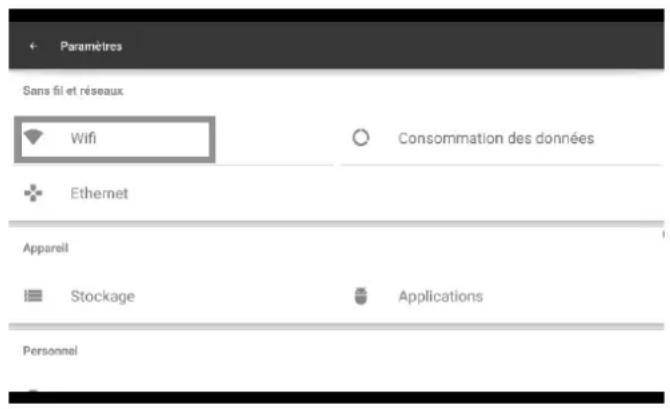

Connexion au réseau 54

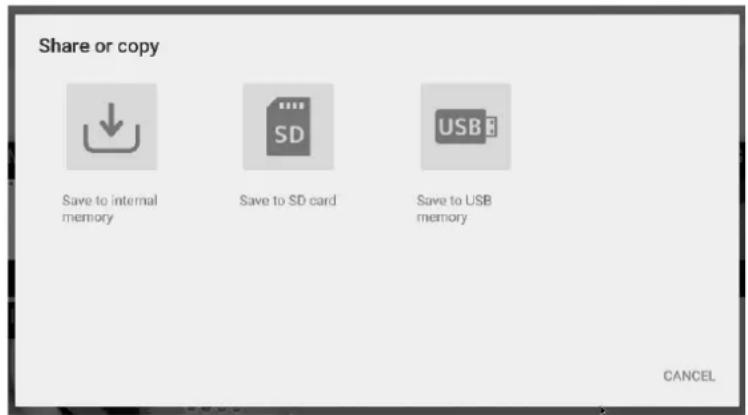

Utilisation du menu Partage 55

Utilisation de Miracast....56

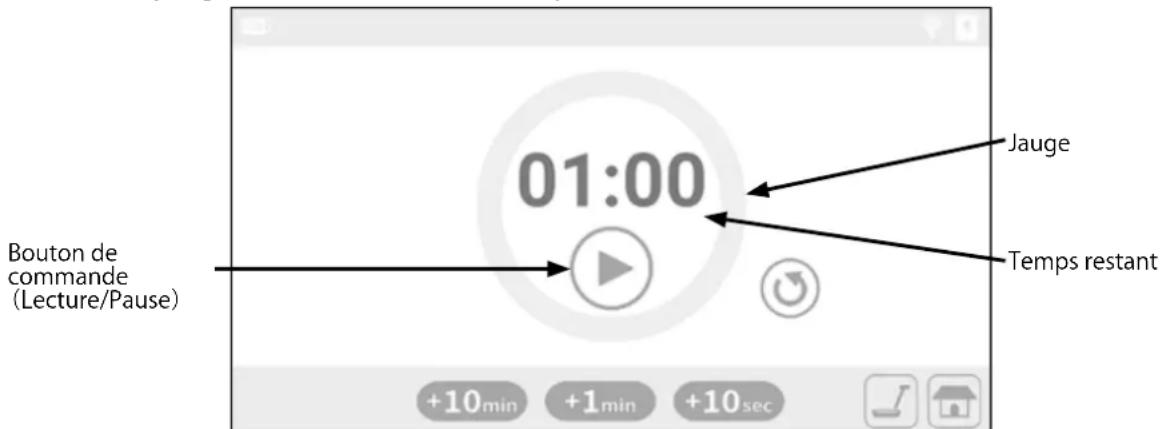

Utilisation du minuteur....58

Utilisation d'ELMO Play 59

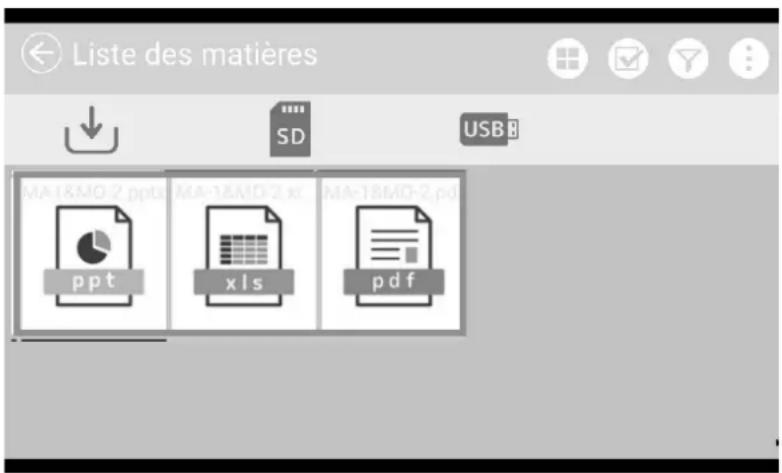

Utilisation du gestionnaire de fichiers....59

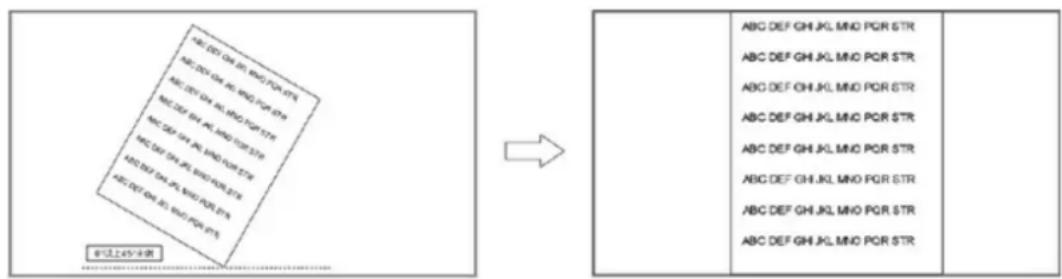

Utilisation de la fonction redressement automatique....59

Utilisation d'un tableau blanc 60

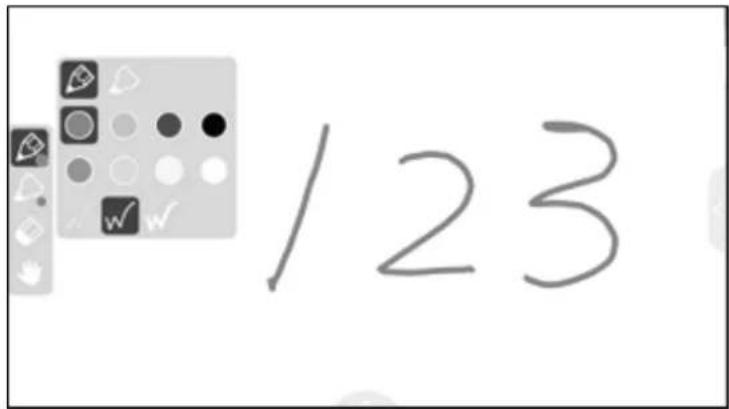

Utilisation de la fonction dessin 62

Utilisation du navigateur...63

Affichage de l'image d'entrée externe 64

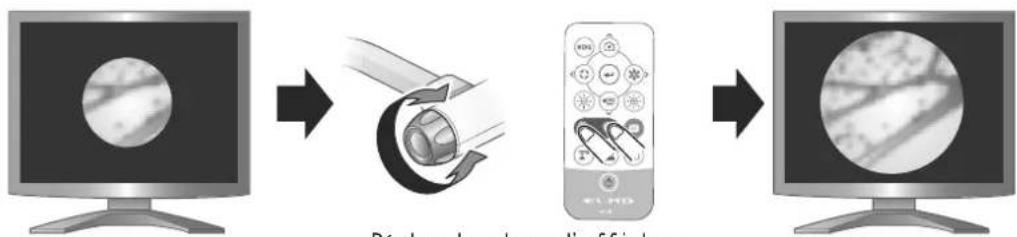

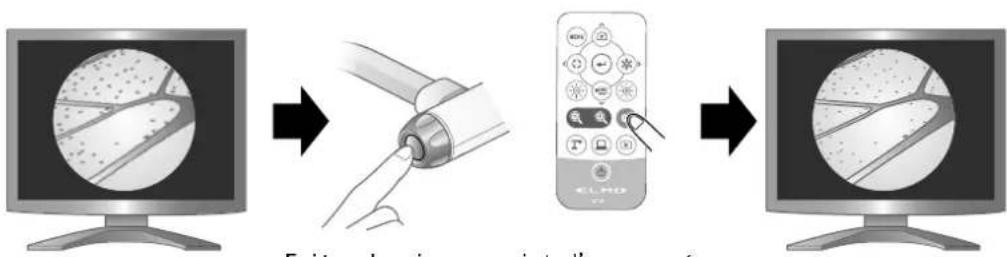

3-5 Affichage d'images agrandies en utilisant un microscope...65

Procédure 66

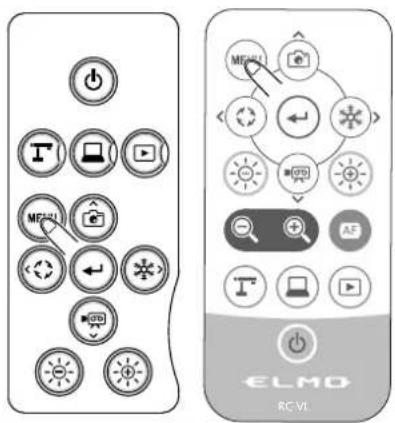

Sortie du mode Microscope....67

1. LISTE DE MESSAGES D'ERREUR....68

5. DÉPANNAGE....70

5-1 Symptômes et Confirmation....70

5-2 Autres informations utiles....72

6. SPÉCIFICATIONS....74

6-1 Généralités....74

6-2 Caméra principale....75

6-3 Dispositif d'éclairage....75

6-4 Marques commerciales et licences 76

Articles groupés

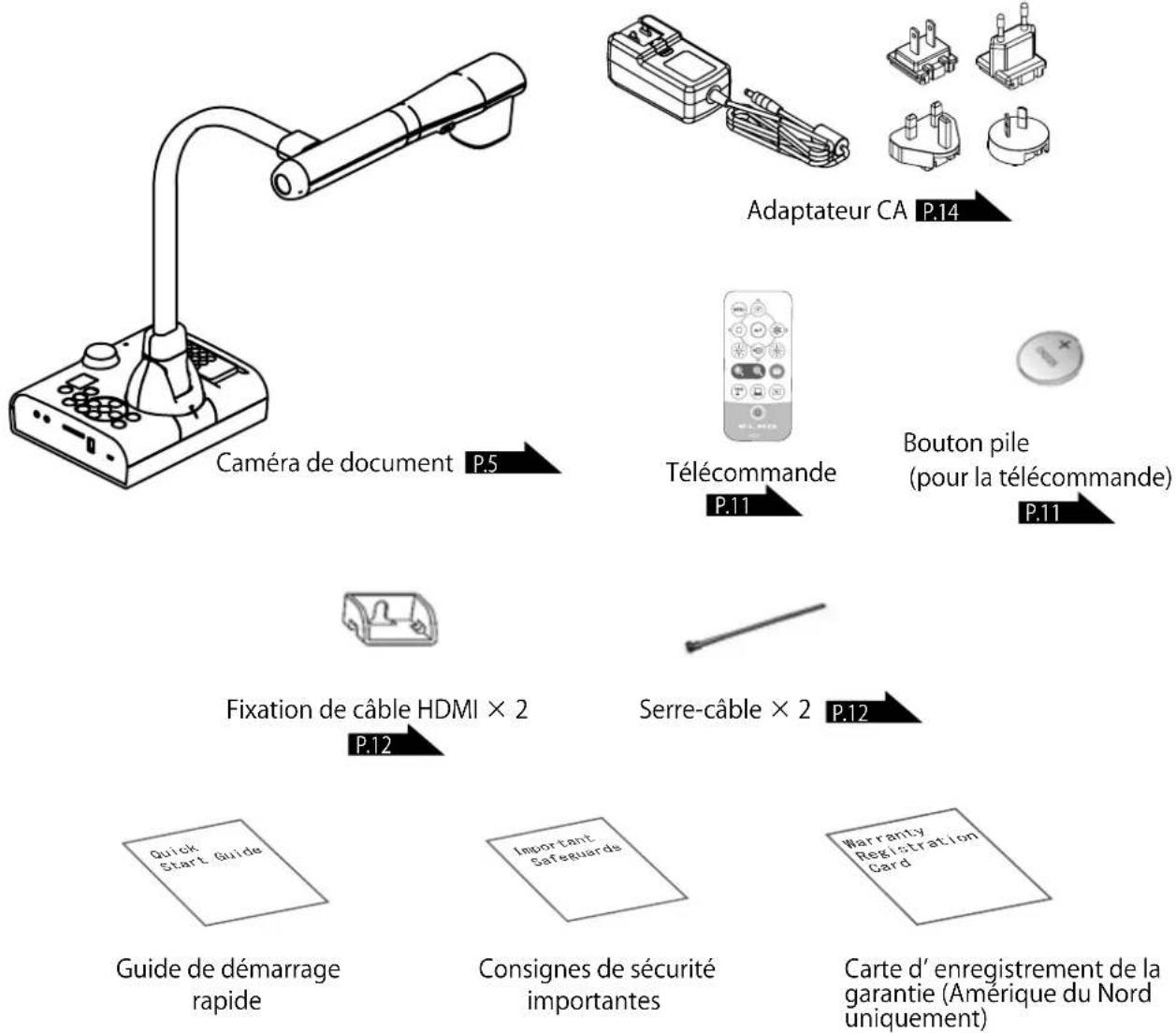

L'appareil est livré avec les accessoires ci-dessous. S'il manque l'un de ces accessoires, contactez le revendeur auprès duquel vous avez acheté l'appareil.

Remarque

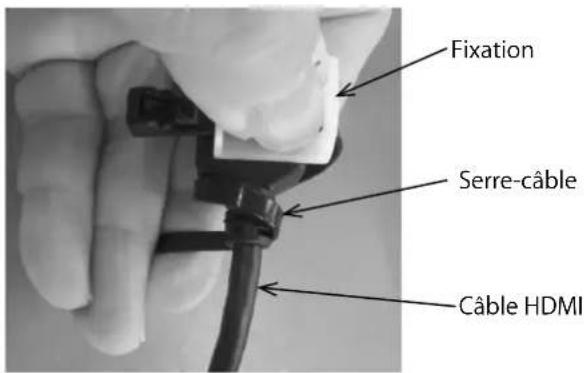

Appuyez et faites glisser la prise dans la rainure de l'adaptateur CA comme indiqué sur le schéma.

※ Faites coulisser jusqu'à entendre un clic

※ Choisissez la fiche correcte selon la prise

Lors de l'enlèvement de la fiche de l'adaptateur CA, faites coulisser et retirez la fiche dans la direction opposée tout en appuyant sur le bouton verrouillage.

Le type de fiche peut différer en fonction de la destination d'expédition.

- N'enroulez pas le câble électrique autour de l'adaptateur CA. Le câble pourrait être endommagé (débranché) ou l'intérieur du câble pourrait être exposé et provoquer un accident. Ne réunissez pas le câble en faisceau lors de l'utilisation du produit.

Noms de pièces

No. Nom
1 Interrupteur d' éclairage à LED	P.23
2 Éclairage à LED	P.23
3 Microphone intégré
4 Cadran de zoom	P.21
5 Bouton AF	P.21
6 Panneau de commande	P.6
7 Récepteur IR	P.11
8 Panneau latéral (gauche)	P.9
9 Panneau latéral (droit)	P.9
10 Panneau arrière	P.7

Anneau de commande

Voyant d'alimentation

	Symbole Fonction
1			Pour allumer ou couper l'alimentation.Marche: Le voyant Alimentation devient bleu.Arrêt (état de veille): Le voyant Alimentation devient rouge.
2	Boutons de Mode	LED	Pour passer en mode Caméra.L' image de la caméra sera affichée.
3			Pour passer en mode entrée externe.Les images entrées au niveau des ports d' entrée externes seront affichées.
4			Pour passer en mode Lecture. Les images stockées dans le dispositif de mémoire (carte SD/clé US/mémoire interne) seront affichées.
5			Pour passer à l'écran d' Accueil. P.25
6			Pour enregistrer une image fixe sur le dispositif de mémoire(carte SD/clé USB/mémoire interne) P.34
7			Pour tourner l'image de 90 degrés. P.20
8			Pour confirmer l'élément de menu ESD sélectionné. P.25
9			Permet de mettre en pause l'image filmée par la caméra. P.24
10			Pour enregistrer une image de la caméra comme une vidéo sur le dispositifde mémoire (carte SD/clé USB/mémoire interne). P.34
11			Permet d'assombrir l'image de la caméra. P.22
12			Permet d'éclaircir l'image de la caméra. P.22

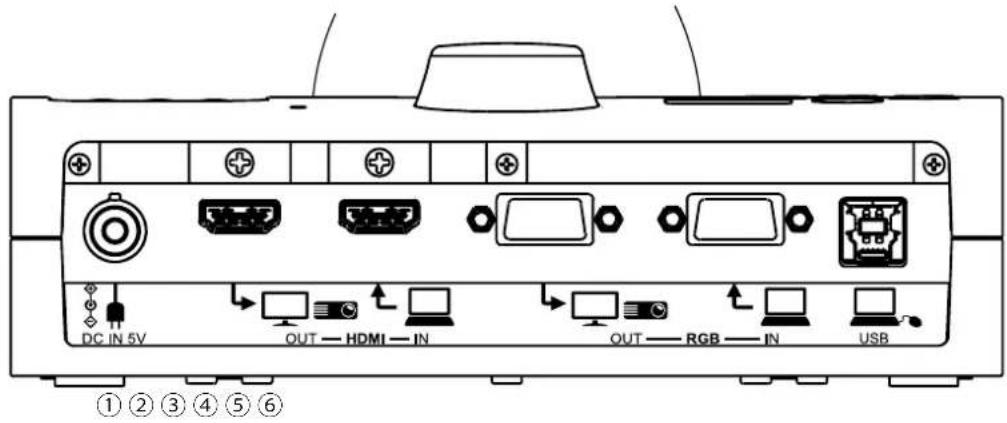

Hanche arrière et branchement de câble

	Symbole Fonction
1	[2HAB]IV	Branchez l' adaptateur CA. (Le câble électrique est fourni avec le produit.)
2	[IMAGE] — HDMI	Pour transférer des images numériques en sortie. (Le câble HDMI n' est pas fourni avec le produit.) [TYPE-A]
3	HC ... ...	Pour transférer des images numériques en entrée. (Le câble HDMI n' est pas fourni avec le produit.) [TYPE-A]
4	[IMAGE] — RGB	Permet de transférer des images RVB analogiques en sortie. (Le câble RVB n' est pas fourni avec le produit.) [miniDSUB 15 broches]
5	RG_ ...	Pour transférer des images RVB analogiques en entrée. (Le câble RVB n' est pas fourni avec le produit.) [miniDSUB 15 broches]
6		À brancher à un ordinateur. (Le câble USB n' est pas fourni avec le produit.)

Branchement de l'adaptateur CA

Avant d'insérer l'adaptateur CA dans une prise, branchez la fiche CC de l'adaptateur CA fourni au port [ 🌿 ] sur le panneau arrière.

Branchement à un dispositif avec un port d'entrée HDMI

Branchez un câble HDMI disponible dans le commerce au port [ le panneau arrière.

Branchement d'un dispositif avec un port de sortie HDMI

Branchez un câble HDMI disponible dans le commerce au port [HDMI — IN] du panneau arrière.

Remarque

④ Branchement à un dispositif avec un port d’entrée analogique RVB Branchez un câble RVB disponible dans le commerce au port [ ] sur le panneau arrière. ⑤ Branchement à un dispositif avec un port de sortie analogique RVB Branchez un câble RVB disponible dans le commerce au port [RGB IN] sur le panneau arrière.

■ Spécifications du port [RGB—IN].

Attribution de signal

Signal vidéo

Signal synchronisé horizontal

Signal synchronisé vertical

Analogique 0.7V (p-p) 75Ω terminé

Niveau TTL (polarité positive/négative)

niveau TTL (polarité positive/négative)

Borne rétractable DSUB 15P (Femelle)

Affectation des broches

N°broche	Nom
1 Signal	vidéo (Rouge) 6 Signa
2 Signal	vidéo (Vert) 7 Signal vi
3	Signal vidéo (Bleu)
4	N.C
5	GND

N°broche	Nom
idéo (Rouge) 11	GND
éo (Vert) 12	N.C
8	Signal vidéo (Bleu)
9	N.C
10	GND

N°broche	Nom
13	Signal de synchronisation horizontal
14	Signal de synchronisation vertical
15	N.C

Branchement à un ordinateur avec un câble USB

Branchez un câble USB disponible dans le commerce au port [USB] sur le panneau arrière.

Remarque

• Si l'image affichée est décalée, la position horizontale et verticale doit être ajustée à partir du dispositif connecté.
• Dans certains cas, des bandes verticales peuvent apparaître sur le dispositif d'affichage comme un projecteur et un écran. Cela peut être réduit en ajustant la fonction « phase d'horloge » du dispositif connecté.
• Lors de l'utilisation d'un ordinateur avec un mode de sortie externe, réglez l'ordinateur au mode de sortie externe après avoir appuyé sur le bouton [ ] sur le panneau de commande.
• Nous recommandons d'utiliser un câble USB standard.
• Si vous branchez le câble USB alors que l'appareil est allumé, l'ordinateur peut ne pas reconnaître le produit.
• En fonction de l'environnement USB de l'ordinateur ou de l'équipement périphérique utilisant le câble conforme USB2.0, le transfert d'image peut être interrompu.

Hnneau latéral

① ② ③ ④ ⑤

	Symbole Fonction
1	[SDYC]	Vers sortie audio. (Le câble Audio n' est pas fourni avec le produit.)
2	MIC	Permet de connecter un micro. (Le Micro n' est pas fourni avec ce produit.) Utilisez un microphone à condensateur électret disponible dans le commerce.
3		Permet d' insérer une carte SD (disponible dans le commerce). Appuyez à nouveau sur la carte SD pour l' éjecter.
4	1 - USB - 2	To connect the wireless pen tablet (sold separately) or a USB flash drive (commercially available) or a mouse.Pour brancher la tablette à stylet sans fil (vendue séparément) P47 ou une clé USB (disponible dans le commerce) P34 ou une souris. P16
5	[20A8]	Security slot.

Remarque

• La même image (avec la même résolution) est émise de [RGB OUT] et de [HDMI OUT].
• Lorsqu'un écran HDMI est branché, l'image de sortie (résolution) change automatiquement en fonction des informations provenant de l'écran connecté. Même si [RGB OUT] est sélectionné, cela n'est pas réfléchi.

•Assurez-vous de changer l'image de sortie (résolution) avec l'appareil connecté (statut veille). Si vous souhaitez changer l'image de sortie en regardant l'image actuellement affichée, assurez-vous de régler l'image de sortie comme l'image de la caméra et cachez tous les menus et fonctions de support auparavant. Nous ne garantissons pas le fonctionnement correct lorsque l'image sortie est modifiée dans toute autre condition que celle spécifiée ci-dessus.

- Le branchement de microphones différents des microphones à condensateur électret (micros pour ordinateurs etc) peut provoquer des dysfonctionnements.

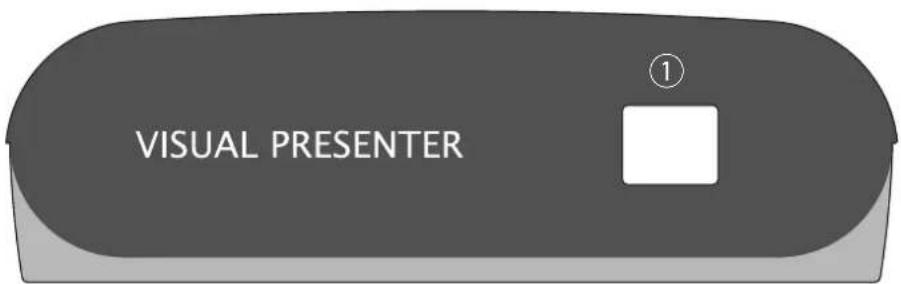

	Symbole Fonction
1		Pour brancher un câble LAN. (Le câble LAN n' est pas fourni avec le produit.)

Parties mobiles de la caméra de document

Le produit peut être incliné comme illustré ci-dessous.

Préparation de la télécommande

Retirez le logement de la pile en enfonçant le dispositif de verrouillage.

Insérez la pile bouton dans le logement, face positive (+) vers le haut. Ensuite, insérez le logement de la pile dans la télécommande.

- Utilisez un bouton pile CR2025 disponible dans le commerce pour la télécommande.

Mise en garde

Les enfants peuvent ingérer les petites piles. Conservez toujours les piles en lieu sûr et hors de portée des enfants.

En cas d'ingestion de la pile, consultez immédiatement un médecin, pour prévenir tout risque d'asphyxie ou blocage de la digestion, etc.

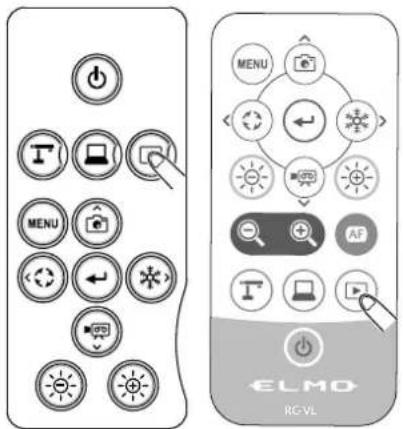

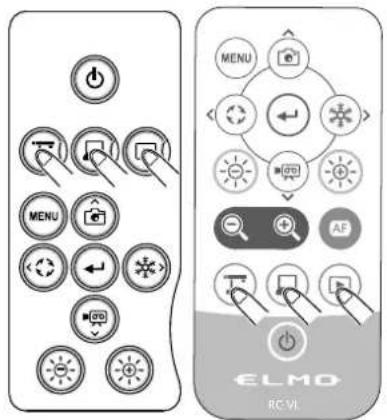

Fonctionnement de la télécommande

Pour des opérations où l'image de la caméra est affichée, consultez

P.21

Pour des opérations lorsque les données dans une carte SD ou clé USB sont affichées, consultez P34

Réception du signal IR de la télécommande

Pointez l'émetteur infrarouge de la télécommande vers le récepteur infrarouge du produit, puis appuyez sur le bouton souhaité.

Portée :

Distance : À environ 7 m de la partie avant du récepteur IR

Angle : Sur 45° vers le haut, vers le bas, à gauche et à droite du récepteur IR

Remarque

- La portée peut être réduite ou le capteur peut échouer à recevoir la lumière infrarouge quand le produit est placé à la lumière directe du soleil, près d'une lumière fluorescente d'inverseur, ou dans toute autre condition défavorable. Dans ce cas, déplacez le produit ou protégez la source lumineuse.

Comment utiliser la fixation et le serre-câbles fournis

Vous pouvez fixer le câble HDMI au port HDMI en utilisant la fixation et le serre-câbles fournis.

Articles à utiliser (fournis)

Fixation × 2 (Pour câble HDMI)

Serre-câble x 2

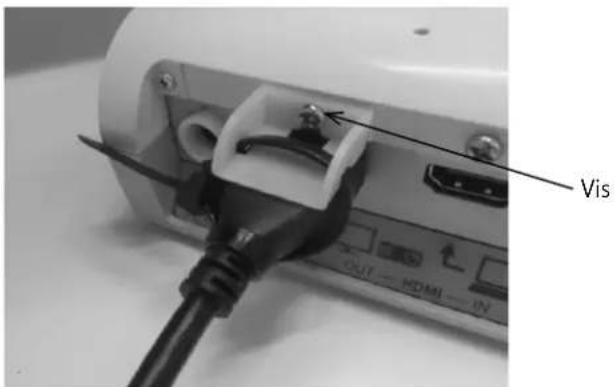

① Avant de brancher le câble HDMI au port HDMI, enlevez la vis au-dessus du port HDMI. Fixez la fixation et serrez la vis.

Passez le serre-câbles à travers la fixation et serrez autour de la prise du câble HDMI.

• Quand la prise a une partie concave, serrez le serre-câbles autour de la partie concave pour la maintenir fermement.

Remarque

- Le serre-câble fourni peut être utilisé de manière répétée.

Quand la prise n'a pas de partie concave, enveloppez le serre-câble comme indiqué ci-dessous.

Avec une partie concave

① Enveloppez le serre-câble autour de la racine du câble et tirez-le fermement.

② Enlevez la vis au-dessus du port HDMI et branchez le câble HDMI. Fixez la fixation et serrez la vis.

Attention

En fonction de la forme de la prise, il peut être impossible d'utiliser la fixation.

2-3 Prise de vue

Installation du produit

Installez le produit comme indiqué sur la figure ci-dessus. Puis branchez le produit à un projecteur ou à un écran, et allumez le produit. P.15

Branchement du câble électrique

Branchez le câble électrique et l'adaptateur CA. Puis branchez l'adaptateur CA au port [DC IN 5V] sur le panneau arrière du produit, et insérez le câble électrique dans une prise.

Branchement d'un câble vidéo

Branchez le produit à un dispositif d'affichage en utilisant un câble vidéo correspondant à la spécification du dispositif d'affichage.

Attention

Avant de raccorder le produit à d'autres appareils, veillez à bien les mettre hors tension.

Mise sous/hors tension

• Lorsque l'adaptateur CA est branché à une prise, le voyant d'alimentation [💡] clignotera en rouge en premier lieu, puis deviendra rouge après quelques secondes. Appuyez sur le bouton [💡] du panneau de commande ou sur le bouton [💡] sur la télécommande pour allumer l'alimentation. Le voyant d'alimentation deviendra bleu.
• Appuyez sur le bouton [💡] du panneau de commande ou [💡] de la télécommande pour arrêter l'appareil. (Le voyant Alimentation [💡] devient rouge.)

Paramétrage de la destination

L'écran de sélection de la Destination sera affiché sur l'image de la caméra quand l'alimentation est allumée pour la première fois ou quand l'initialisation des données est réalisée.

Sélectionnez le pays d'utilisation du produit.

- Quand le produit est allumé pour la première fois, l'écran de sélection de Destination sera affiché. Sélectionnez le pays d'utilisation du produit et appuyez sur « OK ». L'image de la caméra sera alors affichée.

Période de démarrage

Au démarrage, l'écran de la caméra de Document sera affiché. Le menu Crayon pour dessiner sera affiché lorsqu'un onglet est sélectionné dans l'écran de la caméra de Document. (Le même menu Crayon sera affiché quel que soit l'onglet sélectionné. Utilisez l'onglet que vous souhaitez selon le sujet.)

La zone de Menu sera affichée en sélectionnant l'onglet inférieur dans l'écran de la caméra de Document.

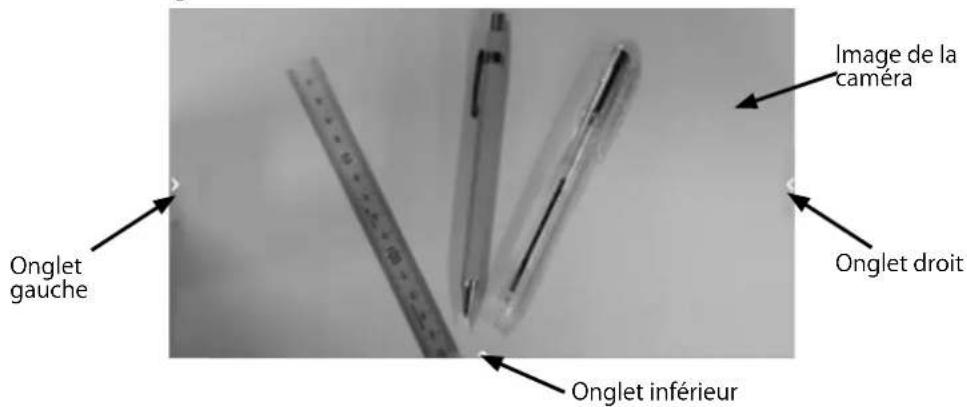

Cliquez sur l'onglet gauche ou sur l'onglet droit sur l'écran extérieur avec la souris pour sélectionner.

Écran de caméra de document (Écran dessin)

Image de l'écran lorsque l'onglet gauche (A) est sélectionné

Le menu Crayon sera affiché sur l'extrémité gauche de l'écran.

Sélectionnez un crayon pour effectuer le dessin.

Le menu Crayon sera affiché sur l'extrémité droite de l'écran lorsque l'onglet droit (C) est sélectionné.

La zone de Menu n'apparaît pas pendant que le menu Crayon pour le dessin est affiché. Fermer le menu Dessin pour afficher la zone de Menu.

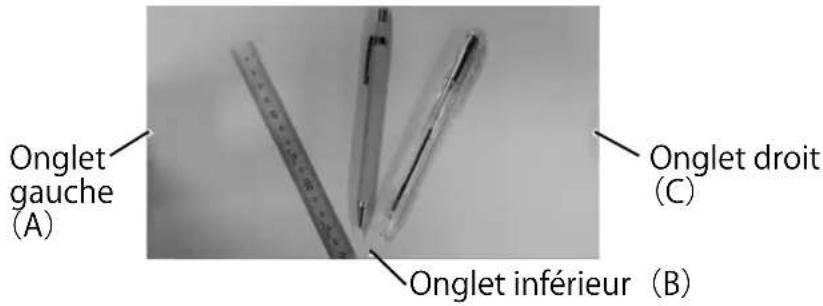

Image de l'écran lorsque l'onglet inférieur (B) est sélectionné

La zone de Menu, la zone d'État et la zone de Zoom seront affichées. Appuyez sur le bouton MENU [sur le panneau de commande pour passer à l'écran d'Accueil.] Si vous voulez ouvrir une autre application après le démarrage, sélectionnez l'application sur l'écran Accueil. La zone de Menu peut être cachée en la faisant glisser vers le bas. (L'écran Dessin sera affiché.)

Zone d'état

L'état de la caméra sera affiché avec des icônes.

Icône Nom	Fonction
	WiFi ※ 1 Permet d' afficher l' état du WiFi.
	LAN ※ 1 Cette icône sera affichée lorsqu'un câble LAN est branché.
	Carte SD※ 2	Cette icône sera affichée lorsque la destination d'enregistrement est paramétrée sur la carte SD.
	Clé USB※ 2	Cette icône sera affichée lorsque la destination d'enregistrement est paramétrée sur la clé USB.
	Mémoire interne※ 2	Cette icône sera affichée lorsque la destination d'enregistrement est réglée dans la mémoire interne.
	Arrêt sur image Cette icône sera affichée pendant l'arrêt sur image
	Rotation de l'imageRotation del'image	Cette icône sera affichée pendant la rotation de l'image.(L'icône change selon l' angle de rotation. 90^ 180^ 270^ )
	Enregistrement Cette icône sera affichée pendant l'enregistrement.
	Haut-parleur ensilencieux	Cette icône sera affichée lorsque le haut-parleur sera ensilencieux. (Cette icône n'apparaît pas quand le réglagede silencieux du haut-parleur est désactivé.)
	Miracast	Cette icône sera affichée pendant la communicationMiracast.

※ 1 L'icône WiFi ou l'icône LAN seront affichées en fonction de l'état de connexion du réseau ※ 2 La destination actuelle réglée sera affichée (L'ordre de priorité pour la destination d'enregistrement est le suivant : Clé USB > carte SD > mémoire interne)

Zone de zoom

La zone de zoom sera affichée lorsque l'opération de zoom est

réalisée sur l'écran de caméra de Document ou quand la zone de Menu est affichée.

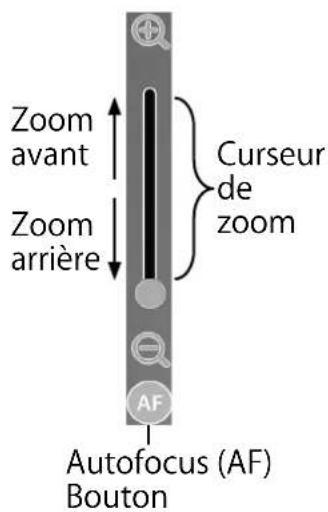

Le curseur du Zoom et le bouton AF seront affichés.

La zone de zoom n'apparaît pas pendant la lecture d'une vidéo car aucune opération de zoom ne peut être effectuée pendant la lecture d'une vidéo.

Curseur de zoom : Réglez le zoom en déplaçant le curseur rond vers le haut et vers le bas.

Bouton AF: Appuyez une fois. (Une pression)

Le bouton AF sera affiché uniquement quand l'image de la caméra est affichée.

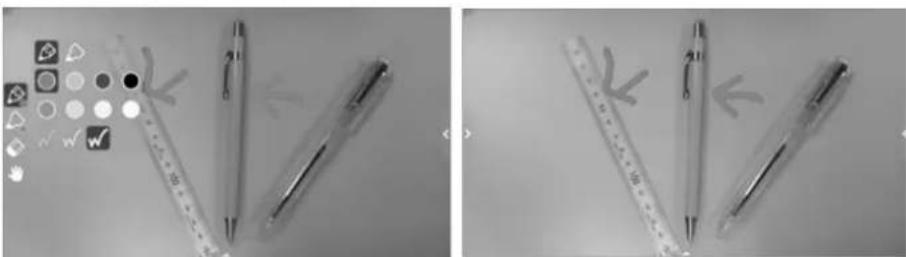

Menu crayon pour dessiner

Lorsqu'un onglet est sélectionné dans l'écran de la caméra de Document, le menu Crayon, le menu Surligneur, le menu Gomme et le menu Outil manuel seront affichés. Sélectionnez le menu que vous souhaitez utiliser.

Une pression longue permet d'afficher le sous-menu. Vous pouvez changer le type de Crayon ou de Gomme à partir du sous-menu.

※ L'icône sélectionnée sera mise en surbrillance. (Fond : Bleu foncé) ※ La réalisation d'une opération de capture ou d'enregistrement pendant le processus de dessin permettra d'enregistrer l'image avec des dessins ajoutés.

Crayon
Type Icône	Fonction
Crayon Dessiner ur		gne.
Surligneur Dessiner u		gne ayant une opacité de 50%.
Couleur de crayon			Dessiner une ligne rouge.
			Dessiner une ligne verte.
			Dessiner une ligne bleue.
			Dessiner une ligne noire.
			Dessiner une ligne magenta.
			Dessiner une ligne cyan.
			Dessiner une ligne jaune.
			Dessiner une ligne de fumée blanche.
Épaisseur			Dessiner une ligne fine.
			Dessiner une ligne d'épaisseur moyenne. (Paramètre par défaut)
			Dessiner une ligne épaisse. (Paramètre par défaut pour le surligneur)
Gomme
Type Icône	Fonction
Gomme		Effacer une ligne dessinée par le Crayon ou le Surligneur. (Une ligne dessinée en continue peut être effacée.) Appuyez sur la ligne ou faites glisser le doigt tout en appuyant sur la ligne pour l' effacer.
Supprimer tout		Effacer toutes les lignes qui sont dessinées à l'écran en appuyant sur cette icône.
		Cette icône sera affichée lorsqu'on appuie sur le menu Gomme après avoir effectué « Supprimer tout ». Pour effacer la dernière action « Supprimer tout », et récupérer les lignes supprimées. (Seules les lignes supprimées par la dernière action peuvent être récupérées.)
※ Après avoir supprimé la ligne sélectionnée, la Gomme est désactivée et le dernier Crayon sélectionné est de nouveau activé.
Outil manuel
Type Icône	Fonction
Outil manuel		Déplacer la zone d'affichage en la faisant glisser lorsque l' image est élargie.

Zone de menu

La zone de Menu sera affichée en sélectionnant l'onglet inférieur dans l'écran de la caméra de Document. P.16

La zone de Menu peut être cachée en sélectionnant l'onglet inférieur affiché sur l'écran extérieur avec la souris.

※ La destination d'enregistrement peut être modifiée par une pression longue sur l'icône Capture ou sur l'icône Enregistrement.

(Carte SD [SD] / clé USB [USB] / mémoire interne [↓])

Icône Menu principal Sous-menu Fonction
	Capture	-	Capturer l'image de la caméra et l'enregistrer comme une image fixe.
		○ (Longue pression)	Sélectionner le support de destination
	Arrêt sur image※ 1	-	Permet de mettre en pause ou de redémarrer l'image de la caméra.※ La pression de cette icône permettra d'effectuer la correction de trapèze.
	Rotation de l'image	-	Pour tourner l'image affichée (0^ / 90^ / 180^ / 270^)
	Enregistrement	- Pour enregistrer une vidéo sur le support spécifié.
		○ (Longue pression)	Sélectionner le support de destination.

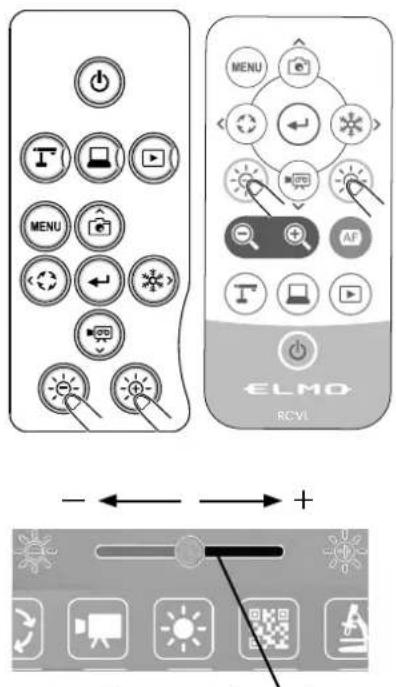

	Luminosité ※ 1 -		Permet d'afficher le menu de réglage de la Luminosité. La luminosité peut être réglée en déplaçant le curseur de réglage de la luminosité.
	Lecteur de QR code ※ 1	- Pour entrer en mode lecteur de QR code.

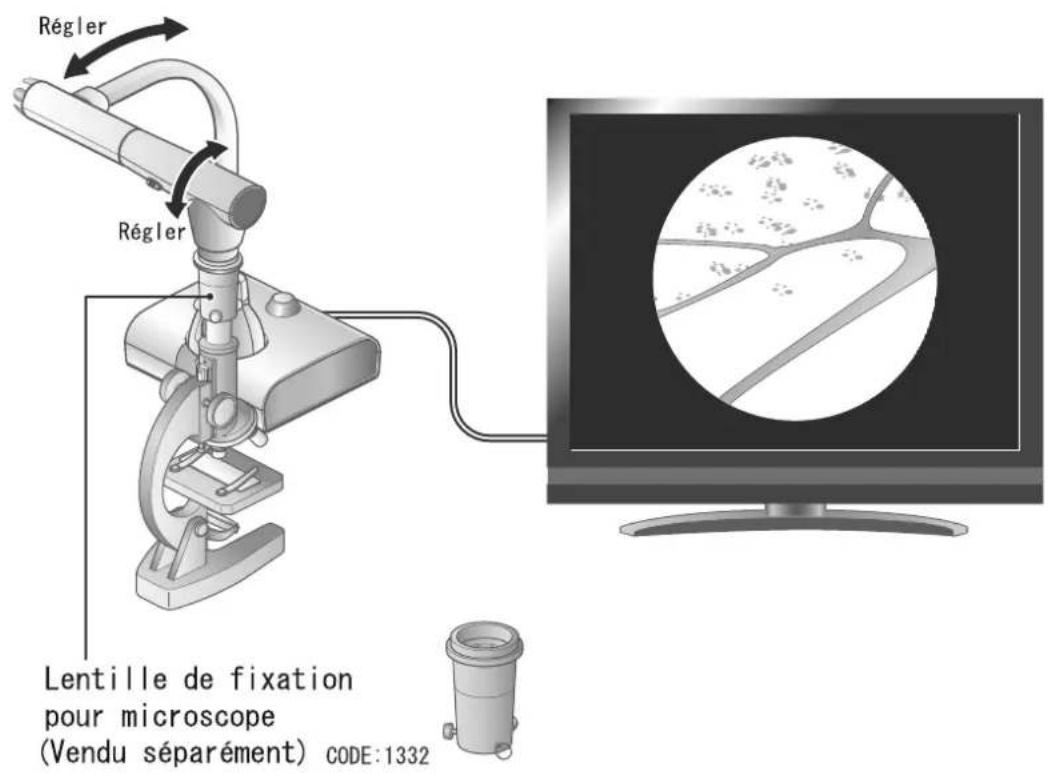

	Microscope※ 1	-	Utilisez ce mode quand vous utilisez le produit avec un microscope.
	Accueil - Permet d'afficher l'écran d'Accueil.

※ 1 L'icône Arrêt sur image, l'icône Luminosité, l'icône de lecteur de QR code, et l'icône Microscope seront affichées uniquement dans l'écran de caméra de Document.

Rajustement de la taille

Vous pouvez régler la taille d'affichage du document en tournant la molette de zoom sur le produit ou en appuyant sur les boutons [ ] de la télécommande.

• ZOOM AVANT

Le sujet sera montré en grande taille.

• ZOOM ARRIÈRE

Le sujet sera montré en petite taille.

Si vous ne pouvez pas obtenir une image focalisée, utilisez le bouton AF sur la tête de la caméra ou le bouton [AF] sur la télécommande.

Remarque

• Niveau du zoom : Optique 12x, Numérique 16x - Lorsque le zoom optique atteint son grossissement maximal (12x), il bascule automatiquement sur le zoom numérique. - La qualité d'image sera médiocre dans la plage de zoom numérique.

Réglage de la luminosité

Utilisez les boutons [ / ] sur le panneau de commande ou la télécommande pour changer le niveau de luminosité de l’image affichée. La luminosité de l’image ne changera pas automatiquement en réponse à la luminosité de l'environnement de prise de vue. Le curseur de réglage de la luminosité [ — ] sera affiché quand l'icône Luminosité [ ] dans la zone de Menu est enfoncée. La luminosité de l’image peut également être réglée en déplaçant le curseur de gauche à droite. (Fonctionnement de la souris ou [ / ]) Le curseur de réglage de la luminosité disparaîtra si on appuie sur la zone extérieure du curseur de réglage de la luminosité.

※ Curseur de réglage de la luminosité : 7 niveaux (-3~+3)

※ Valeur par défaut : 0

Curseur de réglage de la luminosité

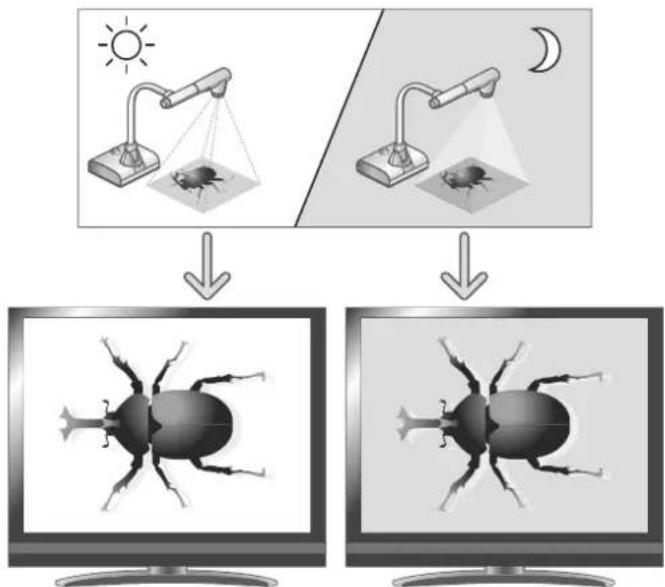

La luminosité de l'image est différente.

Remarque

- Si le sujet est exposé en plein soleil (près d'une fenêtre, par exemple) ou à une lumière extrêmement forte, la luminosité de l'écran peut ne pas s'assombrir suffisamment, même si le bouton [ (*)] du panneau de commande ou le bouton [ ] de la télécommande est enfoncé. Dans ce cas, pour régler la luminosité, fermez les rideaux ou éloignez l'objet de la source de lumière.

Dommage/extinction de l'éclairage à LED

L'éclairage à LED peut être allumé ou éteint en faisant coulisser l'interrupteur d'éclairage à LED.

• ON : L'éclairage à LED s'allumera. • OFF : L'éclairage à LED s'éteindra.

Attention

• Pour prendre des instantanés de personnes, coupez l'interrupteur d'éclairage à LED.
• Veillez à ne pas diriger la lumière de l'éclairage à LED directement dans les yeux.
• Ce produit est équipé d'une LED haute luminosité. Vous pouvez utiliser l'éclairage à LED en toute sécurité pour éclairer les sujets, toutefois sa luminosité diminuera progressivement en cas d'utilisation à long terme. Ce n'est pas un dysfonctionnement, mais une caractéristique normale de la LED.
• Ne touchez pas l'éclairage LED lorsqu'il est allumé, car il peut être très chaud.

Sélection de la source d'image

Vous pouvez sélectionner la source d'image comme décrit ci-dessous.

Image de la caméra :

Bouton [T] sur le panneau de commande ou bouton [T] sur la télécommande.

Image entrée dans le port [HDMI—IN RGB—IN] :

Bouton [ ] sur le panneau de commande ou bouton [ ] sur la télécommande.

Image mémorisée dans la carte SD/la clé USB :

Bouton [▶] sur le panneau de commande ou bouton [▶] sur la télécommande.

Remarque

• Lors de l'utilisation d'un ordinateur avec un mode de sortie externe, réglez l'ordinateur sur le mode de sortie externe après avoir appuyé sur le bouton [ ] sur le panneau de commande ou sur le bouton [ ] sur la télécommande.
• Lorsque le bouton [ ] sur le panneau de commande ou le bouton [ ] sur la télécommande est enfoncé, l'image entrée dans le port [ RGB — IN ] sera émise uniquement à partir du port [ OUT — RGB ] et l'image entrée dans le port [ HDMI — IN ] sera émise uniquement à partir du port [ OUT — HDMI ].

Arrêt sur image

Appuyez sur le bouton [ ✉] du panneau de commande ou sur le bouton [ ✉] sur la télécommande pour faire un arrêt sur image. Appuyez à nouveau sur le bouton pour annuler l'arrêt sur image.

2-4 Configuration des paramètres

Vous pouvez régler chaque paramètre du produit via le menu (textes ou icônes) affiché à l'écran.

Comment régler les paramètres

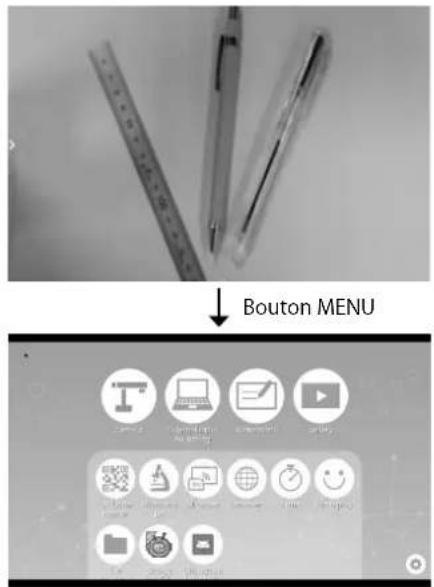

Appuyez sur le bouton [ ] sur le panneau de commande ou sur la télécommande pour afficher le menu à l'écran. Puis utilisez les boutons [ ] pour déplacer le curseur vers l'icône que vous voulez actionner ou régler. Appuyez sur le bouton [ ] pour confirmer la valeur de réglage.

Utilisation de l'écran d'accueil

L'icône Paramètres pour configurer les réglages du système et les réglages de la caméra et les icônes des applications installées seront affichées sur l'écran Accueil. Vous pouvez sélectionner une application souhaitée à lancer. Vous pouvez masquer ou afficher des icônes d'applications sur l'écran Accueil.

Écran Accueil

L'icône de l'application installée sera ajoutée à la liste des applications installées (Les icônes seront affichées dans l'ordre dans lequel elles sont ajoutées.)

※ Si le nombre d'applications devient trop important, les icônes seront ajoutées à la fin et ne peuvent pas être affichées sur un écran.

Icône App.	Nom Fonction
	Caméra Permet d'	afficher les images de la caméra.
	Entrée externe Commutation	Pour passer entre l’ image de la caméra et l’ image d’ entrée HDMI
	Tableau blanc	Permet d'afficher l’ écran de tableau blanc. (Si l’ application Tableau blanc n’ a pas été utilisée auparavant, un nouveau tableau blanc sera créé.)
	Galerie	Permet d'afficher une liste d’ éléments contenus.Des fichiers comme des images fixes, des vidéos, des fichiers PDF et des fichiers Excel stockés dans la mémoire interne, sur la carte SD ou la clé USB peuvent être ouverts.
	Lecteur de QR code	Pour entrer en mode lecteur de QR code. Après avoir lu le QR code, le produit démarrera le navigateur et accèdera à Internet.
	Microscope	Réglez ce mode quand vous utilisez le produit avec un microscope.
	Miracast	Permet de brancher un dispositif qui prend en charge Miracast.
	Navigateur	Permet de démarrer le navigateur pour accéder à Internet.※ La configuration du réseau doit être terminée par avance.※ Le produit doit être connecté à Internet via WiFi ou LAN.
	Minuterie Permet	de faire sonner une alarme à un moment donné.
	ELMO Play	Permet d'accéder au portail utilisé par ELMO.Les applications sur le portail peuvent être téléchargées.
	Gestionnaire de fichier	Permet d'ouvrir des dossiers de stockage interne, sur la carte SD ou la clé USB
	Scottie Go! Edu	C’ est une application de formation pour apprendre la programmation.Contactez-nous pour plus d'informations.
[HZTH]	Paramètres Permet	et d'afficher l’ écran de Paramètres.

※ Pour ouvrir les fichiers PDF ou Excel dans la Galerie, l'application « WPS » sera nécessaire. ※ Pour obtenir des informations sur la façon de télécharger WPS, contactez votre revendeur ou téléchargez-les sur ELMO Play.

Comment désinstaller l'application installée

Appuyez longuement sur l'icône de l'application que vous souhaitez désinstaller pour afficher l'icône de la corbeille. Faites glisser l'icône sélectionnée dans la corbeille pour effacer l'application ou masquer l'icône.

※ Avant de désinstaller l'application, vous devrez brancher la souris ou l'écran tactile. ※ Les applications préinstallées ne peuvent pas être désinstallées. Seules les icônes seront cachées.

Pour réafficher l'icône cachée, appuyez sur Récupérer l'icône [ 📄 ] au-dessus de l'icône Paramètres dans la partie inférieure droite de l'écran.

L'ordre des applications peut être modifié par une action de glisser-déposer.

Vérification des réglages de la caméra

Sélectionnez l'icône Paramètres [ ] sur l'écran d'Accueil. L'écran Paramètres sera affiché et vous pouvez configurer différents réglages.

Réglages de la caméra
Icône Élément de réglage Fonction
	Résolution	Auto	Pour régler la résolution de sortie.
		FHD1920x1080
		HD1280x720
		UXGA1600x1200
		XGA1024x768
	Angle de vue	16 : 9 L’ image	sera affichée en format 16:9.
		4 : 3	L’ image sera affichée en format 4.3.※ Lors de la prise de vue d’un document de taille A3, sélectionnez 4:3.
	Haut-parleur volume	0~15 Permet de régler le volume du Haut-parleur.
	Mic mute	Activation	Permet de mettre le microphone en silencieux. Lors de l’utilisation du microphone, réglez ce paramètre sur « Désactiver ».
		Désactiver
	Mode scintillement	50Hz	Si un scintillement se produit à cause de l’éclairage intérieur, réglez ce mode correctement selon la zone où le produit est utilisé.
		60Hz
		Auto
		Extinction
	Qualité d’enregistrement	Élevée	Permet de régler la qualité d’enregistrement de la vidéo.
		Normale
		Faible
	Angle de rotation de l’ image	90	Permet de définir l’ angle de rotation pendant la rotation de l’ image.
		180
	Connexion automatique Miracast	Activation	Permet de régler s’il convient d’ effectuer la connexion à Miracast automatiquement.
		Désactiver
Icône Élement de réglage Fonction

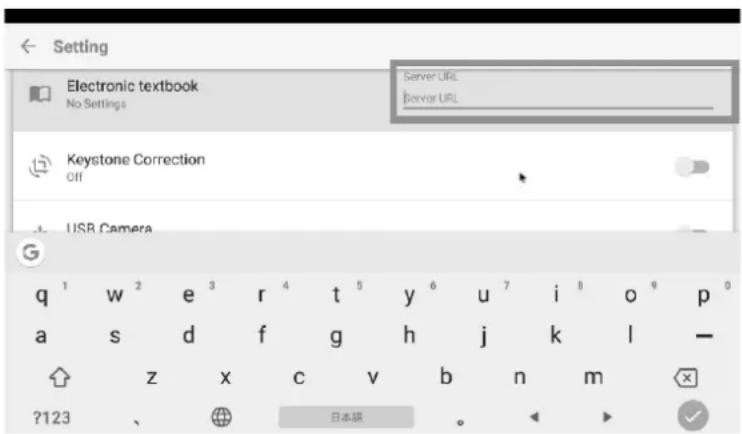

	Numérique manuel	URL Serveur	Permet de régler l' URL du serveur pour le manuel numérique.
	Correction de trapèze.	Activation	Permet de régler s'il faut ajouter une correction de trapèze à la fonction de redressement automatique.
		Désactiver
[8x6H]	Caméra USB	Activation	Permet de régler s'il faut utiliser le produit comme une caméra USB.
		Désactiver

Réglages de la qualité de la caméra
Icône Élément de réglage Fonction
	Luminosité 0	~ 6	La luminosité de l’ image de la caméra peut être modifiée.
	Balance des blancs	Auto	Pour toujours régler la balance des blancs automatiquement. La balance des blancs est réglée automatiquement pour produire une couleur plus naturelle en fonction des caractéristiques du sujet.
		Nuageux	Permet de régler la balance des blancs en fonction de l’ environnement sombre extérieur.
		Ensoleillé	Permet de régler la balance des blancs en fonction de l’ environnement lumineux extérieur.
		Lumière fluorescente	Permet de régler la balance des blancs en fonction de L’ environnement sous une lumière fluorescente.
		Lumière incandescente	Permet de régler la balance des blancs en fonction de l’ environnement sous lumière incandescente.
		Nuances	Permet de régler la balance des blancs en fonction de l’ environnement sombre
		Crépuscule	Permet de régler la balance des blancs en fonction de l’ environnement éclairé de manière tamisée
		Lumière fluorescente (Couleur chaude)	Permet de régler la balance des blancs en fonction de l’ environnement en cas de lumière fluorescente chaude.

Informations produit
	Application Version Permet	d'afficher la version de l'application du produit.
	Mise à jour de l'application	Permet de vérifier si la toute dernière version mise à jour de l'application est disponible. Lorsque la dernière version mis à jour est disponible, un avis sera affiché. Installez la toute dernière version en conséquence.※ Cette fonction est disponible quand le produit est connecté à Internet via un LAN ou WiFi.
	Android Version Permet	d'afficher la version Android du produit.
	Licence Permet	d'afficher les informations de la licence du produit.
	Adresse MAC WiFi Adresse	Permet d'afficher l' adresse MAC WiFi.
	Ethernet Adresse MAC	Permet d'afficher l' adresse MAC Ethernet.
	Numéro de série	Permet d'afficher le numéro de série du produit.
	De produit Version	Permet d'afficher les informations de la version du produit.

Vérification des réglages du système

Le menu des réglages du système sera affiché quand on appuie sur l'icône de Paramètres du Système [ ] sur l'écran Paramètres.

Pour revenir à l'écran précédent, appuyez sur l'icône de Retour [ ← ].

WiFi et réseau
Icône Nom Valeurs possibles Fonction
	Wifi	ON		Une liste de réseaux sera affichée. Sélectionnez le SSID pour le réseau à connecter. Entrez le mot de passe s' il est demandé.
		OFF Pour désactiver la connexion WiFi.
	Utilisation de données	Aperçu		Permet d'afficher l' utilisation des données. (Aujourd'hui/Total).
		Wifi		Permet d'afficher l' utilisation des données. (La date peut être spécifiée.)
	Ethernet	Dhcp	ON	Une adresse IP unique sera automatiquement attribuée.
			OFF	Pour régler l' adresse IP manuellement.Les paramètres suivants peuvent être configurés si cet élément est réglé sur OFF.
		IP statique		Pour régler l' adresse IP manuellement.Les paramètres détaillés peuvent être configurés si cet élément est sélectionné.※ Procédure de fonctionnementEntrez les informations en utilisant le clavier affiché. Pour taper sur le clavier, utilisez la souris.
		Passerelle
		Masque
		Dns
		Proxy		Pour se connecter à Internet via le serveur proxy. Lorsque ce réglage est sur ON, « l'hôte Proxy » et le « Port Proxy » pourra être sélectionné et vous entrerez l' adresse IP et le numéro de port.
		Hôte Proxy		Pour entrer l' adresse du serveur proxy. Tapez l' adresse IP après « http:// ».
		Port Proxy Pour entrer le		numéro de port du serveur proxy.
Dispositif
lcône Nom Valeurs possibles Fonction
	Stockage	Capacité totale de la mémoire interne	Capacité disponible	Permet d'afficher la capacité totale pour chaque élément.
			Applications (données et élément de contenu)
			Image fixe et vidéo
			Audio (Musique, sonnerie, podcast etc.)
			Téléchargement
			Données Cache
			Autres
			Insertion de la carte SD	Permet d'insérer la carte SD.
[x7XD]	Applications	-		Permet d'afficher une liste d' applications téléchargées, une liste d'applications en fonctionnement, l' utilisation de la RAM et la liste de toutes les applications.

Paramètres utilisateur
Icône Nom Valeurs possibles Fonction
	Langue et saisie	Langue	chinois	Permet de régler la langue d'affichage.
			japonais
			allemand
			anglais
			français
		Correction orthographique correction	Langue	Pour sélectionner la langue soumise à la correction orthographique.
		Liste de mots		Permet d'afficher une liste de mots ajoutés au dictionnaire de l'utilisateur. Des mots peuvent être ajoutés Avec l'icône « Ajouter ».
		Clavier actuel		Permet d'afficher le clavier actuellement sélectionné. Le type de clavier et la méthode de saisie peuvent être sélectionnés.
Icône Nom Valeurs p		possibles Fonction
		Gboard	Langue	Permet de sélectionner la langue à utiliser pour le clavier et sa présentation.
			Paramètres	Pour configurer les détails des touches, la présentation et la méthode de fonctionnement.
			Thème	Permet de changer le dessin de l'écran de saisie.
			Correction de texte	Permet de configurer comment afficher des suggestions de mots pendant la saisie de texte ou de configurer comment réaliser la correction orthographique du mot saisi.
			Frappe glissée	Pour configurer les détails de la frappe glissée qu'un utilisateur peut employer pour faire saisir des mots en faisant glisser un doigt à travers les lettres.
			Liste de mots	Permet d'ajouter des mots ou des lettres raccourcies à la liste de mots.
			Recherche	Permet de configurer s'il faut afficher des suggestions pour la recherche Google pendant la frappe.
			Paramètres avancés	Permet de configurer l' affichage des pictogrammes sur le clavier ou de configurer s'il faut afficher des icônes d'application dans l'écran Accueil.
		Vitesse du pointeur		Permet de régler la vitesse du pointeur en utilisant le curseur.
[cwdw]	Sauvega rde et réinitialisation	Initialisation des données		Permet d' effacer toutes les données stockées dans la mémoire interne, comme le compte Google, les données du système, les données de l' application et les informations de réglage. Une fenêtre de confirmation sera affichée. Sélectionnez « Réinitialiser » pour initialiser le système.※ Notez que les applications installées seront également affichées.

Système
Icône Nom Valeurs possibles Fonction
	Visualiseur	Informations légales	Les informations légales importantes entre le Client et Elmo sont décrites ici.

3-1 Utilisation d'une carte sd/d'une clé USB

Le produit vous permet d'enregistrer l'image de la caméra sous forme d'image fixe sur une carte SD, sur une clé USB ou dans la mémoire interne. De même, vous pouvez enregistrer l'image de la caméra sous forme de vidéo sur une carte SD, sur une clé USB ou dans la mémoire interne.

Les données d'image enregistrées sur une carte SD, sur une clé USB ou dans la mémoire interne peuvent être affichées à l'écran.

Insérez une carte SD (SDHC/SDXC, disponibles dans le commerce) ou une clé USB (disponible dans le commerce) dans la fente du panneau latéral avant de commencer. P.9

※ L'enregistrement est impossible si une carte SD ou une clé USB n'est pas insérée. ※ Quand la carte SD et la clé USB sont toutes deux insérées, la clé USB est prioritaire sur la carte SD comme destination d'enregistrement.

- À propos de la carte SD Format pris en charge : jusqu'à FAT32, SDHC

- À propos de la clé USB Format pris en charge : jusqu'à FAT32 ※ La clé USB ne peut pas être formatée avec le produit.

	Icône Icône
Non insérée - Non insérée -
Quand la carte SD est réglée comme la destination pour sauvegarder un contenu

Quand la clé USB est réglée comme la destination pour sauvegarder un contenu

Remarque

• Aucune carte SDXC ne peut être utilisée.
• L'enregistrement vidéo est possible uniquement avec une carte SD (SD/SDHC) de classe de vitesse 10 ou supérieure.
• Nous vous recommandons d'utiliser une carte SD de classe de vitesse 10 ou supérieure.

• Utilisez une clé USB jusqu'à 32 GO.
• Nous vous recommandons de formater une clé USB avec ce produit avant de l'utiliser.

- La reconnaissance de la carte mémoire après son insertion (carte SD ou clé USB) et l'enregistrement d'images sur la carte mémoire peuvent prendre un certain temps.

- Ne retirez pas la carte mémoire (carte SD ou clé USB) si le produit est en train d'y accéder (pendant l'enregistrement ou la lecture).

Opérations de base

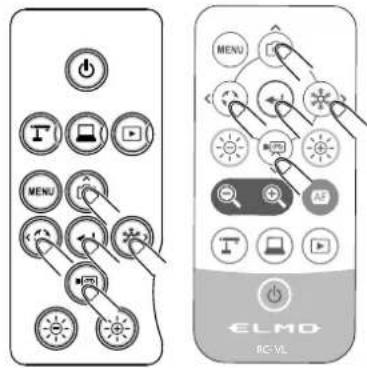

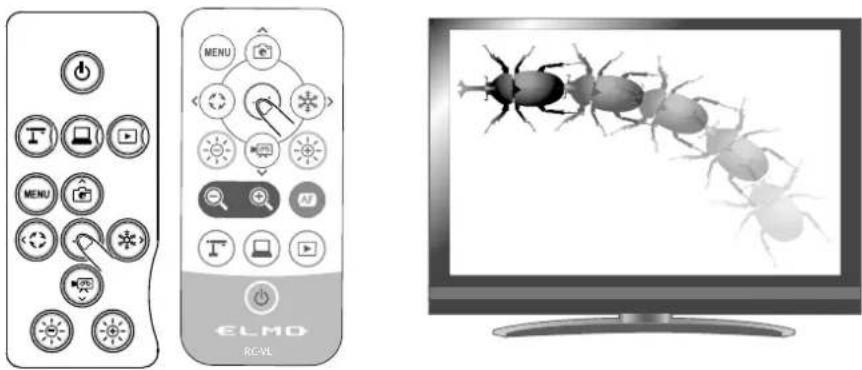

① Appuyez sur le bouton [T] sur le panneau de commande ou sur le bouton [T] de la télécommande.

② Assurez-vous que le menu n'est pas affiché sur l'écran et appuyez sur le bouton [T] sur le panneau de commande ou sur le bouton [T] sur la télécommande.

Si le menu est affiché sur l'écran, effectuez l'opération ci-dessus après avoir caché le menu en appuyant sur le bouton [ ] sur le panneau de commande ou sur la télécommande.

L'enregistrement d'une image fixe peut également être effectué en sélectionnant l'icône Capture [ ] dans la zone de Menu. Sélectionnez l'onglet inférieur sur l'écran de la caméra Document pour afficher la zone de Menu.

La destination d'enregistrement peut être modifiée par une pression longue sur l'icône Capture. Le sous-menu sera affiché et vous pouvez changer la destination à chaque fois que l'enregistrement d'une image fixe est réalisé.

※ Les images fixes capturées peuvent être enregistrées dans la destination suivante : Carte SD / clé USB / mémoire interne (Le dispositif actuellement sélectionné sera affiché comme destination dans la zone d'état).

※ Les dessins sur l'image peuvent également être enregistrés.

P.18

③ Une image fixe sera enregistrée lorsque [ ] s'affiche sur l'écran.

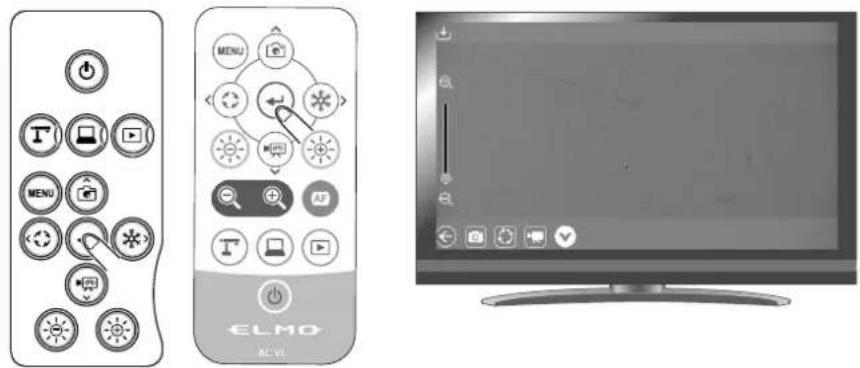

① Appuyez sur le bouton [T] sur le panneau de commande ou sur le bouton [T] de la télécommande.

② Assurez-vous que le menu n'est pas affiché sur l'écran et a

Si le menu est affiché sur l'écran, effectuez l'opération ci-dessus après avoir caché le menu en appuyant sur le bouton [T] sur le panneau de commande ou sur la télécommande. L'enregistrement d'une vidéo peut également être effectué en sélectionnant l'icône Enregistrement [ ] dans la zone de Menu. Sélectionnez l'onglet inférieur sur l'écran de la caméra Document pour afficher la zone de Menu.

La destination d'enregistrement peut être modifiée par une pression longue sur l'icône Enregistrement. Le sous-menu sera affiché et vous pouvez changer la destination à chaque fois que l'enregistrement d'une vidéo est réalisé.

L'enregistrement vidéo commencera une fois que la destination d'enregistrement est réglée.

※ Les vidéos enregistrées peuvent être sauvegardées dans la destination suivante : Carte SD / clé USB / mémoire interne (Le dispositif actuellement sélectionné sera affiché comme destination dans la zone d'état). La capacité de la mémoire interne étant limitée, il est recommandé de régler la destination d'enregistrement soit sur une carte SD, soit sur une clé USB. ※ Les dessins sur l'image peuvent également être enregistrés. ※ L'image de la caméra et les dessins ajoutés peuvent être enregistrés comme une vidéo. P.18 ※ L'enregistrement sera réalisé à la qualité d'enregistrement établie.

③ L'enregistrement vidéo commence quand [ ] apparaît en haut à gauche de l'écran. Quand vous rappuyez sur le bouton [ ] sur le panneau de commande ou sur le bouton [ ] de la télécommande, l'enregistrement vidéo s'arrêtera et [ ] disparaîtra.

État d'enregistrement (à afficher dans la zone d'état)

Pas d'enregistrement ---
Enregistrement

Remarque

• L'enregistrement vidéo sera réalisé avec la résolution actuellement affichée. Changez la résolution à partir du menu Réglages de la caméra si nécessaire.
• Lors de l'enregistrement d'une vidéo sur une carte SD, utilisez une carte SD avec des vitesses de lecture/écriture plus rapides (Classe 1 0 ou plus) ou la qualité d'image peut se détériorer.

Opérations de base

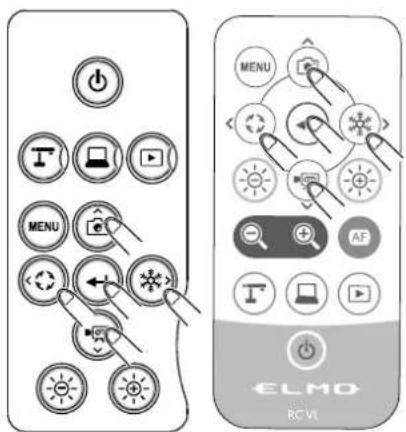

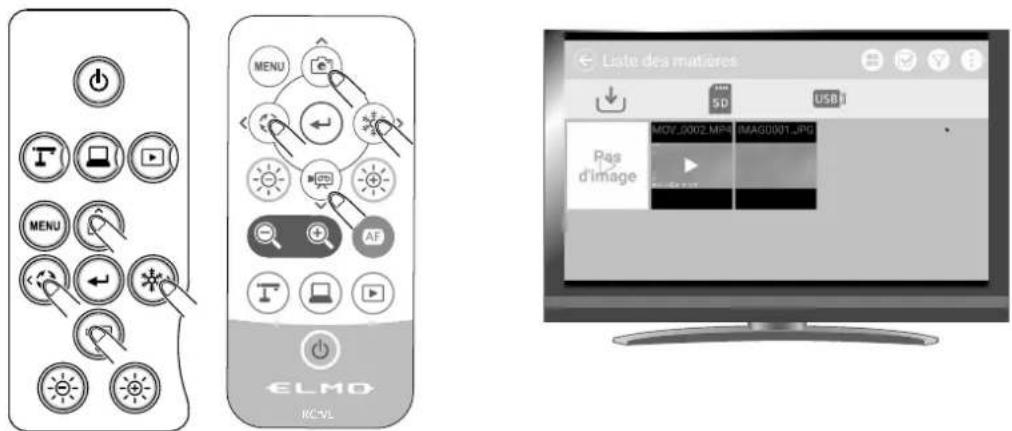

① Appuyez sur le bouton [ 📋 ] du panneau de commande ou sur le bouton [ 🏠 ] sur la télécommande pour afficher les éléments contenus (liste des images fixes/vidéos).

② Comment déplacer le curseur (1) Vous pouvez déplacer le curseur en utilisant les boutons [ ] sur le panneau de commande ou les boutons [ ] sur la télécommande ou la souris.

Appuyez sur le bouton [du panneau de commande] ou sur le bouton [←] de la télécommande pour exécuter l'élément. Cette opération peut également être réalisée en utilisant la souris.

Menu

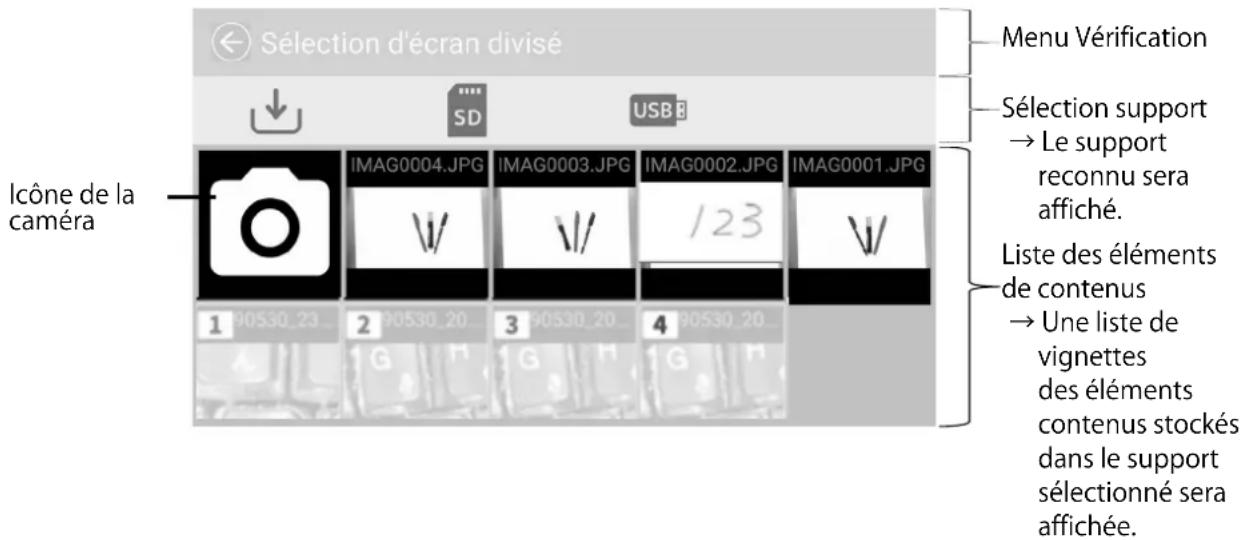

Sélection du support

Les supports reconnus seront affichés.

Liste des éléments contenus

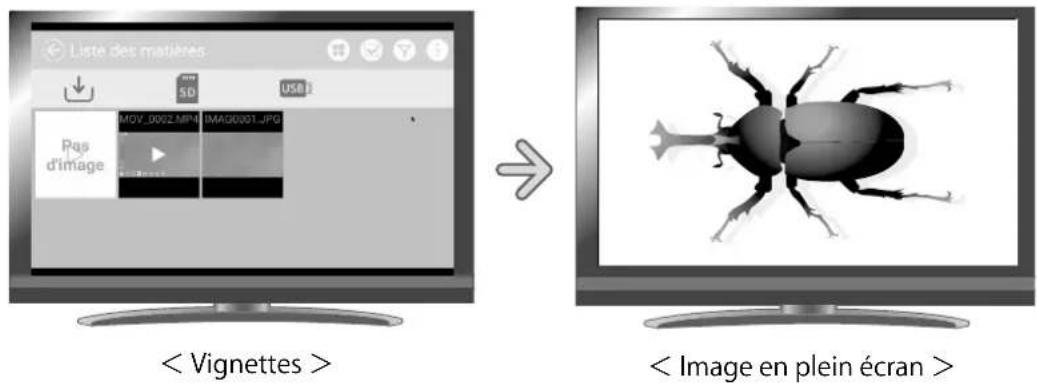

Une liste de vignettes des éléments contenus stockés dans le support sélectionné sera affichée.

Menu
Icône Nom Fonction
	Écran partagé	Pour entrer dans le mode de sélection de l’écran partagé. Sélectionner les éléments contenus à comparer.
	Sélection de l’élément de contenu	Pour entrer dans le mode permettant de sélectionner de multiples éléments contenus.
	Réduction du champ d’application	Pour afficher des images fixes sélectionnées, des documents numériques à l’écran Liste des éléments contenus.
	Sous-menu	Pour afficher chaque fonction indiquée par des icônes ou une mémoire reconnue par un texte.
	Retour Pour revenir au	dernier écran avant l’écran Liste d’éléments contenus.
Sélection du support
Icône Nom Fonction
	Mémoire interne	Pour afficher les éléments contenus mémorisés dans la mémoire interne sur l’écran Liste d’éléments contenus.
	Carte SD	Pour afficher les éléments contenus stockés sur la carte SD dans l’écran Liste des éléments contenus.
	Clé USB	Pour afficher les éléments contenus mémorisés sur la clé USB sur l’écran Liste des éléments contenus.

Remarque

• De nombreuses images, mais pas toutes, prises par d'autres caméras numériques peuvent être affichées (visualisées) sur ce produit.
• (Par exemple, des images de dimensions supérieures à 4000 x 3000 pixels ne peuvent pas être affichées.)

Lecture d'une vidéo en plein écran

Vous pouvez afficher une image fixe sélectionnée dans la liste des éléments contenus (image fixe / vidéo) en plein écran.

Opérations de base

Affichez la liste des éléments contenus (image fixe / vidéo).

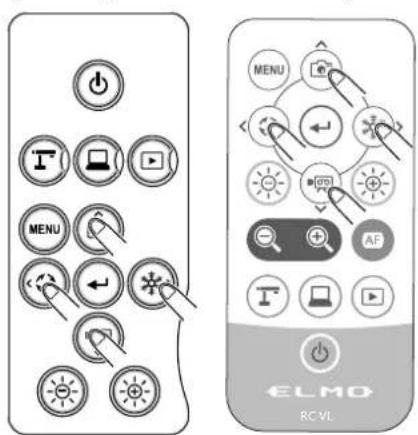

Appuyez sur le bouton [☐] sur le panneau de commande ou sur le bouton [☐] de la télécommande.

Sélectionnez une vidéo que vous voulez afficher en plein écran.

Appuyez sur les boutons [ ] du panneau de commande ou sur les boutons [ ] de la télécommande pour déplacer le curseur. Le curseur peut également être déplacé en utilisant la souris.

Confirmez la vidéo que vous voulez afficher en plein écran.

Appuyez sur le bouton [ ←] du panneau de commande ou sur le bouton [ ←] de la télécommande ou cliquez avec la souris. La vidéo sélectionnée sera automatiquement lue.

Le menu s'affiche. Si vous souhaitez masquer le menu, appuyez sur l'icône Masquer [√].

④ Pour revenir à l'écran de la Liste d'éléments contenus, appuyez sur les boutons [ ] sur le panneau de commande ou sur les boutons [ ] sur la télécommande pour afficher le bouton Retour [ ]. Puis appuyez sur le bouton [ ].

Actionnement du menu image fixe

Tandis qu'une image fixe est affichée en plein écran, le menu Image fixe est affiché. Sélectionnez l'icône Masquer [√] pour dissimuler le menu.

Appuyez sur les boutons [ ] du panneau de commande ou sur les boutons [ ] de la télécommande pour déplacer le curseur. Le curseur peut également être déplacé en utilisant la souris. Puis appuyez sur le bouton [←] pour confirmer.

Menu d'affichage de l'image fixe

lcône Nom Fonction
			Retour Pour revenir à l'écran Liste d'éléments contenus.
			CapturePermet d'enregistrer l'image affichée en tant qu'image fixe. Vous pouvez enregistrer l'image avec tous les dessins ajoutés.
			Rotation de l'imagePour tourner l'image affichée.L'angle de rotation pendant la rotation de l'image peut être réglé à partir du menu d'angle de rotation de l'image dans le menu Réglages de la Caméra ( . 90° / 180° )
			EnregistrementPermet d'enregistrer l'image affichée en tant que vidéo. Vous pouvez enregistrer l'image avec tous les dessins ajoutés.
			Masquer Pour dissimuler le menu. Appuyez sur l'onglet inférieur pour afficher le menu.

Lecture d'une vidéo en plein écran

Vous pouvez afficher une image fixe sélectionnée dans la liste des éléments contenus (image fixe / vidéo) en plein écran.

Opérations de base

Affichez la liste des éléments contenus (image fixe / vidéo).

Appuyez sur le bouton [ ] sur le panneau de commande ou sur le bouton [ ] de la télécommande.

Sélectionnez une vidéo que vous voulez afficher en plein écran.

Appuyez sur les boutons [ 📋 ] du panneau de commande ou sur les boutons [ 🌐 ] de la télécommande pour déplacer le curseur. Le curseur peut également être déplacé en utilisant la souris.

Confirmez la vidéo que vous voulez afficher en plein écran.

Appuyez sur le bouton [◀] du panneau de commande ou sur le bouton [◀] de la télécommande ou cliquez avec la souris. La vidéo sélectionnée sera automatiquement lue.

④ Pour revenir à l'écran de la Liste d'éléments contenus, appuyez sur les boutons [💡] sur le panneau de commande ou sur les boutons [💡] sur la télécommande pour afficher le bouton Retour [◀/◀]. Puis appuyez sur le bouton [◀].

Fonctionnement du menu vidéo

Tandis qu'une vidéo est affichée en plein écran, le menu Vidéo est affiché.

Sélectionnez l'icône Masquer [√] pour dissimuler le menu.

Appuyez sur les boutons [ ] du panneau de commande ou sur les boutons [ ] de la télécommande pour déplacer le curseur. Le curseur peut également être déplacé en utilisant la souris. Puis appuyez sur le bouton [ ] pour confirmer.

Descriptions de chaque menu

Menu lecture vidéo

Icône Nom Fonction
	Lecture	Pour démarrer la lecture d'une vidéo. Cette icône passera en icône Pause pendant la lecture.
	Pause	Permet de mettre en pause la vidéo. Cette icône passera en icône Lecture pendant la pause. Rappuyez sur cette icône pour reprendre la lecture de la vidéo.
	Barre de lecture Pour changer la position de lecture comme souhaité en déplaçant cette barre.
	Temps de lecture Pour afficher le temps écoulé pendant la lecture.
	Temps de lecture maximum	Affiche le temps de lecture maximum de la vidéo sélectionnée.
	Vidéo précédente Permet de revenir à la vidéo précédente.
	Vidéo suivante Permet de passer à la vidéo suivante.
	Haut-parleur	Pour régler le volume du haut-parleur en utilisant le curseur de réglage du volume.
	Répéter	Pour lire la vidéo sélectionnée de manière répétée. ON ou OFF peuvent être réglés pour chaque vidéo sélectionnée.
	Retour Pour revenir à l'écran Liste d'éléments contenus.
	Masquer menu Lecture	Pour masquer le menu Lecture et afficher la vidéo en plein écran.※ Appuyez sur l'onglet inférieur pour afficher le menu Lecture.

3-2 Utilisation par branchement à un ordinateur avec câble USB

Ce produit est conforme à la norme UVC (catégorie vidéo USB) et aucune installation difficile d'un pilote n'est requise. Vous pouvez utiliser le produit avec un système de vidéo-conférence ou un autre logiciel d'application différent simplement en branchant un câble USB au port USB d'un ordinateur (L'opération n'est pas garantie sur tous les logiciels d'application).

Attention

• Ne branchez pas/débranchez pas un câble USB pendant que vous utilisez le produit en utilisant le panneau de commande ou la télécommande. Cela risquerait de provoquer un dysfonctionnement.
• Nous recommandons d'utiliser un câble USB conforme.
• Lorsque vous affichez le flux vidéo UVC, l'affichage de l'image peut prendre du temps. Assurez-vous de ne pas couper l'alimentation du produit ou débrancher le câble USB jusqu'à ce que l'image soit affichée.
• Lorsque vous changez la résolution du flux vidéo UVC, l'affichage de l'image peut prendre du temps. Assurez-vous de ne pas couper l'alimentation du produit ou débrancher le câble USB jusqu'à ce que l'image soit affichée.
• Le format du flux vidéo USB est MJPEG/YUV. En fonction du logiciel que vous utilisez, vous pouvez ne pas être en mesure d'afficher l'image.
• Vous ne pouvez pas enregistrer l'image de la caméra, afficher des vignettes, afficher des images fixes ou lire des vidéos quand le streaming vidéo USB est actif.

Remarque

• En fonction de l'environnement USB utilisé par l'ordinateur ou tout dispositif périphérique, un transfert d'image peut être interrompu.
• Le fonctionnement n'est pas garanti pour tous les environnements.

3-3 Utilisation avec l'iwb portable (vendu séparément)

En utilisant l' IWB portable vendu séparément avec le produit, vous pouvez dessiner sur les images de la caméra et enregistrer le résultat. Vous pouvez également effectuer directement ces opérations en faisant un zoom avant/arrière avec le produit.

Connexion à l'iwb portable

① Installez le produit comme indiqué sur la figure ci-dessus et branchez-le à un projecteur puis allumez-le. ② Branchez l'adaptateur sans fil spécial (fourni avec l'IWB portable) au produit. Pour plus de détails sur la façon d'installer l'IWB portable, consultez le manuel d'instructions de l'IWB portable.

Opérations de base de l'iwb portable

- Ne couvrez pas A avec votre main lorsque vous tenez le stylet. Ce faisant, vous empêchez la détection d'informations concernant la position du stylet.

- Écrivez perpendiculairement à l'écran. Des problèmes se produisent quand le stylet est trop incliné.

- Si les boutons « Pointe de stylet », « Bouton 1 stylet » ou « Bouton 2 stylet » sont enfoncés pendant 2 minutes et 30 secondes, l'alimentation du stylet s'éteindra automatiquement.

Vous ne pouvez pas écrire en continu pendant plus de 2 minutes et 30 secondes.

• N’utilisez pas de piles rechargeables dans le stylet.

Pointe de stylet : bouton gauche de la souris

Bouton 1 : Bouton droit de la souris

Bouton 2 : Effacer pendant l'étalonnage

● Reconnaissance de la plage d'écriture (étalonnage)

Maintenez le Bouton 1 enfoncé sur le stylo (pendant trois secondes ou plus) près du récepteur IWB portable (sur un rayon de 2 cm du récepteur).

La tablette entre en mode Étalonnage avec un bip long.

Un symbole apparaît dans l'angle supérieur gauche de l'écran (① sur la figure ci-dessous) quand la tablette entre en mode Étalonnage.

Vous entendrez un bip court si vous touchez le symbole avec la pointe du stylo. Le symbole apparaît à l'angle de ①, ②, ③, et ④ dans cet ordre. Trois bips courts retentiront si vous touchez le dernier symbole, ce qui signifie que l'étalonnage est terminé.

En utilisant le stylet, vous pouvez dessiner sur l'image de la caméra ou sur le tableau blanc.

Remarque

• Assurez-vous que le stylet est perpendiculaire à l'écran lorsque vous cliquez.
• Si vous cliquez au mauvais endroit par rapport au curseur, maintenez le Bouton 2 enfoncé sur le stylet (pendant deux secondes ou plus), puis réétalonnez.
• Le mode Étalonnage sera automatiquement effacé avec deux courts bips si le stylet ne fonctionne pas pendant plus de 30 secondes pendant l'étalonnage.

Attention

Touchez légèrement le tableau blanc avec le stylet. N'appuyez pas trop fort sur le tableau blanc.

Remarque

• Le maintien du stylet selon un angle extrême peut provoquer une défaillance du tableau blanc pour reconnaître la position du stylo. Maintenez le stylet perpendiculairement au tableau blanc.
• Lors de l'utilisation de l'IWB portable, vous pouvez sélectionner le mode à utiliser dans le Menu principal.

Affichage de documents numériques

Des documents numériques tels que les fichiers PDF, Word, Excel et PowerPoint stockés dans le dispositif de mémoire comme la mémoire interne, la carte SD et la clé USB peuvent également être visualisés.

À partir de l'écran de la liste des éléments contenus, appuyez sur un document numérique souhaité. Le document sélectionné sera affiché par l'application « WPS Office » installée dans le produit.

※ Vous devez installer WPS Office à partir d'ELMO Play (téléchargeable).

La licence du produit sera requise pour télécharger WPS Office. Pour plus d'informations, contactez le revendeur auprès duquel vous avez acheté l'appareil ou l'agence/le bureau le plus proche.

Utilisation d'un écran partagé

Appuyez sur l'icône de l'écran partagé [ ] dans le menu de la Liste des éléments de contenu pour afficher l'écran de sélection de l'écran partagé.

4 éléments de contenu sélectionnés au maximum peuvent être affichés sur un seul écran. (Il n'est pas possible de sélectionner un contenu vidéo.)

■ Mode de sélection de l'écran partagé

Sélectionnez l'élément de contenu à afficher dans l'écran partagé en appuyant sur la vignette de l'élément de contenu. (Le numéro est affiché sur la vignette sélectionnée. Pour effacer la sélection, rappeyez sur la vignette.)

De même, l'icône de la Caméra sera ajoutée dans l'angle supérieur gauche de l'écran. Lorsque cette icône est enfoncée, l'image de la caméra sera affichée dans l'écran partagé.

※ Quand l'icône de sélection Média est enfoncée pendant qu'un élément de contenu est sélectionné, la liste des éléments de contenus du support d'enregistrement sélectionné sera affichée, tandis que la sélection de l'élément de contenu est maintenue.

Appuyez sur la marque de vérification [ ] du menu Vérification. Les éléments de contenu sélectionnés seront affichés sur l'écran partagé.

※ La marque de vérification n'apparaît pas quand aucun élément de contenu n'est sélectionné.

Affichage de l'écran partagé

Les éléments de contenu sélectionnés seront affichés dans l'ordre sélectionné dans le mode de sélection de l'écran partagé. (Dans l'ordre ① - ④ comme indiqué ci-dessous.) Pour revenir à l'écran Liste d'éléments contenus, appuyez sur Retour [←].

※ Un élément de contenu en portrait sera affiché après avoir été ajusté au rapport d'aspect 16:9.

Écran partagé en 4

Écran partagé en 2

Optimisation de l'écran partagé

Dans la vue de l'écran partagé, appuyez sur l'élément de contenu. L'élément de contenu sélectionné sera affiché sur l'écran partagé.

Appuyez sur l'élément de contenu agrandi et il reprendra sa taille précédente.

Modification des positions de l'écran

Vous pouvez changer les positions des éléments de contenu dans la vue de l'écran partagé.

Appuyez longuement sur l'élément de contenu et déplacez l'élément de contenu sélectionné par une action de « glisser-déposer ».

Remarque

- Il n'est pas possible de dessiner sur le flux vidéo. (Si vous avez besoin de dessiner sur la vidéo, capturez une image fixe de la vidéo en premier. Ensuite, vous pouvez dessiner sur l'image fixe capturée.)

Utilisation du lecteur de QR code

En utilisant l'application de la caméra, vous pouvez lire le QR code pour accéder au site Internet spécifié. La configuration WiFi ou la configuration Ethernet doit être complétée par avance pour permettre la connexion à Internet. P.31

Étape 1. Sélectionnez l'icône du QR code [ ] dans la zone de Menu. Le produit entrera en mode de lecteur de QR code et l'image de la caméra sera affichée. P20

Étape 2. Ajustez la position de sorte que le QR code se positionne au centre.

Étape 3. Une boîte de dialogue permettant de confirmer s'il faut ouvrir l'URL concerné sera affichée.

Étape 4. Sélectionnez « OK ». Le navigateur s'ouvrira et le site Internet pertinent sera affiché.

Étape 5. Pour revenir à l'écran de la caméra de Document, appuyez sur l'icône Retour [←] affichée en haut à gauche de l'écran.

Remarque

- Il n'est pas possible de dessiner en mode lecteur de QR code. (Les dessins ajoutés seront masqués pendant le mode lecteur de QR code)

Utilisation du manuel numérique

Vous pouvez accéder au serveur de manuel numérique pour lire le manuel numérique.

Sélectionnez « Manuel numérique » dans le menu Réglages de la caméra pour afficher l'écran de saisie de l'URL du serveur. Entrez les informations en utilisant le clavier.

※ L'application manuel numérique n'apparaît pas sur l'écran d'accueil si la configuration du manuel numérique n'est pas achevée. L'application de manuel numérique sera affichée une fois la configuration de manuel numérique achevée. P29

Annexion au réseau

Ce produit peut être connecté au réseau via WiFi ou Ethernet.

※ WiFi et Ethernet ne peuvent pas être utilisés en même temps.

→ Ethernet est prioritaire sur le WiFi.

(Quand le produit est connecté à Ethernet pendant qu'il est connecté au WiFi, la connexion WiFi sera automatiquement déconnectée).

L'état de la connexion sera indiqué par le voyant WiFi pendant la connexion au WiFi.

État Voyant WiFi
WiFi connecté Bleu
Connexion WiFi en cours B	eu clignotant
WiFi déconnecté Éteint

Comment se connecter au WiFi

Sélectionnez WiFi [ ] dans « Réglages système » [ ] sur l'écran

Paramètres. p. 31

Une liste de réseaux sera affichée. Sélectionnez le SSID à connecter. Entrez le mot de passe en utilisant le clavier. Appuyez sur « Connecter » pour vous connecter au WiFi.

Pour plus de détails concernant la procédure de réglage, consultez « ◆ Utiliser le navigateur ». P.63

Utilisation du menu partage

Sélectionnez le menu Partage [ ] dans le menu de l'écran de sélection des éléments de contenu P.39 pour copier l'élément de contenu sélectionné sur un autre support ou le partager avec quelqu'un. Appuyez sur « Effacer » pour revenir à la liste d'éléments de contenu.

Sélectionnez le support pour copier un élément de contenu. L'écran Copier sera affiché. Tapez le nom du fichier ou sélectionnez le répertoire de destination.

Appuyez sur la zone autour du dossier et une boîte de dialogue pour spécifier le dossier de destination s'ouvrira. Spécifiez ou sélectionnez le dossier et appuyez sur « Enregistrer ». L'élément de contenu sélectionné sera copié sur ce dossier avec le nom de fichier spécifié.

※ Si la totalité des sous-dossiers ne peut pas être affichée sur un écran, faites défiler l'écran pour visualiser tous les sous-dossiers.

Utilisation de miracast

Le produit peut être connecté à un dispositif qui prend en charge Miracast pour effectuer une sortie de Miracast ou une entrée de Miracast.

En connectant le produit à un dispositif d'affichage avec un récepteur fixé, vous pouvez transmettre l'image entre le produit et le dispositif d'affichage sans fil.

※ Il n'est pas possible de réaliser une sortie Miracast et une entrée Miracast en même temps. ※ Si l'un d'entre eux est activé, l'autre ne peut pas être activé.

Lorsque le réglage de connexion automatique de Miracast est réglé sur « activer », le produit se connectera au dispositif Miracast automatiquement dès la mise sous tension du produit. P28

Pendant la connexion à Miracast, l'état de la connexion peut être vérifié avec le voyant Miracast.

État Voyant Miracast
WiFi connecté Bleu
Connexion WiFi en cours Bleu clignotant
WiFi déconnecté Éteint

Sélection d'un dispositif à connecter

Avant de brancher un dispositif Miracast au produit pour la première fois, vous devrez sélectionner un dispositif à connecter.

① Sélectionnez Miracast à partir de l'écran d'accueil. P26 ② Une liste de dispositifs prenant en charge Miracast disponibles sera affichée. ※ Lorsqu'aucun dispositif Miracast n'a été connecté au produit par le passé, et n'est disponible près du produit, il n'est pas possible de sélectionner un dispositif.

③ Sélectionnez un dispositif à connecter.

※ Si vous voulez connecter le produit à un dispositif Miracast automatiquement au démarrage, réglez le paramètre de connexion automatique Miracast dans les paramètres de la caméra sur « activer »

Sortie miracast

Quand l'icône Miracast dans l'écran Accueil est enfoncée, le produit recherchera le dispositif Miracast cité sur l'écran de sélection du dispositif de Connexion et commencera à agir en miroir automatiquement.

Pour terminer l'opération en miroir, rappuyez sur l'icône Miracast.

Lorsque le réglage de sélection du dispositif de connexion est achevé, le produit se connectera au dispositif automatiquement.

Si le dispositif de connexion n'est pas trouvé pendant la recherche, le produit poursuivra le processus de connexion automatique jusqu'à ce qu'il soit trouvé, tout en affichant l'image de la caméra.

Remarque

• Lorsqu'on appuie sur l'icône Miracast avant que le dispositif de connexion ne soit sélectionné, l'écran de sélection du dispositif de connexion sera automatiquement affiché. Puis, t se connectera automatiquement au dispositif et reviendra à l'écran de l'image Miracast.
• Si aucun dispositif de connexion n'est trouvé une fois que l'icône Miracast est enfoncée, une erreur se produit et l'écran de sélection du dispositif de connexion sera ncore et se connectera au dispositif automatiquement et reviendra à l'affichage de l'image Miracast.

Saisie miracast

L'écran du dispositif de support de Miracast peut être affiché sur l'écran du produit. (Action en miroir)

Affichez l'écran d'accueil et sélectionnez Miracast [ ] ② Sélectionnez l'icône du dispositif à connecter. ③ Sélectionnez le produit à partir du menu du dispositif Miracast connecté après l'affichage de l'écran de recherche de Connexion. ④ L'image du dispositif Miracast connecté sera affichée sur l'écran du produit une fois que la connexion est établie avec succès.

Pour mettre fin à l'action en miroir, appuyez sur le bouton de saisie externe [ du produit.

Utilisation du minuteur

Ouvrez l'écran d'accueil et sélectionnez « Minuteur ». P26 Vous pouvez régler le minuteur à l'heure souhaitée. L'alarme retentira à l' heure établie.

※ Le temps maximum qui peut être réglé est de 59 minutes et 50 secondes.

La jauge diminuera avec le temps.

Icône Nom Fonction
	Réinitialisation Le minuteur sera réinitialisé à [00:00].
	Sélection du temps	Pour régler l’ heure afin de déclencher l’ alarme. Réglez l’ heure en sélectionnant l’ icône. Le temps augmentera à chaque fois qu'on appuie sur l’ icône.+10sec/+1min/+10min)
	Accueil Pour revenir à l’ écran d’ Accueil
	Document Caméra	Permet d’ afficher les images de la caméra.

Comment régler le minuteur

Étape 1. Cliquez sur l'icône de sélection du temps avec la souris pour régler l'heure.

Étape2. Appuyez sur le bouton de Fonctionnement (Lecture). Le minuteur commencera à décompter et la jauge diminuera.

Étape 3. Lorsque le temps établi s'est écoulé, la minuterie sonnera.

Comment arrêter le minuteur

Étape 1. Appuyez sur le bouton de fonctionnement (Pause) pour mettre le minuteur en pause.

Étape 2. Reappuyez sur le bouton de Fonctionnement (Lecture) pour redémarrer.

Le volume de l'alarme peut être réglé à partir du menu Volume du haut-parleur dans le menu Réglages de la Caméra. P28

Utilisation d'elmo play

Vous pouvez télécharger des applications à partir du portail exploité par ELMO. Les applications sélectionnées, qui peuvent être utilisées avec le produit, seront téléchargées et installées automatiquement. Pour plus d'informations, visitez le portail ELMO.

Utilisation du gestionnaire de fichiers

En sélectionnant le Gestionnaire de Fichier [ ] sur l'écran d'Accueil, vous pouvez accéder aux dispositifs de stockage tels que la mémoire interne, la carte SD et la clé USB. Ouvrez le stockage souhaité et la liste des dossiers sera affichée. Vous pouvez visualiser les fichiers dans le dossier ou les ouvrir.

Utilisation de la fonction redressement automatique

En utilisant cette fonction, le produit détectera automatiquement l'angle d'inclinaison du document comme un papier d'impression et un manuel dans la zone de prise de vue et le corrigera pour qu'il s'adapte à l'écran.

※ L'image sera tournée, agrandie, réduite ou placée au centre. ※ Si la « correction de trapèze » P29 est activée, le produit corrigera également la distorsion trapézoidale lors de la correction de l'inclinaison de l'image.

① Placez un document dans la zone de prise de vue. ② Appuyez longuement sur le bouton Arrêt sur image [ ] ③ Relâchez le bouton Arrêt sur image [ ] et la correction d'inclinaison sera effectuée. Le document sera affiché droit.

Comment annuler

Rappelez sur le bouton Arrêt sur image [annulée et l'image d'origine sera affichée.

La correction d'inclinaison sera

Attention

En fonction de l'environnement d'utilisation ou de la condition de prise de vue, la fonction de redressement peut ne pas fonctionner convenablement.

Utilisation d'un tableau blanc

Un écran blanc sera affiché. Vous pouvez dessiner sur l'écran blanc en utilisant le Crayon ou le Surligneur.

Étape 1. Sélectionnez le bouton Accueil pour afficher l'écran d'Accueil. P25 Étape 2. Sélectionnez l'icône Tableau blanc [ ] pour afficher un tableau blanc.

Étape 3. Faites glisser vers le bas ou déplacez la souris vers le bas pour afficher l'écran Dessin.

Étape 4. Commencez à dessiner en utilisant le menu Crayon pour dessiner.

Sélectionnez l'icône Crayon pour ouvrir le menu Crayon et commencer à dessiner. Pour plus de détails, consultez le « Menu Crayon pour dessiner » P18

※ Les dessins ajoutés à chaque tableau blanc seront conservés pendant que l'application de la Caméra fonctionne.

※ Les dessins peuvent être ajoutés uniquement sur le moniteur externe en utilisant la souris.

Icône Nom Fonction
	Retour Pour revenir à l’écran d’Accueil.
	Réinitialiser Permet de revenir à l’écran blanc.
	Capture Permet d'afficher l’écran de tableau blanc.
	Enregistrement	Permet d’enregistrer les opérations sur l’écran de tableau blanc.
	Quitter Pour fermer le menu Tableau blanc.

Utilisation de la fonction dessin

Vous pouvez également dessiner sur l'image de la caméra en direct.

Étape 1. Sélectionnez l'icône de Caméra de document [ pour afficher l'image de la caméra.

Étape 2. Sélectionnez soit l'onglet gauche, soit l'onglet droit pour ouvrir le menu Crayon pour dessiner.

Étape 3. Commencer à dessiner.

En sélectionnant l'icône Crayon, vous pouvez commencer à dessiner sur l'image de la caméra en direct. Pour plus de détails, consultez le « Menu Crayon pour dessiner ». P18

Les dessins ajoutés à l'image de la caméra seront conservés pendant que l'application de la Caméra fonctionne.

Utilisation du navigateur

Une fois la configuration du WiFi terminée, démarrez le navigateur [ ] dans l'écran d'Accueil pour se connecter à Internet. P25

※ Si le câble LAN est branché et que la configuration Ethernet est terminée, la connexion LAN est prioritaire sur la connexion WiFi. P31

Si le DHCP est réglé sur ON, le système se connectera automatiquement au réseau. Réglez-le sur OFF si vous devez entrer l'adresse IP manuellement.

Étape 1. Appuyez sur le bouton Paramètres pour ouvrir l'écran Paramètres.

Sélectionnez WiFi [▼] dans les « Paramètres du système » [○]. P31

Étape 2. Une liste de réseaux sera affichée. Sélectionnez le SSID à connecter.

Étape 3. Lorsque le paramètre de sécurité est activé, une fenêtre de saisie de mot de passe s'affiche. Entrez le mot de passe et appuyez sur « Entrée ».

Étape 4. Appuyez sur « Connecter » pour vous connecter à Internet.

Affichage de l' image d' entrée externe

L'image saisie dans le port d'entrée HDMI peut être émise depuis le port de sortie HDMI. P7

Pour plus d'informations sur la commutation de la source d'image à partir de l'image de la caméra, consultez « Sélection de la source d'image ». P24

L'état de l'image actuellement affiché sur l'écran sera indiqué par le voyant d'entrée Externe.

État Voyant d' entrée externe
Entrée externe HDMI Bleu
Sortie HDMI Éteint

3-5 Affichage d'images agrandies en utilisant un microscope

En fixant l'objectif de fixation à un microscope vendu séparément à un microscope, vous pouvez afficher l'image agrandie par le biais de l'objectif de la caméra de document.

Opérations en mode microscope

Lorsque l'icône Microscope [ ] dans le menu affiché en appuyant sur le bouton MENU [ ] de la télécommande ou sur le panneau de commande est sélectionnée pendant que l'image de la caméra ou l'image de lecture est affichée, le produit règle automatiquement la position focale et la position de zoom. Sélectionnez l'icône Retour [ ] pour sortir du mode Microscope.

Modifiez le réglage du produit pour utiliser un microscope.

Appuyez sur le bouton [ MENU].

Appuyez sur [ MENU ]

Réglez le microscope.

Placez un sujet que vous souhaitez visualiser, comme une lame préparée, sur le microscope puis regardez dans le microscope pour régler la mise au point et la luminosité.

Fixez l'objectif de fixation au microscope.

Fixez l'objectif de fixation au microscope à l'oculaire.

Réglez l'objectif de fixation au microscope.

Faites correspondre les centres de l'objectif de fixation au microscope et de l'oculaire, et utilisez les trois vis pour serrer uniformément les objectifs l'un contre l'autre.

Si les vis sont vissées trop fermement, l'oculaire ou le tube peuvent être endommagés. Les vis peuvent laisser des éraflures lorsqu'elles entrent en contact avec le microscope. L'enveloppement du microscope avant la fixation de l'objectif de fixation au microscope peut résoudre le problème.

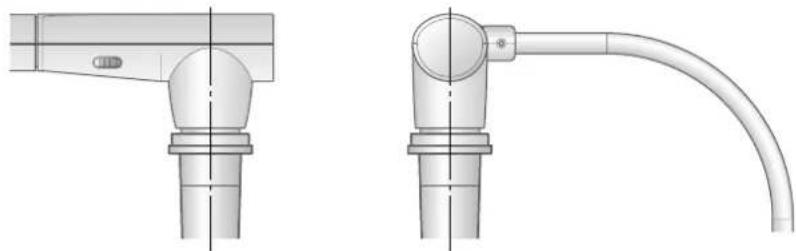

④ Ajustez l'angle du microscope et du produit pour qu'ils correspondent.

⑤ Réglez la luminosité. Réglez la luminosité avec le miroir ou l'éclairage sur le microscope.

⑥ Réglez la plage d'affichage

⑦ Réglez la mise au point

Faites la mise au point d'une caméra

Sirtie du mode microscope

Sélectionnez l'icône Retour [icon] pour sortir du mode Microscope

Remarque

• En fonction du type d'oculaire, vous pouvez ne pas être en mesure de visualiser l'objet clairement même après avoir réglé le zoom.
• Nous recommandons d'utiliser un oculaire de type WF. Si vous n'utilisez pas un type WF, nous vous recommandons d'utiliser un oculaire de 10x ou moins.
• Réglez la mise au point manuellement lorsqu’il est difficile d’effectuer une mise au point automatique. P21
• Vous pouvez utiliser l'objectif de fixation au microscope lorsque le diamètre extérieur de l'oculaire est de 20 à 28 mm.
• Utilisez la bague de guidage plus fine pour la fixation de l'objectif au Microscope. Il existe deux types de bagues incluses dans l'emballage, la plus épaisse n'est pas utilisée ici.

Élément de l'erreur	Messages d'erreur	Cause possible
Carte SD	Impossible de lire le fichier.	Le fichier est endommagé.Les extensions de fichier ne sont pas prises en charge.La carte SD a été enlevée.Vérifiez si le fichier est endommagé.Vérifiez si l'extension de fichier est prise en charge par le produit.
Clé USB	Impossible de lire le fichier.	Le fichier est endommagé.Les extensions de fichier ne sont pas prises en charge.La clé USB a été enlevée. Vérifiez si le fichier est endommagé. Vérifiez si l'extension de fichier est prise en charge par le produit.
Mémoire interne	Impossible de lire le fichier.	Le fichier est endommagé.Les extensions de fichier ne sont pas prises en charge.Vérifiez si le fichier est endommagé.
Capture d'image	Impossible de capturer l'image.	La carte SD ou la clé USB n' est pas reconnue.La mémoire interne est défectueuse. Vérifiez si le support d' enregistrement est inséré convenablement.
	Capacité insuffisante de la carte SD ou de la clé USB	La carte SD ou la clé USB n' ont pas une capacité suffisante.Vérifiez la capacité restante.« Paramètres » → « Paramètre du système» → « Stockage »
Enregistrement vidéo	Impossible d'enregistrer une vidéo.	La carte SD ou la clé USB n' est pas reconnue.La mémoire interne est défectueuse. Vérifiez si le support d' enregistrement est inséré convenablement.
	Capacité insuffisante de la carte SD ou de la clé USB.	La carte SD ou la clé USB n' ont pas une capacité suffisante.La quantité de données du dispositif de destination a atteint sa limite. Vérifiez la capacité restante. « Paramètres » → « Paramètre du système» → « Stockage »
Élément de l’erreur	Messages d’erreur	Cause possible
Lecture de l’élément de contenu	Impossible de lire l’élément de contenu	• L'élément de contenu n’ est pas pris en charge.• Le fichier est endommagé.• La taille du fichier est trop importante. Vérifiez si le fichier est endommagé. Vérifiez si l’ extension de fichier est prise en charge par le produit. Vérifiez si la taille du fichier est trop importante.
Navigateur	Non connecté à internet.	• Le produit n’ est pas connecté au WiFi ou à Ethernet. Vérifiez si la configuration du WiFi ou la configuration d’ Ethernet est terminée.

5-1 Symptômes et confirmation

Vérifiez les points suivants. En cas d'anomalie, contactez le revendeur auprès duquel vous avez acheté ce produit ou notre bureau/agence le(a) plus proche.

Symptôme Cause possible/Solution
Aucune image ne s' affiche.	Le câble n'est pas branché correctement.L'adaptateur CA est débranché de la prise murale.L'adaptateur CA est débranché de la prise d'alimentation du produit.L'appareil n'est pas sous tension. (témoin bleu)Le zoom est réglé pour le côté TÉLÉOBJECTIF, et n'affiche que la partie noire ou blanche du document.La résolution de sortie de l'écran ou du projecteur connecté ne correspond pas à celle du produit car la résolution du produit est réglée sur AUTO. Appuyez sur le bouton MENU [F] plusieurs fois pour modifier le réglage de la résolution sur AUTO.※ Cela fonctionne lorsque le paramètre Résolution est réglé sur AUTO.Si vous mettez le produit sous tension tout de suite après l'avoir mis hors tension, il se peut qu'il ne démarre pas. Patientez quelques secondes pour remettre l'appareil sous tension après l'avoir mis hors tension.Rebranchez l'adaptateur CA.
L'image de sortie (résolution) change automatiquement.	Lorsque l'écran HDMI est branché, l'image de sortie (résolution) change automatiquement en fonction des informations provenant de l'écran connecté.
Aucune image ne s'affiche depuis le port USB.	Aucune image n'est émise du port USB quand le produit est en mode Lecture. Vérifiez si le produit est en mode Lecture. Si le produit est en mode Lecture, passez l'image de sortie en image de la caméra.
L'image est floue• Le document (sujet) est trop proche de l'objectif.Reculez légèrement le document (sujet) de l'objectif.
L'image est trop sombre.	L'intensité de l'éclairage est insuffisante. Ajustez la luminosité en allumant l'éclairage de la tête dela caméra.
Les images dans la carte SD/la clé USB ne s'affichent pas.L’ image présente des rayures.	Enlevez la carte SD/clé USB, attendez quelques secondes, puis réinsérez-la.Il peut y avoir des lignes d’ interférence entre les points imprimés et les lignes de balayage TV ou les pixels CMOS. La modification de la distance de prise de vue devrait résoudre le problème.Des bandes verticales peuvent apparaître sur l’ image d’un projecteur LCD. Un réglage manuel de la fréquence de point côté projecteur devrait résoudre le problème.
L’ image ne bouge pas.	L’ image de la caméra est réglée sur Arrêt sur image. Rappuyez sur le bouton Arrêt sur image du panneau de commande ou de la télécommande pour redémarrer.
La télécommande ne fonctionne pas.	La batterie est faible. Remplacez la pile bouton par une pile neuve.La mauvaise télécommande est utilisée. Utilisez la télécommande fournie.
Après avoir inséré la carte SD/clé USB, aucune action n’est possible.	La carte SD/clé USB n’est pas lue correctement. Utilisez la carte SD/clé USB après l’avoir formatée en utilisant un ordinateur.
La vitesse de dessin de l’ IWB est trop lente.	La vitesse de dessin peut ralentir en fonction du réglage de la résolution de l’ unité. Ce n’est pas un dysfonctionnement.
Le flux vidéo UVC est renversé.	Vérifiez que le pilote graphique et les autres pilotes sur votre ordinateur sont mis à jour. Les tout derniers pilotes de dispositifs sont disponibles auprès du fabricant informatique.
L’ image UVC affichée contient des images différentes de l’ image de la caméra	Le logiciel et le système d’ exploitation que vous utilisez ou l’état de la connexion peuvent provoquer l’apparition d’ images différentes de celle de la caméra lors de l’affichage de l’ image de la caméra. Ce problème peut être résolu en rebranchant le dispositif ou en redémarrant le logiciel.
Un message d’ erreur logiciel apparaît et l’image UVC n’est pas affichée	Si la préparation de l’émission de l’ image prend trop de temps, le logiciel peut déterminer qu’il s’agit d’une erreur. Redémarrez le produit, rebranchez-le à l’ ordinateur, puis démarrez le logiciel.
L’ image UVC n’ est pas émise	Débranchez le câble USB, redémarrez le logiciel, puis rebranchez le câble USB.Si l’ image UVC ne peut toujours pas être émise après le redémarrage, contactez le vendeur de logiciel et demandez si le logiciel que vous utilisez prend en charge les MJPEG.
L'opération est désactivée pendant l’ étalonnage	Débranchez l'adaptateur sans fil et réessayez.

- La luminosité de l'éclairage diminue progressivement au fil du temps. Si la luminosité a considérablement diminué, contactez le revendeur auprès duquel vous avez acheté ce produit ou notre agence/bureau le plus proche afin de remplacer l'éclairage.

À propos de l'utilisation à long terme de cet appareil

- En raison de la durée de vie des pièces du produit, si celui-ci est utilisé pour une durée supérieure à la période de garantie, ses performances et qualités peuvent se dégrader. Dans ce cas, nous pouvons remplacer les pièces défectueuses (opération facturée). Contactez le revendeur auprès duquel vous avez acheté ce produit ou notre bureau/agence le plus proche.

5-2 Autres informations utiles

- Nous ne garantissons pas la compatibilité avec tous les dispositifs comme la souris, la tablette à stylet, l'écran tactile et le dispositif miracast. Pour plus d'informations concernant les dispositifs recommandés, contactez le revendeur auprès duquel vous avez acheté le produit.

- En fonction du type de clé USB ou de carte SD, l'opération d'écriture ou de lecture peut échouer.

- La connexion WiFi peut être débranchée pendant la communication Miracast.

- Il peut y avoir des cas où il est difficile d'établir une connexion WiFi. Le redémarrage du produit quelques minutes après avoir débranché l'adaptateur CA peut permettre de résoudre le problème.

L'objectif du produit peut se déplacer une fois le produit allumé. Ce mouvement permet d'ajuster la position de la mise au point.

- Le réglage par défaut du volume du haut-parleur peut être réglé en silencieux quand un microphone ou un haut-parleur extérieur est connecté pour la première fois.

- L'utilisation du produit près d'un dispositif qui utilise des signaux infrarouges peut nuire à la fonction de télécommande du récepteur IR. Vérifiez les performances dans un premier temps.

• En fonction du type et de la longueur du câble utilisé, il peut y avoir une distorsion de l'image. Vérifiez les performances dans un premier temps.
• La connexion de dispositifs multiples (comme la souris et la tablette) peut provoquer des interférences les uns avec les autres et affecter de manière négative l'opération.
• Afin d'éviter des erreurs d'opérations, les boutons sont conçus pour ne pas réagir à des actions rapides et continues.
• Nous ne garantissons pas que des images fixes et des vidéos enregistrées par le produit soient compatibles avec tous les dispositifs de lecture ou logiciels.
• Une fois l'adaptateur CA connecté au produit, l'alimentation sera automatiquement activée quand une clé USB ou une carte SD est connectée.
• Nous ne garantissons pas que le produit peut lire toutes les images fixes et vidéos enregistrées par des dispositifs tiers.
• Les performances du produit peuvent ralentir s'il y a trop de fichiers dans la mémoire.
• L'utilisation de certaines fonctions ensemble (comme la fonction UVC et la fonction enregistrement) peut affecter de manière contraire les performances du produit. Vérifiez les performances dans un premier temps.
• Nous ne garantissons pas le fonctionnement correct avec toutes les combinaisons possibles d'autres produits et de logiciels de PC (y compris les produits ELMO). Vérifiez les performances dans un premier temps.
• Lorsque vous exécutez une fonction comme un enregistrement, l'utilisation de la CPU ou l'utilisation de la mémoire peut augmenter, et donner lieu à une dégradation des performances dans certains cas. N'exécutez pas des fonctions en continu. Confirmez l'opération avant d'exécuter des fonctions en continu.
• Lorsque de multiples applications fonctionnent, les performances peuvent se dégrader ou l'application peut s'arrêter du fait d'une mémoire insuffisante. Dans ce cas, des messages d'erreur peuvent apparaître. Appuyez sur le bouton [ ←] pour masquer le message d'erreur. Pour résoudre le problème, appuyez sur le bouton Alimentation pour entrer en état de veille. Toutes les applications en fonctionnement seront arrêtées et la quantité de mémoire sera accrue.
• La fonction Miracast automatique doit débuter le Miracasting automatiquement lorsque le produit démarre.

- Lorsque l'écran de menu est affiché 'enregistrement et la fonction UVC seront également arrêtées.

- Quand la carte SD ou la clé USB est connectée au produit pendant qu'il fonctionne a fonction d'enregistrement et la fonction UVC seront également arrêtées.

- Le port USB du produit ne prend pas en charge le hub USB.

- Il n'est pas possible de commander le dispositif connecté à partir du produit pendant le mode d'entrée externe. Seule l'image du dispositif connecté sera affichée.

6-1 Généralités

Élément Spécifications
Source d'alimentation	12VDC (adaptateur CA AC100 - 240V)
Consommation électrique	16.2W
Dimensions extérieures	I355 × P373,5 × H426,5 [mm] (Lors du paramétrage)
	I195 × P294 × H469 [mm] (une fois plié)
Poids Environ 3,2kg (Corps principal uniquement)
Sélection de l'entrée	Principale/Externe (x1)
Borne de sortie	Sortie RVB Mini Dsub Connecteur 15 broches, femelle x 1
	Borne de sortie HDMI x 1
	Borne de sortie de ligne φ 3,5 mm minijack stéréo x 1
Borne d' entrée	Entrée RVB Mini Dsub Connecteur 15 broches, femelle x 1
	Borne d' Entrée HDMI x 1
	Entrée microphone / borne entrée ligneφ 3,5 mm minijack stéréo x 1
Borne de commande ext.	Dispositif USB (conforme 2.0) x 2Socle Type mini B x 1
interface mémoire	Fente carte SD x 1
	Hôte USB (conforme 2.0) Socle Type A x 1

Utilisez la fiche à broches pour broche RCA conformément à la norme EIAJ RC-6703.

6-2 Caméra principale

Élément Spécifications
Objectif	f=4,0 mm ~ 48,0 mm (objectif zoom 12x) F3.2 ~ F3.6
Fréquence de trame	30fps
Limite de l'ajustement de la mise au point	À partir de la surface de l' objectif50mm ~∞ (f=4,0mm - 23,4mm)200mm ~∞ (f=23,4mm et plus)
Zoom optique 12x
Zoom numérique 16x
Mise au point Auto
Élément de capture d' image	1/2.3" CMOS
Pixels efficaces	Horizontal 3840, Vertical 2160 / 60fpsHorizontal 3520, Vertical 2640 / 30fps
Résolution	HDMI : 1920 × 1080 / 1280 × 720RVB : 1920 × 1080 / 1280 × 720 / 1024 × 768USB : 1920 × 1080 / 1280 × 720 /1600 × 1200 / 1024 × 768 /640 × 480
Balance des blancs	Auto / Nuageux / Ensoleillé / Lumière fluorescente /Lumière incandescente / Ombre / Crépuscule / Lumière fluorescente (couleur chaude)
Réglage de la luminosité	manuelle
Rotation de l' image	90° / 180°
Arrêt sur image Fourni
Enregistrement Image fixe	Fourni
Enregistrement vidéo	Fourni
Correction scintillement	60Hz / 50Hz

6-3 Dispositif d'éclairage

Élément Spécifications
Éclairage	Led blanche

6-4 Marques commerciales et licences

ELMO est une marque déposée ou commerciale d'ELMO Co., Ltd.

SD, SDXC, SDHC et le logo sont des marques commerciales de SD-3C LLC.

HDMI, HDMI High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC.

QR code est une marque déposée de DENSO WAVE INCORPORATED. Ce produit est basé sur le travail d'un groupe JPEG indépendant.

Tous les autres noms d'entreprises ou de produits cités dans ce manuel sont des marques commerciales ou déposées de leurs détenteurs respectifs.

Ce produit fait l'objet d'une licence de portefeuille de brevets AVC vidéo pour l'utilisation personnelle et non commerciale d'un particulier pour (i) lire des vidéos AVC qui ont été enregistrées par un client engagé dans une activité personnelle et non-commerciale et/ou; (ii) lire une vidéo AVC qui a été obtenue à partir d'un fournisseur vidéo sous licence de MPEG-LA, LCC. Des informations supplémentaires, notamment concernant l'utilisation à des fins promotionnelles et commerciales, peuvent être obtenues auprès de MPEG-LA, LLC.

Attention

• Conformément à la loi sur les droits d'auteurs, il est strictement interdit d'enregistrer des diapositives, des livres et des photos sans le consentement préalable du titulaire du droit d'auteur concerné, sauf pour un usage personnel.
• Ce produit est destiné à être utilisé dans un environnement industriel. S'il est utilisé dans une zone résidentielle ou voisine d'une telle zone, des interférences nuisibles à la réception de la radio ou de la télévision peuvent se produire. Pièces de rechange
• Les pièces de rechange désignent les composants nécessaires au bon fonctionnement du produit. La période de conservation de ces pièces de rechange est de 8 ans à compter de l'arrêt de la production de l'appareil, et correspond à la période de réparation que nous acceptons.
• Toute image prise par cet appareil et qui peut être identifiée est considérée comme une information privée. Sachez que la personne utilisant de telles images est responsable en cas de divulgation de ces images.

457-0078

Web : https://www.elmo.co.jp

12 place de la Défense

Maison de la Défense

92974 Paris La Défense Cedex FRANCE

Tel. [phone]

Fax : [phone]

E-mail : [e-mail]

Web : https://www.elmoeurope.com/

□German Branch

Monschauerstr. 1
