Type de produit	Caisson de basses actif
Marque	ESX
Modèle	Aktiv Q201A
Diamètre du haut-parleur	20 cm (8 pouces)
Puissance RMS	100 W
Puissance maximale	200 W
Réponse en fréquence	20 – 150 Hz
Filtre passe-bas	50 – 150 Hz réglable
Filtre subsonique	Fixé à 20 Hz
Déphasage	0° / 180° (commutateur)
Bass Boost	0 – 12 dB à 45 Hz
Alimentation	12 V (9 – 15 V), masse négative
Fusible	15 A
Dimensions (L x H x P)	210 x 73 x 290 mm
Entrées	RCA (faible niveau) et haut niveau (Hi-Level)
Sortie haut-parleur	1 voie (subwoofer)
Commande à distance	Niveau de basses (inclus)
Allumage automatique	Oui (détection DC offset)
Protection	Surchauffe et court-circuit (LED rouge)
LED indicateur	Power (vert), Protect (rouge)
Installation recommandée	Coffre, avec bonne ventilation

FOIRE AUX QUESTIONS - ESX Aktiv Q201A ESX

Comment installer le caisson de basses ESX Aktiv Q201A ?

Pour installer le caisson, débranchez d'abord la borne négative de la batterie. Fixez l'amplificateur dans un endroit bien ventilé, de préférence dans le coffre. Raccordez la borne GND à la masse du véhicule, puis la borne +12V à la batterie avec un fusible de 15A placé à moins de 30 cm de la batterie. Connectez le fil REM à la sortie de commande de l'autoradio. Branchez les câbles audio (RCA ou haut niveau) et réglez les filtres selon vos préférences.

Que faire si la LED Protect s'allume en rouge ?

La LED Protect rouge indique une surchauffe ou un court-circuit. Éteignez le système et laissez refroidir l'amplificateur. Vérifiez que l'impédance des haut-parleurs est correcte et que les connexions ne sont pas en court-circuit. Assurez-vous que l'appareil dispose d'une ventilation suffisante. Si le problème persiste, vérifiez la tension de la batterie et l'état du fusible.

Comment connecter l'entrée haut niveau ?

Utilisez le câble adaptateur fourni par votre revendeur. Connectez les fils de haut-parleur de l'autoradio aux connecteurs d'entrée haut niveau (Hi-Level) selon le code couleur : blanc (L+), blanc/noir (L-), gris (R+), gris/noir (R-). Assurez-vous de ne pas utiliser les entrées RCA en même temps.

Puis-je utiliser les entrées RCA et haut niveau en même temps ?

Non, n'utilisez jamais les deux entrées simultanément car cela peut endommager sérieusement l'appareil. Choisissez l'une ou l'autre selon les sorties de votre autoradio.

Comment régler la sensibilité d'entrée ?

Mettez le volume de l'autoradio à environ 75% de sa position maximale. Tournez le potentiomètre INPUT LEVEL sur l'amplificateur jusqu'à obtenir un volume sonore confortable sans distorsion. Cela permet d'optimiser le rapport signal/bruit.

À quoi sert la fonction Auto Turn On ?

Lorsque l'interrupteur AUTO TURN ON est en position ON, l'amplificateur détecte une augmentation de tension (DC offset) sur l'entrée haut niveau et s'allume automatiquement avec la source. Il s'éteint également automatiquement quand la source est coupée. Dans ce cas, la connexion REM n'est pas nécessaire.

Comment ajuster le niveau de basses à distance ?

Utilisez la commande à distance fournie avec le caisson. Branchez-la sur le connecteur REMOTE de l'amplificateur à l'aide du câble inclus. Vous pouvez alors régler le niveau de basses depuis le siège conducteur.

Que faire en cas d'absence de son ?

Vérifiez d'abord que la LED Power est allumée en vert. Si elle ne l'est pas, contrôlez les fusibles, la connexion de masse et la tension aux bornes +12V et REM. Assurez-vous que le signal audio arrive bien aux entrées (RCA ou haut niveau). Vérifiez également que le câble de haut-parleur est correctement branché.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une tension de 12 V avec masse négative, acceptable entre 9 et 15 V. Utilisez une batterie de voiture standard. Un fusible de 15 A doit être installé sur le câble d'alimentation positif près de la batterie.

Comment nettoyer et entretenir l'appareil ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. Ne pas utiliser de produits chimiques ou d'eau. Assurez-vous que les fentes de ventilation restent dégagées pour éviter la surchauffe.

MODE D'EMPLOI ESX Aktiv Q201A ESX

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CARACTÉRISTIQUES	Q201A
Subwoofer	20 cm (8")
Puissance de sortie RMS	1 x 100 W
Puissance de sortie Max.	1 x 200 W
Gamme de fréquences	20 – 150 Hz
Filtre passe-bas	50 – 150 Hz
Filtre Subsonic	Fixé à 20 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	15 A
Dimensions (L x H x P)	210 x 73 x 290 mm

Sous toutes réserves de modifications techniques

Recommandations avant l'installation

• Cet appareil convient exclusivement au branchement à un système de 12 volts à masse négative.
• La chaleur provenant de l'utilisation nécessite un espace de montage avec une circulation de l'air suffisante. Il est important que les canaux de refroidissement de l'appareil de refroidissement ne soient pas en contact avec une tôle ou une surface, qui pourraient causer une réduction de la circulation de l'air. L'amplificateur ne peut pas être installé dans un petit espace non aéré. Une installation dans le coffre est hautement recommandée.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite.
• Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépendent de la qualité de l'installation. Il est préférable de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, l'ordinateur de bord, la ceinture de sécurité, le réservoir d'essence, etc.

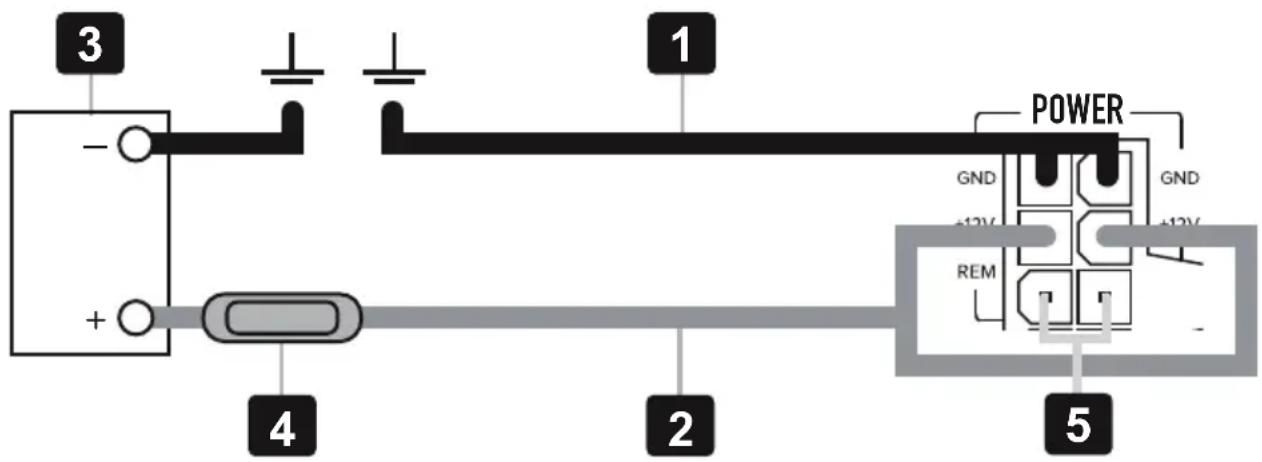

Alimentation electrique et enclenchement

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit. Utilisez la fiche de câble fournie pour connecter chaque port.

Le câblage électrique habituel n'est pas suffisant pour les besoins d'un amplificateur de puissance. Veillez à ce que les câbles électriques soient proprement dimensionnés au GND et aux bornes +12V.

Raccordez d'abord la borne GND de l'amplificateur [1] avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12 V [2] doit maintenant être raccordé avec un câble électrique avec un fusible intégré à pôle positif [3]. Le fusible [4] doit être positionné près de la batterie, la longueur de câble allant du pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut-parleurs.

Vous devez maintenant connecter le câble de commandement à distance du récepteur autoradio à la borne de commande REM [5] de l'amplificateur. Pour la connexion entre le branchement REM de l'amplificateur à l'appareil de commande, un câble de 0,5 mm ² de section est suffisant.

Câbles AUDIO

Lors de l'installation du câble audio entre la sortie RCA de votre autoradio et l'entrée RCA [6] de l'amplificateur à l'intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d'alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio.

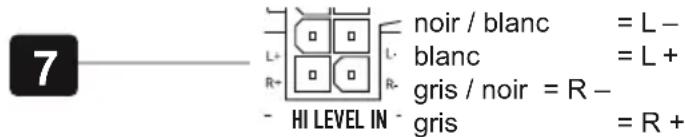

L'entrée haut niveau HI LEVEL IN [7] est appropriée pour connecter les entrées de l'appareil avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournis par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu'à l'emplacement où vous installerez votre appareil. Puis connecter chaque câble des hauts-parleurs avec les connecteurs d'entrées haut niveau jack.

ATTENTION: Ne jamais utiliser l'entrée haut niveau et le RCA en même temps. Ceci peut endommager sérieusement l'appareil. Utilisez la fiche de câble fournie pour connecter chaque port.

Fonction allumage automatique

Appuyez sur l'interrupteur AUTO TURN ON [8] en position ON et l'amplificateur détecte une augmentation de tension (6 volts) dénommée "DC offset" sur le signal d'entrée connecté à l'entrée haut niveau [7] lorsque la source sera allumée. Puis l'amplificateur s'allume également. Dès que la source est éteinte, l'amplificateur s'éteint également automatiquement. Dans ce cas, la connexion à REM [5] n'est pas nécessaire.

NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu'elles sont équipées de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction "Auto Turn On" ne fonctionne pas.

Réglage de la sensibilité d'entrée

La sensibilité d'entrée peut être adaptée à chaque autoradio. À cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée INPUT LEVEL [9] de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

BASS BOOST réglable

Avec le régulateur BASS BOOST [10], vous pouvez ajuster le niveau de basses de 0 - 12dB. ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

Interrupteur de PHASE

L'interrupteur PHASE SHIFT [11] permet d'ajuster la phase entre 0° et 180° pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

Filtre passe-bas réglable

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LOW PASS [12]. De cette manière, le filtre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtre permet une diminution précise des zones de fréquences médiums et aiguës.

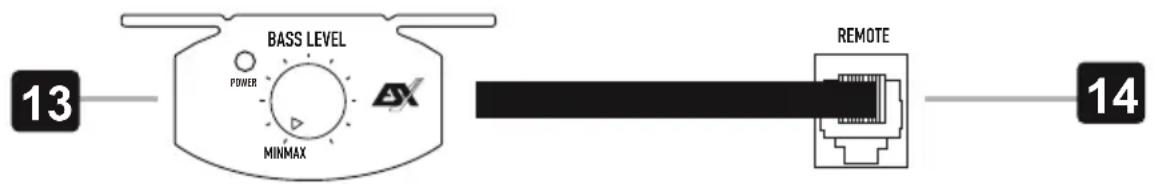

Commande à distance du niveau de BASSES

Avec la commande à distance [13] du niveau de basses fournie via le câble, vous pourrez ajuster facilement le niveau de basses sans être assis à la place du conducteur. Connectez la commande à distance et le connecteur REMOTE [14] avec le câble fourni.

Circuit de protection

La PROTECT LED [15] s'éclaire en rouge quand l'ampli est en surchauffe, ou lorsqu'un court circuit est responsable d'une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l'amplificateur. L'amplificateur devrait refonctionner lorsque vous aurez résolu le/les problème(s). La POWER LED [16] s'éclaire en vert, si l'amplificateur est en marche.

Dépannage

Si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procédure 1: Vérifiez que les connexions de l'ampli sont bien mises.

Vérifiez que le POWER LED est allumé en vert. Si c'est le cas, passez à l'étape 3, sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'amplificateur. Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule. Procédez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance. Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli, de la stéréo, de la batterie et du porte-fusible. Procédez à une réparation ou un remplacement si nécessaire.
5. Vérifiez que le interrupteur AUTO TURN ON est en position ON et que HI LEVEL IN est correctement connecté, si vous n'utilisez pas les entrées RCA LINE INPUT.

Procédure 2: Le PROTECT LED est allumé en rouge.

1. Si la LED de protection est allumée, c'est un signe que l'appareil est utilisé à un très haut niveau de puissance sans avoir un emplacement adéquat à la circulation de l'air. Éteignez le système et laissez l'appareil refroidir. Vérifiez que le système de charge du véhicule est maintenu au voltage approprié. Si ces vérifications ne résolvent pas le problème, une erreur peut provenir de l'appareil.

Procédure 3: Vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'amplificateur. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des câbles, etc. Testez la présence de courant c. a. au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.

Procédure 4: Vérifiez l'ampli si un crépitement se produit lorsque vous l'allumez.

1. Débranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparaît, connectez le fil remote de l'ampli à la source audio avec un module d'allumage temporisé.

Procédure 5: Vérifiez l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l'écart des fils d'alimentation ou de masse.

1. Contournez tous les composants électriques situés entre la stéréo et l'ampli. Connectez la stéréo directement à l'entrée de l'amplificateur. Si le bruit disparaît, l'unité contournée est la cause du bruit.

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifiez que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.

1. Faites effectuer par votre mécanicien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du véhicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.
