MR2106 - Lecteur de bandes magnétiques Posiflex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de bandes magnétiques
Marque	Posiflex
Modèle	MR2106
Dimensions (L x P x H)	14,5 cm x 4,6 cm x 3,4 cm
Poids	490 g
Alimentation	5 V CC, 100 mA max
Méthode de lecture	Manuelle, bidirectionnelle
Pistes de lecture	Triple piste (ISO 7811, JIS X 6302)
Interfaces disponibles	USB, RS-232, PS/2 (Keyboard Wedge)
Vitesse de passage de carte	5 à 55 po/s (120 à 1400 mm/s)
Taux d'erreur	Moins de 0,5 % (ISO), moins de 0,1 % (JIS)
Normes de données supportées	IATA, ABA, THRIFT, JIS I, JIS II, AAMVA, CA DMV
Méthode d'enregistrement	F²F (FM)
Densité d'enregistrement	210 BPI (piste 1 et 3), 75 BPI (piste 2)
Capacité d'enregistrement	Piste 1 : 79 caractères/7 bits, Piste 2 : 40/5, Piste 3 : 107/5
Décodeur intégré	Oui
Matériau du boîtier	Fonte d'aluminium
DEL d'indication	Bicolore : vert (lecture OK ou prêt), rouge (lecture invalide)
Conformité réglementaire	FCC Classe A
Compatibilité systèmes	Windows, Linux, WinCE, DOS (selon interface)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides.
Pièces détachées et réparabilité	Consulter un technicien agréé ; ouverture non autorisée annule la garantie.

FOIRE AUX QUESTIONS - MR2106 Posiflex

Quelles interfaces sont disponibles sur le MR2106 ?

Le MR2106 propose trois interfaces : USB, RS-232 et PS/2 (Keyboard Wedge). Le choix dépend du modèle exact (MR2100 ou MR2200) et des cavaliers de configuration.

Comment brancher le lecteur en mode Keyboard Wedge ?

Branchez le câble du lecteur entre le clavier et le PC : le connecteur mâle Mini DIN 6 va vers le PC, la prise femelle Mini DIN 6 accueille le clavier. L'alimentation se fait via un adaptateur secteur.

Quels types de cartes ce lecteur peut-il lire ?

Il lit les cartes à bande magnétique au format ISO 7811 (pistes 1, 2, 3) et JIS X 6302 (piste 2 arrière). Il supporte également les normes AAMVA et CA DMV.

Quelle est la vitesse de lecture maximale ?

La vitesse de passage de carte est comprise entre 5 et 55 pouces par seconde (120 à 1400 mm/s).

Quel est le taux d'erreur de lecture ?

Pour les cartes ISO, le taux d'erreur est inférieur à 0,5 %. Pour les cartes JIS, il est inférieur à 0,1 %.

Comment configurer les pistes de lecture ?

La sélection des pistes se fait via des cavaliers sur la carte interne. Les positions J1 à J6 permettent d'activer ou désactiver chaque piste (piste 1, 2, 3). Consultez le guide de paramétrage pour les détails.

Le MR2106 est-il compatible avec Linux ?

Oui, en mode USB Vendor Class, il est compatible avec Linux et Windows CE. Le mode HID est utilisé pour Windows standard.

Quelles sont les dimensions et le poids du lecteur ?

Le lecteur mesure 14,5 cm de longueur, 4,6 cm de profondeur et 3,4 cm de hauteur. Il pèse environ 490 grammes.

Quelle est la tension d'alimentation requise ?

L'alimentation est de 5 V CC avec un courant maximal de 100 mA.

Que faire en cas de problème de lecture ?

Vérifiez d'abord l'état des câbles et des connexions. Nettoyez la tête de lecture avec un chiffon doux. Si le problème persiste, consultez votre fournisseur ou un technicien agréé. L'ouverture non autorisée annule la garantie.

MODE D'EMPLOI MR2106 Posiflex

Mode d'emploi

Rév. : Original

• Fonctionnement bidirectionnel.
• Conception confortable pour un balayage bilatéral (MR-2200).
• Lecteur de bandes magnétiques à triple pistes intégrées.
• Interface Keyboard Wedge intégrée ou interface RS-232 ou interface USB.
• Décodeur intégré
• Bâti en fonte d'aluminium pour les environnements difficiles
• Le lecteur de bandes magnétiques de type 3 pistes peut également lire les cartes AAMVA et CA DMV

Règlement de la FCC

Cet équipement génère, utilise et peut émettre des fréquences radio s'il n'est pas installé et utilisé conformément au mode d'emploi, pouvant entraîner des interférences sur les communications radio. Il a été testé et déclaré conforme aux limites pour appareils numériques de classe A, conformément à la sous-partie J de la Section 15 des règlements de la FCC, conçus pour fournir une protection raisonnable contre les interférences lors de son fonctionnement dans un cadre commercial. Le fonctionnement de cet équipement dans une zone résidentielle peut provoquer des interférences. Le cas échéant, l'utilisateur devra à ses frais prendre les mesures qui s'imposent pour éliminer lesdites interférences.

Limites de la garantie

La garantie prend automatiquement fin si un équipement est ouvert par une personne autre qu'un technicien autorisé. L'utilisateur doit consulter son fournisseur en cas de problème. La garantie est annulée si l'utilisateur ne se conforme pas aux instructions qui accompagnent l'article. Le fabricant ne peut en aucun cas être tenu comme responsable d'un éventuel dommage ou danger généré par une mauvaise application.

Le programme utilitaire matériel, y compris le mode d'emploi, est fourni "EN L'ÉTAT", sans aucune garantie. Posiflex Technology, Inc. réfute toute garantie implicite, y compris entre autres, les garanties implicites de commerciabilité ou d'adaptation à une fin particulière. Vous seul prenez la responsabilité des risques encourus quant à l'utilisation ou aux performances du logiciel et de la documentation.

À PROPOS de ce MANUEL

L'écriture de ce manuel vise à assister l'utilisateur dans l'utilisation du lecteur de bandes magnétiques autonome de la gamme MR2100/MR2200 de produits de point de vente Posiflex. Cette gamme de produits vous offre une excellente flexibilité et fiabilité dans la pratique. Ce manuel couvre les aspects opérationnels et techniques de ces appareils.

Le fabricant de la gamme MR2100/2200 tient à informer l'utilisateur des éventuels changements ou modifications apportés à ce manuel sans préavis, et ce en raison du progrès constant et rapide et des avancées scientifiques et technologiques. L'utilisateur peut obtenir les informations les plus récentes en visitant un de nos sites Web : http://www.posiflex.com ou http://www.posiflex.com.tw ou http://www.posiflexusa.com.

Tous droits strictement réservés. Il est interdit de reproduire la documentation, en intégralité ou en partie, de la stocker dans un système de récupération, ou de la transmettre, quelle qu'en soit la forme ou le moyen, électronique, mécanique, photocopie ou autre, sans l'autorisation écrite expresse et préalable de Posiflex Technology, Inc., éditeur de cette documentation.

Marques commerciales et marques de service

19030901010

CE POSIFLEX est une marque déposée de Posiflex Technology, Inc., fabricant certifié ISO-9001 et ISO-14001. Les autres marques et noms de produits sont des marques commerciales, des marques déposées et des marques de service de leurs propriétaires respectifs.

II. identifications des modèles

Application\Modèles	MR2100	MR2100-JIS2	MR2200
Interface	USB ou RS232 ou PS2	USB ou RS232	USB ou RS232 ou PS2
Tête de lecture	Tête simple ISO	JIS2	Tête bilatérale ISO

III. Caractéristiques

• Caractéristiques du lecteur

Type de carte applicable	ISO 7811	JIS X 6302
Méthode d'alimentation de la carte	Manuel
Sens d'alimentation de la carte	Bi-direction
Fonction lecture / écriture	En lecture uniquement
Vitesse d'alimentation de carte	5 à 55 pouces/sec.	100 à 1200 mm/sec.
Taux d'erreur	Moins de 0,5%	Moins de 0,1%

• Format des données carte

Norme de données	IATA	ABA	THRIFT	JIS I	JIS II
Piste utilisée	Piste 1	Piste 2	Piste 3	(Piste 2)	Côté arrière
Applicable sur les modèles	MR2100-MR2200			MR2100-JIS2
Méthode d'enregistrement	F^2F (FM)
Densité de l'enregistrement	210 BPI	75 BPI	210 BPI	75 BPI	210 BPI
Capacité d'enregistrement caractères / bits	79 / 7	40 / 5	107 / 5	40 / 5	72 / 7

Remarque : Les normes AAMVA et CA DMV sont supportées par les modèles ISO 3 pistes

● Dimensions : 14,5 cm (L) X 4,6 cm (P) X 3,4 cm (H) ● Poids : 490 gm - DEL : double couleur -- vert pour une bonne lecture ou prêt à lire rouge pour un lecture non valide ● Tension nominale : 5 VCC - Intensité nominale : 100 mA max.

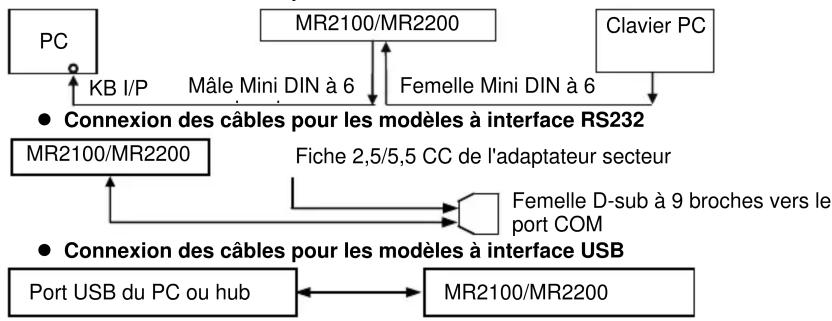

IV. GUIDE de branchement des câbles

- Connexion des câbles pour les modèles KB WEDGE

V. paramètres réglables

Certains paramètres du format de lecture de la gamme MR2100/MR2200 dans l'interface PS/2 KB et dans l'interface USB peuvent se contrôler depuis le logiciel téléchargé sur notre site Web : http://www.posiflex.com. Les modèles PS/2 et USB disposent cependant de paramètres enregistrés automatiquement, même après une mise hors tension et sous tension. Il est également possible de régler certains paramètres en modifiant le matériel, voir la description ci-dessous, s'ils n'ont pas été modifiés par le logiciel. Notez que l'activation de la piste individuelle ne s'applique que lorsque la piste est prise en charge par la tête de lecture physique.

- Pour ISO & JIS2 en mode USB : Paramétrage des cavaliers

(1). P2 : Connecté au câble USB (2). CN3 : ISP (mettre à jour le micrologiciel MCU) (3). CN4 / CN5 : Lecteur de bandes magnétiques ISO (Utilisation en mode "USB KB" ou "HID") (4). CN4 / CN5 : Lecteur de bandes magnétiques JIS2 (Utilisation uniquement en mode "USB KB")

Paramétrage des cavaliers :

Position des cavaliers	J1 J2 J3 J4
Fonction ALT-Num Verr. num. Classe USB				Protocole de démarrage
Ouvert Activer		Envoyer le code touche Verr. num.	Vendor Class pour Linux ou WinCE	Protocole de démarrage pour DOS 6.22
Fermé	Désactiver	S/O	Classe HID pour Windows	Protocole de non démarrage pour Windows
Par défaut	Fermer	Fermer	Fermer	Fermer

- Pour ISO en mode PS2 & RS232 Paramétrage des cavaliers

Pour le mode RS232 :

(1). P1 : Non connecté. (2). P2 : Câble connecté au MB (port COM) et Alimentation : 5V. (3). CN3 : ISP (mettre à jour le micrologiciel MCU) (4). CN4 / CN5 : Lecteur de bandes magnétiques/JIS2 ISO

Paramétrage des cavaliers :

Remarque : Le mode RS232 doit être fermé J3, JP1 ; JP2 ouvert.

Cavalier	J1	J2	J3	J4	J5	J6	JP1	JP2
Fonction	ALT-Num	broche de raccordement/Code fin	PS2/RS232	Piste1 P	ste2 P	ste3	En-tête2x2 RS232	En-tête2x2 PS2
Ouvert	Activer	Activer	PS2	Désactiver	Désactiver	Désactiver
Fermé	Désactiver	Désactiver	RS232	Activer	Activer	Activer
Par défaut			FERMER				FERMER	OUVRIR

Pour le mode PS2 :

(1). P1 : Connecté au PC (port PS2-KB) (2). P2 : Connecté au clavier (3). CN3 : ISP (mettre à jour le micrologiciel MCU) (4). CN4 / CN5 : Lecteur de bandes magnétiques ISO

Paramétrage des cavaliers :

Cavalier	J1 J2	J3 J4 J5 J6	JP1 JP2
Fonction	ALT-Num	broche de raccordement/Code fin	PS2/RS232	Réserver	Réserver	Commutateur à diode p-i-n PS2	En-tête2x2 RS232	En-tête2x2 PS2
Ouvert	Activer	Activer	PS2
Fermé Désactiver		Désactiver	RS232
Par défaut			OUVRIR			OUVRIR	OUVRIR	FERMER

Remarque : Le mode PS2 doit être ouvert J3, J6, JP1 ; JP2 fermé
