MODE D'EMPLOI MR2200 Posiflex

• Fonctionnement bidirectionnel.
• Conception comfortable pour un balayage bilatéral (MR-2200).
• Lecteur de bandes magnétiques à triple pistes intégrées.
• Interface Keyboard Wedge intégrée ou interface RS-232 ou interface USB.
• Decodeur intégré
• Bati en fonte d'aluminium pour les environnements difficiles
  Le lecteur de bandes magnétiques de type 3 pistes peut également dire les cartes AAMVA et CA DMV

Règlement de la FCC

Cot equipement generne, utilise et peut émettre des fréquences radio s'il n'est pas installé et utilise conformément au mode d'emploi, pouvant entrainer des Interférences sur les communications radio. Il a été testé et déclaré conforme aux limites pour apparèels numériques de classe A, conformément à la sous-partie J de la Section 15 des règlements de la FCC, concours pour fournir une protection raisonnable contre les interférences lors de son fonctionnement dans un cadre commercial. Le fonctionnement de cet equipement dans une zone résidentielle peut provoquer des interférences. Le cas échéant, l'utilisateur devra à ses frais prénde les mesures qui s'imposent pour éliminer les EDTes interférences.

LIMITES DE LA GARANTIE

La garantie rend automatique fin si un équipement est ouverte par une personne autre qu'un technicien autorisé. L'utilisateur doit consulter son fournisseur en cas de problème. La garantie est annulée si l'utilisateur ne se conforme pas aux instructions qui accompagnent l'article. Le fabricant ne peut en aucune cas etre tenu comme responsable d'un eventuel dommage ou danger generer par une mauvaise application.

Le programme utilise materiel, y compris le mode d'emploi, est fourni "EN L'ÉTAT", sans aucune garantie. Posiflex Technology, Inc. refute toute garantie implicite y compris entre autres, les garanties implicites de commercialisé ou d'adaptation à une fin particulière. Vous seul prenez la responsabilité des risques encourus quant à l'utilisation ou aux performances duógicl et de la documentation.

L'écriture de ce manuel vise à assister l'utilisateur dans l'utilisation du lecteur de bandes magnétiques autonome de la gamme MR2100/MR2200 de produits de point de vente Posiflex. Cette gamme de produits vous offre une excellente flexibilité et fiabilité dans la pratique. Ce manuel couvres les aspects opérationnels et techniques de ces apparèels.

Le fabricant de la gamme MR2100/2200 tient a informer l'utiliser des eventuels changements ou modifications apportes à ce manuel sans préavis, et ce en raison du progrès constant et rapide et des avances scientifiques et technologiques. L'utiliser peut oblirer les informations les plus récentes en visiter un de nos sites Web : http://www-posiflex.com ou http://www-posiflex.com.tw ou http://www-posiflexusa.com.

Tous droits strictement réservés. Il est interdit de reproductive la documentation, en intégralité ou en partie, de la stocker dans un système de récapération, ou de la transmettre, qu'elle qu'en soit la forme ou le moyen, électronique, mécanique, photocopie ou autre, sans l'autorisation écrite expresses et prétable de Posiflex Technology, Inc., éditeur de cette documentation.

MARQUES COMMERCIALES ET MARQUES DE SERVICERéférence :

19030901010

POSIFLEX est une marque deposee de Posiflex Technology, Inc. fabricant certifie ISO-9001 et ISO-14001. Les autres marques et noms de produits sont des marques commerciales, des marques deposes et des marques de service de leurs propriétaires respectifs.

II. IDENTIFICATIONS DES MODELES

Modèles Application	MR2100	MR2100-JIS2	MR2200
Interface	USB ou RS232 ou PS2	USB ou RS232	USB ou RS232 ou PS2
Tête de lecture	Tête simple ISO	JIS2	Tête bilatérale ISO

III. CHARACTERISTIQUES

• Caracteristiques du lecteur

Type de carte applicable	ISO 7811	JIS X 6302
Méthode d'alimentation de la carte	Manuel
Sens d'alimentation de la carte	Bi-direction
Fonction lecture / écriture	En lecture uniquement
Vitesse d'alimentation de carte	5 à 55 pouces/sec.	100 à 1200 mm/sec.
Taux d'erreur	Moins de 0,5%	Moins de 0,1%

Format des données carte

Norme de données	IATA	ABA	THrift	JIS I	JIS II
Piste utilisée	Piste 1	Piste 2	Piste 3	(Piste 2)	Côté arrêté
Applicable sur les modèles	MR2100-MR2200			MR2100-JIS2
Méthode d'enregistrement	F°F (FM)
Densité de l'enregistrement	210 BPI	75 BPI	210 BPI	75 BPI	210 BPI
Capacité d'enregistrement caractères / bits	79 / 7	40 / 5	107 / 5	40 / 5	72 / 7

Remarque : Les nomes AAMVA et CADMV sont supportees par les modèles ISO 3 pistes

• Dimensions : 14,5 cm (L) X 4,6 cm (P) X 3,4 cm (H)
• Poids: 490 gm
  DEL : double couleur -- vert pour une bonne lecture ou pré à lire rouge pour un lecture non valide
• Tension nominale : 5 VCC
  Intensité nominale : 100 mA max.

IV. GUIDE DE BRANCHEMENT DES CÂBLES

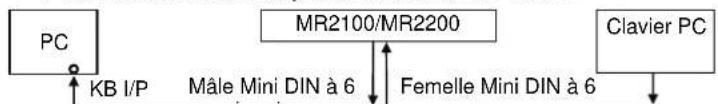

• Connexion des cables pour les modèles KB WEDGE

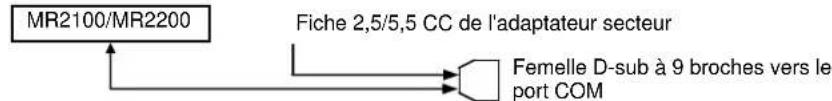

• Connexion des cables pour les modèles à interface RS232

• Connexion des cables pour les modèles à interface USB

V. PARAMÉTRES RÉGLABLES

Cerains parametes du format de lecture de la gamme MR2100/MR2200 dans l'interface PS/2 KB et dans l'interface USB peuvent se contrcler depuis le logiciel telecharge sur notre site Web : http://www-posiflex.com. Les modeles PS/2 et USB disponible cependant de parametes enregistrres automatiquement, meme après une mise hors et sous tension. Il est egallement possible de regler certains parametes en modifier le matériel, voir la description ci-dessous, s'il n'ont pas ete modifiés par le logiciel. Notez que I'activation de la piste individuelle ne s'applique que lorsque la piste est prise en charge par la tete de lecture physique.

• Pour ISO & JIS2 en mode USB Paramétrage des cavaliers

(1). P2: Connecté au cable USB
(2).CN3:ISP (mettre a jour le micrologiciel MCU)
(3). CN4 / CN5 : Lecteur de bandes magnétiques ISO (Utilisation en mode "USB KB" ou "HID")
(4). CN4 / CN5 : Lecteur de bandes magnétiques JIS2 (Utilisation uniquement en mode "USB KB")

Paramétrage des cavaliers :

Position des cavaliers	J1 J2 J3 J4
Fonction ALT-Num Verr. num. Classe USB				Protocole de démarrage
Ouvert Activer		Envoyer le code touche Verr. num.	Vendor Class pour Linux ou WinCE	Protocole de démarrage pour DOS 6.22
Fermé	Désactiver	S/O	Classe HID pour Windows	Protocole de non démarrage pour Windows
Par défaut	Fermer	Fermer	Fermer	Fermer

• Pour ISO en mode PS2 & RS232 Paramétrage des cavaliers

Pour le mode RS232

(1). P1: Non connecté.
(2). P2: Câble connecté au MB (port COM) et Alimentation : 5V.
(3).CN3:ISP (mettre a jour le micrologiciel MCU)
(4).CN4/ CN5:Lecteur de bandes magnétiques/JIS2 ISO

Paramétrage des cavaliers :

Cavalier	J1	J2	J3	J4	J5	J6	JP1	JP2
Fonction	ALT-Num	broche de raccordement/Code fin	PS2/RS232	Piste1	Pste2	Pste3	En-tête2x2RS232	En-tête2x2PS2
Ouvert	Activer	Activer	PS2	Désactiver	Désactiver	Désactiver
Fermé	Désactiver	Désactiver	RS232	Activer	Activer	Activer
Par défaut			FERMER				FERMER	OUVRIR

Remarque: Le mode RS232 doit être fermé J3, JP1; JP2 ouvert.

Pour le mode PS2 :

(1). P1: Connecté au PC (port PS2-KB)
(2). P2: Connecté au clavier
(3). CN3: ISP (mettre à jour le micrologiciel MCU)
(4).CN4/ CN5:Lecteur de bandes magnétiques ISO

Paramétrage des cavaliers :

Cavalier	J1 J2	J3 J4 J5 J6 JP1 JP2
Fonction	ALT-Num	broche de raccordement/Code fin	PS2/RS232	Réserver	Réserver	Commutateur à diode p-i-n PS2	En-tête2x2RS232
Ouvert	Activer	Activer	PS2
Fermé Désactiver		Désactiver	RS232
Par défaut			OUVRIR			OUVRIR	OUVRIR

Remarque: Le mode PS2 doit être ouvert J3, J6, JP1; JP2 fermé
