H412 34ASFSGW - Chauffage KING - Notice d'utilisation et mode d'emploi gratuit

Marque	King
Modèle	H412 34ASFSGW
Type de produit	Radiateur infrarouge
Élément chauffant	Tube de quartz
Montage	Suspendu au plafond ou encastré sur surface non combustible
Orientation	Horizontale uniquement
Dégagement minimum - Mur le plus proche	610 mm (24 po)
Dégagement minimum - Plafond	610 mm (24 po)
Dégagement minimum - Plancher	1830 mm (72 po)
Température ambiante maximale	40 °C
Protection électrique	Fusibles à action rapide ou disjoncteurs
Mise à la terre	Système de fuite à la terre adéquat requis
Entretien du réflecteur	Nettoyage avec eau et savon doux
Inspection périodique	Vérifier visuellement la présence de points chauds sur l'élément
Remplacement de l'élément	Remplacer si un point chaud apparaît
Garantie	18 mois à compter de l'expédition ou 12 mois de mise en service
Fabricant	CCI Thermal Technologies Inc.
Installation	Par un personnel qualifié selon les codes électriques en vigueur
Réglage d'inclinaison	Vis de réglage pour angle horizontal
Précautions	Éloigner les matériaux inflammables ; risque d'incendie et d'explosion
Compatibilité d'alimentation	Voir la plaque signalétique pour la tension et la puissance

FOIRE AUX QUESTIONS - H412 34ASFSGW KING

Comment installer le radiateur infrarouge King H412 ?

L'installation doit être réalisée par un personnel qualifié conformément aux codes électriques locaux. Le radiateur peut être suspendu au plafond à l'aide de chaînes ou de tiges filetées, ou encastré sur une surface non combustible. Respectez les dégagements minimums indiqués dans la notice.

Quels sont les dégagements minimums requis ?

Les dégagements minimums pour le modèle H412 sont : 610 mm du mur le plus proche, 610 mm du plafond, et 1830 mm du plancher. Consultez le tableau 1 de la notice pour les variantes selon les normes.

Comment nettoyer le réflecteur ?

Le réflecteur doit être nettoyé périodiquement avec un linge imprégné d'eau et de savon doux. Évitez tout contact de l'eau ou de la moisissure avec les extrémités des éléments chauffants et les terminaux de connexion.

Que faire si l'élément chauffant présente un point chaud ?

Si un point chaud devient visible sur l'élément chauffant, cela indique un défaut. Pour des raisons de sécurité, remplacez immédiatement l'élément par une pièce d'origine.

Comment raccorder l'alimentation électrique ?

Débranchez l'alimentation principale. Retirez les couvercles des boîtiers de terminaison. Raccordez les fils d'alimentation et de mise à la terre aux fils de raccord conformément au schéma. Utilisez un conduit rigide pour les modèles étanches. Ne tirez pas sur les fils d'alimentation.

Quelle est la garantie de l'appareil ?

La garantie couvre les défauts de matériel ou de main-d'œuvre pendant 18 mois à compter de l'expédition ou 12 mois après la mise en service, selon la première éventualité. Les éléments chauffants ne sont pas garantis.

Puis-je monter le radiateur en position verticale ?

Non, pour les modèles à tube de quartz (comme le H412), le montage doit être uniquement horizontal. Les radiateurs à tubes métalliques peuvent être montés dans toutes les positions.

Comment remplacer l'élément chauffant en quartz ?

Débranchez l'alimentation. Retirez les couvercles des boîtiers de terminaison. Dévissez la vis d'ancrage d'un support de retenue, glissez le support de céramique de côté. Retirez l'élément défectueux et installez le nouveau en suivant la procédure inverse. Nettoyez la gaine de quartz avec un linge imprégné d'alcool avant la mise sous tension.

Que faire si la résistance de l'élément est inférieure à 1 MΩ ?

Si la lecture de résistance est inférieure à 1 MΩ, l'élément doit passer par une procédure de séchage avant d'être mis sous tension. Consultez le fabricant pour les détails de la méthode à suivre.

Quelles précautions de sécurité respecter ?

Maintenez tous les matériaux inflammables à une distance de sécurité de la source radiante. Le radiateur ne doit pas être utilisé dans des endroits où des vapeurs, gaz ou liquides inflammables sont présents. Installez un système de mise à la terre adéquat et utilisez des fusibles ou disjoncteurs appropriés.

MODE D'EMPLOI H412 34ASFSGW KING

AVERTISSEMENT SUR LES DANGERS DE FEU ET D'EXPLOSION - Durant l'opération, prendre les précautions nécessaires pour vous assurer que tout matériel inflammable soit toujours tenu à une distance sécuritaire de la source d'énergie radiante. Ce radiateur infra-rouge n'est pas conçu pour les endroits hazardeux où il pourrait y avoir des vapeurs inflammables, des gaz ou liquides ou n'importe quels autres combustibles serait lient. Vous rappeler que les objets placés sous un radiateur infrarouge peuvent requérir une certaine période de temps avant d'atteindre des températures stables. Si vous avez un doute quant à la convenance de l'appareil pour l'application prévue, vérifier auprès du manufactured pour obtaining les recommendations déquates. Le manque de se conformer peut avoir comme conséquence des blessures et/ou des dommages aux biens.

Description

1.0 Les radiateurs infrarouges, OKB, OKD & OKH, sont conçus pour le chauffage de compartiments dans des endroits non dangereux et non exposés à la pluie, la neige ou les éclaboussures et, là où la présence d'éléments chauffants ayant une température surfacique de plus de 1382^(750^) ne présente pas de risques d'incendie ou d'explosion. Ce radiateur ne présente aucun risque si l'installation, l'opération et l'entretien respectent ces instructions. 2.0 Les radiateurs sont disponibles avec élément tubulaire métallique, tube de quartz ou lampe de quartz. Le tube métallique est recommandé pour les applications exposées à des vibrations ou impacts mécaniques majeurs. Les tubes et les lampes de quartz sont très fragiles et doivent être manipulés avec soin. Les radiateurs à tubes et lampes de quartz ne sont pas recommandés pour les applications exposées à des vibrations ou impacts mécaniques majeurs. 3.0 Pour éviter les dommages durant le transport, les tubes ou lampes de quartz ne sont pas installés dans l'appareil lors de l'expédition. 4.0 Un minimum de manutention des gaines de quartz est recommandé car la contamination de la gaine peut sensiblement réduire la durée de vie utile de la source de chaleur.

Installation

Le concepteur de système est responsable de la sécurité de cet équipement, un système de contrôle ainsi qu'un dispositif de sécurité de secours ajustat doivent être installés. Le manque de se conformer peut avoir comme conséquence des blessures et/ou des dommages aux biens.

Le raccordement électrique doit être exécuté par un personnel qualifié et selon les codes de l'électricité en vigueur.

5.0 Vérifier que le voltage et le wattage sur la plaque signalétique sont souhaitables pour votre source d'électricité disponible. Ne jamais connecter le radiateur à une source électrique différente de celle inscrite sur la plaque signalétique de ce produit.

6.0 Espacement minimum des combustibles lorsque l'unité de chaudiage est montée et installée horizontalement tel qu'indiqué dans le tableau 1 suivant. 7.0 Pour le montage avec chaînes, insérer les boulons à oeil fournis dans les trous filés 1/4-20 situés sur les dessus des plaques de bout en aluminium coulé. Utiliser la vis d'ancrage pour fixer le boulon à oeil dans la plaque coulée à l'endroit préféré. Attacher les chaînes dans les boulons à oeil et suspendre l'appareil au

Tableau 1		UL OKB, OKD & OKH OKB USL CNL DKH	CSA
			OKD & USL	OKD & CUS
A.	Du mur le plus pres	24"(610 mm)	15"(380mm)	10"(254mm)
B.	Du bout du radiateur au mu	24"(610 mm)	12"(305mm)	39"(1000mm)
C.	Du plafont	24"(610 mm)	15"(380mm)	15"(380mm)
D.	Du planché	72"(1830 mm) [96"(2400 mm)	-	-
E.	Entre les radiateur	36"(915 mm)	-	-

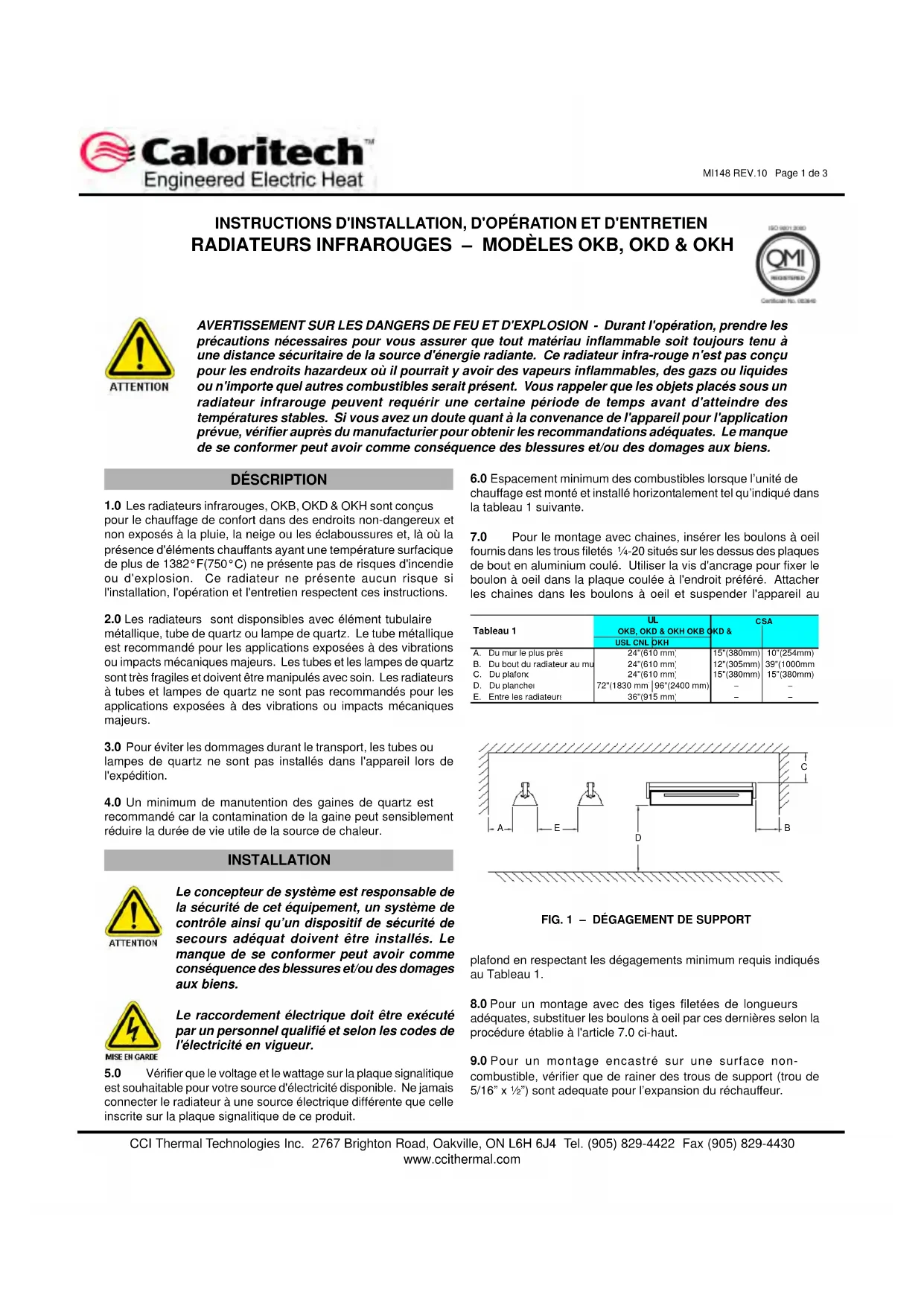

FIG.1 - DEGAGEMENT DE SUPPORT

plafond en respectant les dégagements minimum requis indiqués au Tableau 1.

8.0 Pour un montage avec des tiges filétées de longueurs adéquates, substituer les boulons à oeil par ces dernières selon la procédure établie à l'article 7.0 ci-haut. 9.0 Pour un montage encastré sur une surface noncombustible, vérifier que de rainer des trous de support (trou de 5 / 16'' × 112 ) sont adequats pour l'expansion du réchauffeur.

10.0 Ces réchauffeurs sont prévus pour être installés dans une température ambiantemaximum de 40°C.

ATTENTION

Pour les éléments à gaines métalliques, la contamination de l'iso1ation ou l'accumulation d'humidité peut causer un problème à la gaine de l'élément, générant un arc électrique et laissant couler du métal en fusion. Installer un système de fuite à la terre adéquat pour prévenir des blessures et/ou des dommages aux biens.

11.0 Les boîtiers de raccordement à chacune des extrémités ont un volume de 56 po^3(917cm^3) pour OKH et OKD et 12 in³(196 cm³) pour OKB. 12.0 Les fils de raccordement doivent pouvoir supporter une température de 194^(90^). Un câble armé flexible est fortement recommandé pour les applications protégées des conditions climatiques extérieures. 13.0 Pour protection de court-circuit, les unités de chauffage doivent être protégées avec des fusibles à action rapide ou disjoncteurs dont l'ampérage inscrit sur la plaque signalétique en conformité avec le code électrique local.

ATTENTION

Les radiateurs à tube de quartz ou lampe de quartz doivent être montés horizontalement seulement. Les radiateurs à tubes métalliques peuvent être montés en toutes positions désirées.

14.0 Pour le raccordement (tous les appareils, à l'exception du modèle de type R), retirer la canalisation supérieure afin d'y installer le raccord pour conduit et raccorder les fils d'alimentation et de mise à la terre aux fils de raccord. Replacer la canalisation jusqu'au prochain service. L'appareil de type R possède un boîtier résistant à l'humidité qui recouvre les terminaux d'un élément tubulaire formé en U. Utiliser un conduit rigide (1 / 2) pour assurer l'étanchéité.

ATTENTION

En faisant les raccordements au radiateur, NE TIREZ PAS les fils d'alimentation du couvercle. Tirer les fils peut éliminer la boucle d'expansion à la connection du bout de l'élément et peut endommager l'isolation des fils.

15.0 Suivre la procédure ci-après, ref. Fig. 2, pour un tube ou lampe de quartz lors de l'installation:

15.1 Débrancher l'alimentation principale. 15.2 Retirer les couvercles des boîtiers de terminaison aux deux extrémités de l'appareil. 15.3 Retirer la vis d'ancrage sur un des supports de retenue et glisser le support de céramique de l'élément de côte. 15.4 Faire passer le fil d'alimentation de l'objet dans le trou du support de céramique à l'extrémité fixe en premier lieu. Glisser le support de céramique (retiré au par. 15.3) par-dessus l'objet, de telle sorte que l'objet est maintenant contenu entre les deux supports de céramique et revisser la vis d'ancrage. 15.5 Dévisser légèrement la vis du terminal électrique sur le bloc de céramique pour exécuter le raccordement de l'alimentation électrique.

15.6 Pour raccorder le fil de l'objet, glisser les supports de céramique aussi loin que possible vers le centre de la fixture et boucler le fil de l'objet au terminal électrique en laissant très peu de jeu dans le fil. (Veuillez noter que les supports de céramique sont conçus pour glisser librement lors de l'expansion thermique de l'objet et les fils de raccord 'tendus' permettent de retenir l'objet en position).

15.7 Raccorder les fils d'alimentation aux terminaux électriques et remettre en place les couvercles des boîtiers de terminaison. 15.8 Avant de mettre sous tension, essuyer la gaine de quartz et le réflecteur à l'aide d'un linge imbibé d'alcool.

FIG.2- INSTALLATION ELECTRIQUE POUR RADIATEUR DE QUARTZ

ATTENTION

Pour les éléments à gaines métalliques, vous devez en premier lieu effectuer une lecture de la résistance. Les éléments n'atteignant pas 1MΩ doivent passer par une méthode de séchage. Veuillez s'il vous plaît consulter le fabricant pour les détails sur la méthode à suivre si l'objet a moins de 1MΩ.

16.0 Serrer la vis de réglage dans la pièce coulée d'extrémité (une extrémité seulement) après avoir installé le radiateur et avoir réglé l'angle d'inclinaison horizontale. Cette vis doit être serrée même si le radiateur n'est pas incliné. 17.0 Mettre l'appareil sous tension à la tension indiquée sur la plaque signalétique et vérifier visuellement si l'élément glisse librement dans ses supports lorsqu'il prend de l'expansion. (Un léger fléchissement au centre de l'élément est normal tout spécifique sur les appareils de longueurs importantes.) 18.0 Les radiateurs, avec éléments tubulaires métalliques, qui n'ont pas été en operation pour une période prolongée, doivent être remis en operation sous surveillance pour les premières trente minutes.

Entretien

ATTENTION

Coupez l'alimentation avant tout installation ou entretien de ce radiateur. Sinon un bris pourrait occasionner des blessures et/ou des dommages aux biens. Tout entretien doit être fait par une personne qualifiée et accréditée par le code électrique local.

19.0 Comme mesure de sécurité et pour éviter des arrêts d'opération non prévus, replacer l'élément chauffant si un point chaud devient visible sur la partie chauffante de l'élément.

ATTENTION

Pour les éléments à gaines métalliques, après toute maintenance, avant d'énergiser, vous devez en premier lieu effectuer une lecture de la résistance. Les éléments n'atteignant pas 1MΩ doivent passer par une procédure de séchage. Veuillez s'il vous plaît consulter le fabricant pour les détails sur la procédure à suivre si l'objet a moins de 1MΩ.

20.0 Les réflecteurs doivent être inspectés à l'œil périodiquement et nettoyés avec de l'eau et un savon doux. Faites attention qu'il n'y ait pas d'eau ou de moisissure qui entre en contact avec les bouts des éléments à gaines métalliques ainsi qu'aux terminaux de connections.

Garantie

CCI Thermal Technologies Inc. garantit à l'acheteur de chaque produit neuf que toute pièce du-dit produit faisant preuve d'un défaut de matériel ou de main-d'œuvre dans des conditions d'utilisation normale et dans une période de 18 mois suivant la date de l'expédition ou 12 mois suivant la date de mise en opération (selon la première éventualité) sera réparée ou remplacée sans frais. Tel défaut doit être porté à l'attention du bureau de la Compagnie ou du produit a été acheté; lequel est autorisé à faire réparer ou à remplacer ledit produit conformément aux conditions de la présente garantie.

La Compagnie n'assumera aucune responsabilité pour toutes dépenses encourues en installation, mise hors service, frais de transport ou pour dommages de quelque nature que ce soit, y compris dommages fortuits ou implicites. Certains états et certaines provinces n'acceptent pas une exclusion ou limitation des dommages fortuits ou implicites de sorte que l'exclusion ou la limitation précédemment mentionnée ne s'applique peut-être pas à votre cas.

Etant donné que nous ne pouvons pas anticiper ou contrôler les conditions dans lesquelles nos produits sont utilisés, nous n'assumons aucune responsabilité pour la sécurité et l'aptitude de nos produits lorsqu'ils sont utilisés seuls ou en combinaison avec d'autres produits. Les essais de sécurité et d'aptitude doivent être faits par l'utilisateur.

Cette garantie n'est pas applicable si, à l'avis de la Compagnie, le dommage ou la défaillance a été le résultat d'un accident, d'une altération, d'un mauvais usage ou usage abusif, ou d'un fonctionnement à une alimentation électrique incorrecte. Ce qui précède remplace tout autre garantie explicite ou implicite. CCI Thermal Technologies Inc. n'assume ni n'autorise aucune personne d'assumer pour elle tout autre obligation ou responsabilité se rapportant au-dit produit.

La longévité d'un élément radiant est largement dépendante de l'application dans laquelle il est utilisé, de l'utilisation et du cyclage. Pour ces raisons, nous ne fournissons pas de garantie sur l'élément.

CCI Thermal

Technologies Inc.
