KS693 - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial 3 voies
Marque	KICKER
Modele	KS693
Taille du woofer	6 x 9 pouces (150 x 230 mm)
Taille du medium	2 pouces (50 mm)
Taille du tweeter	0,75 pouce (20 mm)
Impedance nominale	4 ohms
Puissance RMS recommandee	6 - 100 W
Puissance de crete	300 W
Sensibilite	92 dB (1 W / 1 m)
Reponse en frequence	30 Hz - 21 kHz
Diametre du trou de montage	152 x 217 mm (ovale)
Profondeur de montage (dessus)	23,1 mm
Profondeur de montage (totale)	81 mm
Depassement du tweeter	8,6 mm
Materiau du cone du woofer	Polypropylene
Materiau de la suspension du woofer	Santoprene
Materiau de la membrane du tweeter	Titane
Aimant du tweeter	Neodyme
Type de tweeter	Dome
Grille incluse	Oui (verrouillable)
Cablage recommande	Fil de calibre 16 ou superieur
Utilisation	Montage sans enceinte (free-air)
Garantie	Internationale (consulter revendeur)
Avertissement	Niveaux sonores eleves pouvant endommager l'ouie

FOIRE AUX QUESTIONS - KS693 KICKER

Comment brancher les haut-parleurs KS693 ?

Utilisez un fil de calibre 16 ou superieur. Les haut-parleurs ont une impedance nominale de 4 ohms et fonctionnent avec toute source ou amplificateur concu pour une charge de 4 ohms. Assurez-vous que l'amplificateur supporte cette impedance.

Puis-je utiliser ces haut-parleurs sans enceinte ?

Oui, les KS693 sont concus pour un montage sans enceinte (free-air). Leur fonctionnement optimal ne necessite pas d'enceinte close, mais il est important d'isoler l'avant et l'arriere du haut-parleur.

Quelle est la profondeur de montage requise ?

La profondeur de montage totale est de 81 mm (3 3/16 pouces). La profondeur depuis la surface superieure est de 23,1 mm. Verifiez l'espace disponible avant l'installation.

Les grilles sont-elles incluses avec les KS693 ?

Oui, les grilles sont incluses et sont verrouillables (voir tableau des caracteristiques). Elles protegent le haut-parleur tout en laissant passer le son.

Quel amplificateur recommandez-vous pour les KS693 ?

Tout amplificateur ou source capable de delivrer une puissance RMS comprise entre 6 et 100 W sous 4 ohms convient. Pour de meilleures performances, associez-les a un amplificateur KICKER IX ou ZX.

Comment nettoyer les haut-parleurs KS693 ?

Utilisez un chiffon sec et doux pour enlever la poussiere. Evitez les produits chimiques ou abrasifs qui pourraient endommager la membrane ou la suspension.

Puis-je installer les KS693 dans une portiere de voiture ?

Oui, mais verifiez que la profondeur de montage (81 mm) n'interfere pas avec les mecanismes de la vitre ou de la portiere. Utilisez eventuellement une bagu
ue de renforcement pour rigidifier le panneau.

Quelle est la garantie des KS693 ?

La garantie est internationale. Contactez votre revendeur ou distributeur KICKER pour connaitre les procedures specifiques a votre pays.

Les tweeters sont-ils orientables ?

Non, les tweeters de type dome en titane sont fixes. L'orientation est definie par la conception du haut-parleur pour une diffusion optimale.

Comment eviter d'endommager mon ouie avec ces haut-parleurs ?

Reglez le volume a un niveau raisonnable. Un son distordu est plus dangereux qu'un son clair au meme volume. Si vous ressentez une douleur, baissez immediatement le volume.

MODE D'EMPLOI KS693 KICKER

Haut-parleurs Coaxiaux KS

Manuel d'utilisation

MODELS: KS35 / KS40 / KS46 / KS410 / KS525

KS60 / KS65 / KS68 / KS69 / KS693

Authorized KICKER Dealer:

Purchase Date:

Speaker Model Number:

Revendeur agréé KICKER :

Numéro de modèle haut-parleur :

Coaxiaux KS

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automobile dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir.

Câblage

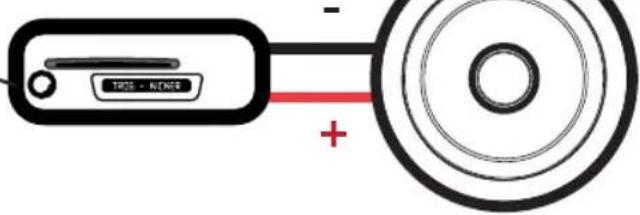

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

amplificateur / source

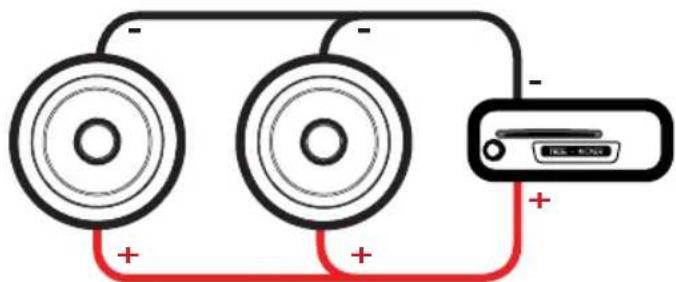

Deux haut-parleurs à une parallèle seule

Deux haut-parleurs à une chaîne seule

Taille du wootor, in (mm)	3 1/2 (89)	4 (100)	4x6 (100x160)	4x10 (100x250)	5 1/4 (130)	6 (160)	6 1/2 (165)	6x8 (150x200)	6x9 (150x230)	6x9 (150x230)
Taille du moyenne, in (mm)	-	-	-	-	-	-	-	-	-	2 (50)
Taille du tweeter, in (mm)	1/2 (13)	1/2 (13)	1/2 (13)	1/2 (13)	3/4 (20)	3/4 (20)	3/4 (20)	3/4 (20)	1 (25,4)	3/4 (20)
Impédance, (résistance CC)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)	4 (3)
Plage de puissance, Wafta RMS	6-20	6-30	6-30	6-35	6-45	6-65	6-65	6-60	6-90	6-100
Pc de tenue en puissance, (RMS)	40	60	60	70	135	195	195	180	270	300
Sensiolité à 1 W, 1 m	88	88	85	86	90	90	90	90	92	92
Plage de fréquence effective, Hz	80-20k	60-20k	50-20k	45-20k	45-21k	43-21k	40-21k	45-21k	30-21k	30-21k
Diamètre du trou de montage, in (mm)	3 3/16 (81)	3 11/16 (94)	3 1/2x5 3/4(89x146)	3 7/8x9 5/16(98x237)	4 9/16 (116)	5 (127)	5 5/8 (143)	5x7 (127x178)	6x8 9/16(152x217)	6x8 9/16(152x217)
Prof. de montage à la surface supérieure,in (mm)	,31 (8)	,42 (10,7)	,22 (5,7)	,23 (5,9)	,57 (14,4)	,83 (21,2)	,73 (18,6)	,01 (.31)	,57 (14,5)	,91 (23,1)
Profondour de montage à la baso, in (mm)	1 9/16 (40)	1 3/16 (46)	1 3/16 (46)	2 7/16 (62)	2 (51)	1 15/16 (49)	2 1/8 (54)	2 3/8 (60)	3 3/16 (81)	3 3/16 (81)
Dépassement du haut-parleur d'aigus, in (mm)	,09 (2,4)	,09 (2,3)	,06 (1,5)	,05 (1,2)	,15 (3,9)	,47 (11,9)	,48 (12,1)	0	0	,34 (8,6)
Verrouiller par les grilles	No	Oui	No	No	Oui	Oui	Oui	No	Oui	Oui
Matériau de l'aiment de haut-parleur d'aigus	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme	Néodyme
Matériau de la membrane de haut-parleurd'aigus	PEN (polyethylene naphthalate)	PEN (polyethylenenaphthalate)	PEN (polyethylene naphthalate)	PEN (polyethylenenaphthalate)	Titane	Titane	Titane	Titane	Titane	Titane
Type de haut-parleur d'aigus	Dôme équilbré	Dôme équilbré	Dôme équilbré	Dôme équilbré	Dôme	Dôme	Dôme	Dôme	Dôme	Dôme
Matériau du cône de haut-parleur de graves	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matériau de la bourou de haut parleur de graves	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene	Santoprene

Montage du WOOFER

Les coaxiaux Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Dans le cas du remplacement de haut-parleurs d'origine en utilisant les mêmes emplacements, il peut être nécessaire d'agrandir les découpes de haut-parleurs et de percer de nouveaux trous pour les vis, à l'aide d'un foret de 2,5 mm. Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

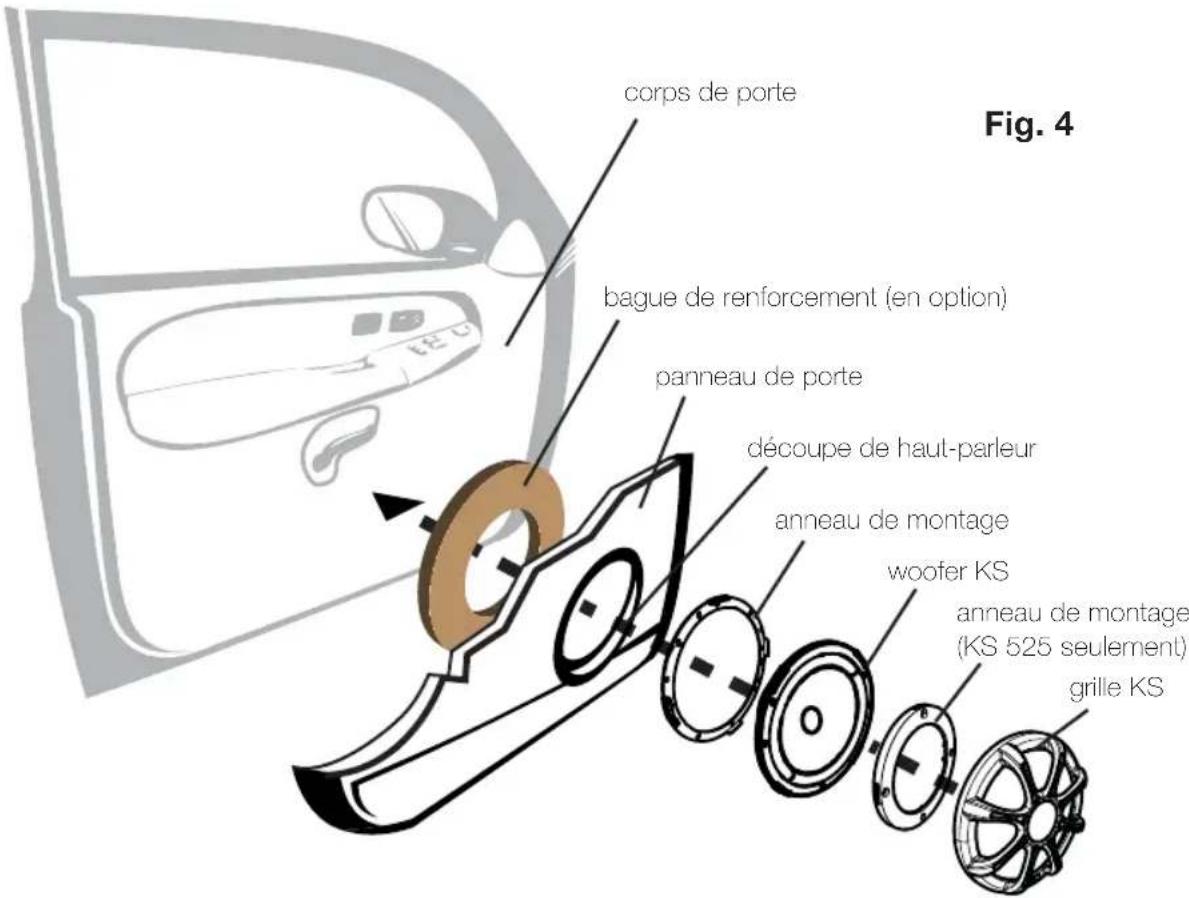

Si les emplacements des découpes de haut-parleurs obligent à couper des parties métalliques, évitez la structure et les renforts métalliques. Si le poids du haut-parleur est excessif pour la portière et sa garniture, un anneau de renforcement facultatif (morceau de bois mince ou panneau de fibres de bois de densité moyenne) peut être fixé ou collé à la portière. Montez le haut-parleur dans le véhicule conformément à la figure 4.

Astuce de pro : Vous êtes un KICKER IX ou ZX Stereo-Amplificateur, un caisson d'extrêmes graves, et quelques câbles loin d'un grand système de stéréo ! Les stereo-amplificateurs de IX le font facile à améliorer le basse balancer-solide avec votre radio existante. S'il vous plaît demander votre négociant de stéréo des montées d'Amplificateur de IX.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Les haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouïe de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouïe que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouïe de façon irréversible. Réglez le volume en faisant preuve de bon sens !

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs Kicker sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos clients le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.

P. O. Box 459 • Stillwater, Oklahoma 74076 • USA • [phone] 20100728+C-11KSCoax
