Caravanman 65 Premium V2 - Recepteur MEGASAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne satellite motorisée pour camping-car
Marque	Megasat
Modèle	Caravanman 65 Premium V2
Dimensions (rétractée)	66,0 x 20,0 x 87,0 cm (L x H x P)
Poids de l'antenne	12,1 kg
Alimentation électrique	12-24 V DC, 10 A max
Fréquence d'entrée satellite	10,7 - 12,75 GHz (bande Ku)
Gain d'antenne	35,1 dBi @ 11,8 GHz
Polarisation	Verticale / Horizontale
Moteur	Moteur DC à 2 axes
Plage de rotation (azimut)	360° (20° par seconde)
Plage d'inclinaison (élévation)	0° à 75° (10° par seconde)
Satellites programmés	Astra 1 (19,2°E), Astra 2 (28,2°E), Astra 3 (23,5°E), Hotbird (13°E), Thor (0,8°W), Eutelsat 9B (9°E)
Nombre d'abonnés	1
Température de fonctionnement	-15°C à +50°C
Température de stockage	-30°C à +70°C
Connexions	Entrée LNB, sortie LOOP OUT, panneau de commande, moteur, alimentation, USB, Bluetooth
Contrôle	Panneau de commande mural et application smartphone (Megasat 65/85 V2)
Fonctions principales	Recherche automatique de satellite, réglage fin, mise à jour firmware par USB ou app, gestion des erreurs avec codes LED
Sécurité	Arrêt automatique en roulant (câble allumage), rétraction en veille, protection surintensité
Installation	Montage sur toit par collage ou vissage, traversée de toit incluse

FOIRE AUX QUESTIONS - Caravanman 65 Premium V2 MEGASAT

Comment installer l'antenne sur le toit du véhicule ?

L'installation doit être réalisée par un professionnel. Nettoyez la surface, appliquez l'adhésif fourni sur le toit, placez la base de l'antenne et fixez-la avec du ruban adhésif pendant le durcissement (48h à 18°C). Vous pouvez également visser la base pour plus de sécurité. Assurez-vous que le toit est suffisamment stable.

Comment effectuer une mise à jour du firmware ?

Deux méthodes : 1) Sur clé USB formatée en FAT32, copiez le fichier firmware depuis www.megasat.tv, insérez-la dans le port USB avant de mettre sous tension. La mise à jour démarre automatiquement. 2) Via l'application Megasat 65/85 V2 : si une mise à jour est disponible, suivez les instructions dans l'application. Ne coupez jamais l'alimentation pendant la mise à jour.

Que faire si l'antenne ne trouve pas le satellite ?

Vérifiez qu'aucun obstacle (arbre, bâtiment) ne bloque le signal. Assurez-vous que le firmware est à jour. Vérifiez les connexions des câbles LNB et de commande. Si l'erreur persiste, le code d'erreur 20 s'affiche. Essayez de sélectionner un autre satellite ou effectuez une mise à jour du transpondeur.

Comment utiliser l'application Megasat 65/85 V2 ?

Téléchargez l'application depuis l'App Store ou Google Play. Activez le Bluetooth de votre mobile. Sur l'unité de commande, maintenez enfoncé le bouton ⏻ jusqu'au bip. L'appareil mobile détecte l'unité. Dans l'application, vous pouvez sélectionner le satellite, ouvrir/fermer l'antenne, effectuer des réglages manuels et consulter les codes d'erreur.

Quels satellites sont préprogrammés ?

Les satellites suivants sont programmés en usine : Astra 1 (19,2° Est), Astra 2 (28,2° Est), Astra 3 (23,5° Est), Hotbird (13° Est), Thor (0,8° Ouest) et Eutelsat 9B (9° Est). Vous pouvez les sélectionner via le panneau de commande ou l'application.

Comment régler manuellement l'inclinaison (skew) du LNB ?

Desserrez les deux vis sous le LNB, ouvrez le couvercle, tournez le LNB vers la gauche ou la droite selon les valeurs de skew pour votre région (ex. Paris : -7,2° pour Astra 1). Refermez et serrez les vis. Ce réglage n'est généralement pas nécessaire en Europe centrale.

Comment rétracter l'antenne avant de rouler ?

Appuyez sur le bouton ⏻ à l'avant de l'unité de commande. L'antenne se rétracte complètement puis le système s'éteint. Vérifiez visuellement qu'elle est bien rétractée avant chaque voyage. Le système est également conçu pour se rétracter automatiquement si le moteur du véhicule est démarré (câble d'allumage connecté).

Quelle est la consommation électrique de l'antenne ?

L'antenne nécessite une alimentation de 12 à 24 V DC avec un courant maximal de 10 A. La consommation réelle dépend de l'état (recherche, réglage fin, veille). Utilisez un fusible adapté sur le câble d'alimentation.

Puis-je utiliser l'antenne lorsque le véhicule est en mouvement ?

Non, ce système n'est pas conçu pour une utilisation en marche. L'utilisation en mouvement peut endommager l'antenne et le véhicule, et présente un danger pour la sécurité. L'antenne doit être rétractée pendant le déplacement.

Que signifie le code d'erreur 1 affiché par les LED ?

L'erreur 1 (LED 1 allumée) indique un défaut du capteur de hauteur lors de l'ouverture de l'antenne. Vérifiez que le câble de commande est correctement connecté des deux côtés (unité de commande et antenne). Si le problème persiste, contactez un revendeur agréé.

MODE D'EMPLOI Caravanman 65 Premium V2 MEGASAT

Instructions d'utilisation

Important!!!

Veuillez effectuer une mise à jour avant la première mise en service de l'antenne, avec l'application „Megasat 65/85 V2“!

1. Introduction

1.1 Informations générales....03 1.2 Consignes de sécurité 03 1.3 Étendue de la livraison 03

2. Unité de commande et panneau de commande

2.1 Façade de l'unité de commande....04 2.1 Arrière de l'unité de commande....04 2.3 Panneau de contrôle....05

3. Montage et installation

3.1 Montage sur le toit du véhicule 06 3.2 Instructions relatives à l'adhésif 07 3.3 Montage du conduit de toit....08

3.4 Raccordement des câbles de connexion....09

4. Préparatifs pour la mise en service

4.1 Choix de l'emplacement....10 4.2 Réglage manuel de l'inclinaison....10

5. Mise en service

5.1 Mise en service du système.... 12 5.2 Sélectionnez un autre satellite.... 12 5.3 Éteindre le système.... 12

7. Contrôle via l'application

7.1 Installation de l'application sur l'appareil mobile....14 7.2 Connexion avec l'unité de contrôle....14 7.3 Explication de l'application....15

9. Mise à jour du firmware

9.1 Mise à jour via une clé USB.... 20 9.2 Mise à jour via un smartphone ou une tablette...... 20

11. Dimensions

11.1 Caravanman 65....22 11.2 Caravanman 85....23

1.1 Informations générales

Attention: Une manipulation incorrecte peut entraîner de graves dommages à cet appareil. Les responsables peuvent également être tenus pour responsables de tout autre dommage à l'unité résultant de cette situation.

Note: Lisez attentivement le manuel d'utilisation avant de commencer l'installation. Si vous avez déjà installé des produits similaires, la procédure peut ne pas être la même pour ce produit.

1.2 Consignes de sécurité

• N'ouvrez pas le couvercle de l'antenne. L'ouverture du couvercle annule la garantie. En cas de réparation, veuillez contacter votre revendeur spécialisé.
• L'installation du système doit être effectuée par un revendeur agréé. L'installation par des personnes non qualifiées peut endommager l'antenne ou le véhicule.
• Lors de l'installation, vous devez également connecter le câble de commande du moteur à l'allumage plus du véhicule. Lorsque le moteur du véhicule est démarré, le système rétracte automatiquement l'antenne, puis l'éteint. Néanmoins, vérifiez que l'antenne est rétractée avant chaque voyage!
• Ce système n'est pas adapté à une utilisation lorsque le véhicule est en mouvement. L'utilisation pendant que le véhicule est en mouvement peut causer des dommages au véhicule et mettre en danger la sécurité.
• Lors du montage de l'unité de commande, veillez à ce qu'aucune accumulation de chaleur ne se produise. L'air autour du logement doit toujours pouvoir circuler.
• Si l'antenne est recouverte de neige ou de glace, le système ne doit pas être utilisé. Sinon, cela pourrait causer des dommages permanents au système.
• L'unité d'antenne montée sur le véhicule augmente la hauteur totale du véhicule. Faites toujours attention à la hauteur totale lorsque vous traversez un pont, une route boisée, etc.

1.3 Étendue de la livraison

• Unité d'antenne avec miroir
• Unité de commande, y compris élément de commande
• Plaque de base pour le montage
• Mode d'emploi

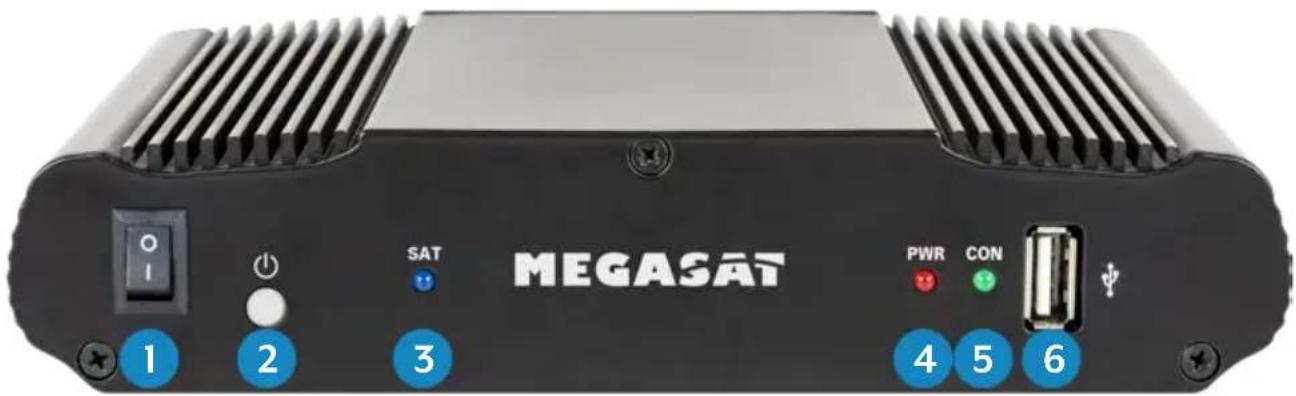

2.1 Façade de l'unité de commande

1. I/O: Interrupteur principal pour l'alimentation électrique.
2. : Bouton de mise en veille et bouton permettant de se connecter à un appareil mobile via Bluetooth®.
3. SAT: La LED clignote lentement pendant la recherche du satellite, et rapidement pendant le réglage fin.
4. PWR: La LED s'allume lorsque l'unité de commande est prête à fonctionner.
5. CON: Le voyant s'allume lorsqu'il y a une connexion avec le satellite.
6. USB : Port USB pour les futures mises à jour du micrologiciel.

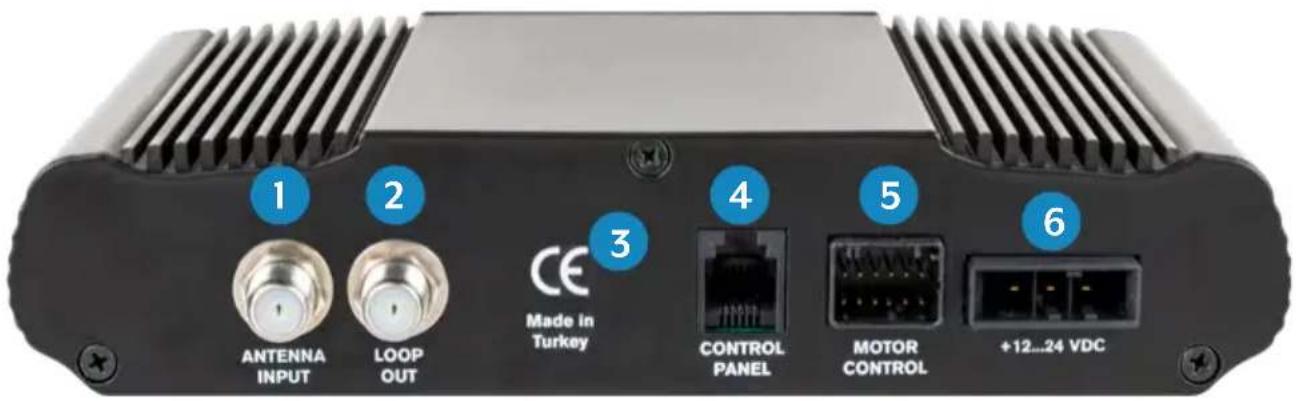

2.2 Arrière de l'unité de commande

1. ANTENNA INPUT: Entrée LNB pour le câble LNB de l'antenne.
2. LOOP OUT: Sortie LNB vers le récepteur satellite ou le téléviseur avec récepteur intégré.
3. Récepteur Bluetooth® pour la connexion à un appareil mobile.
4. CONTROL PANEL: Connexion pour le panneau de commande.
5. MOTOR CONTROL: Connexion pour le câble de commande de l'antenne.
6. +12...24 VDC: Connexion pour l'alimentation (12~24 volts DC).

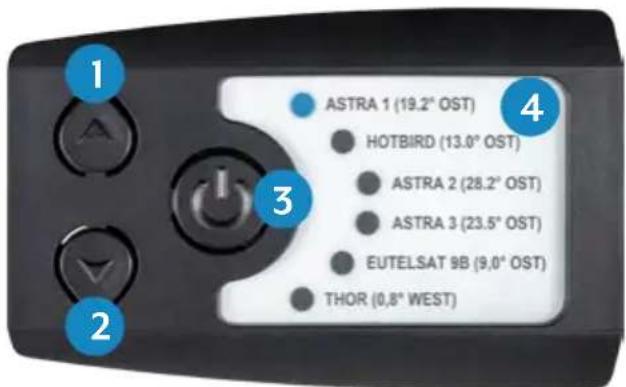

2.3 Panneau de contrôle

1. ▲: Se déplace vers le haut vers un satellite.
2. ▼: Se déplace vers le bas vers un satellite.
3. I/O: Met l'unité de commande en veille et rétracte l'antenne.
4. Liste des satellites : Affiche le satellite actuellement sélectionné.

3.1 Montage sur le toit du véhicule

1. Assurez-vous que vous disposez d'un lieu de travail approprié. Un garage ou un hall est préférable à un endroit extérieur. La température ambiante pour le montage doit être comprise entre +5°C et +25°C maximum. Ne travaillez pas directement au soleil. Respectez les règles de travail lors de la manipulation de produits chimiques. Assurez l'hygiène de travail nécessaire.
2. Assurez-vous que le toit de votre véhicule est suffisamment stable. Si la stabilité du toit est insuffisante ou douteuse, fixez une feuille d'environ 2 mm d'épaisseur d'environ 100 x 100 cm sur le panneau extérieur du toit. Demandez au constructeur de votre véhicule ce qu'il en est.
3. Vérifiez que toutes les pièces sont présentes.
4. Placez l'antenne sur le futur emplacement de montage et alignez-la de manière à ce que le miroir et l'unité LNB soient dirigés vers l'arrière du véhicule. Assurez-vous que la surface de montage est de niveau et qu'il n'y a pas de structures de toit dans le chemin. La distance minimale par rapport à un climatiseur doit être de 30 cm.

1. Nettoyez la surface de montage à l'aide d'un nettoyant approprié et d'un chiffon non tissé pour éliminer la saleté et les impuretés.

3. Montage et installation

1. Marquez ensuite la base de l'antenne (plaque de montage) avec un crayon.
2. Rendre légèrement rugueuse la surface dessinée avec du papier de verre (grain 120) et nettoyer à nouveau la surface avec le nettoyant et laisser le nettoyant s'évaporer pendant environ 10 minutes. ATTENTION : Ne touchez pas la surface par la suite !

3.2 Instructions relatives à l'adhésif

1. Préparez l'adhésif pour le montage.
2. Appliquez maintenant l'adhésif sur la zone marquée du toit en suivant des lignes sinueuses afin que l'adhésif puisse durcir uniformément sur toute la surface.
3. Maintenant, placez immédiatement (dans les 5 minutes qui suivent l'application de la colle) l'antenne sur

le champ marqué. Appuyez légèrement et uniformément sur la base et fixez l'antenne de manière à ce qu'elle ne glisse pas, par exemple avec du ruban adhésif. Il doit rester au moins 2 mm d'adhésif entre la base de l'antenne et la surface après avoir appuyé dessus. L'adhésif est durci après un maximum de 48 heures à +18° C et une humidité relative de 50%. Si l'humidité de l'air est plus faible pendant l'installation, vaporisez un peu d'eau dans l'air autour de l'antenne après le collage.

1. Retirez immédiatement toute fuite d'adhésif à l'aide d'une spatule ou autre et nettoyez les surfaces contaminées avec le nettoyant et un chiffon non tissé.
2. Par sécurité, vous pouvez également fixer la base de l'antenne. Pour ce faire, percez les trous existants dans la base de l'antenne jusqu'au toit de votre véhicule et fixez-la en place avec une vis et un écrou de blocage. Pour éviter que la base fraîchement collée ne glisse, attendez que la colle ait durci pour effectuer ce travail.
3. Après l'assemblage complet et le durcissement de l'adhésif, un joint en silicone peut être dessiné autour de la base de l'antenne.

3.3 Montage du conduit de toit

Si aucune traversée de toit ne peut être utilisée, trouvez un emplacement approprié (de préférence dans le vent derrière l'antenne) sur le toit du véhicule. Il faut éviter la pénétration de l'eau et de l'humidité (par exemple la pluie ou les éclaboussures d'eau) dans le trou de forage. Veillez à ce que les câbles ne soient pas trop pliés pour éviter la perte de signal et l'endommagement du câble (le plus petit rayon de courbure est de 5 à 7 cm maximum).

La traversée de toit est collée sur le toit du véhicule comme l'antenne elle-même.

Après le montage de la traversée, faites passer les câbles par les ouvertures correspondantes et serrez ensuite les vis de serrage.

Pour installer le boîtier de protection contre les intempéries pour la connexion des câbles, collez la plaque de base à un endroit approprié de votre véhicule. Placez ensuite le cache sur la plaque de base et fixez-le avec les vis fournies. Si nécessaire, colmatez ici aussi les deux ouvertures avec du silicone résistant aux intempéries.

Connexions sur le toit:

1. Raccordez le câble coaxial (1) au câble coaxial (2) avec le connecteur F.
2. Raccordez le câble de commande (3) au câble de commande (4).
3. Faites passer les deux câbles avec précaution par les ouvertures du boîtier de protection contre les intempéries.
4. Faites passer les deux câbles par le passage de toit à l'intérieur du véhicule et vissez le presse-étoupe.

Connexions à l'intérieur du véhicule:

1. Reliez le câble coaxial (2) à l'entrée d'antenne (5) de l'appareil de commande.
2. Reliez le câble de 30 cm au récepteur ou au téléviseur.
3. Reliez le boîtier de commande à l'entrée (6) de l'appareil de commande.
4. Reliez le câble de commande (4) à l'entrée (7) de l'appareil de commande.
5. Reliez l'alimentation électrique du véhicule à l'appareil de commande (8).

Connexion de l'alimentation électrique:

4.1 Choix de l'emplacement

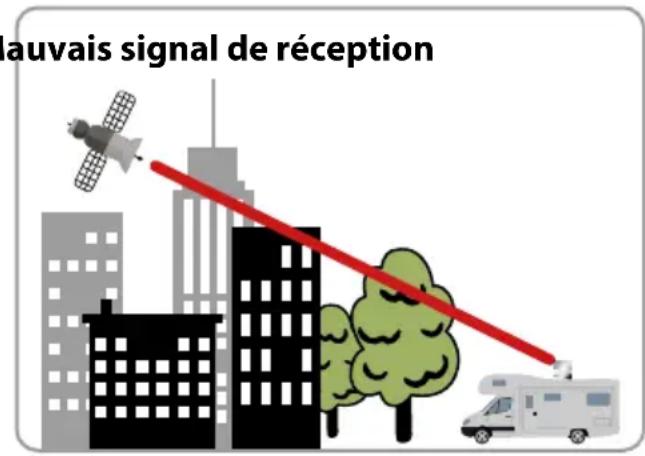

Les objets tels que les arbres, les ponts et les grandes maisons qui se trouvent dans l'angle d'incidence du satellite provoquent une perte de signal. De fortes pluies, des nuages, de la neige ou de la glace peuvent affecter la qualité de la réception. Si le signal satellite est perdu en raison de conditions météorologiques difficiles, le programme en cours du récepteur sera interrompu (l'image se fige ou disparaît). Lorsque les conditions météorologiques permettront à nouveau une bonne réception, l'image TV sera rétablie (Aucun nouveau processus de recherche n'est nécessaire).

4.2 Réglage manuel de l'inclinaison

Les signaux dans les lignes verticales (rouge) et horizontales (bleu) ont un décalage d'exactement 90° les uns par rapport aux autres. En raison de la position différente des satellites, selon votre emplacement, il est possible que les signaux ne frappent pas le LNB exactement verticalement et horizontalement. Pour régler cela, vous devez amener le LNB dans la position correcte par rapport au signal transmis. Ce réglage sur le LNB est appelé „réglage du skew“. L'illustration suivante vous montre le réglage optimal du LNB. Plus la correspondance est étroite, meilleure est la réception.

Il vous suffit d'effectuer les réglages suivants pour le caravanman 65 / 85 premium V2 (sans auto skew) !

Si vous êtes en Europe centrale, aucun réglage d'inclinaison n'est généralement nécessaire. Pour ajuster néanmoins le réglage du skew, procédez comme suit :

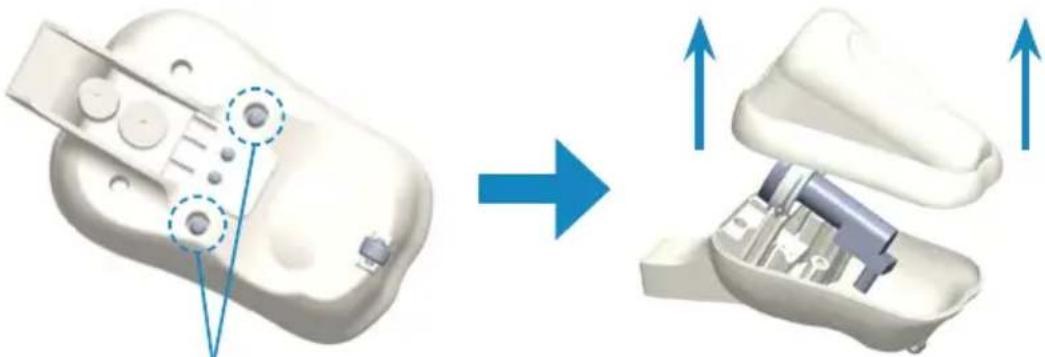

1. Desserrer les vis sur la face inférieure du LNB.
2. Desserrez les deux vis du support du LNB.

1. Ouvrez le couvercle du LNB.

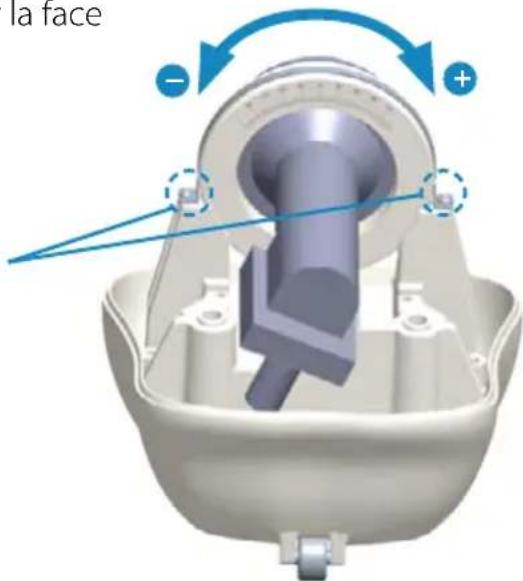

2. Tournez maintenant le LNB vers la gauche ou la droite pour régler le nombre de degrés approprié.
3. Ensuite, fixez à nouveau les vis et fermez le couvercle du LNB.

Aperçu des valeurs de réglage du skew pour les capitales européennes

Pays Ville Astra 1	Astra 2	Astra 3	Hotbird Thor	Eutelsat 9B
Bulgarie Sofia +11	4	+1.7	+6.8	+11.0	+24.0	+15.0
Danemark	Copenhagen				+2.5	-3.4	-0.4	-0.3
Finlande	Helsinki				+10.3	+5.2	+7.9	+6.8
							+14.2	+9.0
France	Paris				-7.2	-13.9	-10.5	-9.2
Allemagne	Berlin				+2.6	-4.1	-0.7	+0.3
Angleterre	Londres				-7.8	-13.7	-10.7	-10.3
Grèce	Athènes				+12.7	+1.3	+7.3	+13.4
Hongrie	Budapest				+6.9	-1.3	+3.0	+5.6
Italie	Rome				-0.4	-9.8	-5.0	-0.6
Pologne	Varsovie				+8.4	+1.5	+5.1	+6.1
							+16.2	+9.1
Portugal	Lisbonne				-23.7	-30.2	-27.0	-25.3
Espagne	Madrid				-17.6	-24.8	-21.2	-18.7
Belgique	Bruxelles				-4.8	-11.2	-7.9	-7.0
Suède	Stockholm				+6.4	+1.1	+3.8	+3.0
Suisse	Berne				-3.8	-11.3	-7.5	-5.2
Autriche	Vienne				+4.5	-3.4	+0.7	+3.0

5.1 Mise en service du système

Assurez-vous d'abord que toutes les connexions entre l'antenne, l'unité de commande, le panneau de commande et le récepteur sont correctement branchées.

1. Allumez l'unité de commande à l'aide de l'interrupteur principal.
2. Appuyez sur le bouton ⏻ à l'avant de l'unité de commande. La LED du dernier satellite sélectionné s'allume et l'antenne se redresse.
3. Si l'antenne est dressée, le système recherche automatiquement le satellite sélectionné.
4. Une fois que le satellite sélectionné a été trouvé, le réglage fin et la détermination de la meilleure position possible de l'antenne commencent.
5. Dès que l'antenne s'est connectée au satellite, l'image apparaît sur le téléviseur. Remarque : Assurez-vous que le récepteur ou le téléviseur est réglé sur le satellite sélectionné (par exemple, Astra 1, 19,2° Est).

5.2 Sélection d'un autre satellite

Si vous voulez sélectionner un autre satellite, il suffit d'appuyer sur la touche ▲ ou ▼ de l'unité de commande. Vous pouvez voir quel satellite a été sélectionné grâce à la LED sur l'unité de commande. Une fois que vous avez sélectionné le satellite souhaité, l'antenne recherche automatiquement la position souhaitée.

5.3 Éteindre le système

Pour éteindre le système et rétracter l'antenne, appuyez sur le bouton ⏻ à l'avant de l'unité de commande. Lorsque l'antenne est complètement rétractée, le système s'éteint.

6. Plages de réception

Caravanman 65

Caravanman 85

Note : Des interférences de réception peuvent se produire dans les zones périphériques de l'empreinte.

7.1 Installation de l'application sur l'appareil mobile

Vous devez d'abord télécharger l'application. Vous pouvez la trouver dans l'AppStore et le Google PlayStore sous le nom suivant: Megasat 65/85 V2

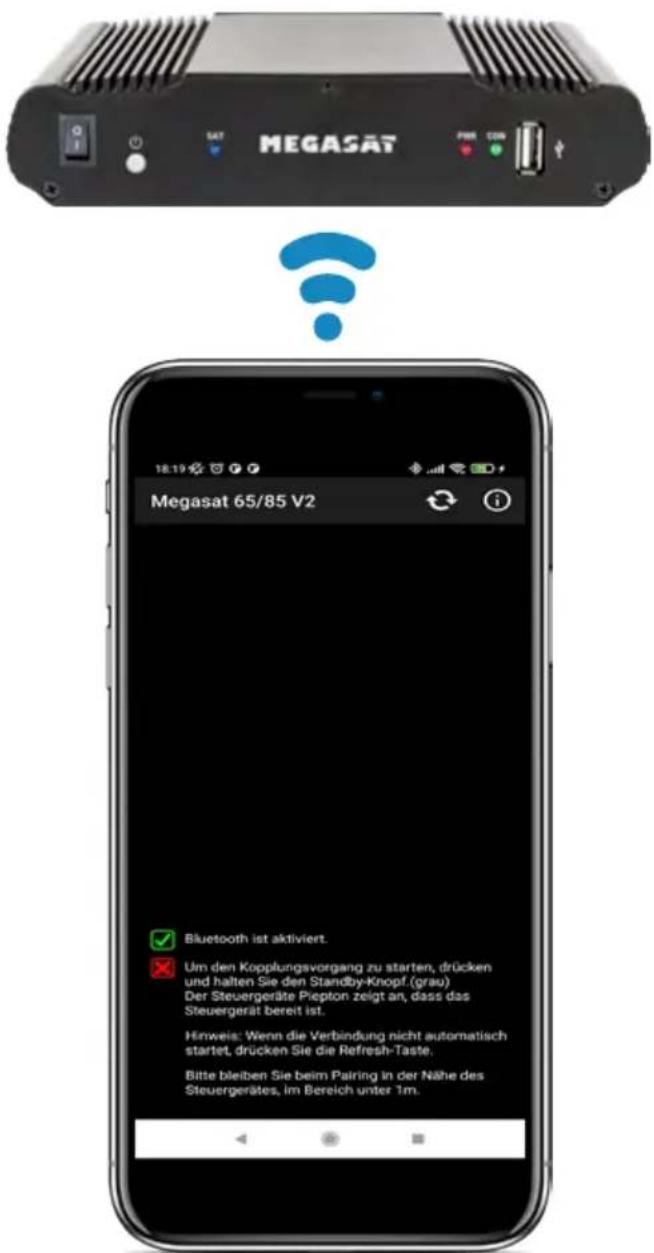

7.2 Connexion avec l'unité de commande

Lorsque vous utilisez l'unité de commande pour la première fois, vous devez la coupler avec l'appareil mobile. Note : Ceci n'est nécessaire que pour la première utilisation !

1. Ouvrez l'application Megasat.
2. Pour activer le mode de jumelage, appuyez sur le bouton de veille (⏻) situé à l'avant de l'unité de commande et maintenez-le enfoncé jusqu'à ce que vous entendiez un bip.
3. Attendez que votre appareil mobile reconnaisse l'unité de commande. Remarque : Assurez-vous que vous avez activé le Bluetooth® sur votre appareil mobile et que vous vous trouvez à une distance maximale de 5 mètres de l'unité de commande !
4. Lorsque le processus de couplage est terminé, un message apparaît sur l'appareil mobile.
5. Si la connexion n'est pas établie automatiquement, appuyez sur le bouton 📊 dans l'application.

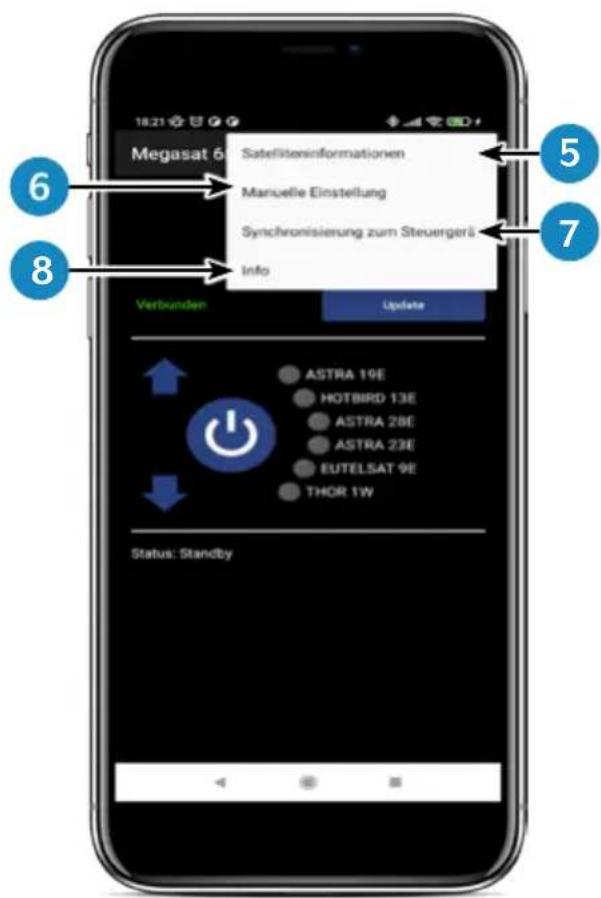

7.3 Explication de l'application

1. Change le satellite sélectionné (haut / bas).
2. Ouvre ou ferme l'antenne.
3. Ouvre la page «Configuration».
4. Met à jour les configurations du satellite (mise à jour du firmware), si disponible.

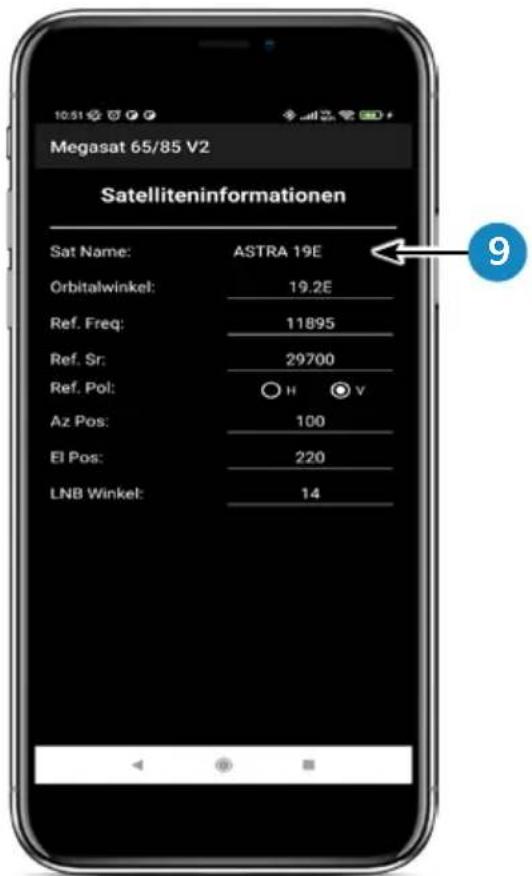

5. Affiche les paramètres du satellite.
6. Ouvrez le menu pour le réglage manuel.
7. Synchronisation avec l'unité de commande. Lorsque le panneau de commande est connecté ou déconnecté de l'unité de commande, une synchronisation est nécessaire pour détecter les changements matériels. La synchronisation est également nécessaire pour préserver les changements de configuration effectués via USB.
8. Affiche les informations sur l'unité.

7. Contrôle via l'application

1. Sélectionnez le satellite en appuyant sur le nom du satellite. Les informations sur le satellite sont ensuite listées ci-dessous.

1. Dans le menu „Manual Adjustment“, tournez l'antenne avec les flèches vers la gauche et vers la droite pour l'azimut (rotation), ou tournez l'antenne avec les flèches vers le haut et vers le bas pour l'élévation (inclinaison).

7. Contrôle via l'application

1. Si vous souhaitez déconnecter l'application de l'unité de contrôle, appuyez sur ce champ. Vous pouvez ensuite vous coupler avec un autre ou un nouveau boîtier de commande.
2. Si une erreur se produit pendant l'utilisation du système, un code d'erreur s'affiche ici.

8. Dépannage

En fonctionnement normal, les voyants de l'unité de commande indiquent quel satellite est actuellement sélectionné. Mais en cas d'erreur, ils ont une signification particulière, comme décrit ci-dessous.

L'unité de commande dispose de plusieurs indicateurs pour afficher des messages sur des conditions inattendues ou défectueuses. Chaque message s'accompagne d'un signal d'alarme émis par l'unité de contrôle et les LED respectives sont mises en évidence :

Erreur 1 (LED 1):

Erreur du capteur de hauteur lors de l'ouverture. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 2 (LED 2):

Erreur du capteur de hauteur lors de la fermeture. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 3 (LED 1 + LED 2):

L'antenne ne peut pas atteindre les commutateurs d'azimut au moment souhaité. Vérifiez si l'antenne rencontre un obstacle qui limite son mouvement.

Erreur 4 (LED 3):

Pendant le fonctionnement, si le commutateur latéral de fermeture de l'azimut (à 0 degré) est interrompu. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 5 (LED 1 + LED 3):

Pendant le fonctionnement, si le commutateur de retour en azimut (à 360 degrés) est interrompu. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 6 (LED 2 + LED 3):

Pendant le fonctionnement, si la connexion à l'interrupteur frontal (à 0 degré) est interrompue. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 7 (LED 1 + LED 2 + LED 3):

Pendant le fonctionnement, si la connexion à l'interrupteur latéral arrière (à 180 degrés) est interrompue OU si le câble de commande n'est pas connecté. Vérifiez si le câble de commande est connecté. Vérifiez s'il est connecté à l'unité de commande.

Erreur 8 (LED 4):

Le LNB ou le câble LNB n'est pas connecté ou l'un d'eux est endommagé. Vérifiez que le câble LNB est connecté du côté de l'unité de commande et du côté du LNB.

Erreur 9 (LED 1 + LED 4):

La carte d'antenne Smartsearch, la carte de capteur ou la carte GPS n'est pas connectée ou est endommagée. Vérifiez si le câble de commande est connecté. Vérifiez également que les broches internes du côté du câble de commande et du côté de l'unité de commande ne sont pas endommagées.

Erreur 10 (LED 2 + LED 4):

Défaillance de l'encodeur du moteur d'azimut. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 11 (LED 1 + LED 2 + LED 4):

Défaillance de la surintensité de l'azimut. Vérifiez si l'antenne rencontre un obstacle qui entrave le mouvement de l'antenne.

Erreur 12 (LED 3 + LED 4):

Défaut de surintensité de l'élévation. Vérifiez si l'antenne rencontre un obstacle qui limite son mouvement.

Erreur 20:

L'antenne ne trouve pas le satellite. Vérifiez si un micrologiciel plus récent de l'antenne est disponible (mise à jour du transpondeur). Vous pouvez trouver le dernier firmware sur la page d'accueil „www.megasat.tv“. Vérifiez si un bâtiment, un arbre ou d'autres obstacles réduisent ou bloquent la réception.

9. Mise à jour du firmware

De temps en temps, il arrive que le micrologiciel de l'unité de commande doive être mis à jour (par exemple, en cas de changement de fréquence de l'opérateur satellite ou d'amélioration générale de l'unité de commande).

Vous pouvez trouver le firmware actuel sur notre page d'accueil www.megasat.tv.

9.1 Mise à jour par clé USB

1. Copiez le fichier du microprogramme sur une clé USB appropriée. La clé USB doit être formatée en FAT32 et ne doit pas contenir d'autres fichiers.
2. Assurez-vous que l'unité de commande est arrêtée par l'interrupteur principal.
3. Insérez la clé USB contenant le nouveau firmware dans la prise USB située à l'avant.
4. Mettez maintenant l'unité de commande en marche. L'unité de commande démarre et lance automatiquement le processus de mise à jour. IMPORTANT : N'éteignez pas l'unité de commande pendant le processus de mise à jour pour éviter tout dommage éventuel !
5. Après une mise à jour réussie, l'unité de commande s'éteint et redémarre automatiquement. Le processus de mise à jour est maintenant terminé.

9.2 Mise à jour via le smartphone ou la tablette

Si des changements de fréquence ont été effectués par les opérateurs de satellites, l'application sera mise à jour automatiquement. Un avis apparaîtra dans l'application pour vous indiquer que vous devez mettre à jour l'antenne.

Assurez-vous que vous avez activé le Bluetooth® sur l'appareil mobile et que l'antenne est connectée à l'appareil mobile.

Suivez ensuite les instructions de l'application.

10. Données techniques

	Caravanman 65Premium V2	Caravanman 85Premium V2
Nombre d'abonnés 1
Fréquence d'entrée satellite 1	0.7 ~ 12.75 GHz
Polarisation Vertical / Horizontal
Bande de fréquence Ku-Band
Gamme de fréquences 10,7 GHz - 12,75 GHz
Gain de l'antenne 35,1 dBi @ 1	1,8 GHz 36,8 dBi @ 11,8 GHz
Recevoir de l'énergie 45 dBW	43,5 dBW
Moteur 2 Achsen DC-Motor
Plage angulaire Rotation 360° (20° pro Sekunde)
Inclinaison de la plage angulaire	0° ~ 75° (10° pro Sekunde)
Les satellites programmés	Astra 1 (19,2° Est)Astra 2 (28,2° Est)Astra 3 (23,5° Est),Hotbird (13° Est)Thor (0,8° Ouest)Eutelsat 9 B (9° Est)
Tension d'entrée	DC 12 ~ 24 Volt, 10 A
Température de fonctionnement	-15°C ~ +50°C
Température de stockage	-30°C ~ +70°C
Taille du miroir	66,0 x 71,0 cm (L/H)	77,0 x 85,0 cm (L/H)
Dimensions de l'antenne (rétracté)	66,0 x 20,0 x 87,0 cm (L/H/L)	77,0 x 20,0 x 100,0 cm (L/H/L)
Poids de l'antenne	12.1 kg	13,3 kg
Dimensions de l'unité de contrôle	18,0 x 4,0 x 13,0 mm (B/H/T)

Note 1:

Le poids et les dimensions ne sont pas des valeurs absolues exactes. Les spécifications peuvent être modifiées sans préavis.

Note 2:

Les antennes Caravanman 65 / 85 Professional V2 offrent également un récepteur GPS, une fonction d'inclinaison automatique et des connexions pour 2 participants.

11.1 Caravanman 65 V2

Plage de pivotement maximale

11.2 Caravanman 85 V2

Plage de pivotement maximale

Informations sur la conformité

Megasat Werke GmbH déclare par la présente que l'équipement suivant est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/30/EU (EMC), 2014/35/EU (LVD) et 2014/53/EU (RED):

Caravanman 65 Premium V2 (Numéro d'article 1500197)

Caravanman 65 Professional GPS V2 (Numéro d'article 1500198)

Caravanman 85 Premium V2 (Numéro d'article 1500199)

Caravanman 85 Professional GPS V2 (Numéro d'article 1500200)

La déclaration de conformité de ce produit est disponible auprès de la société:

Vous pouvez télécharger la déclaration de conformité sur notre page d'accueil:

Version: 1.2 (Janvier 2023) // Sous réserve de modifications techniques, de fautes d'impression et d'erreurs. Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer | www.megasat.tv | [e-mail]
