Caravanman 85 Premium V2 - Recepteur MEGASAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite
Marque	Megasat
Modèle	Caravanman 85 Premium V2
Dimensions de l'antenne (rétracté)	77,0 x 20,0 x 100,0 cm (L x H x P)
Poids de l'antenne	13,3 kg
Dimensions de l'unité de commande	18,0 x 4,0 x 13,0 mm (L x H x P)
Alimentation	12-24 V DC, 10 A
Fréquence de réception	10,7 - 12,75 GHz (Ku-band)
Gain d'antenne @ 11,8 GHz	36,8 dBi
Polarisation	Verticale / Horizontale
Angle de rotation (azimut)	360° (20°/s)
Angle d'inclinaison (élévation)	0° à 75° (10°/s)
Satellites préprogrammés	Astra 1 (19,2°E), Astra 2 (28,2°E), Astra 3 (23,5°E), Hotbird (13°E), Thor (0,8°W), Eutelsat 9B (9°E)
Nombre d'abonnés	1
Température de fonctionnement	-15°C à +50°C
Température de stockage	-30°C à +70°C
Connectivité	Bluetooth, USB (pour mise à jour firmware)
Application mobile	Megasat 65/85 V2 (iOS et Android)
Type de montage	Sur le toit du véhicule (collage ou vissage)
Consignes de sécurité	Ne pas ouvrir le couvercle, installation par professionnel, utilisation interdite en mouvement
Entretien	Nettoyer la surface avant montage, appliquer un joint silicone après fixation

FOIRE AUX QUESTIONS - Caravanman 85 Premium V2 MEGASAT

Comment installer l'antenne sur le toit du véhicule ?

L'installation doit être réalisée par un revendeur agréé. Nettoyez la surface de montage, appliquez l'adhésif en lignes sinueuses et placez l'antenne dans les 5 minutes. Fixez-la avec du ruban adhésif pendant le durcissement (48h à +18°C). Pour plus de sécurité, vous pouvez visser la base. Veillez à respecter une distance minimale de 30 cm par rapport à un climatiseur.

Comment effectuer la première mise en service ?

Avant la première mise en service, effectuez une mise à jour du firmware via l'application Megasat 65/85 V2. Assurez-vous que toutes les connexions sont correctes. Allumez l'unité de commande avec l'interrupteur principal, puis appuyez sur le bouton ⏻. L'antenne se redresse et recherche automatiquement le satellite sélectionné.

Comment sélectionner un satellite différent ?

Utilisez les touches ▲ ou ▼ sur le panneau de commande pour parcourir la liste des satellites préprogrammés (Astra 1, Hotbird, etc.). La LED correspondante s'allume et l'antenne se positionne automatiquement sur le nouveau satellite.

Que faire si l'antenne ne trouve pas le satellite ?

Vérifiez qu'aucun obstacle (arbre, bâtiment) ne bloque le signal. Assurez-vous que le firmware est à jour. Consultez la section dépannage : les codes d'erreur (par exemple, Erreur 20) indiquent un problème de réception. Essayez de redémarrer le système ou de sélectionner un autre satellite.

Comment mettre à jour le firmware ?

Deux méthodes : 1) Via clé USB : téléchargez le firmware sur www.megasat.tv, copiez-le sur une clé FAT32, insérez-la dans l'unité de commande éteinte, puis allumez-la. 2) Via l'application : si une mise à jour est disponible, un avis apparaît dans l'application. Suivez les instructions. Ne coupez pas l'alimentation pendant la mise à jour.

Comment utiliser l'application mobile ?

Téléchargez l'application Megasat 65/85 V2 depuis l'App Store ou Google Play. Activez le Bluetooth sur votre mobile et maintenez enfoncé le bouton ⏻ de l'unité de commande jusqu'à entendre un bip pour le couplage. L'application permet de sélectionner les satellites, de régler manuellement l'azimut et l'élévation, et d'afficher les informations satellite.

Quels satellites sont préprogrammés ?

Les satellites suivants sont préprogrammés : Astra 1 (19,2° Est), Astra 2 (28,2° Est), Astra 3 (23,5° Est), Hotbird (13° Est), Thor (0,8° Ouest) et Eutelsat 9B (9° Est).

Comment régler l'inclinaison (skew) du LNB ?

L'inclinaison n'est généralement pas nécessaire en Europe centrale. Pour la régler, desserrez les vis sous le LNB, ouvrez le couvercle, tournez le LNB selon la valeur de degré indiquée pour votre localisation (consultez le tableau des capitales dans le manuel), puis refermez et serrez les vis.

Que signifient les codes d'erreur sur l'unité de commande ?

Les LED indiquent des erreurs spécifiques : Erreur 1 (LED 1) = capteur de hauteur, Erreur 2 (LED 2) = capteur de fermeture, Erreur 3 (LED 1+2) = obstacle sur l'azimut, Erreur 8 (LED 4) = problème de câble LNB, etc. Consultez la section dépannage du manuel pour chaque code.

Quelles sont les consignes de sécurité importantes ?

N'ouvrez jamais le couvercle de l'antenne (cela annule la garantie). L'installation doit être effectuée par un professionnel. Le système n'est pas conçu pour être utilisé pendant la conduite. Avant chaque voyage, assurez-vous que l'antenne est rétractée. N'utilisez pas l'antenne si elle est recouverte de neige ou de glace. Tenez compte de la hauteur supplémentaire sous les ponts.

MODE D'EMPLOI Caravanman 85 Premium V2 MEGASAT

Instructions d'utilisation

Important!!!

Veuillez effectuer une mise à jour avant la première mise en service de l'antenne, avec l'application „Megasat 65/85 V2“!

1. Introduction

1.1 Informations générales....03 1.2 Consignes de sécurité 03 1.3 Étendue de la livraison 03

2. Unité de commande et panneau de commande

2.1 Façade de l'unité de commande....04 2.1 Arrière de l'unité de commande....04 2.3 Panneau de contrôle 05

3. Montage et installation

3.1 Montage sur le toit du véhicule 06 3.2 Instructions relatives à l'adhésif....07 3.3 Montage du conduit de toit....08

3.4 Raccordement des câbles de connexion....09

4. Préparatifs pour la mise en service

4.1 Choix de l'emplacement....10 4.2 Réglage manuel de l'inclinaison 10

5. Mise en service

5.1 Mise en service du système.... 12 5.2 Sélectionnez un autre satellite.... 12 5.3 Éteindre le système.... 12

7. Contrôle via l'application

7.1 Installation de l'application sur l'appareil mobile....14 7.2 Connexion avec l'unité de contrôle....14 7.3 Explication de l'application....15

9. Mise à jour du firmware

9.1 Mise à jour via une clé USB.... 20 9.2 Mise à jour via un smartphone ou une tablette..... 20

11. Dimensions

11.1 Caravanman 65....22 11.2 Caravanman 85....23

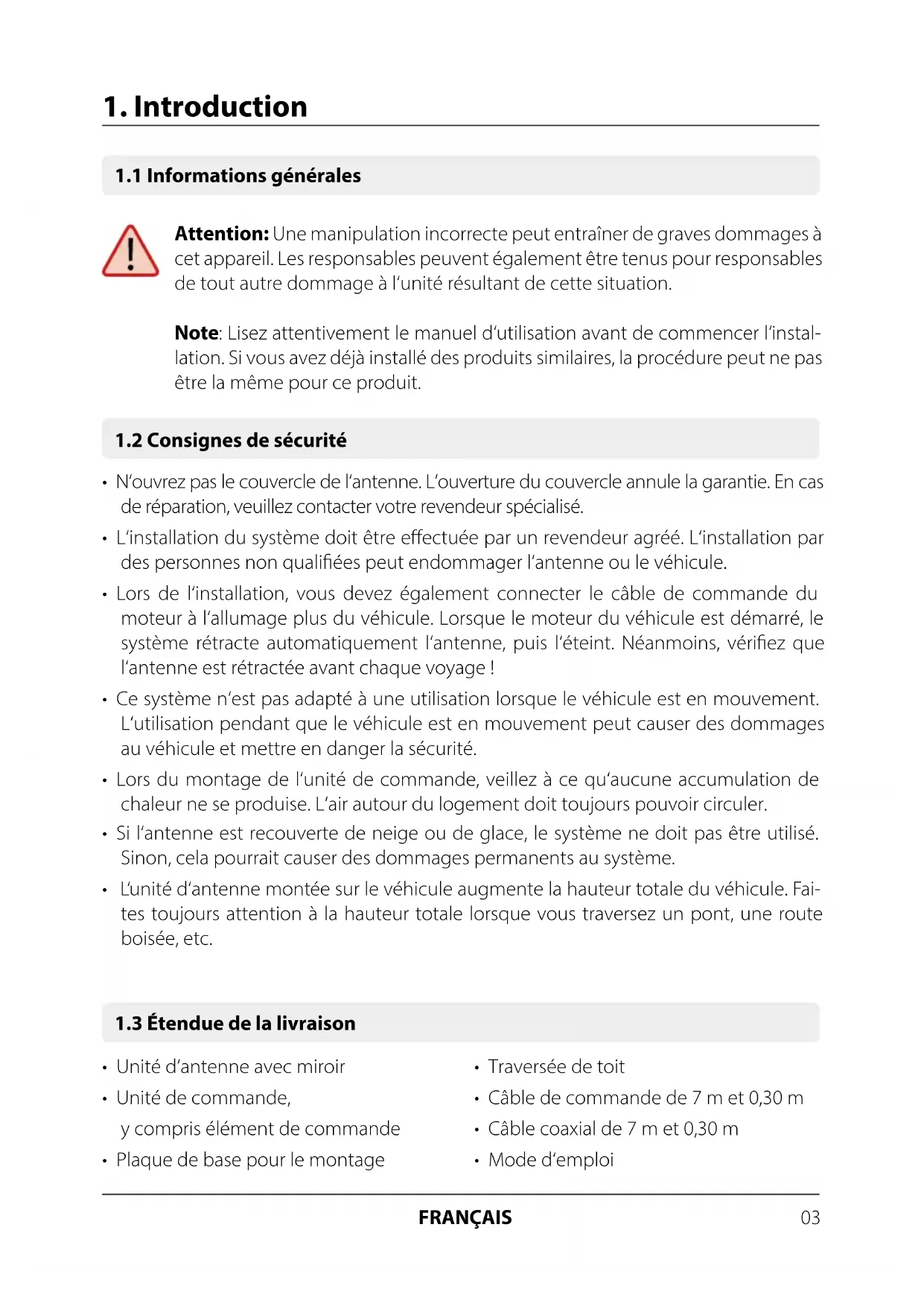

1.1 Informations générales

Attention: Une manipulation incorrecte peut entraîner de graves dommages à cet appareil. Les responsables peuvent également être tenus pour responsables de tout autre dommage à l'unité résultant de cette situation.

Note: Lisez attentivement le manuel d'utilisation avant de commencer l'installation. Si vous avez déjà installé des produits similaires, la procédure peut ne pas être la même pour ce produit.

1.2 Consignes de sécurité

• N'ouvrez pas le couvercle de l'antenne. L'ouverture du couvercle annule la garantie. En cas de réparation, veuillez contacter votre revendeur spécialisé.
• L'installation du système doit être effectuée par un revendeur agréé. L'installation par des personnes non qualifiées peut endommager l'antenne ou le véhicule.
• Lors de l'installation, vous devez également connecter le câble de commande du moteur à l'allumage plus du véhicule. Lorsque le moteur du véhicule est démarré, le système rétracte automatiquement l'antenne, puis l'éteint. Néanmoins, vérifiez que l'antenne est rétractée avant chaque voyage!
• Ce système n'est pas adapté à une utilisation lorsque le véhicule est en mouvement. L'utilisation pendant que le véhicule est en mouvement peut causer des dommages au véhicule et mettre en danger la sécurité.
• Lors du montage de l'unité de commande, veillez à ce qu'aucune accumulation de chaleur ne se produise. L'air autour du logement doit toujours pouvoir circuler.
• Si l'antenne est recouverte de neige ou de glace, le système ne doit pas être utilisé. Sinon, cela pourrait causer des dommages permanents au système.
• L'unité d'antenne montée sur le véhicule augmente la hauteur totale du véhicule. Faites toujours attention à la hauteur totale lorsque vous traversez un pont, une route boisée, etc.

1.3 Étendue de la livraison

• Unité d'antenne avec miroir
• Unité de commande, y compris élément de commande
• Plaque de base pour le montage
• Mode d'emploi

2.1 Façade de l'unité de commande

1. I/O: Interrupteur principal pour l'alimentation électrique.
2. BTN: Bouton de mise en veille et bouton permettant de se connecter à un appareil mobile via Bluetooth®.
3. SAT: La LED clignote lentement pendant la recherche du satellite, et rapidement pendant le réglage fin.
4. PWR: La LED s'allume lorsque l'unité de commande est prête à fonctionner.
5. CON: Le voyant s'allume lorsqu'il y a une connexion avec le satellite.
6. USB : Port USB pour les futures mises à jour du micrologiciel.

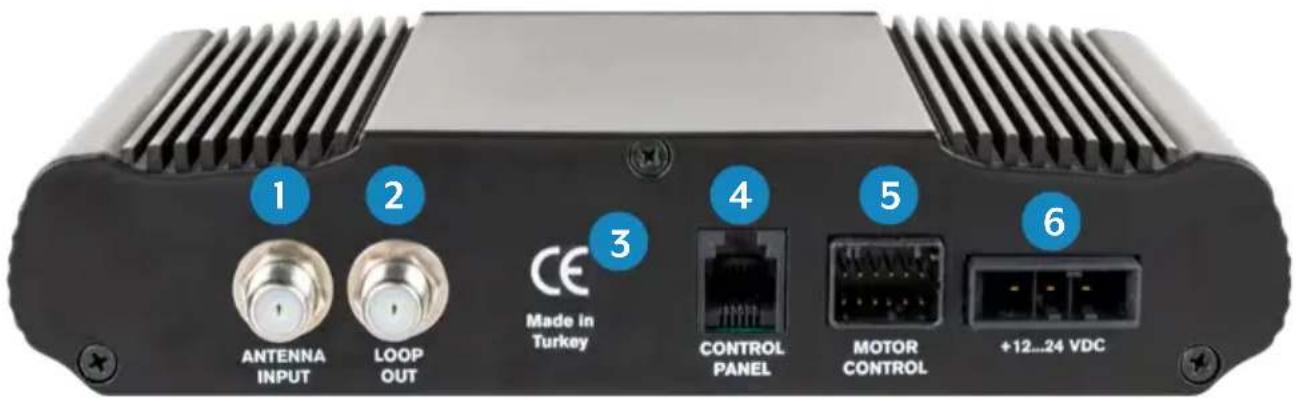

2.2 Arrière de l'unité de commande

1. ANTENNA INPUT: Entrée LNB pour le câble LNB de l'antenne.
2. LOOP OUT: Sortie LNB vers le récepteur satellite ou le téléviseur avec récepteur intégré.
3. Récepteur Bluetooth® pour la connexion à un appareil mobile.
4. CONTROL PANEL: Connexion pour le panneau de commande.
5. MOTOR CONTROL: Connexion pour le câble de commande de l'antenne.
6. +12...24 VDC: Connexion pour l'alimentation (12~24 volts DC).

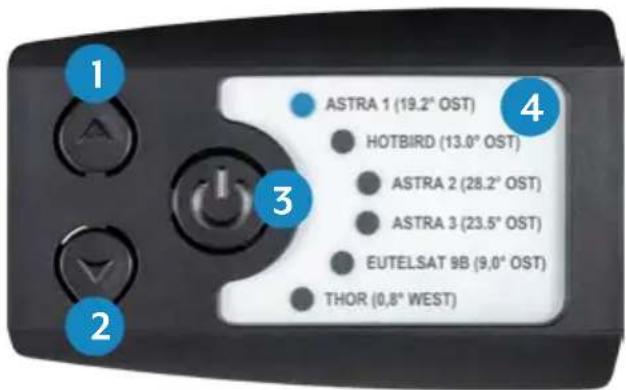

2.3 Panneau de contrôle

1. ▲: Se déplace vers le haut vers un satellite.
2. ▼: Se déplace vers le bas vers un satellite.
3. I/O: Met l'unité de commande en veille et rétracte l'antenne.
4. Liste des satellites : Affiche le satellite actuellement sélectionné.

3.1 Montage sur le toit du véhicule

1. Assurez-vous que vous disposez d'un lieu de travail approprié. Un garage ou un hall est préférable à un endroit extérieur. La température ambiante pour le montage doit être comprise entre +5°C et +25°C maximum. Ne travaillez pas directement au soleil. Respectez les règles de travail lors de la manipulation de produits chimiques. Assurez l'hygiène de travail nécessaire.
2. Assurez-vous que le toit de votre véhicule est suffisamment stable. Si la stabilité du toit est insuffisante ou douteuse, fixez une feuille d'environ 2 mm d'épaisseur d'environ 100 x 100 cm sur le panneau extérieur du toit. Demandez au constructeur de votre véhicule ce qu'il en est.
3. Vérifiez que toutes les pièces sont présentes.

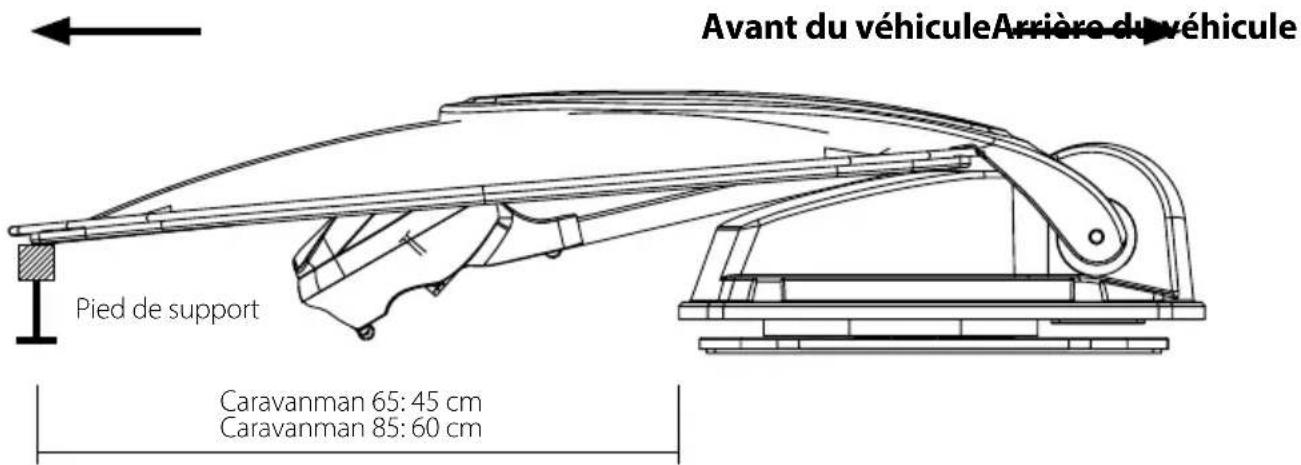

4. Placez l'antenne sur le futur emplacement de montage et alignez-la de manière à ce que le miroir et l'unité LNB soient dirigés vers l'arrière du véhicule. Assurez-vous que la surface de montage est de niveau et qu'il n'y a pas de structures de toit dans le chemin. La distance minimale par rapport à un climatiseur doit être de 30 cm.

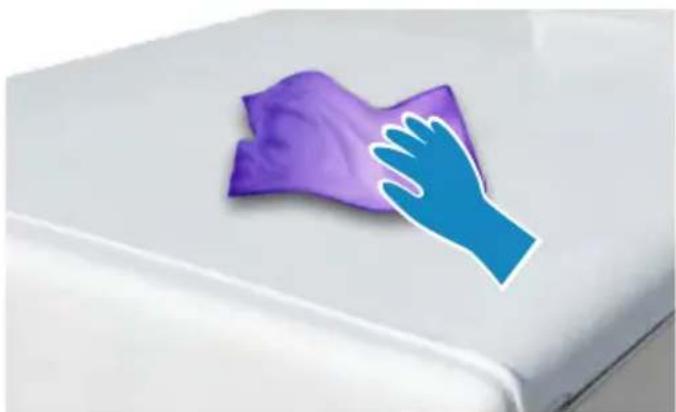

1. Nettoyez la surface de montage à l'aide d'un nettoyant approprié et d'un chiffon non tissé pour éliminer la saleté et les impuretés.

3. Montage et installation

1. Marquez ensuite la base de l'antenne (plaque de montage) avec un crayon.
2. Rendre légèrement rugueuse la surface dessinée avec du papier de verre (grain 120) et nettoyer à nouveau la surface avec le nettoyant et laisser le nettoyant s'évaporer pendant environ 10 minutes. ATTENTION : Ne touchez pas la surface par la suite !

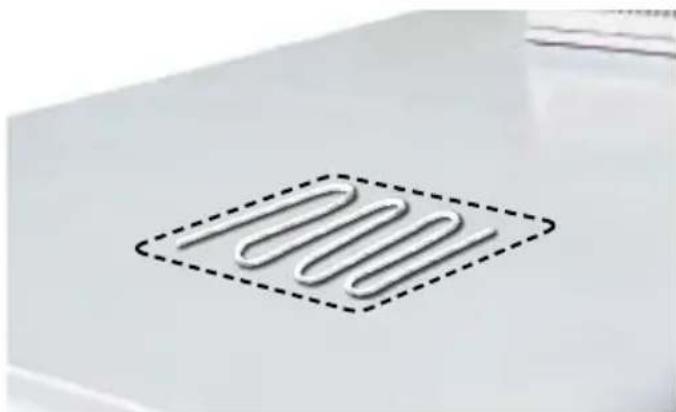

3.2 Instructions relatives à l'adhésif

1. Préparez l'adhésif pour le montage.
2. Appliquez maintenant l'adhésif sur la zone marquée du toit en suivant des lignes sinueuses afin que l'adhésif puisse durcir uniformément sur toute la surface.
3. Maintenant, placez immédiatement (dans les 5 minutes qui suivent l'application de la colle) l'antenne sur

le champ marqué. Appuyez légèrement et uniformément sur la base et fixez l'antenne de manière à ce qu'elle ne glisse pas, par exemple avec du ruban adhésif. Il doit rester au moins 2 mm d'adhésif entre la base de l'antenne et la surface après avoir appuyé dessus. L'adhésif est durci après un maximum de 48 heures à +18° C et une humidité relative de 50%. Si l'humidité de l'air est plus faible pendant l'installation, vaporisez un peu d'eau dans l'air autour de l'antenne après le collage.

1. Retirez immédiatement toute fuite d'adhésif à l'aide d'une spatule ou autre et nettoyez les surfaces contaminées avec le nettoyant et un chiffon non tissé.
2. Par sécurité, vous pouvez également fixer la base de l'antenne. Pour ce faire, percez les trous existants dans la base de l'antenne jusqu'au toit de votre véhicule et fixez-la en place avec une vis et un écrou de blocage. Pour éviter que la base fraîchement collée ne glisse, attendez que la colle ait durci pour effectuer ce travail.
3. Après l'assemblage complet et le durcissement de l'adhésif, un joint en silicone peut être dessiné autour de la base de l'antenne.

3.3 Montage du conduit de toit

Si aucune traversée de toit ne peut être utilisée, trouvez un emplacement approprié (de préférence dans le vent derrière l'antenne) sur le toit du véhicule. Il faut éviter la pénétration de l'eau et de l'humidité (par exemple la pluie ou les éclaboussures d'eau) dans le trou de forage. Veillez à ce que les câbles ne soient pas trop pliés pour éviter la perte de signal et l'endommagement du câble (le plus petit rayon de courbure est de 5 à 7 cm maximum).

La traversée de toit est collée sur le toit du véhicule comme l'antenne elle-même.

Après le montage de la traversée, faites passer les câbles par les ouvertures correspondantes et serrez ensuite les vis de serrage.

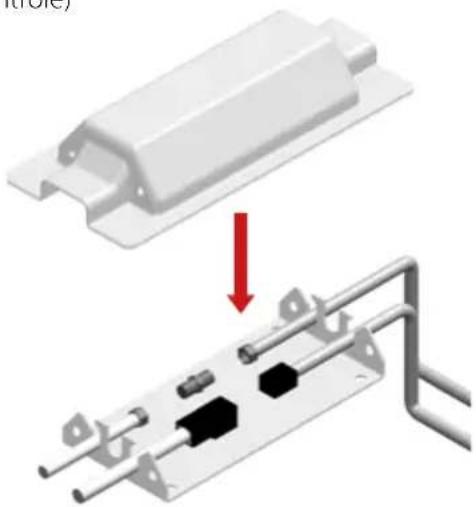

Pour installer le boîtier de protection contre les intempéries pour la connexion des câbles, collez la plaque de base à un endroit approprié de votre véhicule. Placez ensuite le cache sur la plaque de base et fixez-le avec les vis fournies. Si nécessaire, colmatez ici aussi les deux ouvertures avec du silicone résistant aux intempéries.

Connexions sur le toit:

1. Raccordez le câble coaxial (1) au câble coaxial (2) avec le connecteur F.
2. Raccordez le câble de commande (3) au câble de commande (4).
3. Faites passer les deux câbles avec précaution par les ouvertures du boîtier de protection contre les intempéries.
4. Faites passer les deux câbles par le passage de toit à l'intérieur du véhicule et vissez le presse-étoupe.

Connexions à l'intérieur du véhicule:

1. Reliez le câble coaxial (2) à l'entrée d'antenne (5) de l'appareil de commande.
2. Reliez le câble de 30 cm au récepteur ou au téléviseur.
3. Reliez le boîtier de commande à l'entrée (6) de l'appareil de commande.
4. Reliez le câble de commande (4) à l'entrée (7) de l'appareil de commande.
5. Reliez l'alimentation électrique du véhicule à l'appareil de commande (8).

Connexion de l'alimentation électrique:

4.1 Choix de l'emplacement

Les objets tels que les arbres, les ponts et les grandes maisons qui se trouvent dans l'angle d'incidence du satellite provoquent une perte de signal. De fortes pluies, des nuages, de la neige ou de la glace peuvent affecter la qualité de la réception. Si le signal satellite est perdu en raison de conditions météorologiques difficiles, le programme en cours du récepteur sera interrompu (l'image se fige ou disparaît). Lorsque les conditions météorologiques permettront à nouveau une bonne réception, l'image TV sera rétablie (Aucun nouveau processus de recherche n'est nécessaire).

4.2 Réglage manuel de l'inclinaison

Les signaux dans les lignes verticales (rouge) et horizontales (bleu) ont un décalage d'exactement 90° les uns par rapport aux autres. En raison de la position différente des satellites, selon votre emplacement, il est possible que les signaux ne frappent pas le LNB exactement verticalement et horizontalement. Pour régler cela, vous devez amener le LNB dans la position correcte par rapport au signal transmis. Ce réglage sur le LNB est appelé „réglage du skew“. L'illustration suivante vous montre le réglage optimal du LNB. Plus la correspondance est étroite, meilleure est la réception.

Il vous suffit d'effectuer les réglages suivants pour le caravanman 65 / 85 premium V2 (sans auto skew) !

Si vous êtes en Europe centrale, aucun réglage d'inclinaison n'est généralement nécessaire. Pour ajuster néanmoins le réglage du skew, procédez comme suit :

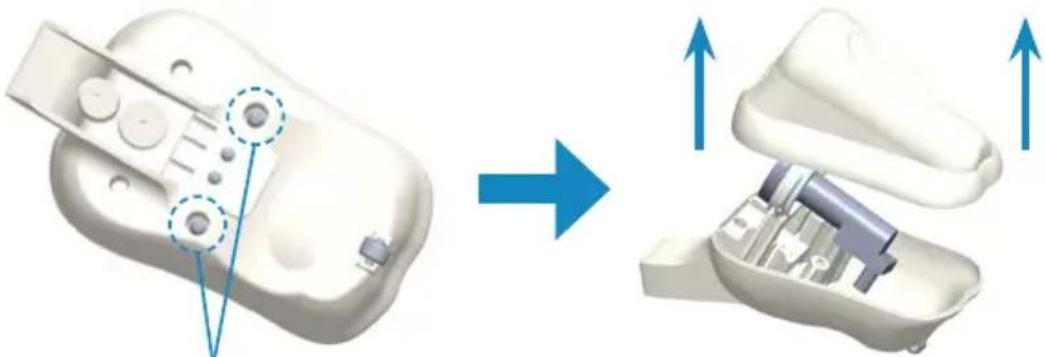

1. Desserrer les vis sur la face inférieure du LNB.
2. Desserrez les deux vis du support du LNB.

1. Ouvrez le couvercle du LNB.
2. Tournez maintenant le LNB vers la gauche ou la droite pour régler le nombre de degrés approprié.
3. Ensuite, fixez à nouveau les vis et fermez le couvercle du LNB.

Aperçu des valeurs de réglage du skew pour les capitales européennes

Pays Ville Astra 1	Astra 2	Astra 3	Hotbird Thor	Eutelsat 9B
Bulgarie Sofia +11	4	+1.7	+6.8	+11.0	+24.0	+15.0
Danemark	Copenhagen				+2.5	-3.4	-0.4	-0.3
Finlande	Helsinki				+10.3	+5.2	+7.9	+6.8
							+14.2	+9.0
France	Paris				-7.2	-13.9	-10.5	-9.2
Allemagne	Berlin				+2.6	-4.1	-0.7	+0.3
Angleterre	Londres				-7.8	-13.7	-10.7	-10.3
Grèce	Athènes				+12.7	+1.3	+7.3	+13.4
Hongrie	Budapest				+6.9	-1.3	+3.0	+5.6
Italie	Rome				-0.4	-9.8	-5.0	-0.6
Pologne	Varsovie				+8.4	+1.5	+5.1	+6.1
							+16.2	+9.1
Portugal	Lisbonne				-23.7	-30.2	-27.0	-25.3
Espagne	Madrid				-17.6	-24.8	-21.2	-18.7
Belgique	Bruxelles				-4.8	-11.2	-7.9	-7.0
Suède	Stockholm				+6.4	+1.1	+3.8	+3.0
Suisse	Berne				-3.8	-11.3	-7.5	-5.2
Autriche	Vienne				+4.5	-3.4	+0.7	+3.0

5.1 Mise en service du système

Assurez-vous d'abord que toutes les connexions entre l'antenne, l'unité de commande, le panneau de commande et le récepteur sont correctement branchées.

1. Allumez l'unité de commande à l'aide de l'interrupteur principal.
2. Appuyez sur le bouton ⏻ à l'avant de l'unité de commande. La LED du dernier satellite sélectionné s'allume et l'antenne se redresse.
3. Si l'antenne est dressée, le système recherche automatiquement le satellite sélectionné.
4. Une fois que le satellite sélectionné a été trouvé, le réglage fin et la détermination de la meilleure position possible de l'antenne commencent.
5. Dès que l'antenne s'est connectée au satellite, l'image apparaît sur le téléviseur. Remarque : Assurez-vous que le récepteur ou le téléviseur est réglé sur le satellite sélectionné (par exemple, Astra 1, 19,2° Est).

5.2 Sélection d'un autre satellite

Si vous voulez sélectionner un autre satellite, il suffit d'appuyer sur la touche ▲ ou ▼ de l'unité de commande. Vous pouvez voir quel satellite a été sélectionné grâce à la LED sur l'unité de commande. Une fois que vous avez sélectionné le satellite souhaité, l'antenne recherche automatiquement la position souhaitée.

5.3 Éteindre le système

Pour éteindre le système et rétracter l'antenne, appuyez sur le bouton ⏻ à l'avant de l'unité de commande. Lorsque l'antenne est complètement rétractée, le système s'éteint.

6. Plages de réception

Caravanman 65

Caravanman 85

Note : Des interférences de réception peuvent se produire dans les zones périphériques de l'empreinte.

7.1 Installation de l'application sur l'appareil mobile

Vous devez d'abord télécharger l'application. Vous pouvez la trouver dans l'AppStore et le Google PlayStore sous le nom suivant: Megasat 65/85 V2

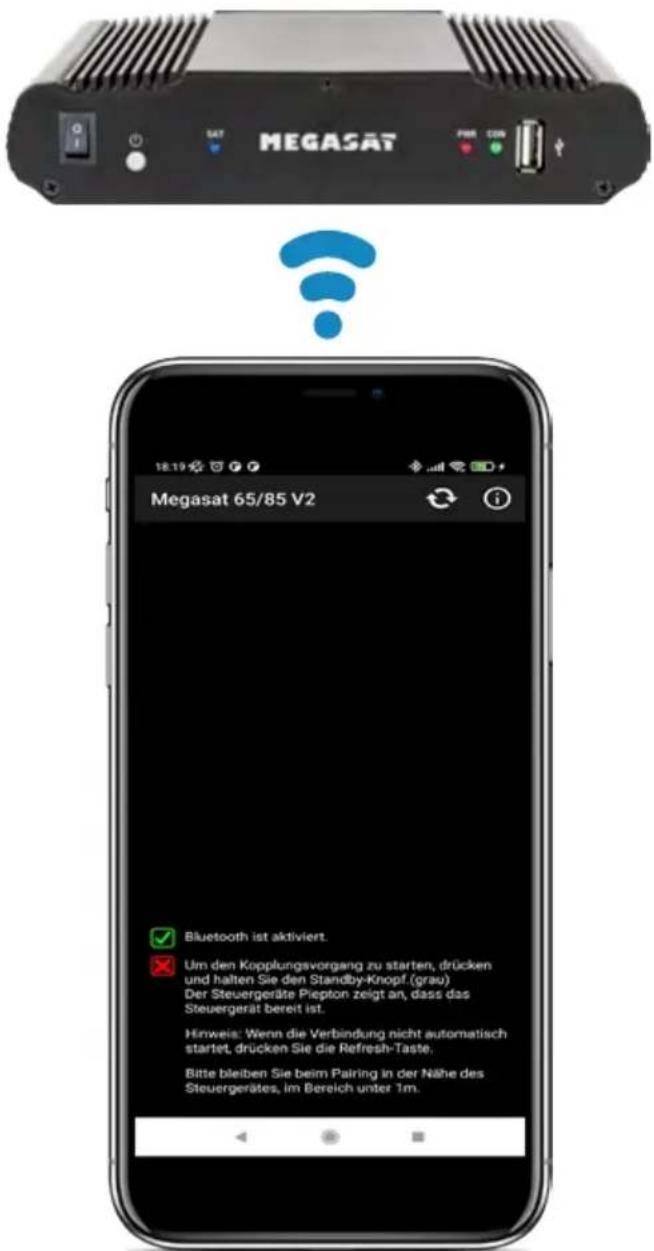

7.2 Connexion avec l'unité de commande

Lorsque vous utilisez l'unité de commande pour la première fois, vous devez la coupler avec l'appareil mobile. Note : Ceci n'est nécessaire que pour la première utilisation !

1. Ouvrez l'application Megasat.
2. Pour activer le mode de jumelage, appuyez sur le bouton de veille (⏻) situé à l'avant de l'unité de commande et maintenez-le enfoncé jusqu'à ce que vous entendiez un bip.
3. Attendez que votre appareil mobile reconnaisse l'unité de commande. Remarque : Assurez-vous que vous avez activé le Bluetooth® sur votre appareil mobile et que vous vous trouvez à une distance maximale de 5 mètres de l'unité de commande !
4. Lorsque le processus de couplage est terminé, un message apparaît sur l'appareil mobile.
5. Si la connexion n'est pas établie automatiquement, appuyez sur le bouton 📊 dans l'application.

7.3 Explication de l'application

1. Change le satellite sélectionné (haut / bas).
2. Ouvre ou ferme l'antenne.
3. Ouvre la page «Configuration».
4. Met à jour les configurations du satellite (mise à jour du firmware), si disponible.
5. Affiche les paramètres du satellite.
6. Ouvrez le menu pour le réglage manuel.
7. Synchronisation avec l'unité de commande. Lorsque le panneau de commande est connecté ou déconnecté de l'unité de commande, une synchronisation est nécessaire pour détecter les changements matériels. La synchronisation est également nécessaire pour préserver les changements de configuration effectués via USB.
8. Affiche les informations sur l'unité.

7. Contrôle via l'application

1. Sélectionnez le satellite en appuyant sur le nom du satellite. Les informations sur le satellite sont ensuite listées ci-dessous.

1. Dans le menu „Manual Adjustment“, tournez l'antenne avec les flèches vers la gauche et vers la droite pour l'azimut (rotation), ou tournez l'antenne avec les flèches vers le haut et vers le bas pour l'élévation (inclinaison).

7. Contrôle via l'application

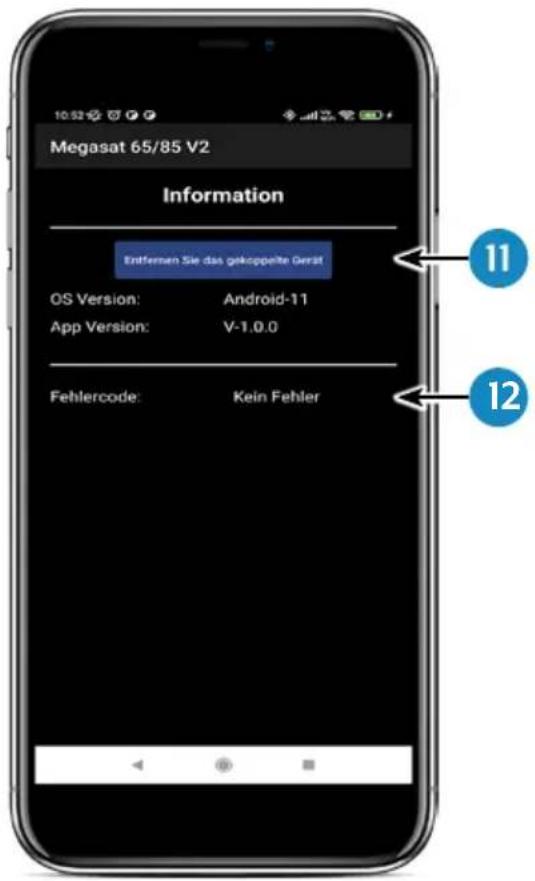

1. Si vous souhaitez déconnecter l'application de l'unité de contrôle, appuyez sur ce champ. Vous pouvez ensuite vous coupler avec un autre ou un nouveau boîtier de commande.
2. Si une erreur se produit pendant l'utilisation du système, un code d'erreur s'affiche ici.

8. Dépannage

En fonctionnement normal, les voyants de l'unité de commande indiquent quel satellite est actuellement sélectionné. Mais en cas d'erreur, ils ont une signification particulière, comme décrit ci-dessous.

L'unité de commande dispose de plusieurs indicateurs pour afficher des messages sur des conditions inattendues ou défectueuses. Chaque message s'accompagne d'un signal d'alarme émis par l'unité de contrôle et les LED respectives sont mises en évidence :

Erreur 1 (LED 1):

Erreur du capteur de hauteur lors de l'ouverture. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 2 (LED 2):

Erreur du capteur de hauteur lors de la fermeture. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 3 (LED 1 + LED 2):

L'antenne ne peut pas atteindre les commutateurs d'azimut au moment souhaité. Vérifiez si l'antenne rencontre un obstacle qui limite son mouvement.

Erreur 4 (LED 3):

Pendant le fonctionnement, si le commutateur latéral de fermeture de l'azimut (à 0 degré) est interrompu. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 5 (LED 1 + LED 3):

Pendant le fonctionnement, si le commutateur de retour en azimut (à 360 degrés) est interrompu. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 6 (LED 2 + LED 3):

Pendant le fonctionnement, si la connexion à l'interrupteur frontal (à 0 degré) est interrompue. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 7 (LED 1 + LED 2 + LED 3):

Pendant le fonctionnement, si la connexion à l'interrupteur latéral arrière (à 180 degrés) est interrompue OU si le câble de commande n'est pas connecté. Vérifiez si le câble de commande est connecté. Vérifiez s'il est connecté à l'unité de commande.

Erreur 8 (LED 4):

Le LNB ou le câble LNB n'est pas connecté ou l'un d'eux est endommagé. Vérifiez que le câble LNB est connecté du côté de l'unité de commande et du côté du LNB.

Erreur 9 (LED 1 + LED 4):

La carte d'antenne Smartsearch, la carte de capteur ou la carte GPS n'est pas connectée ou est endommagée. Vérifiez si le câble de commande est connecté. Vérifiez également que les broches internes du côté du câble de commande et du côté de l'unité de commande ne sont pas endommagées.

Erreur 10 (LED 2 + LED 4):

Défaillance de l'encodeur du moteur d'azimut. Vérifiez le câble de commande du côté de l'unité de commande et du côté de l'antenne.

Erreur 11 (LED 1 + LED 2 + LED 4):

Défaillance de la surintensité de l'azimut. Vérifiez si l'antenne rencontre un obstacle qui entrave le mouvement de l'antenne.

Erreur 12 (LED 3 + LED 4):

Défaut de surintensité de l'élévation. Vérifiez si l'antenne rencontre un obstacle qui limite son mouvement.

Erreur 20:

L'antenne ne trouve pas le satellite. Vérifiez si un micrologiciel plus récent de l'antenne est disponible (mise à jour du transpondeur). Vous pouvez trouver le dernier firmware sur la page d'accueil „www.megasat.tv“. Vérifiez si un bâtiment, un arbre ou d'autres obstacles réduisent ou bloquent la réception.

9. Mise à jour du firmware

De temps en temps, il arrive que le micrologiciel de l'unité de commande doive être mis à jour (par exemple, en cas de changement de fréquence de l'opérateur satellite ou d'amélioration générale de l'unité de commande).

Vous pouvez trouver le firmware actuel sur notre page d'accueil www.megasat.tv.

9.1 Mise à jour par clé USB

1. Copiez le fichier du microprogramme sur une clé USB appropriée. La clé USB doit être formatée en FAT32 et ne doit pas contenir d'autres fichiers.
2. Assurez-vous que l'unité de commande est arrêtée par l'interrupteur principal.
3. Insérez la clé USB contenant le nouveau firmware dans la prise USB située à l'avant.
4. Mettez maintenant l'unité de commande en marche. L'unité de commande démarre et lance automatiquement le processus de mise à jour. IMPORTANT : N'éteignez pas l'unité de commande pendant le processus de mise à jour pour éviter tout dommage éventuel !
5. Après une mise à jour réussie, l'unité de commande s'éteint et redémarre automatiquement. Le processus de mise à jour est maintenant terminé.

9.2 Mise à jour via le smartphone ou la tablette

Si des changements de fréquence ont été effectués par les opérateurs de satellites, l'application sera mise à jour automatiquement. Un avis apparaîtra dans l'application pour vous indiquer que vous devez mettre à jour l'antenne.

Assurez-vous que vous avez activé le Bluetooth® sur l'appareil mobile et que l'antenne est connectée à l'appareil mobile.

Suivez ensuite les instructions de l'application.

10. Données techniques

	Caravanman 65Premium V2	Caravanman 85Premium V2
Nombre d'abonnés 1
Fréquence d'entrée satellite 1	0.7 ~ 12.75 GHz
Polarisation Vertical / Horizontal
Bande de fréquence Ku-Band
Gamme de fréquences 10,7 GHz - 12,75 GHz
Gain de l'antenne 35,1 dBi @ 1	1,8 GHz 36,8 dBi @ 11,8 GHz
Recevoir de l'énergie 45 dBW	43,5 dBW
Moteur 2 Achsen DC-Motor
Plage angulaire Rotation 360° (20° pro Sekunde)
Inclinaison de la plage angulaire	0° ~ 75° (10° pro Sekunde)
Les satellites programmés	Astra 1 (19,2° Est)Astra 2 (28,2° Est)Astra 3 (23,5° Est),Hotbird (13° Est)Thor (0,8° Ouest)Eutelsat 9 B (9° Est)
Tension d'entrée	DC 12 ~ 24 Volt, 10 A
Température de fonctionnement	-15°C ~ +50°C
Température de stockage	-30°C ~ +70°C
Taille du miroir	66,0 x 71,0 cm (L/H)	77,0 x 85,0 cm (L/H)
Dimensions de l'antenne (rétracté)	66,0 x 20,0 x 87,0 cm (L/H/L)	77,0 x 20,0 x 100,0 cm (L/H/L)
Poids de l'antenne	12.1 kg	13,3 kg
Dimensions de l'unité de contrôle	18,0 x 4,0 x 13,0 mm (B/H/T)

Note 1:

Le poids et les dimensions ne sont pas des valeurs absolues exactes. Les spécifications peuvent être modifiées sans préavis.

Note 2:

Les antennes Caravanman 65 / 85 Professional V2 offrent également un récepteur GPS, une fonction d'inclinaison automatique et des connexions pour 2 participants.

11.1 Caravanman 65 V2

Plage de pivotement maximale

11.2 Caravanman 85 V2

Plage de pivotement maximale

Informations sur la conformité

Megasat Werke GmbH déclare par la présente que l'équipement suivant est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/30/EU (EMC), 2014/35/EU (LVD) et 2014/53/EU (RED):

Caravanman 65 Premium V2 (Numéro d'article 1500197)

Caravanman 65 Professional GPS V2 (Numéro d'article 1500198)

Caravanman 85 Premium V2 (Numéro d'article 1500199)

Caravanman 85 Professional GPS V2 (Numéro d'article 1500200)

La déclaration de conformité de ce produit est disponible auprès de la société:

Vous pouvez télécharger la déclaration de conformité sur notre page d'accueil:

Version: 1.2 (Janvier 2023) // Sous réserve de modifications techniques, de fautes d'impression et d'erreurs. Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer | www.megasat.tv | [e-mail]
