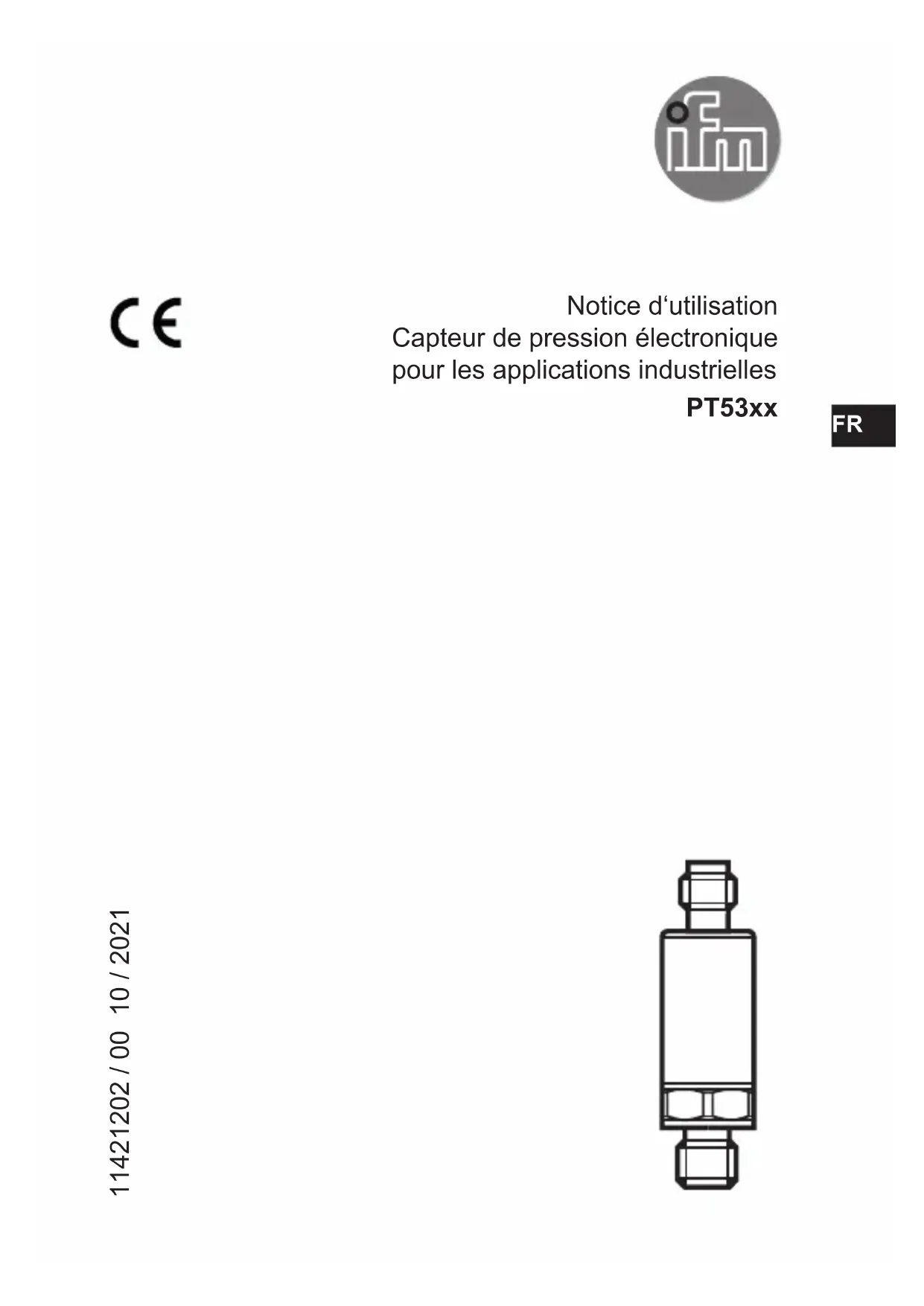

Notice d‘utilisation Capteur de pression électronique pour les applications industrielles PT53xx 11421202 / 00 10 / 2021 FR2 1 Remarque préliminaire Symboles utilisés ► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire ATTENTION Avertissement de dommages corporels. Danger de blessures légères, réversibles. Contenu 1 Remarque préliminaire ........................................................................................2 2 Consignes de sécurité .........................................................................................3 3 Fonctionnement et caractéristiques .....................................................................4

2 Consignes de sécurité

• L‘appareil qui est décrit ici constitue un composant à intégrer dans un système. - La sécurité du système est sous la responsabilité de l‘installateur du système. - L‘installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l‘opérateur et à l‘utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l‘opérateur et à l‘utilisateur et, le cas échéant, à tout personnel de service autorisé par l‘installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d‘utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environ- nantes concernées sans aucune restriction d‘utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n‘assume aucune responsabilité ni garantie pour les consé- quences d‘une mauvaise utilisation ou de modifications apportées au produit par l‘utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l‘entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l‘installation.

• Assurer une protection efficace des appareils et des câbles contre l‘endommagement. ATTENTION En cas de hautes températures du fluide, certaines parties de l’appareil peuvent s’échauffer. > Risque de brûlures ► Ne pas toucher l'appareil ► Protéger le boîtier contre le contact avec des matières inflam- mables et contre le contact non intentionnel.4 3 Fonctionnement et caractéristiques Le capteur de pression détecte la pression du système et la convertit en un signal de sortie analogique.

P = pression du système, MEW = valeur finale de l'étendue de mesure Dans l'étendue de mesure le signal de sortie est entre 4 et 20 mA. Si la pression du système est au-dessus ou en dessous de l'étendue de mesure, la sortie analogique se comporte, sans maintenir l'exactitude, comme suit :

• Pression du système au-dessus de l'étendue de mesure : 20...25 mA.

• Pression du système en dessous de l'étendue de mesure : 4...3 mA.

• Type de pression : pression relative Informations concernant la tenue en pression et la pression d‘éclatement

• fiche technique. Prendre des mesures appropriées afin d'éviter les valeurs de pression qui dépassent la pression max. admissible indiquée. La pression d'éclatement indiquée ne doit pas être dépassée. Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. ATTENTION : risque de blessures ! Pour des appareils avec une valeur finale de l'étendue de mesure de 600 bar, les limites des cycles de pression pendant la durée de vie s'appliquent (→ 5 Données techniques et schéma d‘encombrement).5

Lorsque la longueur de câble dépasse 30 m ou en cas d‘utilisation en extérieur, il y a un risque d‘impulsions de surtension provenant de sources extérieures. Nous recommandons d‘utiliser l‘appareil dans des environne- ments d‘exploitation protégés et de limiter les impulsions de surtension à max. 500 V. Directive relative aux équipements sous pression (DESP) : Les appareils avec une valeur finale de l'étendue de mesure de 6...400 bar correspondent à l'article 3, paragraphe (3) de la Directive 97/23/CE, et ont été conçus et fabriqués pour des fluides du groupe 2 (gaz stables et liquides non surchauffés) selon les règles de l'art. Les appareils avec une valeur finale de l'étendue de mesure de 600 bar correspondent à la directive 97/23/CE et ont été conçus pour des fluides du groupe 2 (gaz stables et liquides non surchauffés) et sont fabriqués et testés selon module A. 4 Montage Avant le montage et le démontage de l'appareil : S'assurer que l'installation est hors pression. ► Visser l'appareil dans un raccord process G¼ mâle (DIN ISO EN 1179-2). ► Serrer fermement. Couple de serrage recommandé : Gamme de pression en bar Couple de serrage en Nm

Dépend de la lubrification, du joint d'étanchéité et de la charge de pression !6 5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés. Alimentation selon EN 50178, TBTS, TBTP. Dans les applications marines (si une homologation de l‘appareil est disponible), une protection supplémentaire contre les surtensions est nécessaire. ► Mettre l'installation hors tension. ► Raccorder l'appareil comme suit : PT53xx (4...20 mA analogique) Couleurs des fils conducteurs

BN1 BU3 OUT BN brun BU bleu OUT : sortie analogique Couleurs selon DIN EN 60947-5-2 Exemple de raccordement

6 Données techniques L'indication des données techniques suivantes est exigée par la Directive 97/23/CE (directive relative aux équipements sous pression) pour des appareils avec une valeur finale de l'étendue de mesure de 600 bar. PT5360 Tension d'alimentation [V] ................................................................................. 8,5 ... 36 DC Sortie analogique ................................................................................................. 4...20 mA Température du fluide [°C] ........................................................................................ -40...90 Température ambiante [°C] ....................................................................................... 40...90 Température de stockage [°C] ............................................................................. -40...+100 Cycles de pression (min.) pendant la durée de vie ....60 millions à 1,2 x pression nominale Tenue aux chocs [g]........................................................... 50 (DIN EN 60068-2-27, 11 ms) Tenue aux vibrations [g]........................................... 20 (DIN EN 60068-2-6, 10... 2000 Hz) Plus d'informations sur www.ifm.com
