Type de produit	Capteur de pression électronique
Marque	IFM
Modèle	PB0020 (série PB5xxx)
Tension d'alimentation	18 ... 30 V DC
Courant de sortie	250 mA
Consommation	50 mA
Précision du point de commutation	< ± 2 % de l'étendue de mesure
Répétabilité	< ± 0,25 % de l'étendue de mesure
Dérive en température	< ± 0,3 % de l'étendue de mesure par 10 °C
Plage de température ambiante	-25 ... +80 °C
Protection	IP 65 / III (selon variante)
Matières en contact avec le fluide	INOX 303, céramique, FPM (Viton)
Fonctions principales	Détection de pression, affichage LED, sortie transistor N.O./N.F., hystérésis réglable, verrouillage
Raccordement électrique	Embase M12 (DC PNP/NPN ou SSDC PNP)
Cycles de commutation	100 millions minimum
Sécurité	Ne pas dépasser la pression d'éclatement ; fluides gazeux limités à 25 bar

FOIRE AUX QUESTIONS - PB0020 IFM

Comment régler le point de consigne haut (S) ?

Appuyez sur le bouton SET S pendant plus de 5 secondes pour entrer en mode programmation. Utilisez ensuite SET S pour augmenter la valeur (pas à pas ou continu) et confirmez avec ENTER S. La valeur s'affiche via les LED vertes (allumées + clignotantes).

Comment régler le point de consigne bas (R) ?

Appuyez sur SET R plus de 5 secondes pour programmer le point bas. Ajustez avec SET R et confirmez avec ENTER R. Notez que S doit toujours être supérieur à R.

Que signifient les LED vertes et jaunes ?

Les LED vertes indiquent la pression actuelle du circuit en pas de 10 %. La LED jaune s'allume lorsque la sortie a commuté (état de commutation).

Comment verrouiller ou déverrouiller l'appareil ?

Appuyez simultanément sur les deux boutons (SET S et SET R) pendant 10 secondes. La visualisation s'éteint brièvement pour confirmer le verrouillage ou déverrouillage. En état verrouillé, la programmation est impossible.

Que faire si toutes les LED clignotent ?

C'est un signal de défaut indiquant un court-circuit. Vérifiez le câblage et la charge. L'appareil est protégé contre les courts-circuits.

Quelles sont les plages de pression disponibles ?

Selon la variante : PB5xx0 (20-400 bar), PB5xx1 (12,5-250 bar), PB5xx2 (5-100 bar), PB5xx3 (1,25-25 bar), PB5xx4 (0,5-10 bar), PB5xx6 (0,125-2,5 bar), PB5xx7 (0,05-1,0 bar). Le modèle PB0020 correspond à une des ces variantes.

Comment lire la pression affichée en pas de 1 % ?

En appuyant brièvement sur SET S ou SET R, l'affichage passe en mode Display. La valeur est la somme de la LED allumée (valeur entière) et de 1/10 de la LED clignotante. Par exemple, 30 bar + 0,8 bar = 30,8 bar.

L'appareil peut-il être utilisé avec des gaz ?

Oui, mais la pression est limitée à 25 bar maximum pour les fluides gazeux sous pression. Vérifiez la compatibilité des matières.

Quel est le raccordement électrique ?

L'appareil utilise une embase M12 avec sortie PNP ou NPN selon le modèle. Respectez les couleurs des fils (voir schéma dans la notice). L'alimentation doit être TBTS/TBTP selon EN50178.

Comment nettoyer ou entretenir le capteur ?

Aucun entretien particulier n'est requis. Évitez les pics de pression et les chocs. Pour le nettoyage extérieur, utilisez un chiffon doux et sec. Ne pas immerger (sauf si IP67 avec accessoires).

Questions des utilisateurs sur PB0020 IFM

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice PB0020 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PB0020 de la marque IFM.

MODE D'EMPLOI PB0020 IFM

Capteur de pression électronique

PB5

IFM PB0020 - 1

Éléments de service et d'indication

1 2 OUT 10 20 30 40 50 60 70 80 90 100 SET S ENTER R SET R ENTER S [bar] ③ ④

1	LED vertes	visualisation de la pression du circuit(LED allumées, et du point de consigne (LED clignotante,
2	LED jaune	état de commutation;allumée si la sortie a commuté
3	bouton SET S / ENTER R	visualisation et réglage du point de consigne haut (S); confirmation du point de consigne bas (R)*
4	bouton SET R / ENTER S	visualisation et réglage du point de de consigne bas (R); confirmation du point de consigne haut (S)*

* Réglage en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois

Contenu

Remarque sur la sécurité..... page 20

Fonctionnement et caractéristiques..... page 20
Modes de fonctionnement..... page 22
Montage............................ page 23
Raccordement électrique..... page 23
Programmation.... page 24
Mise en service / Fonctionnement..... page 25
Données techniques..... page 25 Dimensions..... page 26

Structure du menu

Affichage S / R en pas de 1%= valeur la LED allumée ( □ )+ 1/10 de la valeur de la LEDclignotante ( ≈ ≈)		PBxxx30 ... 25 bar	7,5bar + 2bar = 9,5bar

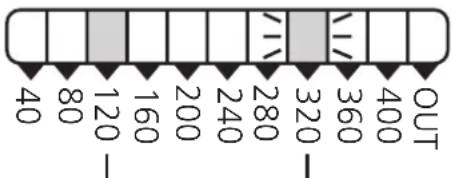

PBxxx00 ... 400 bar	120bar + 32bar = 152bar	PBxxx40 ... 10 bar	3bar + 0,8bar = 3,8bar

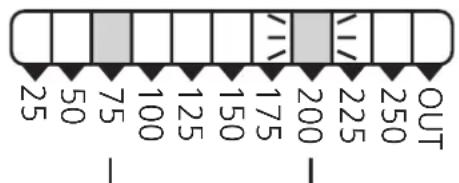

PBxxx10 ... 250 bar	75bar + 20bar = 95bar	PBxxx60 ... 2,5 bar	0.25 0.75 1.00 1.25 1.50 1.75 2.00 2.25 OUT0,75bar + 0,2bar = 0,95bar

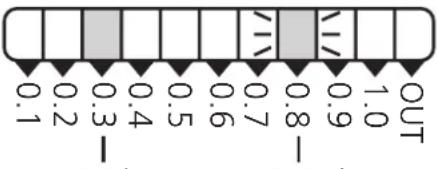

PBxxx20 ... 100 bar	30bar + 8bar = 38bar	PBxx70 ... 1 bar	0,3bar + 0,08bar = 0,38bar

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.

Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25 bar maximum.

1. Fonctionnement et caractéristiques

Le capteur de pression détecte la pression du circuit et indique par un signal de commutation si la valeur présélectionnée est atteinte ou non. De plus, une rampe de LED visualise la pression actuelle du circuit et le seuil de commutation (en pas de 10%).

10 20 30 40 50 60 70 80 90 100 OUT seuil pression du circuit

□ = LED allumée

= LED clignotante

Éviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

IFM PB0020 - Fonctionnement et caractéristiques - 2

Indication de la pression actuelle du circuit à partir de 5% de la valeur de l'étendue de mesure. "Toutes les LED ETEINTES" ne veut pas dire que le circuit n'est pas sous pression!

L'appareil

peut être utilisé en N.O. ou N.F.
et travaille avec la fonction hystérésis.

Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (S) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (R) est atteinte.

L'hystérésis est réglable : D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigne basse.

IFM PB0020 - L'appareil - 1

line

| t | P | | ---- | ----- | | 0 | 0 | | 1 | 1 | | 2 | 1 | | 3 | 1 | | 4 | 1 | | 5 | 1 | | 6 | 1 | | 7 | 1 | | 8 | 1 | | 9 | 1 | | 10 | 1 | | 11 | 1 | | 12 | 1 | | 13 | 1 | | 14 | 1 | | 15 | 1 | | 16 | 1 | | 17 | 1 | | 18 | 1 | | 19 | 1 | | 20 | 1 | | 21 | 1 | | 22 | 1 | | 23 | 1 | | 24 | 1 | | 25 | 1 | | 26 | 1 | | 27 | 1 | | 28 | 1 | | 29 | 1 | | 30 | 1 | | 31 | 1 | | 32 | 1 | | 33 | 1 | | 34 | 1 | | 35 | 1 | | 36 | 1 | | 37 | 1 | | 38 | 1 | | 39 | 1 | | 40 | 1 | | 41 | 1 | | 42 | 1 | | 43 | 1 | | 44 | 1 | | 45 | 1 | | 46 | 1 | | 47 | 1 | | 48 | 1 | | 49 | 1 | | 50 | 1 | | 51 | 1 | | 52 | 1 | | 53 | 1 | | 54 | 1 | | 55 | 1 | | 56 | 1 | | 57 | 1 | | 58 | 1 | | 59 | 1 | | 60 | 1 | | 61 | 1 | | 62 | 1 | | 63 | 1 | | 64 | 1 | | 65 | 1 | | 66 | 1 | | 67 | 1 | | 68 | 1 | | 69 | 1 | | 70 | 1 | | 71 | 1 | | 72 | 1 | | 73 | 1 | | 74 | 1 | | 75 | 1 | | 76 | 1 | | 77 | 1 | | 78 | 1 | | 79 | 1 | | 80 | 1 | | 81 | 1 | | 82 | 1 | | 83 | 1 | | 84 | 1 | | 85 | 1 | | 86 | 1 | | 87 | 1 | | 88 | 1 | | 89 | 1 | | 90 | 1 | | 91 | 1 | | 92 | 1 | | 93 | 1 | | 94 | 1 | | 95 | 1 | | 96 | 1 | | 97 | 1 | | 98 | 1 | | 99 | 1 | | Note: The 'hystérésis' label indicates the time interval from the first to the last period of the cycle. The 'N.O.' and 'N.F.' labels are not present in the diagram.

Plage de réglage:

N° de commande	Consigne haute (S)	Consigne basse (R)	en pas de
PB5xx0 20 ... 400 bar 12 ... 392	bar 4 bar
PB5xx1	12,5 ... 250 bar 7,5 ... 245 bar 2,5 bar
PB5xx2	5 ... 100 bar 3 ... 98 bar 1 bar
PB5xx3	1,25 ... 25 bar 0,75 ... 24,5 bar 0,25 bar
PB5xx4	0,5 ... 10 bar 0,3 ... 9,8 bar	0,1 bar
PB5xx6	0,125 ... 2,5 bar	0,075 ... 2,45 bar	0,025 bar
PB5xx7	0,05 ... 1,0 bar	0,03 ... 0,98 bar 0,01 bar

2. Modes de fonctionnement

Mode Run (mode de fonctionnement normal), mode Display (visualisation du point de consigne haut / bas), mode programmation (réglage du point de consigne haut / bas).

Mode run:

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute la sortie transistor selon l'hystérésis réglée.

Les LED vertes indiquent la pression actuelle du circuit, la LED jaune indique l'état de commutation de la sortie.

En appuyant brièvement sur le bouton-poussoir "SET S" ou "SET R", l'appareil passe en mode Display. En ce mode, il reste opérationnel et le point de consigne haut / bas réglés peuvent être lus en pas de 1%.

- Si un bouton-poussoir est appuyé brièvement, la valeur correspondante est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.

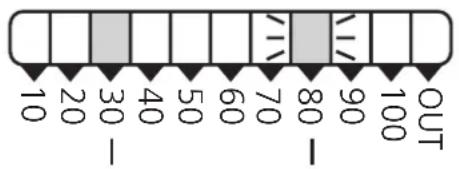

10 20 30 40 50 60 70 80 90 100 OUT 30bar + 8bar = 38bar

valeur de l'échelle de la LED allumée+ 1/10 de la valeur de l'échellede la LED clignotante=
=	valeur affichée

Mode de programmation:

L'appareil passe en mode de programmation si le bouton-poussoir "SET S" ou "SET R" est appuyé pendant 5s. En ce mode, il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées.

Le point de consigne haut peut être changé en appuyant sur le bouton-poussoir "SET S" et confirmé en appuyant sur le bouton-poussoir "ENTER S". Le point de consigne bas peut être changé en appuyant sur le bouton-poussoir "SET R" et confirmé en appuyant sur le bouton-poussoir "ENTER R". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.

3. Montage

IFM PB0020 - Montage - 1

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Monter le capteur de pression à l'aide d'un montage process approprié (voir étiquette "Port Size").

4. Raccordement électrique

IFM PB0020 - Raccordement électrique - 1

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

Schéma de branchement:

embase M12DC PNP
embase M12DC NPN
embase SSDC PNP

Couleurs des fils conducteurs des connecteurs femelles IFM:

Augmenter le point de consigne haut / point de consigne bas

1	Appuyer sur le bouton SET S* et maintenir appuyé jusqu'à ce que le seuil de commutation désiré soit atteint.Dès que l'indication est en marche, le seuil de commutation peut être augmenté (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).		Après 5s la LED clignotante passe de gauche à droite.Lorsque la LED 9 est atteinte, elle retourne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
2	Appuyer sur le bouton ENTER S* brièvement (confirmation).		Le seuil de commutation devient effectif; l'appareil devient opérationnel.

* Bouton SET R pour régler le point de consigne bas Bouton ENTER R pour confirmer le réglage du point de consigne bas Le point de consigne haut (S) est toujours plus élevé que le point de consigne bas. Des valeurs pour S plus élevées que R ne sont pas acceptées. **Dépassement: Si la LED clignotant et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

Réduire le point de consigne haut / bas

Laisser les LED clignotantes et allumées passer jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle: Appuyer sur les deux boutons-poussoir pendant 10s. La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livré: non bloqué.

6. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Signaux de défaut durant le fonctionnement : Toutes les LED clignotent lors d'un court-circuit.

Données techniques

Tension d'alimentation [V]....18 ... 30 DCCourant de sortie [mA]....250protection courts-circuits,protection inversion de polarité / protection surcharges,chien de garde intégréChute de tension [V]....< 2Consommation [mA]....50

Répétabilité [% de l'etendue de mesure]....< ± 0,25Précision du point de commutation [% de l'etendue de mesure]....< ± 2,0Dérive / température [% de l'etendue de mesure par 10°C]....< ± 0,3dans la plage de température [°C]....-25 ... +80Retard à la disponibilité [s]....0,2

Matières en contact avec le fluide....INOX 303; céramique; FPM (Viton)Boîtier....EEPDM/X (Santoprène); FPM (Viton); NBR (Buna N);PA; Pocan; PC (Macrolon); INOX 304Protection PB5x00 ... PB5x07....IP 65 / IIIProtection PB5x20 ... PB5x22....IP 67 / IIIProtection PB5x23 ... PB5x27....IP 65* / IIIRésistance d'isolation [MΩ]....>100 (500 V DC)Tenue aux chocs [g]....50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]....20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Cycles de commutation min....100 millionsTempérature ambiante [°C]....-25 ... +80Température du fluide [°C]....-25 ... +80Température de stockage [°C]....-40 ... +100CEMCEI 1000/4/2 ESD (décharges électro.):....4 / 8 KVCEI 1000/4/3 HF (champs électro.):....10 V/mCEI 1000/4/4 Burst:....2 KVCEI 1000/4/6 HF (perturb. conduite):....10 V

*Protection renforcée (IP 67) avec accessoires (No de commande E30038).
