GM27CQS - Moniteur COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD 27"
Marque	Cooler Master
Modèle	GM27CQS
Taille de l'écran	27 pouces
Résolution maximale	2560 x 1440 (WQHD)
Taux de rafraîchissement	170 Hz (DP, overclock) / 144 Hz (HDMI)
Temps de réponse	0,5 ms MPRT (avec clarté de mouvement)
Luminosité	350 nits (typ.)
Contraste	4000:1 (typ.)
Angle de vision	178° horizontal / 178° vertical
Connectivité	DP 1.2 x 1, HDMI 2.0 x 2, prise casque x 1
Haut-parleurs intégrés	2 W x 2
Alimentation	Adaptateur 12 VDC / 4,0 A ; consommation 26 W (typ.)
Dimensions (avec support)	610,5 x 273,7 x (430-560) mm
Dimensions (sans support)	610,5 x 84,3 x 362,5 mm
Poids net (avec support)	5,02 kg
Poids net (sans support)	3,38 kg
Réglages ergonomiques	Inclinaison -5° à +20°, pivotement ±15°, hauteur 130 mm
Compatibilité VESA	100 x 100 mm (vis M4 x 10 mm)
Fonctions principales	Adaptive-Sync, modes image (SDR/HDR), faible lumière bleue, stabilisation du noir, réticule, minuteur
Entretien et nettoyage	Éteindre et débrancher ; nettoyer avec un chiffon doux légèrement humide (sans solvant)
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, utiliser un câble blindé pour la conformité CEM
Pièces détachées et réparabilité	Support, base, adaptateur secteur ; réparation par technicien agréé uniquement

FOIRE AUX QUESTIONS - GM27CQS COOLER MASTER

Comment installer la base du moniteur ?

Suivez les étapes dans le manuel : fixez la base du support à la base du support à l'aide des vis fournies, puis insérez le bras dans la base et serrez la molette. Pour le support mural, utilisez un kit VESA 100x100 mm avec vis M4 x 10 mm.

Comment nettoyer l'écran ?

Éteignez et débranchez le moniteur. Vaporisez une solution de nettoyage sans solvant sur un chiffon doux (ne pas vaporiser directement sur l'écran) et essuyez doucement.

Quels câbles sont inclus dans la boîte ?

Adaptateur d'alimentation, câble HDMI (en option), câble DP (en option), serre-câble et vis de base.

Comment activer le mode HDR ?

Appuyez sur le bouton de commande pour ouvrir le menu OSD, allez dans [Avancé] > HDR et réglez sur Activé. Vous pouvez également choisir un mode HDR dans [Réglage de l'image] > Mode Image HDR.

Quelle est la fréquence de rafraîchissement maximale ?

170 Hz via DP avec overclocking, ou 144 Hz via HDMI. Assurez-vous d'utiliser un câble DP 1.2 ou supérieur et de régler la fréquence dans les paramètres de la carte graphique.

Le moniteur prend-il en charge Adaptive-Sync ?

Oui, Adaptive-Sync est pris en charge. Activez-la dans le menu [Config. pour les yeux] > Adaptive-Sync. Compatible avec les cartes graphiques NVIDIA et AMD.

Comment régler la hauteur du moniteur ?

Le moniteur est équipé d'un support réglable en hauteur de 130 mm. Tenez la base et soulevez ou abaissez l'écran doucement.

Puis-je utiliser un support mural ?

Oui, le moniteur est compatible VESA 100x100 mm. Retirez le bras d'origine et fixez le support mural (non inclus) avec les vis M4 x 10 mm.

Comment réduire la lumière bleue ?

Dans le menu [Réglage de couleur], réglez [Filtre lumière bleue] de 0 à 100 pour réduire l'émission de lumière bleue nocive et protéger vos yeux.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché. Appuyez brièvement sur le bouton d'alimentation. Si le voyant est orange, le moniteur est en mode veille ; s'il est éteint, vérifiez la prise électrique et le câble d'alimentation.

MODE D'EMPLOI GM27CQS COOLER MASTER

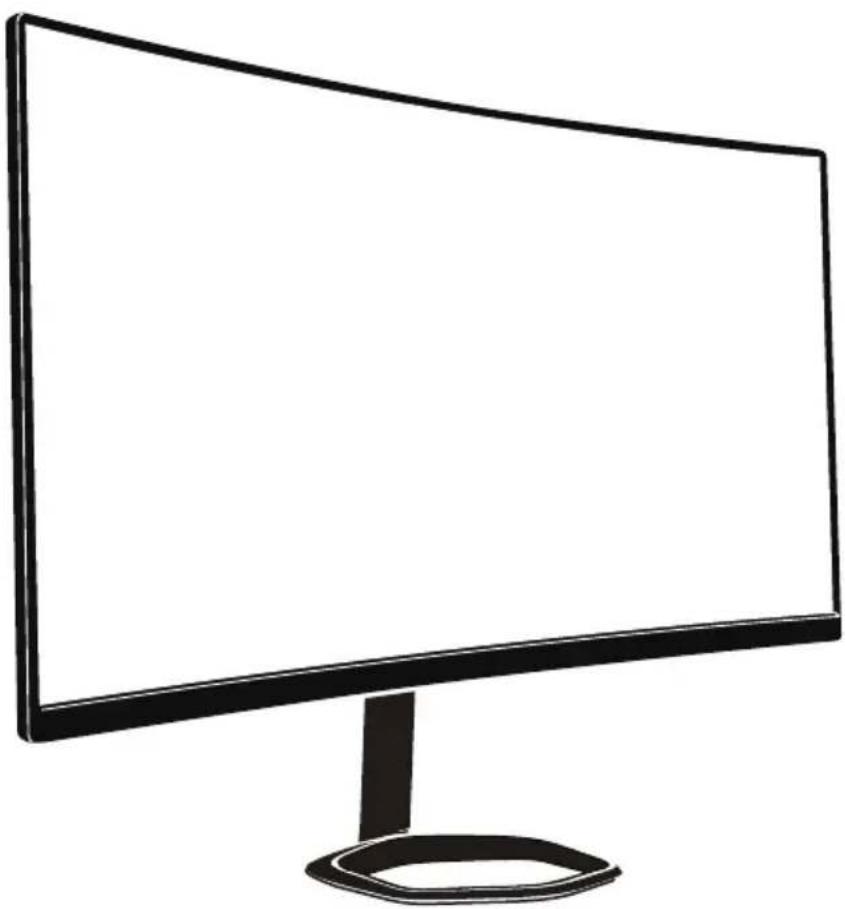

Écran de jeu Cooler Master 27"

Table des matières

Exigences et notice de sécurité 1 Consignes de sécurité importantes 3 Contenu de la boite 4 Installation du bras/de la base de l'écran 5 Réglages de l'écran 7 Instructions d'installation d'un support mural 8 Boutons de commande externes 9 Menu principal 10 [Entrée] 10 [Réglage de l'image] 10 [Config. pour les yeux] 12 [Réglage de couleur] 13 [Avancé] 13 [Configuration] 14 Spécifications 15 Timing pris en charge 16 [Temps PC] 16 [Temps video] 17 Dimensions externes du produit 18

Notice de sécurité de la FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de classe B, conformément à l'article 15 du règlement de la FCC. Ces exigences sont définies pour protégerraisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génère, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conforme aux instructions peut provoquer des interférences dangereuses avec les communications radio. Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/télé (allumez/éteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du récepteur dans la même prise.
• Pour toute assistance, contactez le distributeur ou un technicien radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. déclare par la présente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La directive CEM 2014/30/UE, la directive basse tension 2014/35/UE, la directive RoHS 2011/65/UE et la directive 2009/125/CE établissant un cadre pour la fixation d'exigences d'éco-conception pour les produits liés à l'énergie.

Remarque :

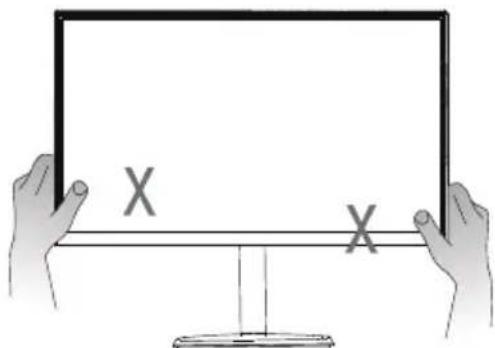

afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque: câble blanc

Pour se conformer aux exigences CEM, un câble blindé doit être utilisé pour la connexion de ce produit et tout autre appareil électronique.

Remarque :

L'écran est exclusivement utilisé pour l'affichage vidéo et d'images d'informations acquises à partir d'appareils électroniques.

Remarque: périphériques

Seul un périphérique (périphérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre périphérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de la partie 15 de la réglementation FCC. Lors de l'utilisation de ce produit, il faut respecter les deux exigences suivantes : (1) Cet appareil ne doit pas générer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement inattendu.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modèle: GM27-CQS

Nom de la Compagnie: Amérique du Nord - CMI USA, Inc.

Adresse: 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

Contact: Représentant Cooler Master

Téléphone: [phone]

Remarque: pour les utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme ICES-003 (Norme sur le matériel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs domestiques dans l'UE

Si ce symbole apparait sur un produit ou son emballage, cela signifie qu'il ne doit pas être jeté avec les déchets ménagers. Les déchets d'équipements doivent être déposés dans un centre de recyclage spécialisé dans le recyclage des déchets d'équipements électriques et électroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usagés sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usagés, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous avez acheté le produit.

Consignes de sécurité importantes

Lisez attentivement les instructions suivantes.

1. Pour nettoyer l'écran du moniteur LCD : Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.
2. Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.
3. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut causer des dommages permanents à l'écran.
4. N'enlevez pas le couvercle et n'essayez pas de réparer cet appareil vous-même. Un technicien/agréé doit effectuer l'entretien de toute nature.
5. Rangez l'écran LCD dans une pièce à une température de -20 à 60 °C. Le rangement de l'écran LCD en dehors de cette plage peut entraîner des dommages permanents.
6. Débranche immédiatement votre écran et appelez un technicien/agréé dans l'un des cas suivants :
7. Le câble de signal de l'écran au PC est déchiré ou endommagé. L'écran LCD a été exposé à un liquide ou à la pluie. L'écran LCD ou son boîtier est endommagé.

Contenu de la boîte

ABC

Écran Base de support Base du support

DEF

Adaptateur d'alimentation Cable HDMI (en option)

Cable DP (en option) Serre-cable (Utilisé pour le cable fixé à l'arête de la base du support) Vis de la base (Utilisées pour l'installation de la base du support et du support)

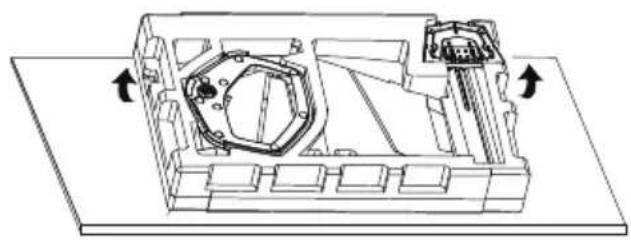

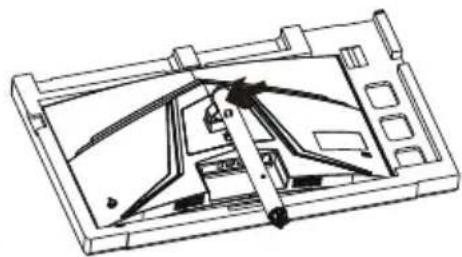

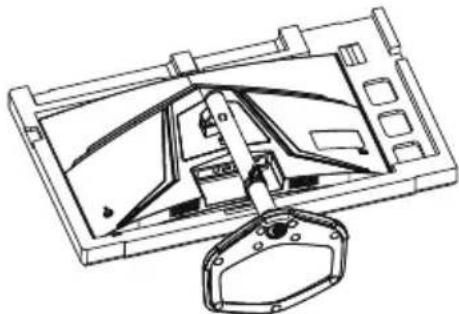

Installation du bras/de la base de l'écran

3 4

5 6

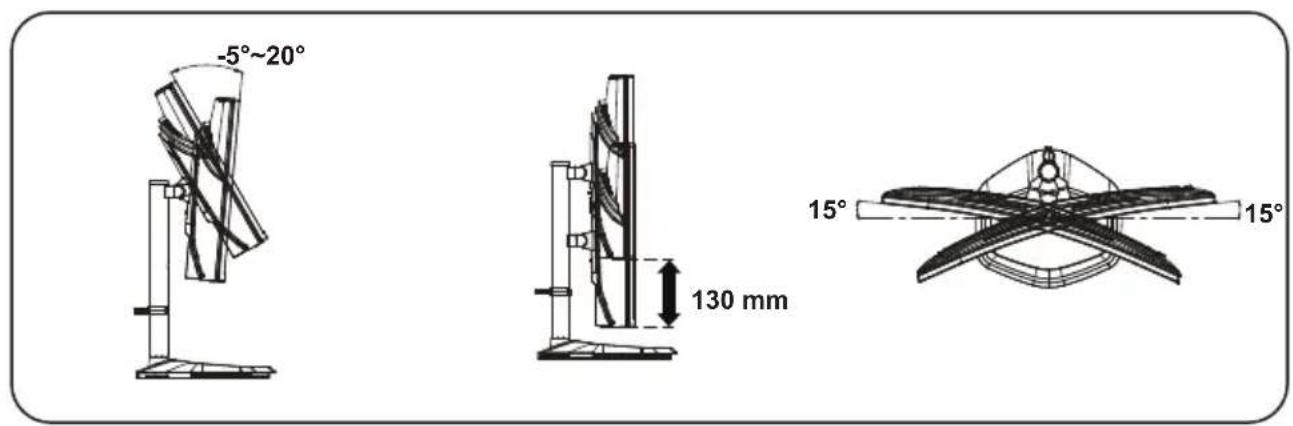

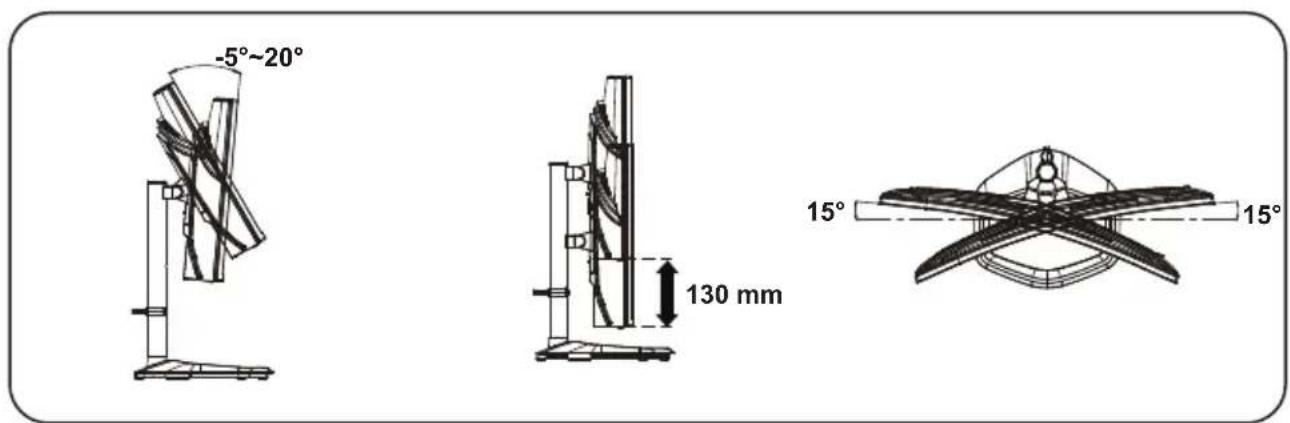

Réglages de l'écran

• Pour des résultats optimaux, il est recommandé de regarder directement l'avant de l'écran et d'effectuer les réglages nécessaires. Assurez-vous que l'écran est monté verticalement sur la base du support. Lors du réglage des angles de vue de l'écran, évitez de le toucher et tenez le support afin d'éviter qu'il ne tombe.

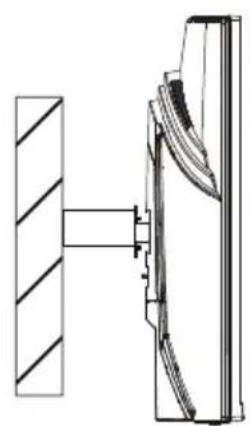

3 VESA: 100 × 100 ~mm Vis: M4 x 10 mm

Boutons de commande externes

Appuyez brièvement sur ce bouton pour allumer l'écran et maintenez-le appuyé pour l'éteindre.

Lorsque le menu OSD est activé, tirez le bouton vers le haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin. Lorsque vous avez terminé, vous pouvez tirer le bouton Retour pour revenir au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

REMARQUE: Témoin d'alimentation;

Bleu = ALLUMÉ;

Orange = Economie d'énergie.

Des explications sur le menu OSD et des symboles du menu rapide OSD et leurs utilisations fonctionnelles sont indiquées ci-dessous.

REMARQUE: Le contenu suivant est fourni à titre indicatif uniquement. Les spécifications réelles du produit peuvent être différentes.

Choisir : Accède au sous-menu en surbrillance ou modifie l'entrée du menu sélectionné.

Quitter: Ferme le menu OSD.

Retour: Retourner au menu précédent ou quitter la modification d'une entrée.

Vers le haut: Déplace la surbrillance vers le haut.

Vers le bas : Déplace la surbrillance vers le bas.

Gauche: Déplace la surbrillance vers la gauche.

Vers la droite : Déplace la surbrillance vers la droite.

Augmenter : Augmenter le paramètre OSD.

Diminuer : Diminuer le paramètre OSD.

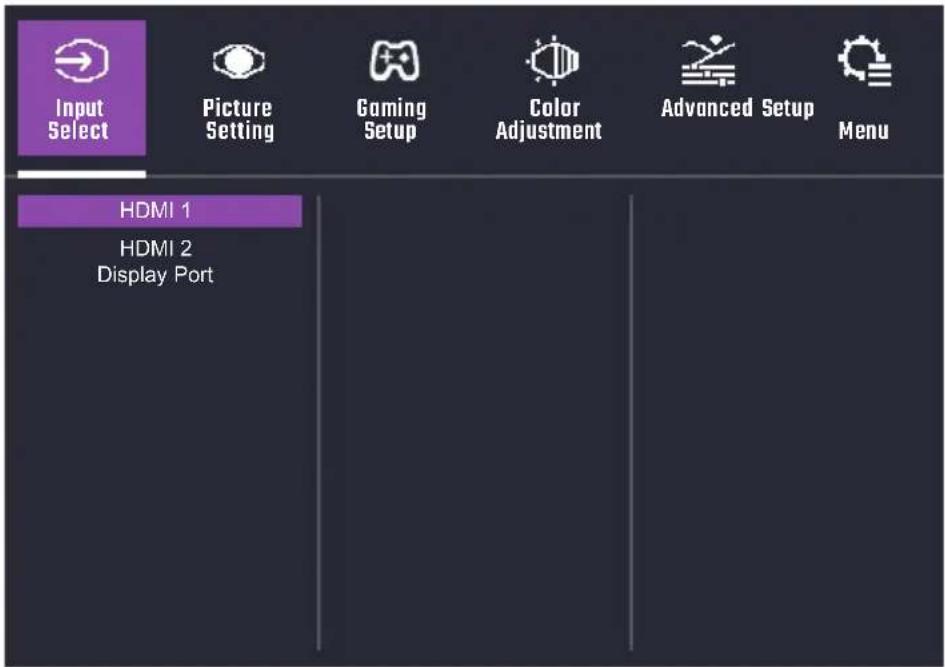

Menu principal [entrée]

• Accès au menu d'entrée pour changer le signal d'entrée.

HDMI : 144 Hz (MAX) et Adaptive-Sync pris en charge à la résolution 2560 x 1440 DP: 170 Hz (MAX, Over Clock to DP) et Adaptive-Sync pris en charge à la résolution 2560 x 1440.

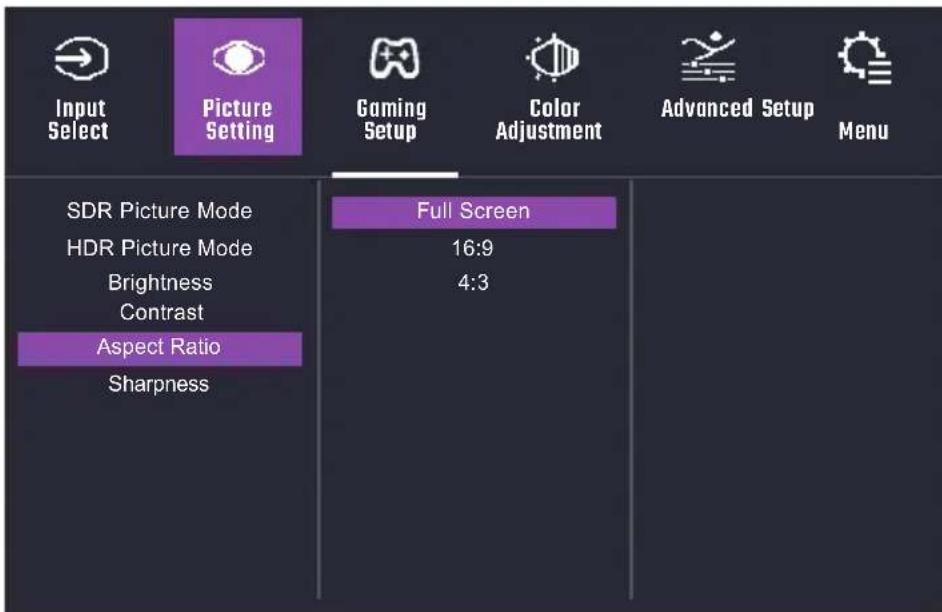

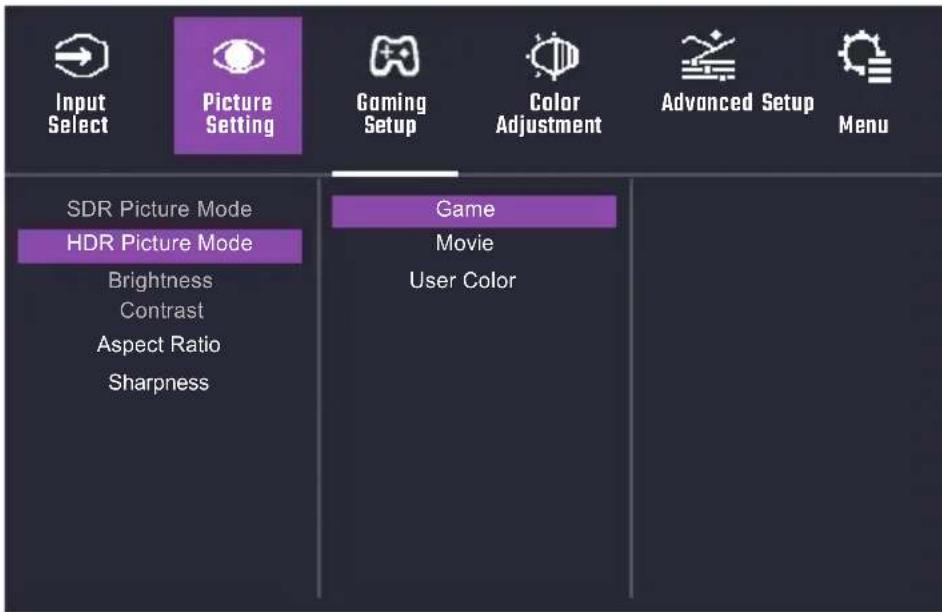

Réglage de l'image

• Accédez au menu Réglage de l'image pour régler différents modes d'image.

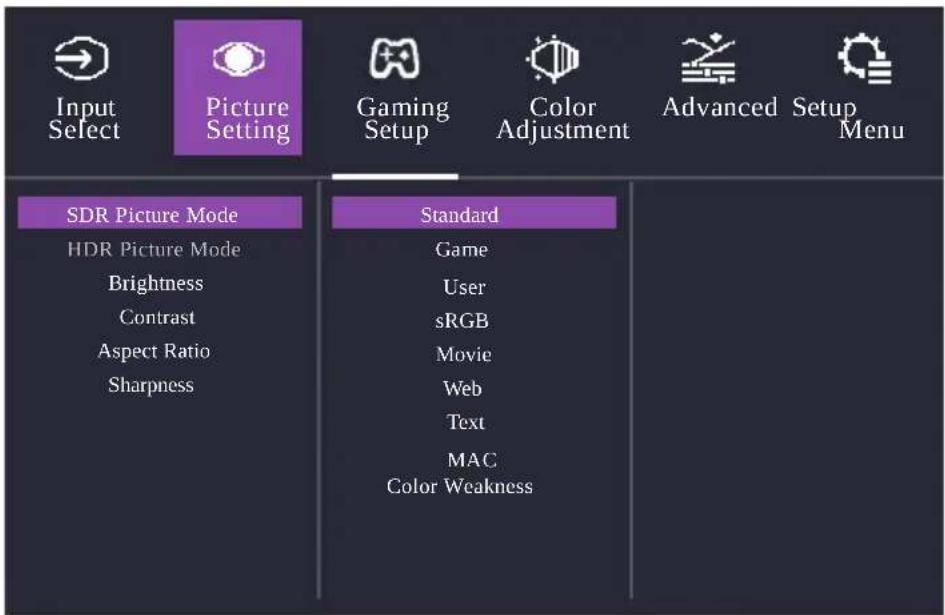

Mode Image SDR: Accédez au menu Mode Image SDR pour effectuer des réglages.

a. Standard: Activez le mode d'image standard. b. Jeux : Fournit la(Meilleure option de jeu.

1. Jeux 1/Jeux 2: Effectuez des réglages dans les deux modes d'image Jeux 1 et Jeux 2.
2. FPS : Fournit le réglage optimisé pour les yeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènes.
3. Act : Fournit le cadre optimisé pour les yeux Act (Action).
4. RTS : Fournit le réglage optimisé pour les yeux RTS (stratégie en temps réel).
5. MOBA : Fournit le cadre optimisé pour les yeux MOBA (arène de bataille en ligne multijoueur).

c. Utilisateur : Fournit une option personnalisée de jeu utilisateur. d. sRGB : Standard Rouge Vert Bleu. e. Film : Fournit le réglage optimisé pour voir des films. f. Web : Fournit le réglage optimisé pour naviguer sur des sites Web. g. Texte : Fournit le réglage optimisé pour la lecture (échelle chroma native : sRGB).

h. MAC : Fournit le paramètre optimisé pour l'utilisation de MAC. i. Color Weakness : Fournit un réglage personnalisé, y compris des fonctions de réglage telles que Red Filter et Green Filter pour les personnes souffrant d'un problème de perception des couleurs. Mode Image HDR: Accédez au menu Mode Image HDR pour effectuer des réglages. a. Jeux : Fournit la (Meilleure option de jeu. b. Film : Fournit le réglage optimisé pour les yeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènes sombres. c. Utilisateur : Fournit le réglage optimisé pour les produits FPS (tir à la première personne) pour les scènes normales. Luminosité : Le niveau de luminosité du rétroéclairage peut être entre 0 et 100. Contraste : Le niveau de contraste peut être entre 0 et 100. Rapport d'Aspect : Les modes Remplir Tout, 16:9 et 4:3 peuvent être sélectionnés. Finesse : La finesse peut être entre 0 et 100.

[Config. pour les jours]

• Allez dans le menu Config. pour les yeux pour régler le mode de jeu souhaité.

Adaptive-Sync : Pour activer/désactiver la fonction Adaptive-Sync.

• L'activation d'Adaptive-Sync peut entraîner des effets secondaires tels que le scintillement en raison de la fluctuation de la fréquence de sortie des cartes graphiques. Taux de réaction : Les modes Désactivé, Normal, Avancé, Ultra rapide, Dynamique sont des options disponibles pour accélérer le temps de réponse. Gaming Plus : Ajustez les fonctions de la minuterie, du crosshair et du compteur FPS.

a. Minuteur : La valeur réglable est entre 00:00 et 60:00.

b. Crosshair :

1. H./V. Position : Réglez H./V. Position de 0 à 100.
2. Pixel Color : Les valeurs R, G et B doivent être entre 0 à 100.
3. Style : 5 options de mode sont disponibles.

c. Compteur FPS : En haut à droite, En haut à gauche, En bas à gauche, En bas à droite, Éteint sont des options disponibles pour régler la position du compteur ou le désactiver.

■ Stabilisation Noir : Essayez d'éclaircir les zones sombres sans surexposer les zones les plus claires. La valeur de réglage est entre 0 et 100. ■ Motion Cleanness : Réglage MPRT avec : Élevé, Moyen, Faible ou Désactivé selon les options disponibles.

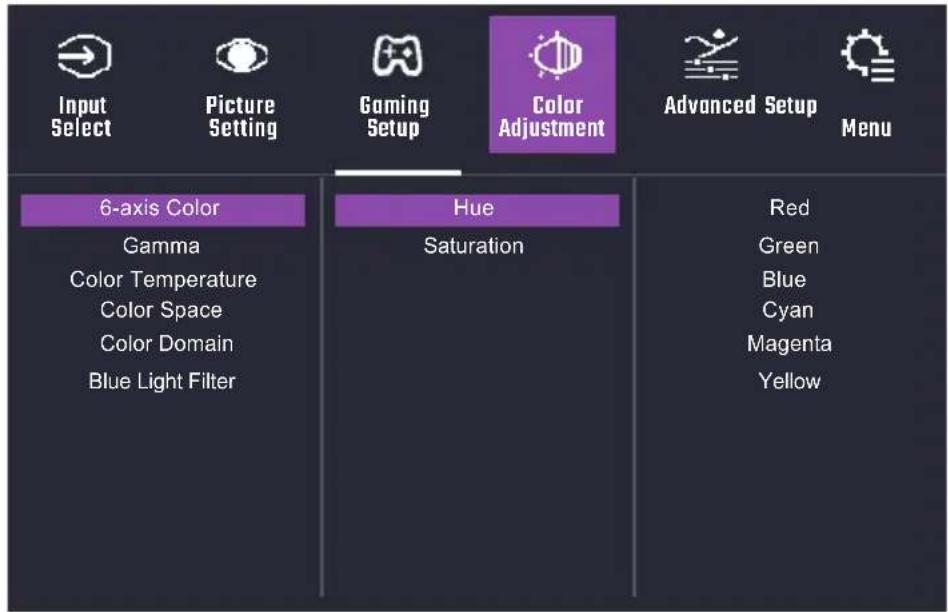

Réglage de couleur

Accédez au menu Réglage des couleurs pour régler le mode de couleur idéal.

■ Couleur 6 axes : Reglez les fonctions Teinte et Saturation.

a. Teinte: Réglez le ton d'une couleur spécifique. b. Saturation: Réglez l'intensité et la coloration d'une couleur spécifique.

Gamma : La courbe gamma doit être entre 1.8, 2.0, 2.2, 2.4, 2.6 et Désactivée. ■ Température couleur : À régler entre les paramètres de couleur Bleu, Froid, Natif,

Chaud et Couleur utilisateur qui peuvent affecter la valeur Rouge, Vert et Bleu de 0 à 100.

■ Échelle chroma. : Convertit l'échelle chroma. entre Auto, sRGB, Adobe RGB, DCI-P3 et BT.2020. Color Domain : Doit être entre Auto, Mode RGB et Mode YUV. ■ Filtre lumière bleue : Il faut réduire l'émission de lumières nocives à faible lumière bleue sur un écran afin de protéger les yeux grâce à la technologie faible lumière bleue. Réglez la valeur du filtre lumière bleue entre 0 et 100.

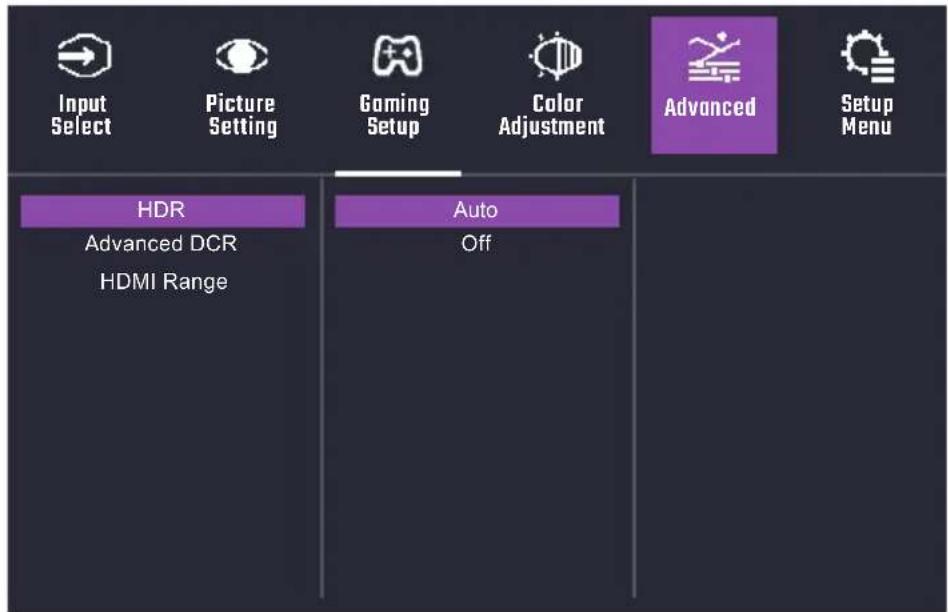

• Accédez au menu Avancé pour régler le mode HDR idéal.

HDR: Active/désactive la fonction HDR.

DCR avancé: Active/désactive la fonction DCR avancé sur Auto ou Off. Gamme HDMI: Réglable entre Auto, Plage entière et Plage limitée.

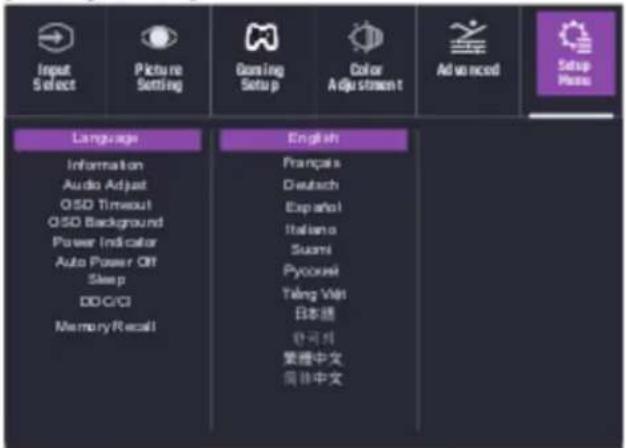

Configuration

• Langue : Les options disponibles sont English, Français, Deutsch, Español, Italiano, Suomi, Пyccкий, Tiếng Việt.
• Informations : Affiche les informations de base du modèle, notamment les réglages : Résolution, Fréquence d'images, HDR, Adaptive-Sync, Fréquence H., et Horizon de pixels.
• Réglage Audio: Accédez au menu Réglage audio pour régler les fonctions, y compris les fonctions Couper le son et Volume, etc. a. Volume: Le niveau de volume peut être entre 0 et 100. b. Muet: Permet d'activer ou de désactiver la fonction Couper le son. * Réglez le niveau du volume de façon appropriée pour éviter d'endommager l'ouïe.
• Interruption OSD : L'interpuration OSD peut être entre 5,15,30 et 60.

Écran LCD	Taille 27"
	Pas des pixels 0,2331 (H) x 0,2331 (V) mm
	Luminosité 350 nits (Typ.)
	Contraste 4000:1 (Typ.)
	Angle de vue 178° (Horizontal) 178° (Vertical)
	Temps de réponse 0,5 ms MPRT (clarté de mouvement activée)
Couleurs d'affichage 16,7 millions de couleurs
Fréquence d'affichage max. (Résolution H*V/Fv)		2560 x 1440 à 170 Hz (Over Clock to DP) 2560 x 1440 à 144 Hz (HDMI)
Consommation électrique	Allumé 26 W (Typ.)**
	Veille ≤0,5 W
	Éteindre ≤0,3 W
Connecteur d'entrée/sorting		DP 1.2 x 1 HDMI 2.0 x 2 Prise casque x 1
Signal matériel d'entrée		Signal DP (modèle DP uniquement); Signal HDMI (modèle HDMI uniquement);
Haut-parleurs 2 W x 2
Effets audio Sortie audio (uniquement pour le modèle de)		sortie audio)
Adaptateur 12 VCC		--- 4,0 A
Conditions environnementales		Température de fonctionnement : 0 °C~40 °C; Température de stockage : -20 °C~60 °C; Humidité de fonctionnement : 10~85 %HR

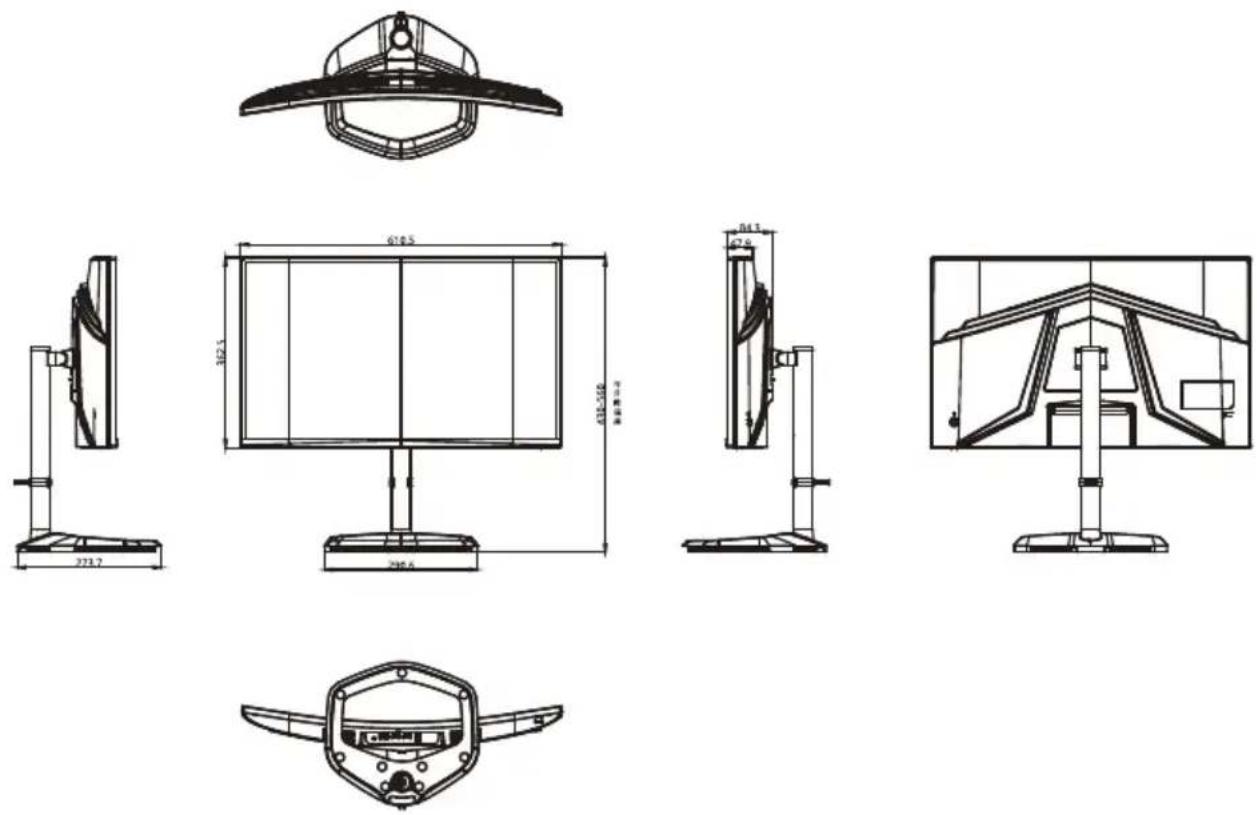

Dimensions de l'appareil (L x H x P)		610,5 x 273,7 x (430-560) mm (avec bras/base) 610,5 x 84,3 x 362,5 mm (sans bras/base)
Dimensions de la boîte (L x H x P)		775 x 144 x 500 mm
Poids (net)		5,02 kg/unité (avec bras/base) 3,38 kg/unité (sans bras/base)
Spécifications de l'unité		Inclinaison : -5° à 20°; Rotation : Rotation gauche ou croite de 15°; Hauteur régable : Soulevez la base de support de 130 mm; Monopole amovible : Oui
Conformité R38755 FCRohs SDOC RACCOLTA Carta High-Definition Multimedia Interface Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

• Les spécifications sont susceptibles d'être modifiées sans préavis. ** Mesure d'une luminosité d'écran de 200 nits sans connexion audio/USB/lecteur de carte.

Si vous avez des questions concernant l'utilisation de l'écran, rendez-vous sur :
