S750DRQA - Coupe-circuits ABB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-circuits (disjoncteur miniature)
Marque	ABB
Modèle	S750DRQA
Catégorie	Disjoncteur modulaire
Tension nominale	230/400 V AC
Courant nominal	16 A
Pouvoir de coupure	6 kA (IEC/EN 60898)
Nombre de pôles	1P
Montage	Sur rail DIN 35 mm
Normes	IEC/EN 60898-1, NFC 63-120
Matériau du boîtier	Thermoplastique auto-extinguible
Poids	Environ 0.1 kg
Dimensions (L x H x P)	17.5 mm x 85 mm x 70 mm (1 module)
Température de fonctionnement	-25°C à +55°C
Degré de protection	IP20
Fonctions principales	Protection contre les surcharges et courts-circuits ; coupure automatique ; indicateur de position (ON/OFF)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; ne pas utiliser de solvants
Sécurité	Coupe-circuit automatique en cas de défaut ; respecter les consignes de sécurité électrique
Pièces détachées et réparabilité	Appareil non réparable ; en cas de défaut, remplacer par un modèle identique
Informations générales	Utilisation en intérieur ; installation par électricien qualifié ; conforme aux normes en vigueur

FOIRE AUX QUESTIONS - S750DRQA ABB

Comment installer le disjoncteur ABB S750DRQA ?

L'installation doit être réalisée par un électricien qualifié. Montez l'appareil sur un rail DIN, en respectant les indications de tension et courant. Assurez-vous que l'alimentation est coupée avant toute intervention.

Que faire en cas de déclenchement du disjoncteur ?

Réduisez d'abord la charge en débranchant les appareils. Basculez le levier en position OFF puis ON. Si le disjoncteur déclenche à nouveau, il peut y avoir un court-circuit ou une surcharge : faites vérifier l'installation.

Quelle est la tension nominale du S750DRQA ?

La tension nominale est de 230/400 V AC, adaptée aux réseaux monophasés et triphasés.

Le disjoncteur peut-il être utilisé pour des circuits triphasés ?

Ce modèle est un unipolaire (1P), conçu pour la protection d'un seul conducteur de phase. Pour une protection triphasée, utilisez un disjoncteur tripolaire (3P) ou tétrapolaire (4P).

Comment nettoyer le disjoncteur ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le boîtier.

Le disjoncteur est-il réparable ?

Non, le S750DRQA n'est pas réparable. En cas de défaillance, il doit être remplacé par un modèle identique. N'essayez pas de l'ouvrir.

Quelles sont les protections offertes par ce disjoncteur ?

Il protège les circuits contre les surcharges (échauffement par courant excessif) et les courts-circuits (défaut d'isolement). Il coupe automatiquement le courant.

Quelle est la signification des voyants ou indicateurs ?

Le levier indique la position : ON (I) pour enclenché, OFF (O) pour déclenché ou éteint. Certains modèles ont un indicateur de défaut (rouge) visible en position déclenchée.

Puis-je utiliser ce disjoncteur à l'extérieur ?

L'indice de protection est IP20, ce qui signifie qu'il est protégé contre les corps solides >12 mm mais pas contre l'eau. Utilisez-le uniquement en intérieur dans un tableau électrique.

Comment choisir le bon calibre de disjoncteur ?

Le calibre (courant nominal) doit correspondre à la section des câbles et à la puissance des appareils protégés. Pour un éclairage standard, un 10A ou 16A est courant. Faites-vous conseiller par un électricien.

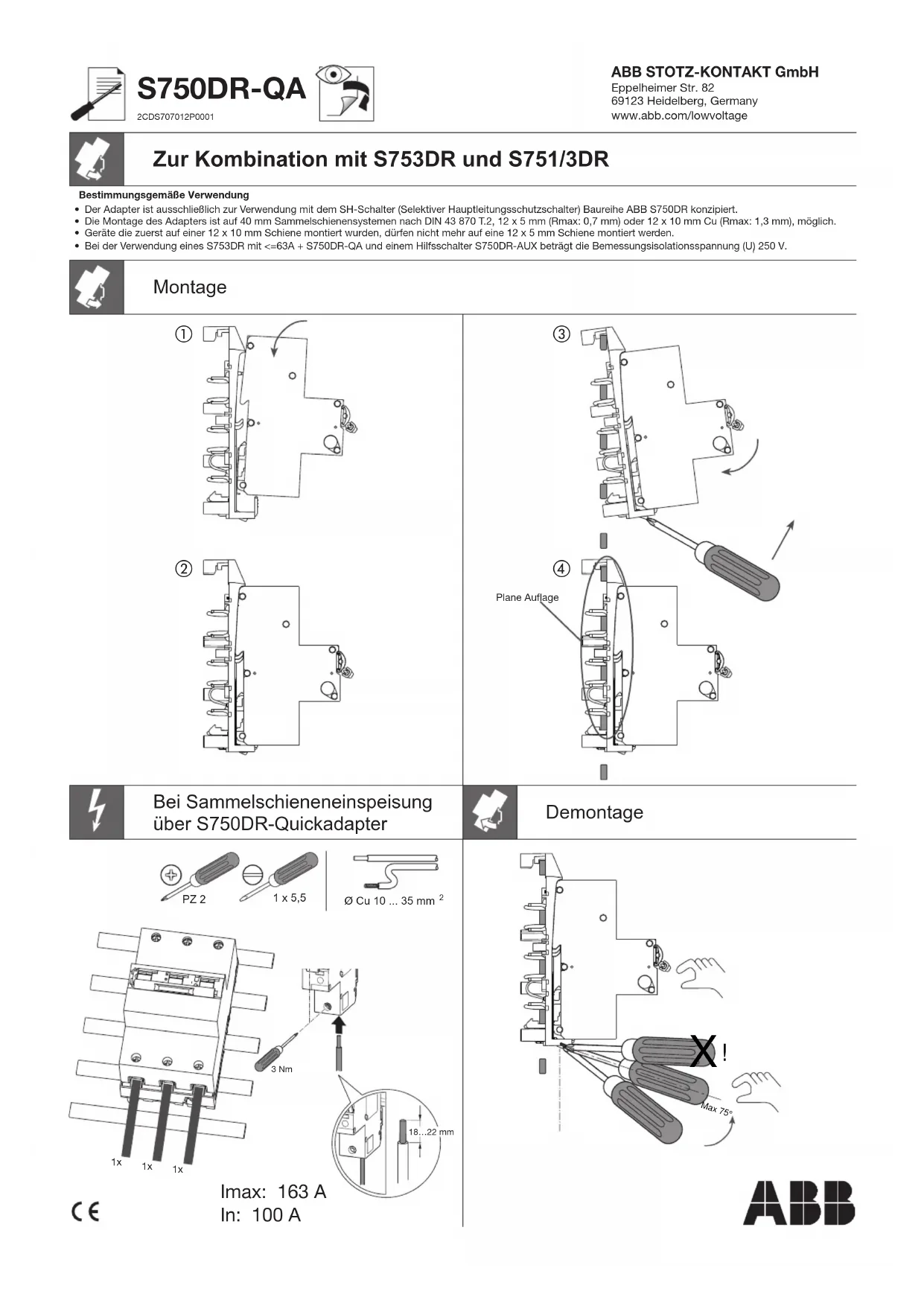

MODE D'EMPLOI S750DRQA ABB

Avertissement!

Risque d'électrocution en

cas de contact avec les

pièces sous tension. La

conséquence peut être une

choc électrique, des brûlures

ou la mort.

Confier le montage et le

raccordement uniquement à

un électricien.

Avant d'entamer des travaux,

s'assurer que les câbles sont

hors tension.

Respecter la législation et les

règles de sécurité nationales.

▶ Lors de la conception de

l'installation pour la protection

contre l'électrocution en cas

d'erreur (protection en cas)

de contact indirect) avec des

coupe-circuits à fusible après

le disjoncteur de ligne principal

sélectif, utiliser un temps d'arrêt de

0,3 s au lieu de 0,4 s pour calculer

l'impédance de la boucle d'erreur.
