7E.46.8.400.0012 - équipements de mesure Finder - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie active triphasé
Marque	Finder
Modèle	7E.46.8.400.0012
Classe de précision	B selon EN 50470-3, Cl. 1 selon IEC 62053-21
Courant de référence (Iref)	10 A
Courant maximal (Imax)	65 A
Courant de démarrage (Ist)	40 mA
Tension de service	3 × 230/400 VAC, 50 Hz, tolérance -20%/+15%
Plage de comptage	00000,00...999999,9 kWh
Sortie SO (interface)	Optocoupleur 5-30 Vcc/20 mA, 100 Ω, largeur d'impulsion 30 ms, 1000 imp./kWh
Distance de transmission	1000 m max (à 30 V/20 mA)
Branchements (circuit d'alimentation)	Section 1,5-16 mm², tournevis plat/Pozi n°1/2, couple 1,5-2 Nm
Branchements (circuit de commande)	Section max 2,5 mm², tournevis plat/Pozi n°0/2, couple 0,8 Nm
Température de service	-10°C à +55°C (sans condensation)
Affichage	Écran LCD avec indication de consommation totale/partielle T1/T2, puissance, tension, courant par phase, erreur
Fonctions principales	Mesure de puissance active, comptage tarif 1 et 2, puissance momentanée, tension et courant par phase, sortie impulsionnelle
Sécurité	Installation réservée à un spécialiste en électricité
Entretien et nettoyage	Laisser acclimater 30 min avant mise sous tension ; nettoyer avec un chiffon sec
Informations générales	Conforme CE, homologué MID pour facturation d'énergie

FOIRE AUX QUESTIONS - 7E.46.8.400.0012 Finder

Comment installer le compteur 7E.46.8.400.0012 ?

Le compteur doit être installé par un spécialiste en électricité sur un rail DIN 35 mm (EN 60715 TH35) dans une armoire électrique. Respectez le schéma de raccordement (Fig. 2) et ne connectez pas les phases L1, L2 ou L3 au neutre.

Quelle est la signification des affichages sur l'écran LCD ?

L'écran affiche la consommation totale et partielle pour les tarifs T1 et T2, la puissance momentanée (P), la tension (U) et le courant (I) par phase, ainsi que les impulsions (100 imp/kWh) et les erreurs. Les voyants L1/L2/L3 indiquent la phase active.

Comment réinitialiser la consommation partielle (T1 part. ou T2 part.) ?

Utilisez le bouton de réinitialisation (non décrit en détail dans la notice) pour remettre à zéro les valeurs partielles. Consultez le manuel complet pour la procédure exacte.

Que faire si l'écran affiche 'Error' ?

L'erreur indique une absence de phase ou un sens de courant inversé sur la phase correspondante (L1, L2 ou L3). Vérifiez le câblage et inversez si nécessaire les connexions de courant.

Quelle est la tension d'alimentation du compteur ?

Le compteur fonctionne sous une tension de 3 × 230/400 VAC, 50 Hz, avec une tolérance de -20% à +15%.

Quels sont les courants nominaux et maximal ?

Le courant de référence (Iref) est de 10 A, le courant maximal (Imax) de 65 A, et le courant de démarrage (Ist) de 40 mA.

Comment utiliser la sortie SO (interface) ?

La sortie SO est un optocoupleur fournissant 1000 impulsions par kWh. Branchez-la à un récepteur compatible (5-30 Vcc, 20 mA max) et respectez la polarité. La distance de transmission peut atteindre 1000 m.

Le compteur est-il adapté à la facturation d'énergie ?

Oui, le modèle 7E.46.8.400.0012 est homologué selon la directive MID (2004/22/CE) et peut être utilisé pour la facturation d'énergie active.

Quelles sont les précautions de sécurité à respecter ?

L'installation doit être effectuée par un spécialiste en électricité pour éviter les risques d'incendie ou d'électrocution. Avant la mise sous tension, laissez le compteur s'acclimater 30 minutes à température ambiante.

Où trouver la déclaration de conformité CE ?

La déclaration de conformité CE est disponible auprès de Finder SpA. Le compteur satisfait aux normes EN 50470 (parties 1 et 3) et à la directive MID.

MODE D'EMPLOI 7E.46.8.400.0012 Finder

Instructions de montage et d'exploitation, type 7E.46

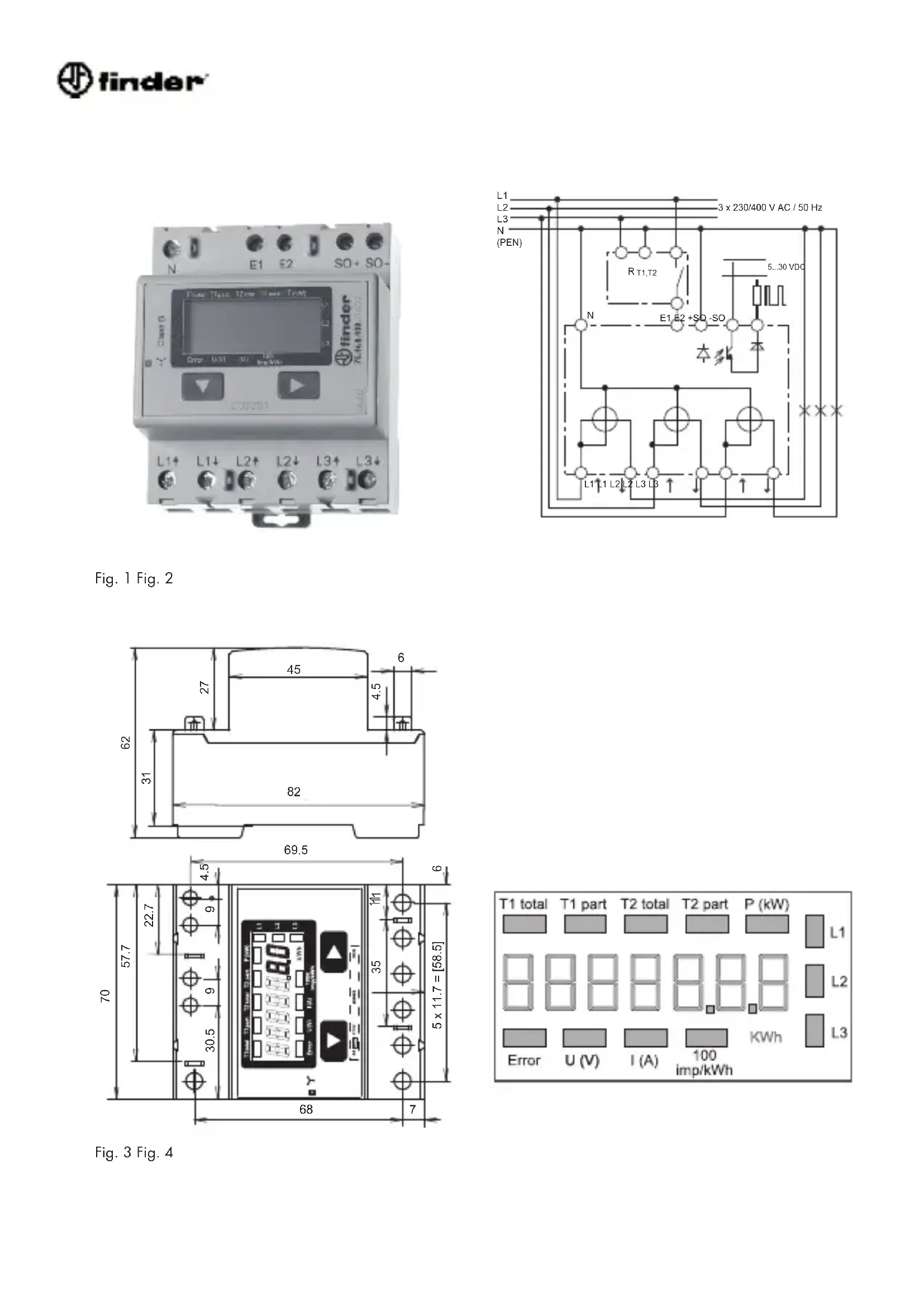

Compteur d'énergie active 65A triphasé, Fig. 1

Description

L'7E.46 est un compteur compact électronique de puissance active pour l'utilisation dans les réseaux triphasés avec neutre. L'écran LCD très lisible affiche en fonction du modèle des valeurs supplémentaires telles que la puissance momentanée totale ou par phase, ainsi que les tensions et courants par phase.

Caractéristiques techniques

Schéma de raccordement	■ Fig. 2
Dimensions	■ Fig. 3
Classe de précision	■ B selon EN 50 470-3, Cl. 1 selon IEC 62 053-21
Courant de référence, maximal, de démarrage	■ Iref = 10 A, lmax = 65 A, lst = 40 mA
Tension de service	■ 3 × 230/400 VAC, 50 HzTolérance -20%/+15%
Plage de comptage	■ 00000,00...999999,9 kWh
Sortie SO (interface)	■ Optocoupleur 5 - 30 Vcc/20 mA, Impédance 100 Ω, largeur d'impulsion 30 ms1000 imp./kWh.
Distance de transmission	■ 1000 m maximum (à 30V/20 mA)
Branchements	■ Section de conducteur1,5 - 16 mm,Circuit d'alimentation Tournevis plat Pozi N° 1N° 2, couple de serrage 1,5 - 2 Nm
Branchements	■ Section de conducteur maximal 2,5Circuit de commande Tournevis plat Pozi n° 0N° 2, couple de serrage 0,8 Nm
Température de service	■ -10°...+55°C (sans condensation selon la norme EN 50 470)

Éléments d'affichage(fig. 4)

T1total	Indique la consommation totale tarif 1
T1part.	Indique la consommation partielle au Tarif 1, cette valeur est réinitialisable
T2total	Indique la consommation totale tarif 2
T2part.	Indique la consommation partielle au Tarif 2, cette valeur est réinitialisable
P(kW)	Indique la puissance momentanée par phase ou de toutes les phases
U(V)	Indique la tension par phase
I(A)	Indique le courant par phase
100 Imp/kWh	Pulse en fonction de la puissance absorbée
kWh	Indique l’unité kWh pour l’affichage de consommation
L1 / L2 / L3	En cas d’affichage P, U, I ou Error, la phase correspondante s’affiche
Error	En cas d’absence de phase ou de sens de courant inversé. La phase correspondante s’affiche également.

Remarque préalable au raccordement

1. Ne pas raccorder la phase L1, L2 ou L3 à N.
2. Afin d'éviter la formation de condensation dans le compteur, laisser celui-ci s'acclimater pendant env. une demi-heure à la température ambiante du local.

Attention!

Ces appareils doivent être uniquement installés par un spécialiste en électricité pour éviter tout risque d'incendie ou d'électrocution !

Utilisation de l'écran LCD

Le graphique de menu se trouve sur la face Fig. 4.

Instructions de montage

Les compteurs d'énergie monophasés peuvent être encliquetés sur un rail de 35 mm (EN 60715TH35). Ils ne peuvent être utilisés que dans des armoires électriques.

Déclaration de conformité CE

Finder SpA déclare de par sa seule responsabilité : Les compteurs d'énergie suivants sont conformes :

■ 7E.46.8.400.0002 ■ 7E.46.8.400.0012

Les compteurs d'énergie suivants sont homologués en vue de la facturation d'énergie :

■ 7E.46.8.400.0012

Ils satisfont entre autres aux normes ou documents de normalisation suivants :

■ EN 50470 Parties 1 et 3 (Compteurs électroniques) ■ Directive 2004/22/CE (MID) du Parlement Européen et du Conseil relatif aux Appareils de Mesure

consommation d'énergie active

Date du certificat de conformité : 2009

Finder SPA
