Type de produit	Compteur d'énergie active triphasé
Marque	Finder
Modèle	7E.46.8.400.0032
Dimensions (L x H x P)	72 x 90 x 60 mm (estimation)
Poids	Environ 200 g
Alimentation	Réseau triphasé 3 x 230/400 V AC, 50/60 Hz
Courant de référence	10 A
Courant maximal	65 A
Courant de démarrage	40 mA
Classe de précision	Classe B (EN 50470-3), Classe 1 (IEC 62053-21)
Affichage	Écran LCD avec rétroéclairage
Fonctions principales	Mesure de consommation active (kWh) par tarif 1 et 2, puissance instantanée par phase ou totale, tension et courant par phase, détection d'absence de phase ou sens inversé
Montage	Sur rail DIN 35 mm (EN 60715 TH35), dans armoire électrique
Température de service	-10 °C à +55 °C (sans condensation)
Branchements alimentation	Section conducteur 5-16 mm², couple 1,5-2 Nm
Branchements commande	Section conducteur max 2,5 mm², couple 0,8 Nm
Outils de serrage	Tournevis plat Pozidriv n°1 et n°2 (alimentation), n°0 et n°2 (commande)
Constante d'impulsion	100 imp/kWh
Sécurité	Installation par électricien spécialisé uniquement ; éviter la condensation
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de liquides
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service technique agréé
Informations générales	Marquage CE ; conformité à la directive MID pour les modèles 7E.46.8.400.0012 (facturation) ; ce modèle (0032) non homologué pour facturation

FOIRE AUX QUESTIONS - 7E.46.8.400.0032 Finder

Comment installer le compteur Finder 7E.46.8.400.0032 ?

L'installation doit être réalisée par un électricien spécialisé. Le compteur se monte par encliquetage sur un rail DIN 35 mm (EN 60715 TH35) dans une armoire électrique. Respectez le schéma de raccordement (Fig. 2 de la notice) : ne raccordez jamais une phase (L1, L2, L3) au neutre (N).

Que signifient les affichages sur l'écran LCD ?

L'écran affiche : T1total et T2total (consommation totale tarif 1/2), T1part et T2part (consommation partielle réinitialisable), P(kW) (puissance instantanée par phase ou totale), U(V) (tension par phase), I(A) (courant par phase), Error (absence de phase ou sens inversé). Les voyants L1/L2/L3 indiquent la phase active.

Comment réinitialiser les valeurs partielles (T1part et T2part) ?

La réinitialisation s'effectue via un bouton dédié sur le compteur (non décrit précisément dans la notice, mais généralement un appui long). Consultez le schéma Fig. 4 de la notice pour localiser le bouton de remise à zéro des valeurs partielles.

Que faire en cas d'affichage 'Error' ?

L'erreur indique soit l'absence d'une phase, soit un sens de courant inversé. Vérifiez le raccordement des phases L1, L2, L3 et du neutre. Assurez-vous que les transformateurs de courant (si utilisés) sont montés dans le bon sens. Si le problème persiste, contactez un électricien.

Quelle est la précision du compteur ?

Le compteur est de classe B selon la norme EN 50470-3 et de classe 1 selon IEC 62053-21. Cela garantit une erreur maximale de ±1 % pour les mesures d'énergie active.

Peut-on utiliser ce compteur en monophasé ?

Non, ce modèle est conçu pour les réseaux triphasés avec neutre (3 x 230/400 V). Il ne peut pas être utilisé en monophasé. Pour une utilisation monophasée, choisissez un modèle adapté de la série 7E.xx.

Comment nettoyer le compteur ?

Utilisez un chiffon doux et sec pour essuyer la face avant. N'utilisez jamais de liquides, de solvants ou de produits abrasifs qui pourraient endommager l'écran ou les joints.

Ce compteur est-il homologué pour la facturation d'énergie ?

D'après la déclaration de conformité, seul le modèle 7E.46.8.400.0012 est homologué pour la facturation (directive MID). Le modèle 0032 n'est pas explicitement listé comme homologué ; vérifiez auprès de votre fournisseur d'énergie.

Quels sont les courants de fonctionnement ?

Courant de référence : 10 A. Courant maximal : 65 A. Courant de démarrage : 40 mA. Le compteur peut mesurer des courants de 40 mA à 65 A.

Où puis-je télécharger la notice complète ?

La notice complète en PDF est disponible gratuitement sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue via le formulaire sur la page du produit.

MODE D'EMPLOI 7E.46.8.400.0032 Finder

Instructions de montage et d'exploitation, type 7E.46

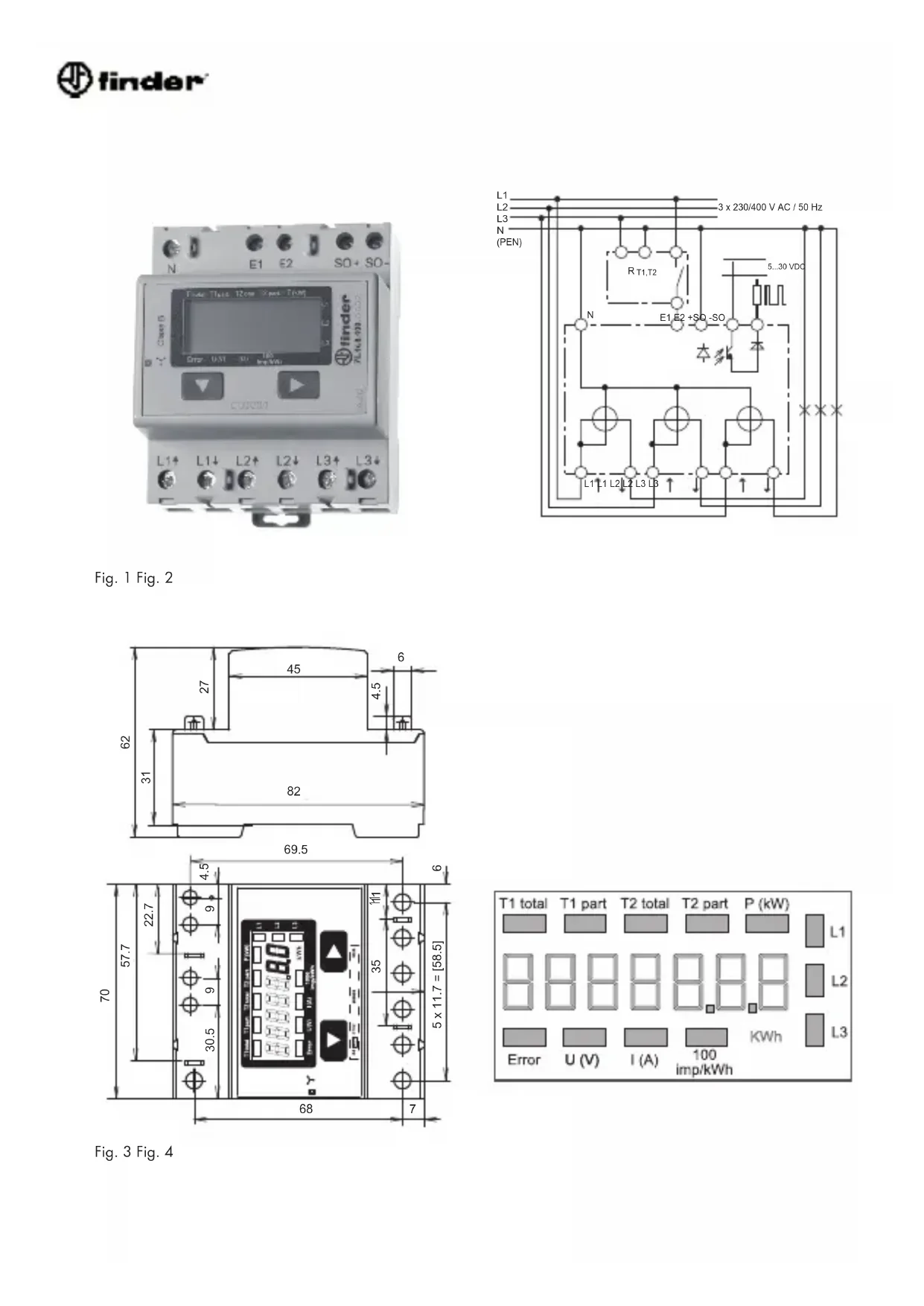

Compteur d'énergie active 65A triphase, Fig. 1

Description

L'7E.46 est un compteur compact électronique de puissance active pour l'utilisation dans les réseaux triphasés avec neutre. L'écran LCD très lisible affiche en fonction du modèle des valeurs supplémentaires telles que la puissance momentanée totale ou par phase, ainsi que les tensions et courants par phase.

Caractéristiques techniques

Schéma de raccordement Fig. 2

Dimensions Fig.3

Classe de B selon EN 50 470-3, précision Cl.1 selon IEC 62 053-21

Courant de Iref = 10A Imax = 65A, Ist = 40mA référence, maximal, de démarrage

Branchements Section de conducteur,5-16 mm Circuit d'alimentation Tournevis plat Pozi N°1 N°2, couple de serrage 1,5-2Nm

Branchements Section de conducteur maximal 2,5 Circuit de commande Tournevis plat Pozi n°0 N°2, couple de serrage 0,8Nm

Température de -10°...+55°C (sans condensation service selon la norme EN 50 470)

Éléments d'affichagefig. 4)

T1total Indique la consommation totale tarif 1 T1part. Indique la consommation partielle au Tarif 1, cette valeur est reinitialisable

T2total Indique la consommation totale tarif 2 T2part. Indique la consommation partielle au Tarif 2, cette valeur est réinitialisable

P(kW) Indique la puissance momentanée par phase ou de toutes les phases

U(V) Indique la tension par phase I(A) Indique le courant par phase

100 Imp/kWh Pulse en fonction de la puissance absorbée

kWh Indique l'unité kWh pour l'affichage de consommation

L1 / L2 / L3 En cas d'affichage P, U, I ou Error, la phase correspondante s'affiche

Error En cas d'absence de phase ou de sens de courant inversé. La phase correspondante s'affiche également.

Remarque préalable au raccordement

1. Ne pas raccorder la phase L1, L2 ou L3 à N.
2. Afin d'éviter la formation de condensation dans le compteur, laisser celui-ci s'acclimater pendant env. une demi-heure à la température ambianté du local.

Attention! Ces appareils doivent être uniquement installés par un spécialiste en électricité pour éviter tout risque d'incendie ou d'électrocution!

Utilisation de l'écran LCD

Le graphique de menu se trouve sur la face Fig. 4.

Instructions de montage

Les compteurs d'énergie monophasés peuvent être encliquetés sur un rail de 35 mm (EN 60715TH35). Ils ne peuvent être utilisés que dans des armoires électriques.

Déclaration de conformité CE

Finder SpA déclare de par sa seule responsabilité : Les compteurs d'énergie suivants sont conformes :

7E.46.8.400.0002 7E.46.8.400.0012

Tous compteurs d'énergie suivants sont homologués en vue de la facturation d'énergie :

7E.46.8.400.0012

Ils satisfont entre autres aux normes ou documents de normalisation suivants :

EN 50470 Parties 1 et 3 (Compteurs Électroniques) Normativa 2004/22/CE (MID) de la Directive 2004/22/CE (MID) du Parlement Européen et du Conseil relatif aux Appareils de Mesure

consommation d'énergie active

Date du certificat de conformité: 2009 Finder SPA
