Caractéristique	Détails
Type de vélo	Vélo électrique
Cadre	Aluminium léger
Moteur	Moteur Bosch Performance Line
Capacité de la batterie	814 Wh
Autonomie	Jusqu'à 120 km
Vitesse maximale	45 km/h
Poids	Environ 22 kg
Freins	Freins à disque hydrauliques
Éclairage	Éclairage LED intégré
Affichage	Écran TFT couleur
Connectivité	Bluetooth et application Stromer
Entretien	Vérification régulière des freins et de la pression des pneus
Sécurité	Antivol intégré et système de géolocalisation
Garantie	2 ans sur le cadre et les composants

FOIRE AUX QUESTIONS - ST2 S Stromer

Comment charger la batterie du Stromer ST2 S ?

Pour charger la batterie, branchez le chargeur à une prise électrique et connectez-le au port de chargement situé sur le cadre du vélo. Assurez-vous que le vélo est éteint pendant la charge.

Quelle est l'autonomie maximale de la batterie ?

L'autonomie maximale de la batterie du Stromer ST2 S est d'environ 120 km, selon les conditions de conduite et le niveau d'assistance choisi.

Comment régler la hauteur de la selle ?

Pour régler la hauteur de la selle, dévissez le levier de serrage situé sous la selle, ajustez la hauteur souhaitée, puis resserrez le levier de serrage pour maintenir la selle en place.

Que faire si le vélo ne s'allume pas ?

Si le vélo ne s'allume pas, vérifiez d'abord que la batterie est suffisamment chargée. Si la batterie est chargée, vérifiez le bouton d'alimentation et assurez-vous qu'il est bien en position 'ON'.

Comment ajuster les freins ?

Pour ajuster les freins, utilisez la molette de réglage située sur le levier de frein pour modifier la tension des câbles. Si nécessaire, vous pouvez également ajuster les plaquettes de frein pour un meilleur contact.

Quelle pression doit avoir les pneus ?

La pression recommandée pour les pneus du Stromer ST2 S est généralement entre 2,0 et 3,0 bars. Vérifiez les indications sur le flanc du pneu pour des recommandations spécifiques.

Comment connecter le vélo à l'application Stromer ?

Pour connecter votre vélo à l'application Stromer, téléchargez l'application sur votre smartphone, activez le Bluetooth, puis suivez les instructions à l'écran pour jumeler votre vélo.

Comment effectuer l'entretien régulier du Stromer ST2 S ?

Pour un entretien régulier, vérifiez la pression des pneus, nettoyez la chaîne et les composants, et assurez-vous que les freins fonctionnent correctement. Consultez le manuel d'utilisation pour des recommandations détaillées.

Où trouver des pièces de rechange pour le Stromer ST2 S ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés Stromer ou directement sur le site officiel de Stromer. Assurez-vous de spécifier le modèle exact lors de la commande.

Comment signaler un problème technique au service client ?

Pour signaler un problème technique, contactez le service client de Stromer via leur site web ou leur numéro de téléphone. Ayez sous la main le numéro de série de votre vélo pour faciliter le processus.

MODE D'EMPLOI ST2 S Stromer

Articles livrés Frein avec capteur Feux de jour / port USB Bouton d’éjection de la batterie Feu avant Élément de commande Écran tactile Touche Power (marche/arrêt) Prise EnergyBus Feu arrière avec feu stop Logement de la batterie Support de plaque d’immatriculation Capteur de couple Moteur Pédale Pneus Garde-boue Manivelle Bride de selle Potence Disque de frein Jante Fourche Le S-Pedelec que vous avez acheté peut présenter un aspect différent. La présente notice concerne l’utilisation d’un S-Pedelec. La présente notice d’utilisation est livrée avec votre S-Pedelec et n’est valable que pour les modèles ST1, ST2, ST3 et ST5. Sommaire : - Notice d’utilisation du Stomer S-Pedelec - Chargeur - Support de Smartphone (ST3, ST5) - Cordon de charge Di2 (ST5) ST5 : Prise de mise en charge batterie Di2 * Klaxon électrique ST5 : Prise de mise en charge batterie Di2 *

• La position dépend de la version Chaîne ou courroieNous voudrions pour commencer vous féliciter pour votre achat et vous donner quelques infor- mations importantes concernant ce vélo haut de gamme. Il s’agit de vous permettre de mieux en com- prendre la mécanique et de prévenir les risques. Nous vous recommandons de lire soigneusement cette notice et de la conserver en lieu sûr. Le Stromer vous a été remis entièrement monté et réglé. Si ce n’est pas le cas, pour garantir un travail de qualité, adressez-vous pour les inter- ventions nécessaires à votre revendeur Stromer. On suppose que les utilisateurs de ce S-Pedelec disposent déjà des connaissances de base leur per- mettant d’utiliser un vélo. Toutes les personnes qui

• réparent, entretiennent

• ou entretiennent ce S-Pedelec doivent avoir pris connaissance de la totalité de la présente notice d’utilisation et en avoir compris la teneur et l’importance. Pour toutes questions, si tout n’est pas clair, ne manquez pas de consulter votre revendeur Stromer. La présente notice est entièrement consacrée à la façon dont se présente votre S-Pedelec, à sa mé- canique et à son entretien. Nous vous recomman- dons de la lire soigneusement. Beaucoup de ces informations sont importantes pour la sécurité. Le fait de les négliger peut être source d’accidents graves et de dommages coûteux. Un S-Pedelec moderne étant un objet technique performant, nous n’abordons que les points les plus importants. Certains détails techniques spécifiques sont expli- qués dans les instructions jointes des fabricants des accessoires montés sur le S-Pedelec. Ces no- tices sont consultables sur Internet à l’adresse www.stromerbike.com/support Renseignez-vous avant d’utiliser ce Stromer si vous avez besoin d’un permis de conduire! Renseignez-vous sur la réglementation na- tionale en vigueur dans votre pays et respectez-la. Informez-vous sur la législation en vigueur avant d’emprunter la voie publique avec votre S-Pede- lec. Vérifiez en particulier à quelles exigences en terme d’équipement votre S-Pedelec doit ré- pondre, pour que son utilisation sur la voie pu- blique soit autorisée et si d’éventuels brevets ou permis sont obligatoires pour son utilisation. Il s’agit notamment d’informations sur :

• le type de système d’éclairage qui doit être em- mené ou monté ;

• Appliquer correctement les catadioptres laté- raux de couleur orange.

• le type de freins qui doit être monté ;

• d’éventuelles restrictions par rapport à l’âge de l’utilisateur dans certaines zones ;

• d’éventuelles restrictions quant à la circulation sur la voie publique pour les enfants ;

• l’obligation éventuelle de porter un casque.

CHÈRE CLIENTE, CHER CLIENT,4 5

Il y a lieu de lire soigneusement tous les aver- tissements et toutes les indications que donne la présente notice d’utilisation avant de se servir de ce S-Pedelec. Conservez toujours la notice d’utili- sation à proximité de votre S-Pedelec pour l’avoir toujours sous la main. Avant d’utiliser votre S-Pedelec, n’oubliez pas de lire les sections «Avant la première utilisa- tion» et «Avant chaque utilisation». Et lorsque vous donnez ou revendez votre S-Pede- lec à quelqu’un d’autre, remettez-lui aussi la no- tice. La présente notice comporte des icônes atti- rant votre attention sur des points importants. Ces icônes signalent un danger qu’on peut courir dans certaines circonstances. Le type de danger que si- gnale l’icône est imprimé en caractères rouges. Remarque: Cette icône donne des informa- tions sur l’utilisation du produit ou bien sur la par- tie de la notice d’utilisation à laquelle il faut se référer. Attention: Cette icône signale un compor- tement fautif pouvant provoquer des dommages matériels et des dommages à l’environnement.

Danger: Cette icône signale un risque de

dommages corporels si les consignes d’utilisation ne sont pas respectées, ou bien si les mesures de précaution correspondantes ne sont pas prises. Assemblages importants : Ici il faut blo- quer la vis ou le boulon à un couple de serrage bien précis. La valeur du couple de serrage se trouve sur la pièce elle-même; si ce n’est pas le cas, consultez le tableau de la page33. Pour bien respecter le couple de serrage prescrit, il faut uti- liser une clé dynamométrique. Si vous n’en avez pas, confiez l’intervention à votre revendeur Stromer. Les pièces qui ne sont pas bloquées à la valeur de couple prescrite peuvent se détacher ou casser ! Cela peut avoir pour conséquence des chutes graves ! Un S-Pedelec est un objet technique so- phistiqué! Pour intervenir dessus, il faut un sa- voir-faire, de l’expérience et des outils spéciaux. N’intervenez pas vous-même sur votre S-Pedelec ! Confiez l’entretien et la réparation du S-Pedelec à votre revendeur. Contrôlez régulièrement le bon serrage de toutes les liaisons vissées et l’absence de tous dom- mages. Risques dus à des pièces en mouvement En cours d’utilisation comme au cours de toutes interventions, les pièces en mouvement et en rotation constituent des dangers. Il faut se protéger en évitant de porter des vête- ments trop larges qui seraient susceptibles de s’y prendre. En cours d’utilisation et pour toutes in- terventions, il faut se tenir éloigné des pièces qui tournent (roues, disques, plateaux, pignons) et ne pas saisir des pièces en mouvement, pointues ou qui dépassent (pédales, manivelles, etc.).

CONSIGNES DE SÉCURITÉSOMMAIRE

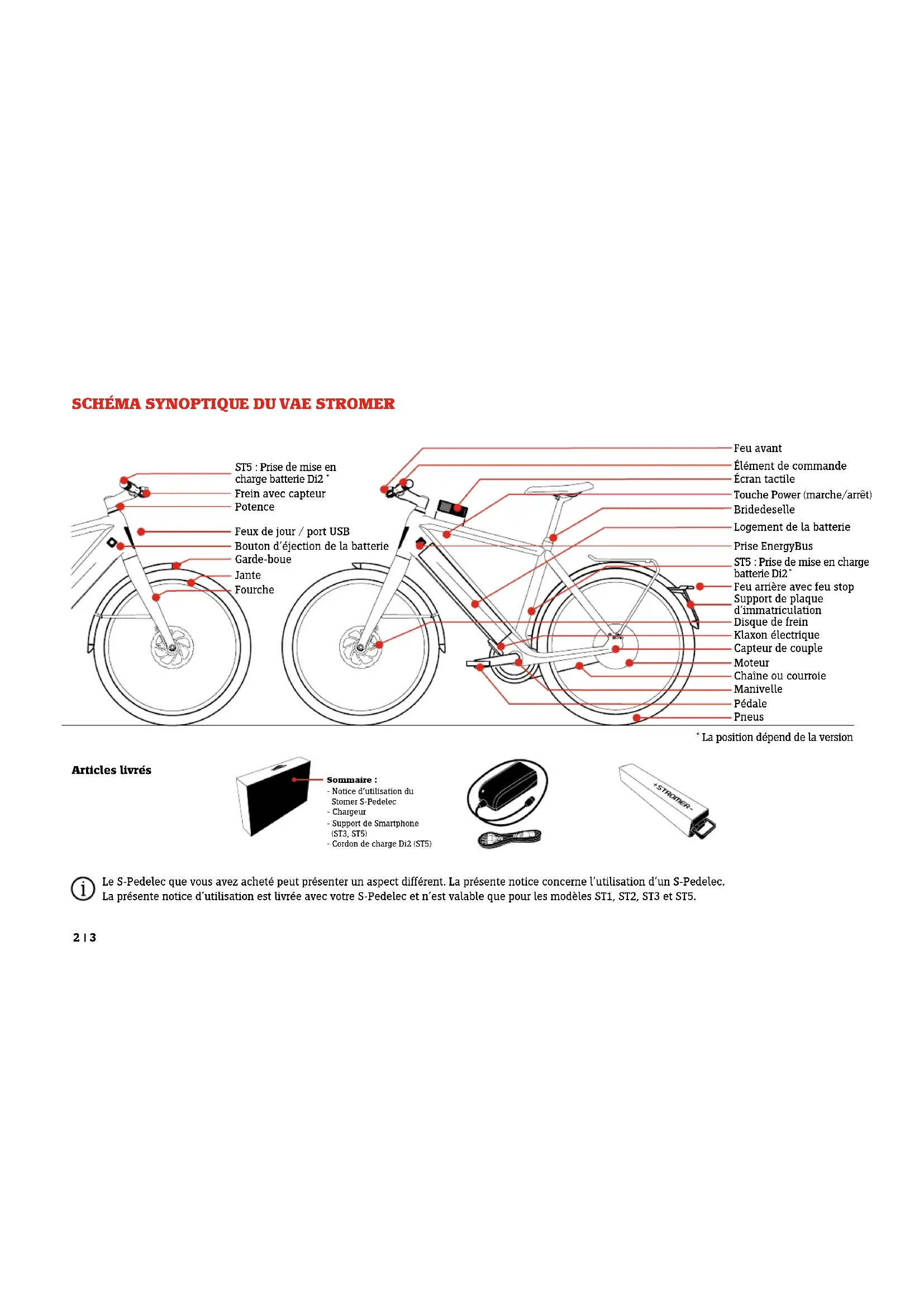

Schéma synoptique du VAE Stromer 2 Chère cliente, cher client, 3 Consignes de sécurité 4 Notice de prise en main du Stromer 6 Pour votre sécurité 8 Électricité et électronique 9 L’éclairage 9 Sièges pour enfant, remorques pour enfants et remorques 10 Utilisation avec remorque 10 Montage 11 Indications destinées aux parents et aux chargés d’éducation 11 Avant la première utilisation 11 Avant chaque utilisation 14 Lorsque l’on a fait une chute 14 Transport de bagages et de charges 14 Porte-bagage 15 Dispositions légales 15 Utilisation conforme à la destination 15 Pièces de rechange du S-Pedelec 16 Rouler avec le Stromer 17 Touche Power (marche / arrêt) 17 Mise en marche 17 Arrêt 17 Mode veille 17 Élément de commande 17 Niveaux d’assistance 17 Éclairage 17 Mode frein / récupération 18 Avertisseur électronique 18 Écran tactile / affichage 18 Écran tactile 18 Port USB pour recharge 19 Système d’antiblocage (ABS) avec régulation du décollage sur l’axe arrière 19 Entretien et garantie 20 Navigation 20 Utilisation de la batterie 21 Consignes de sécurité pour la batterie 21 Stockage de la batterie 22 Retrait de la batterie 23 Mise en place de la batterie 23 Consignes de sécurité pour le chargeur 24 Charge de la batterie 24 Entretien 26 Vis et clé dynamométrique 26 Chaîne / transmission 27 Jantes / pneus 28 Freins 28 Dérailleur 29 Le tuning des VAE est interdit 30 Programme d’entretien 30 Lubrification 32 Vis et boulons 33 Garantie, défaut, usure 37 Usure 37 Caractéristiques techniques 37 Protection de l’environnement 39 Mentions légales 396 7 Cliquer sur l’icône «Off» et maintenir la pression jusqu’à ce que l’écran ne s’allume plus. a) La mettre en charge

NOTICE DE PRISE EN MAIN

DU STROMER Cette notice de prise en main est destinée à des cyclistes ayant déjà l’habitude des S-Pedelec. Toutefois, il faut absolument lire en plus la notice d’utilisation complète même si vous avez déjà une expérience des S-Pedelec ! Vous trouverez des informations complémen- taires détaillées concernant les fonctions et les réglages sur l’application Stromer ou par Internet à l’adresse www.stromerbike.com/support. 1)Avant la première utilisation, il faut d’abord charger la batterie à fond, que ce soit sur le vélo ou à part. a)Charge à part: Retirer la batterie La batterie est lourde. Ne pas la laisser tom- ber. Vous pourriez vous blesser et/ou la batterie pourrait être endommagée. Les dommages à la batterie provoqués par une collision entraînent une perte des garanties constructeur. La batterie ne peut se déverrouiller qu’à l’arrêt Cliquer sur l’icône « Éjection de la batterie »La batterie du Stromer se charge exclusive- ment avec son propre chargeur. Mise en place de la batterie La mention «THIS SIDE UP» doit apparaître sur la face supérieure. b) Charge de la batterie sur le vélo La batterie du Stromer se charge exclusive- ment avec son propre chargeur. 2)Mettre en marche le système électrique Le bouton marche-arrêt se trouve sur la face in- férieure du tube supérieur, en dessous de l’écran tactile. Par sécurité, l’assistance du Stromer ne s’enclenche qu’au-dessus d’une vitesse mini- mum. Il est quand même conseillé de bloquer l’un des freins avant de mettre le premier pied sur une pédale. La puissance d’accélération peut sur- prendre. Un démarrage trop fort peut entraîner des chutes, éventuellement des blessures graves, lorsqu’on est au milieu de la circulation ou sur terrain meuble. Essayez d’abord votre Stromer dans un endroit peu fréquenté avant de vous lan- cer sur la voie publique! Il ne faut jamais rouler sans la batterie. En l’absence de batterie, le couvercle du logement de la batterie ne se laisse pas verrouiller, ce qui peut provoquer des chutes et des blessures. Le Stromer peut naturellement s’utiliser sans assistance, comme un vélo normal. Le degré d’assistance est fonction de la force avec laquelle on appuie sur les pédales, ce qui veut dire que plus on pédale fort, plus le moteur vous aide à avancer. Si on cesse de pédaler en marche, l’assistance s’interrompt, l’assistance ne revenant que lorsqu’on recommence à pédaler. Élément de commande L’élément de commande fixé au guidon donne accès aux principales fonctions du Stromer sans avoir à retirer les mains du guidon.8 9 Allumer feux de position / feux de route Mode d’assistance Plus Mode d’assistance Moins Réglages de base de l’affichage route Affichage écran tactile 3)Il faut couper le système électrique une fois son trajet terminé.

1. Appuyer sur le bouton marche-arrêt permet

d’accéder à la page d’accueil.

2. Sélectionner dans la page d’accueil la com-

mande OFF Mode veille Si vous ne coupez pas le système électrique de votre Stromer, après 5 minutes environ il passe en mode veille. En mode veille les capteurs restent actifs. Le système redevient actif dès qu’on dé- place le vélo. Arrêt Affichage écran tactile

Avant de rouler sur la voie publique, rensei- gnez-vous sur la réglementation en vigueur dans le pays d’utilisation. Dans de nombreux pays un permis est nécessaire pour utiliser un S-Pedelec. Il y a lieu de se ren- seigner sur les conditions d’utilisation en vigueur dans le pays d’utilisation. La présente notice d’utilisation part du principe que vous savez faire du vélo. Il ne s’agit pas de vous apprendre à rouler avec un S-Pedelec. Il ne s’agit pas non plus de vous apprendre à monter ou à réparer votre S-Pedelec. Il faut toujours avoir conscience des dangers in- hérents à l’utilisation d’un S-Pedelec. En tant qu’utilisateur ou utilisatrice on est particulière- ment à risque. Ne jamais oublier que l’on n’est pas protégé comme dans une voiture. Il n’y a ni airbag ni carrosserie protectrice. Cela n’empêche pas que vous vous déplacez plus rapidement et sur d’autres parties de la chaussée qu’un piéton et que beaucoup d’autres cyclistes ayant des vé- los sans assistance. C’est pourquoi il faut toujours faire extrêmement attention aux autres usagers de la route. Pour commencer, quelques indications concer- nant le cycliste lui-même:

• Il faut toujours porter un casque adapté à l’utilisation d’un S-Pedelec et bien ajusté, et l’utiliser pour chaque trajet!

• Respectez les conseils pour le port du casque donnés dans la notice du fabricant.

• Portez toujours des vêtements de couleur claire ou des vêtements de sport munis d’éléments réfléchissants (un gilet par exemple); c’est es- sentiel pour être vu suffisamment tôt par les autres usagers de la route.

• Le port de pantalons serrés est obligatoire; uti- liser des pinces de cycliste le cas échéant. Vos chaussures devraient posséder des semelles antidérapantes et rigides.

• Ne lâchez jamais le guidon !

• Ne jamais rouler avec le S-Pedelec avec des écouteurs ni en téléphonant. Ne jamais rouler sans être sûr de pouvoir parfaitement maîtriser son véhicule. Il y a lieu de toujours être dans un état permettant de rouler sans restrictions.

• Il faut adapter sa conduite lorsque la chaussée est mouillée ou glissante. Il faut rouler plus lentement et freiner avec prudence et avec an- ticipation dans la mesure où les distances de freinage rallongent beaucoup.• Il faut adapter sa vitesse au terrain et à ses ca- pacités. Il faut bien tenir compte qu’avec votre S-Pedelec, en tant que cycliste usager de la route, vous êtes particulièrement exposé. Protégez-vous et proté- gez les autres en adoptant un comportement rou- tier responsable et soucieux de la sécurité. Attention : avec un S-Pedelec, on roule net- tement plus vite qu’avec un vélo sans assistance. Et que cela n’est pas forcément perçu par les autres usagers de la route. Le S-Pedelec est à uti- liser exclusivement pour un usage conforme à sa destination. Vous trouverez des informations im- portantes à cet effet à la section « Utilisation conforme à la destination». Renseignez-vous au- près de votre revendeur pour toutes questions concernant l’usage et les limites d’utilisation du S-Pedelec. ÉLECTRICITÉ ET ÉLECTRONIQUE Vous trouverez dans cette notice ses carac- téristiques techniques et des informations sur son utilisation et son entretien, par Internet à l’adresse www.stromerbike.com/support ainsi que sur le site Internet du fabricant. Votre S-Pedelec est doté d’une assistance électrique très performante. Pour un fonctionne- ment correct et en toute sécurité, il est nécessaire de le faire entretenir régulièrement par votre re- vendeur Stromer. Il vérifie la version du logiciel et s’assure de l’installation des mises à jour impor- tantes pour la sécurité et la facilité d’utilisation. Il faut immédiatement couper le système élec- trique et retirer la batterie si on constate des dom- mages à l’installation électrique ou bien si des pièces conduisant l’électricité sont mises à nu suite à une chute ou à un accident par exemple. Adressez-vous toujours à votre revendeur Stromer pour toute réparation, mais aussi pour toute ques- tion ou tout problème, et dès que vous consta- tez un défaut. Des interventions intempestives peuvent provoquer des accidents ou des dom- mages matériels graves. Avant toute intervention, quelle qu’elle soit, sur votre S-Pedelec, il y a lieu de couper le système électrique et de retirer la batterie. Assu- rez-vous que le chargeur n’est pas branché. Si votre S-Pedelec Stromer ne démarrait pas alors qu’il n’y a pas de message de défaut, vérifier si les deux manettes de frein sont bien au repos! En effet, le fait d’actionner un levier de frein bloque l’assistance! L’ÉCLAIRAGE Lorsque les feux de jour sont activés, ils s’allu- ment dès que le Stromer est mis en marche (voir la section «Feux de jour» sur www.stromerbike. com/support). Les feux de jour sont interdits dans certains pays, où leur activation est neutralisée. Rensei- gnez-vous sur la réglementation en vigueur ! Il est recommandé de toujours activer les feux de jour lorsque cela est autorisé dans votre pays, afin d’être mieux vu par les autres usagers de la route et d’augmenter votre sécurité. Des feux qui marchent sont d’une impor- tance vitale pour votre sécurité! Confiez la prépa- ration, le contrôle et la réparation de votre Stromer à votre revendeur. Les VAE utilisés sur la voie publique doivent, pour permettre l’utilisation d’un feu avant et d’un feu arrière, être équipés d’une source d’énergie, pou- vant être une dynamo, une pile pour un éclairage permanent, ou un accumulateur d’énergie rechar- geable. L’éclairage du Stromer est alimenté par la batterie ou bien, si elle est vide, par le moteur faisant fonction de dynamo.10 11 Les feux du S-Pedelec Stromer sont équipés de DEL dernier cri. Dans les feux modernes à DEL, les diodes ne se changent pas. Nettoyez régulièrement les feux et les catadioptres simplement avec de l’eau chaude et du détergent pour la vaisselle ou le mé- nage. Pour un réglage optimal du feu avant, faire en sorte que les véhicules circulant en sens inverse ne soient pas éblouis. En Allemagne ce réglage est obligatoire. Il est interdit de procéder à des modifications du système d’éclairage. De telles modifications sont susceptibles de faire perdre le bénéfice de la ga- rantie, voire de l’assurance! Pour d’autres renseignements à ce sujet, consul- ter www.stromerbike.com/support. SIÈGES POUR ENFANT,

REMORQUES POUR ENFANTS

ET REMORQUES Les S-Pedelec Stromer ne doivent pas être utilisés avec un siège pour enfant! Il ne faut pas laisser des enfants se servir du S-Pedelec seuls et sans leur avoir montré com- ment s’en servir au préalable ! Il faut bien leur expliquer les risques d’utilisation d’appareils électriques. Si des enfants veulent se servir d’un S-Pedelec, vérifiez qu’ils aient l’âge légal et le permis pou- vant être exigé! Il y a lieu dans tous les cas de se renseigner sur la réglementation en vigueur pour l’utilisation des remorques et des remorques pour enfants. Cela peut aussi concerner la vitesse maximale et le poids total autorisé ! Dans beaucoup de pays l’utilisation des S-Pedelec avec une remorque pour enfants est interdite. Utilisation avec remorque Pour utiliser votre VAE avec une remorque, renseignez-vous sur la règlementation en vigueur dans votre pays. Il y a lieu de n’utiliser avec votre Stromer que des remorques expressément homologuées pour être utilisées avec un S-Pedelec. Attention, dans de nombreux pays le transport d’enfants dans une remorque avec un S-Pedelec est interdite. Veuillez noter que le comportement routier du Stromer est altéré par la présence de la remorque. Certaines remorques ont tendance à basculer dans les virages. Il y a lieu d’être très prudent et d’adapter sa vitesse et son style de conduite aux circonstances. Certaines remorques ne sont autorisées par leur constructeur que pour des vélos ou des Pedelec (as

sistance jusqu’à 25km/h). On se conformera impéra- tivement aux indications données par le constructeur. La situation juridique en Suisse L’utilisation de remorques n’est autorisée qu’à cer- taines conditions et est soumise à restrictions (art. 68, al. 1 de l’ordonnance sur les règles de la circu- lation routière, en combinaison avec l’art. 68, al. 7). Peuvent être transportés dans une remorque au maximum deux enfants à des places assises pro- tégées (art. 63, al. 3 lettre d de l’ordonnance sur les règles de la circulation routière). Le transport d’enfants dans une remorque est au- torisé avec les VAE rapides dont l’assistance dé- passe 25 km/h. Il est toutefois interdit d’utiliser à la fois un siège pour enfant et une remorque pour enfants (art. 63, al. 3 de l’ordonnance sur les règles de la circulation routière).Il n’y a pas en Suisse d’obligation de port du casque pour les enfants transportés. Nous re- commandons toutefois de mettre un casque aux enfants transportés dans une remorque et de les attacher avec les ceintures dont elle est équipée. Situation juridique dans le domaine de l’Union européenne Les Pedelec avec assistance jusqu’à 25km/h per- mettent le transport de deux enfants âgés de 2 à 7 ans dans une remorque conçue à cet effet (Code de la route allemand, art. 21, al. 3). Il n’y a la plupart du temps pas d’obligation de port du casque pour les enfants. Nous recommandons toutefois absolument de mettre un casque aux enfants transportés dans une remorque et de les attacher avec les ceintures dont elle est équipée. Renseignez-vous sur la règlementation en vigueur dans votre pays. Montage Confiez le montage de la remorque et de son attelage à votre vélociste. Le montage des types de remorques suivants a été validé pour le Stromer :

• Le kit de plaques pour remorque optionnel permet le montage d’attelages Thule ezHitch, Webber-E et Burley. Pour d’autres marques, on vérifiera la compatibilité avant l’achat. Indications destinées aux parents et aux chargés d’éducation En tant que personne chargée d’éducation, vous êtes responsable de ce que fait votre enfant et de sa sécurité. Cette responsabilité s’étend à l’état du S-Pedelec et à son adaptation au cycliste. Il faut également vous assurer que l’enfant ait ap- pris à utiliser le S-Pedelec en toute sécurité et qu’il ait répondu à toutes les conditions juridiques s’ap- pliquant dans le pays, par exemple qu’il a l’âge minimum et le permis éventuellement nécessaire. Assurez-vous qu’il ait appris à se servir de son S-Pedelec en toute sécurité et responsabilité dans l’environnement où il va l’utiliser. Il ne faut pas laisser des enfants se servir de ce S-Pedelec seuls et sans leur avoir montré com- ment s’en servir au préalable! Il faut bien leur expli- quer les risques d’utilisation d’appareils électriques.

UTILISATION Il y a lieu de lire soigneusement tous les aver- tissements et toutes les indications que donne la présente notice d’utilisation avec de se servir de ce S-Pedelec. Il faut également tenir compte des notices d’uti- lisation des fabricants des différents composants (elles sont disponibles sur Internet). Si vous avez encore des questions après la lecture de la présente notice, n’hésitez pas à consulter votre revendeur Stromer. Il y a lieu de s’assurer que le S-Pedelec soit en bon état de marche et bien réglé. Réglages nécessaires:

• Position et fixation de la selle et du guidon

• Montage et réglage des freins

• Fixation des roues à leur fourche Pour vous assurer confort et sécurité, confiez le réglage du guidon et de la potence à votre reven- deur Stromer.

• Réglez la selle à la position qui vous convient: c’est aussi la plus sûre (voir page14).

• Demandez à votre revendeur Stromer de régler les manettes de frein de façon à vous permettre une bonne prise en main.

• Apprenez la répartition des manettes sur les freins avant et arrière. La manette droite commande le frein arrière, la manette gauche le frein avant.12 13 Familiarisez-vous avec votre nouveau vélo dans un endroit à l’écart de la circulation. Les freins modernes présentent une puis- sance de freinage qui peut surprendre par compa- raison avec des vélos plus anciens, et un compor- tement de freinage différent. Il est conseillé de d’abord s’y habituer en les essayant tranquille- ment dans un endroit peu fréquenté. N’oubliez pas que l’on freine nettement moins bien par temps de pluie et sur sol glissant, ce qui peut s’avérer dangereux. Il y a lieu dans ces cas de se montrer très prudent et de prévoir une plus grande distance de freinage. Si votre S-Pedelec est équipé de pédales dont la cage est en caoutchouc ou en plastique et que vous n’en avez pas l’habitude, il est conseillé de faire un essai préalable. Les pédales en caout- chouc et en plastique deviennent très glissantes lorsqu’elles sont mouillées! Vérifiez que les roues sont bien fixées au cadre et à la fourche. Vérifiez que les axes traversants sont bien serrés, ainsi que les vis, boulons et écrous les plus importants (voir paragraphe « Vis et boulons »). Si vous entendez des bruits métalliques ou d’autres bruits inhabituels, confiez immédiate- ment votre Stromer à votre revendeur avant de l’utiliser à nouveau. Essayez de pousser votre S-Pedelec vers l’avant avec les freins bloqués. Le frein arrière doit blo- quer la roue arrière et le vélo doit se soulever de l’arrière lorsque le frein avant est bloqué. Il ne doit pas non plus y avoir de jeu ni de bruits dans la direction au freinage. Faites un essai dans un endroit tranquille pour vous habituer aux nouveaux freins. Les freins modernes se caractérisent par une très forte puis- sance de freinage. Vérifiez la pression des pneus. La pression conseillée est indiquée sur une étiquette située sur le support de batterie, ainsi que sur le flanc des pneus. Respectez bien les valeurs de pression minimale et maximale! Si vous ne voyez rien de marqué, gonflez à 3 bar/43,5 psi: c’est une valeur qui convient à la plupart des pneus. Conseil : Pour un contrôle grossier de la pres- sion, par exemple en cours de route, on peut faire comme suit : en appuyant avec le pouce sur le pneu gonflé, il ne faut pas pouvoir enfoncer le pneu de manière significative. Vérifiez l’état des pneus et des jantes. Contrôlez l’absence de dommages apparents, de fentes, de déformations ou de corps étrangers, de type éclats de verre ou cailloux pointus par exemple. Si vous voyez des coupures, des fentes ou des trous, ne roulez surtout pas ! Faites contrôler votre S-Pedelec par un spécialiste. Par ailleurs, vous devez contrôler les composants importants suivantsde votre S-Pedelec :

• Contrôlerle bon verrouillage du couvercle du lo- gement de la batterie avec la batterie en place;

• Le niveau de charge de la batterie, pour voir s’il reste suffisamment d’énergie pour le trajet que vous prévoyez;

• Familiarisez-vous avec le fonctionnement des commandes.

• Activez le système d’antiblocage (ABS) le cas échéant. Bloquez toujours les freins de votre S-Pede- lec avant de vous mettre à pédaler ! En effet le moteur se met en marche dès qu’on se met à pé- daler. Cette propulsion inhabituelle peut provo- quer des chutes, des incidents ou des accidents de la circulation.Réglage du guidon / de la potence Si vous changez de guidon, il faut savoir que toutes les potences ne peuvent pas se monter sur toutes les têtes de fourche! Il ne faut utiliser que des potences prévues pour le Stromer. Les inter- ventions sur le guidon et la potence sont à confier à un revendeur Stromer! Potence Stromer spéciale Emplacement des liaisons vissées permettant le réglage de la position du cycliste. Montage des pédales Si votre S-Pedelec vous a été livré avec les pé- dales non montées, il faut les visser sur les ma- nivelles avec une clé adaptée. Il faut bien faire attention que les deux pédales se vissent en sens contraire et se bloquent très fort (voir page33). Il faut enduire les filetages de graisse au préalable. Sens de marche Lorsque vous êtes équipé de pédales auto- matiques, il faut absolument lire la notice du fa- bricant de pédales. Il faut d’abord s’exercer à mettre et à retirer ses chaussures des pédales automatiques en roulant dans un endroit peu fréquenté. Les pédales auto- matiques dont on a du mal à se dégager sont très dangereuses! Avec les pédales automatiques, on peut ré- gler la force nécessaire pour dégager la chaussure de la pédale. Il est recommandé au début de choisir un réglage permettant un dégagement très facile. Nettoyez régulièrement vos pédales automatiques, et entretenez-les avec de l’huile, par pulvérisation. Réglage de la selle Il faut, avant d’utiliser son S-Pedelec Stromer pour la première fois, régler la position de la selle et du guidon en fonction de votre taille. C’est indispen- sable à la fois pour votre sécurité et votre santé. Pour cela, il faut régler la hauteur et l’inclinaison de la selle et la hauteur et l’inclinaison de l’en- semble guidon-potence. Angle du genou 90° Il ne faut jamais sortir la tige de selle du cadre plus haut que le repère gravé dessus! En l’absence de repère, il faut toujours laisser une longueur d’au moins 7,5 cm dans le tube de selle.14 15 Réglage de l’inclinaison de la selle Une fois la hauteur de selle réglée, il faut en véri- fier et en régler l’inclinaison. Le dessus de la selle doit être horizontal. Ce réglage se fait vis de blo- cage du chariot de la selle desserrées.

AVANT CHAQUE UTILISATION

Il faut procéder aux vérifications suivantes avant chaque utilisation:

• vérifier la bonne fixation et le bon fonction- nement de la/du sonnette/klaxon, tous les connecteurs électrique, l’éclairage;

• Vérifiez le bon état et le bon fonctionnement du système de freinage et du système d’anti- blocage (ABS)

• contrôler le bon verrouillage du couvercle du logement de la batterie avec la batterie en place;

• vérifier l’étanchéité des conduites et des raccords;

• vérifier l’absence de dommages, de corps étran- gers et de voile aux roues et aux jantes, en particu- lier après un usage hors des routes goudronnées;

• vérifier l’état d’usure des pneus;

• vérifier la bonne fixation et le bon fonctionne- ment de la suspension;

• vérifier le serrage des vis, boulons et écrous, et, pour les axes traversants (voir section « Liai- sons vissées»), les vérifier à nouveau lorsqu’on a laissé son vélo sans surveillance, ne serait-ce qu’un instant;

• vérifier que le cadre et la fourche sont en bon état et pas déformés;

• vérifier le bon état et le bon réglage du guidon, de la potence, de la tige de selle et de la selle;

• vérifier la fixation correcte de la tige de selle et de la selle. Essayer de tourner la selle et de la basculer vers le haut ou vers le bas; elle ne doit pas pouvoir bouger;

• lorsque vous utilisez des pédales automa- tiques, contrôlez leur bon fonctionnement. Les pédales doivent pouvoir se retirer facilement, sans avoir à forcer. N’utilisez par votre S-Pedelec si vous n’êtes pas sûr qu’il soit en parfait état. Faites-le vérifier par votre revendeur Stromer. Faites régulièrement contrôler les principaux organes de votre S-Pedelec par un revendeur Stromer, surtout si vous l’utilisez beaucoup, que ce soit pour le sport ou au quotidien. Dans ces conditions, le cadre, la fourche, les élé- ments de suspension et d’autres équipements de sécurité comme les freins et les roues sont soumis à une forte usure, ce qui est susceptible d’en af- fecter la sécurité. Si vous dépassez la durée d’utilisation ou la du- rée de vie prévue des composants, ces derniers peuvent lâcher subitement. Ceci peut entraîner une chute et des blessures graves! Il faut également procéder à ces vérifica- tions avant de repartir après toute chute ou après que le S-Pedelec soit tombé. Les pièces en alumi- nium déformées ou endommagées ne supportent pas d’être redressées et les pièces en carbone peuvent souffrir de dommages invisibles! Lorsque l’on a fait une chute Il faut inspecter toutes les parties du S-Pedelec pour vérifier l’absence de modifications. Il peut y avoir des fissures ou des déformations au cadre ou à la fourche, mais aussi des pièces tordues. Si des pièces comme le guidon ou la selle ne sont plus bien en place, il faut en vérifier le réglage et s’assurer qu’ils sont en état de marche. Si vous constatez des déformations sur votre S-Pedelec, NE L’UTILISEZ PLUS. Ne pas resserrer des pièces desserrées sans les avoir contrôlées au préalable, et sans clé dynamométrique. Amenez le S-Pedelec à votre revendeur Stromer, décrivez-lui la chute et faites-lui vérifier le vélo!

TRANSPORT DE BAGAGES ET

DE CHARGES Les accessoires joints sont à monter confor- mément à la réglementation et à la notice d’utili- sation. Vous devez respecter le bon couple de serrage de toutes les liaisons vissées (voir page 33 «Vis et boulons »).

• N’utilisez que des pièces conformes à la régle- mentation en vigueur et au Code de la route.• L’utilisation d’accessoires non homologués peut provoquer des accidents. C’est pourquoi il ne faut utiliser que des pièces ou des acces- soires d’origine parfaitement adaptés à votre S-Pedelec.

• Demandez conseil à votre revendeur Stromer. Porte-bagage Pour le montage d’un porte-bagage, il faut vérifier que ce soit autorisé sur votre modèle de S-Pedelec. Utilisez pour cela les points de fixation prévus. Pour les pièces en carbone, vérifiez auprès de votre revendeur si elles permettent le transport de bagages et selon quelles modalités. Un porte-ba- gage ne doit pas se fixer à la tige de selle, qui n’est absolument pas prévue à cet effet! Une surcharge de la tige de selle par un porte-bagage peut la faire casser, provoquant des chutes graves. Il ne faut pas dépasser le poids total autorisé du véhicule, même si un porte-bagage a une capaci- té qui permettrait de le faire! Porte-bagage avant Il est interdit de monter et d’utiliser un porte-ba- gage avant. Indications sur la sécurité du transport des bagages La présence de bagages modifie le compor- tement routier de votre S-Pedelec. Cela rallonge entre autres la distance de freinage, ce qui peut être la cause de graves accidents ou chutes. Il vous faut adapter votre style de conduite au comporte- ment modifié, par exemple freiner plus tôt et tenir compte d’une direction plus lourde. Ne transporter de bagages que sur un porte-bagage prévu à cet effet ! Le montage et l’utilisation de sièges pour enfant est interdite. Il faut veiller à ce que rien ne puisse se prendre dans les rayons et dans les roues en rotation. Lorsque vous voyagez chargé, il ne faut pas dépasser le poids total autorisé du S-Pedelec. La charge admise pour le porte-bagage est indiquée dessus. Vous trouverez d’autres renseignements sur la ques- tion par Internet à l’adresse www.stromerbike. com/support.

DISPOSITIONS LÉGALES

La réglementation concernant les VAE est en évolution constante et peut être modifiée à tout moment. Il incombe à l’utilisateur de se tenir au courant de ces évolutions et de la réglementa- tion en vigueur. S’appliquent aux Pedelec et aux S-Pedelec des dispositions particulières, faisant qu’ ils s’utilisent partiellement ou pas comme un vélo. Avant de vous lancer sur la voie publique avec votre Stromer, il y a donc lieu de vous informer sur la réglementation en vigueur dans votre pays. Vous trouverez ce genre d’information auprès de votre revendeur Stromer ou sur les sites web d’associations nationales d’utilisateurs des vélos ou de VAE. Vous pourrez vous y informer sur la façon dont votre Stromer doit être équipé pour que vous puis- siez l’utiliser sur la voie publique. On y explique par exemple le type d’éclairage à monter et les types de freins devant équiper le S-Pedelec. Le Code de la route de chaque pays précise les limites d’âge, l’âge minimum d’utilisation, là où on a le droit de rouler et le permis éventuellement nécessaire. Il y est aussi expliqué les conditions de circulation des enfants sur la voie publique. On y trouve aussi précisée l’obligation éventuelle du port du casque. Vérifiez si votre assurance responsabilité ci- vile couvre également les dommages provoqués par l’utilisation de votre S-Pedelec Stromer.16 17 UTILISATION CONFORME À LA DESTINATION Un S-Pedelec est conçu pour transporter une seule personne. Le transport d’enfants dans une remorque avec les S-Pedelec est interdit en droit de l’Union européenne! Le transport d’une autre personne par un S-Pedelec, dans une remorque pour enfant par exemple, n’est autorisé, s’il l’est, que dans le cadre de la législation nationale. Et même s’il l’était, nous déconseillons formellement le transport d’autres personnes. Le transport de bagages sur votre S-Pedelec ne peut se faire qu’avec un équipement destiné à cet effet. Le transport d’enfants avec un S-Pede- lec n’est pas autorisé en droit européen, en Suisse il n’est autorisé qu’avec une remorque prévue à cet effet. Il est recommandé de ne choisir que des équipements de la meilleure qualité ! Il faut bien respecter le poids total autorisé et la vitesse maxi- male autorisée pour la remorque. Le poids total autorisé des VAE Stromer est de 150 kg. Poids total autorisé : poids du conducteur + poids du S-Pedelec, y compris poids de la batterie + poids des bagages + poids de la remorque (si au- torisée). Poids des Stromer ST1 et ST2: 29 kg, ST3 et ST5: 29,2 kg. Une utilisation dans le cadre autorisé inclut le bon respect des consignes d’utilisation et d’entretien données dans la présente notice d’utilisation. Dangers d’une utilisation non conforme Votre Stromer ne doit être utilisé que pour l’objet auquel il est destiné. À cet effet, lisez la section « Utilisation conforme » de la présente notice d’utilisation originale. L’utilisation conforme inclut le bon respect des notices d’utilisation et d’entretien précisées dans la présente notice. Il y a lieu également d’informer les autres utilisa- teurs du vélo de l’utilisation qui doit en être faite et du danger de non-respect des restrictions qui s’imposent. Une utilisation non conforme, une surcharge ou un manque d’entretien peuvent provoquer des accidents et des chutes entraînant des dommages corporels graves, pour vous et pour d’autres ! S’il est équipé conformément à la réglementation nationale, le S-Pedelec Stromer peut être utilisé sur la voie publique et sur les chemins stabilisés. Le fabricant et le revendeur ne sont pas respon- sables dans le cas d’une utilisation dépassant le cadre de l’utilisation prévue. Ceci est plus particu- lièrement valable en cas de non-respect des instruc- tions en matière de sécurité et pour les dommages qui pourraient en résulter, par exemple du fait :

• d’une utilisation en tout terrain

• de réparations effectuées de façon non conforme Les S-Pedelec Stromer ne sont pas conçus pour des sollicitations extrêmes de type descente de marches, sauts ou acrobaties.

PIÈCES DE RECHANGE DU

S-PEDELEC L’homologation de ce véhicule prévoit également l’utilisation obligatoire de certaines pièces homo- loguées à cet effet. Cela veut dire que l’homologa- tion ne reste valable que si les pièces de rechange utilisées sont du même type ou d’un type autorisé pour votre S-Pedelec. En cas de remplacement de pièces par l’utilisa- teur, seules les pièces d’origine ou des pièces de rechange autorisées à cet effet pour votre S-Pe- delec sont à utiliser, faute de quoi une inspection individuelle par le bureau des immatriculations compétent s’impose.Pièces qui ne doivent être remplacées que par des pièces identiques ou autorisées à cet effet:

Touche Power (marche / arrêt) Le bouton marche-arrêt se trouve sur la face in- férieure du tube supérieur, en-dessous de l’écran tactile. La touche marche-arrêt a les fonctions suivantes:

• Sortir de l’état de veille / mise en marche

• passer de la page d’accueil à l’affichage route

11. Béquille latérale

• passer de l’affichage route à la page d’accueil

• passer de tout élément du menu à la page d’ac- cueil. Mise en marche Pour la mise en marche, appuyer sur le bouton marche-arrêt. Si votre Stromer a été bloqué au moyen d’un PIN, il faut d’abord le déverrouiller avant de pouvoir l’utiliser (voir section «Protection contre le vol»). Arrêt

1. Appuyer sur le bouton marche-arrêt permet

d’accéder à la page d’accueil.

2. Sélectionner dans la page d’accueil la com-

mande ARRÊT. Mode veille Si vous ne coupez pas le système électrique de votre Stromer, après 5 minutes environ il passe en mode veille. En mode veille les capteurs restent actifs. Le système redevient actif dès qu’on dé- place le vélo. On peut aussi faire sortir le Stromer de l’état de veille en appuyant sur le bouton marche-arrêt. Si vous voulez éviter que le Stromer ne se mette en marche tout seul, n’oubliez pas de tou- jours l’arrêter en passant par l’écran tactile.

L’élément de commande fixé au guidon donne accès aux principales fonctions du Stromer sans avoir à retirer les mains du guidon. Commande des feux Touche Plus Touche Moins Niveaux d’assistance Les boutons + et – de l’élément de commande per- mettent de choisir les modes d’assistance suivants: Mode vélo: le moteur est coupé. Mode d’assistance 1: niveau d’assistance réduit, prolongeant l’autonomie au maximum. Mode d’assistance 2: niveau d’assistance moyen, permettant un réglage fin au moyen de l’application Stromer. Mode d’assistance 3: niveau d’assistance élevé, permettant de rouler très vite. Le degré d’assistance est fonction de la force avec laquelle on appuie sur les pédales, ce qui veut dire que plus on pédale fort, plus le moteur vous aide à avancer. Si on cesse de pédaler en marche, l’assistance s’interrompt et ne revient que lors- qu’on recommence à pédaler.18 19 Éclairage Pour votre sécurité pour la circulation dans la journée, votre Stromer est équipé d’une fonction feux de jour. Pour alterner entre feu de croisement et feu de route, appuyer sur le bouton correspondant du boîtier de commande au guidon. Les Stromer ST3 et ST5 sont équipés de feux, le feu avant permet- tant d’éclairer en feu de croisement et en feu de route. Le feu arrière comporte un feu stop, comme sur les voitures. Dans certains pays on ne peut pas éteindre les feux de jour. Mode frein / récupération Le moteur des S-Pedelec peut aussi générer de l’électricité, ce qui permet de recharger la batte- rie, par exemple en descente. Dans ce cas le mo- teur fonctionne comme une dynamo, assurant un freinage et produisant de l’électricité qui recharge la batterie. Cela peut permettre, en randonnée, de prolonger significativement votre autonomie. Par ailleurs la récupération assure un agréable frein moteur dans les descentes longues ou fortes. Un niveau de récupération faible freine aussi moins, et convient donc mieux pour les descentes faibles, alors que les niveaux de récupération forts freinent nettement plus. Cela permet une augmentation douce et agréable de l’autonomie. Dès que vous actionnez les freins, le moteur passe en mode récupération/freinage, et assiste votre freinage manuel. L’énergie récupérée est stockée dans la batterie, augmentant ainsi l’autonomie de votre Stromer. Avertisseur électronique Votre Stromer est équipé d’un avertisseur électro- nique. Le bouton de commande se trouve à côté de la poignée gauche. Il ne faut l’utiliser que pour se signaler en cas de danger.

ÉCRAN TACTILE / AFFICHAGE

Écran tactile L’afficheur du Stromer est équipé d’un écran tac- tile résistif. Cela veut dire qu’il ne réagit pas au simple tou- cher comme les écrans capacitifs, mais à l’appui d’un doigt. Il peut ainsi s’utiliser sans difficulté même avec des gants. Une légère pression sur l’écran tactile permet de naviguer dans les diffé- rents menus, et de passer à l’affichage route. Affichage route Dès qu’on avance avec le Stromer, l’écran passe à l’affichage route. L’affichage route affiche la vitesse et d’autres informations de marche. Un simple appui sur l’écran permet de passer d’un jeu d’informations à l’autre en fonction de vos souhaits. Protection contre le vol Activation du blocage Le Stromer vous offre la meilleure protection pos- sible contre le vol. Il peut se bloquer avec un PIN au moment où on l’arrête. Ensuite il ne se laisse remettre en marche qu’après avoir à nouveau en- tré son PIN.

1. Appuyer sur le bouton marche-arrêt permet

d’accéder à la page d’accueil.

2. Sélectionner à la page d’accueil la commande

VERR. Si le Stromer est déplacé, le mode vol s’active. Si vous n’avez pas arrêté ou bloqué votre Stromer, il se coupe tout seul après qu’il n’a pas été utilisé pendant un certain temps. Toutefois le blocage ne s’active pas.Déblocage Pour débloquer le vélo, procéder comme suit:

1. Appuyer sur le bouton marche-arrêt;

2. Entrer son PIN à l’écran tactile.

Stromer OMNI App Toujours connecté : tous les vélos Stromer sont équipés de la plate-forme cloud OMNI connect. Vous pouvez utiliser OMNI connect directement depuis l’écran tactile de votre Stromer ou depuis l’application OMNI sur votre smartphone. www.stromerbike.com/fr/swiss-technology

PORT USB POUR RECHARGE

La batterie de votre smartphone est vide? Pas de problème! Les Stromer ST3 et ST5 sont équipés d’un port USB à cet effet. Il suffit d’y brancher votre smartphone pour le recharger. Ce port USB se trouve au niveau du feu avant. Il est protégé par une lèvre en caoutchouc. Mais on ne peut recharger son smartphone qu’à l’arrêt. Il ne faut pas le recharger lorsqu’on est en marche. Autonomie L’autonomie que permet une charge de batterie est fonction de différents facteurs :

• Niveau d’assistance: plus on sollicite l’assis- tance, plus l’autonomie se réduit.

• Style de conduite: une utilisation judicieuse des vitesses permet d’économiser de l’énergie: aux petites vitesses on a besoin de pédaler moins fort, l’assistance est donc moins sollici- tée et on consomme moins d’électricité.

• Température ambiante: la batterie se dé- charge plus vite lorsqu’il fait froid

• Temps et poids: à côté de la température, les intempéries peuvent aussi affecter l’auto- nomie: avec un fort vent contraire on peine à avancer, des bagages, etc. augmentent le poids et donc l’énergie nécessaire.

• L’état de votre VAE: des pneus insuffisam- ment gonflés augmentent la résistance à l’avancement, des freins qui frottent gaspillent également de l’énergie.

• Capacité de la batterie: la capacité donnée pour une batterie indique la quantité d’électri- cité qu’elle peut stocker à l’état neuf ; mais la capacité diminue avec l’âge, et donc la quanti- té d’électricité disponible par charge.

• Qualité du revêtement et profil de l’itiné- raire : un goudron rugueux, du gravier, ré- duisent l’autonomie, et en terrain plat on fait beaucoup plus de kilomètres que lorsqu’il y a des montées.

ARRIÈRE La société myStromer ne peut être tenue responsable des dommages résultant d’une utili- sation déraisonnable, imprévisible et/ou inappro- priée du système d’antiblocage (ABS).

• Vous devez toujours utiliser votre S-Pede- lec en vous adaptant à la situation générale, aux conditions routières et à vos capacités de conduite.

• Le système d’antiblocage (ABS) influence éga- lement activement la fonction de freinage de votre S-Pedelec: veuillez noter que dans cer- taines circonstances, la distance de freinage pourrait même être allongée.20 21 Les performances de votre système d’anti- blocage (ABS) ont leurs limites!

• Dans des situations de conduite extrêmes, comme un freinage à pleine puissance sur un sol glissant, des descentes raides ou des des- centes raides par panique, il est possible que vous ne puissiez pas contrôler votre S-Pedelec comme vous vous y attendiez. Dans la mesure du possible, évitez toujours de freiner trop tard et trop fort en vous reposant trop sur la fonction du système d’antiblocage (ABS). En option, il est possible d’installer un système d’antiblocage (ABS) sur l’axe avant de votre S-Pe- delec, accompagné de la régulation du décollage sur l’axe arrière, pour une sécurité supplémen- taire. Ce système garantit un freinage contrôlé sur revêtement glissant et évite de basculer en avant lors d’un freinage à pleine puissance. Le système d’antiblocage est entièrement intégré à votre S-Pedelec et ne peut être distingué que par le témoin de contrôle ABS de votre écran OMNI. Avant de mettre en service et d’utiliser pour la première fois le système d’antiblocage (ABS), il est impératif de se familiariser avec la notice d’utilisation du fabricant Blubrake disponible sur Internet à l’adresse www.stromerbike.com/sup- port et sur le site de son fabricant. Avant d’utiliser votre S-Pedelec: Le système d’antiblocage doit être initialisé avant chaque utilisation. Dès que la vitesse minimale de 5 km/h est atteinte, le S-Pedelec se met en marche/se réveille/se déverrouille en action- nant prudemment le frein avant. Après cette manœuvre, le témoin ABS orange ne doit plus s’allumer sur l’écran OMNI. Ne commencez votre trajet qu’après avoir réussi l’initialisation du sys- tème. En roulant: Si le témoin ABS s’affiche en roulant, cela indique un problème ou un dysfonctionnement de l’en- semble du système. Redémarrez votre S-Pedelec et recommencez l’initialisation. Si le témoin ne s’éteint pas, contactez im- médiatement votre revendeur Stromer. Si le frein ne présente aucun défaut mécanique, le S-Pedelec peut également freiner sans le système d’antiblocage (ABS). Entretien et garantie Les interventions sur l’ensemble du système de freinage doivent impérativement être réalisées par un revendeur Stromer. Si les travaux d’entre- tien ne sont pas exécutés conformément aux pres- criptions et/ou si des travaux sont effectués par des ateliers spécialisés non agréés, toute garantie portant sur l’ensemble du système d’antiblocage est immédiatement caduque.

Navigation Un appui sur la touche marche-arrêt amène à la page d’accueil. La page d’accueil permet d’accé- der à toutes les fonctions et tous les réglages.En appuyant à nouveau sur la touche marche-ar- rêt on revient à l’affichage route. Temps L’heure et le temps ainsi que leur affichage se règlent individuellement:

1. Appuyer sur RÉGLAGE dans le MENU.

2. À la rubrique HEURE on peut choisir l’affichage

voulu et régler l’heure. Langues Le logiciel du Stromer fonctionne dans les lan- gues suivantes: allemand, anglais, français, ita- lien et néerlandais.

1. Appuyer sur SYSTÈME dans le MENU.

2. La langue est choisie à la rubrique LANGUE.

Unités (kilomètres/miles) Le Stromer peut afficher aussi bien des unités mé- triques (km et km/h, Wh/km) qu’impériales (m, mph, Wh/m).

1. Appuyer sur SYSTÈME dans le MENU.

2. La rubrique UNITÉS permet de choisir les uni-

tés de mesure. Vous trouverez des informations détaillées sur les différents réglages aux sections correspondantes ou bien par Internet à l’adresse www.stromerbike. com. Le mode de fonctionnement des réglages décrits peut se modifier avec les mises à jour lo- gicielles. Vous trouverez la description de la dernière version des fonctionnalités disponibles par Internet à l’adresse www.stromerbike.com. On ne peut accéder au menu que lorsque le Stromer est à l’arrêt. Dès qu’il roule l’écran passe à l’affichage route. Pour des raisons de sécurité on ne peut pas afficher la page d’accueil lorsque le vélo roule. Mode de freinage La puissance de freinage vous permet d’adap- ter la puissance du frein moteur à votre style de conduite.

1. Appuyer sur VÉLO dans le MENU.

2. La puissance du mode frein se règle à la ru-

brique MODE FREIN. Capteur de couple Vous pouvez adapter le niveau d’assistance du Stromer à votre style de conduite. Le réglage de la sensibilité des capteurs permet de régler le degré d’assistance par rapport à l’effort du cycliste.

1. Appuyer sur VÉLO dans le MENU.

2. La sensibilité des capteurs se règle à la ru-

brique CAPT.COUPLE. Une plus grande sensibilité fait que votre Stromer procure une assistance pour une pression sur les pédales qui est encore faible. Une modification de la sensibilité des cap- teurs modifie la réactivité du Stromer pour tous les niveaux d’assistance. Une augmentation de la sensibilité a pour effet de réduire l’autonomie. Réglage du PIN

1. Appuyer sur le bouton marche-arrêt permet

d’accéder à la page d’accueil.

2. Dans la page d’accueil, sélectionner MENU

3. À la rubrique PIN on peut définir un nouveau

PIN. Le premier code de blocage est généré de façon aléatoire et vous est adressé par SMS au numé- ro de téléphone mobile et par e-mail à l’adresse e-mail que vous avez indiquée au moment de l’activation de votre Stromer. Pour pouvoir utiliser un Stromer bloqué avec un PIN, il faut le débloquer après l’avoir mis en route (voir section «Protection contre le vol» plus haut).22 23

UTILISATION DE LA BATTERIE

Consignes de sécurité pour la batterie

• Il ne faut recharger sa batterie qu’avec le char- geur approprié. L’utilisation d’un autre char- geur fait courir un risque d’incendie.

• Il ne faut pas laisser tomber la batterie, ne pas la jeter et lui éviter les gros chocs. Cela pourrait avoir pour conséquence des pertes de liquide, un incendie voire une explosion.

• Il ne faut pas manipuler la batterie violemment. En cas de déformation le mécanisme de protec- tion intégré peut se voir endommagé. Cela peut entraîner un risque d’incendie et d’explosion.

• Il ne faut pas utiliser la batterie si elle est en- dommagée. Le liquide qu’elle contient peut s’écouler. En cas de contact avec les yeux il peut faire perdre la vue! Il faut éviter tout contact avec ce liquide. En cas de contact, rincer avec beaucoup d’eau et consulter un médecin immé- diatement.

• Pour le transport de votre S-Pedelec, en voiture par exemple, renseignez-vous sur la réglemen- tation en vigueur.

• Avant tout transport, retirer la batterie de votre Stromer et la transporter séparément. La batterie est considérée comme une ma- tière dangereuse! Il y a lieu de retirer la batterie pour toutes inter- ventions sur le vélo, par exemple pour y monter des pièces ou pour l’entretien. L’activation ino- pinée du bouton marche-arrêt vous fait courir un risque de blessure ou d’électrocution.

• Il ne faut jamais ouvrir une batterie pour éviter tout risque de court-circuit. Une batterie qui aurait été ouverte ne bénéficie plus d’aucune garantie.

• Il ne faut pas ranger ou transporter la batterie avec des objets métalliques susceptibles de provoquer un court-circuit, comme des trom- bones, des clous, des vis, des clés, des pièces de monnaie. Un court-circuit peut provoquer des brûlures ou déclencher un incendie.

• Il faut tenir la batterie à l’écart de la chaleur (même une forte insolation) et du feu. Un excès de chaleur est susceptible de provoquer une explosion.

• Il faut protéger la batterie de l’eau et autres li- quides. Tout contact avec un liquide est suscep- tible d’endommager le circuit de protection et le mécanisme de protection de la batterie. Cela peut provoquer un incendie ou une explosion.

• Ne nettoyez pas votre batterie avec un net- toyeur à haute pression. Une batterie se nettoie avec un chiffon humide. N’utilisez pas de pro- duits de nettoyage agressifs.

• Si une mauvaise utilisation ou des dommages à la batterie provoquent des dégagements de gaz, il faut ventiler le local où on se trouve et consulter un médecin si on n’a pas trop été in- commodé. Pour utiliser le vélo, la batterie doit être enclenchée à fond dans son support et le couvercle de son logement doit être bien ver- rouillé. On court sinon le risque de voir tomber la batterie en cours de route.

• Il faut éviter toute décharge complète de la batterie. Cela peut provoquer des dommages irréversibles aux cellules.

• Cette batterie est conçue exclusivement pour l’alimentation de la motorisation électrique d’un Stromer. Une utilisation fautive ou une mauvaise manipulation font courir un risque de blessure ou d’incendie. Stromer ne saurait être tenu responsable de dommages encourus du fait d’une mauvaise utilisation.

• Il ne faut jamais expédier soi-même une bat- terie. Une batterie entre dans la catégorie des matières dangereuses. Confiez l’expédition de la batterie de votre S-Pedelec à votre reven- deur. Dans certaines conditions elle peut entrer en surchauffe et prendre feu.

• La batterie ne doit pas être jetée à la poubelle avec les déchets ménagers. Rapportez-la à l’en- droit où vous l’avez achetée, le revendeur s’oc- cupera de son recyclage.

• Il ne faut jamais stocker plusieurs batteries les unes au-dessus des autres ou les unes à côté des autres. Cela risque de provoquer un échauf- fement, pouvant aller jusqu’à déclencher un incendie.Stockage de la batterie La batterie est à ranger dans un endroit sec et bien aéré. La température ambiante optimale est d’environ 20°C, permettant de prévenir une perte de capacité. Par temps froid, attendre d’utiliser le VAE pour mettre la batterie en place. Le fait de la ranger à l’intérieur de la maison procure une meilleure autonomie. Si vous préférez ranger la batterie montée sur le vélo, vérifiez que le sys- tème électrique soit bien coupé. Vérifiez cet état de charge à peu près toutes les 4 à 8 semaines et rechargez au besoin. Si vous devez ne pas utiliser la batterie pendant une période prolongée, par exemple pendant la saison hivernale, il faut veiller à ce qu’il soit char- gé à au moins 40%. C’est la meilleure manière d’empêcher une dé- charge profonde. Il faut s’assurer de ne jamais ranger une batterie complètement déchargée. Cela risquerait d’entraîner une décharge complète provoquant des dommages irréversibles aux cel- lules. Cela annulerait également toute garantie. Une batterie entièrement déchargée doit être re- chargée dans un délai de deux à trois jours afin de prévenir une décharge complète. Le meilleur taux de charge pour le stockage d’une batterie se situe entre 40 et 60%. Il faut te- nir compte qu’une batterie partiellement chargée se décharge plus rapidement qu’une batterie en- tièrement chargée. Par ailleurs, plus une batterie est vieille, plus sa capacité se réduit, même lors- qu’elle est bien entretenue. Avant de remettre en service une batterie qui n’a pas été utilisée ou rechargée pendant une période prolongée, il y a lieu de la recharger. Retrait de la batterie La batterie ne peut se retirer qu’à l’arrêt. Cliquer sur l’icône « Éjection de la batterie » Cliquer sur l’icône «Off» et maintenir la pression jusqu’à ce que l’écran ne s’allume plus Retirer la batterie. Attention, la batterie étant lourde, il faut veiller à ne pas la faire tomber. Vous pourriez vous blesser et/ou la batterie pourrait être endommagée.24 25 Mise en place de la batterie Insérer la batterie dans son logement. Il faut veil- ler à ce que le connecteur soit orienté vers le bas et que la mention THIS SIDE UP soit visible en haut. Enfoncer la batterie vers le bas jusqu’à ce qu’elle s’enclenche. Refermer le couvercle de son logement. Appuyer sur le volet bien à plat avec la paume jusqu’à ce qu’il se verrouille en faisant un léger bruit. Consignes de sécurité pour le chargeur Il faut prendre connaissance des indications portées sur le chargeur avant de commencer à charger la batterie. La batterie de votre Stromer peut être rechargée lorsqu’elle est en place sur le vélo. On peut aussi l’en retirer et la mettre en charge à un autre en- droit. C’est particulièrement intéressant lorsqu’il fait froid, car une recharge dans un environne- ment chaud (température ambiante) raccourcit la durée de charge. Il faut éviter une recharge en dessous de 0°C et au-dessus de 30°C, ainsi que dans des pièces sans aération. La charge est auto- matiquement interrompue en dessous de 0°C ou au-dessus de 30°C. Attention, en cas de changement de température brusque du froid au chaud, il peut se former de la condensation à l’intérieur de la batterie. Cela peut être évité en gardant la batterie là où on la re- charge. N’utiliser pour la recharge que le chargeur fourni avec la batterie ou un chargeur conçu pour elle, faute de quoi on court un risque d’incendie. Il ne faut utiliser le chargeur que dans des locaux secs et ne pas le couvrir en cours de charge. Il y a sinon un risque de court-circuit, voire d’incendie. Attention au voltage du secteur lorsqu’on le branche! Le voltage de l’alimentation doit corres- pondre aux indications de la plaque constructeur du chargeur.

• Il faut toujours débrancher le chargeur avant de le nettoyer.

• Une fois la charge effectuée, il faut débrancher le chargeur du secteur. Pour des raisons de sécurité, le chargeur doit se trouver sur un support sec et ininflammable. Il ne faut ni recharger ni continuer à utiliser une batterie défectueuse. Une batterie peut s’échauffer à la charge. Mais elle ne doit pas de- venir très chaude. Si la batterie devient très chaude en cours de charge, il faut immédiate- ment interrompre la charge. Lorsque la batterie se décharge en cours de route, le moteur du Stromer passe en fonction dy- namo. Cela permet de disposer de suffisamment de courant pour alimenter les feux. Votre sécurité reste ainsi assurée.Il ne faut jamais rouler sans la batterie. En l’absence de batterie, le couvercle du logement de la batterie ne se laisse pas verrouiller, ce qui peut provoquer des chutes et des blessures. Charge de la batterie Il faut toujours lire d’abord les indications portées sur le chargeur. La batterie est équipée d’un connecteur ma- gnétique pratique. Les aimants aident à trouver la bonne orientation de la fiche. Tenir le cordon du chargeur entre les mains, sans serrer, et le rappro- cher lentement du connecteur de la batterie. Charge de la batterie en dehors du S-Pedelec ChargeurCR245

1. Brancher le chargeur sur le secteur. Les DEL

du chargeur s’éclairent en rouge et en vert.

2. Connecter ensuite le chargeur du Stromer à

la batterie. En cours de charge, les DEL du chargeur s’éclairent en orange et en vert. Si les DEL clignotent en rouge, la température de charge est hors de la plage autorisée. Lorsque la pleine charge est atteinte, les DEL du char- geur s’éclairent en vert.

3. À ce moment, déconnecter la batterie du char-

geur, puis débrancher le chargeur du secteur. ChargeurCR246

1. Brancher le chargeur sur le secteur.

2. Connecter ensuite le chargeur du Stromer à la

batterie. La DEL dans le chargeur clignote en vert pendant le processus de charge. Si la DEL clignote en rouge, la température de charge est hors de la plage autorisée. Si la DEL s’al- lume en rouge, une erreur est survenue lors de la charge. Lorsque la pleine charge est atteinte, la DEL du chargeur s’éclaire en vert.

3. À ce moment, déconnecter la batterie du char-

geur, puis débrancher le chargeur du secteur. Charge de la batterie en place dans le S-Pedelec Le connecteur pour le cordon de charge se trouve sur le côté gauche du tube diagonal, juste en-des- sous de la liaison avec le tube de direction. ChargeurCR245

1. Brancher le chargeur sur le secteur. Les DEL

du chargeur s’éclairent en rouge et en vert.

2. Ouvrir le couvercle de la prise de mise en

charge. Brancher ensuite la fiche du cordon dans la prise du Stromer. En cours de charge, les DEL du chargeur s’éclairent en orange et en vert. Si les DEL clignotent en rouge, la tem- pérature de charge est hors de la plage autori- sée. Lorsque la pleine charge est atteinte, les DEL du chargeur s’éclairent en vert.

3. À ce moment, déconnecter la batterie (ou

le Stromer) du chargeur, puis débrancher le chargeur du secteur. ChargeurCR246

1. Brancher le chargeur sur le secteur.

2. Ouvrir le couvercle de la prise de mise en

charge. Brancher ensuite la fiche du cordon dans la prise du Stromer. La DEL dans le char- geur clignote en vert pendant le processus de charge. Si la DEL clignote en rouge, la tem- pérature de charge est hors de la plage auto- risée. Si la DEL s’allume en rouge, une erreur est survenue lors de la charge. Lorsque la pleine charge est atteinte, la DEL du chargeur s’éclaire en vert.

3. À ce moment, déconnecter la batterie (ou

le Stromer) du chargeur, puis débrancher le chargeur du secteur.26 27 Durée de charge La durée de charge varie en fonction du modèle et de la version de la batterie et du chargeur. Pour des indications plus précises, consulter la page www.stromerbike.com/service. Affichage de l’état de charge L’affichage route permet de contrôler le niveau de charge de la batterie du Stromer. Le témoin de niveau de charge a la forme d’une pile vue de profil portant le pourcentage de charge. Une fois la batterie déchargée, le Stromer coupe automa- tiquement le moteur et passe en mode vélo (sans assistance). La barre au-dessus du témoin de niveau de charge indique la consommation instantanée. Cet af- fichage permet de mieux se rendre compte de sa consommation d’énergie, et par conséquent d’adapter son style de conduite afin d’obtenir la plus grande autonomie possible. Plus la barre est longue, plus il y a d’énergie consommée. Dès que l’assistance se déclenche, la barre s’af- fiche de droite à gauche. En mode frein moteur, la batterie se recharge et la barre de couleur foncée s’affiche de gauche à droite. Pour votre sécurité, le Stromer ne laisse pas la batterie se décharger complètement, conservant un peu d’énergie pour pouvoir maintenir les fonc- tions de base. Lorsque la batterie est vide et que l’assistance s’interrompt, les feux et l’affichage restent ainsi alimentés pendant 1 heure environ. ENTRETIEN Faites contrôler régulièrement votre Stromer par votre revendeur. Il sait repérer les pièces usées ou abîmées et vous conseille dans le choix des pièces de rechange. Il vérifie aussi la version du logiciel et s’assure de l’installation de mises à jour importantes concernant la sécurité et la faci- lité d’utilisation. Il faut éviter de réparer soi-même les pièces vi- tales pour la sécurité (cadre, fourche, guidon, po- tence, jeu de direction, freins, éclairage). Le bon fonctionnement et la sécurité de votre S-Pedelec dépendent de l’utilisation de pièces de rechange adaptées et homologuées. Faites-vous conseiller par le fabricant, l’importa- teur ou votre revendeur Stromer. Ne remplacez les pièces abîmées ou usées que par des pièces d’origine du fabricant ou par des pièces compatibles. C’est impératif pour cer- taines pièces. Vous trouverez une liste à cet effet à la section « Remplacement de pièces sur un S-Pedelec». Pour ces pièces le remplacement par des pièces non d’origine ou non compatibles invalide l’ho- mologation du S-Pedelec. Pour d’autres pièces, un remplacement par des pièces non autorisées annule en général la garantie du fabricant.L’utilisation de pièces qui ne sont pas des pièces d’origine ou qui ne sont pas adaptées peut gravement affecter le fonctionnement du vélo ! Des pneus ne présentant pas une bonne adhé- rence ou non prévus pour être utilisés sur un S-Pedelec, des garnitures de frein présentant une mauvaise friction ou des pièces de construction allégée mal fabriquées peuvent provoquer des ac- cidents aux conséquences gravissimes. Il en va de même pour un montage mal réalisé! Vis et clé dynamométrique N’oubliez pas, chaque fois que vous inter- venez sur votre S-Pedelec, que les vis doivent se serrer à la valeur de couple prescrite. Ce couple est indiqué sur beaucoup de pièces. Sa valeur s’exprime en Newton-mètres (Nm). Le serrage se fait à l’aide d’une clé dynamométrique. Les meil- leurs modèles de clés dynamométriques inter- rompent le serrage lorsque le couple prescrit est atteint en émettant un signal sonore. Sinon les vis peuvent se détacher, voire se casser. Si vous n’avez pas de clé dynamométrique, il faut absolu- ment confier ces travaux à votre revendeur Stromer. Vous trouverez un tableau des valeurs de couple de serrage des principaux organes dans le paragraphe « Vis et boulons ». Clé dynamométrique

• Le nettoyage et l’entretien de pièces appa- rentes sous tension est à confier à votre reven- deur Stromer exclusivement!

• Avant de nettoyer votre S-Pedelec, retirez la batterie. Il faut veiller à bien refermer le cou- vercle du logement de la batterie.

• Si vous nettoyez la batterie, veillez à ne pas toucher de contacts, avec le risque de courts-circuits éventuels. S’ils devaient être sous tension, vous pourriez vous blesser et en- dommager la batterie.

• Un nettoyage à haute pression peut endommager l’installation électrique. La forte pression peut faire s’infiltrer le liquide même dans des pièces protégées par des joints, et les endommager.

• Il faut éviter d’endommager les câbles et les pièces électriques. En cas de dommage à l’ins- tallation électrique, ne plus se servir du S-Pe- delec et le faire vérifier par votre revendeur Stromer. Avant toute intervention sur votre S-Pede- lec, coupez l’installation électrique et retirez la batterie en refermant bien le couvercle de son lo- gement. Chaîne / transmission Transmission à chaîne Pour bien fonctionner, la chaîne doit être réguliè- rement nettoyée et lubrifiée (voir section «Pério- dicité d’entretien»). Les saletés peuvent s’enlever au moment où on nettoie le vélo. Sinon, on peut la nettoyer en passant dessus, de tous les côtés, un chiffon imbibé d’huile. Une fois propre, il faut la lubrifier avec un lubrifiant approprié, surtout au niveau des articulations des maillons. Au bout d’un certain temps, essuyer le lubrifiant superflu. Réglage de la chaîne Pour un bon fonctionnement de la chaîne et du changement de vitesse, il faut que la chaîne pré- sente une certaine tension. Elle risque sinon de sauter, ce qui peut aller jusqu’à entraîner une chute. Les dérailleurs assurent une tension auto- matique de la chaîne. Les chaînes s’usent du fait de leur utilisation et de la saleté. Elles doivent être changées dès qu’il devient possible de les écarter notablement du plateau (d’une hauteur de 5mm environ). Chaîne OK Chaîne usée28 29 Les chaînes modernes pour dérailleurs n’ont gé- néralement plus de maillon rapide. Pour les ouvrir et les fermer, donc pour les changer, il y a besoin d’un outil spécial. C’est un travail qu’il vaut mieux confier à votre revendeur. D’autres chaînes sont, elles, équipées de maillons rapides et peuvent s’ouvrir sans outils spéciaux. S’ils sont de la bonne largeur et si le type de transmission le permet, de tels maillons rapides permettent d’intervenir sur une chaîne même en rase campagne. Transmission par courroie Votre ST2 est équipé d’une transmission par cour- roie (Carbon Belt Drive de Gates). Le rouleau de serrage automatique évite de contrôler et resser- rer fréquemment la courroie et n’exige pratique- ment aucun entretien. Pour assurer une bonne longévité de la courroie, il faut prendre les précautions suivantes. Des manipulations intempestives peuvent l’en- dommager et nécessiter son remplacement!

• Ne pas la tordre ou la plier

• Ne pas l’inverser en mettant l’intérieur à l’ex- térieur

• Ne pas l’enrouler ou mettre en boule

• Ne pas l’utiliser comme fouet

• Ne pas utiliser d’instruments coupants ni d’ou- tils pour manipuler la courroie

• Ne pas faire levier pour la mettre en place

• Ne pas huiler Pour assurer une bonne longévité à la transmis- sion, nous vous recommandons de nettoyer la courroie à l’eau ou avec une balayette, en parti- culier après avoir roulé dans de la boue ou de la saleté. Des dépôts indésirables sur la courroie ou sur les poulies peuvent être source d’usure accé- lérée et de bruit (par exemple grincements, cra- quements). Utilisation en hiver : la courroie ne rouille pas, mais quand l’eau salée s’évapore, des cristaux de sel se forment et frottent contre les poulies. Même si vous ne voyez pas de saletés, lavez régulière- ment la roue et la courroie en hiver avec de l’eau chaude mélangée à un détergent doux ou à du liquide vaisselle. Il faut prendre soin d’inspecter la transmission à chaque nettoyage, en recherchant des parties endommagées, des déformations ou des fissures. En cas de doute, n’hésitez pas à consulter votre revendeur Stromer. Si le fonctionnement de la transmission reste bruyant en dépit d’un net- toyage soigneux, il peut être utile de procéder à une légère pulvérisation de produit au silicone sec sur la face intérieure de la courroie. Cela pré- vient la formation de dépôts, améliore la fluidité de fonctionnement et réduit le bruit. Jantes / pneus Les jantes sont un organe de sécurité, sou- mis à de fortes sollicitations. Elles s’usent donc lorsqu’on roule. Il faut cesser d’utiliser une jante dès qu’on voit qu’elle est endommagée. Faites-la vérifier et changer par votre revendeur Stromer. Une jante trop usée, et donc affaiblie, peut provo- quer des chutes et des accidents graves. Il faut aussi contrôler régulièrement les pneus de votre VAE. On trouve sur le flanc de chaque pneu l’indication de la pression de gon- flage maximale et minimale autorisées. Ces va- leurs sont à respecter, faute de quoi le pneu peut se déjanter ou éclater ! En cas d’indications diffé- rentes sur la jante et sur le pneu, la pression maxi- male la plus faible et la pression minimale la plus élevée s’appliquent ! Les Stromer équipés de pneus de e 57– 584 (modèles ST1 et ST2 54-584) ont une pression de gonflage recommandée de 2.2 bars/ 32 psi.Les pneus sont des pièces d’usure. Véri- fiez-en régulièrement la pression, les sculptures et l’état général. Tous les pneus ne peuvent pas s’utiliser indifféremment. Le remplacement des pneus d’un S-Pedelec ne doit se faire qu’avec des pneus homologués et au- torisés par le constructeur. Il faut veiller à ce que les pneus soient de la bonne taille. Ne manquez pas de consulter votre revendeur Stromer à cet ef- fet. Ne manquez pas de consulter votre revendeur Stromer à cet effet. Il existe des pneus hiver dont le profil et la gomme sont spécialement étudiés. Adressez-vous à votre revendeur Stromer. Sont autorisées sur le Stromer les dimensions de pneus suivantes: Désignation en pouce taille ETRTO 27,5 x 2,25" (650b) e 57–584 ST1, ST2, ST3 et ST5: 57-584 ST1 et ST2: 54-584 Réparation des crevaisons Pour toutes interventions sur les pneus, adres- sez-vous au vélociste chez qui vous avez ache- té votre Stromer ou à un vélociste agréé pour les VAE. Freins Votre Stromer est équipé d’un frein à disque hy- draulique. Seules des pièces de rechange conformes à l’homologation de chaque vélo ou des pièces ho- mologuées UE n°90 peuvent être montées! Les freins sont des éléments vitaux pour la sécurité. Il y a lieu d’en assurer l’entretien régu- lier. Pour cela, il faut des spécialistes, du sa- voir-faire et des outils spéciaux. Confiez toutes les interventions sur votre S-Pedelec à votre reven- deur. Les interventions qui ne sont pas réalisées dans les règles de l’art constituent un risque pour la sécurité de fonctionnement du S-Pedelec! Les disques de frein et les garnitures de frein sont soumis à une usure particulièrement impor- tante. Veuillez faire vérifier régulièrement par votre revendeur l’usure de ces composants de sé- curité et les faire remplacer le cas échéant. Source : Shimano® techdocs Ne pas toucher le disque de frein lorsqu’il tourne ou juste après un freinage. Il y a un risque de se blesser et de se brûler. Consignes de sécurité pour les freins à disque hydrauliques Il y a lieu d’éviter des freinages permanents prolongés, comme cela peut se produire dans de longues descentes sur des pentes abruptes. Les freinages prolongés peuvent occasionner la for- mation de bulles de vapeur et une défaillance complète des freins. Il peut en résulter des chutes et des blessures très graves. Le levier de frein ne doit pas être actionné si votre S-Pedelec est couché ou s’il est à l’envers. Des bulles d’air pourraient se former dans le système hydraulique, et entraîner une défaillance du frein. Après chaque transport, vérifier si le point dur du frein semble plus souple que précédemment. Ac- tionnez ensuite lentement le frein à plusieurs re- prises. Le système de freinage peut alors se purger. Si le point dur demeure souple, vous ne devez pas continuer à rouler, il faut confier le vélo à votre revendeur pour une purge.30 31 Avant un transport, vous pouvez contourner ce problème en actionnant le levier de frein et en le maintenant dans cette position à l’aide d’une courroie par exemple. Ceci permet d’empêcher la pénétration d’air dans le système hydraulique. Pour le nettoyage des freins, consulter la notice d’utilisation de leur fabricant. Pour toutes informations sur les freins de votre S-Pedelec, consulter la notice d’utilisation de leur fabricant par Internet à l’adresse www. stromerbike.com/support ou sur le site du fabri- cant. Dérailleur Le changement de vitesse participe à la sé- curité de votre S-Pedelec. Lisez la notice du fabri- cant de votre S-Pedelec et familiarisez-vous d’abord avec son fonctionnement. Confiez toutes interven- tions sur le changement de vitesse à votre reven- deur Stromer. Les interventions qui ne sont pas réa- lisées dans les règles de l’art constituent un risque pour la sécurité de fonctionnement du S-Pedelec! Pour tous renseignements sur le dérailleur de votre S-Pedelec, consulter la notice d’utilisa- tion de son fabricant par Internet à l’adresse www. stromerbike.com/support ou sur le site du fabricant. Le tuning des VAE est interdit Il est interdit de procéder à des modifica- tions techniques de votre VAE. Toute intervention destinée à augmenter la puissance ou la vitesse est susceptible d’entraîner de graves consé- quences sur les plans juridique et sécuritaire. Conséquences juridiques éventuelles :

• Le VAE est soumis à une obligation d’homo- logation et d’assurance. En matière d’équipe- ment et d’homologation, l’ensemble de la ré- glementation s’applique.

• Toutes les garanties constructeur sont annulées.

• Des poursuites au pénal ne sont pas à exclure, pour blessure par imprudence par exemple.

• L’assurance du vélo cesse d’être valable. Conséquences techniques éventuelles :

• Des modifications techniques peuvent altérer le bon fonctionnement du vélo et peuvent pro- voquer des défauts ou la rupture de pièces.

• Le moteur et la batterie peuvent souffrir de surcharge et présenter un fort échauffement. Conséquences : dommages irréparables et risque d’incendie. Les freins et autres pièces sont davantage solli- cités. Conséquences : mauvais fonctionnement, surchauffe, usure accélérée. Programme d’entretien Un S-Pedelec est un engin particulièrement performant. Toutefois, il doit faire l’objet d’un entre- tien professionnel régulier. Cela demande des com- pétences et des outils spéciaux. Confiez les interven- tions sur votre S-Pedelec à votre revendeur Stromer ! Les interventions que vous pouvez envisager de réaliser par vous-même sans risque sont signa- lées en gras. Pour assurer dans la durée le bon fonctionnement de votre S-Pedelec, et aussi pour ne pas perdre le bénéfice de la garantie:

• nettoyez votre S-Pedelec chaque fois que vous l’avez utilisé, en vérifiant qu’il est en bon état;

• faites réaliser les contrôles périodiques par votre revendeur Stromer;

• contrôlez votre S-Pedelec tous les 300 à 500km, ou tous les 3 à 6 mois ;

• vérifiez que vis, écrous et axes traversants sont bien serrés;

• utilisez une clé dynamométrique pour garantir un bon serrage;

• assurez l’entretien et la lubrification des pièces mo- biles conformément aux instructions du fabricant (les surfaces de freinage ne se lubrifiant pas!);

• faites réparer une peinture endommagée;

• faites remplacer les pièces défectueuses et usées.Pour tous renseignements sur les compo- sants et sur leur entretien, consulter les notices d’utilisation de leur fabricant par Internet à l’adresse www.stromerbike.com/support ou sur le site de leur fabricant. Périodicité d’entretien Faites-vous conseiller par votre revendeur Stromer pour les lubrifiants à utiliser! Il n’existe pas de lubrifiant universel. L’utilisation d’un lubri- fiant mal adapté peut affecter le bon fonctionne- ment et causer des dommages! huile en bombe Opération à réaliser Contrôler:

• les pneus et les roues Couple de serrage:

• manivelles Réglage des éléments suivants:

• toutes les vis de fixation

• changement de vitesse

• amortisseurs Chaque fois que vous utilisez votre S-Pe- delec Opération à réaliser Entretien / contrôle: Contrôler:

• usure et concentricité des jantes

• état des pneus, présence de corps étrangers

• bon fonctionnement du dérailleur

• bon fonctionnement des freins

• freins hydrauliques: étanchéité

• pneus: bonne fixation, gonflage correct Tous les 300 à 500 km Opération à réaliser Contrôler:

• usure des garnitures (remplacer les garnitures usées) Nettoyer:

• chaîne avec huile pour chaînes Contrôler:

• le bon serrage de toutes les vis et boulons Tous les 3000 km Opération à réaliser À contrôler, nettoyer, éventuellement remplacer par le revendeur:

• changement de vitesse

• chaîne Après avoir roulé sous la pluie Opération à réaliser

• sécher Nettoyer et lubrifier:

• chaîne Pour garantir le bon fonctionnement dans la durée de votre S-Pedelec, la première révision est essentielle! Les câbles et les rayons s’allongent, les vis et les boulons peuvent se desserrer. C’est pourquoi il faut absolument confier la première révision à votre revendeur Stromer.32 33 Lubrification Les interventions effectuées sur un S-Pedelec demandent du savoir-faire, des outils et de l’expérience. Faites réaliser ou contrôler toutes interventions sur des pièces importantes pour la sécurité par votre revendeur Stromer! Schéma de lubrification Que faut-il lubrifier? Selon quelle périodicité? Avec que type de lubrifiant? Chaîne après l’avoir nettoyée lorsqu’elle s’est salie; après avoir roulé sous la pluie; tous les 250km huile pour chaîne Câbles de frein en cas de mauvais fonctionnement; 1fois par an graisse sans silicium Roulements de roues, de pédalier, de direction 1 fois par an graisse pour roulements Filetages au montage graisse Surfaces de contact des pièces en carbone au montage pâte pour carbone Surface de frottement des liaisons vissées 1 fois par an graisse, huile en bombe Tiges de selle métallique sur cadre acier au montage graisse Articulations du dérailleur en cas de mauvais fonctionnement; 1fois par an huile en bombeVis et boulons Toutes les liaisons vissées du S-Pedelec sont à bloquer au couple de serrage approprié pour assurer leur bonne tenue. Un serrage trop fort peut endommager les vis, boulons, écrous ou la pièce assemblée. Utilisez impérativement une clé dynamométrique. Sans cet outil spécial il n’est pas possible de réaliser un bon serrage. Toute pièce qui porte une indication de couple de serrage doit obligatoirement être vissée à cette valeur. Recherchez également dans la no- tice du fabricant de la pièce en question les bonnes valeurs de serrage. Toute liaison vissée bloquée à l’aide de frein-filet (de type Loctite par exemple) doit, après avoir été desserrée, démontée ou remplacée, être montée ou remontée avec du frein-filet neuf. Composants ST1 ST2 Couple Blocage poignées (Grips GP10 black) - guidon

4 Nm Blocage poignées à droite

5 Nm Blocage poignées à gauche

2 Nm Blocage commandes de dérailleur (microshift RD 942) - guidon

5 – 6 Nm Blocage capot jeu de roulements de direction - tête de fourche (potence)

12 – 14 Nm Blocage inclinaison de selle

12 – 14 Nm Blocage chariot de selle sur tige de selle

9 – 11 Nm Roulement intérieur

40 Nm Dérailleur arrière

8 – 10 Nm Recouvrement montage des câbles

3 Nm Fixation supérieure - guide-câbles

3 Nm Avertisseur sonore

0,8 – 1,2 Nm Tendeur de courroie montage sur cadre

6 Nm Point d’ancrage du câble de commutation

3 – 4 Nm Serrure de cadre au niveau des pattes de cadre

4,5 Nm Blocage manette de dérailleur - guidon

1,5 – 2,5 Nm Autres serrages Vis de fixation garde-boue - boîte de pédalier

2 Nm Vis de fixation pattes de porte-bagage - cadre

5,5 Nm Vis de fixation porte-bagage avant - garde-boue

3,5 – 4 Nm Vis de fixation porte-bagage arrière - garde-boue

3 NmComposants ST3 ST5 Couple Blocage poignées (Ergon GS1-L) - potence/guidon

5 Nm Blocage manettes de frein à droite

5 – 7 Nm Blocage manettes de frein à gauche

2 Nm Blocage commandes de dérailleur (Shimano Alfine Di2) - unité guidon - potence

1,5 Nm Blocage commande de dérailleur (Microshift) - guidon

6 Nm Blocage potence - tête de fourche (aluminium) Vis supérieure/inférieure

10 Nm/10 Nm Blocage potence - tête de fourche (aluminium) Vis supérieure/inférieure

3,5 Nm Capuchon de potence, en plastique

0,5 Nm Adaptateur de gadget SP

0,5 Nm Blocage chariot de selle

13 – 15 Nm Blocage inclinaison de selle

20 Nm Disque de frein (avant, à 6 trous)

4 – 6 Nm Disque de frein (arrière, à 4 trous)

9 – 11 Nm Roulement intérieur, FSA MegaExo

40 Nm36 37 Composants ST3 ST5 Couple Dérailleur

8 – 10 Nm Boîtier de batterie

0,8 – 1,2 Nm Autres serrages Vis de fixation garde-boue - boîte de pédalier

5,5 Nm Béquille latérale

30 Nm Vis de fixation adaptateur garde-boue - boite de pédalier

2 Nm Vis de fixation pattes de porte-bagage - cadre

5,5 Nm Vis de fixation porte-bagage avant - garde-boue

3,5 – 4 Nm Vis de fixation porte-bagage arrière - garde-boue

3 Nm Couples de serrage standard pour assem- blages par vis. Vis acier dans filetage alu M3 1,4 Nm M4 2,0 Nm M5 3,9 Nm M6 6,7 Nm M8 15,3 Nm M10 31,5 Nm Vis acier dans filetage acier M4 2,2 Nm M5 4,3 Nm M6 7,4 Nm M8 17,0 Nm M10 35,0 NmGARANTIE, DÉFAUT, USURE Les clauses de la garantie et la limitation de res- ponsabilité vous ont été fournies séparément à l’achat de votre S-Pedelec. Vous pouvez les consulter à tout moment sur www.stromerbike. com/support. En cas de défaut, adressez-vous à votre revendeur Stromer. N’oubliez pas à cet effet de conserver toutes fac- tures et justificatifs d’entretien. Usure Il est à noter que certains éléments d’un S-Pe- delec s’usent plus vite que ceux d’un vélo sans assistance électrique; cela en raison d’un poids supérieur et d’une vitesse généralement plus ra- pide du fait de l’assistance. Cette usure plus rapide ne constitue pas un vice et n’est pas couverte par la garantie. Les pièces le plus concernées sont:

• garnitures de frein La batterie est soumise au vieillissement et elle est de ce fait une pièce d‘usure. Il y a lieu de noter que la batterie voit son autonomie se réduire, de façon parfois notable, en fonction de son âge et de son utilisation. Il faut en tenir compte dans ses trajets, et éventuellement la remplacer par une neuve. Des batteries de rechange sont disponibles chez votre revendeur Stromer.

Poids total autorisé des VAE Stromer : 150 kg Véhicule y compris batterie + conducteur + bagages + remorque Poids des Stromer ST5 et ST3 : 29,2 kg. ST5 ST3 ST2 ST1 MOTEUR SYNO Drive Sport* SYNO Drive II* Cyro Drive IG* Cyro Drive II* ASSISTANCE jusqu’à 45km/h jusqu’à 45km/h jusqu’à 45 km/h jusqu’à 45 km/h

• Selon le pays d’utilisation, une immatriculation, une assurance et un permis de conduire peuvent être nécessaires. Le niveau de pression acoustique d’émission pondéré au niveau des oreilles de l’utilisateur est inférieur à 70 dB (classe A).

0...40°C 0...40°C ** Uniquement dans l’Union européenne38 39

Si la durée de charge est nettement plus longue que celle indiquée, interrompez la charge et faites vérifier le chargeur ainsi que la batterie à votre revendeur Stromer.MENTIONS LÉGALES myStromer AG Freiburgstrasse 798 CH-3173 Oberwangen Europe : [e-mail] États-Unis: [e-mail] En charge de la diffusion et du marketing de la notice d’utilisation: inMotion mar.com Rosensteinstrasse 22, 70191 Stuttgart, Allemagne [e-mail], www.inmotionmar.com Texte et illustrations : Veidt Anleitungen, Friedrich- Ebert-Strasse 32, 65239 Hochheim, Allemagne [e-mail] Validation juridique effectuée par un cabinet d‘avo- cats spécialisé dans la protection intellectuelle. La présente notice d’utilisation répond aux exi- gences de la norme DIN EN ISO 4210 et DIN EN ISO 15194:2017-12. En cas de livraison et d’utilisation en dehors de ce domaine il incombe au fabricant du véhicule de four- nir les instructions complémentaires nécessaires. © La reproduction, la traduction ou tout usage commercial du présent document ne sauraient se faire sans autorisation écrite préalable (même pour de simples extraits sous forme imprimée ou électronique). Stromer ST1 ST2 ST3 ST5 FR édition 2.1 octobre 2022 PROTECTION DE L’ENVIRONNEMENT Veuillez noter que les emballages sont à éliminer conformément aux pratiques en vigueur. Produits de nettoyage et d’entretien Il ne faut pas que le nettoyage et l’entretien de votre S-Pedelec occasionne des pollutions indues. C’est pourquoi nous recommandons, autant que faire se peut, l’utilisation de produits de nettoyage et d’entretien biodégradables. Il faut éviter de les mettre à l’égout. Pour nettoyer la chaîne, utiliser un produit spécial et mettre le produit ayant servi en déchetterie. Produits de nettoyage des freins et lubri- fiants Ils sont à traiter comme les autres produits de net- toyage et d’entretien. Pneus et chambres à air Les pneus et les chambres à air ne sont pas des déchets ménagers. Ils doivent être mis en déchet- terie. Batteries de S-Pedelec Les batteries de S-Pedelec entrent dans la caté- gorie des matières dangereuses, et sont soumises de ce fait aux obligations d’étiquetage correspon- dantes. Leur élimination doit être confiée à votre revendeur Stromer ou à leur fabricant.40 41 NotesStromer FAQ Vous avez des questions sur l’entretien, les caractéristiques et les réglages de votre S-Pe- delec Stromer ? Souhaitez-vous connaître les conseils et astuces pour prendre soin de votre Stromer et le maintenir en excellent état? Alors vous êtes au bon endroit. Application Stromer OMNI Avec l’application Stromer OMNI, retrouvez à tout moment noir sur blanc ce que vous avez fait et à quel moment avec votre Stromer. Des statistiques complètes vous montrent quand et combien de temps vous avez conduit votre Stromer. Vous pouvez également adapter le comportement de votre e-bike en fonction de vos besoins, créer un réglage personnel de l’assistance et surveiller les données de maintenance. Et grâce à la protection contre le vol intelligente et intégrée, vous vous déplacerez en toute sécurité. Vous connaissez toujours la position et le statut de votre Stromer. Avec l’application Stromer OMNI, vous et votre Stromer deviendrez inséparables, c’est certain. Application Stromer OMNI IOS Application Stromer OMNI Android Stromer FAQ1st Inspection: Work done:
