Type de produit	Détecteur de gaz GPL (Gaz Stop GPL)
Marque	Vimar
Modèle	14421.SL
Alimentation	230 V~ ±10% 50-60 Hz
Seuil d'action	9% L.I.E. (isobutane)
Durée de vie	5 ans à partir de l'installation
Type de capteur	Semi-conducteur au bioxyde d'étain avec filtre physique
Degré de protection	IP40 (encastré)
Température de fonctionnement	-10°C à +40°C
Humidité relative	30-90% sans condensation
Signalisation optique	LED verte (marche), LED jaune (défaut), LED rouge (alarme)
Signalisation acoustique	Ronfleur intégré
Sorties	Bornes L-N (alimentation), bornes 6-7 (électrovanne 12 V c.c.), bornes 3-4-5 (relais inverseur)
Capacité relais	NO 5 A 250 V~, NF 2 A 250 V~ (selon modèle)
Fonctions principales	Détection de gaz GPL, coupure d'électrovanne, alarme sonore et visuelle
Entretien et nettoyage	Nettoyer avec un linge humide ; ne pas obstruer les grilles d'aération
Sécurité	Ne pas ouvrir ; ne pas exposer aux vapeurs de solvants, parfums, etc.
Pièces détachées et réparabilité	Capteur non remplaçable sur ce modèle ; appareil à remplacer après 5 ans
Normes	CEI 216-8, EN 50270
Réglementation	Conforme aux directives BT et EMC ; REACH (traces de plomb possibles)

FOIRE AUX QUESTIONS - 14421.SL Vimar

Où installer le détecteur de gaz GPL 14421.SL ?

Installez le détecteur à une distance de 20-30 cm du sol (car le GPL est plus lourd que l'air), à moins de 3-4 m de la source de gaz (chaudière, chauffe-eau, bouteilles) et à au moins 1,5 m de hauteur par rapport au sol. Évitez les endroits près de fenêtres, ventilateurs, cuisinières, lavabos, ou dans des locaux très humides ou poussiéreux.

Comment raccorder l'électrovanne au détecteur ?

Utilisez les bornes 6 et 7 en enlevant la résistance de charge (environ 1 kΩ) présente initialement. Connectez une électrovanne VIMAR 16590 ou une électrovanne normalement ouverte (NO) à réarmement manuel 12 V c.c. 13 W avec énergie d'excitation ≤ 0,4 Joule. Pour d'autres types d'électrovannes, utilisez les bornes 3-4-5 du relais inverseur.

Comment tester le fonctionnement du détecteur ?

Utilisez uniquement la cartouche Gaz de test VIMAR 01899. Maintenez-la verticale, vanne vers le haut, et appuyez le distributeur sur la grille inférieure du détecteur. Actionnez une fois le distributeur : le détecteur doit déclencher l'alarme (LED rouge, ronfleur) et après 20 s commander la fermeture de l'électrovanne. Ne jamais utiliser de gaz de briquet, cela endommagerait le capteur.

Que signifient les différentes LEDs ?

- LED verte allumée : fonctionnement normal. - LED jaune fixe : panne du capteur (contacter un installateur). - LED jaune clignotante : électrovanne ou résistance de charge non connectée correctement. - LED rouge allumée : alarme gaz (déclenchement de l'électrovanne après 20 s).

Quelle est la durée de vie du détecteur 14421.SL ?

La durée de vie est de 5 ans à partir de la mise en service. Pour les modèles muraux (01895/01896), elle peut être prolongée à 10 ans en remplaçant le capteur après 5 ans. Pour ce modèle encastré, le capteur n'est pas remplaçable ; il faut remplacer l'appareil entier.

Que faire en cas d'alarme ?

1. Restez calme. 2. Éteignez toutes les flammes et appareils à gaz. 3. Fermez le robinet principal de gaz ou de la bouteille. 4. N'allumez ni n'éteignez aucun appareil électrique. 5. Ouvrez portes et fenêtres pour aérer. 6. N'utilisez pas le téléphone dans le bâtiment. 7. Si l'alarme persiste, quittez les lieux et appelez les secours depuis l'extérieur.

Peut-on installer plusieurs détecteurs en parallèle ?

Oui, pour commander une seule électrovanne. Chaque détecteur est alimenté sur les bornes L et N (respecter la polarité). Les sorties électrovanne (bornes 6 et 7) sont connectées en parallèle (6 avec 6, 7 avec 7). Le détecteur qui détecte le gaz déclenche l'arrêt et signale le local concerné.

Comment nettoyer le détecteur ?

Nettoyez l'appareil uniquement avec un linge humide. Veillez à ne pas obstruer les grilles d'aération. N'utilisez pas de solvants, produits abrasifs ou jets d'eau.

Quelles sont les précautions de sécurité importantes ?

- Ne pas ouvrir l'appareil (risque de choc électrique). - Ne pas exposer aux vapeurs de solvants, parfums, eau de Javel, ammoniaque, colles, peintures, silicones, etc. - Ne pas utiliser de gaz autre que celui pour lequel le détecteur est calibré (GPL pour ce modèle). - Respecter les distances d'installation.

Le détecteur est-il conforme aux normes ?

Oui, ce modèle est conforme à la directive basse tension (CEI 216-8) et à la directive CEM (EN 50270). Il porte le marquage CE. Le produit peut contenir des traces de plomb conformément au règlement REACH.

MODE D'EMPLOI 14421.SL Vimar

Détecteur gaz méthane - Détecteur GPL

Faire remplir par l'installateur

Date de remplacement

Austauschdatum

Appareils en saillie : date de remplacement du capteur

Eikon IdeAPléna 8000

20420	19420	16591	14420	08496
20421	19421	16592	14421	08497

Appareils de parete - Surface mounting devices - Appareils en saillie Wandgeräte - Aparatos de superficie - Επίτοιχες συσκευές

01895

01896

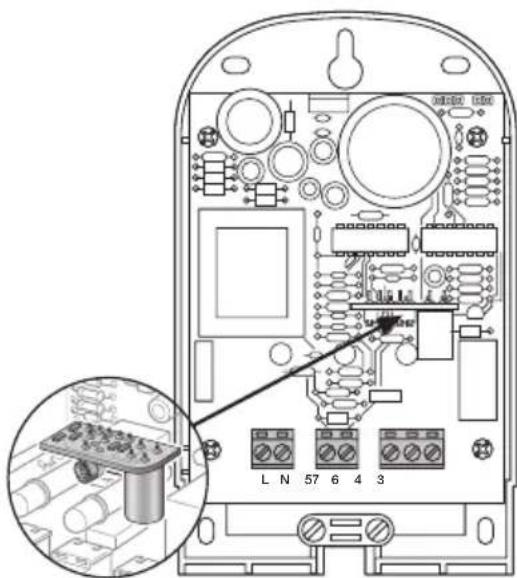

Capteur de rechange

Détecteur électronique de gaz GPL 50-60 Hz.

Détecteur électronique de gaz Metano avec signalisation acoustique et optique et action sur électrovanne, alimentation 230 V\~ 50-60 Hz.

Le détecteur a une durée de vie de 5 ANS à partir du moment de l'installation.

Pour les révélateurs muraux 01895 et 01896, la durée peut être prolongée à 10 ans en remplaçant après 5 ans le détecteur interne (VIMAR 01895. G détecteur pour Gaz Stop GPL, VIMAR 01896. M détecteur pour Gaz Stop Méthane). Le détecteur peut être remplacé une seule fois et seulement par un personnel qualifié.

Rappelez-vous d'apposer la plaque avec la date de remplacement dans l'espace ad hoc sur le devant de l'appareil (pour les appareils d'encastrement) ou d'indiquer la date sur l'étiquette à apposer sur le flanc de l'appareil (pour les appareils en saillie), ainsi qu'à l'intérieur de la couverture de ce livret d'instructions.

Contrôlez avant d'installer que la résistance de charge connectée aux bornes 6 et 7 soit présente dans le détecteur (~ 1 kΩ).

Pour la connexion de l'électrovanne VIMAR 16590 ou d'électrovannes normalement ouvertes (NO) à réarmement manuel 12 V c. c. 13 W avec énergie d'excitation ne dépassant pas 0,4 Joule, utilisez les bornes 6 et 7 en enlevant la résistance de charge.

Pour le raccordement d'électrosoupapes d'un autre type et d'éventuelles signalisations d'alarme, utiliser les bornes 3-4-5 relatives au relais de sortie avec contact inverseur et ne pas retirer la résistance de charge des bornes 6 et 7 (pour la capacité de charge du relais, voir le chapitre "Caractéristiques techniques" page 13).

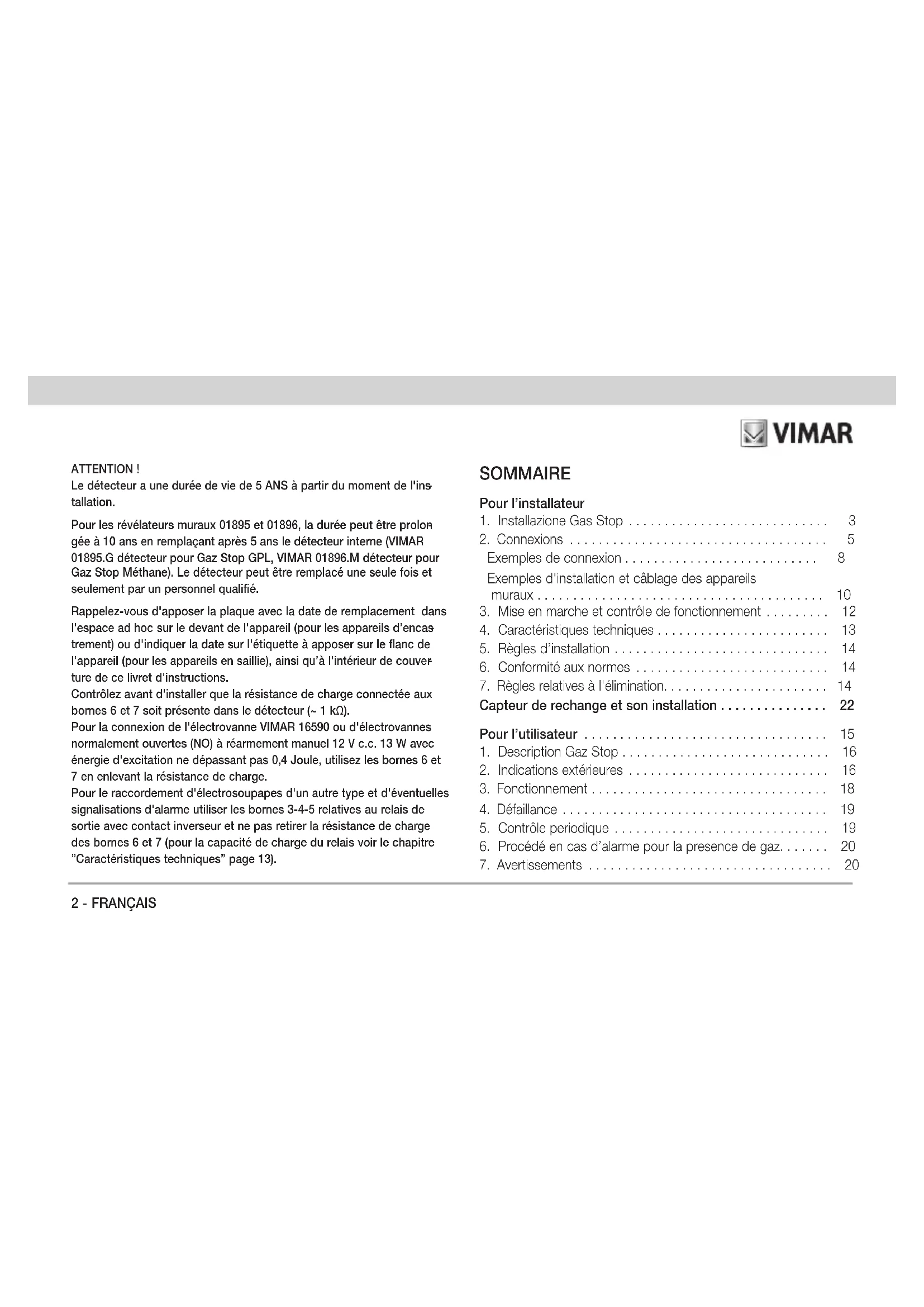

Pour l'installateur

Exemples d'installation et câblage des appareils muraux 10

1. Mise en marche et contrôle de fonctionnement..... 12
2. Caractéristiques techniques..... 13
3. Règles d'installation 14
4. Conformité aux normes 14
5. Règles relatives à l'élimination.... 14

Capteur de rechange et son installation 22

1. Description Gaz Stop 16
2. Indications extérieures 16
3. Fonctionnement 18
4. Défaillance 19
5. Contrôle périodique 19
6. Procédé en cas d'alarme pour la présence de gaz... 20
7. Avertissements 20

Pour l'installateur

Veuillez vous adresser à des techniciens agréés pour les opérations d'installation, d'entretien ordinaire et extraordinaire et pour la mise hors service de l'appareil.

Le détecteur GPL ou méthane doit être installé dans une position pertinente eu égard à la circulation naturelle de l'air, à une distance non supérieure à 3-4 m de la chaudière, du chauffe-eau, des fours, des bouteilles de gaz et à une distance de 20-30 cm du plan de passage (figure 1 - Gaz Stop GPL) ou à une distance de 20-30 cm du plafond (figure 2 - Gaz Stop Méthane).

Gas Stop GPL 1,5 m min 30 cm max 1 m min - 4 m max 1 m min - 4 m max Fig. 1

FRANÇAIS - 3

Le détecteur GPL ou méthane ne doit pas être installé :

• en plein air
• près de réchauds et de cuisinières
• près de lavabos et de robinets
• près d'aspirateurs d'air, fenêtres, ventilateurs, etc.
• dans les locaux excessivement humides ou secs
• dans les locaux où les salissures ou la poussière puissent obstruer les grilles ou bloquer le capteur
• où la température dépasse les limites de fonctionnement du détecteur (de -10°C à +40°C)
• ne pas installer dans les espaces fermés (derrière les rideaux, dans les armoires etc...).

Gas Stop Metano 30 cm max 1.5 m min 1 m min - 4 m max 1 m min - 4 m max 1.5 m min Fig. 2

2. Connexions

• bornes L - N : alimentation 230 V~ ±10% 50-60 Hz
• bornes 6 - 7 : connexion électrovanne VIMAR 16590 ou électrovanne à réarmement manuel NO 12 V c. c. 13 W avec énergie d'excitation ne dépassant pas 0,4 Joule après l'enlèvement de la résistance de charge
• bornes 3 - 4 - 5 : sortie à relais à contact inverseur sans potentiel pour la connexion de signalisations supplémentaires d'alarme et d'électrovannes de type différent de celle indiquée ci-dessus (bornes 3-4 si normalement fermée ; bornes 4-5 si normalement ouverte)

Toutes les électrovannes doivent être du type à réarmement manuel.

Si l'électrovanne ou la résistance de charge connectées aux bornes 6 et 7 ne sont pas du type indiqué, la LED jaune △ du détecteur clignote pendant le fonctionnement normal pour signaler l'absence de connexion; cela, toutefois, ne compromet pas la performance de l'appareil.

Plusieurs détecteurs peuvent être installés dans un même bâtiment (locaux différents) pour la commande d'une seule électrovanne. Dans ce cas, l'alimentation de chaque détecteur doit être sur les bornes L et N avec respect pour la polarisation (L avec L; N avec N) et les sorties pour l'électrovanne de chaque détecteur doivent être connectées en parallèle, en respectant la numération des bornes (6 avec 6; 7 avec 7).

La présence de gaz dans un local quelconque où un détecteur a été installé déterminera l'arrêt de l'alimentation du gaz en fermant l'électrovanne, tandis que la signalisation optique / acoustique du détecteur ayant envoyé l'impulsion électrique d'arrêt indiquera le local où la présence de gaz a été détectée (voir exemple figure 4).

Idée : art. 16591 - 16592

8000: art. 08496 - 08497

Appareils muraux : art. 01895 - 01896

Le circuit d'alimentation 230 V~, la sortie pour l'électrovanne de 12 V d. c. et le relais de sortie à contact propre sont séparés par double isolation. Ceci signifie que le relais peut être relié, indifféremment, à une électrosoupape alimentée en tension de ligne ou tension SELV et que la sortie pour l'électrovanne à 12 V d. c. fournit une tension SELV.

Appareils muraux : art. 01895 - 01896

Appareils muraux: il est possible de prolonger cette durée jusqu'à 10 ans en remplaçant, à l'échéance de la cinquième année, le capteur interne (VIMAR 01895. G capteur pour Gas Stop GPL, VIMAR 01896. M capteur pour Gas Stop Metano). Le capteur ne peut être remplacé qu'une seule fois et seul le personnel qualifié peut accomplir cette opération.

Éikon: art. 20420 - 20421

Article: art. 19420 - 19421

Plan art. 14420 - 14421

Le circuit d'alimentation à 230 V\~ et la sortie pour l'électrovanne 12 V d.c. sont séparés entre eux par une double isolation. Ceci signifie que la sortie fournit une tension SELV.

Le relais de sortie à contact propre est séparé par une isolation simple. Ceci signifie qu'il est possible de relier une électrovanne alimentée en tension de ligne.

Pour l'installateur

Gas Stop GPL

art. 20421

art. 19421

art. 14421

Gaz Stop Métano

art. 20420

art. 19420

art. 14420

2 9 354 LN

Gas Stop GPL

art. 16591

art. 08496

Gaz Stop Métano

art. 16592

art. 08497

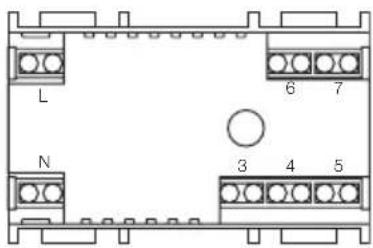

L N 6 7 3 4 5

Exemples de connexion

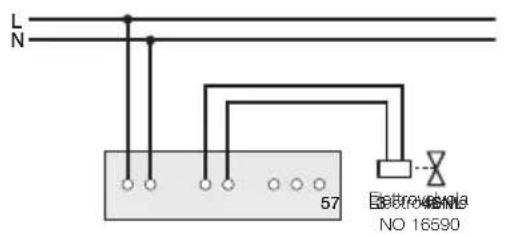

Installation d'un détecteur avec électrovanne VIMAR 16590 ou équivalent

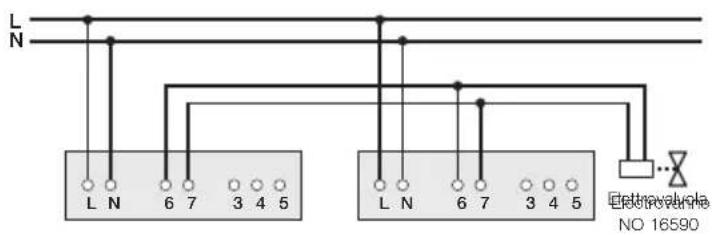

Installation de plusieurs détecteurs en parallèle avec électrovanne VIMAR 16590 ou équivalents

L N L N 6 7 3 4 5 L N 6 7 3 4 5 Electrical No 16590

Fig. 4

Pour l'installateur

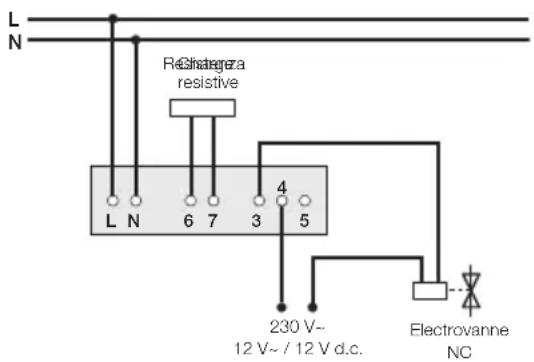

Installation d'un détecteur avec électrovanne à réarmement manuel (NC 230 V~/12 V~/12 V d. c. Idea, 8000, mural) (NC-230 V~ Eikon, Arké, Plana)

L N R-Glachagea resistive L N 6 7 3 4 5 230 V~ 12 V~ / 12 V d.c. Electrovanne NC

Pour la capacité de charge du relais, voir le chapitre "Caractéristiques techniques" page 13.

Fig. 5 Fig. 6

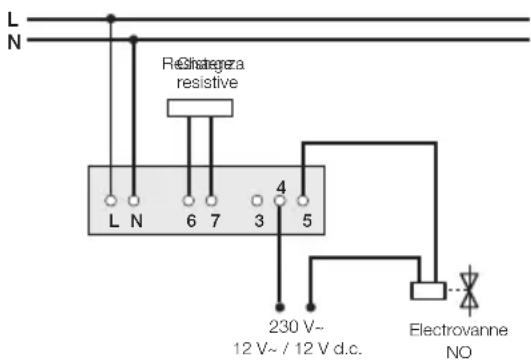

Installation d'un détecteur avec électrovanne à réarmement manuel (NO 230 V~/12 V~/12 V d.c. Idea, 8000, mural) (NO-230 V~ Eikon, Arké, Plana)

L N R€Ghåtegera resistive L N 6 7 3 4 5 230 V~ 12 V~ / 12 V d.c. Electrovanne NO

Pour la capacité de charge du relais, voir le chapitre "Caractéristiques techniques" page 13.

Exemples d'installation et câblage des appareils muraux

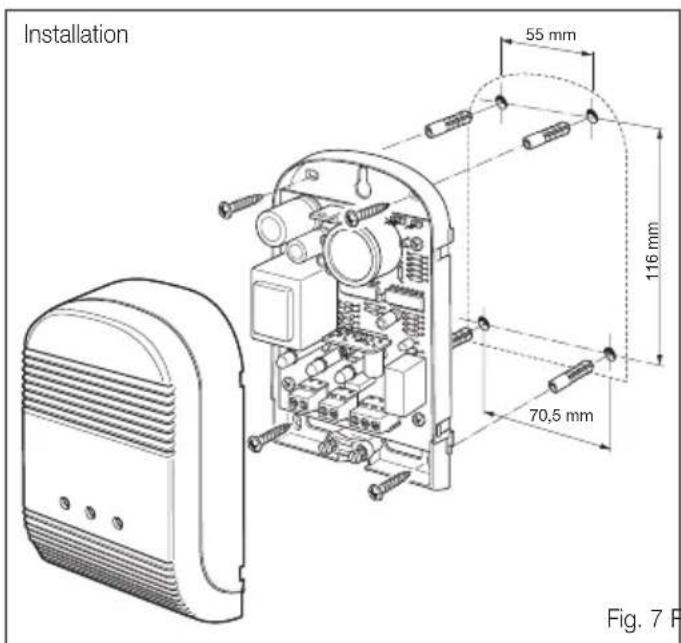

Installation 55 mm 116 mm 70,5 mm Fig. 7 F

Fig. 7 Fig. 8

Câblage d'encastrement

Pour l'installateur

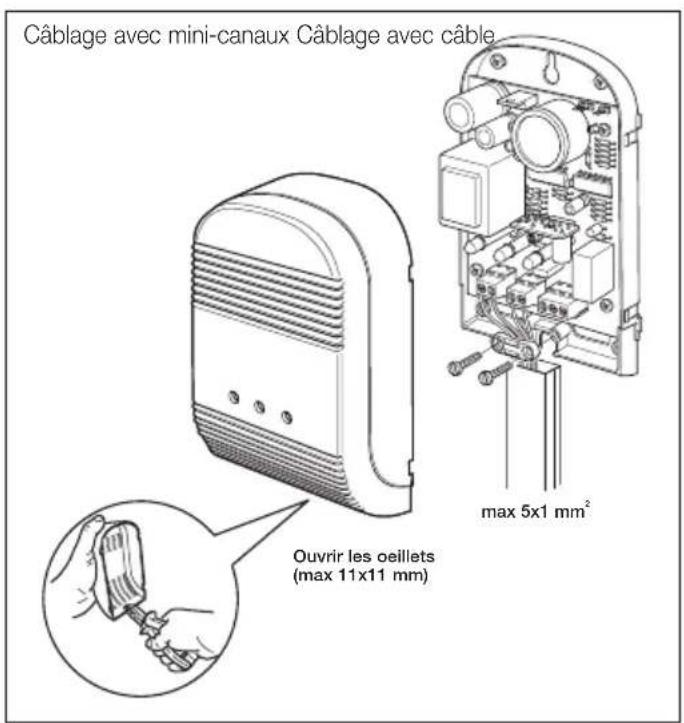

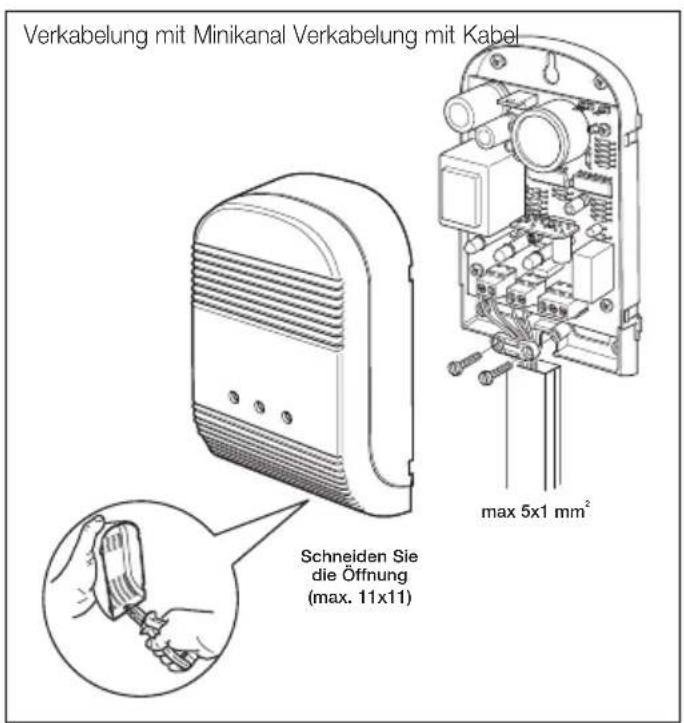

Câblage avec mini-canaux Câblage avec câble Ouvrir les oeillets (max 11x11 mm) max 5x1 mm²

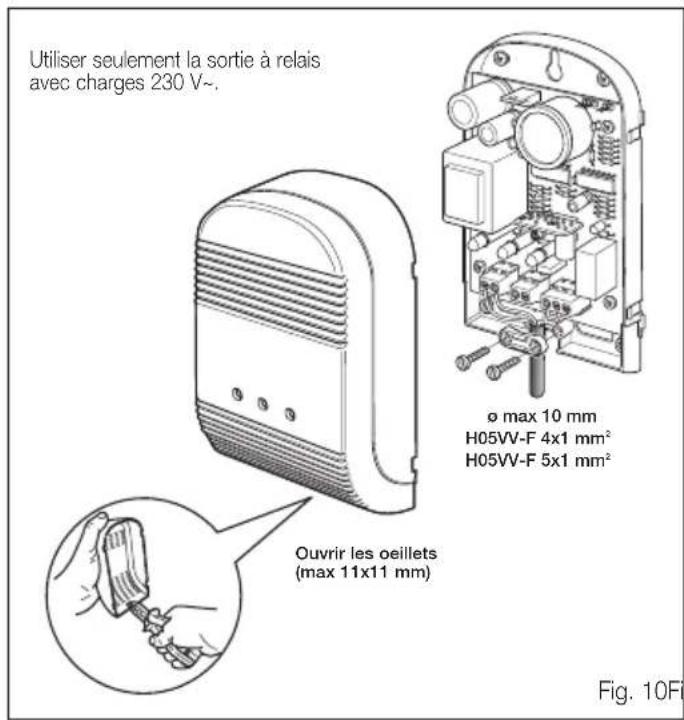

Utiliser seulement la sortie à relais avec charges 230 V~. Ouvrir les oeillets (max 11x11 mm) ø max 10 mm H05VV-F 4x1 mm² H05VV-F 5x1 mm² Fig. 10F

Fig. 10Fig. 9

3. Mise en marche et contrôle de fonctionnement

• Vérifier la présence dans l'installation d'une électrovanne d'interception du gaz et sa connexion correcte
• Connecter l'alimentation 230 V\~ ±10% 50-60 Hz aux bornes L et N. Le détecteur effectue une phase de temporisation (PRÉCHAUFFAGE) pendant 60 s au cours de laquelle les commandes à l'électrovanne et au signal acoustique sont inhibées : cette phase est signalée par la LED verte ⏻ et jaune ⚠ allumée.
• Après la fin du temps de préchauffage, la LED jaune ⚠ s'éteint et le détecteur est prêt pour le fonctionnement.
• Pour le test de fonctionnement, maintenir la bouteille "Gaz de test VIMAR" 01899 verticale avec la vanne vers le haut et le distributeur appuyé sur la grille inférieure du détecteur.
• Actionner une fois le distributeur monodose calibré pour libérer le gaz de test : le détecteur déclenche l'alarme en actionnant le signal acoustique, en allumant la LED rouge ⚠ et, après 20 s, en commandant la fermeture de l'électrovanne reliée avec un signal à impulsions répété toutes les 15 s sur les bornes 6 et 7 et la commutation du contact de relais de sortie (bornes 3-4-5).

Quand la LED rouge ⚠ s’éteint (fin de l’état d’alarme), le ronfleur est désactivé, le contact sur les bornes 3-4-5 est commuté et les impulsions aux bornes 6 et 7 cessent.

À la fin du test de contrôle et avec résultats positifs, remettre le débit régulier du gaz en agissant sur le réarmement manuel de l'électrovanne.

• Pour exécuter le test de fonctionnement, n'utilisez que la cartouche "Gaz de Test" fournie avec le détecteur. N'utilisez pas de gaz venant de briquets, car il endommagera irrémédiablement le capteur intérieur • N'exposez pas le dispositif:
• aux vapeurs de solvants
• aux vapeurs de parfums, à l'eau de Javel, à l'ammoniac, etc.
• aux vapeurs de collants, de couleurs, de silicones
• aux gaz différents de celui prescrit.

4. Caractéristiques techniques

• Alimentation: 230 V~ ±10% 50-60 Hz
• Détecteur: semi-conducteur au bioxyde d'étain avec filtre physique
• Étalonnage: scellé avec compensation thermique
• Seuil d'action Gas Stop GPL: alarme: 9% L. I. E. ^1 (isobutane)
• Seuil d'action Gas Stop Metano: alarme: 9% L. I. E. ^1 (méthane)
• Protection électronique contre les courts-circuits sans fusible
• Bornes L - N: alimentation 230 V~ 50-60 Hz
• Bornes 6 - 7: connexion électrovanne VIMAR 16590 ou électrovanne à réarmement manuel NO 12 V d.c. 13 W avec énergie d'excitation ne dépassant pas 0,4 Joule après enlèvement de la résistance de charge
• bornes 3-4-5: relais de sortie avec contact inverseur pour la liaison de signalisations supplémentaires d'alarme de type différent du type sus-indiqué (bornes 3-4 si normalement fermé; bornes 4-5 si normalement ouvert):
• NO 5 A 250 V~ (Eikon, Arké, Idea, Plana, 8000, mural)
• NO 5 A 12 V d.c. (Idea, 8000, mural)
• NO 10 A 12 V\~ (Idea, 8000, mural)
• NF 2 A 250 V~ (Eikon, Arké, Idea, Plana, 8000, mural)
• NF 3 A 12 V~ (Idea, 8000, mural)
• NF 1 A 12 V d.c. (Idea, 8000, mural) • Signalisations d'action:
• optique par LEDs frontales (verte ⚫, jaune ♠, rouge ) ⚠ • Vie de l'appareil:
• Éikon, Arké, Idée, Plana, 8000: 5 ANS à partir du moment de l'installation
• Appareils en saillie: 10 ANS à partir du moment de l'installation remplaçant le capteur après 5 ANS
• Degré de protection:
• IP40 pour appareils encastrés (Eikon, Arké, Idea, Plana, 8000)
• IP42 pour appareils muraux
• Température de fonctionnement : de -10°C à +40°C • Humidité relative admise : 30-90% max sans condensation
• Enveloppe en polycarbonate auto-extinguible
• Bornes à vis pour serrage de conducteurs rigides ou flexibles jusqu'à 2,5 mm ²

5. Règles d'installation

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Sur le réseau d'alimentation, prévoir une déconnexion omnipolaire.

6. Conformité aux normes

• Appareils d'encastrement (Eikon, Arké, Idea, Plana, 8000) :
• Directive BT
• Norme CEI 216-8
• Directive EMC
• Norme EN 50270
• Appareils en saillie :
• Directive BT
• Norme EN 50194-1
• Directive EMC
• Norme EN 50270

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

L'INSTALLATION DU RÉVÉLATEUR DE GAZ NE DISPENSE PAS DE L'APPLICATION DE TOUTES LES RÈGLES REGARDANT LES CARACTÉRISTIQUES ET L'INSTALLATION DES APPAREILS À GAZ (EN 1775), LA VENTILATION DES LOCAUX ET L'ÉVACUATION DES PRODUITS DE COMBUSTION PRESCRITS PAR LES NORMES TECHNIQUES ET LES LOIS EN VIGUEUR.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Attention

Le révélateur que vous venez d'acquérir est un produit technologiquement avancé, conçu et réalisé selon les normes techniques actuelles en vigueur et les directives CE.

La vie de l'appareil est de 5 ANS à partir du moment où il a été installé.

Pour les révélateurs muraux 01895 et 01896, la durée peut être prolongée à 10 ans en remplaçant après 5 ans le détecteur interne (VIMAR 01895. G détecteur pour Gaz Stop GPL, VIMAR 01896. M détecteur pour Gaz Stop Méthane). Le détecteur peut être remplacé une seule fois et seulement par un personnel qualifié (voir page 2).

Lire attentivement les instructions utilisateur.

Rappelez-vous de contacter votre installateur à la date d'échéance pour qu'il planifie le remplacement de l'appareil.

La date d'échéance doit être apposée sur l'appareil par l'installateur en utilisant la plaque/étiquette au moment de la mise en fonction.

NOTES pour l'installation

Veuillez vous adresser à des techniciens agréés pour les opérations d'installation, d'entretien ordinaire et extraordinaire et pour la mise hors service de l'appareil.

Gaz stop GPL et gaz stop méthane

Les détecteurs électroniques de GPL et Méthane sont prévus pour révéler la présence dans un local de gaz GPL et gaz liquides (Gaz Stop GPL) ou Méthane (Gaz Stop Méthane), en concentration anormale très inférieure au seuil de danger et pour intervenir sur l'électrovanne de coupure en bloquant la distribution du gaz et en signalant par avertisseurs optiques (LED) et acoustiques (ronfleurs) que la détection et le blocage sont en cours.

Les signalisations optiques sont situées sur le front de l'appareil et indiquent, selon leur état de fonctionnement (éteint ☐, clignotant ou allumé), le fonctionnement régulier du détecteur (comme rapporté dans le paragraphe "Fonctionnement"). L'avertisseur acoustique (ronfleur) se trouve à l'intérieur du détecteur et indique un état d'alarme (voir "FFonctionnement").

L'étalonnage du niveau de sensibilité à la valeur spécifiée (voir "Caractéristiques") est effectué et scellé à l'usine dans une chambre à gaz sur chaque détecteur qui, dans la carte électronique,

est muni d'un circuit de compensation thermique pour maintenir le niveau de la sensibilité à la valeur d'étalonnage même en cas de changements dans les conditions d'ambiance d'emploi (température, humidité).

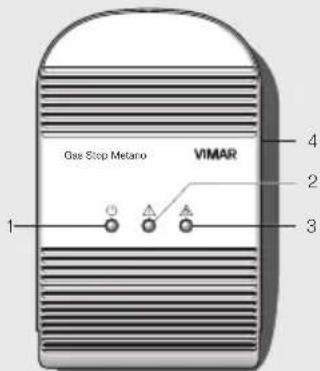

Légende

1. LED verte : état de fonctionnement du détecteur
2. LED jaune : élément capteur en panne ou électrovanne non connectée
3. LED rouge ⚠️ : conditions d'alarme
4. Logement de la plaque d'indication de la date de remplacement du détecteur

Note: Voir le paragraphe "Fonctionnement" pour une explication plus approfondie des signalisations optiques

EIKON Gas Stop Metano 4 1 2 3

Gaz Stop GPL - art. 20421 Gaz Stop Méthane - art. 20420

VIMAR GAS STOP METANO 4 1 2 3

Gaz Stop GPL - art. 19421 Gaz Stop Méthane - art. 19420

Pour l'utilisateur

Idea Gas Stop Metano 1 2 3 4

Gaz Stop GPL - art. 16591 Gaz Stop Méthane - art. 16592

PLANA Gas Shop Melano 4 1 2 3

Gaz Stop GPL - art. 14421 Gaz Stop Méthane - art. 14420

Gas Stop Metac 08497 1 2 3 4

Gaz Stop GPL - art. 08496 Gaz Stop Méthane - art. 08497

Gas Stop Metano VIMAR 1 2 3 4

Gaz Stop GPL art. 01895 Gaz Stop Méthane art. 01896

FRANÇAIS - 17

3.1 Mise en marche du détecteur

Lors de l'allumage (alimenté), le détecteur effectue une temporisation de 60 s (préchauffage) au cours de laquelle les commandes électrovanne et ronfleur sont inhibées. Cette phase est signalée par les LEDs verte ⏻ et jaune allumées.

3.2 Fonctionnement normal

Après le temps de préchauffage, la LED jaune △ s'éteint alors que la LED verte reste allumée en indiquant que le détecteur est en fonction.

3.3 Alarme

Une fois dépassé le seuil de danger 1 (alarme), la LED rouge ⚠️ s'allume, le ronfleur émet un son et après 20 s de la survenance du danger, le détecteur commande la fermeture de l'électrovanne et la commutation du relais.

La commande s'effectue par impulsions, se répétant toutes les 15 secondes sur les bornes 6 et 7, et par commutation de la sortie par relais (bornes 3, 4 et 5).

L'impulsion est signalée par la LED allumée (flash pendant la commande d'impulsion de l'électrovanne).

Lorsque la LED rouge ⚠ s’éteint (fin de l’état d’alarme), le ronfleur est désactivé, le contact sur les bornes 3-4-5 est commuté et les impulsions aux bornes 6 et 7 cessent.

À ce moment, il faut réarmer manuellement l'électrovanne pour remettre le débit de gaz normal.

1. voir "Caractéristiques techniques - seuil d'action"

18 - FRANÇAIS

4.1 Électrovanne non connectée

Si la LED jaune △ clignote alors que la LED verte ⏻ est allumée, cela signifie que les bornes 6 et 7 ne sont pas reliées correctement à l'électrovanne ou la résistance de charge.

4.2 Arrêt de fonctionnement

En cas de panne du capteur à l'intérieur du détecteur, la LED jaune ⚠️ s'allume fixe. Dans ce cas, contacter un installateur de confiance.

5. Contrôle periodique

Il est conseillé de contrôler périodiquement le fonctionnement du détecteur par la cartouche "Gaz de test VIMAR" livrée, en suivant les indications ci-dessous:

• Maintenir la bouteille "Gaz de test VIMAR" verticale avec la vanne vers le haut, le distributeur appuyé à la grille du détecteur, et actionner une seule fois le distributeur monodose calibré pour libérer le gaz de test.
• Après quelques instants, le détecteur indique l'alarme en actionnant le ronfleur, en allumant la LED rouge et en commandant la fermeture de l'électrovanne connectée avec signal à impulsions se répétant toutes les 15 secondes et sur les bornes 6 et 7 et par commutation du contact de la sortie par relais (bornes 3-4-5).

Lorsque la LED rouge ⚠ s'éteint (fin de l'état d'alarme), le ronfleur est désactivé, le contact sur les bornes 3-4-5 est commuté et les impulsions aux bornes 6 et 7 cessent.

Si le contrôle de fonctionnement est positif, remettre le débit de gaz en agissant sur le réarmement manuel de l'électrovanne.

D'autres méthodes de tests (ex. briquets, gaz différents) pourraient endommager le capteur et/ou envoyer des signalisations erronées.

FRANÇAIS - 19

6. Procédé en cas d'alarme pour la présence de gaz

ATTENTION ! En cas d'alarme, maintenir le calme et :

• Eteindre toutes les flammes libres et tous les appareils à gaz.
• Fermer le robinet principal du gaz ou de la bouteille de GPL
• N'allumer ni éteindre pour aucune raison ni les lumières, ni d'autres appareils ou dispositifs électriques (compresi i rivelatori di gas)
• Ouvrir les portes et les fenêtres pour aérer le local
• Ne pas utiliser le téléphone à l'intérieur du bâtiment suspect.

Si l'alarme cesse, chercher la cause de l'alarme et la supprimer.

Si l'alarme ne cesse pas et que la cause n'a pas été trouvée ou éliminée, quitter le bâtiment et, une fois dehors, appeler le service de secours.

7. Avertissements

• Ne pas intervenir ou ouvrir l'appareil : DANGER de choc électrique ou de dysfonctionnement
• Nettoyer l'appareil seulement avec un linge humide. Empêcher l'obstruction des grilles d'aération
• Ne pas exposer le dispositif à:
• vaporisateur
• gaz de briquets
• aux vapeurs de solvants
• aux vapeurs de parfums, à l'eau de Javel, à l'ammoniac, etc.
• aux vapeurs de collants, de couleurs, de silicones
• gaz autre que celui sélectionné
• vapeurs de cuisson directes
• etc...
• Pour permettre leur détection dans la pièce, les gaz GPL et méthane contiennent une substance odorante. Cette odeur peut être détectée avant l'intervention du détecteur qui est dans tous les cas calibré très en-dessous du niveau de déflagration du gaz.

VIMAR

DEUTSCH - 1

Für den Installateur

Le détecteur a une durée de vie de 5 ANS à partir du moment de l'installation; il peut être remplacé par du personnel qualifié une seule fois et prolonger à 10 ans la vie du révélateur. Avant de procéder au remplacement, lire attentivement l'étiquette placée sur le détecteur et vérifier que le capteur n'ait JAMAIS été remplacé, faute de quoi remplacer l'appareil en entier.

Pour le remplacement du détecteur, procéder comme illustré (voir page 24).
