Type de produit	Réfrigérateur 1 porte avec distributeur d'eau
Marque	AYA
Modèle	AFM3502X
Dimensions (H x L x P)	1750 x 595 x 585 mm
Volume total	335 L
Classe d'efficacité énergétique	F
Consommation d'énergie annuelle	144 kWh/an
Émissions de bruit acoustique	41 dB(A) - Classe C
Type de dégivrage	Automatique (dégivrage du réfrigérateur)
Gaz réfrigérant	R600a (45 g)
Alimentation électrique	220-240 V~, 50 Hz, 0.55 A
Classe climatique	N/ST (16°C à 38°C)
Éclairage intérieur	LED
Distributeur d'eau	Oui, réservoir de 2 L intégré
Porte réversible	Oui (inversion possible)
Clayettes	3 clayettes en verre, 1 bac à légumes, 3 balconnets de porte
Indicateur de zone la plus froide	Oui, avec témoin OK
Thermostat	Réglage rotatif de 0 à 7 (position recommandée 3-4)
Accessoires fournis	2 entretoises, poignées, indicateur de température
Poids net	Non spécifié (estimation ~65 kg)

FOIRE AUX QUESTIONS - AFM3502X AYA

Comment régler la température de mon réfrigérateur AYA AFM3502X ?

Utilisez le bouton de réglage de température situé sur la paroi intérieure. Tournez-le de droite à gauche : la position 0 éteint l'appareil, la position 7 est la plus froide. Pour un usage normal, placez-le sur 3-4. Attendez au moins 12 heures après chaque modification pour que la température se stabilise.

Pourquoi mon réfrigérateur fait-il beaucoup de bruit ?

Plusieurs causes possibles : l'appareil n'est pas de niveau (ajustez les pieds), il touche le mur (éloignez-le d'au moins 50 mm), ou les accessoires intérieurs sont mal placés. Le bruit du liquide réfrigérant circulant est normal. Si le bruit persiste, contactez le service après-vente.

Comment utiliser le distributeur d'eau ?

Remplissez le réservoir d'eau (capacité 2 L) avec de l'eau potable uniquement (pas de jus, boissons gazeuses ou alcool). Poussez le levier avec une tasse rigide pour obtenir de l'eau. Relâchez pour arrêter. Nettoyez régulièrement le réservoir et le bac de récupération.

Comment nettoyer le réservoir d'eau du distributeur ?

Retirez le réservoir en tirant sur la poignée fixe, enlevez le capuchon, nettoyez-le avec de l'eau tiède propre. Ne pas passer au lave-vaisselle. Réinstallez-le en vous assurant que toutes les pièces sont bien remontées pour éviter les fuites.

Comment inverser le sens d'ouverture de la porte ?

Suivez la procédure détaillée dans la notice : dévissez les charnières supérieure et inférieure, retirez la porte, transférez la goupille et la charnière de l'autre côté, puis fixez la porte. L'opération nécessite un tournevis cruciforme. Assurez-vous que la porte soit de niveau avant de serrer les vis.

Que faire en cas de panne de courant ?

Ne branchez pas l'appareil immédiatement après le retour du courant. Attendez au moins 5 minutes avant de le rebrancher pour éviter d'endommager le compresseur. Si la coupure a été longue, vérifiez l'état des aliments.

À quoi sert l'indicateur de température dans la zone la plus froide ?

Cet indicateur affiche 'OK' lorsque la température moyenne de la zone la plus froide est correcte pour la conservation des aliments. Si 'OK' n'apparaît pas, réglez le thermostat sur une position plus élevée. Attendez 12 heures avant une nouvelle vérification.

Comment dégivrer mon réfrigérateur ?

Le réfrigérateur se dégivre automatiquement. L'eau de condensation s'écoule dans un canal et s'évapore. Gardez le canal d'écoulement propre. Le compartiment de congélation n'existe pas sur ce modèle (réfrigérateur simple).

Conseils pour économiser de l'énergie avec ce réfrigérateur ?

Ne laissez pas la porte ouverte trop longtemps. Placez l'appareil loin des sources de chaleur (soleil, four). Ne réglez pas une température plus basse que nécessaire. N'introduisez pas d'aliments chauds. Respectez la configuration des clayettes indiquée dans la notice.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Utilisez un chiffon doux imbibé d'une solution de bicarbonate de soude diluée, puis rincez à l'eau tiède. Séchez soigneusement avant de remettre les accessoires en place. N'utilisez pas de produits abrasifs ou solvants.

MODE D'EMPLOI AFM3502X AYA

Réfrigérateur 1 porte

TABLE des matières

Consignes de sécurité importantes - 1 -

Description de l'appareil - 8 -

Transport et mise en route - 9 -

Installation - 9 -

Première utilisation - 10 -

Test -11-

Contrôle de la température - 11 -

Stockage des aliments - 12 -

Dégivrage - 15 -

Conseils et astuces pratiques - 16 -

Entretien et maintenance - 18 -

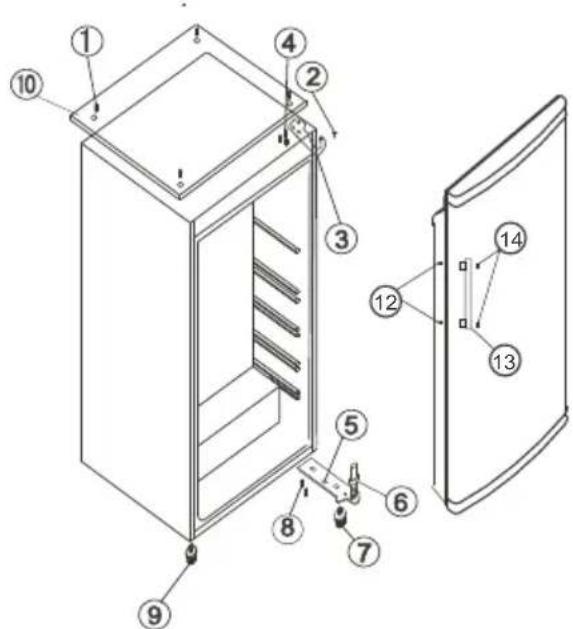

Inversion du sens d'ouverture de la porte - 19 -

Distributeur d'eau - 22 -

Zone la plus froide du réfrigérateur - 24 -

Spécifications techniques - 26 -

Dépannage - 29 -

Tous les papiers se trient et se recyclent

CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT!

Veuillez lire attentivement toutes les instructions avant la première utilisation et conservez-les pour une référence ultérieure.

Cet avertissement ne s'applique qu'au marché EUROPEEN!

Lorsque vous utilisez un appareil électrique, les précautions de sécurité de base doivent toujours être respectées, y compris ce qui suit:

1. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sans surveillance.
2. Les enfants âgés de 3 à 8 ans sont autorisés à placer et enlever des articles des appareils de réfrigération.
3. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
4. AVERTISSEMENT: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
5. AVERTISSEMENT: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.
6. AVERTISSEMENT: Ne pas endommager le circuit de réfrigération.
7. AVERTISSEMENT: Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.
8. Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
9. Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que:

- Les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;

- Les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;

- Les environnements de type chambres d'hôtes;

- La restauration et autres applications similaires hormis la vente au détail.

1. Placer l'appareil contre un mur avec une distance n'excédant pas 75 mm et plus de 50 mm.
2. AVERTISSEMENT: Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.
3. AVERTISSEMENT: Ne pas placer des prises de courant mobiles et multiples ni de blocs d'alimentations électriques portables à l'arrière de l'appareil.
4. Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes:
5. L'ouverture prolongée de la porte peut entraîner une augmentation importante de la température dans les compartiments de l'appareil.
6. Nettoyez régulièrement les surfaces pouvant entrer en contact avec des aliments et les systèmes de vidange accessibles.
7. Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés pendant 48h ; rincez le système raccordé à une alimentation en eau si l'eau n'a pas été tirée pendant 5 jours.
8. Conservez la viande et le poisson crus dans des récipients appropriés au réfrigérateur, de manière à ce qu'ils ne soient pas mis en contact avec d'autres aliments ni ne s'égouttent dessus.
9. Les compartiments pour aliments surgelés à deux étoiles conviennent au stockage des aliments précongelés, au stockage ou à la fabrication de crème glacée et à la fabrication de glaçons.
10. Les compartiments à une, deux et trois étoiles ne conviennent pas pour la congélation d'aliments frais.
11. Si l'appareil de réfrigération reste vide pendant de longues périodes, éteignez, décongelez, nettoyez, séchez et laissez la porte ouverte pour éviter la formation de moisissure dans l'appareil.
12. Débranchez l'appareil de la prise de courant lors de non-utilisation, avant d'installer ou de démonter les pièces, avant tout nettoyage.
13. Veillez à bien insérer la fiche dans la prise de courant lorsque vous branchez l'appareil.
14. Insérez la fiche dans la prise unique ayant une mise à la terre.
15. N'utilisez jamais l'appareil dans un endroit où des matières combustibles et inflammables sont conservées.
16. Pour les raisons de sécurité, assurez-vous de réparer ou remplacer les pièces dans un agent de service agréé.
17. Le moteur doit être lubrifié en permanence et ne nécessite aucun huile.
18. L'appareil doit être placé de façon à ce que la prise de courant soit facilement accessible.
19. Référez-vous à la réglementation locale concernant l'élimination de l'appareil, car il contient du gaz inflammable. Avant de jeter votre appareil usé, assurez-vous de retirer les portes pour éviter que les enfants ne soient coincés.
20. Assurez-vous que l'appareil soit débranché avant de le nettoyer.
21. Pour nettoyer cet appareil, utilisez un chiffon humide ou bien un produit de nettoyage pour les vitres. N'employez jamais de détergent abrasif ou de dissolvant.
22. Il est recommandé de ne pas utiliser ce réfrigérateur avec une rallonge électrique.
23. Ne pas placer de boisson ou plat chaud dans l'appareil.
24. Refermez la porte après utilisation afin d'éviter l'augmentation importante de température.
25. Ne pas placer l'appareil à proximité d'une source de chaleur ou directement à la lumière du soleil.
26. L'appareil doit être placé sur une surface plane et stable.
27. Ne pas poser d'objet lourd sur le réfrigérateur et ne pas le mouiller.
28. Pour éviter tout risque d'électrocution, n'utilisez jamais cet appareil avec les mains humides, en vous tenant sur une surface humide ou dans l'eau.
29. Cet appareil ne doit pas être utilisé à l'extérieur et ne doit pas être exposé à la pluie.
30. Ne jamais tirer sur le câble d'alimentation pour débrancher l'appareil. Saisissez la fiche et tirez-la de la prise de courant.
31. Gardez le câble d'alimentation éloigné des surfaces chauffées.
32. Avant de brancher l'appareil, assurez-vous que la tension de la prise secteur à votre domicile correspond à celle montrée sur la plaque signalétique de l'appareil.
33. Branchez votre réfrigérateur dans une prise de courant indépendante et utilisez un fil de terre pour assurer la sécurité.
34. Quand le dégivrage a été effectué, ou quand le réfrigérateur cesse d'être utilisé, nettoyez l'appareil pour empêcher la propagation d'odeur.
35. Dégivrez le compartiment de congélation au moins une fois par mois, car un surplus de givre peut affecter la réfrigération.
36. En cas d'une coupure d'électricité, rebranchez l'appareil à l'alimentation électrique après 5 minutes afin d'éviter d'endommager le compresseur.
37. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
38. Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
39. L'appareil est équipé d'une prise de terre pour vous protéger d'éventuels risques électriques et doit être branché sur un socle de prise de courant comportant un contact de terre.
40. Il est recommandé d'examiner régulièrement le câble d'alimentation pour déceler tout signe de détérioration éventuelle, et l'appareil ne doit pas être utilisé si le câble est endommagé.
41. En ce qui concerne les informations pour remplacer les lampes d'éclairage de l'appareil, référez-vous au paragraphe «ENTRETIEN ET MAINTENANCE» de la notice.
42. En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe «TRANSPORT ET MISE EN ROUTE» IN S TEANLTAETTOENN ET MAINTENANCE» «DEPANNAGE» de la notice.
43. Mise au rebut de l'appareil: Pour éviter toute nuisance envers l'environnement ou la santé humaine causée par la mise au rebut non contrôlée de déchets électriques, recyclez l'appareil de façon responsable pour promouvoir la réutilisation des ressources matérielles. La mise au rebut doit être faite de façon sûre dans des points de collecte publique prévus à cet effet. Les anciens réfrigérateurs peuvent contenir des CFC qui détruisent la couche d'ozone; contactez le centre de traitement des déchets le plus près de chez vous pour plus de détails sur les procédures correctes de mise au rebut.

1. AVERTISSEMENT! Risque d'incendie/matières inflammables. Maintenir votre appareil éloigné de toute source de flamme durant l'installation, l'entretien et l'utilisation.

Enlevement des appareils menagers USAGES

La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de la collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.

Le fabriquant et le revendeur ne peuvent pas être tenus responsables de tout accident ou dommage causé par une utilisation impropre de l'appareil, ou si les instructions données dans le présent manuel n'ont pas été respectées.

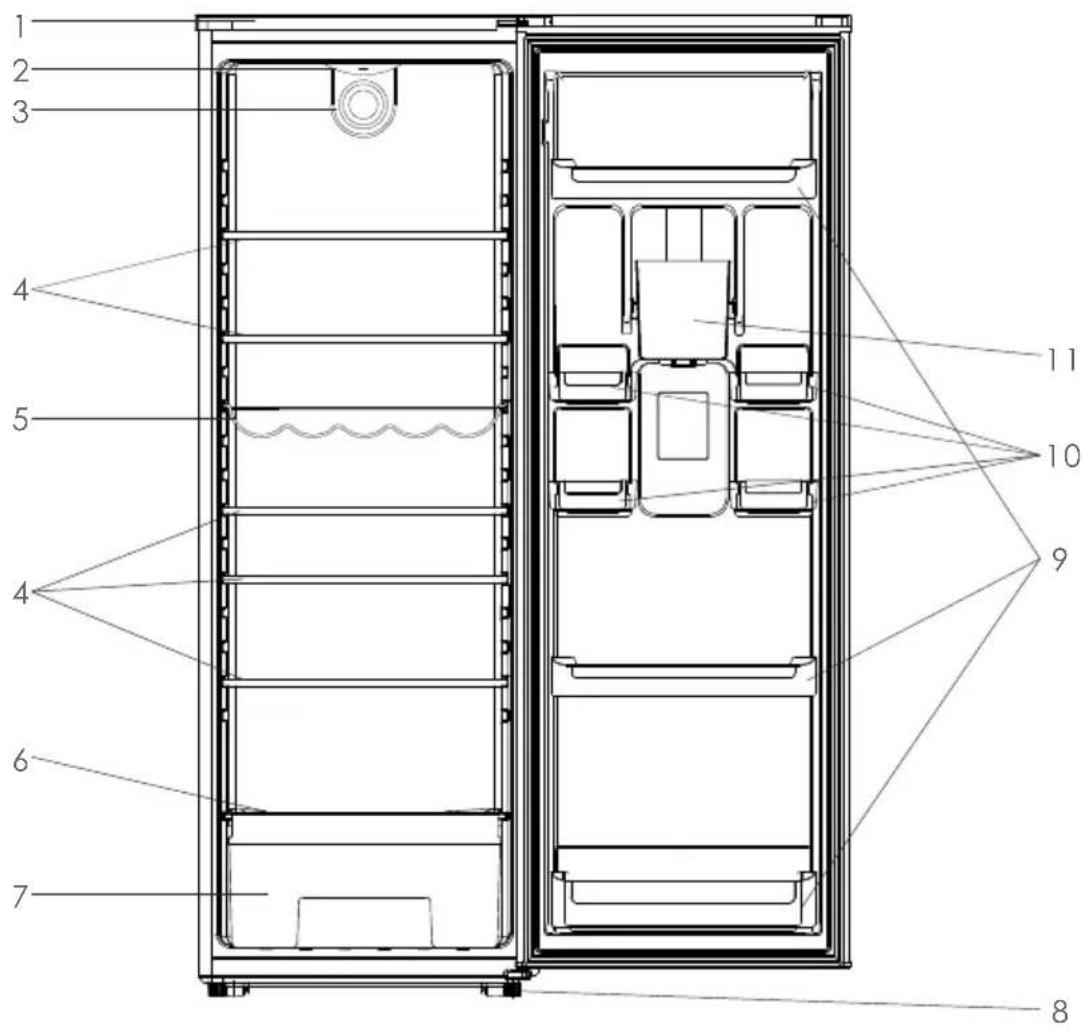

1 2 3 4 5 4 6 7 8 9 10 11

1. Couvercle supérieur
2. Thermostat
3. Ventilateur
4. Clayette du réfrigérateur
5. Clayettes pour les vins
6. Couvercle du bac à légumes et fruits
7. Bac à légumes et fruits
8. Pied ajustable
9. Balconnets complets
10. Petits balconnets
11. Réservoir d'eau

Remarque: Les étagères en verre et le bac à légumes peuvent être retirés et insérés pour le nettoyage et le stockage des aliments en fonction de l'appareil.

Lors du transport de cet appareil, prenez-le par la base et inclinez doucement l'appareil jusqu'à 45° maximum. Ne soulevez pas l'appareil par la poignée de la porte. Ne mettez pas l'appareil dans une position totalement horizontale ou à l'envers. Poussez le réfrigérateur sur les pieds à roulettes afin de le déplacer.

Installation

Cet appareil frigorifique n'est pas conçu pour être utilisé comme appareil encastrable.

Installez le réfrigérateur sur une surface plane et stable afin d'éviter le bruit et les vibrations éventuels de l'appareil.

N'installez pas l'appareil près d'une source de chaleur, ni en plein soleil, ni près d'appareils électroménagers produisant de la chaleur (four, gazinière...).

Choisissez un endroit sec et bien aéré. N'installez pas l'appareil dans une atmosphère corrosive.

Le réfrigérateur doit être placé de façon à ce que la prise de courant soit facilement accessible.

Pour améliorer l'efficacité du système de refroidissement et économiser de l'énergie, il est indispensable de bien aérer l'appareil pour dissiper la chaleur. Pour cette raison, il faut faire en sorte que l'espace libre autour du réfrigérateur soit suffisant. L'appareil est fourni avec deux entretoises en plastique. Après l'installation de ces entretoises, l'appareil ne peut pas être poussé contre le mur pour assurer une ventilation adéquate.

Insérez les entretoises dans les ouvertures correspondantes à l'arrière de l'appareil, puis vissez fermement les entretoises.

Placez l'appareil contre un mur dont la distance libre ne dépasse pas 75 mm et est supérieure de plus de 50 mm.

Premiere utilisation

Avant d'utiliser le réfrigérateur, retirez tous les matériaux d'emballage et protections dans le réfrigérateur.

Ajustez les pieds réglables et nettoyez l'intérieur et l'extérieur du réfrigérateur avec de l'eau et une solution détergente douce.

Rincez soigneusement et séchez avec un chiffon doux. Ne démarrez pas le réfrigérateur immédiatement après

L'installation. Vous devez attendre 2-6 heures avant de mettre l'appareil sous tension lors de sa première mise en marche.

Afin d'éviter tout accident, ne couvrez pas le cordon d'alimentation. Avant de brancher l'appareil, assurez-vous que la tension de la prise secteur à votre domicile corresponde à celle indiquée sur la plaque signalétique.

Lorsque le réfrigérateur est installé pour la première fois, laissez-le se stabiliser à la température normale de fonctionnement pendant 2-3 heures avant de le remplir avec des aliments frais ou surgelés. Si le fonctionnement de l'appareil est interrompu, attendez 5 minutes avant de le redémarrer.

Nettoyez tous les éléments du réfrigérateur avec de l'eau et une solution détergente douce. Rincez soigneusement et séchez avec un chiffon doux.

Note: les parties électriques de l'appareil peuvent être nettoyées uniquement avec un chiffon sec.

Placez le bouton de contrôle de la température sur la position « 3 », allumez l'appareil. Le compresseur et la lumière intérieure s'allument.

Fermez la porte. Après 30 minutes, si la température dans le réfrigérateur descend de façon significative, cela montre que le système de réfrigération fonctionne correctement. Lorsque le réfrigérateur fonctionne depuis un certain temps, la température s'ajuste au réglage effectué à condition de ne pas laisser la porte ouverte trop longtemps.

Si les étapes ci-dessus ont été effectuées avec succès, les opérations de mise en place sont terminées, le réfrigérateur fonctionne normalement.

Controle de la temperature

Les températures du compartiment réfrigérateur et du compartiment de congélation sont contrôlées par le contrôleur de température installé sur la paroi intérieure du compartiment réfrigérateur.

Tournez le bouton de réglage de la température de droite à gauche pour régler la température à l'intérieur du réfrigérateur. La graduation sur le bouton de réglage de la température ne correspond pas à des degrés. La position « 0 » indique la position d'arrêt et la position « 7 » indique la température la plus basse. Vous pouvez choisir la position en fonction de vos besoins.

Pour un usage normal de votre réfrigérateur, placez le bouton de réglage sur la position « 3-4 ».

Remarque : la température aura un impact sur la durée de conservation des aliments. Réglez la température si nécessaire. Plus chaud accélérera la détérioration des aliments et plus froid les aliments congelés seront mauvais. Donc de la nourriture à gaspiller.

Stockage des aliments

Votre appareil est équipé des accessoires comme indiqué dans la section « DESCRIPTION DE L'APPAREIL ». Veuillez stocker vos produits alimentaires en suivant les instructions ci-dessous. Les étagères en verre et le bac à légumes peuvent être retirés pour stocker des aliments si nécessaire.

Remarque: Les aliments ne doivent pas toucher directement toutes les surfaces à l'intérieur de l'appareil. Ils doivent être emballés séparément dans une feuille d'aluminium ou dans une feuille de cellophane ou dans des boîtes en plastique étanches.

Conservation des aliments dans le compartiment du réfrigérateur

Le compartiment du réfrigérateur permet de prolonger la durée de conservation des denrées périssables.

Aliments frais pour des résultats optimaux:

• Rangez les aliments qui sont très frais et de bonne qualité.
• Veillez à ce que les aliments soient bien emballés ou couverts avant d'être stockés. Cela permettra d'éviter que les aliments se déshydratent, que leur couleur se détériore ou qu'ils perdent leur goût et aidera à maintenir leur fraîcheur. Cela permettra également d'empêcher le transfert d'odeurs. Les légumes et les fruits n'ont pas besoin d'être emballés s'ils sont stockés dans le bac à légumes du réfrigérateur.

- Veillez à ce que les aliments ayant une odeur forte soient emballés ou recouverts et soient rangés à l'écart des aliments tels que le beurre, le lait et la crème qui peuvent être gâtés par les odeurs fortes.

- Faites refroidir les aliments chauds avant de les mettre au réfrigérateur.

Produits laitiers et œufs

- La plupart des aliments laitiers préemballés comportent une « date de péremption / date limite de consommation / à utiliser de préférence avant » imprimée sur leur emballage. Rangez-les dans le compartiment du réfrigérateur et respectez la date recommandée.

- Le beurre peut être gâté par les aliments ayant une odeur forte, il est donc préférable de le conserver dans une boîte hermétique.

- Les œufs peuvent être stockés dans le compartiment du réfrigérateur.

Viande rouge

- Placez la viande rouge fraîche sur une assiette et recouvrez-la avec du papier paraffiné, du film plastique ou du papier aluminium.

- Rangez les viandes cuites et crues dans des assiettes séparées. Cela permettra d'éviter que les jus coulants de la viande crue contaminent les viandes cuites.

Volaille

- Les volailles entières fraîches doivent être rincées à l'intérieur et à l'extérieur à l'eau courante froide, puis séchées et placées sur une assiette. Couvrez-les ensuite avec du film plastique ou du papier d'aluminium.

- Les morceaux de volaille doivent aussi être stockés de cette manière. Les volailles entières ne doivent jamais être farcies pendant leur stockage, mais uniquement juste avant d'être cuites, sinon cela peut provoquer une intoxication alimentaire.

Poissons et fruits de mer

- Les poissons entiers et les filets de poisson doivent être consommés le jour de leur achat. Jusqu'à la consommation, réfrigérez-les dans une assiette couverte de film plastique,

de papier sulfurisé ou de papier d'aluminium.

• Si vous les entreposez une nuit ou plus, veillez à acheter du poisson très frais. Les poissons entiers doivent être rincés à l'eau froide pour enlever les écailles et les saletés, puis asséchés avec des serviettes en papier. Placez le poisson entier ou les filets dans un sac en plastique scellé.
• Veillez à ce que les crustacés restent froids en permanence. Consommez-les dans un délai de 1 à 2 jours.

Aliments précuits et restes cuisinés

• Ils doivent être conservés dans des récipients adaptés et couverts afin que les aliments ne se dessèchent pas. • Gardez-les 1 ou 2 jours seulement.
• Réchauffez les restes une seule fois ; chauffez-les jusqu'à ce que de la vapeur chaude soit émise.

Bac à légumes

• Le bac à légumes est l'endroit optimal de conservation des fruits et légumes frais.
• Veillez à ne pas stocker les aliments suivants à des températures inférieures à 7 °C pendant de longues périodes : agrumes, melons, aubergines, ananas, papayes, courgettes, fruits de la passion, concombres, poivrons, tomates.
• Des changements indésirables se produisent à basse température comme l'amollissement de leur chair, un brunissement et/ou une décomposition accélérée.
• Ne réfrigérez pas les avocats (sauf s'ils sont mûrs), les bananes et les mangues.

Cet appareil frigorifique n'est pas adapté à la congélation de denrées alimentaires.

Aliment	Emplacement
Le beurre, le fromage	Casier supérieur de porte
Les oeufs	Casier de porte
Les fruits, les légumes, la salade	Bac à légumes et fruits
La viande, les saucisses, le fromage et le lait	Zone inférieure (tablette inférieure / couvercle du bac à légumes
Les produits laitiers, les conserves, les boîtes	Rayon supérieur ou casier de porte
Les boissons, bouteilles et, tubes	Casier de porte

Le réfrigérateur se dégivre de manière entièrement automatique.

Lorsque l'unité de réfrigération fonctionne, des perles de condensation ou du givre se forment à l'arrière du réfrigérateur. Ce phénomène est normal. Il n'est pas nécessaire d'essuyer la condensation ou le givre. Le panneau arrière se dégivre automatiquement. L'eau de condensation s'écoule dans le canal de condensation et est amenée vers l'unité de réfrigération, d'où elle s'évapore.

Remarque: Gardez le canal de condensation et l'orifice d'évacuation propres, de sorte que l'eau de condensation puisse s'écouler.

Conseils pour économiser de l'énergie

Nous vous recommandons de suivre les instructions présentées ci-dessous pour économiser de l'énergie.

• Dans la mesure du possible, évitez de laisser la porte ouverte trop longtemps pour conserver de l'énergie.
• Assurez-vous que l'appareil ne soit pas situé à proximité de sources de chaleur (lumière directe du soleil, four ou cuisinière électrique, etc.)
• Ne réglez pas l'appareil sur une température plus basse que nécessaire.
• Ne placez pas d'aliments chauds ni de liquides en évaporation au sein de l'appareil.
• Installez l'appareil dans une pièce sèche et bien ventilée. Veuillez vous référer au chapitre « Installation de votre nouvel appareil ».
• La « DESCRIPTION DE L'APPAREIL » montre la bonne combinaison pour les tiroirs, le bac à légumes et les étagères, ne réglez pas la combinaison car elle est conçue pour être la configuration la plus économe en énergie.

Conseils pour la réfrigération d'aliments frais

• Ne placez pas d'aliments encore chauds directement au réfrigérateur ou au congélateur. Ils feront augmenter la température interne de telle sorte que le compresseur devra fonctionner plus et consommer plus d'énergie.
• Couvrez ou emballez vos aliments, particulièrement s'ils ont un goût fort.
• Placez la nourriture de telle sorte que l'air puisse circuler librement.

Conseils pour la réfrigération d'aliments

- Viande (tous types) : A emballer sous polyéthylène et à placer sur la clayette en verre au-dessus du bac à légumes. Vérifiez les périodes de conservation et les dates limites de consommation suggérées par les fabricants.

- Aliments cuisinés, plats froids, etc. : Ils doivent être ouverts et peuvent être placés sur n'importe quelle clayette.

- Fruits et légumes : Ils doivent être stockés dans le bac prévu à cet effet.

- Beurre et fromage : Ils doivent être emballés hermétiquement avec du papier aluminium ou un film plastique.

- Bouteilles de lait : Elles doivent être fermées et conservées dans les compartiments de la porte.

Éteindre votre appareil

Si l'appareil doit être éteint pendant une longue période, il faut prendre les précautions suivantes pour éviter l'apparition de moisissures.

1. Retirez toute nourriture.
2. Débranchez l'alimentation électrique.
3. Nettoyez et séchez soigneusement l'intérieur de l'appareil.
4. Assurez-vous que les portes soient maintenues légèrement ouvertes pour permettre à l'air de circuler.

Pour des raisons d'hygiène, l'appareil (y compris les accessoires intérieurs et extérieurs) doit être nettoyé régulièrement au moins tous les deux mois.

AVERTISSEMENT: L'appareil ne doit pas être branché sur le secteur pendant que vous le nettoyez. Risque d'électrocution ! Avant de nettoyer, éteignez l'appareil et débranchez l'alimentation électrique.

Nettoyage extérieur

• Pour qu'il conserve son aspect, votre appareil doit être nettoyé régulièrement.
• Essuyez le panneau numérique et le panneau d'affichage avec un chiffon doux et propre.
• Pulvérisez l'eau sur le chiffon plutôt que de pulvériser directement sur la surface de l'appareil. Cela aide à assurer une bonne répartition du liquide sur la surface.
• Nettoyez les portes, les poignées, et la surface de l'armoire avec un produit de nettoyage neutre, puis essuyez avec un chiffon doux.

Attention!

• N'utilisez pas d'objets tranchants car ils sont susceptibles de rayer la surface.
• N'utilisez pas de diluant, de détergent pour voiture, de Clorox, de nettoyants abrasifs ni de solvants organiques tels que du Benzène. Ils peuvent abîmer la surface de l'appareil et présentent un risque d'incendie.

Nettoyage intérieur

Il faut nettoyer l'intérieur de l'appareil régulièrement. Il sera plus facile de le nettoyer s'il contient peu de nourriture.

Essuyez les parois intérieures du réfrigérateur avec une solution au bicarbonate de soude faiblement concentrée, puis rincez à l'eau tiède avec une éponge ou un chiffon essoré.

Essuyez jusqu'à ce que tout soit sec avant de remettre les clayettes et bacs en place. Séchez soigneusement toutes les surfaces et toutes les parties amovibles.

Attention!

- N'utilisez pas d'objets pointus pour retirer le gel du congélateur. Attendez que l'intérieur soit complètement sec avant de rebrancher l'appareil sur le secteur et de le rallumer.

Nettoyage des joints d'étanchéité des portes

Prenez soin de garder les joints propres. Les aliments ou boissons renversées peuvent rendre les joints collants et affecter l'ouverture de la porte.

Lavez les joints avec un produit de nettoyage neutre et un peu d'eau tiède. Rincez et séchez soigneusement après le nettoyage.

Attention!

- L'appareil ne doit être rallumé qu'après que les joints soient entièrement secs.

Remplacement de la lumière

Si la lumière intérieure ne fonctionne pas, contactez votre revendeur ou un centre de service après-vente pour remplacer l'ampoule. Ne jamais remplacer l'ampoule par vous-même.

Inversion du SENS d'ouverture de la porte

Le côté d'ouverture de la porte peut être inversé. Procédez comme suit :

1. Dévissez les deux vis (8) qui retiennent la charnière inférieure (sur le côté droit) au cadre. Retirez la charnière inférieure (5);
2. Dévissez les quatre vis (1) qui retiennent le couvercle supérieur (10);
3. Dévissez les trois vis (4) qui sont insérées dans la charnière supérieure de droite (3);
4. Dévissez l'écrou de la goupille de la charnière supérieure de droite (2). Remettez la goupille de la charnière supérieure de droite (2) dans la charnière supérieure de gauche (11);
5. Retirez la charnière supérieure de droite (3) et placez-la sur une surface afin d'éviter de la rayer;
6. Dévissez le pied avant gauche (9) et transférez-le sur le côté droit;
7. Mettez la porte en place, en vous assurant que la porte soit fixée sur la goupille de la charnière supérieure de gauche (11);
8. (5). Puis installez la charnière inférieure (5) sur le côté droit du cadre inférieur avec les deux vis (8);
9. Insérez le boulon (6) dans la charnière inférieure (5);
10. Lorsque vous tenez la porte en position fermée, attachez la charnière inférieure (5) sur le côté gauche du cadre inférieur avec deux vis (8). Ne pas serrer les deux vis (8) à moins que la partie supérieure de la porte soit à la même hauteur du dessus du comptoir.

Figure 1: Vue de la position des composants avant l'inversion du sens d'ouverture de la porte.

Figure 2: Vue de la position des composants après l'inversion du sens d'ouverture de la porte.

Installation des poignées

Ce réfrigérateur est équipé de poignées extérieures, qui sont dans le sachet. Suivez les instructions ci-dessous pour les installer.

1. Retirez les deux vis (12) en utilisant un tournevis cruciforme.
2. Sortez la poignée (13) et fixez-la avec les deux vis (12).
3. Couvrez les deux vis (12) avec deux capuchons (14), qui sont dans le petit sachet avec la poignée.

Figure 1: Vue de face sans poignée Figure 2: Vue éclatée de l'installation de la poignée Figure 3: Vue de face avec poignée

12 14 12

Figure 1

Le distributeur d'eau permet l'accès à l'eau glacée sans avoir à ouvrir la porte du réfrigérateur.

Vous réduisez le nombre d'ouvertures de la porte. Ainsi, moins d'air froid s'échappe du réfrigérateur, et moins l'électricité est gaspillée.

Levier Plaque d'égoutage Bac de récupération

Capuchon I Capuchon II Réservoir d'eau Poignée fixe Dispositif d'écluse

Remplissage du réservoir d'eau

• Ouvrez le capuchon du réservoir d'eau.
• Remplissez avec de l'eau potable et pure.
• Ne pas dépasser la quantité maximale du remplissage. La capacité du réservoir d'eau est de 2.0L. • Fermez le capuchon II.

Remarques: Remplissez uniquement le réservoir d'eau potable. Les boissons telles que le jus de fruit, les boissons gazeuses et l'alcool ne peuvent pas être utilisées dans le distributeur d'eau. Si ces types de liquides sont utilisés, le distributeur d'eau pourrait être en panne, causant des dommages irréparables. Certains ingrédients chimiques et les additifs de boisson peuvent aussi endommager le matériel du réservoir d'eau. La garantie ne couvre pas de telles éventualités.

Utilisation du distributeur d'eau

• Poussez le levier du distributeur d'eau avec votre tasse.
• Relâchez le levier, l'eau ne goutte plus du distributeur.
• Vous pouvez contrôler le débit du flux en exerçant une pression mesurée sur le levier.
• Une pression complète = gros débit d'eau

- Une légère pression = petit débit d'eau

- Lorsque le niveau d'eau dans votre tasse/verre augmente, relâchez doucement le levier pour éviter tout débordement.

Remarques: Poussez le levier avec une tasse rigide. Si vous utilisez un gobelet en plastique, pressez le levier avec vos doigts derrière la tasse.

Nettoyage du réservoir d'eau

• Retirez le réservoir d'eau en tirant sur la poignée fixe.
• Retirez le capuchon. Nettoyez le réservoir avec de l'eau tiède et propre.
• Réinstallez le réservoir d'eau et repoussez la poignée fixe.
• Pour éviter une fuite possible, assurez-vous que toutes les pièces soient retirées pour le nettoyage et soient re montées correctement dans leurs emplacements d'origine.

Remarques: Le réservoir d'eau et les composants du distributeur ne peuvent pas être lavés dans le lave-vaisselle.

Bac de récupération

• L'eau qui goutte du distributeur d'eau pendant l'utilisation s'accumule dans le bac de récupération.
• Retirez la plaque d'égouttage. Essuyez la plaque et le bac de récupération avec un tissu propre et sec.
• Remettez la plaque en place.

ZONE La plus FROIDE du refrigerateur

Le symbole ci-dessous indique l'emplacement de la zone la plus froide de votre réfrigérateur.

Cette zone est délimitée en bas par le bac à légumes et fruits en verre et en haut par le symbole ou bien par la clayette positionnée à la même hauteur.

Afin de garantir les températures dans la zone la plus froide, veillez à ne pas modifier le positionnement de cette clayette.

Installation de l'indicateur de température

Pour vous aider à bien régler votre réfrigérateur, celui-ci est équipé d'un indicateur de température qui permettra de contrôler la température moyenne dans la zone la plus froide.

AVERTISSEMENT: Cet indicateur est prévu pour fonctionner uniquement avec votre réfrigérateur, veillez à ne pas l'utiliser dans un autre réfrigérateur (en effet, la zone la plus froide n'est pas identique), ou pour une autre utilisation.

Vérification de la température dans la zone la plus froide

Une fois l'installation de l'indicateur de température réalisée, vous pourrez vérifier régulièrement que la température de la zone la plus froide est correcte, et, le cas échéant, ajuster le thermostat en conséquence comme indiqué précédemment.

OK

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température apparaisse « OK ». Si « OK » n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat sur une position supérieure.

À chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

REMARQUES: Après chargement de l'appareil avec des denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de température.

Attendez au moins 12 heures avant de réajuster le thermostat.

Specifications techniques

Fiche d'information produit
Nom du fournisseur ou marque commerciale: AYA
Adresse du fournisseur: BUT INTERNATIONAL, 1 AVENUE SPINOZA 77184 EMERAINVILLE, FRANCE
Référence du modèle: AFM3502X
Type d'appareil de réfrigération:
Appareil à faible niveau de bruit: à pose librenon			Type de construction:
Appareil de stockage du vin: oui		non	Autre appareil de réfrigération:
Paramètres généraux du produit:
Paramètre		Valeur	Paramètre		Valeur
Dimensions hors tout (millimètres)	Hauteur	1750	Volume total (dm ^3 ou l)		335
	Largeur	595
	Profondeur	585
IEE		124.8	Classe d'efficacité énergétique		F
Émissions de bruit acoustique dans l'air [dB(A) re 1 pW]		41	Classe d'émission de bruit acoustique dans l'air		C
Consommation d'énergie annuelle (kWh/an)		144	Classe climatique:		tempérée/subtropicale
Température ambiante minimale (°C) à laquelle l'appareil de réfrigération est adapté		16	Température ambiante maximale(°C) à laquelle l'appareil de réfrigération est adapté		38
Réglage hiver non
Paramètres des compartiments:
Type de compartiment	Paramètres et valeurs de compartiment
	Volume du compartiment (dm ^3 ou l)	Réglage de température recommandé pour un stockage optimisé des denrées alimentaires (°C) Ces réglages ne doivent pas être en contradiction avec les conditions de stockage prévues à l'annexe IV, tableau 3		Pouvoir de congélation spécifique (kg/24 h)	Mode de dégivrage (dégivrage automatique = A, dégivrage manuel = M)
Garde-manger non	—	—		—	—
Stockage du vin non	—	—		—	—
Cave non	—	—		—	—
Denrées alimentaires fraîches	oui	335	4	—	M
Type de compartiment		Paramètres et valeurs de compartiment
		Volume du compartiment (dm3ou l)	Réglage de température recommandé pour un stockage optimisé des denrées alimentaires (°C) Ces réglages ne doivent pas être en contradiction avec les conditions de stockage prévues à l'annexe IV, tableau 3	Pouvoir de congélation spécifique (kg/24 h)	Mode de dégivrage (dégivrage automatique = A, dégivrage manuel = M)
Denrées hautement périssables	non	—	—	—	—
Sans étoile ou fabrication de glace	non	—	—	—	—
1 étoile non		—	—	—	—
2 étoiles non		—	—	—	—
3 étoiles non		—	—	—	—
4 étoiles non		— — — —
Zone 2 étoiles non		—	—	—	—
Compartiment à température variable	non	—	—	—	—
Compartiments «quatre étoiles»
Dispositif de congélation rapide			Non
Paramètres de la source lumineuse:
Type de source lumineuse			LED
Classe d'efficacité énergétique			N/A
Durée minimale de la garantie offerte par le fabricant: 2 ans
Informations supplémentaires: N/A
Lien internet vers le site web du fabricant où se trouvent les informations visées au point 4 a) de l'annexe du règlement (UE) 2019/2019 de la Commission: www.but.fr

Référence:	AFM3502X
Tension nominale:	220-240V~
Courant nominal:	0.55A
Fréquence nominale:	50Hz
Classe climatique:	N/ST
Gaz réfrigérant:	R600a(45g)
Classe de protection contre choc électrique:	I
Mousse d’isolation:	CYCLOPENTANE

Classe climatique :

• Tempéré étendu (SN): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 10 °C et 32 °C»;
• Tempéré (N): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 32 °C»;
• Subtropical (ST): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 38 °C»;
• Tropical(T): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 43°C»;

Remarque: Pour plus d'informations sur les données, veuillez scanner le code QR sur l'étiquette énergétique.

Symptôme	Cause	Solution
L'appareil ne fonctionn pas	Pas d'alimentation	Assurez-vous qu'l'appareil est bien branché et que la prise murale fonctionne bien (en y branchant un autre appareil par exemple)
	Un fusible a sauté	Remplacez le fusible
L'apparei fait beaucoup de bruit	L'appareil n'est pas parallèle au sol, l'appareil touche le mur ou les accessoires intérieurs du réfrigérateur sont mal placés	Stabiliser la base du réfrigérateur en réglant la position des pieds, éloignez l'appareil du mur, placer correctement le accessoires intérieurs du réfrigérateur.
L'apparei n'atteint pas la température désirée	La porte est ouverte trop souvent ou a été laissée ouverte longtemps	Fermez la porte et ne l'ouvrez pas trop fréquemment
	Le réfrigérateur est trop proche du mur	Eloignez l'appareil du mur pour favoriser la ventilation
	Le réfrigérateur est trop plein	Enlever des aliments de l'appareil
L’ a p p a r e n’atteint pas la température désirée	La température est mal réglée	Tourner la molette de réglage de température sur « 3 » ou plus
L’ a p p a r e déga ge de mauvaises odeurs	Des al imen ts ont périmés à l’intérieur du réfrigérateur	Jeter les aliments périmés et emballez les autres
	L’intérieur de l’appareil à besoin d’être nettoyé	Nettoyer l’intérieur de l’appareil

Si votre appareil montre d'autres symptômes que ceux décrits ci-dessus, veuillez appeler le service après-vente du magasin revendeur.

Les symptômes suivants ne sont pas des pannes:

• Le bruit du liquide réfrigérant qui circule dans les tuyaux peut être entendu, cela est normal.
• L'humidité sur la surface extérieure de l'appareil durant les saisons humides n'est pas un problème du à l'appareil, il suffit de passer un chiffon doux et sec sur les surfaces.
• Le compresseur et le condenseur peuvent chauffer davantage durant les périodes de forte chaleur.
• Le cadre de la porte est un peu chaud, cela signifie que le condenseur fonctionne pour évacuer l'humidité de l'air.

Attention:

- Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans.

- Durée de disponibilité des pièces détachées de dépannage : 5 ans.

- Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez le 09 78 97 97 97, du Lundi au Samedi de 08h00 à 20h00 (Prix d'un appel local).

aya

AFM3502X

La température dans le réfrigérateur est contrôlée par le contrôleur de température installé sur la partie supérieure du compartiment du réfrigérateur.

Tous les papiers se trient et se recyclent.

BUT INTERNATIONAL

1 Avenue Spinoza

77184 Emerainville, France
