KDR-531 - Autoradio JVC - Notice d'utilisation et mode d'emploi gratuit

Format	1 DIN
Puissance RMS	4 x 20 W (4 ohms)
Puissance maximale	4 x 50 W (MOS-FET)
Formats audio CD	CD Audio, MP3, WMA (CD-R, CD-RW)
Formats audio USB	MP3, WMA (FAT 12 / FAT 16 / FAT 32)
Port USB	Frontal (iPod, iPhone, clé USB)
Compatibilité iPod/iPhone	Oui - contrôle bidirectionnel (2-Way Control)
Balises ID3 / WMA Tag	Oui
Entrées AUX	2 (avant + arrière)
Sorties préampli RCA	2 paires (avant + arrière/subwoofer sélectionnable)
Bluetooth	En option (module KS-BTA100)
Tuner FM/AM avec RDS	Oui (PTY, TA/TP)
Préréglages stations	18 FM / 6 AM
Egaliseur	3 bandes, 6 préréglages
Affichage	Ecran monochrome
Panneau détachable	Oui
Compatibilité commande au volant	Oui (adaptateur requis)
Dimensions (L x H x P)	182 x 52 x 160 mm
Alimentation	12 V DC - masse négative (11 à 16 V)

FOIRE AUX QUESTIONS - KDR-531 JVC

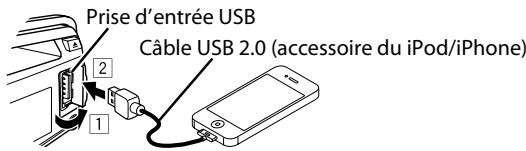

Comment connecter mon iPod ou iPhone au JVC KD-R531 ?

Branchez votre iPod ou iPhone sur le port USB frontal via le câble USB d'origine Apple. L'autoradio propose un contrôle bidirectionnel (2-Way Control) : vous naviguez dans votre bibliothèque depuis l'autoradio ou depuis l'écran de l'appareil. L'audio est transmis en numérique pour une meilleure qualité.

Le JVC KD-R531 est-il compatible Bluetooth ?

De série, cet autoradio ne dispose pas de Bluetooth intégré. Il est néanmoins compatible avec le module Bluetooth optionnel JVC KS-BTA100 qui se branche sur le port USB et ajoute les fonctions mains libres et streaming audio sans fil.

Comment lire des fichiers MP3 depuis une clé USB ?

Insérez votre clé USB dans le port frontal. La clé doit être formatée en FAT 12, FAT 16 ou FAT 32. Les formats MP3 et WMA sont pris en charge, avec affichage des balises ID3/WMA Tag (titre, artiste, album).

Quelle est la puissance réelle du JVC KD-R531 ?

La puissance RMS est de 4 x 20 W sur 4 ohms, de 40 Hz à 20 000 Hz avec moins de 1 % de distorsion harmonique. La puissance maximale de 4 x 50 W correspond à la puissance de crête. L'amplificateur MOS-FET garantit un signal propre et stable.

Le KD-R531 dispose-t-il d'un panneau avant détachable ?

Oui, le JVC KD-R531 est équipé d'un panneau avant amovible. Appuyez sur le bouton RELEASE pour le retirer et l'emporter avec vous, ce qui dissuade efficacement les tentatives de vol de l'autoradio.

Comment connecter un amplificateur externe ou un caisson de basses ?

L'autoradio dispose de 2 sorties préamplifiées RCA : une paire avant et une paire arrière/subwoofer sélectionnable. Branchez vos câbles RCA sur ces sorties pour alimenter un amplificateur externe ou un caisson de basses.

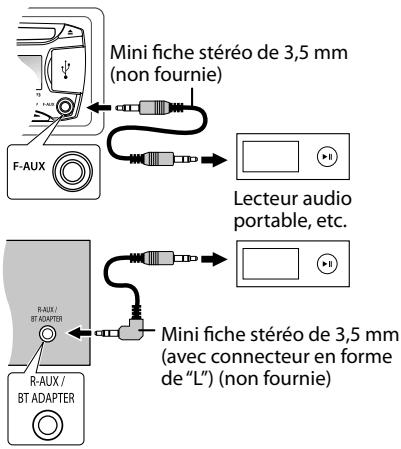

Est-il possible de connecter un smartphone via la prise AUX ?

Oui, le KD-R531 propose deux entrées auxiliaires (AUX In) : une en façade et une à l'arrière. Branchez un câble mini-jack 3,5 mm pour diffuser le son de n'importe quel appareil audio (smartphone, baladeur, GPS).

Quels types de CD peut-on lire sur cet autoradio ?

L'autoradio lit les CD Audio standards, les CD-R et les CD-RW gravés en format audio ou contenant des fichiers MP3 ou WMA. Les autres formats de fichiers (AAC, FLAC, OGG) ne sont pas pris en charge.

Comment fonctionne le tuner RDS du JVC KD-R531 ?

Le tuner FM intègre la fonction RDS (Radio Data System) qui s'active automatiquement sur les stations qui diffusent ce signal. Le nom de la station, le type de programme (PTY) et les informations trafic (TA/TP) s'affichent à l'écran. L'autoradio mémorise 18 stations FM et 6 stations AM.

Comment utiliser la télécommande au volant avec cet autoradio ?

Le KD-R531 est compatible commande au volant (Steering Remote Control Ready). Il faut connecter un adaptateur (vendu séparément, selon la marque du véhicule) au connecteur dédié du faisceau ISO pour piloter les fonctions de base depuis le volant.

Quelle tension d'alimentation nécessite le JVC KD-R531 ?

L'autoradio fonctionne sous 12 V DC (tension nominale 14,4 V, plage tolérée 11 V à 16 V) avec masse négative, compatible avec l'installation électrique standard de la quasi-totalité des véhicules européens.

Comment régler l'égaliseur du KD-R531 ?

L'autoradio dispose d'un égaliseur 3 bandes avec 6 préréglages (Flat, Pop, Rock, Jazz, etc.). Utilisez le bouton EQ pour faire défiler les presets et adapter le son à votre style musical préféré.

MODE D'EMPLOI KDR-531 JVC

Pour annuler la démonstration des affichages, référez-vous à la page 4.

Pour l'installation et les raccordements, se référer au manuel séparé.

1.PRODUIT LASER CLASSE 1
2. ATTENTION: N'ouvrez pas le couvercle supérieur. Il n'y a aucune piece réparable par l'utilisateur à l'intérieur de l'appareil; confiez toute réparation à un personnel qualifié.
3. ATTENTION: Rayonnement laser visible et/ou invisible de classe 1M une fois ouvert. Ne pas regarder directement avec des instruments optiques.
4. REPRODUCTION DE L'ETIQUETTE: ETIQUETTE DE PRECAUTION PLACÉE À L'EXTÉRIEUR DE L'APPAREIL.

CAUTION	ATTENTION	AVISO	VARNING	注意
VISIBLE AND/OR INVISIBLE CLASS 1M	RAYONnement LASER	RADIACION LASEN DE CLIME 1M	SYNLIG OCH/EllerINOYSLING	二、三元化-上可見及/或不見的光
LASER RADIATION	VISABLE ET/OU	VISABLE YO INVERBIL	LASER STRALINING, KLASM 1M, NAR DENNA	状態2.1M
WHEN OPEN, DO NOT	IM UNE FOS DU VERTOR.	CUANDO ESTA	PENELO PENELO	一束一束地
VINDIRECTLY TO	CON MIRAR	NO MIRAR	BETRAKTA EJ	光速不随波
OPTICAL INSTRUMENTS, EC:600E-2251-1	DIRECTEMENT AVEC	DIRECTAMENTE CON INSTRUMENTAL OPTICO.	STRUTMEN MED ITKSA (INSTRUMENT. GWE)	光速不变，但速度随波
	DES INSTRUMENTS.	OPTICEN. (FRA)	(ESP)	LPW

Produits

Informations relatives à l'élimination des appareils et des piles usages, à l'intention des utilisateurs

[Union française seulement]

Ces symboles signifient que le produit et les piles ne doivent pas etre éliminés en tant que déchet menager à la fin de son cycle de vie.

Si vous souhaitez éliminer ce produit et les piles, faites-le conformément à la législation nationale ou autres règles en vigueur dans votre pays et votre municipalité.

En éliminant correctement ce produit, vous contribuez à la conservation des ressources naturelles et à la prévention des évventuels effets négatifs sur l'environnement et la santé humaine.

Notification :

La marque Pb en dessous du symbole des piles indique que cette pile contient du plomb.

Avertissement :

Arétez la voiture avant de manipuler l'appareil.

Attention:

Ajustez le volume de façon à pouvoir entendre les
sons extérieurs à la voiture. Conduire avec le
volume trop haut peut être la cause d'un accident.
Evitez d'utiliser un périphérique USB ou un iPod/
iPhone s'il peut:gérer une conduite en toute
sécurité.

Precautions sur le réglage du volume:

Les apparèils numériques (CD/USB) produit� très peut de bruit par rapport aux autres sources.Réduisez le volume avant de réproduire desources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.

- Température à l'intérieur de la voiture :

Si vous voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l'intérieur de la voiture redevienne normale avant d'utiliser l'appareil.

Condensation:

Quand une voiture est climatisée, de la condensation peut se produit sur la lentille du laser. Cela peut être la cause d'une erreur de lecture du disque. Dans ce cas, retirez le disque et attendez que l'humidité s'évapore.

Comment attacher/détacher le panneau de commande

Comment réinitialiser votre apparéil

Vos ajustements préreglés sont aussi effacés.

Comment forcer l'éjection d'un disque

(Maintenez presseee)

• Faites attention de ne pas faire tomber le disque quand il est ejecté.
• SiILA ne fonctionne pas, essayez de réinitialiser l'appareil.

Entretien

Nettoyage de I'appareil

Essuyez la saleté sur le panneau avec un chiffon sec au silicone ou un chiffon doux. Ne pas respecter ces précautions peut entrainer des dommages à l'appareil.

Nettoyage du connecteur

Essuyez toute les saletés sur le connecteur de l'appareil et le panneau. Utilisez une coton-tige ou un chiffon.

Table des matieres

Preparation 4
Annulation des démonstrations des affichages
Réglage de l'horloge
Opérations de base 4
Radio 6
CD/USB 8
iPod/iPhone (KD-R531 uniquement) 9
Appareils extérieurs 10
Bluetooth 10
Réglages de la luminosité 11
Réglages du son 11
Utilisation des menus 12
Télécommande 15
Informations complémentaires 16
Guide de dépannage 18
Specifications 19

Comment dire ce manuel :

• Ce manuel explique principalement les opérations à l'aide des touches du panneau de commande.
• < > indique les affichages du panneau de commande.
• [XX] indique le réglage initial d'un article de menu.

Preparation

Annulation des démonstrations des affichages

Les démonstrations d'affichage sont toujours activées sauf si vous les annulez.

1

(Maintenance pressée)

2

DEMO ON
(Réglage initial)

3 Choisissez .

DEMO OFF

4 Appuyez sur MENU pour quitter.

Réglage de l'horloge

1

(Maintenance pressée)

2 Choisissez.

3 Choisissez < CLOCK SET>.

4 Ajustez les heures.

5 Ajustez les minutes.

6 Choisissez < 24H / 12H>

7 Choisissez < 24 HOUR> ou < 12 HOUR>.

8 Appuyez sur MENU pour quitter.

Opérations de base

Informations à l'écran

Change l'information sur l'affchage. (Appuyez sur la touche)
Fait defiler les informations actuelles de l'affchage. (Maintenez pressée)

Source	Affichage
Radio	Station non Radio Data System : Fréquence ⇌ Horloge Station FM Radio Data System : Nom de la station (PS) ⇌ Fréquence ➔ Type de programme (PTY) ➔ Horloge ➔ (retour au début)
CD/USB	Titre de l'album/artiste* ➔ Titre de la plage* ➔ Numéro de la plage/ durée de lecture ➔ Numéro de la plage/horloge ➔ (retour au début) * “NO NAME” apparait pour les CD ordinaires ou si aucun nom n'a été enregistréd.
iPod/iPhone (HEAD MODE/ IPOD MODE) *1
iPod/iPhone (EXT MODE) *1	EXT MODE ⇌ Horloge
Appareils extérieurs (AUX)	F-AUX ou R-AUX ⇌ Horloge
Audio Bluetooth	BT AUDIO ⇌ Horloge

*1 Pour KD-R531 uniquement.

Panneau de commande

- Vous pouvez commander cet apparéil avec la télécommande vendue en option, RM-RK52 (page 15).

Quand vous appuyez ou maintenez pressées les touches suivantes...

Touche	Fonctionnement général
SOURCE /SOURCE	• Met l'appareil sous tension. • Met l'appareil hors tension. (Maintenez pressée) • Appuyez sur le bouton / SOURCE du panneau de commande et tournez la molette de commande en moins de 2 secondes pour sélectionner la source. • Appuyez plusieurs fois pour sélectionner la source.
Molette de commande (tournez)	• Ajuste le niveau de volume. • Choisissez les éléments.
Molette de commande (appuyez)	• Coupe le son ou met sur pause la lecture. • Appuyez de nouveau sur la touche pour annuler la sourdine ou reprendre la lecture. • Valide la sélection.
iPod	Accède directement au menu <BRIGHTNESS>. (KD-R432/KD-R431 uniquement) (page 11)
Boutons à numéroés (1 - 6)	• Sélectionne les stations prérégliées. • Mémorise la station actuelle en l'associant au bouton à numéro sélectionné. (Maintenez pressée) (page 6)
EQ	Sélectionne les modes sonores prérégliés. (page 11)
T/P	• Mise en/hors service de l'attente de réception TA. (page 7) • Entrez en mode de recherche de PTY. (Maintenez pressée) (page 7) • Retourne au menu précédent. • Quitte le menu. (Maintenez pressée)
▲/▼	• Sélectionne une station prérégliée. (page 6) • Sélectionne le dossier MP3/WMA. (page 8)
√/×	• Recherche automatiquement une station. (page 6) • Recherche manuellement une station. (Maintenez pressée) • Choisit une plage. (page 8, 9) • Avance ou recule rapidement la plage. (Maintenez pressée)

Radio

Recherche d'une station

"ST" s'allume lors de la reception d'une émission FM stéreo avec un signal suffisamment fort.

1 Choisissez < FM> ou < AM> .
2 Recherche automatique. (Appuyez sur la touche)
Recherche manuelle. (Maintenez pressée)
"M" clignote, puis appuyez sur la touche répétitivement.

Mémorisation de stations

Préroglage manuel

Voupez preregler un maximum de 18 stations pour FM et de 6 stations pour AM.
Pendant l'ecoute d'une station...

(Maintenez presseee)

Le numéro de prépréglage clignote et "MEMORY" apparait. La station actuelle est mémorisée sous le bouton à numéro sélectionné (1-6).

"PRESET MODE" clignote.

2 Choisissez un numero de préRéglage.

Le numero de préréglage clignote et "MEMORY" apparait.

Préroglage automatique (FM automatique)

SSM (Mémorisation automatique séquentière des stations puissantes)

Vous pouvez prerégler un maximum de 18 stations pour FM.

"SSM" clignote. Lorsque toutes les stations sont mémorisées, "SSM" arrêté de clignoter.

Pour prérégler /

, repétez les étapes 1 et 2.

Sélection d'une station préréglée

Vou puez également selectionner une station prérgée à l'aide de ▲/▼.

Réglage du temporisateur de la radio

Vou puez accorder une station preréglée à un moment donné independamment de la source actuelle.

[OFF]	Annule le temporisateur de la radio.
ONCE	S'active une seule fois.
DAILY	S'active tous les jours.

3 Sélectionnez la station prérgée.

< FM > / < AM>

< 01> < 18> pour FM/

<01> ... <06> pour AM

4 Reglez l'heure d'activation.

5 Appuyez sur MENU pour quitter.

• ④ s'allume après avoir reglé le temporisateur de la radio.
• Un seul temporisateur peut être régle. Si un nouveau temporisateur est régle, le réglage précepté sera éliminée.
• Le temporisateur de la radio ne s'activera pas si l'appareil est eteint ou si < AM> est regle sur < OFF> après avoir selectionné une station AM pour le temporisateur.

Les fonctionnalités suivantes sont accessibles uniquement pour les stations FM Radio Data System.

Recherche de vos programmes préféres—Recherche par type de programme (PTY)

2 Choisissez un code PTY.

La recherche PTY démarre.

S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

Codes PTY

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS, OTHER M (musique), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musique), OLDIES, FOLK M (musique), DOCUMENT

Mise en service de l'attente de réception TA/d'informations

L'attente de réception permet à l'appareil de commuter temporairement sur des informations routières (TA) ou programme d'informations à partir de n'importe que nouvelle source autre que AM.

Attente de réception TA

Indicateur TP	Attente de réception TA
S'allume	L'appareil sera temporairement commuté sur des informations routières (TA), si disponibles.
Clignote	N'est pas encore en service. Accordez une autre station diffusant les signaux Radio Data System.

• Pourmettrehors service,appuyez anouveau sur T/P

Attente de réception d'informations

L'appareil sera temporairement commuté sur le programme d'informations, si disponible.

• Si le volume est ajusté pendant la réception des informations routières ou des informations, le volume ajusté est automatiquement méorisé. Il sera appliqué à la prochaine commutation de l'appareil aux informations routières ou informations.

Poursuite du même programme —Poursuite de réception en réseau

Lorsque vous conduisiez dans une région où la réception FM n'est pas suffisamment forte, cet apparéil accorde automatiquement une autre station FM Radio Data System du même réseau, susceptible de diffuser le même programme avec un signal plus fort.

[AF ON]	Commutation vers une autre station. Le programme peut différer de celui actuellément reçu (l'indicateur AF s'allume).
AF-REG ON	Commutation vers une autre station diffusant le même programme (l'indicateur AF s'allume).
OFF	Annulation.

Sélection automatique des stations—Recherche de programme

Lorsque le signal d'une station préréglée que vous avez sélectionnée est faible, cet apparéil recherche une autre station diffusant le même programme que la station préréglée originale. (page 14)

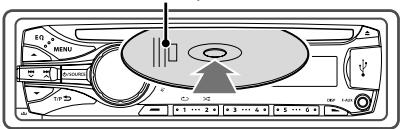

Lecture d'un CD/periphérique USB

Face de l'étiquette

La source change en "CD" et la lecture démarre.

Prise d'entrée USB

La source change en "USB" et la lecture démarre.

• Cet apparueil peut reproduce les fichiers MP3/WMA contenus dans un CD-R, un CD-RW ou dans un périhérique USB à mémoire de grande capacité (tel qu'une mémoire USB ou un lecteur audio numérique).
  Assurez-vous que toutes les données importantes ont ete sauegardees. Nous ne pouvons nou porter responsables de la perte de donnees d'un peripherique USB a memoire de grande capacite pendant l'utilisation de ce systeme.
• Si le disque ejecté n'est pas retiree avant 15 secondes, il sera automatiqueement reinsere.
• Si le disque ne peut pas etre ejecte, page 3.

Sélection d'un dossier/plage

Choisit un dossier. (pour MP3/WMA)

• Choisit une plage. (Appuyez sur la touche)
  Avance ou recule rapidement la plaque. (Maintenez presée)

Sélection d'une plage/dossier à partir de la liste

2 Choisissez un dossier. (pour MP3/WMA)

3 Choisissez une plage.
- Pour MP3/WMA

Si le disque contient beaucoup de dossiers ou de plages, vous pouvez effectuer une recherche rapide du dossier ou de la plage souhaitée en tournantrapidementla molette de commande.

Sélection des modes de lecture

Vou puezsezLECTIONnerun des modes de lecture suivantsàla fois.

1 1 Appuyez sur 1 pour REPEAT.

Appuyez sur 2 pour RANDOM.

Appuyer de nouveau pour quitter.

REPEAT

RPT OFF	Annule la lecture repétée.
TRACK RPT	Répête la plage actuelle.
FOLDER RPT *	Répête le dossier actuel.

RANDOM

RND OFF	Annule la lecture aléatoire.
FOLDER RND *	Reproduit aléatoirement toutes les plages du dossier actuel, puis toutes les plages des dossiers suivants.
ALL RND	Reproduit aléatoirement toutes les plages.

• Pour MP3/WMA

iPod/iPhone

KD-R531 uniqueness

Lecture d'un iPod/iPhone

La source change en "USB" "USB-IPOD" et la lecture démarre.

Sélection du mode de contrôle

iPod MODE	⇒<HEAD MODE>/<IPOD MODE>/
○3	<EXT MODE>

HEAD MODE	Commande la lecture du iPod à travers cet apparéil.
IPOD MODE	Commande la lecture du iPod provenant du iPod/iPhone.
EXT MODE	Permet les signaux audio des iPod/ iPhone.

• Vous pouvez également modifier le réglage à l'aide de dans le menu.

Sélection d'une plage

Applicable sous

uniquement.

• Choisit une plage/chapitre. (Appuyez sur la touche)
  Avance ou recule rapidement la plaque. (Maintenez presée)

Sélection d'une plage à partir de la liste

Applicable sous

uniqueness.

2 Choisissez la liste souhaitatione.

PLAYLISTS 一 ARTISTS ALBUMS SONGS PODCASTsGENRES COMPOSERSretour au début)

3 Choisissez la plage souhaitatione.

Répétez cette étape jusqu'à ce que la plage souhaïée soit désisie.

• Si le menu sélectionné contient beaucoup de plages, vous pouvez effectuer une recherche rapide de la plage souhaitée en tournantrapidement la molette de commande.

Sélection des modes de lecture

Applicable sous

uniquely.

Vou pouvez selectionner un des modes de lecture suivants à la fois.

1

Appuyez sur 1 pour REPEAT.
Appuyez sur 2 pour RANDOM.
Appuyer de nouveau pour quitter.

2

REPEAT

ONE RPT	Fonctionne de la même façon que la fonction "Répéter Un" pour iPod.
ALL RPT	Fonctionne de la même façon que la fonction "Répéter Tous" pour iPod.

RANDOM

RND OFF	Annule la lecture aléatoire.
SONG RND	Fonctionne de la même façon que la fonction "Aléatoire Morceaux" pour iPod.
ALBUM RND	Fonctionne de la même façon que la fonction "Aléatoire Albums" pour iPod.

• "ALBUM RND" n'est pas applicable à certains iPod/iPhone.

Appareils extérieurs

Pour plus d'informations, reférez-vous aussi aux instructions fournies avec les apparciels extérieurs.

Lecture d'un apparéil extérieur à partir de l'entrée auxiliaire avant/ arrrière (Front/Rear AUX)

1 Connectez sur F-AUX sur le panneau de commande et/ou sur R-AUX sur le panneau arrêté.
2 Regler la source si nécessaire.

3 Appuyez sur MENU pour quitter.

3 Choisissez < F - AUX> ou < R - AU X>

4 Mettez l'appareil connecté sous tension et démarrez la lecture de la source.

Il est recommandé d'utiliser une mini fiche stéreo munie d'une fiche à 3 connecteurs pour oblirer une sortie audio optimum. Autrement, il est possible que le son soit interrompu ou indistinct pendant l'utilisation d'un apparéil extérieur.

Bluetooth®

Pour les opérations Bluetooth, il faut connecter l'adaptateur Bluetooth, KS-BTA100 (vendu séparation) à la prise d'entrée auxiliaire (R-AUX/BT ADAPTER) à l'arrête de cet apparéil. (Manuel d'installation/raccordement)

• KS-BTA100 n'est pas disponible dans certains pays. Veuillez contacter le revendeur à qui vous ave acheté cet appariel.
• L'opération peut différer en fonction du périphérique Bluetooth connecté. Pour plus d'informations, reférez-vous aussi aux instructions fournies avec le périphérique.

KS-BTA100

Preparation

Pour plus d'informations sur l'enregistrement et l'utilisation du périphérique Bluetooth, reférez-vous au manuel d'instruction fourni avec KS-BTA100.

1 Enregistrement (pairage) d'un apparéil Bluetooth avec le KS-BTA100.
2 Changez les réglages de cet apparéil.

(Maintenance pressée)

→

3 Appuyez sur MENU pour quitter.

Réglages de la luminosité

Vous pouvez selectionner la luminosité de votrechioir pour , < DISP ZONE> séparation.

1

• Le bouton de luminosité n'est disponible que pour KD-R432/KD-R431.
• Pour KD-R531, page 12.

2

BUTTON ZONE	BUTTON 00 à 31
DISP ZONE	DISP 00 à 31

3 Appuyez sur MENU pour quitter.

Réglages du son

Sélection du son prérégle

Vous pouvez selectionner un mode sonore preréglé pour chaque source,adapté à votre genre de musique.

Appuyez plusieurs fois sur le bouton.

DYNAMIC VOCAL BOOST BASS BOOST

USER FLAT NATURAL (retour au début)

Mémorisation de vos réglages

Égaliseur simple

Pendant l'écoute, vous pouvez ajuster le niveau du caisson de grave et le niveau de tonality du mode sonore choisi.

1

(Maintenance pressée)

2 Ajustez le niveau.

(Réglage initial : [XX])

SUB.W*	00 à 08 [08]
BASS LVL **	-06 à +06 [+05]
MID LVL	-06 à +06 [00]
TRE LVL	-06 à +06 [+05]

Les réglages sont mémorisés et est activé.

• Disponible uniquement quand est régle sur . (« page 13)

** Disponible uniquement quand est régé sur . (13)

Égaliseur pro

1

2

3

Ajustez les éléments sonores de la tonalité sélectionnée.

BASS
(Réglage initial: [XX])

Fréquence	60/80/[100]/200 Hz
Niveau	LVL -06 à +06 [+05]
Q	[Q1.0]/Q1.25/Q1.5/Q2.0

MIDDLE

Fréquence	0.5/[1.0]/1.5/2.5 kHz
Niveau	LVL -06 à +06 [00]
Q	Q0.75/Q1.0/[Q1.25]

TREBLE

Fréquence	10.0/[12.5]/15.0/17.5 kHz
Niveau	LVL -06 à +06 [+05]
Q	[Q FIX]

4 Repetez les étapes 2 et 3 pour ajuster les autres tonalités.

Les réglages sont mémorisés et est activé.

5 Appuyez sur MENU pour quitter.

Utilisation des menus

1 (Maintenez pressee)

Si aucune opération n'est effectuee pendant environ 60 secondes, l'opération est annulée.

3 Répéter l' étape 2 si nécessaire.

• Pour revenir au menu précédent, appuyez sur
• Pour quitter le menu, appuyez sur DISP ou MENU.

Article de menu		Réglages pouvant êtreCHOISIS (Réglage initial : [XX])
DEMO		Pour les réglages, page 4.
CLOCK	CLOCK SET
	24H/12H
CLOCK ADJ *1 (Réglage de l'horloge)		[AUTO] : l'horloge intégrée est synchronisée avec les données d'horloge reçues de la station FM Radio Data System. OFF: annulation.
DIMMER	DIMMER SET	Sélectionne l'éclairage de l'affichage et des boutons ajusté dans le réglage <BRIGHTNESS>. [AUTO] : bascule entre les réglages Jour et Nuit lorsque vous activez/désactivez les phares de la voiture. *2 ON : sélectionne les réglages Nuit. OFF: sélectionne les réglages Jour.
	BRIGHTNESS *3	DAY/NIGHT : paramètres de luminosité pour l'éclairage de jour et de nuit de l'affichage et du bouton. BUTTON ZONE/DISP ZONE : règle les niveaux de luminosité 00-31.
DISPLAY	SCROLL *4	[ONCE] : fait defiler une fois les informations affichées. AUTO : repête le défillement (à 5 secondes d'intervalle). OFF: annulation.
	TAG DISPLAY	[ON] : affiche les informations des BALISES lors de la lecture de plages MP3/WMA. OFF: annulation.
PRO EQ		Pour les réglages, page 11.

1 Prend effet uniquement quand les données d'horloge sont reçues.
2 La connexion du fil de commande de l'éclairage est requise. (Référez-vous au "Manuel d'installation/raccordement"). Ce réglage peut ne pas fonctionner correctement sur certains vehicules (en particulier sur ceux qui possèdent une bague de commander de gradation). Dans ce cas, changez le réglage sur autre que .
3 Réglage initial : DAY (BUTTON ZONE [25], DISP ZONE [31])/NIGHT (BUTTON ZONE [9], DISP ZONE [12])
4 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparait à leur place) sur l'affichage.

Article de menu		Réglages pouvant être choisis (Réglage initial : [XX])
AUDIO	FADER *5*6	R06 — F06 [00] : ajusté la balance de sortie avant-arrêté des enceintes.
	BALANCE *6	L06 — R06 [00] : ajusté la balance de sortie gauche-droite des enceintes.
	LOUD (Volume)	ON : accentue les basses et hautes fréquences pour produit un son plus équilibré aux faibles niveaux de volume. [OFF] : annulation.
	VOL ADJUST (Réglage du volume)	-05 — +05 [00] : prérégle le niveau d'ajustement du volume de chaque source, en comparaison avec le niveau de volume FM. Avant un ajustement, choisissez la source que vous souhaitez ajuster. ("VOL ADJ FIX" apparait si "FM" est sélectionné.)
	L/O MODE (Mode de sortie de ligne)	Choisissez ce réglage si les prises REAR/SW sont utilisées pour connecter les enceintes ou le caisson de grave (à travers un amplificateur externe). SUB.W : caisson de grave [REAR] : enceintes
	SUB.W *7 (Caisson de grave)	OFF : annulation. [ON] : activé la sortie du caisson de grave.
	SUB.W LPF *8 (Filtre passe bis de caisson de grave)	LOW 55Hz/MID 85Hz/[HIGH 120Hz] : les signaux audio avec des fréquences inférieures à 55 Hz/85 Hz/120 Hz sont envoyés sur le caisson de grave.
	SUB.W LEVEL *8 (Niveau de caisson de grave)	00 — 08 [08] : ajusté le niveau de sortie du caisson de grave.
	HPF *8 (Filtre passe haut)	ON : met en service le filtre passer haut. Les signaux BASse fréquence sont coupés des enceintes avant/arière. [OFF] : met hors service. (Tous les signaux sont envoyés aux enceintes avant/arière.)
	BEEP (Tonalitye de touche)	[ON]/OFF : met en ou hors service la tonalité des touches.
	TEL MUTING *9 (Sourdine de téléphone)	ON : coupe le son pendant l'utilisation d'un téléphone portable (non connecté par le KS-BTA100). [OFF] : annulation.
	AMP GAIN *10 (Gain d'amplificateur)	LOW POWER : VOLUME 00 — VOLUME 30 (Choisissez ce réglage si la puissance maximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage des enceintes.) [HIGH POWER] : VOLUME 00 — VOLUME 50

5 Si vous utilisez un système à deux enceintes, réglez le niveau du fader sur "00".
6 L'ajustement ne peut pas affecter la sortie du caisson de grave.
7 Est affché unquivalent quand < L / O MODE> est regle sur < SUB.W> .
8 Est affché uniquement quand est régèle sur .
9 Ce réglage ne fonctionné pas si est besoin pour de .
10 Le niveau de volume change automatiquement sur "VOLUME 30" si vous reglez sur quand le niveau de volume est plus haut que "VOLUME 30".

Utilisation des menus

Article de menu		Réglages pouvant être choisis (Réglage initial : [XX])
TUNER	SSM	Pour les réglages, page 6. (Est affchéé uniquement quand la source "FM").
	AF-REG *11	Pour les réglages, page 7.
	NEWS-STBY *11 (Attente d'informations)	ON/[OFF] : met en ou hors service de l'atte de réception d'informations. (Est affchéé uniquement quand la source "FM") (page 7)
	P-SEARCH *11 (Recherche de programme)	SEARCH ON/[SEARCH OFF] : met en ou hors service la recherche de programme (si <AF-REG> est régle sur <AF ON> ou <AF-REG ON>).
	MONO (Mode monaural)	Affchéé uniquement quand la source est "FM". [MONO OFF] : activé la réception FM stéréo. MONO ON : améliore la réception FM, mais l'effect stéréo est perdu.
	IF BAND (Bande de fréquence intermédiaire)	[AUTO] : augmente la sélectivité du tuner pour réduire les interférences entre les stations adjacentes. (L'effect stéréo peut être perdu.) WIDE : il y a des interférences des stations adjacentes, mais la qualité du son n'est pas dégradée et l'effet stéréo est conservé.
	RADIO TIMER	Pour les réglages, page 6.
IPOD SWITCH (Commande d'un iPod/iPhone)		[HEAD MODE]/IPOD MODE/EXT MODE : pour les réglages, page 9. (Est affchéé uniquement quand la source "USB-IPOD"). (KD-R531 uniquement)
SRC SELECT	AM *12	[ON]/OFF : met en ou hors service "AM" dans la sélection de la source.
	F-AUX *12 (Entrée auxiliaire avant)	[ON]/OFF : met en ou hors service "F-AUX" dans la sélection de la source.
	R-AUX *12 (Entrée auxiliaire arrêté)	ON/OFF : met en ou hors service "R-AUX" dans la sélection de la source. [BT ADAPTER] :CHOISIT SI LA prise d'entree auxiliary arrêté est connectée à l'adaptateur Bluetooth, KS-BTA100 (page 10). Le nom de la source changera à "BT AUDIO".

11 Uniquement pour les stations FM Radio Data System.
12 Affché uniquement lorsque l'appareil se trouve dans une source autre que la source correspondante "AM/F-AUX/R-AUX/BT AUDIO".

Télécommande

Il est possible de contrôler cet apparéil à la distance, tel qu'indiqué ici (avec une télécommande vendue en option). Nous vous recommendons d'utiliser la télécommande RM-RK52 avec votre apparéil.

Remplacement de la pilebouton au lithium

• Si la télécommande perd de son efficacité, remplacez lapile.

Attention:

• Danger d'explosion si la pile est remplacede de façon Incorrecte. Remplacez-la uniquement avec le meme type de pile ou un type équivalent.
• Les piles ne doivent enaucun cas etre exposées à une chaleur excessive (lumière du soleil, feu, etc.).

Avertissement :

• N'installez pas une autre pile qu'une CR2025 ou son équivalent.
• Ne laissez pas la télécommande dans un endroit (tel que le tableau de bord) exposé à la lumière directe du soleil pendant longtemps.
• Conservez la pile dans un endroit hors d'atteinte des enfants.
• Ne rechargez pas, ne court-circuitez pas, ne chauffez pas lapile ni ne la jeter dans un feu.
• Ne laïsez pas la pile avec d'autres objets métalliques.
• Ne piquez pas la pile avec des ciseaux ou d'autres objets similaires.
• Isolez la pile en l'envelloppant d'un ruban lors de son dépôt ou rangement.

Utilisation de la télécommande

• Dirigez la télécommande directement sur le capteur de télécommande de apparéil.
• N'EXPOSEZ PAS le capteur de télécommande à une forte lumière (lumière directe du soleil ou éclairage artificiel).

Capteur de télécommande

1 Coupe le son ou met sur pause la lecture. Appuyez de nouveau pour annuler la sourdine ou reprendre la lecture.
2 • Sélectionne une station prérégée.
- Sélectionne le dossier MP3/WMA.

3 Ajusté le niveau de volume.
4 Sélectionne les modes sonores préreglés.
5 Choisit la source.
6 Recherche les stations automatique. (Appuyez sur la touche)
- Recherche les stations manuellement. (Maintenez pressée)
- Choisit une plage.
- Avance ou recule rapidement la plage. (Maintenez pressée)

Cet apparéil est équipé d'un fonction de télécommande de volant. Pour plus d'informations, reférez-vous aussi aux instructions fournies avec l'adaptateur de télécommande.

Informations complémentaires

A propos des disques

Cet apparéil ne peut dire que les CD suivants :

DIGITAL AUDIO

DIGITAL AUDIO

Reosdable

DIGITAL AUDIO

Polwritable

Cet apparéel peut réproduire les disques multisession; mais les sessions non fermée sont sautées lors de la lecture.

Disques non pris en charge

Disques qui ne sont pas ronds.
- Disques avec des colorations sur la surface d'enregistrement ou disques sales.
- Disque enregistrable/reinscriptible qui n'a pas eté finalisé. (Pour plus d'informations sur la finalisation du disque, reportez-vous au logiciel utilisé pour graver le disque et au mode d'emploi dugraveur de disque.)
- CD de 8 cm. Essayer d'insérer un disque à l'aide d'un adaptateur peut entrainer un dysfonctionnement de l'appareil. Il peut aussi y avoir des problèmes pour éjecter le disque s'il est inséré.

Manipulation des disques

• Ne pas toucher la surface d'enregistrement du disque.
• Ne pas coller de ruban adhesif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhesif collé dessus.
• N'utiliseç�除 un accessoire pour le disque.
• Nettoyez le disque en partant du centre vers l'extérieur.
• Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N'utilise aucun solvent.
• Pour-retirer les disques de cet apparéil, tirez-les horizontallyment.
• Retirez les Bavures du bord du trou central du disque avant d'insérer un disque.

Lecture de disques à double face

La face non DVD d'un disque à "DualDisc" n'est pas compatible avec le standard "Compact Disc Digital Audio". Par consécut, l'utilisation de la face non DVD d'un disque à double face sur cet apparéil n'est pas recommandée.

À propos des fichiers audio

Fichiers compatibles

• Extensions de fichiers: MP3(.mp3), WMA(.wma)

• Débit binaire :

MP3:8kbpsà320kbps

WMA:32kbpsà192kbps

• Fréquence d'échantillonnage :

Fichiers à début binaire variable (VBR). (La durée écoulée des fichiers VBR ne s'affichera pas correctement.)

Fichiers incompatibles

Fichiers MP3:

-codé au format MP3i et MP3 PRO

-codés dans un format inapproprié

-codé avec une couche 1/2

Fichiers WMA:

-codes au format sans perte (lossless), professionnel et vocal

• avec un format non basé sur Windows Media® Audio

• protégé contre la copie avec DRM

• Fichiers qui contiennent des données telles que AIFF, ATRAC3, etc.

Nombre maximum de caractères par nom de fichier/dossier

Varie en fonction du format du disque utilisé (compend les 4 caractères de l'extension—<.mp3> ou ).

ISO 9660 Niveau 1 et 2: 64 caractères
Romeo:64 caractères
Joliet:32caractères
- Nom de fichier long Windows : 64 caractères

Autres

Cet apparéel peut affché les balises WMA et ID3, version 1,0/1,1/2,2/2,3/2,4 (pour MP3).
- La fonction de recherche fonctionne mais la vitesse de recherche n'est pas constante.

À propos du périphérique USB

• Lors de la connexion avec un cable USB, utilisez un cable USB 2.0.
• You ne pouvez pas connecter un ordinateur ou un disque dur portable à la prise d'entrée USB de l'appareil.

• Connectez uniquement un périphérique USB à la fois à cet apparéil. N'utilise pas de nœud de raccordement USB.

• Les périphériques USB munis de fonctions spéciales telles que des fonctions de protection des données ne peuvent pas etre utilisés avec cet apparell.

• N'utilisez pas un périphérique USB avec 2 partitions ou plus.
• Cet apparéil ne peut pas reconnaître les périphériques USB dont l'alimentation n'est pas de 5 V et dépasse 1 A.
• Il se peut que cet apparéil ne reconnaissse pas la carte mémoire insérée dans le lecteur de carte USB.
• Il se peut que cet apparéil ne puisse pas réproduire correctement des filchiers d'un périphérique USB quand celui-ci est connecté à l'aide d'un cordon prolongateur.
• En fonction de la forme du périphérique USB et du port de connexion, il se peut que certains périphériques USB ne puisent pas être connectés correctement ou que la connexion soit l'âche.
• Le fonctionnement et l'alimentation peuvent ne pas fonctionner comme prévu pour certains périphériques USB.

• Nombre maximum de caractère pour :

• Noms de dossier : 63 caractères

• Noms de fichier : 63 caractères
  Balises MP3 : 60 caractères
  Balises WMA : 60 caractères

Cet apparéil peut reconnaître un maximum de 65 025 fichiers, 255 dossiers (255 fichiers par dossier y compris les dossiers sans fichier) et 8 hierarchies.

Attention

• Ne déconnectez puis ne reconnectectez pas le périphérique USB répertitivement pendant que "READING" apparait sur l'affiche.
• Un choc electrostatique à la connexion d'un périhérique USB peut causeer une lecture anormale du périhérique. Dans ce cas, déconnectez le périhérique USB puis réinitialiser cet apparéel et le périhérique USB.
• Ne laissez pas un périphérique USB dans une voiture, exposé à la lumière directe du soleil, ou à une température élevée. Ne pas respecter ces précautions peut entraîner des déformations ou des dommages à l'appareil.

À propos d'iPod/iPhone

• iPod/iPhone qui peuvent être raccordés à cet apparéil :

• iPod touch (4e Génération)

• iPod touch (3e Génération)

• iPod touch (2e Génération)
• iPod touch (1e Génération)
• iPod classic
• iPod avec video (5e Génération)*
• iPod nano (6e Génération)
• iPod nano (5e Génération)
• iPod nano (4e Génération)
• iPod nano (3e Génération)
• iPod nano (2e Génération)
• iPod nano (1e Génération)*
• iPhone 4S
• iPhone 4
• iPhone 3GS
• iPhone 3G

• iPhone
  */ ne sont pas applicables.

• Il n'est pas possible de parcourir les fischiers video sur le menu "Videos" en mode

  .
• L'ordre des morceaux affichés sur le menu de scélection de cet apparéil peut être différent de celui de iPod.
• Lors de l'utilisation d'un iPod/iPhone, certaines opérations peuvent ne pas être réalisées correctement ou comme prévues. Dans ce cas, consultez le site Web JVC suivant : http://www3.jvckenwood.com/english/car/index.html (Site web en anglais uniquement).

Notification de marque de commerce et de licence

Symptôme	Remède/Cause
Généralités
Pas de son, son coupé ou bruit statique.	• Vérifiéz les cordons, l'antenne et les connexions du cable.• Vérifiéz l'état du disque, le périphérique connecté et les plages enregistrées.
"MISWIRING CHK WIRING THEN RESET UNIT"/"WARNING CHK WIRING THEN RESET UNIT" apparait sur l'affichage et aucune opération ne peut être réalisée.	Assurez-vous que les prises des fils d'enceinte sont correctement recouvertes de ruban isolant avant de réinitialiser l'appareil. (14) page 3)Si le message ne disparait pas, consultez votre revendeur d'autoradio JVC ou la société qui fabrique les kits.
Cet apparéil ne fonctionne pas du tout.	Réinitialisé l' apparéil. (14) page 3)
Impossible de sélectionner la source.	Cochez le réglage <SRC SELECT>. (14) page 14)
Les caractères corrects ne sont pas affchéés (ex.: nom de l'album).	Cet apparéil peut uniquement afficher les lettres (majuscules), les chiffres et un nombre limite de symboles.
FM/AM
Le prérglage automatique SSM ne fonctionné pas.	Mémorises les stations manuellement.
CD/USB/iPod/iPhone
"PLEASE" et "EJECT" apparaisent alternatively sur l'affichage.	Appuyez sur [▲], puis inséréz le disque correctement.
"IN DISC" apparait sur l'affichage.	Le disque ne peut pas être éjecté correctement. Assurez-vous que rien ne bloque la fente d'insertion.
"READING" continue de clignoter sur l'affichage.	• Un temps d'initialisation plus long est requis. N'utilise pas trop de niveaux de hierarchie et de dossiers.• Réinsérer le disque ou rattaché le périphérique USB.
Les plages/dossiers ne sont pas reproduites dans l'ordre prévu.	L'ordre de lecture est déterminé par le nom du fichier (USB) ou par l'ordre dans lequel les fichiers ont été enregistrés (disque).
La durée de lecture écoulée n'est pas correcte.	Cela se produit quelque fois pendant la lecture. C'est causé par la façon don't les plages ont été enregistrées sur le disque.
"Not SUPPORT" apparait sur l'écran et la plage est sautée.	Vérifiéz si la plage est dans un format compatible.
• CANNOT PLAY" clignote sur l'affichage.L'apparéil ne peut pas détecter le périphérique connecté.	• Vérifiéz si le périphérique connecté est compatible avec cet apparéil. (USB: 14) page 19) (iPod/iPhone: 14) page 17)Assurez-vous que le périphérique contienne des fichiers dont les formats sont compatibles. (14) page 16)Rattaché le périphérique.
L'iPod/iPhone ne peut pas être mis sous tension ou ne fonctionne pas.*	• Vérifiéz la connexion entre cet apparéil et l'iPod/iPhone.• Détaché et réinitialisé l'iPod/iPhone en réalisant un redémarrage à froid. Pour plus d'informations sur la réinitialisation de l'iPod/iPhone, reférez-vous au manuel d'instruction de votre iPod/iPhone.• Vérifiéz si le réglage <iPod SWITCH> est correct. (14) page 9)

• Pour KD-R531 uniquement.

Spécifications

SECTION DE L'AMPLIFICATEUR AUDIO

Puisance de sortie maximum	50 W par canal
Puisance de sortie en mode continu (RMS)	20 W par canal pour 4Ω, 40 Hz à 20 000 Hz avec moins de 1% de distorsion harmonique totale.
Impédance de charge	4Ω (4Ω à 8Ω admissible)
Réponse en fréquence	40 Hz à 20 000 Hz
Rapport signal sur bruit	70 dB
Niveau de sortie de ligne, niveau de sortie du caisson de grave/Impédance	2,5 V/20 kΩ en charge (pleine échelle)
Impédance de sortie	≤ 600Ω

SECTION DU TUNER

FM	Plage de fréquences	87,5 MHz à 108,0 MHz
	Sensibilité utilis	9,3 dBf (0,8 μV/75Ω)
	Sensibilité utilis à 50 dB	16,3 dBf (1,8 μV/75Ω)
	Sélectivité de canal alterné (400 kHz)	65 dB
	Réponse en fréquence	40 Hz à 15 000 Hz
	Déparation stéroyo	40 dB
AM	Plage de fréquences	MW : 531 kHz à 1 611 kHz LW : 153 kHz à 279 kHz
	Sensibilité/Sélectivité	MW : 20 μV/40 dB, LW : 50 μV

SECTION DU LECTEUR CD

Système de détention du signal	Capteur optique sans contact (laser semi-conducteur)
Nombre de canaux	2 canaux (stéRéo)
Réponse en fréquence	5 Hz à 20 000 Hz
Rapport signal sur bruit	98 dB
Pleurage et scintillagement	Inférieur à la limite mesurable

SECTION USB

Standard USB	USB 1.1, USB 2.0
Vitesse de transfert de données (Full Speed)	Max. 12 Mbps
Périphériques compatibles	À mémoire de grande capacité
Système de fichiers compatible	FAT 32/16/12
Format audio compatible	MP3/WMA
Courant d'alimentation maximum	CC 5 V = 1 A

GÉNÉRALITÉS

Alimentation (tension de fonctionnement)		CC 14,4 V (11 V à 16 V admissibles)
Système de mise à la masse		Masse négative
Températures de fonctionnement admissibles		0°C à +40°C
Dimensions(L × H × P)	Taille d'installation	environ 182 mm × 52 mm × 158 mm
	Taille du panneau	environ 188 mm × 59 mm × 14 mm
Masse		1,2 kg (sans les accessoires)

Sujet à changement sans notification.

Vous avez des PROBLÉMES de fonctionnement?

Réinitialisez votre apparéil

Référez-vous à la page intitulée Comment réinitialiser votre apparéil
