Type de produit	Plaque de cuisson encastrable
Marque	BRANDT
Modèle	HFE75X1G
Dimensions (L x P x H)	560 x 510 x 55 mm
Dimensions de découpe (L x P)	560 x 490 mm
Poids net	9,5 kg
Alimentation	230 V / 50 Hz
Puissance totale	7400 W
Nombre de foyers	4
Type de cuisson	Induction
Commande	Tactile
Sécurité enfant	Oui
Détection de casserole	Oui
Arrêt automatique	Oui
Indicateur de chaleur résiduelle	Oui
Nettoyage	Nettoyant doux, pas de nettoyeur vapeur
Distance minimale aux parois	5 cm
Classe de protection thermique	Y
Pièces détachées fournies	Plaque signalétique supplémentaire
Garantie	2 ans

FOIRE AUX QUESTIONS - HFE75X1G BRANDT

Comment installer la plaque de cuisson BRANDT HFE75X1G ?

L'installation doit être réalisée par un professionnel qualifié. La plaque se pose dans un découpe de 560 x 490 mm. Utilisez les 6 languettes de serrage fournies pour fixer la plaque. Respectez une distance d'au moins 5 cm des parois latérales et arrière. Le branchement électrique se fait via un boîtier de commande ou un four encastrable compatible.

Quels sont les ustensiles de cuisine compatibles avec cette plaque induction ?

Utilisez des casseroles et poêles à fond magnétique (acier, fonte, émaillé). Vérifiez avec un aimant : s'il adhère, l'ustensile est compatible.

Comment nettoyer la plaque en toute sécurité ?

Utilisez un chiffon doux et un nettoyant doux. Ne jamais utiliser de nettoyeur vapeur ni de produits abrasifs. Attendez que la plaque soit froide avant de nettoyer.

La plaque s'arrête automatiquement. Est-ce normal ?

Oui, la plaque est équipée d'un arrêt automatique de sécurité. Si une zone reste allumée trop longtemps sans détection de casserole ou si la température devient excessive, elle s'éteint automatiquement.

Que signifie le indicateur de chaleur résiduelle ?

Un voyant lumineux indique que la zone de cuisson est encore chaude après utilisation. Ne touchez pas la surface tant que cet indicateur est allumé.

Puis-je installer la plaque au-dessus d'un four ?

Oui, mais vérifiez la compatibilité avec votre four. La plaque doit être couplée électriquement avec un four ou un boîtier de commande compatible. Consultez le tableau de combinaison fourni avec le four.

Comment activer la sécurité enfant ?

La plaque dispose d'une fonction verrouillage enfant. Consultez la notice pour la procédure exacte (généralement en maintenant le bouton de verrouillage enfoncé quelques secondes).

Que faire en cas de code d'erreur affiché ?

Notez le code d'erreur. Éteignez et rallumez la plaque. Si l'erreur persiste, contactez le service après-vente BRANDT.

La plaque chauffe-t-elle rapidement ?

Oui, la technologie induction assure une montée en température très rapide et une grande précision de réglage.

Où se trouve la plaque signalétique ?

Une plaque signalétique est fixée sous l'appareil. Une seconde plaque autocollante est fournie pour être collée dans la notice d'installation afin de toujours avoir les informations à portée de main.

MODE D'EMPLOI HFE75X1G BRANDT

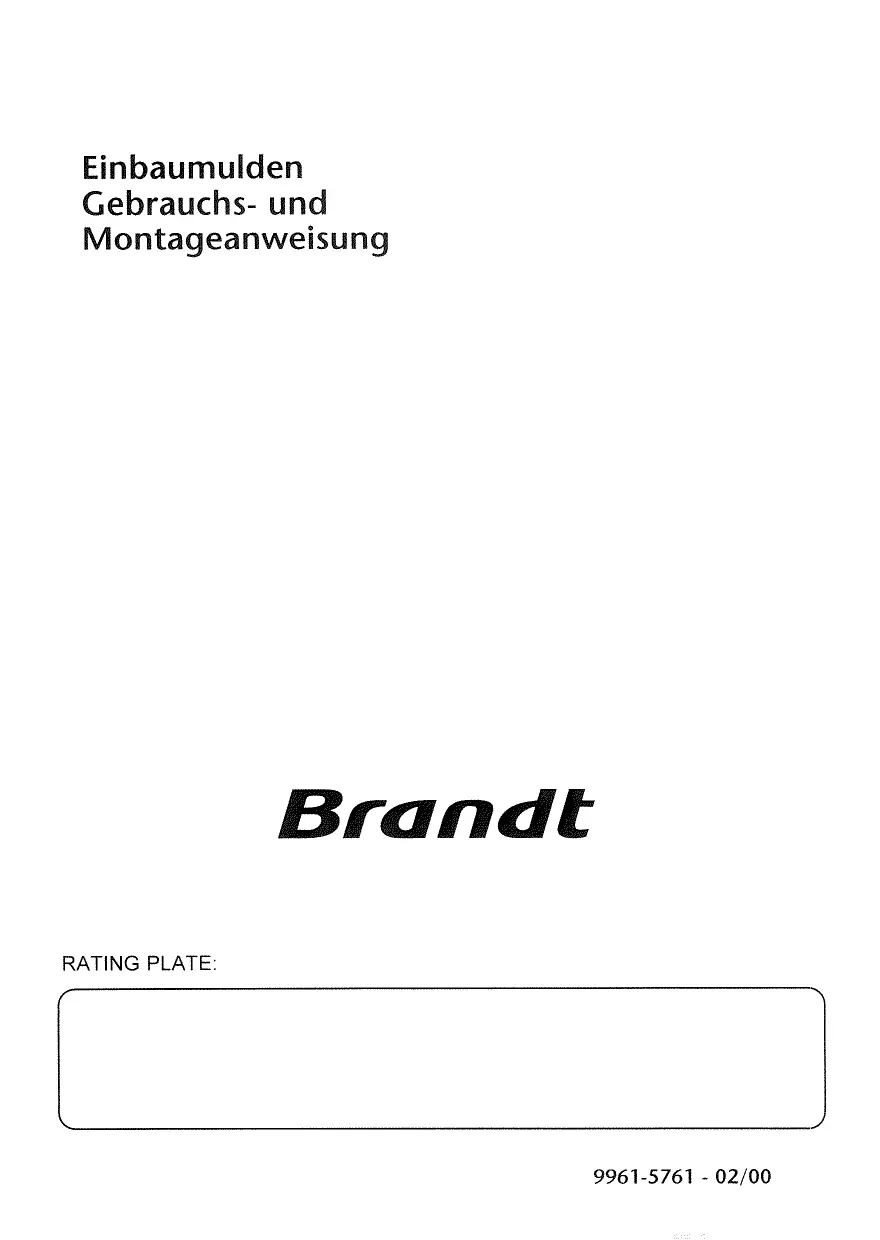

Einbaumulden Gebrauchs- und Montageanweisung

Brandt

RATING PLATE:

Deutsch

Diese Einbau-Kochmulde ist zum Einsetzen in einen Ausschnitt einer Arbeitsplatte eines Küchenmöbels vorgesehen. Sie wird mit einem darunter angeordneten Einbauherd oder Schaltkasten elektrisch gekoppelt.

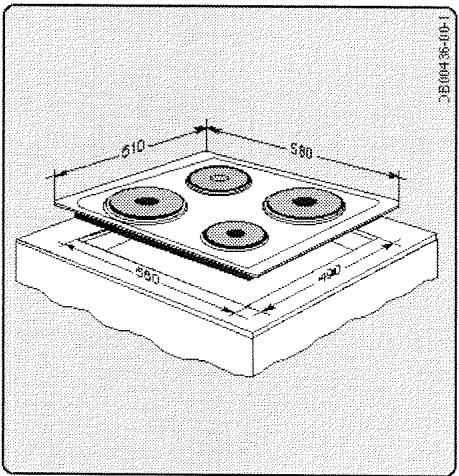

510 580 560 420 DB00436-04-1

Die Koppelung mit dem Herd oder Schaltkasten darf nur von einer geschulten Fachkraft durchgeführt werden. Im übrigen ist für einen ordnungsgemäßen Einbau und Betrieb - entsprechend dieser Anleitung - nach dem Elektrotechnikgesetz auch der Benützer des Gerätes verantwortlich.

Das Gerät wurde nach Wärmeschutzklasse "Y" geprüft, was bedeutet, daß an einer Seitenwand und an der Rückwand beliebig hohe Wände angestellt werden dürfen, an der anderen Seitenwand jedoch nur Geräte oder Möbel von höchstens gleicher Höhe.

Abstand zu Rück- und Seitenwand mindestens 5cm

Montage:

Vor dem Einbau des Gerätes ist zu überprüfen, ob die Kombination mit dem gewählten Schaltkasten oder Einbauherd zulässig ist. Die Kombinationstabelle, die dem Schaltkasten oder Einbauherd beiliegt, gibt darüber Auskunft.

1. Einbaukochmulde von oben in den Ausschnitt der Arbeitsplatte einlegen. Dabei ist darauf zu achten, daß die Anschlußleitungen der Kochmulde nach vorne zum Schaltkasten bzw. zur Schalterblende des Herdes gerichtet sind.
2. Mit Hilfe von 6 Spannlaschen wird die Einbau-Kochmulde gegen die Arbeitsplatte gespannt, so daß das Dichtungsprofil ringsum auf der Arbeitsplatte gut anliegt.
3. Die elektrische Verbindung mit dem Herd oder Schaltkasten geschieht nach der Installionsanweisung, die diesen Geräten beiliegt.

Achtung:

Aus Sicherheitsgründen müssen die mitgelieferten Spannlaschen verwendet werden. Der Berührungsschutz ist erst durch die Montage sichergestellt!

Die Einbaukochmulde darf nur in eingebautem Zustand in Betrieb genommen werden. Die Oberflächen von Heiz- und Kochgeräten werden bei Betrieb heiß, daher Vorsicht, Kleinkinder grundsätzlich fernhalten.

Überhitzte Fette und Öle können sich entzünden! Speisen mit Fetten und Ölen (z. B. Pommes frites) dürfen daher nur unter Aufsicht zubereitet werden!

Es ist darauf zu achten, daß die Netzkabel von anderen Geräten (z.B. Handmixer) nicht die heiße Oberfläche der Einbaukochmulde berühren.

Lage der Spannlaschen

Bei der vorliegenden Mulde werden 6 Spannlaschen mit Befestigungskrallen verwendet, deren Lage aus den nachfolgenden Bildern zu entnehmen sind.

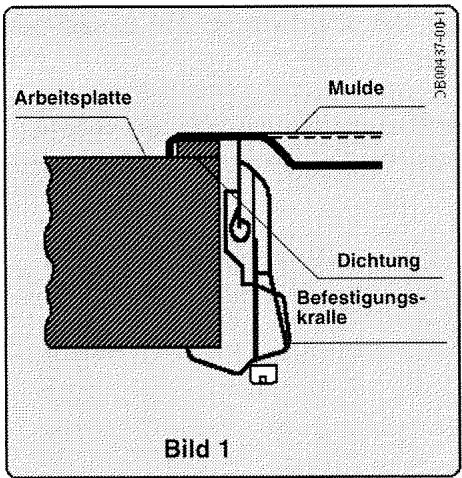

Arbeitsplatte Mulde Dichtung Befestigungskralle Bild 1

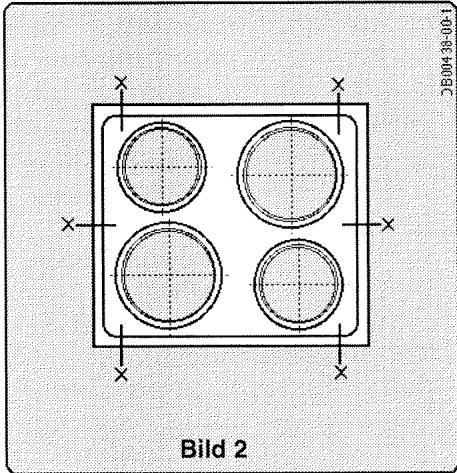

Technical drawing of a square frame with four circular cutouts, labeled 'Bild 2' at bottom (no other text or symbols)

Reinigungshinweis

Verwenden Sie zum Reinigen dieses Gerätes nur milde Reinigungsmittel.

Vermeiden Sie Scheuern und Kratzen. Die Verwendung von Dampfstrahlreinigern ist verboten, weil dabei Feuchtigkeit ins Gerät eindringen und dieses dadurch unsicher machen könnte.

Da das Typenschild auf Ihrem Gerät mit allen wichtigen Daten und Angaben nach dem Einbau nicht mehr zugänglich ist, haben wir Ihnen ein zweites Typenschild beigelegt. Dieses Typenschild ist selbstklebend und wir bitten Sie, es nach Abziehen der Schutzfolie in diese Einbauanweisung einzukleben. Im Servicefall haben Sie dann die wichtigsten Daten Ihres Gerätes immer rasch und einfach zur Hand.

TYPENSCHILD:

Empty rectangular frame with rounded corners (no text or symbols)

Spezielle Bestimmungen für den SEV in der Schweiz

D Entgegen der Hausinstallationsvorschriften des SEV, Ziffer 47330.1, darf das Kochfeld in brennbares Material eingebaut werden.

Teile, welche in den Raum unterhalb der Kochplatten hineinragen, müssen aus nichtbrennbarem Stoff sein oder einen Mindestabstand von 10 cm zu den Kochplatten-Unterkanten aufweisen.

Brennbare Wände und Decken müssen oberhalb der Kochflächen gemäß dem für das betreffende Kantonsgebiet zuständige feuerpolizeiliche Organ feuerhemmend verkleidet sein.
