MODE D'EMPLOI One EVOline
Lire attentivement avant l'installation et l'utilisation !
Conservez ce manuel pour référence future. Si vous continuez à utiliser le produit, veuillez joindre ces instructions à votre produit.
Explication des symboles
Danger de choc électrique
Consigne de sécurité/avertissement
Instructions d'utilisation et d'installation
Données techniques Version Prise
| VDE | CH | B/F | UK | DK | |
| Tension nominale V_AC | 230 | 230 | 230 | 230 | 230 |
| Courant nominal A | 16 | 10 | 16 | 5 | 13 |
| 16 | 13 | ||||
| Puissance d'entrée W | 3.600 | 2.300 | 3.600 | 1.150 | 2.990 |
| 3.600 | 2.990 |
Protection
| Degré de protection | I |
| Classe de protection | IP20 |
Version Chargeur USB * (en option)
| Tension V_DC | 5 |
| Courant de charge A_1 max | 2,1 |
| Courant de charge A_2 max | 1 |
| Consommation en mode veille W < 0,1 | |
Domaine fonctionnel et d'application
L'EVOline One est une prise de courant simple pour l'installation dans des meubles (rembourrés). Selon la version, L'EVOline One comprend une prise femelle ou jusqu'à deux modules données/multimédia. La version USB-Charger fournit un courant de charge allant jusqu'à 2,1 A. L'USB-Charger est un chargeur USB.
L'EVOline Square80 ne doit pas être recouvert.
Ne placez pas d'objets chauds, par exemple des pots, sur le Produit.
Le chargeur USB charge généralement tous les produits courants. La fonction de charge USB ne peut pas être garantie en raison de la multitude de fabricants et d'appareils sur le marché.
L'anneau avec couvercle ne peut pas être combiné avec une prise britannique (type G).
Montage uniquement par des personnes ayant des connaissances électrotechniques et de l'expérience dans le domaine de l'électrotechnique !*)
Une installation incorrecte peut mettre en danger les éléments suivants.
- Leur propre vie;
- la vie des utilisateurs du système électrique.
Une installation incorrecte peut entraîner de graves dommages matériels, par exemple à la suite d'un incendie. Vous pouvez être personnellement responsable des dommages corporels et matériels. Contactez un électricien !
- Les „5 règles de sécurité” à appliquer : Débrancher; empêcher toute reconnexion; vérifier qu'il n'y a pas de tension; mettre à la terre et court-circuiter; couvrir ou isoler les parties sous tension adjacentes; - Choix de l'outil approprié, de l'outil des instruments de mesure et, si nécessaire, des équipements de protection individuelle; - Évaluation des résultats des mesures; - Choix du matériel d'installation électrique pour assurer les conditions d'arrêt. - Classes de protection IP; - Type de réseau d'alimentation (système TN, système informatique, système TT) et les conditions de connexion qui en résultent; - Mise à zéro classique, mise à la terre de protection, mesures supplémentaires nécessaires, etc.
Toute modification du produit est interdite et annulera la garantie. Il existe un risque d'électrocution ou d'incendie !
Description fonctionnelle. avant utilisation :
Tenez compte du type d'installation ! Plusieurs produits électriques ne peuvent être connectés en série que s'ils sont intégrés dans l'installation fixe. L'utilisation des douilles sur le dessus du profilé n'est pas autorisée pour le raccordement d'autres douilles en série.
Les prises avec interrupteurs ne sont hors tension que lorsque le câble de raccordement est débranché.
Les déchets électroniques sont recyclables et ne doivent pas être jetés avec les déchets ménagers. Lorsque l'appareil a atteint la fin de sa durée de vie utile, il doit être éliminé dans les points de collecte municipaux conformément à la réglementation en vigueur. L'élimination par les ordures ménagères est interdite.
L'appareil ne doit être utilisé que dans des locaux secs et fermés.
Information de nettoyage
Un chiffon légèrement humide doit être utilisé pour le nettoyage, si nécessaire avec un produit de nettoyage doux.
Evoline®
Stand 01/2019
Technische
Anderungen
vorbenalten
4040 1830 0000
EVOline® Lochsäge | Hole Saw | Scie-cloche Bestellnummer | Order Number | No. de commande 1599 0911 3900 (∅ 54 mm)
EVOline® Ring / Deckel | Ring / Lid | Anneau / Couvercle

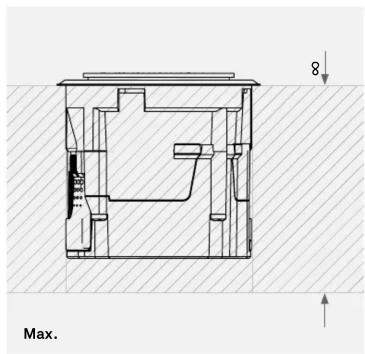

Materialstärke | Material thickness | Epaisseur du matériau

