Caractéristiques techniques	Multiprise EVOline Express Type 910 avec 4 prises de courant, 2 ports USB, protection contre les surtensions.
Dimensions	Longueur : 300 mm, Largeur : 70 mm, Hauteur : 50 mm.
Poids	1,2 kg.
Utilisation	Idéale pour les bureaux et les espaces de travail, permet de brancher plusieurs appareils simultanément.
Maintenance et réparation	Vérifier régulièrement l'état des prises et des câbles. En cas de dommage, contacter un professionnel pour la réparation.
Sécurité	Équipée d'un fusible de protection, conforme aux normes de sécurité électrique.
Informations générales	Garantie de 2 ans, disponible en plusieurs coloris, installation facile.

FOIRE AUX QUESTIONS - Express Type 910 EVOline

Quelle est la capacité maximale de la multiprise EVOline Express Type 910 ?

La capacité maximale de la multiprise EVOline Express Type 910 est de 16 A.

Comment installer la multiprise EVOline Express Type 910 ?

Pour installer la multiprise, suivez les instructions fournies dans le manuel d'utilisation en vous assurant de la fixer à une surface stable et de brancher le câble d'alimentation à une prise adéquate.

La multiprise EVOline Express Type 910 est-elle compatible avec les prises internationales ?

Non, la multiprise EVOline Express Type 910 est conçue pour être utilisée avec des prises de type européen (Type C et Type F).

Puis-je utiliser la multiprise EVOline Express Type 910 à l'extérieur ?

Non, la multiprise EVOline Express Type 910 est destinée à un usage intérieur uniquement. Ne l'utilisez pas dans des environnements humides ou à l'extérieur.

Comment puis-je nettoyer ma multiprise EVOline Express Type 910 ?

Pour nettoyer la multiprise, débranchez-la et utilisez un chiffon doux légèrement humide. Évitez d'utiliser des produits chimiques agressifs.

Que faire si la multiprise EVOline Express Type 910 ne fonctionne pas ?

Vérifiez d'abord que la multiprise est bien branchée et que l'alimentation est active. Si le problème persiste, testez avec un autre appareil pour identifier si la multiprise ou l'appareil est défectueux.

La multiprise EVOline Express Type 910 dispose-t-elle d'une protection contre les surtensions ?

Oui, la multiprise EVOline Express Type 910 est équipée d'une protection contre les surtensions pour protéger vos appareils connectés.

Est-ce que la multiprise EVOline Express Type 910 chauffe pendant l'utilisation ?

Il est normal que la multiprise chauffe légèrement pendant l'utilisation, mais si elle devient très chaude au toucher, débranchez-la immédiatement et vérifiez si elle est surchargée.

Y a-t-il une garantie pour la multiprise EVOline Express Type 910 ?

Oui, la multiprise EVOline Express Type 910 est généralement couverte par une garantie de 2 ans. Veuillez consulter votre preuve d'achat pour les détails.

MODE D'EMPLOI Express Type 910 EVOline

Lire attentivement avant l'installation et l'utilisation !

Conservez ce manuel pour référence future. Si vous continuez à utiliser le produit, veuillez joindre ces instructions à votre produit.

Explication des symboles

Danger de choc électrique

Consigne de sécurité/avertissement

Données techniques

	VDE	CH	B/F	UK	DK
Tension nominale V_AC	230	230	230	230	230
Courant nominal A	16	10	16	5	13
				13
Puissance d'entrée W	3.600	2.300	3.600	1.150	2.990
				2.990

Protection

Degré de protection	I
Classe de protection	IP20

Domaine fonctionnel et d'application

EVOline Express Type 910 est une prise multiple pour l'intérieur qui peut être montée en cascade via des connecteurs.

Le produit ne doit pas être recouvert.

Ne placez pas d'objets chauds, par exemple des pots, sur le produit.

Montage uniquement par des personnes ayant des connaissances électrotechniques et de l'expérience dans le domaine de l'électrotechnique !*)

Une installation incorrecte peut mettre en danger les éléments suivants

- Leur propre vie ;

- la vie des utilisateurs du système électrique.

Une installation incorrecte peut entraîner de graves dommages matériels, par exemple à la suite d'un incendie. Vous pouvez

être personnellement responsable des dommages corporels et matériels.

Contactez un électricien !

\*) En particulier, les éléments suivants sont nécessaires à l'installation Connaissances spécialisées requises :

- Les „5 règles de sécurité” à appliquer : Débrancher ; empêcher toute reconnexion ; vérifier qu’il n’y a pas de tension ; mettre à la terre et court-circuiter ; couvrir ou isoler les parties sous tension adjacentes ; - Choix de l’outil approprié, de l’outil des instruments de mesure et, si nécessaire, des équipements de protection individuelle ; - Évaluation des résultats des mesures ; - Choix du matériel d’installation électrique pour assurer les conditions d’arrêt. - Classes de protection IP ; - Type de réseau d’alimentation (système TN, système informatique, système TT) et les conditions de connexion qui en résultent ; - mise à zéro classique, mise à la terre de protection, mesures supplémentaires nécessaires, etc.

Toute modification du produit est interdite et annulera la garantie. Il existe un risque d'électrocution ou d'incendie !

Description fonctionnelle. Avant utilisation :

Tenez compte du type d'installation ! Plusieurs produits électriques ne peuvent être connectés en série que s'ils sont intégrés dans l'installation fixe. L'utilisation des douilles sur le dessus du profilé n'est pas autorisée pour le raccordement d'autres douilles en série.

Les prises avec interrupteurs ne sont hors tension que lorsque le câble de raccordement est débranché.

Les déchets électroniques sont recyclables et ne doivent pas être jetés avec les déchets ménagers. Lorsque l'appareil a atteint la fin de sa durée de vie utile, il doit être éliminé dans les points de collecte municipaux conformément à la réglementation en vigueur. L'élimination par les ordures ménagères est interdite.

L'appareil ne doit être utilisé que dans des locaux secs et fermés.

Information de nettoyage

Un chiffon légèrement humide doit être utilisé pour le nettoyage, si nécessaire avec un produit de nettoyage doux.

EV0line® Express Typ 910

Bedienungs- und Montageanleitung Operating and assembly instructions Instructions d'utilisation et d'installation

Lieferumfang | Box Contents | Contenu de la livraison

Les instructions d'utilisation et d'installation sont disponibles sur notre page d'accueil www.evoline.com/service/downloads.

Maße | Dimensions | Dimensions

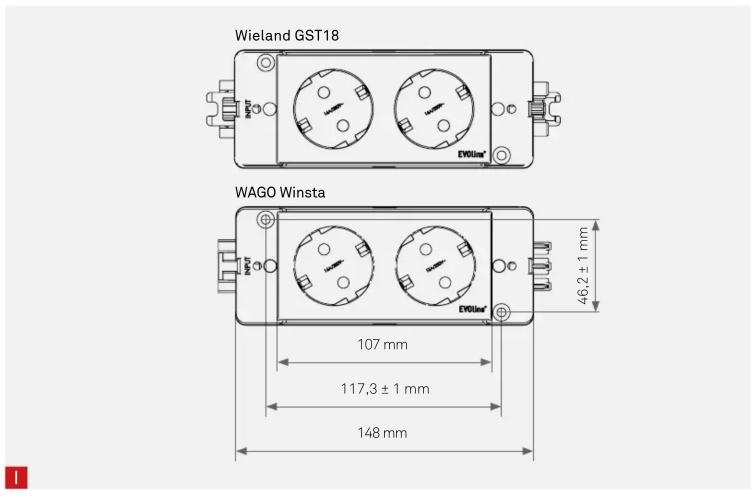

Wieland GST18 WAGO Winsta 107 mm 117,3 ± 1 mm 148 mm 46,2 ± 1 mm

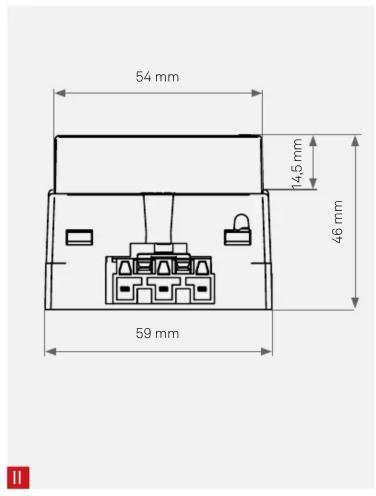

54 mm 14,5 mm 46 mm 59 mm

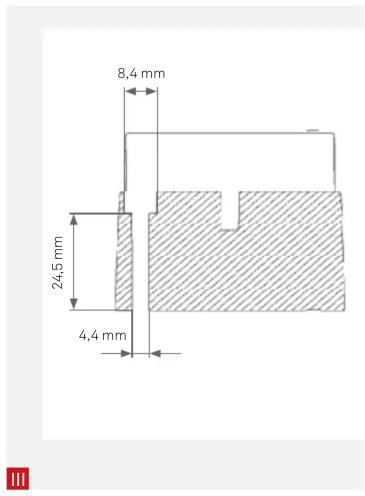

8,4 mm 24,5 mm 4,4 mm

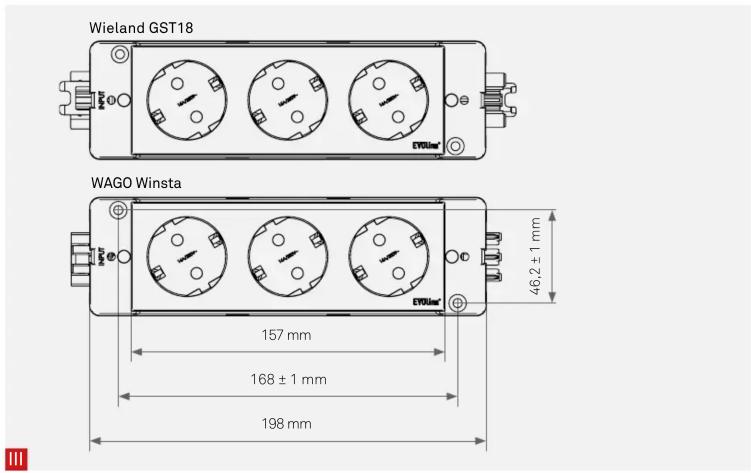

Wieland GST18 WAGO Winsta 157 mm 168 ± 1 mm 198 mm 46,2 ± 1 mm

Wieland GST18 WAGO Winsta 208 mm 218,3 ± 1 mm 249 mm 46,2 ± 1 mm IV

Steckverbindersysteme am Express Typ 910 | Connectors at Express Type 910 | Systèmes de connexion sur Express Type 910

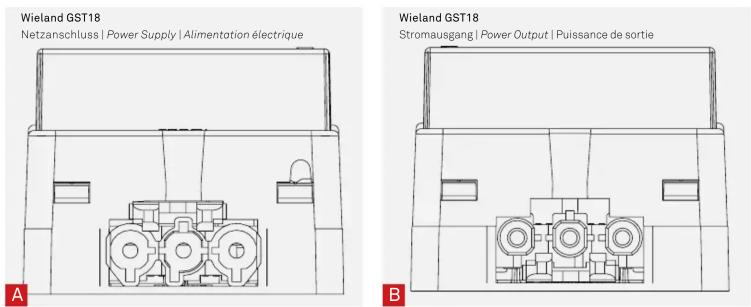

Wieland GST18 Netzanschluss | Power Supply | Alimentation électrique A Wieland GST18 Stromausgang | Power Output | Puissance de sortie B

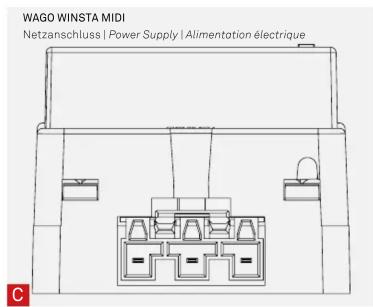

WAGO WINSTA MIDI Netzanschluss | Power Supply | Alimentation électrique

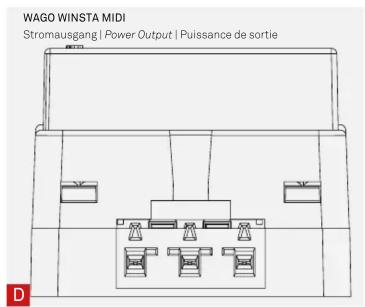

WAGO WINSTA MIDI Stromausgang | Power Output | Puissance de sortie D

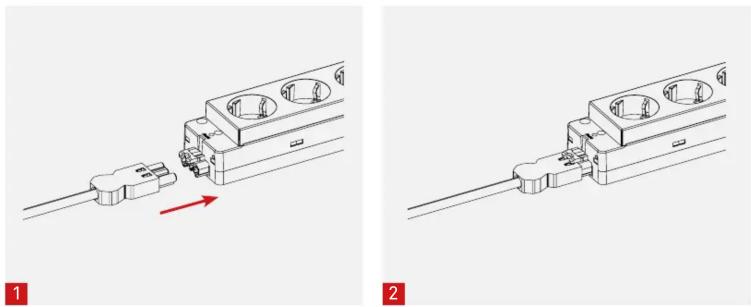

Anschließen des Netzanschlusskabels | Connecting the Power Supply Cable | Raccordement du câble d'alimentation électrique
