MK2167AV - Four à micro-ondes KITCHENAID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four à micro-ondes encastrable
Marque	KitchenAid
Modèle	MK2167AV
Dimensions (L x H x P)	68,6 cm x 43,2 cm x 45,7 cm (approximatives)
Dimensions de l'ouverture d'encastrement	Hauteur : 43,2 à 43,5 cm, Largeur : selon la trousse de garniture (68,6 cm ou 76,2 cm), Profondeur : min. 45,7 cm (avec prise affleurante)
Alimentation	120 V, 60 Hz, 15 ou 20 A, prise à 3 broches avec mise à la terre
Homologation	UL pour installation au-dessus de fours encastrés jusqu'à 76,2 cm de largeur
Fonctions principales	Cuisson par micro-ondes, décongélation, réchauffage
Sécurité	Mise à la terre obligatoire, alerte de sécurité dans le manuel
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas utiliser d'abrasifs
Pièces détachées	Disponibles auprès du fabricant ou d'un revendeur agréé
Réparabilité	Réparation par un technicien qualifié recommandée
Informations générales	Notice d'installation incluse, compatible avec trousse de garniture 27" ou 30"

FOIRE AUX QUESTIONS - MK2167AV KITCHENAID

Quelles sont les dimensions exactes du four à micro-ondes KitchenAid MK2167AV ?

Les dimensions approximatives sont : largeur 68,6 cm, hauteur 43,2 cm, profondeur 45,7 cm. Les dimensions exactes de l'ouverture d'encastrement sont précisées dans la notice.

Quel type d'alimentation électrique est nécessaire ?

Le four nécessite une alimentation de 120 V, 60 Hz, 15 ou 20 ampères, sur un circuit dédié avec prise à 3 broches mise à la terre. Ne pas utiliser de rallonge.

Puis-je installer ce micro-ondes au-dessus d'un four encastré ?

Oui, il est homologué UL pour installation au-dessus de fours encastrés électriques ou gaz jusqu'à 76,2 cm de largeur. Un dégagement minimal de 7,6 cm doit être respecté entre le haut du four inférieur et le plancher du micro-ondes.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : mètre ruban, perceuse, crayon, foret de 2,8 mm (7/64"), tournevis Phillips. Les vis et pièces sont fournies.

Comment installer la trousse de garniture ?

Placez le cadre de garniture sur l'ouverture, languettes en bas. Percez 4 avant-trous à 45° dans les angles supérieurs et inférieurs, puis fixez avec les 4 vis longues fournies. Ne pas trop serrer pour éviter d'endommager le cadre.

Dois-je utiliser un adaptateur de prise ?

Non. Ne pas utiliser d'adaptateur. La prise doit être à 3 broches avec mise à la terre. Si le cordon est trop court, faites installer une prise à proximité par un électricien.

Comment nettoyer l'intérieur du micro-ondes ?

Utilisez un chiffon humide doux. Évitez les nettoyants abrasifs. Pour les taches tenaces, un mélange d'eau et de vinaigre peut être utilisé.

Où puis-je trouver des pièces détachées ?

Contactez le service client KitchenAid ou un revendeur agréé. Les pièces sont disponibles sur commande.

Que faire si le micro-ondes ne s'allume pas après installation ?

Vérifiez que la prise est alimentée et que le disjoncteur n'a pas sauté. Assurez-vous que la fiche est bien insérée. Si le problème persiste, faites appel à un technicien qualifié.

Quel est le poids du micro-ondes ?

Le poids n'est pas spécifié dans la notice, mais il est recommandé de se faire aider lors de l'installation en raison de son poids estimé entre 20 et 30 kg.

MODE D'EMPLOI MK2167AV KITCHENAID

Garniture encastrée pour modèles MK2167, MK2160

Homologation UL pour utilisation au-dessus de tous les fours encastrés électriques ou gaz, jusqu'à 30" (76,2 cm) de largeur

Outilage et pièces. 7

Exigences d'emplacement 7

Dimensions nécessaires de l'ouverture d'encastrement. 8

Dimensions du cadre de la trousse de garniture 8

Préparation du four à micro-ondes. 9

Préparation de l'ouverture d'encastrement 10

Installation du four à micro-ondes 11

Installation du cadre de la trousse de garniture 12

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire et de comprendre tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Mètre ruban Perceuse Crayon Foret de 7/64" Tournevis Phillips

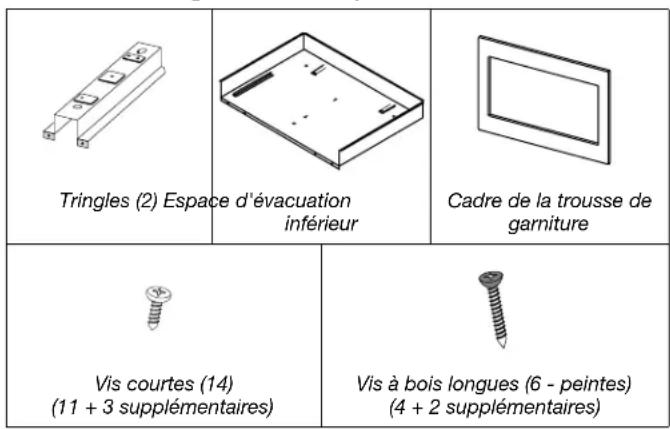

Pièces fournies (pas à l'échelle)

Exigences d'emplacement

Le four à micro-ondes peut être installé par dessus un four encastré. Si l'on installe le four à micro-ondes par dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36^ (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1% " (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

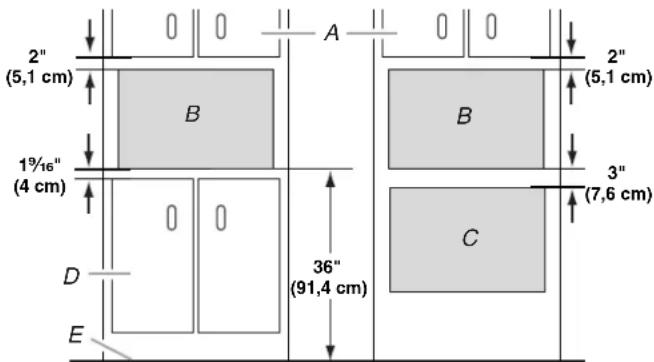

A. Placard supérieur B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement inférieure D. Placards inférieurs E. Plancher

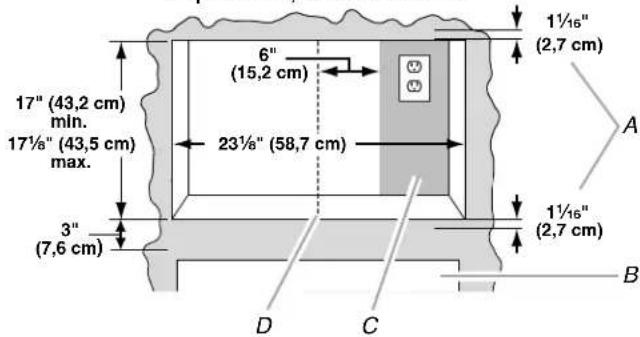

Dimensions nécessaires de l'ouverture d'encastrement

Pour connaître les distances minimales de profondeur, consulter le tableau

A. Dépassement du cadre de la trousse de garniture

B. Ouverture pour le four inférieur C. Zone recommandée pour l'emplacement de la prise de courant (pas moins de [15,2 cm] jusqu'à la droite de l'axe central de l'ouverture d'encastrement) D. Axe central de l'ouverture d'encastrement

Emplacement de la prise de courant	Profondeur minimale
Dans la zone recommandée	18" (45,7 cm) avec la prise de courant en affleurement;21" (53,2 cm) avec la prise de courant sans affleurement
Hors de la zone recommandée	19½" (49,5 cm) avec la prise de courant en affleurement;22½" (57,2 cm) avec la prise de courant sans affleurement

Remarques :

Les critères de profondeur dépendent des dimensions de la prise de courant et de son emplacement (selon qu'elle se trouve ou non dans la zone recommandée). Voir l'illustration et le tableau ci-dessus. La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17½" (43,5 cm) maximum. La mesure de largeur peut être modifiée de ± 1 / 16" (2 mm). La dimension minimale de 3" (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes. Le cadre de la trousse de garniture dépasse de 1^1/16 (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

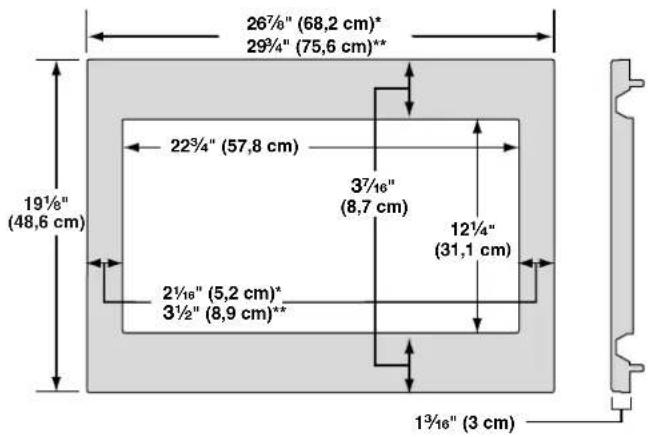

Dimensions du cadre de la trousse de garniture

Trousse de garniture de 27" (68,6 cm)

Trousse de garniture de 30" (76,2 cm)

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire:

Une alimentation électrique de 120 volts, 60Hz CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.

Recommandé :

Un fusible temporisé ou un disjoncteur temporisé. ■ Un circuit distinct exclusif à ce four à micro-ondes.

Instructions de liaison à la TERRE

Pour tout appareil ménager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT: L'utilisation incorrkte du dispositif de liaison à la terre peut susciter un risque de choc électrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un electricien ou un technicien qualifié d'installer une prise de courant à proximité du four à micro-ondes.

Préparation du four à micro-ondes

1. Débrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les articles à l'intérieur du four à micro-ondes - le cas échéant.
3. Placer avec précaution le four à micro-ondes sur son sommet en orientant la porte vers l'avant (vers l'installateur).
4. Aligner les deux tringles sur le plancher du four à micro-ondes tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

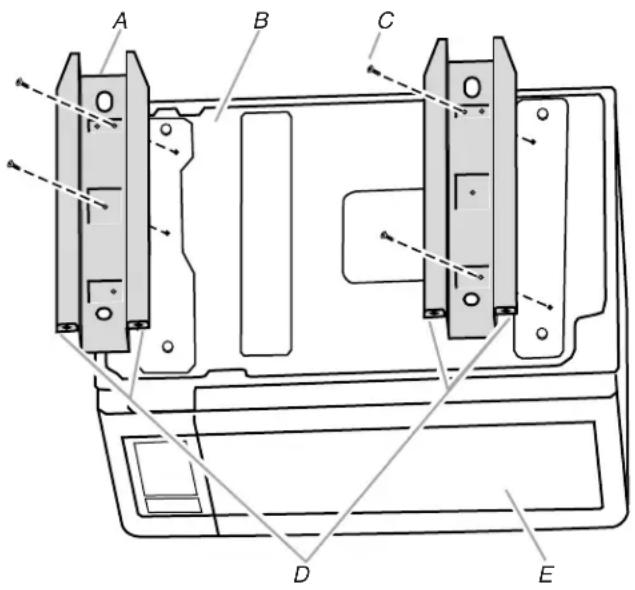

A. Tringles (2)

B. Plancher du four à

micro-ondes

C. Vis courtes (4) D. Rebords E. Porte

1. Fixer les tringles au plancher du four à micro-ondes à l'aide de quatre vis courtes.

Préparation de l'ouverture d'encastrement/dans le placard

1. Déterminer et marquer l'axe central sur le plancher de l'ouverture d'encastrement.
2. Positionner l'espace d'évacuation inférieur dans l'ouverture en faisant reposer le rebord contre l'avant inférieur de l'ouverture.

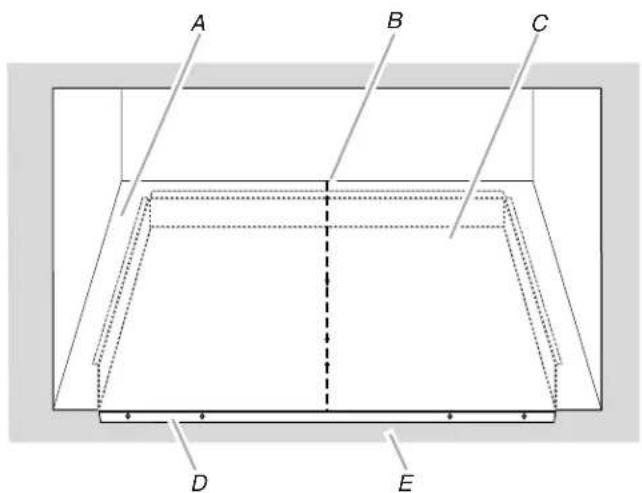

A. Plancher de l'ouverture d'encastrement B. Axe central C. Espace d'évacuation inférieur

D. Rebord de l'espace d'évacuation inférieur

E. Avant

1. Aligner les flèches centrales de l'espace d'évacuation inférieur avec l'axe central illustré à l'étape 1 ci-dessus.

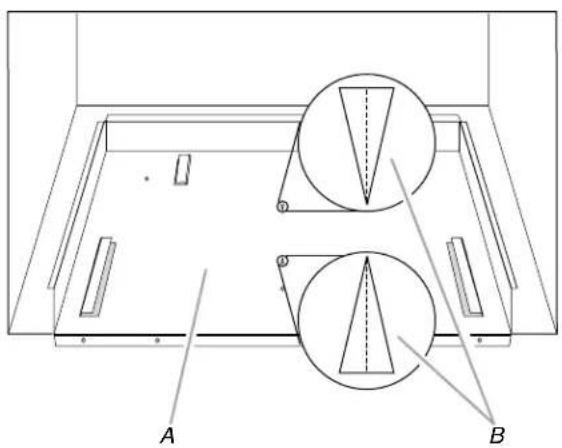

Espace d'évacuation inférieur B. Flèches centrales alignées avec l'axe central

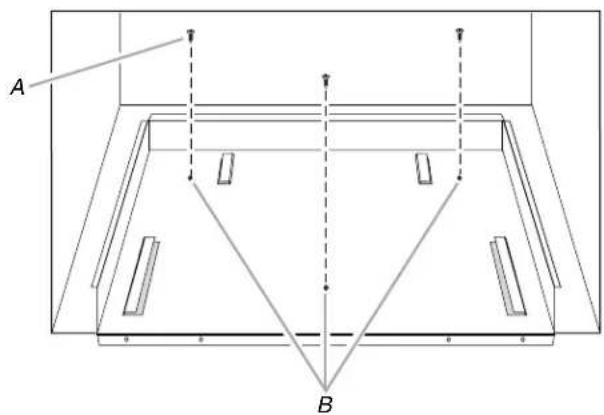

1. Marquer l'emplacement des trois trous de montage à travers l'espace d'évacuation inférieur sur le plancher de l'ouverture d'encastrement.

A. Vis courtes (3) B. Trouses de montage de l'espace d'évacuation inférieur

1. À l'aide d'un foret de 7/64", percer des avant-trous dans les trois trous indiqués à l'étape 4.
2. Réaligner et installer l'espace d'évacuation inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percer des avant-trous dans l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord de l'espace d'évacuation inférieur.

Rebord de l'espace d'évacuation inférieur B. Troux de montage

Installation du four à micro-ondes

1. Remettre le four à micro-ondes à l'endroit avec précaution.
2. Placer le four à micro-ondes à proximité de l'ouverture d'encastrement.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le four à micro-ondes.
2. Aligner les tringles avec les rails de guidage sur l'espace d'évacuation inférieur.

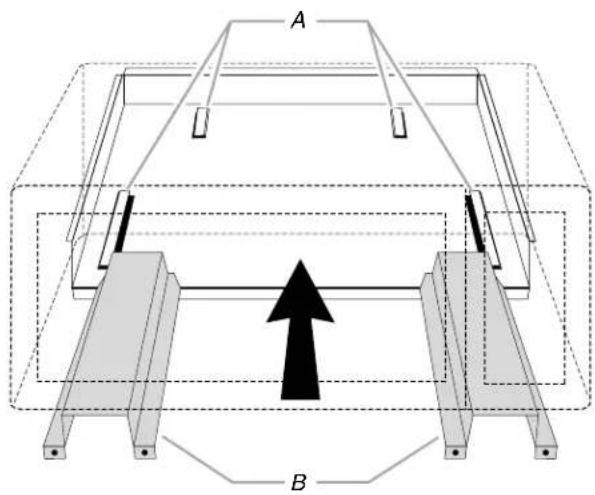

A. Rails de guidage B. Tringles

1. Réinsérer le four à micro-ondes dans la cavité pour le remettre en place. Les trous de montage des extrémité
2. ant quatre vis courtes dans les trous de montage.

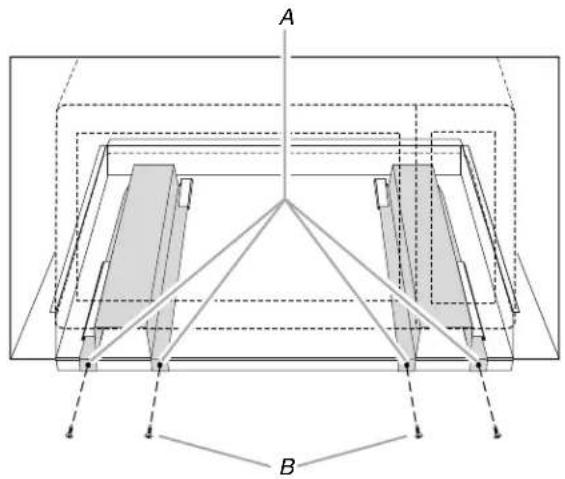

A. Trous de montage B. Vis courtes (4)

Installation du cadre de la trousse de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes inférieures reposent sur le plancher de l'ouverture, tel qu'illustré.

A. Avant du cadre de la trousse de garniture B. Languettes (supérieure et inférieure) C. Plancher de l'ouverture d'encastrement/dans le placard

1. Tout en maintenant le cadre de trousse de garniture en place, utiliser un foret de 7/64" pour percer quatre avant-trous dans l'avant de l'ouverture d'encastrement/dans le placard à travers les rails de guidage des trousseaux de montage, dans les angles supérieurs et inférieurs du cadre de trousse de garniture.

Remarques :

• Les trous sont percés de haut en bas, et de bas en haut à un angle d'environ. Pour éviter d'endommager le cadre de la trousse de garniture, ne pas trop serrer les vis.

A. Cadre de la trousse de garniture B. Rail de guidage du trou de montage

C. Vis à bois longues (4 - peintes) D. Plafond de l'ouverture d'encastrement

1. Fixer le cadre de trousse de garniture à l'ouverture d'encastrement/dans le placard en installant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 2 ci-dessus.

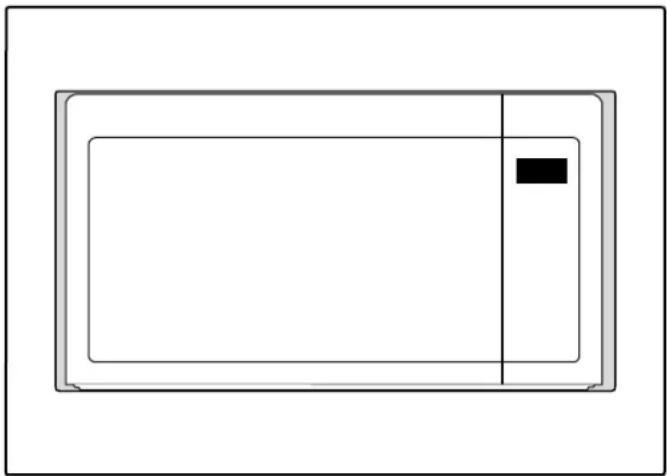

L'installation est maintenant terminée. Réinstaller tous les articles qui auraient été retirés de la cavité du four à micro-ondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
