Type de produit	Four à micro-ondes encastrable
Marque	KitchenAid
Modèle	MK2220AN
Dimensions de l'ouverture d'encastrement (H x L x P)	17" - 17 1/8" x 22 3/4" x 25 1/2" (43,2 - 43,5 cm x 57,8 cm x 64,8 cm)
Dimensions du cadre de garniture	26 1/2" x 29 3/4" (68,2 cm x 75,6 cm) pour version 30"
Alimentation électrique	120 V, 60 Hz, CA, 15 ou 20 A, circuit dédié recommandé
Liaison à la terre	Fiche à 3 broches avec fil de terre, prise reliée à la terre requise
Types d'installation	Au-dessus d'un four encastré (gaz ou électrique) ou seul dans un placard
Dégagement minimum sous l'appareil	19/16" (4 cm) pour installation seule, 3" (7,6 cm) au-dessus d'un four
Dégagement minimum au-dessus de l'ouverture	2" (5,1 cm)
Hauteur recommandée du plancher à l'ouverture	36" (91,4 cm) pour installation seule
Fonctions de sécurité	Mise à la terre obligatoire, avertissements de sécurité inclus
Outils nécessaires à l'installation	Mètre ruban, perceuse, crayon, foret 7/64", tournevis Phillips
Pièces fournies	2 tringles, espace d'évacuation inférieur, cadre de garniture, 14 vis courtes, 6 vis à bois longues
Poids approximatif	Environ 20 kg (non spécifié, estimation)
Entretien et nettoyage	Débrancher avant toute intervention, nettoyer avec un chiffon humide

FOIRE AUX QUESTIONS - MK2220AN KITCHENAID

Quelles sont les dimensions d'encastrement nécessaires pour le four à micro-ondes KitchenAid MK2220AN ?

L'ouverture doit mesurer entre 17" et 17 1/8" (43,2 à 43,5 cm) de hauteur, 22 3/4" (57,8 cm) de largeur et 25 1/2" (64,8 cm) de profondeur.

Puis-je installer ce micro-ondes au-dessus d'un four encastré ?

Oui, le modèle MK2220AN est conçu pour être installé au-dessus d'un four encastré électrique ou à gaz, avec un dégagement minimal de 3" (7,6 cm) entre le sommet du four inférieur et le plancher du micro-ondes.

Quelle alimentation électrique est requise ?

Une alimentation de 120 V, 60 Hz, CA, 15 ou 20 ampères, avec un circuit dédié et une prise à 3 alvéoles reliée à la terre est nécessaire. Un fusible temporisé est recommandé.

Comment installer le cadre de garniture ?

Placez le cadre sur l'ouverture en alignant les languettes, percez des avant-trous avec un foret de 7/64" dans les angles, puis fixez avec quatre vis à bois longues peintes en évitant de trop serrer.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un mètre ruban, d'une perceuse, d'un crayon, d'un foret de 7/64" et d'un tournevis Phillips.

Le micro-ondes est-il livré avec les pièces d'installation ?

Oui, la trousse de garniture comprend deux tringles, un espace d'évacuation inférieur, un cadre de garniture, 14 vis courtes et 6 vis à bois longues.

Quel est le dégagement recommandé sous le micro-ondes ?

Pour une installation seule, un dégagement d'au moins 19/16" (4 cm) est recommandé. Pour une installation au-dessus d'un four, prévoyez 3" (7,6 cm).

Comment assurer la sécurité électrique lors de l'installation ?

Branchez toujours sur une prise à 3 alvéoles reliée à la terre. N'enlevez pas la broche de terre, n'utilisez pas d'adaptateur ni de rallonge. Si le cordon est trop court, faites installer une prise par un électricien qualifié.

Puis-je réparer le micro-ondes moi-même ?

Seul un technicien qualifié doit effectuer les réparations. Débranchez toujours l'appareil avant tout entretien et n'utilisez que des pièces d'origine KitchenAid.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI MK2220AN KITCHENAID

Garniture encastrée pour modèles MK2227 MK2220

Homologations UL pour utilisation au-dessus de tous les fours encastrés électriques ou à gaz, jusqu'à 30" (76,2 cm) de largeur

Outilage et pièces....7

Exigences d'emplacement....7

Dimensions nécessaires de l'ouverture d'encastrement......8

Dimensions du cadre de la trousse de garniture....8

Spécifications électriques....8

Préparation du four à micro-ondes....9

Préparation de l'ouverture d'encastrement/dans le placard.....9

Installation du four à micro-ondes....10

Installation du cadre de la trousse de garniture....11

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

■ Mètre ruban

■ Perceuse

■ Crayon

■ Foret de 7/64"

■ Tournevis Phillips

Pièces fournies (pas à l'échelle)

Tringles (2) Espace d'évacuation inférieur			Cadre de la trousse de garniture
Vis courtes (14)(11 + 3 supplémentaires)		Vis à bois longues (6 - peintes)(4 + 2 supplémentaires)

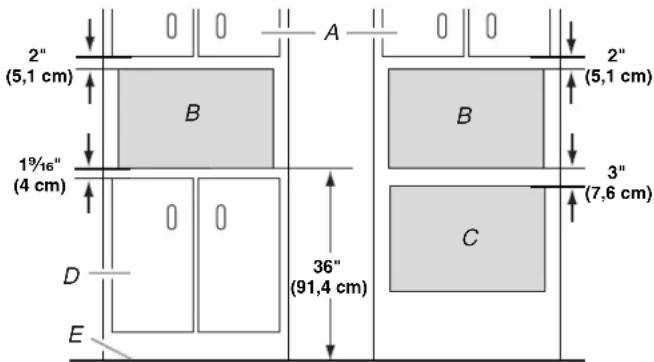

Exigences d'emplacement

Le four à micro-ondes peut être installé par-dessus un four encastré. Si l'on installe le four à micro-ondes par-dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36" (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1 1/2" (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

A. Placard supérieur

B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement du four inférieur

D. Placards inférieurs

E. Plancher

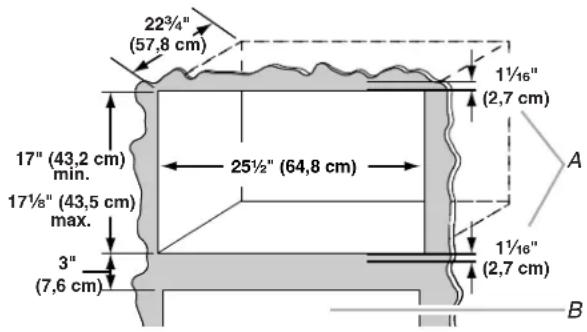

Dimensions nécessaires de l'ouverture d'encastrement

A. Dépassement du cadre de la trousse de garniture B. Ouverture pour le four inférieur

Remarques :

■ La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17 ^1/8 " (43,5 cm) maximum. ■ Les mesures de largeur et profondeur peuvent être modifiées de ±1/16" (2 mm). ■ La dimension minimale de 3" (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes. ■ Le cadre de la trousse de garniture dépasse de 1 ^1/16 " (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

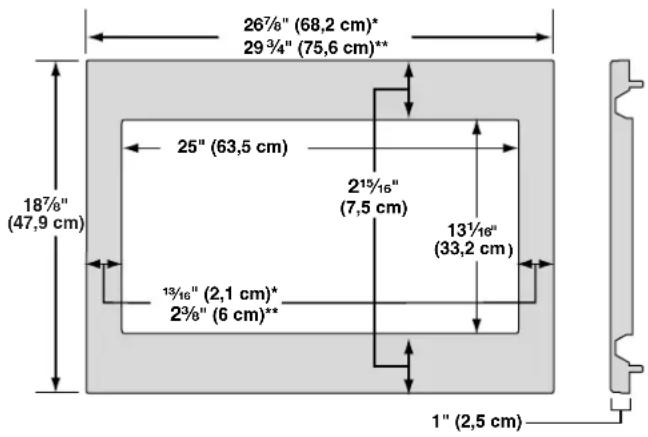

Dimensions du cadre de la trousse de garniture

Trousse de garniture de 27" (68,6 cm) Trousse de garniture de 30" (76,2 cm)

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire :

■ Une alimentation électrique de 120 volts, 60 Hz, CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.

Recommandé :

■ Un fusible temporisé ou un disjoncteur temporisé. ■ Un circuit distinct exclusif à ce four à micro-ondes.

Instructions de liaison à la TERRE

Pour tout appareil ménager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT : L'utilisation incorrecte du dispositif de liaison à la terre peut susciter un risque de choc électrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien ou un technicien qualifié d'installer une prise de courant à proximité du four à micro-ondes.

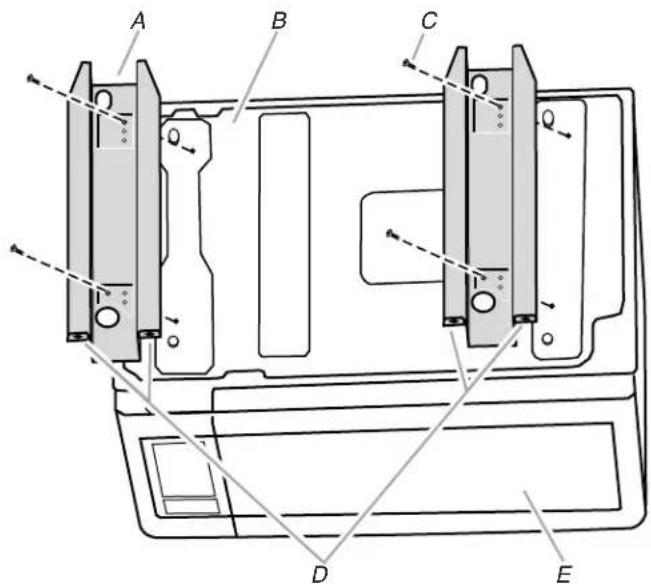

Préparation du four à micro-ondes

1. Débrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les articles à l'intérieur du four à micro-ondes - le cas échéant.
3. Placer avec précaution le four à micro-ondes sur son sommet en orientant la porte vers l'avant (vers l'installateur).
4. Aligner les trous de n° 33 sur le plancher du four à micro-ondes avec les trous de n° 33 sur des tringles tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

A. Tringles (2)

B. Plancher du four à micro-ondes

C. Vis courtes (4) D. Rebords E. Porte

1. Fixer les tringles au plancher du four à micro-ondes à l'aide de quatre vis courtes à travers les ensembles de trous de n° 33.

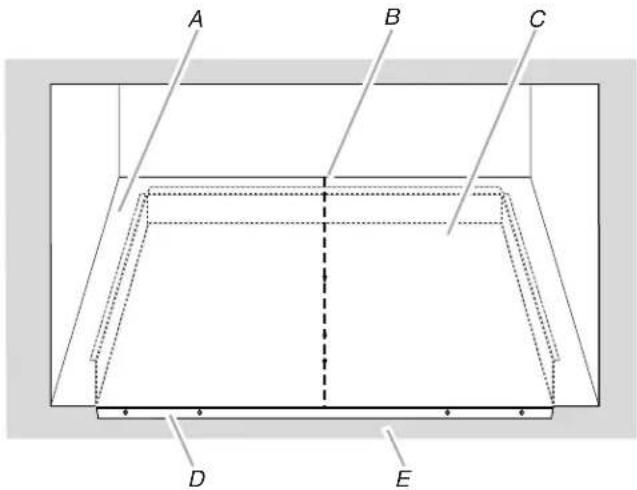

Préparation de l'ouverture d'encastrement/dans le placard

1. Déterminer l'emplacement de l'axe central et le tracer sur le plancher de l'ouverture d'encastrement.
2. Positionner l'espace d'évacuation inférieur dans l'ouverture en faisant reposer le rebord contre l'avant inférieur de l'ouverture.

A. Plancher de l'ouverture d'encastrement B. Axe central C. Espace d'évacuation inférieur

D. Rebord de l'espace d'évacuation inférieur E. Avant

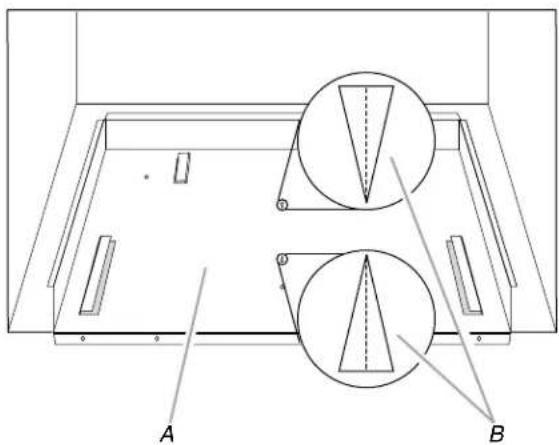

1. Aligner les flèches centrales de l'espace d'évacuation inférieur avec l'axe central illustré à l'étape 1 ci-dessus.

Espace d'évacuation inférieur B. Flèches centrales alignées avec l'axe central

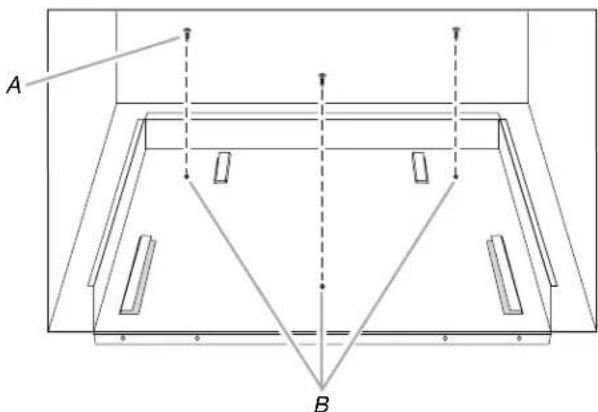

1. Marquer l'emplacement des trois trous de montage à travers l'espace d'évacuation inférieur sur le plancher de l'ouverture d'encastrement.

A. Vis courtes (3)

B. Trous de montage de l'espace d'évacuation inférieur

1. À l'aide d'un foret de 7/64", percer des avant-trous dans les trois trous tracés à l'étape 4.
2. Réaligner et installer l'espace d'évacuation inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percer des avant-trous dans l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord de l'espace d'évacuation inférieur.

A. Rebord de l'espace d'évacuation inférieur B. Trouses de montage

Installation du four à micro-ondes

1. Remettre le four à micro-ondes à l'endroit avec précaution.
2. Placer le four à micro-ondes à proximité de l'ouverture d'encastrement.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le four à micro-ondes.

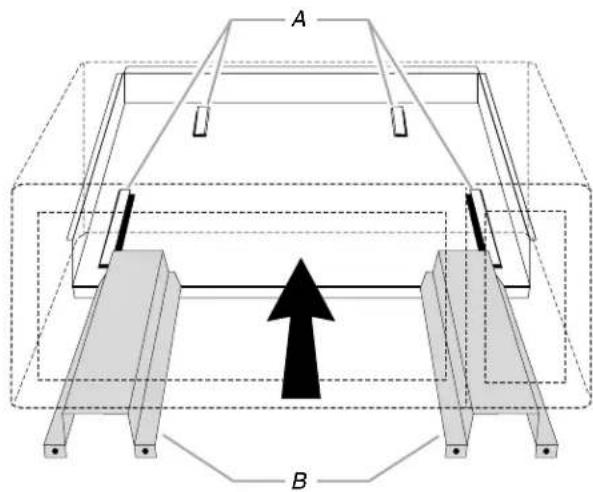

2. Aligner les tringles avec les rails de guidage sur l'espace d'évacuation inférieur.

A. Rails de guidage B. Tringles

1. Réinsérer le four à micro-ondes dans la cavité pour le remettre en place. Les trous de montage des extrémités de tringles et du rebord de l'espace d'évacuation inférieur s'alignent contre la partie inférieure avant de l'ouverture d'encastrement/dans le placard.

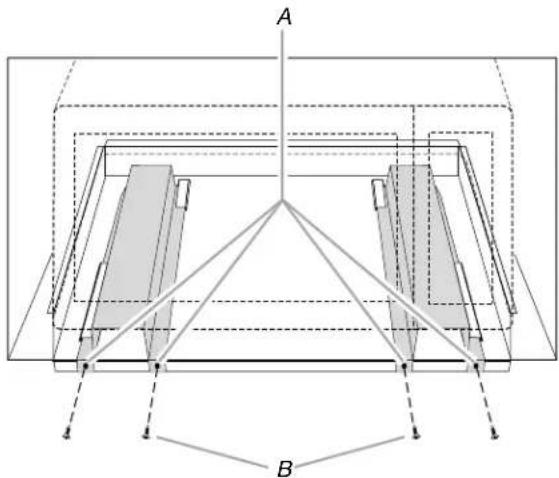

2. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans le placard en installant quatre vis courtes dans les trous de montage.

A. Trous de montage B. Vis courtes (4)

Installation du cadre de la trousse de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes inférieures reposent sur le plancher de l'ouverture, tel qu'illustré.

A. Avant du cadre de la trousse de garniture B. Languettes (supérieure et inférieure) C. Plancher de l'ouverture d'encastrement/dans le placard

1. Tout en maintenant le cadre de trousse de garniture en place, utiliser un foret de 7/64" pour percer quatre avant-trous dans l'avant de l'ouverture d'encastrement/dans le placard à travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de trousse de garniture.

Remarques :

■ Les trous sont percés de haut en bas, et de bas en haut à un degré d'environ 45°.

■ Pour éviter d'endommager le cadre de la trousse de garniture, ne pas trop serrer les vis.

A. Cadre de la trousse de garniture C. Vis à bois longues (4 - peintes) B. Rail de guidage du trou de montage D. Plafond de l'ouverture d'encastrement

1. Fixer le cadre de trousse de garniture à l'ouverture d'encastrement/dans le placard en installant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 2 ci-dessus.

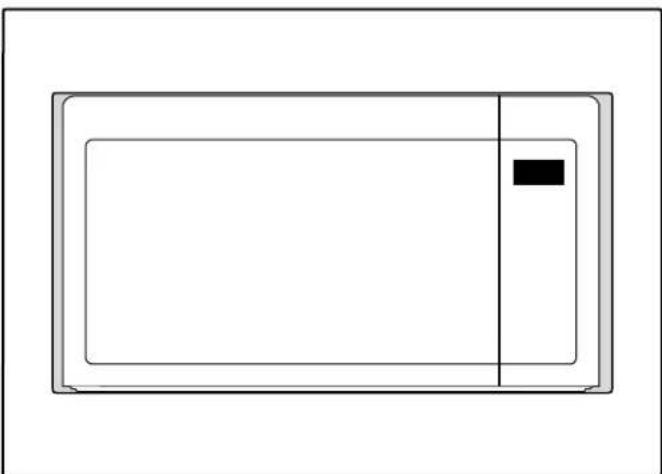

L'installation est maintenant terminée. Réinstaller tous les articles qui auraient été retirés de la cavité du four à micro-ondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
