MKC2150AS - Four à micro-ondes KITCHENAID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four à micro-ondes encastrable
Marque	KitchenAid
Modèle	MKC2150AS
Homologation	UL pour utilisation au-dessus de fours encastrés électriques ou gaz jusqu'à 30" (76,2 cm) de largeur
Dimensions de l'ouverture d'encastrement (H x L x P)	17" - 17 1/8" (43,2 - 43,5 cm) x 23 1/2" (58,7 cm) x 20" - 24" (50,8 - 61,0 cm) selon la position de la prise
Dimensions du cadre de garniture (27")	26 1/2" x 3 1/2" x 12 1/2" (68,2 x 8,9 x 31,1 cm) approx.
Dimensions du cadre de garniture (30")	29 3/4" x 3 1/2" x 12 1/2" (75,6 x 8,9 x 31,1 cm) approx.
Alimentation électrique	120 V, 60 Hz, CA seulement, 15 ou 20 A, protégé par fusible ou disjoncteur
Prise requise	Prise à 3 alvéoles reliée à la terre
Fonctions principales	Micro-ondes, cuisson et réchauffage
Installation	Encastrable au-dessus d'un four ou seul dans un placard
Outillage nécessaire	Mètre ruban, perceuse, crayon, foret de 7/64", tournevis Phillips
Pièces fournies	Conduit arrière, conduit inférieur, 2 glissières, cadre de garniture, vis courtes (16 + 3 supplémentaires), vis à bois longues (4 + 2 supplémentaires)
Poids	Non spécifié (estimation 15-20 kg)
Sécurité	Branchement à la terre obligatoire ; ne pas utiliser de rallonge ni d'adaptateur
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées disponibles via service après-vente

FOIRE AUX QUESTIONS - MKC2150AS KITCHENAID

Quelles sont les dimensions minimales de l'ouverture d'encastrement pour le MKC2150AS ?

L'ouverture doit avoir une hauteur de 43,2 cm à 43,5 cm, une largeur de 58,7 cm et une profondeur minimale de 50,8 cm (si la prise est dans la zone recommandée) ou 61,0 cm (si elle est hors zone).

Puis-je installer ce micro-ondes au-dessus d'un four encastré ?

Oui, le micro-ondes est homologué UL pour une installation au-dessus de fours encastrés électriques ou gaz jusqu'à 76,2 cm de largeur. Un dégagement de 7,6 cm entre le four inférieur et le micro-ondes est nécessaire.

Quel type de prise électrique est requis ?

Une prise à 3 alvéoles reliée à la terre, avec une alimentation 120 V, 60 Hz, 15 ou 20 A, protégée par un fusible ou disjoncteur. Ne pas utiliser de rallonge.

Le cadre de garniture est-il inclus ?

Oui, la trousse de garniture (trim kit) est fournie avec le micro-ondes, comprenant le cadre, les conduits et les vis nécessaires.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un mètre ruban, d'une perceuse, d'un crayon, d'un foret de 7/64'' et d'un tournevis Phillips.

Comment fixer les glissières au micro-ondes ?

Placez le micro-ondes à l'envers, alignez les deux glissières sur le plancher avec les rebords vers l'avant et le haut, puis fixez-les avec quatre vis courtes.

Le micro-ondes peut-il être installé seul dans un placard ?

Oui, sans four en dessous, une distance minimale de 91,4 cm entre le plancher et le plancher de l'ouverture est recommandée pour faciliter l'utilisation.

Comment puis-je centrer verticalement le cadre de garniture ?

Placez le cadre sur l'ouverture, les languettes supérieures dans les glissières, puis glissez-le vers le haut jusqu'à ce que les languettes butent contre le haut des glissières.

Quelles précautions de sécurité dois-je respecter ?

L'appareil doit être branché sur une prise mise à la terre. Ne pas enlever la broche de terre, utiliser un adaptateur ou une rallonge. Suivez les avertissements dans la notice.

Comment entretenir mon micro-ondes encastrable ?

Nettoyez l'intérieur et l'extérieur avec un chiffon humide et un détergent doux. Évitez les produits abrasifs. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

MODE D'EMPLOI MKC2150AS KITCHENAID

Garniture encastrée pour modèles MKC2157, MKC2150

Homologation UL pour utilisation au-dessus de tous les fours encastrés électriques ou gaz, jusqu'à 30" (76,2 cm) de largeur

Outilage et pièces....7

Exigences d'emplacement.... 7

Dimensions nécessaires de l'ouverture d'encastrement.... 8

Dimensions du cadre de la trousse de garniture 8

Spécifications électriques 8

Préparation du four à micro-ondes....9

Préparation de l'ouverture d'encastrement/dans le placard..... 10

Installation du four à micro-ondes 11

Installation du cadre de garniture.... 12

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

■ Mètre ruban

■ Perceuse

■ Crayon

■ Foret de 7/64"

■ Tournevis Phillips

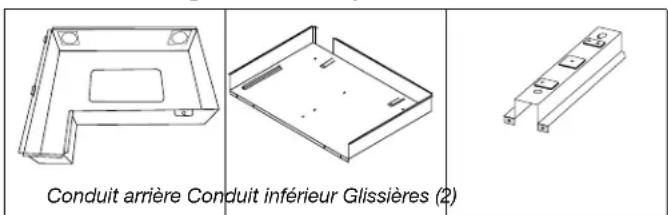

Pièces fournies (pas à l'échelle) Conduit arrière Conduit inférieur Glissières (2)

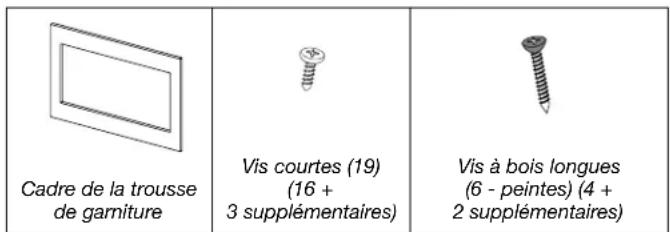

Cadre de la trousse de garniture Vis courtes (19) (16 + 3 supplémentaires) Vis à bois longues (6 - peintes) (4 + 2 supplémentaires)

Exigences d'emplacement

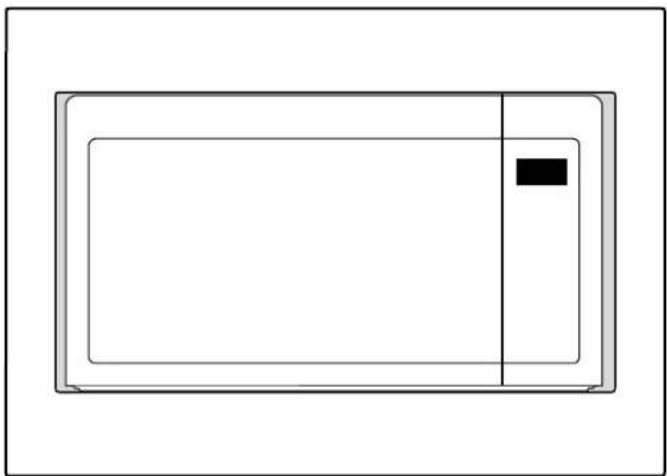

Le four à micro-ondes peut être installé par-dessus un four encastré. Si l'on installe le four à micro-ondes par-dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36" (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1 1/16" (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

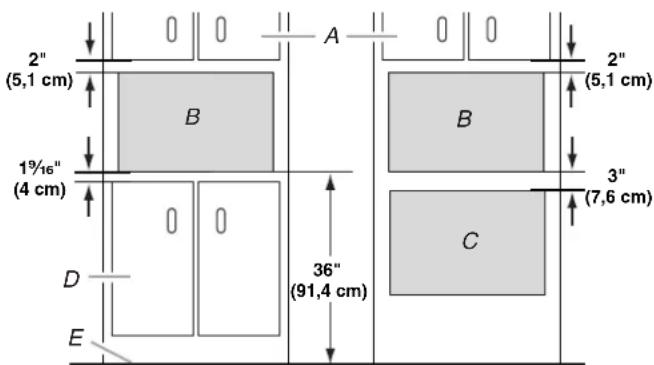

A. Placard supérieur B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement du four inférieur D. Placards inférieurs E. Plancher

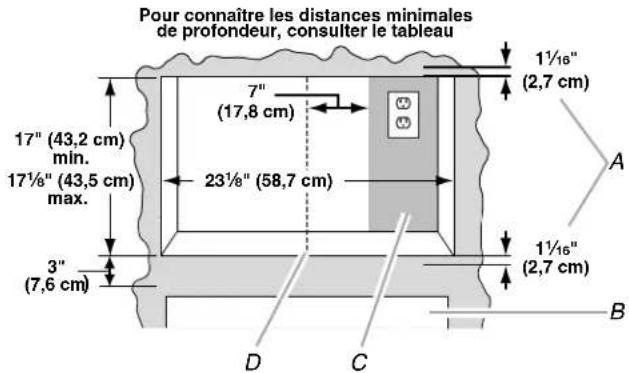

Dimensions nécessaires de l'ouverture d'encastrement

A. Dépassement du cadre de la trousse de garniture B. Ouverture pour le four inférieur C. Zone recommandée pour l'emplacement de la prise de courant (pas moins de 7" [17,8 cm] jusqu'à la droite de l'axe central de l'ouverture d'encastrement) D. Axe central de l'ouverture d'encastrement

Emplacement de la prise de courant	Profondeur minimale
Dans la zone recommandée	20" (50,8 cm) avec la prise de courant en affleurement;22" (55,9 cm) avec la prise de courant sans affleurement
Hors de la zone recommandée	22" (55,9 cm) avec la prise de courant en affleurement;24" (61,0 cm) avec la prise de courant sans affleurement

Remarques :

■ Les critères de profondeur dépendent des dimensions de la prise de courant et de son emplacement (selon qu'elle se trouve ou non dans la zone recommandée). Voir l'illustration et le tableau ci-dessus. ■ La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17 ^1/8 " (43,5 cm) maximum. ■ La mesure de largeur peut être modifiée de ±1/16" (2 mm). ■ La dimension minimale de 3" (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes. ■ Le cadre de la trousse de garniture dépasse de 1 ^1/16 " (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

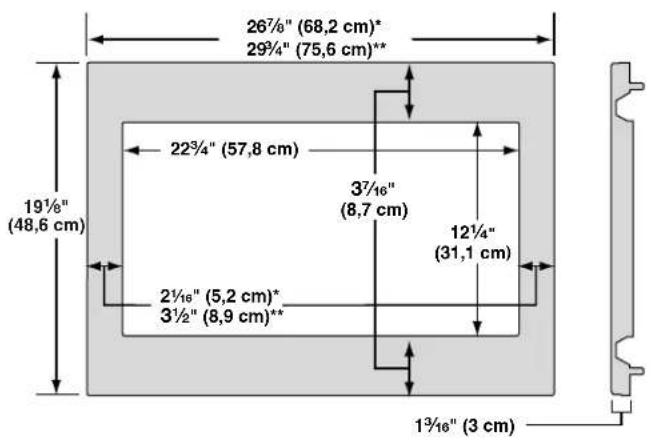

Dimensions du cadre de la trousse de garniture

Trousse de garniture de 27" (68,6 cm)

Trousse de garniture de 30" (76,2 cm)

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire :

■ Une alimentation électrique de 120 volts, 60 Hz, CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.

Recommandé :

■ Un fusible temporisé ou un disjoncteur temporisé. ■ Un circuit distinct exclusif à ce four à micro-ondes.

Pour tout appareil ménager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien ou un technicien qualifié d'installer une prise de courant à proximité du four à micro-ondes.

Fixation des rails

1. Débrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les éventuels éléments non fixés de l'intérieur du four à micro-ondes.
3. Placer avec précaution le four à micro-ondes à l'envers, en orientant la porte vers l'avant (vers l'installateur).
4. Aligner les deux glissières sur le plancher du four à micro-ondes tel qu'illustré, en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

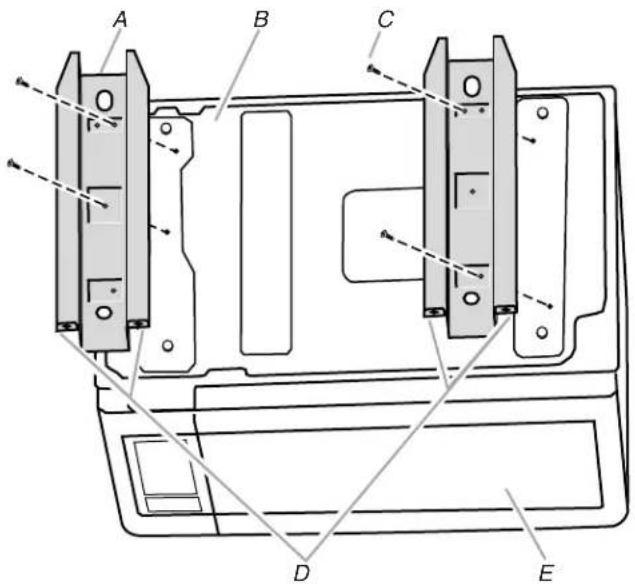

A. Glissières (2)

D. Rebords

B. Plancher du four à micro-ondes

E. Porte

C. Vis courtes (4)

1. Fixer les glissières au plancher du four à micro-ondes à l'aide des quatre vis courtes.

Fixation du arrière

1. Remettre le four à micro-ondes à l'endroit avec précaution.

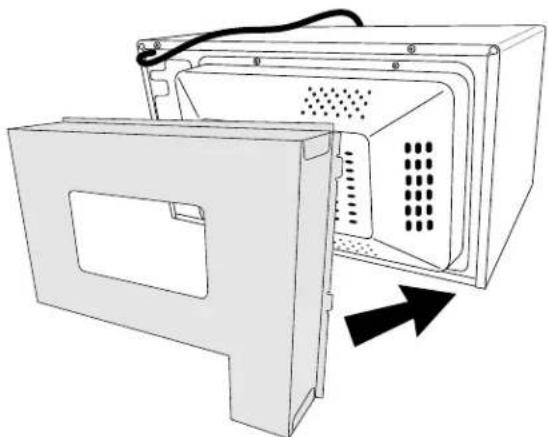

2. Aligner le conduit arrière avec l'arrière du four à micro-ondes comme illustré.

1. Glisser deux languettes dans les fentes à droite du dos du four à micro-ondes.

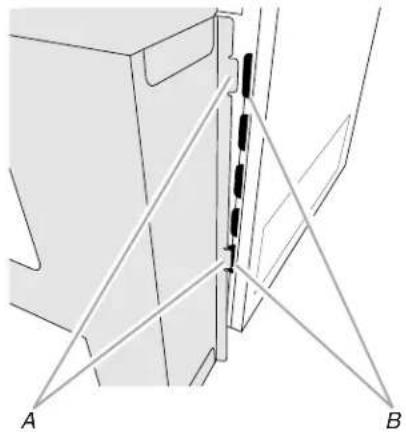

A. Languettes du conduit arrière B. Fentes

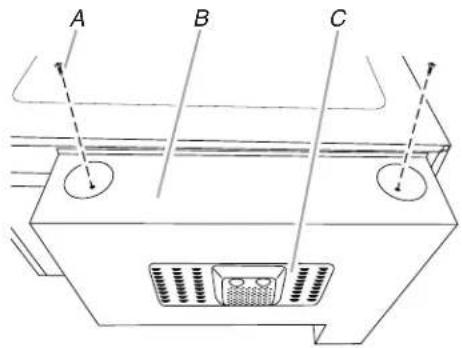

1. À l'aide de deux vis courtes, fixer le haut du conduit arrière au dos du four à micro-ondes, comme illustré.

A. Vis courtes (2) B. Conduit arrière C. Dos du four à micro-ondes

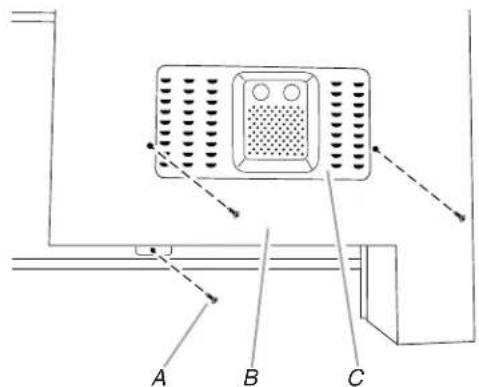

1. À l'aide de trois vis courtes, fixer l'arrière du conduit arrière au dos du four à micro-ondes, comme illustré.

A. Vis courtes (3) B. Conduit arrière C. Dos du four à micro-ondes

Préparation de l'ouverture d'encastrement/dans le placard

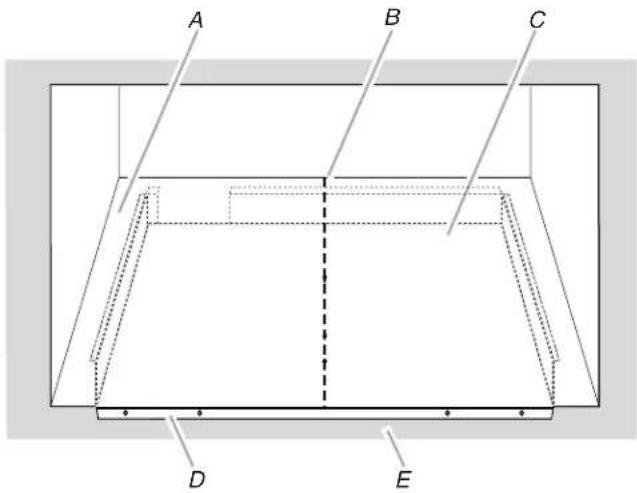

1. Déterminer et marquer l'axe central sur le plancher de l'ouverture d'encastrement.
2. Positionner le conduit inférieur dans l'ouverture, en faisant reposer son rebord contre la face avant en bas de l'ouverture.

A. Plancher de l'ouverture d'encastrement B. Axe central C. Conduit inférieur D. Rebord du conduit inférieur E. Face avant

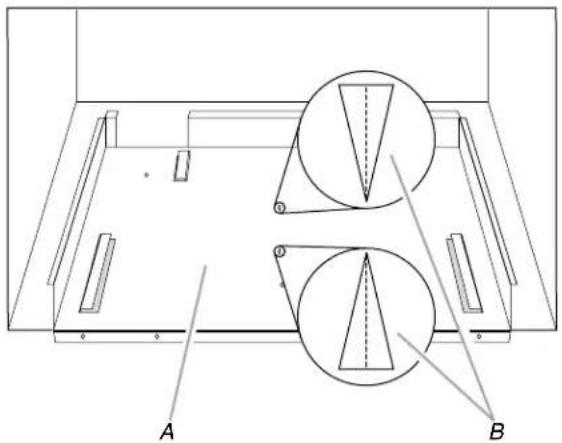

1. Aligner les flèches centrales du conduit inférieur avec l'axe central marqué à l'étape 1 ci-dessus.

A. Conduit inférieur B. Flèches centrales alignées avec l'axe central

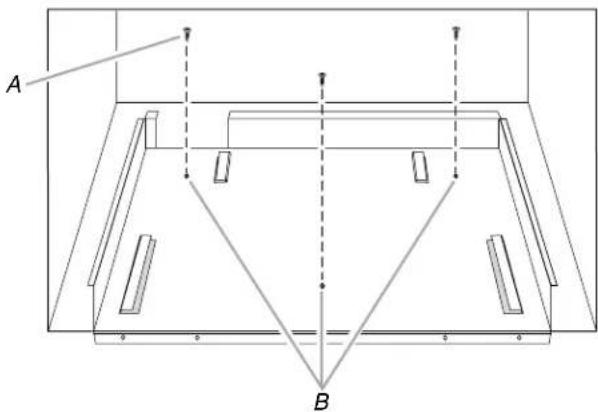

1. Marquer l'emplacement des trois trous de montage à travers le conduit inférieur sur le plancher de l'ouverture d'encastrement.

A. Vis courtes (3) B. Trous de montage du conduit inférieur

1. À l'aide d'un foret de 7/64", percer des avant-trous sur les trois marques repérées à l'étape 4.
2. Réaligner et fixer le conduit inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percer des avant-trous dans l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord du conduit inférieur.

Rebord du conduit inférieur B. Trouses de montage

Installation du four à micro-ondes

1. Placer le four à micro-ondes à proximité de l'ouverture d'encastrement.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le four à micro-ondes.
2. Aligner les glissières avec les rails de guidage sur le conduit inférieur.

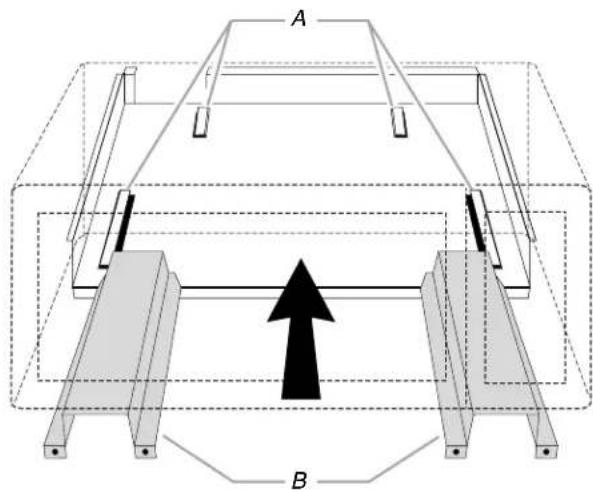

A. Rails de guidage B. Glissières

1. Réinsérer le four à micro-ondes dans l'ouverture pour le remettre en place. Les trous de montage des extrémités de glissières et du rebord du conduit inférieur s'alignent contre le bas de la face avant de l'ouverture d'encastrement/dans le placard.

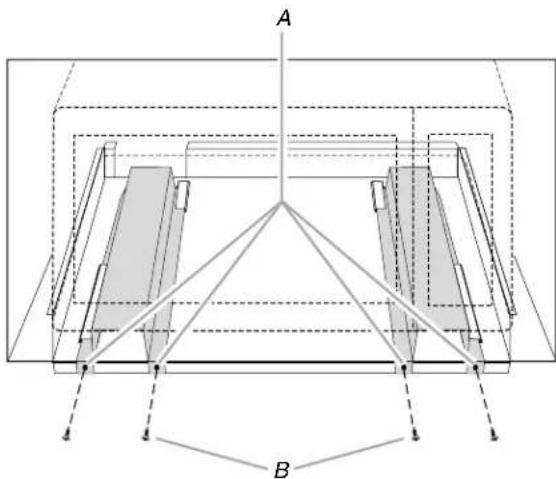

2. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans le placard en installant quatre vis courtes dans les trous de montage.

A. Trous de montage B. Vis courtes (4)

Installation du cadre de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes supérieures se trouvent à l'intérieur des glissières, tel qu'illustré.

A. Avant du cadre de la trousse de garniture B. Languette supérieure C. Glissière D. Languette inférieure

1. Pour centrer verticalement le cadre de la trousse de garniture, le plaquer contre l'ouverture et le glisser vers le haut jusqu'à ce que les languettes supérieures butent contre le haut des glissières.
2. Tout en maintenant fermement le cadre de la trousse de garniture à sa place, percer avec un foret de 7/64" quatre avant-trous dans la face avant de l'ouverture découpée/l'ouverture dans le placard à travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de la trousse de garniture.

Remarques :

■ Pour un centrage vertical parfait, percer d'abord les trous inférieurs. ■ Les trous du bas sont percés en diagonale vers le haut, et les trous du haut en diagonale vers le bas, selon un angle d'environ 45°.

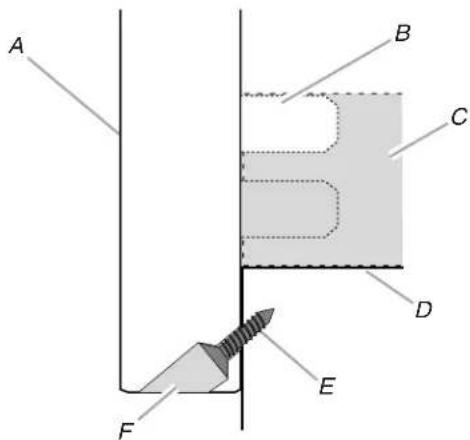

A. Cadre de la trousse de garniture D. Plancher de l'ouverture découpée B. Languette supérieure E. Vis à bois longue (4 peintes) C. Glissière F. Rail de guidage de trou de montage

1. Fixer le cadre de la trousse de garniture à l'ouverture d'encastrement/dans le placard en posant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 3 ci-dessus.

Remarques :

■ Pour un centrage vertical parfait, poser d'abord les vis inférieures. ■ Pour éviter d'endommager le cadre de la trousse de garniture, ne pas serrer trop les vis.

L'installation est maintenant terminée. Réinstaller tous les éléments qui auraient été retirés de la cavité du four à microondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
