Type de produit	Four à micro-ondes encastrable
Marque	KitchenAid
Modèle	MK2167AZ
Tension d'alimentation	120 V, 60 Hz, CA
Courant nominal	15 ou 20 ampères
Protection électrique	Fusible ou disjoncteur temporisé recommandé
Hauteur d'encastrement	43,2 cm à 43,5 cm
Largeur d'encastrement (avec trousse de garniture)	68,6 cm (27") ou 76,2 cm (30")
Profondeur minimale d'encastrement	45,7 cm (avec prise en affleurement)
Dégagement sous l'ouverture	7,6 cm au-dessus d'un four encastré
Dégagement au-dessus de l'ouverture	5,1 cm minimum
Homologation	UL
Compatibilité	Au-dessus de fours encastrés électriques ou gaz jusqu'à 30" (76,2 cm) de largeur
Fonctions principales	Cuisson, réchauffage, décongélation
Installation	Encastrée dans un placard ou au-dessus d'un four
Outillage nécessaire	Mètre ruban, perceuse, crayon, foret 7/64", tournevis Phillips
Pièces fournies	Tringles (2), espace d'évacuation inférieur, vis courtes, vis à bois longues, cadre de garniture
Sécurité	Branchement sur prise à 3 alvéoles reliée à la terre
Instructions spéciales	Ne pas utiliser de rallonge ni d'adaptateur

FOIRE AUX QUESTIONS - MK2167AZ KITCHENAID

Quelle est la tension électrique requise pour le four à micro-ondes KitchenAid MK2167AZ ?

Le four à micro-ondes nécessite une alimentation de 120 V, 60 Hz, CA sur un circuit de 15 ou 20 ampères. Utilisez un fusible temporisé ou un disjoncteur temporisé et un circuit distinct exclusif.

Le four à micro-ondes est-il compatible avec une installation au-dessus d'un four encastré ?

Oui, le modèle MK2167AZ est homologué UL pour une installation au-dessus de tous les fours encastrés électriques ou gaz jusqu'à 30 pouces (76,2 cm) de largeur. Prévoyez un dégagement minimal de 3 pouces (7,6 cm) entre le dessus du four inférieur et le plancher du micro-ondes.

Quelles sont les dimensions d'encastrement nécessaires pour ce micro-ondes ?

L'ouverture d'encastrement doit avoir une hauteur de 43,2 à 43,5 cm. La largeur correspond à la trousse de garniture : 68,6 cm (27") ou 76,2 cm (30"). La profondeur minimale est de 45,7 cm avec la prise en affleurement, ou 53,2 cm si la prise dépasse.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un mètre ruban, d'une perceuse, d'un crayon, d'un foret de 7/64" et d'un tournevis Phillips. Les outils de mesure et de perçage sont essentiels pour un montage précis.

Comment préparer le four à micro-ondes avant l'installation ?

Débranchez l'appareil, retirez tous les articles de l'intérieur, puis placez délicatement le micro-ondes sur son sommet, porte orientée vers l'avant. Fixez les deux tringles fournies au plancher à l'aide des quatre vis courtes.

Ce micro-ondes est-il livré avec une trousse de garniture ?

Oui, le modèle MK2167AZ est vendu avec une trousse de garniture. Les dimensions du cadre de garniture sont de 27" (68,6 cm) ou 30" (76,2 cm) selon l'option choisie. Assurez-vous de commander la bonne taille pour votre ouverture.

Puis-je utiliser une rallonge électrique avec ce micro-ondes ?

Non, il est interdit d'utiliser une rallonge ou un adaptateur. Le cordon d'alimentation doit être branché directement sur une prise à 3 alvéoles reliée à la terre. Si le cordon est trop court, faites installer une prise à proximité par un électricien qualifié.

Quelles sont les consignes de sécurité essentielles pour ce four à micro-ondes ?

Respectez l'avertissement de risque de choc électrique : branchez sur une prise à 3 alvéoles reliée à la terre, ne retirez pas la broche de terre et n'utilisez ni adaptateur ni rallonge. Suivez tous les codes et règlements locaux.

Comment nettoyer le four à micro-ondes KitchenAid MK2167AZ ?

Utilisez un chiffon humide avec un détergent doux pour nettoyer l'intérieur et l'extérieur. Évitez les nettoyants abrasifs. N'immergez jamais l'appareil dans l'eau. Consultez le manuel d'utilisation pour des instructions détaillées.

Où puis-je trouver les pièces détachées pour le modèle MK2167AZ ?

Contactez le service client KitchenAid ou un revendeur agréé pour commander des pièces détachées. Munissez-vous du numéro de modèle et du numéro de série de l'appareil. Les pièces d'installation (tringles, vis, cadre de garniture) sont incluses avec l'appareil.

MODE D'EMPLOI MK2167AZ KITCHENAID

Garniture encastrée pour modèles MK2167, MK2160

Homologation UL pour utilisation au-dessus de tous les fours encastrés électriques ou gaz, jusqu'à 30" (76,2 cm) de largeur

Outilage et pièces. 7

Exigences d'emplacement. 7

Dimensions nécessaires de l'ouverture d'encastrement. 8

Dimensions du cadre de la trousse de garniture 8

1. Spécifications électriques 9

Préparation du four à micro-ondes 9

Préparation de l'ouverture d'encastrement 10

Installation du four à micro-ondes 11

Installation du cadre de la trousse de garniture 12

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire et de comprendre tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Mètre ruban Perceuse Crayon Foret de 7/64" Tournevis Phillips

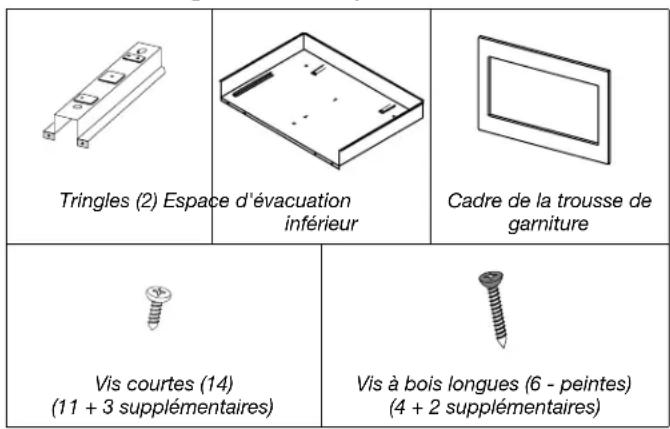

Pièces fournies (pas à l'échelle)

Exigences d'emplacement

Le four à micro-ondes peut être installé par dessus un four encastré. Si l'on installe le four à micro-ondes par dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36^ (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1% (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

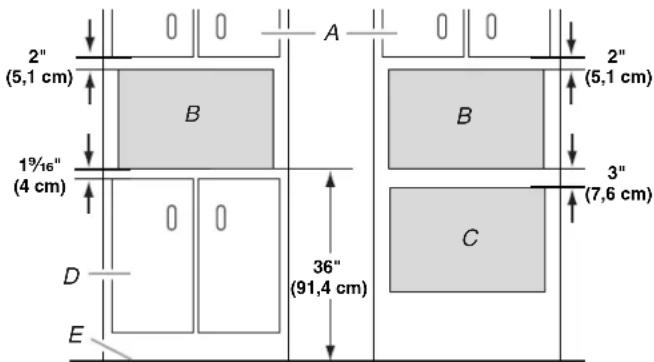

A. Placard supérieur B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement inférieure D. Placards inférieurs E. Plancher

Dimensions nécessaires de l'ouverture d'encastrement

Pour connaître les distances minimales de profondeur, consulter le tableau

A. Dépassement du cadre de la trousse de garniture

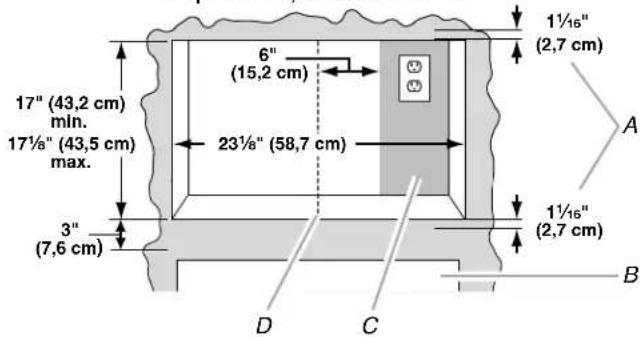

B. Ouverture pour le four inférieur C. Zone recommandée pour l'emplacement de la prise de courant (pas moins de [15,2 cm] jusqu'à la droite de l'axe central de l'ouverture d'encastrement) D. Axe central de l'ouverture d'encastrement

Emplacement de la prise de courant	Profondeur minimale
Dans la zone recommandée	18" (45,7 cm) avec la prise de courant en affleurement;21" (53,2 cm) avec la prise de courant sans affleurement
Hors de la zone recommandée	19½" (49,5 cm) avec la prise de courant en affleurement;22½" (57,2 cm) avec la prise de courant sans affleurement

Remarques :

• Les critères de profondeur dépendent des dimensions de la prise de courant et de son emplacement (selon qu'elle se trouve ou non dans la zone recommandée). Voir l'illustration et le tableau ci-dessus. La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17½" (43,5 cm) maximum. La mesure de largeur peut être modifiée de ± 1 / 16" (2 mm). La dimension minimale de 3" (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes. Le cadre de la trousse de garniture dépasse de 1^1/16 (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

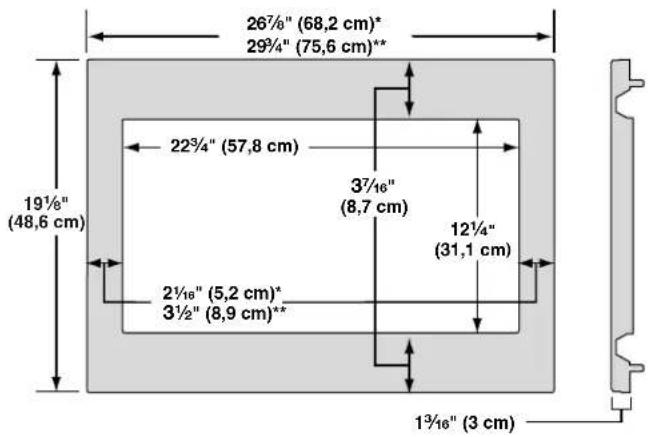

Dimensions du cadre de la trousse de garniture

Trousse de garniture de 27" (68,6 cm)

Trousse de garniture de 30" (76,2 cm)

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire:

Une alimentation électrique de 120 volts, 60Hz CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.

Recommandé :

Un fusible temporisé ou un disjoncteur temporisé. ■ Un circuit distinct exclusif à ce four à micro-ondes.

Instructions de liaison à la TERRE

Pour tout appareil ménager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT: L'utilisation incorrkte du dispositif de liaison à la terre peut susciter un risque de choc électrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un electricien ou un technicien qualifié d'installer une prise de courant à proximité du four à micro-ondes.

Préparation du four à micro-ondes

1. Débrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les articles à l'intérieur du four à micro-ondes - le cas échéant.
3. Placer avec précaution le four à micro-ondes sur son sommet en orientant la porte vers l'avant (vers l'installateur).
4. Aligner les deux tringles sur le plancher du four à micro-ondes tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

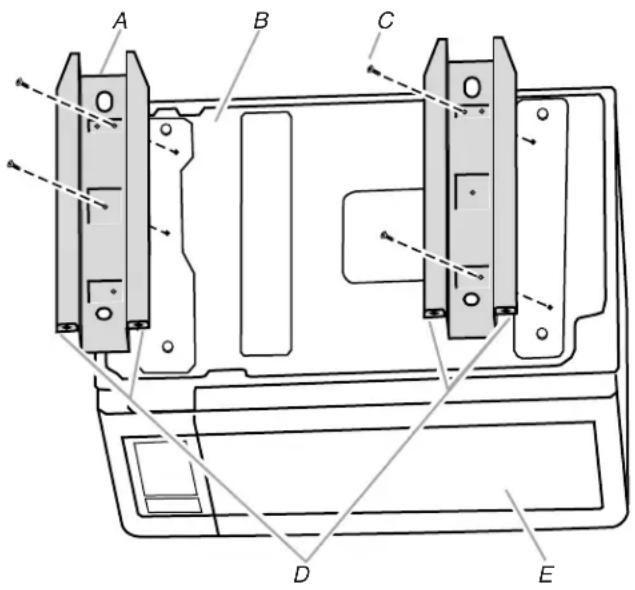

A. Tringles (2)

B. Plancher du four à micro-ondes

C. Vis courtes (4) D. Rebords E. Porte

1. Fixer les tringles au plancher du four à micro-ondes à l'aide de quatre vis courtes.

Préparation de l'ouverture d'encastrement/dans le placard

1. Déterminer et marquer l'axe central sur le plancher de l'ouverture d'encastrement.
2. Positionner l'espace d'évacuation inférieur dans l'ouverture en faisant reposer le rebord contre l'avant inférieur de l'ouverture.

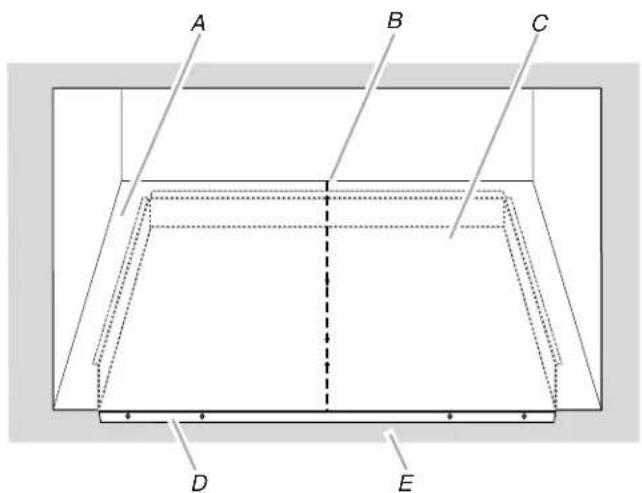

A. Plancher de l'ouverture d'encastrement B. Axe central C. Espace d'évacuation inférieur

D. Rebord de l'espace d'évacuation inférieur

E. Avant

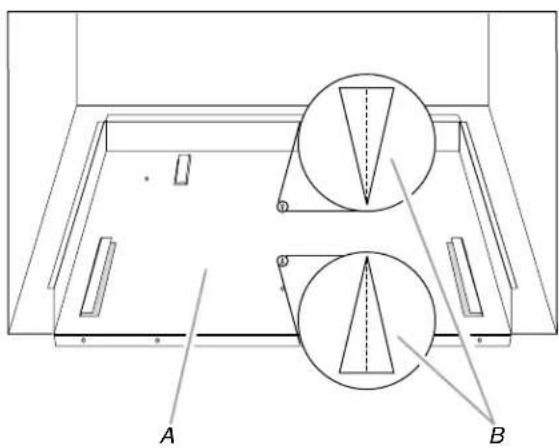

1. Aligner les flèches centrales de l'espace d'évacuation inférieur avec l'axe central illustré à l'étape 1 ci-dessus.

Espace d'évacuation inférieur B. Flèches centrales alignées avec l'axe central

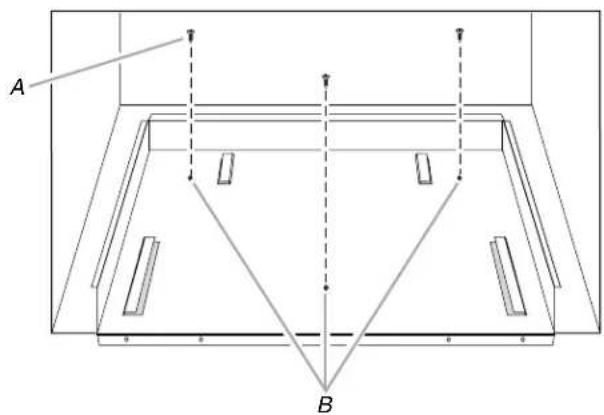

1. Marquer l'emplacement des trois trous de montage à travers l'espace d'évacuation inférieur sur le plancher de l'ouverture d'encastrement.

A. Vis courtes (3) B. Trouses de montage de l'espace d'évacuation inférieur

1. À l'aide d'un foret de 7/64", percer des avant-trous dans les trois trous indiqués à l'étape 4.
2. Réaligner et installer l'espace d'évacuation inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percer des avant-trous dans l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord de l'espace d'évacuation inférieur.

Rebord de l'espace d'évacuation inférieur B. Troux de montage

Installation du four à micro-ondes

1. Remettre le four à micro-ondes à l'endroit avec précaution.
2. Placer le four à micro-ondes à proximité de l'ouverture d'encastrement.

Avertissement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le four à micro-ondes.

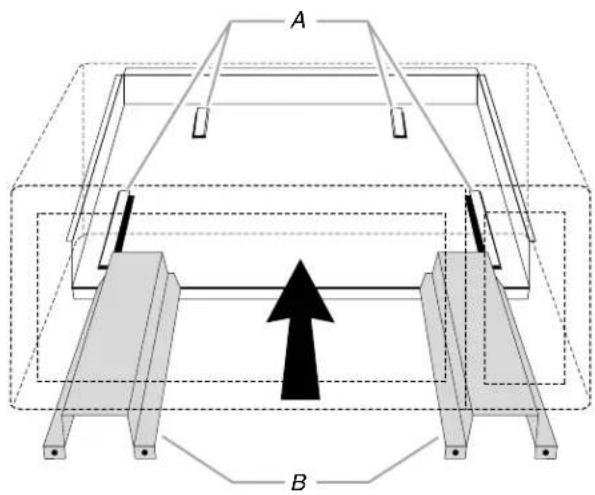

2. Aligner les tringles avec les rails de guidage sur l'espace d'évacuation inférieur.

A. Rails de guidage B. Tringles

1. Réinsérer le four à micro-ondes dans la cavité pour le remettre en place. Les trous de montage des extrémité
2. ant quatre vis courtes dans les trous de montage.

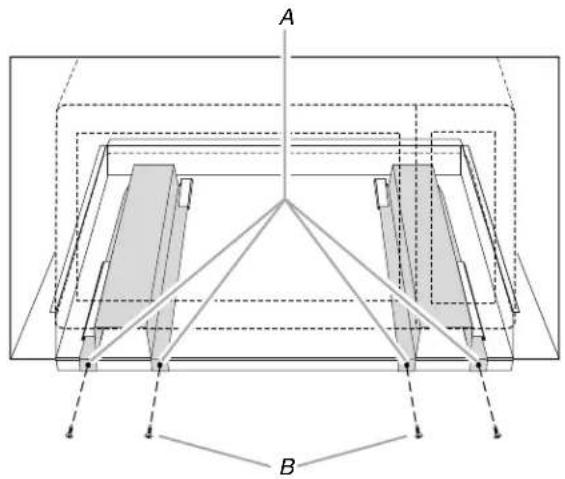

A. Trous de montage B. Vis courtes (4)

Installation du cadre de la trousse de gamiture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes inférieures reposent sur le plancher de l'ouverture, tel qu'illustré.

A. Avant du cadre de la trousse de garniture B. Languettes (supérieure et inférieure) C. Plancher de l'ouverture d'encastrement/dans le placard

1. Tout en maintenant le cadre de trousse de garniture en place, utiliser un foret de 7/64" pour percer quatre avant-trous dans l'avant de l'ouverture d'encastrement/dans le placard à travers les rails de guidage des trousseaux de montage, dans les angles supérieurs et inférieurs du cadre de trousse de garniture.

Remarques :

Les trous sont percés de haut en bas, et de bas en haut à un angle d'environ. Pour éviter d'endommager le cadre de la trousse de garniture, ne pas trop serrer les vis.

A. Cadre de la trousse de garniture B. Rail de guidage du trou de montage

C. Vis à bois longues (4 - peintes) D. Plafond de l'ouverture d'encastrement

1. Fixer le cadre de trousse de garniture à l'ouverture d'encastrement/dans le placard en installant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 2 ci-dessus.

L'installation est maintenant terminée. Réinstaller tous les articles qui auraient été retirés de la cavité du four à micro-ondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
