Caractéristiques techniques	Four à micro-ondes KITCHENAID MK2227AZ, capacité de 20 litres, puissance de 800 watts, 5 niveaux de puissance.
Utilisation	Fonctionnement simple avec un panneau de commande intuitif, options de cuisson rapide et décongélation.
Maintenance et réparation	Nettoyage facile avec un intérieur en acier inoxydable, entretien régulier recommandé pour prolonger la durée de vie.
Sécurité	Système de verrouillage de sécurité, protection contre la surchauffe, conforme aux normes de sécurité en vigueur.
Informations générales	Dimensions compactes, design moderne, idéal pour les petites cuisines, garantie de 2 ans.

FOIRE AUX QUESTIONS - MK2227AZ KITCHENAID

Comment régler le minuteur sur le KITCHENAID MK2227AZ ?

Pour régler le minuteur, tournez le bouton du minuteur dans le sens des aiguilles d'une montre jusqu'à atteindre le temps désiré. Le minuteur démarrera automatiquement.

Pourquoi mon micro-ondes ne chauffe-t-il pas ?

Vérifiez si la porte du micro-ondes est bien fermée. Assurez-vous également que l'appareil est branché et que le fusible n'est pas grillé.

Comment nettoyer l'intérieur du KITCHENAID MK2227AZ ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient rayer la surface.

Quelle est la capacité du micro-ondes KITCHENAID MK2227AZ ?

La capacité du KITCHENAID MK2227AZ est de 20 litres.

Puis-je utiliser des plats en plastique dans ce micro-ondes ?

Oui, mais assurez-vous qu'ils sont spécifiquement conçus pour une utilisation au micro-ondes.

Comment déverrouiller le panneau de commande ?

Pour déverrouiller le panneau de commande, maintenez enfoncé le bouton 'Stop/Cancel' pendant 3 secondes.

Que faire si le micro-ondes émet un bruit étrange ?

Vérifiez si des objets sont coincés dans le plateau tournant. Si le problème persiste, contactez le service client.

Comment utiliser la fonction de décongélation ?

Sélectionnez le mode 'Décongélation', entrez le poids du produit et appuyez sur 'Démarrer'.

Y a-t-il une fonction de cuisson rapide ?

Oui, le KITCHENAID MK2227AZ dispose d'une fonction de cuisson rapide qui permet de cuire des aliments rapidement en appuyant simplement sur le bouton 'Cook' et en réglant la durée.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de KitchenAid ou peut être inclus dans l'emballage de votre produit.

MODE D'EMPLOI MK2227AZ KITCHENAID

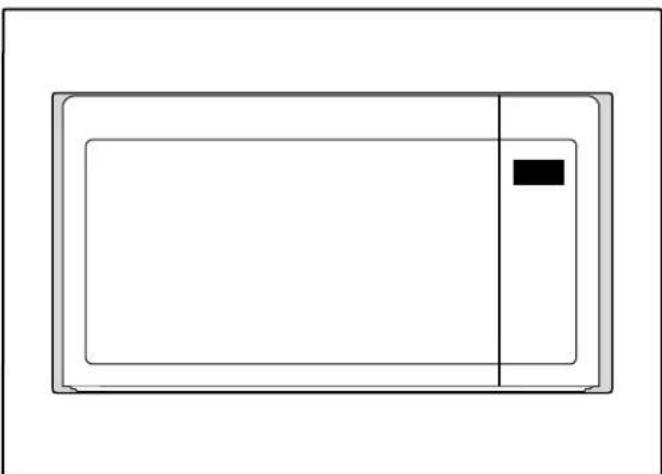

Garniture encastrée pour modèles MK2227 MK2220

Homologations UL pour utilisation au-dessus de tous les fours encastrés électriques ou à gaz, jusqu'à 30" (76,2 cm) de largeur

Table of Contents / Table des matières

Outillage et pièces....7

Exigences d'emplacement....7

Dimensions nécessaires de l'ouverture d'encastrement......8

Dimensions du cadre de la trousse de garniture....8

Spécifications électriques ....8

Préparation du four à micro-ondes....9

Préparation de l'ouverture d'encastrement/dans le placard.....9

Installation du four à micro-ondes ....10

Installation du cadre de la trousse de garniture....11

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

INSTRUCTIONS D'INSTALLATION

Outilage et pièces

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

■ Mètre ruban

■ Perceuse

■ Crayon

■ Foret de 7/64"

■ Tournevis Phillips

Pièces fournies (pas à l'échelle)

Tringles (2) Espace d'évacuation inférieur			Cadre de la trousse de garniture
Vis courtes (14)(11 + 3 supplémentaires)		[SHGD]Vis à bois longues (6 - peintes)(4 + 2 supplémentaires)

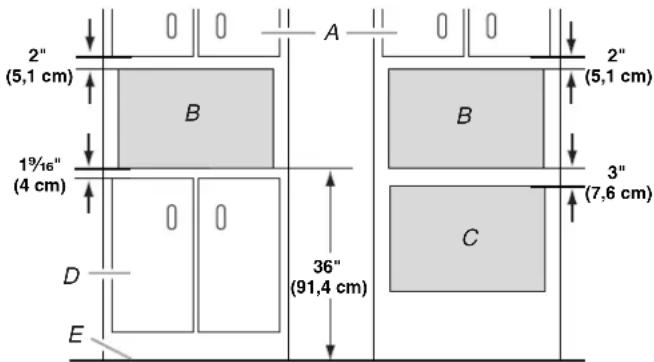

Exigences d'emplacement

Le four à micro-ondes peut être installé par dessus un four encastré. Si l'on installe le four à micro-ondes par dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36" (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1% ^16 " (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

2" (5,1 cm) 19/16" (4 cm) D E A B 36" (91,4 cm) C 2" (5,1 cm) 3" (7,6 cm)

A. Placard supérieur

B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement du four inférieur

D. Placards inférieurs

E. Plancher

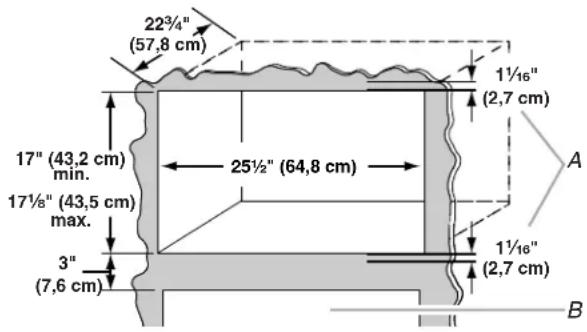

Dimensions nécessaires de l'ouverture d'encastrement

22³/⁴" (57,8 cm) 17" (43,2 cm) min. 17½" (43,5 cm) max. 3" (7,6 cm) 25½" (64,8 cm) 1½″ (2,7 cm) A 1½″ (2,7 cm) B

A. Dépassement du cadre de la trousse de garniture
B. Ouverture pour le four inférieur

REMARQUES :

■ La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17 ^1/8 " (43,5 cm) maximum.
■ Les mesures de largeur et profondeur peuvent être modifiées de ±1/16" (2 mm).
■ La dimension minimale de 3" (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes.
■ Le cadre de la trousse de garniture dépasse de 1 ^1/16 " (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

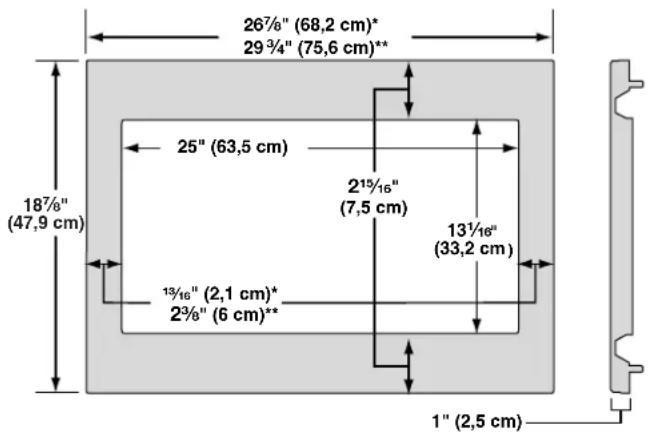

Dimensions du cadre de la trousse de garniture

26½" (68,2 cm)* 29 ¾" (75,6 cm)** 25" (63,5 cm) 18 ¾" (47,9 cm) 2½/₁₆" (7,5 cm) 13 ¼/₁₆" (33,2 cm) 1³/₁₆" (2,1 cm)* 2¾" (6 cm)** 1" (2,5 cm)

*Trousse de garniture de 27" (68,6 cm)
**Trousse de garniture de 30" (76,2 cm)

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire :

■ Une alimentation électrique de 120 volts, 60 Hz, CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.

Recommandé :

■ Un fusible temporisé ou un disjoncteur temporisé.
■ Un circuit distinct exclusif à ce four à micro-ondes.

INSTRUCTIONS DE LIAISON À LA TERRE

■ Pour tout appareil ménager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT : L'utilisation incorrecte du dispositif de liaison à la terre peut susciter un risque de choc électrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien ou un technicien qualifié d'installer une prise de courant à proximité du four à micro-ondes.

CONSERVEZ CES INSTRUCTIONS

Préparation du four à micro-ondes

1. Débrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les articles à l'intérieur du four à micro-ondes - le cas échéant.
3. Placer avec précaution le four à micro-ondes sur son sommet en orientant la porte vers l'avant (vers l'installateur).

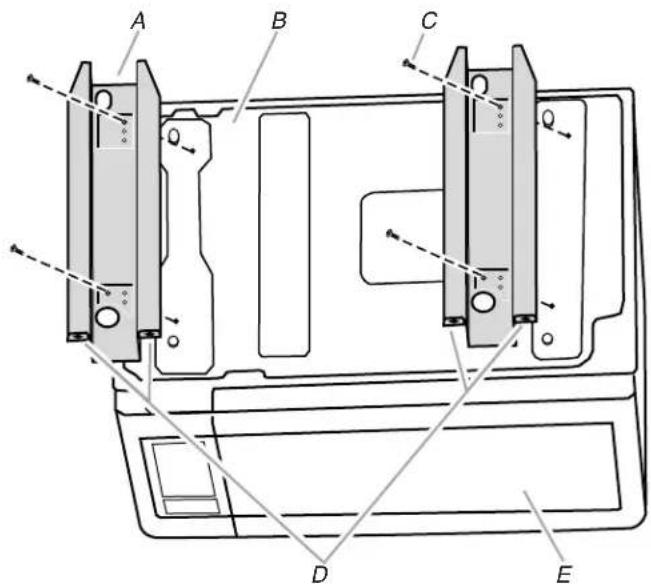

4. Aligner les trous de n° 33 sur le plancher du four à microondes avec les trous de n° 33 sur des tringles tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

A B C D E

A. Tringles (2)

B. Plancher du four à micro-ondes

C. Vis courtes (4)
D. Rebords
E. Porte

1. Fixer les tringles au plancher du four à micro-ondes à l'aide de quatre vis courtes à travers les ensemble de trous de n° 33.

Préparation de l'ouverture d'encastrement/dans le placard

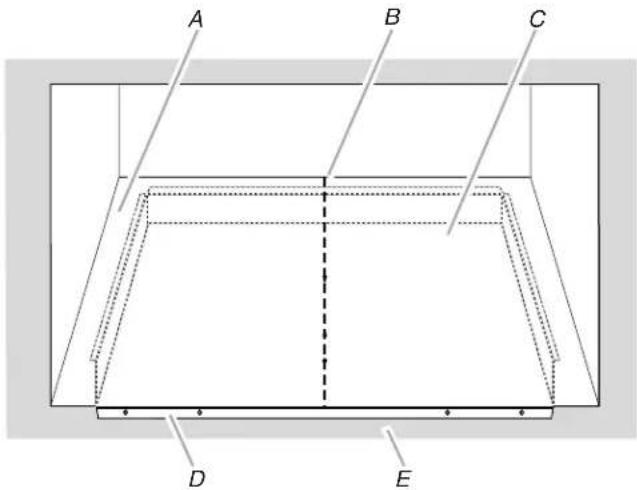

1. Déterminer l'emplacement de l'axe central et le tracer sur le plancher de l'ouverture d'encastrement.
2. Positionner l'espace d'évacuation inférieur dans l'ouverture en faisant reposer le rebord contre l'avant inférieur de l'ouverture.

A B C D E

A. Plancher de l'ouverture d'encastrement
B. Axe central
C. Espace d'évacuation inférieur

D. Rebord de l'espace d'évacuation inférieur
E. Avant

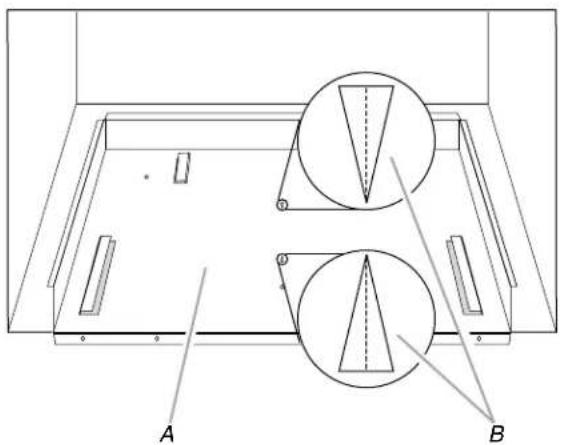

1. Aligner les flèches centrales de l'espace d'évacuation inférieur avec l'axe central illustré à l'étape 1 ci-dessus.

A. Espace d'évacuation inférieur
B. Flèches centrales alignées avec l'axe central

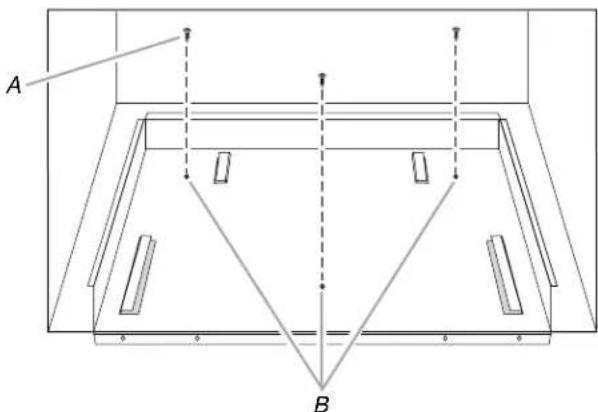

1. Marquer l'emplacement des trois trous de montage à travers l'espace d'évacuation inférieur sur le plancher de l'ouverture d'encastrement.

A B

A. Vis courtes (3)

B. Trous de montage de l'espace d'évacuation inférieur

1. À l'aide d'un foret de 7/64", percer des avant-trous dans les trois trous tracés à l'étape 4.
2. Réaligner et installer l'espace d'évacuation inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percer des avant-trous dans l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord de l'espace d'évacuation inférieur.

A B

A. Rebord de l'espace d'évacuation inférieur B. Trous de montage

Installation du four à micro-ondes

1. Remettre le four à micro-ondes à l'endroit avec précaution.
2. Placer le four à micro-ondes à proximité de l'ouverture d'encastrement.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le four à micro-ondes.

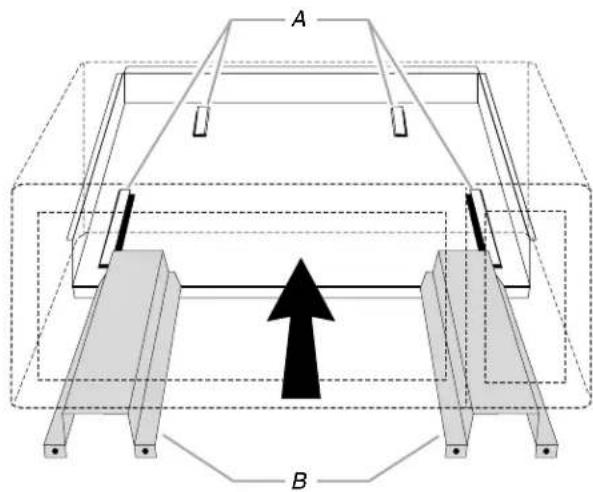

2. Aligner les tringles avec les rails de guidage sur l'espace d'évacuation inférieur.

A B

A. Rails de guidage
B. Tringles

1. Réinsérer le four à micro-ondes dans la cavité pour le remettre en place. Les trous de montage des extrémités de tringles et du rebord de l'espace d'évacuation inférieur s'alignent contre la partie inférieure avant de l'ouverture d'encastrement/dans le placard.

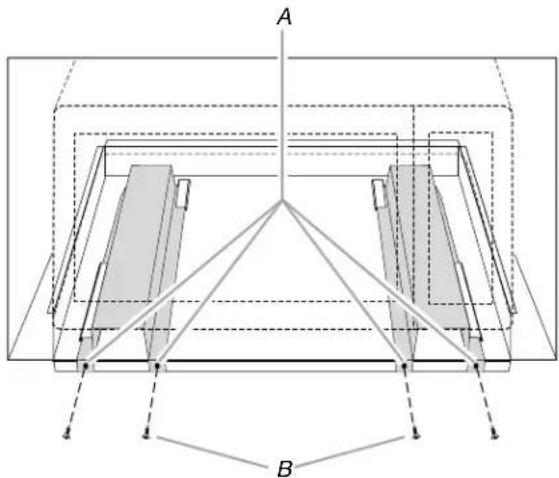

2. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans le placard en installant quatre vis courtes dans les trous de montage.

A B

A. Trous de montage
B. Vis courtes (4)

Installation du cadre de la trousse de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes inférieures reposent sur le plancher de l'ouverture, tel qu'illustré.

A B C

A. Avant du cadre de la trousse de garniture
B. Languettes (supérieure et inférieure)
C. Plancher de l'ouverture d'encastrement/dans le placard

1. Tout en maintenant le cadre de trousse de garniture en place, utiliser un foret de 7/64" pour percer quatre avant-trous dans l'avant de l'ouverture d'encastrement/dans le placard à travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de trousse de garniture.

REMARQUES :

■ Les trous sont percés de haut en bas, et de bas en haut à un degré d'environ 45°.

■ Pour éviter d'endommager le cadre de la trousse de garmiture, ne pas trop serrer les vis.

A B C D

A. Cadre de la trousse de garniture
C. Vis à bois longues (4 - peintes)
B. Rail de guidage du trou de montage
D. Plafond de l'ouverture

1. Fixer le cadre de trousse de garniture à l'ouverture d'encastrement/dans le placard en installant quatre vis à bois longues (peintes) dans les avant-trous percés à l'étape 2 ci-dessus.

L'installation est maintenant terminée. Réinstaller tous les articles qui auraient été retirés de la cavité du four à micro-ondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
