Caractéristiques techniques	Scie télescopique électrique, longueur de coupe de 30 cm, moteur de 8 ampères.
Utilisation	Idéale pour l'élagage des branches et l'entretien des jardins.
Maintenance et réparation	Vérifier régulièrement la chaîne et le guide, lubrifier la chaîne, nettoyer après chaque utilisation.
Sécurité	Utiliser des gants et des lunettes de protection, ne pas utiliser par temps humide, respecter les consignes de sécurité du fabricant.
Informations générales	Poids léger pour une maniabilité optimale, garantie de 2 ans, fonctionnement silencieux.

FOIRE AUX QUESTIONS - SWJ803ECMO Sun Joe

Comment assembler la scie Sun Joe SWJ803ECMO ?

Suivez les instructions d'assemblage fournies dans le manuel d'utilisation. Assurez-vous de fixer la lame correctement et de vérifier que toutes les vis sont bien serrées.

Quelles sont les mesures de sécurité à respecter lors de l'utilisation de la scie ?

Portez toujours des lunettes de sécurité et des gants. Ne coupez pas de branches au-dessus de la hauteur de la taille et ne travaillez jamais sous l'influence de l'alcool ou de drogues.

Comment entretenir la scie Sun Joe SWJ803ECMO ?

Après chaque utilisation, nettoyez la lame et vérifiez qu'elle est bien affûtée. Lubrifiez les pièces mobiles et rangez l'outil dans un endroit sec.

Que faire si la scie ne démarre pas ?

Vérifiez que la batterie est chargée ou que la scie est bien branchée. Assurez-vous également que le bouton de sécurité est en position de fonctionnement.

Quelle est la capacité de coupe maximale de la scie ?

La scie Sun Joe SWJ803ECMO peut couper des branches d'un diamètre maximal de 20 cm.

Comment remplacer la lame de la scie ?

Débranchez la scie et retirez la vis de fixation de la lame à l'aide d'un tournevis. Installez la nouvelle lame en suivant les instructions du manuel.

La scie fait des bruits étranges lors de l'utilisation, que faire ?

Vérifiez si quelque chose bloque la lame ou si la lame est endommagée. Si le problème persiste, contactez le service clientèle pour obtenir de l'aide.

Comment stocker la scie pour l'hiver ?

Nettoyez soigneusement la scie, appliquez de l'huile sur la lame et rangez-la dans un endroit sec et à l'abri du gel.

La scie surchauffe, que dois-je faire ?

Arrêtez immédiatement l'utilisation et laissez la scie refroidir. Vérifiez que les évents ne sont pas obstrués et que la lame n'est pas trop usée.

Comment contacter le service clientèle pour obtenir de l'aide ?

Vous pouvez contacter le service clientèle via le site officiel de Sun Joe ou au numéro de téléphone indiqué dans le manuel d'utilisation.

MODE D'EMPLOI SWJ803ECMO Sun Joe

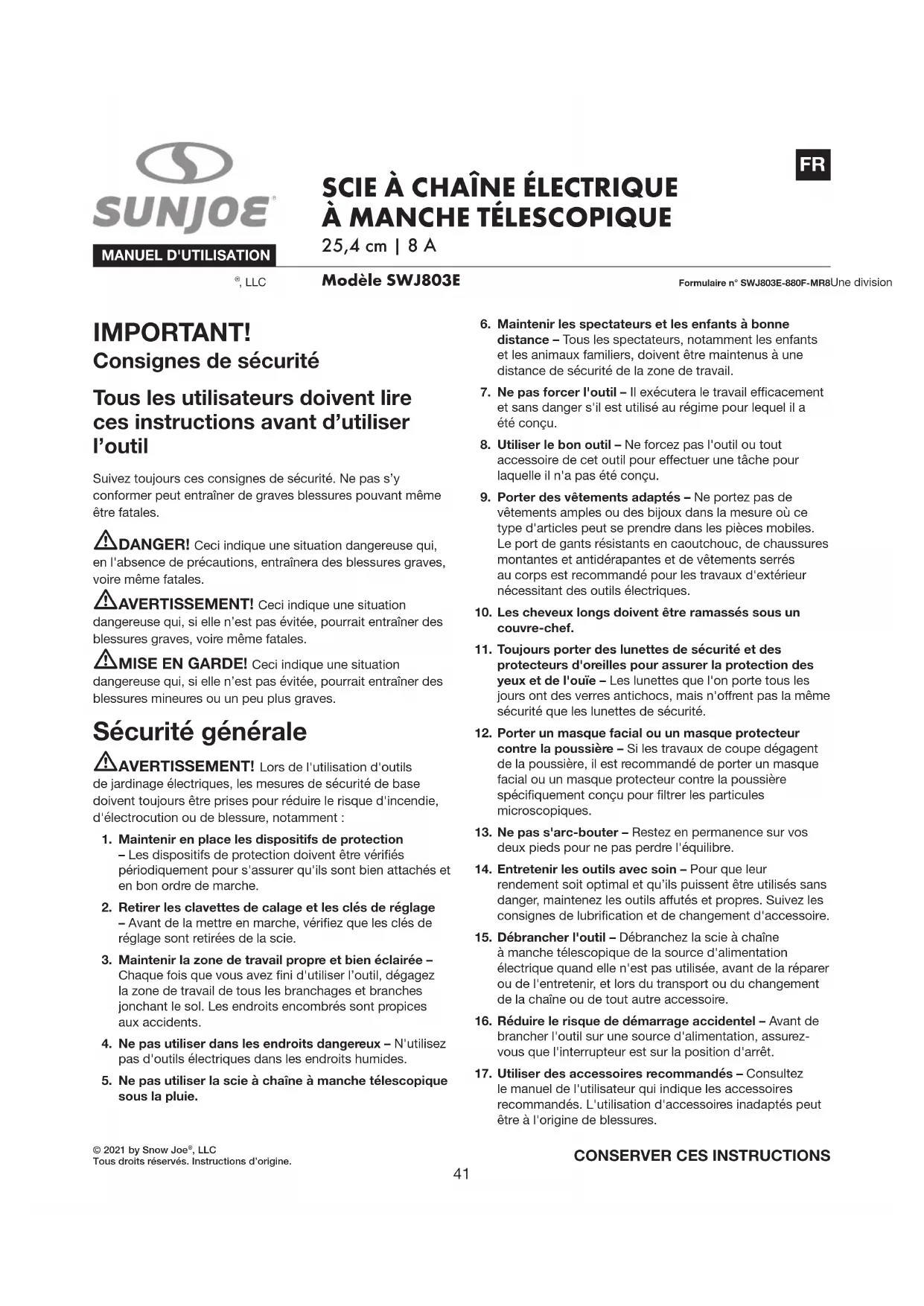

© 2021 by Snow Joe , LLCTous droits réservés. Instructions d’origine. Formulaire n° SWJ803E-880F-MR8Une division de Snow Joe

SCIE À CHAÎNE ÉLECTRIQUE

À MANCHE TÉLESCOPIQUE

25,4 cm | 8 A IMPORTANT! Consignes de sécurité Tous les utilisateurs doivent lire ces instructions avant d’utiliser l’outil Suivez toujours ces consignes de sécurité. Ne pas s’y conformer peut entraîner de graves blessures pouvant même être fatales. mDANGER! Ceci indique une situation dangereuse qui, en l'absence de précautions, entraînera des blessures graves, voire même fatales. mAVERTISSEMENT! Ceci indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves, voire même fatales. mMISE EN GARDE! Ceci indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures mineures ou un peu plus graves. Sécurité générale

AVERTISSEMENT! Lors de l'utilisation d'outils de jardinage électriques, les mesures de sécurité de base doivent toujours être prises pour réduire le risque d'incendie, d'électrocution ou de blessure, notamment :

1. Maintenir en place les dispositifs de protection

– Les dispositifs de protection doivent être vériés périodiquement pour s'assurer qu'ils sont bien attachés et en bon ordre de marche.

2. Retirer les clavettes de calage et les clés de réglage

– Avant de la mettre en marche, vériez que les clés de réglage sont retirées de la scie.

3. Maintenir la zone de travail propre et bien éclairée –

Chaque fois que vous avez ni d'utiliser l’outil, dégagez la zone de travail de tous les branchages et branches jonchant le sol. Les endroits encombrés sont propices aux accidents.

4. Ne pas utiliser dans les endroits dangereux – N'utilisez

pas d'outils électriques dans les endroits humides.

5. Ne pas utiliser la scie à chaîne à manche télescopique

6. Maintenir les spectateurs et les enfants à bonne

distance – Tous les spectateurs, notamment les enfants et les animaux familiers, doivent être maintenus à une distance de sécurité de la zone de travail.

7. Ne pas forcer l'outil – Il exécutera le travail ecacement

et sans danger s'il est utilisé au régime pour lequel il a été conçu.

8. Utiliser le bon outil – Ne forcez pas l'outil ou tout

accessoire de cet outil pour eectuer une tâche pour laquelle il n'a pas été conçu.

9. Porter des vêtements adaptés – Ne portez pas de

vêtements amples ou des bijoux dans la mesure où ce type d'articles peut se prendre dans les pièces mobiles. Le port de gants résistants en caoutchouc, de chaussures montantes et antidérapantes et de vêtements serrés au corps est recommandé pour les travaux d'extérieur nécessitant des outils électriques.

10. Les cheveux longs doivent être ramassés sous un

11. Toujours porter des lunettes de sécurité et des

protecteurs d'oreilles pour assurer la protection des yeux et de l'ouïe – Les lunettes que l'on porte tous les jours ont des verres antichocs, mais n'orent pas la même sécurité que les lunettes de sécurité.

12. Porter un masque facial ou un masque protecteur

contre la poussière – Si les travaux de coupe dégagent de la poussière, il est recommandé de porter un masque facial ou un masque protecteur contre la poussière spéciquement conçu pour ltrer les particules microscopiques.

13. Ne pas s'arc-bouter – Restez en permanence sur vos

deux pieds pour ne pas perdre l'équilibre.

14. Entretenir les outils avec soin – Pour que leur

rendement soit optimal et qu’ils puissent être utilisés sans danger, maintenez les outils autés et propres. Suivez les consignes de lubrication et de changement d'accessoire.

15. Débrancher l'outil – Débranchez la scie à chaîne

à manche télescopique de la source d'alimentation électrique quand elle n'est pas utilisée, avant de la réparer ou de l'entretenir, et lors du transport ou du changement de la chaîne ou de tout autre accessoire.

16. Réduire le risque de démarrage accidentel – Avant de

brancher l'outil sur une source d'alimentation, assurez- vous que l'interrupteur est sur la position d'arrêt.

17. Utiliser des accessoires recommandés – Consultez

le manuel de l'utilisateur qui indique les accessoires recommandés. L'utilisation d'accessoires inadaptés peut être à l'origine de blessures.42 18. Vérier que les pièces ne sont pas endommagées – Avant chaque utilisation, réparez ou remplacez tout dispositif de protection ou toute pièce endommagés. Par ailleurs, vériez l’alignement des pièces mobiles, qu’aucune pièce ne grippe ou n’est cassée, les xations et tout autre problème susceptible d’entraver le bon fonctionnement de l’outil.19. Ne jamais laisser l'outil sans surveillance pendant que le moteur tourne – Coupez la source d'alimentation en retirant le cordon d’alimentation de la prise. Ne vous éloignez pas de la scie tant que le guide-chaîne n'est pas complètement arrêté.20. Prévenir les démarrages accidentels – Ne transportez pas la scie à chaîne à manche télescopique en maintenant le doigt sur l'interrupteur.21. Pour transporter la scie ou la tenir, ne pas la saisir par le guide-chaîne ou la chaîne elle-même en l'absence de la coie protectrice – Assurez-vous de placer le guide-chaîne dans sa coie protectrice quand vous n'utilisez pas la scie.22. Rester vigilant – Surveillez ce que vous faites. Faites preuve de bon sens. N'utilisez pas la scie à chaîne à manche télescopique quand vous êtes fatigué.23. Remiser l’outil à l’intérieur, à l’arrêt complet – Quand ils ne sont pas utilisés, les outils doivent être remisés à l'intérieur dans un endroit sec, surélevé ou sous clé, hors de portée des enfants. Sécurité électrique 1. Des dispositifs de protection contre les défauts de terre (disjoncteurs de fuite de terre) doivent équiper le(s) circuit(s) ou la(les) prise(s) utilisés pour la scie à chaîne à manche télescopique. Des prises intégrant un disjoncteur de fuite de terre sont oertes et peuvent être utilisées pour répondre à cette mesure de sécurité.2. Pour éviter une électrocution, utilisez uniquement une rallonge électrique appropriée pour l'extérieur, par exemple les modèles SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ou SJTOW-A. Avant son utilisation, vériez que la rallonge électrique est en bon état. Si vous utilisez une rallonge électrique, assurez-vous qu’elle soit de calibre susant pour le courant que l’outil va consommer. Pour des longueurs inférieures à 15 m, une rallonge électrique de calibre AWG n° 16 (ou supérieur) doit être utilisée. Une rallonge sous-dimensionnée provoquera une chute de tension dans les lignes, ce qui entraînera une perte de puissance et une surchaue.3. Pour réduire le risque d’électrocution, cet outil est muni d'une che polarisée (c.-à-d., une lame est plus large que l’autre). Utilisez uniquement une rallonge à che polarisée, homologuée UL, CSA ou ETL et pour une utilisation à l'extérieur et tout temps. La che de l’outil ne s'insère que d'une seule façon dans une rallonge à che polarisée. Si la che de l’outil ne rentre pas complètement dans la rallonge, inversez-la. Si la che ne s’insère toujours pas, procurez-vous une rallonge à che polarisée. Une rallonge à che polarisée nécessite l’utilisation d’une prise murale polarisée. La che polarisée de la rallonge ne s’insère que d’une seule façon dans la prise murale polarisée. Si la che ne rentre pas complètement dans la prise murale, inversez-la. Si la che ne s’insère toujours pas, communiquez avec un électricien qualié pour qu’il pose une prise adéquate. Ne modiez en aucune façon la che de l’outil, la prise de la rallonge ou la che de la rallonge. 4. Pour empêcher que le cordon de l’outil se débranche de la rallonge électrique pendant son utilisation, faites un nœud avec les deux cordons comme indique le Tableau 1. m AVERTISSEMENT! m Toute électrocution peut entraîner des BLESSURES GRAVES pouvant même être FATALES. Tenir compte de ces avertissements :• Ne laisser aucune partie de la scie à chaîne à manche télescopique entrer en contact avec de l'eau pendant son utilisation. Si l'outil se mouille lorsqu'il n'est pas sous tension, l'essuyer avant de le redémarrer. • Utiliser uniquement une rallonge électrique homologuée UL, CSA ou ETL pour l'extérieur et tout temps.• Ne pas utiliser de rallonge électrique d’une longueur supérieure à 30 m.• Ne pas toucher l'outil ou sa prise de courant les mains mouillées ou les pieds dans l’eau. Le port de bottes de caoutchouc ore une certaine protection. TABLEAU - RALLONGE ÉLECTRIQUELongueur de cordon :Calibre min. de l (AWG) :Jusqu'à 15 mi +15m -30 m (B) Brancher la che dans la priseRallonge électriqueCordon d’alimentation(A) Nouer les cordons comme sur l’illustrationTableau 1. Méthode d’attache de rallonge électrique43

5. N'utilisez pas le cordon à mauvais escient. Ne jamais tirer

la scie à chaîne à manche télescopique par le cordon et ne pas tirer brusquement sur le cordon pour le retirer de la prise. Maintenez le cordon éloigné de la chaleur, de l’huile et des objets tranchants. Consignes de sécurité spéciques pour les scies à chaîne à manche télescopique mAVERTISSEMENT! DANGER D'ÉLECTROCUTION! – Pour éviter de vous électrocuter, ne pas utiliser la scie à chaîne à manche télescopique à moins de 15 m de lignes électriques aériennes. Le non-respect de ces consignes pourrait entraîner de graves blessures. Conseils d'utilisation pour les scies à chaîne à manche télescopique

• Notez l'endroit où se trouve la rallonge électrique par rapport à l'outil. Pendant l'utilisation de la scie à chaîne à manche télescopique, veillez à ne pas trébucher sur la rallonge.

• Maintenez en permanence la rallonge éloignée de la chaîne et de l'utilisateur.

• Maintenez les enfants, les animaux et les spectateurs à bonne distance de la scie à chaîne à manche télescopique et de la rallonge électrique.

• Seul l'utilisateur de la scie à chaîne à manche télescopique doit être dans la zone de travail.

• N'utilisez pas la scie à chaîne à manche télescopique pour abattre des arbres.

• Les deux mains sont toujours nécessaires pour utiliser la scie à chaîne à manche télescopique. Saisissez fermement la scie à chaîne à manche télescopique, une main sur la gâchette et l'autre sur le manche.

• Avant de démarrer la scie à chaîne à manche télescopique, assurez-vous que la chaîne de la scie n'est en contact avec rien.

• Ne laissez pas la scie à chaîne à manche télescopique venir en contact avec tout ce qui est mis à la terre, par exemple les tuyaux, les clôtures ou les poteaux métalliques.

• Ne forcez pas sur la scie à chaîne à manche télescopique pendant que vous sciez. Appliquez une légère pression. Elle exécutera le travail ecacement et sans danger si elle est utilisée au régime pour lequel elle a été conçue.

• Quand vous coupez une branche qui est sous tension, faites preuve d'une extrême prudence. Quand la tension d'une branche se libère, elle peut se rabattre brutalement et frapper l'utilisateur en causant des blessures graves, voire même fatales.

• Ne transportez pas l'outil quand il est branché. Transportez la scie à chaîne à manche télescopique d'un endroit à un autre après l'avoir débranchée. Pendant son transport, tenez le manche au niveau de son point d'équilibre (près de l'extrémité de la scie), le guide-chaîne et la chaîne tournés vers l'arrière.

• N'utilisez pas la scie à chaîne à manche télescopique pour tailler de petits buissons ou des arbustes. Les petites branches peuvent s'attraper dans la chaîne et frapper en coup de fouet l'utilisateur, ce qui pourrait le déséquilibrer.

• Maintenez toutes les parties du corps à bonne distance de la chaîne de sciage.

• Lorsque les lames sont en mouvement, rien ne doit être retiré ou tenu à la main pour être scié. Avant de retirer tout ce qui coince la lame, assurez-vous que l'interrupteur est à la position d'arrêt. La chaîne de sciage continue à se mouvoir après avoir fermé l'interrupteur. Lorsque vous utilisez la scie à chaîne à manche télescopique, un moment d'inattention peut se traduire par de graves dommages corporels.

• Transportez la scie à chaîne à manche télescopique par la poignée, la chaîne de sciage étant arrêtée. Lorsque vous transportez ou remisez la scie à chaîne à manche télescopique, replacez toujours la coie protectrice. En maniant la scie à chaîne à manche télescopique de façon appropriée, vous réduirez le risque que la chaîne de sciage vous blesse.

• Saisissez la scie à chaîne à manche télescopique en plaçant les mains uniquement sur les surfaces isolées prévues à cet eet, car la chaîne de sciage peut entrer en contact avec un câble dissimulé ou son cordon d'alimentation. Lorsque la chaîne de sciage touche un l « sous tension », les pièces métalliques à nu de la scie à chaîne à manche télescopique peuvent elles aussi être « sous tension » et électrocuter l'utilisateur.

• Maintenez le câble à l'écart de la zone de sciage. Pendant l'utilisation de l'outil, le câble peut être caché dans des buissons et accidentellement coupé par la chaîne de sciage.

• N'utilisez pas la scie à chaîne à manche télescopique par mauvais temps, surtout quand la foudre risque de tomber. Cette précaution réduit le risque d'être frappé par la foudre.

• Protégez-vous toujours la tête quand vous utilisez la scie à chaîne à manche télescopique pour un travail en hauteur à bout de bras. Les chutes de débris peuvent être à l'origine de graves dommages corporels. Eet de rebond mAVERTISSEMENT! Un eet de rebond peut se produire quand le pignon de renvoi ou l'extrémité du guide- chaîne touche quelque chose ou quand le bois se rapproche trop près de la chaîne de la scie et la pince dans l'entaille en la retenant. ÉVITER DE METTRE EN CONTACT L'EXTRÉMITÉ DU GUIDE-CHAÎNE AVEC QUOI QUE CE SOIT. Dans certains cas, quand l'extrémité entre en contact avec quelque chose, il44 peut se produire une brusque réaction inverse faisant rebondir le guide-chaîne vers le haut et vers l'arrière en direction de l'utilisateur. Le pincement de la chaîne de la scie le long de la partie supérieure du guide-chaîne peut également le pousser et le faire reculer rapidement en direction de l'utilisateur. L'une ou l'autre de ces réactions peut vous faire perdre le contrôle de la scie à chaîne à manche télescopique et vous blesser gravement.

• Parmi les dispositifs de protection contre les rebonds équipant cette scie à chaîne à manche télescopique gurent une chaîne à maillons anti-rebond et un guide- chaîne à faible rebond. Ces dispositifs réduiront les eets de rebond, sans toutefois les supprimer entièrement. Pour éviter les eets de rebond, prenez les précautions nécessaires indiquées dans ce manuel d'utilisation.

• Tenez toujours des deux mains la scie à chaîne à manche télescopique quand vous l'utilisez, une main pressant la gâchette et l'autre main saisissant le manche. Tenez fermement la poignée et le manche. Les deux pouces et les doigts doivent s'enrouler autour de la gâchette et du manche.

• Maintenez en place tous les dispositifs de protection sur la scie à chaîne à manche télescopique. Assurez-vous qu'ils sont en bon ordre de marche.

• Ne vous arc-boutez pas et ne déployez pas les bras au- dessus de l'épaule.

• Restez en permanence sur vos deux pieds pour ne pas perdre l’équilibre.

• N'essayez jamais de scier deux branches à la fois. Sciez une branche à la fois.

• N'enterrez pas le nez du guide-chaîne ou n'essayez pas de scier en enfonçant le nez du guide-chaîne dans le bois.

• Surveillez les mouvements du bois ou d'autres forces pouvant pincer la chaîne.

• Faites preuve d'extrême prudence quand vous entrez à nouveau dans une entaille ancienne.

• Utilisez la chaîne et le guide-chaîne à faible rebond fournis avec cette scie à chaîne à manche télescopique. Utilisez uniquement les pièces de rechange authentiques Snow Joe

conçues spécialement pour être utilisées avec cette scie à chaîne à manche télescopique.

• N'utilisez jamais une chaîne émoussée ou lâche. Maintenez la chaîne autée et correctement tendue. Précautions à prendre pour élaguer en utilisant une scie à chaîne à manche télescopique

• Ne vous tenez jamais debout directement sous la branche que vous élaguez. Positionnez-vous toujours à l'écart des endroits où retombent les débris.

• Quand vous utilisez la scie à chaîne à manche télescopique, ne montez jamais sur une échelle ou sur tout autre type de support instable.

• Maintenez la surface de toutes les poignées et du manche sèche, propre et exempte d'huile et de graisse.

• Tenez toujours la scie à chaîne à manche télescopique des deux mains quand vous l'utilisez. Maintenez une pression ferme et régulière sur la scie à chaîne à manche télescopique pendant que vous sciez, mais n'essayez pas de scier des branches dont le diamètre est supérieur à la longueur du guide-chaîne.

• Maintenez les autres personnes et les animaux familiers à l'écart de l'extrémité de la scie à chaîne à manche télescopique et à bonne distance de la zone de travail.

• N'utilisez pas la scie à chaîne à manche télescopique près de câbles, de lignes électriques ou de lignes téléphoniques. Maintenez un dégagement minimal de 15 m entre la scie et les lignes électriques.45 Symboles de sécurité Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cet outil. Lisez, comprenez et suivez toutes les instructions sur l’outil avant d’essayer de procéder à son assemblage et de l’utiliser.

LIRE LE OU LES MANUELS

D'UTILISATION – Lire, comprendre et suivre toutes les consignes de sécurité du ou des manuels avant d'essayer d'assembler et d'utiliser l’outil. ALERTE DE SÉCURITÉ – Indique une précaution, un avertissement ou un danger. Porter un équipement de protection individuelle, notamment des vêtements serrés de près. La pièce tournante continuera de tourner plusieurs secondes après avoir arrêté la machine. Double isolation. AVERTISSEMENT! Ne pas utiliser l’outil sous la pluie ou par forte humidité. MISE EN GARDE! Éviter de mettre en contact l'extrémité du guide-chaîne avec quoi que ce soit. Le contact de l'extrémité peut forcer le guide-chaîne à se déplacer brusquement vers le haut et vers l'arrière, ce qui peut gravement blesser l'utilisateur.

TÊTE ANTIBRUIT – Pour éviter de se blesser, porter des protecteurs d'oreilles et des lunettes de sécurité. AVERTISSEMENT! DANGER D'ÉLECTROCUTION – Maintenir une distance d'au moins 15 m avec des lignes électriques. Ne pas s’arc-bouter. Restez en permanence sur les deux pieds pour ne pas perdre l'équilibre. Maintenir les spectateurs et les enfants à une distance de sécurité susante. DÉBRANCHER! Retirer immédiatement le cordon de la prise s'il est endommagé ou entaillé. Symboles SymbolesDescriptions Descriptions

DANGER! LAMES ROTATIVES –

Tenir les mains et les pieds éloignés des ouvertures quand la scie tourne. DÉBRANCHER! Retirer le cordon de la prise avant tout nettoyage ou toute vérication d'entretien. Porter des gants de protection et des chaussures antidérapantes pour utiliser la machine et manipuler les débris. 15 m46 MIN

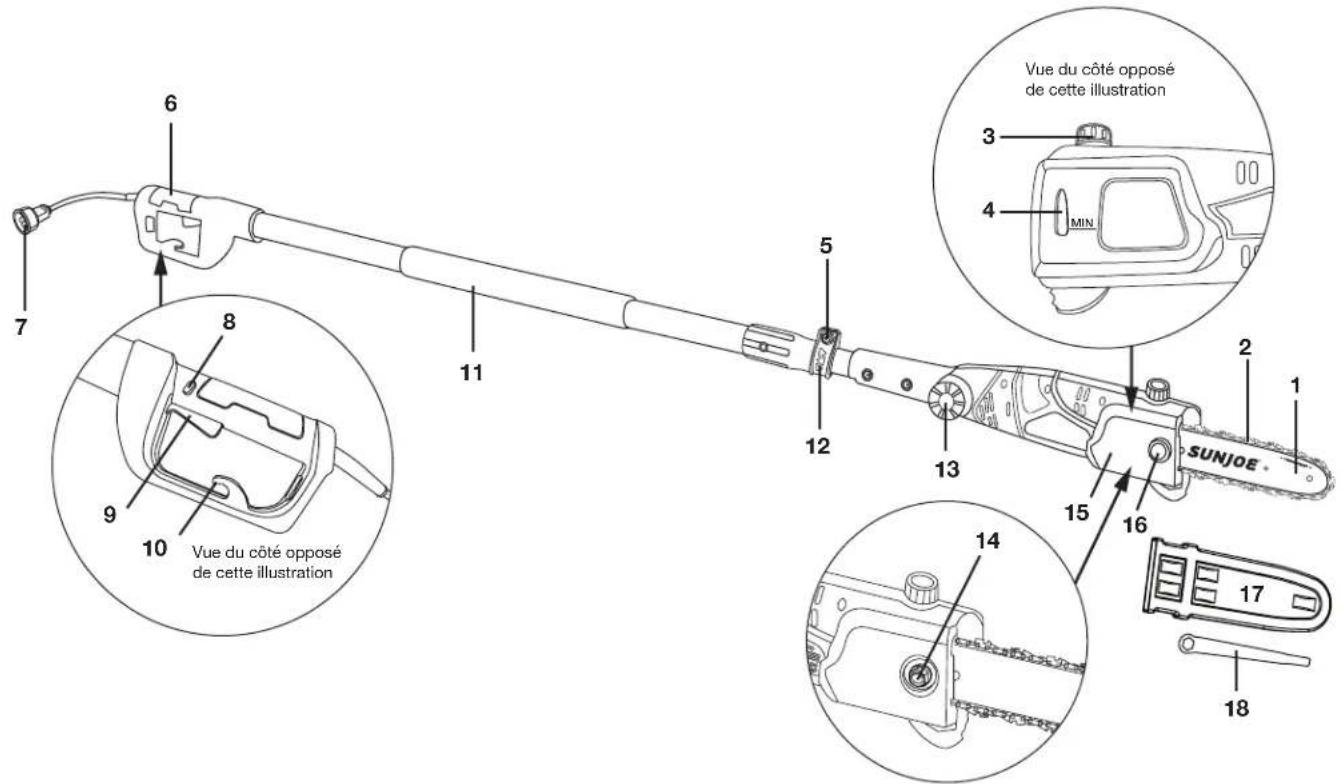

Vue du côté opposé de cette illustrationVue du côté opposé de cette illustration Apprenez à mieux connaître votre scie à chaîne électrique à manche télescopique Lisez attentivement le manuel de l'utilisateur et les consignes de sécurité avant d'utiliser la scie à chaîne à manche télescopique. Comparez l'illustration ci-dessous avec la scie à chaîne à manche télescopique pour vous familiariser avec l'emplacement des diérents réglages et commandes. Conservez ce manuel pour pouvoir le consulter dans le futur.

1. Guide-chaîne de 25,4 cm

2. Chaîne de 25,4 cm

3. Bouchon de réservoir d'huile

4. Hublot indicateur de niveau d'huile

5. Écrou de came de serrage pour manche télescopique

7. Cordon d’alimentation

8. Bouton-poussoir de sécurité

10. Crochet de retenue de rallonge électrique

11. Rembourrage en mousse

12. Came de serrage pour manche télescopique

13. Bouton de réglage de tête multiangles

14. Écrou de coie arrière (sous le capuchon)

15. Coie arrière de chaîne/pignon

16. Capuchon d'écrou de coie arrière

17. Coie protectrice de guide-chaîne

18. Outil combiné clé Allen/tournevis à lame plate

Recommandé : 21,6 cm Tête multiangles .............................................................0º à 30º Manche télescopique .....................................De 1,8 m et 2,7 m Portée en hauteur .........................................Maximale de 4,6 m Contenance du réservoir d'huile ....................................... 60 ml Poids net .......................................................................... 3,6 kg47 Déballage Contenu de la caisse

• Scie à chaîne électrique à manche télescopique

• Guide-chaîne de 25,4 cm

• Outil combiné clé Allen/tournevis à lame plate

• Coie protectrice de guide-chaîne

• Manuel et carte d’enregistrement

1. Retirez soigneusement la scie à chaîne à manche

télescopique de la caisse et inspectez-la pour vérier que tous les éléments énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer

qu’aucun élément n’a été brisé ou endommagé pendant le transport. Si vous constatez que des pièces manquent ou sont endommagées, NE PAS retourner l’outil au magasin. Veuillez appeler le service clientèle Snow Joe

au 1-866-SNOWJOE (1-866-766-9563). REMARQUE : ne jetez pas la caisse d'expédition et l'emballage tant que vous n'êtes pas prêt à utiliser votre nouvelle scie à chaîne électrique à manche télescopique. L'emballage est fabriqué dans des matériaux recyclables. Éliminez ces matériaux de façon appropriée et conformément aux réglementations locales. IMPORTANT! Le matériel et l’emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec les sacs en plastique, les feuilles métalliques ou les petites pièces. Ces éléments peuvent être avalés et présentent un danger de suocation! Assemblage

AVERTISSEMENT! Toujours porter des gants résistants lors de la manipulation du guide-chaîne et de la chaîne. Assembler très minutieusement le guide et la chaîne pour ne pas compromettre la sécurité et l'ecacité de l’outil. En cas de doute, communiquer avec un revendeur Snow Joe

agréé ou appeler le service clientèle Snow Joe

au 1-866-SNOWJOE (1-866-766-9563). mAVERTISSEMENT! Le déballage et l’assemblage doivent être eectués sur une surface plane et stable, susamment d'espace étant prévu pour déplacer l’outil et son emballage. mDANGER! Ne jamais démarrer le moteur avant de poser le guide-chaîne, la chaîne et la coie arrière de chaîne. Si toutes ces pièces ne sont pas en place, l'embrayage peut voler en éclats ou exploser et l'utilisateur peut se blesser gravement. mAVERTISSEMENT! Pour éviter de graves blessures, lire et comprendre toutes les consignes de sécurité fournies. mAVERTISSEMENT! Avant d’eectuer le moindre entretien, s’assurer que l’outil est débranché. Toute personne ne tenant pas compte de cet avertissement s’expose à de graves blessures. Pose/remplacement du guide-chaîne et de la chaîne Outils et fournitures nécessaires :

• Outil combiné clé Allen/tournevis à lame plate (fourni)

• Gants de travail résistants REMARQUE : pour le remplacement du guide-chaîne et de la chaîne, utilisez uniquement des pièces de rechange identiques. Avant de procéder à l'opération, assurez-vous que la scie à chaîne à manche télescopique est débranchée de la source d'alimentation électrique.

1. À l'aide du tournevis à lame plate fourni, retirez le

capuchon d'écrou de coie arrière de chaîne/pignon pour mettre à nu l'écrou (Fig. 1 et 2). CONSEIL : lors du remplacement de la chaîne, enlez temporairement le guide-chaîne dans sa coie pour une protection supplémentaire.

2. À l'aide de la clé Allen fournie, dévissez l'écrou de coie

arrière et retirez la coie arrière de chaîne/pignon (Fig. 3 et 4).

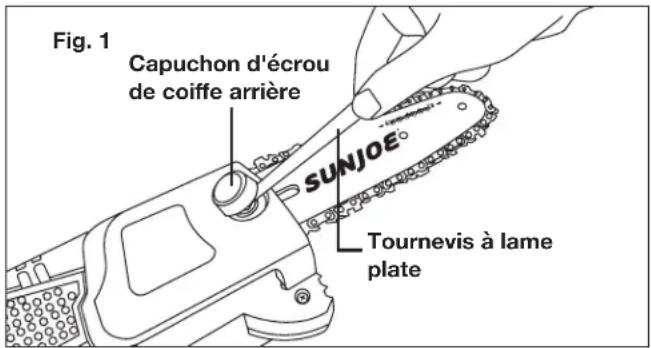

Fig. 1 Capuchon d'écrou de coie arrière Tournevis à lame plate

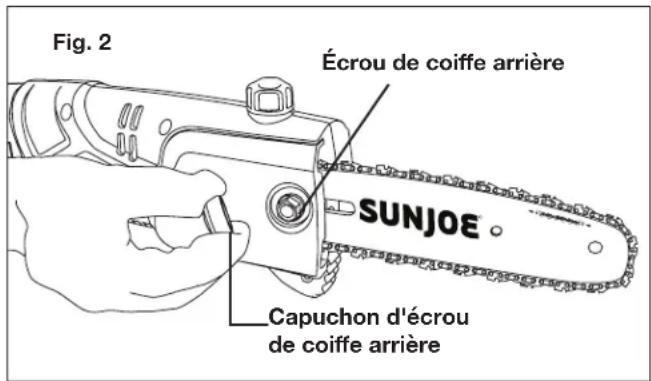

Fig. 2 Capuchon d'écrou de coie arrière Écrou de coie arrière48

3. Retirez le guide-chaîne et la chaîne de la surface de

4. Retirez l’ancienne chaîne du guide.

5. Disposez la nouvelle chaîne de la scie de manière à ce

qu’elle forme une boucle et en vous assurant qu’elle ne soit pas tordue. LE CÔTÉ TRANCHANT DE LA DENT NE DOIT PAS VOUS FAIRE FACE ET DOIT ÊTRE DANS LE SENS DE LA ROTATION DE LA CHAÎNE INDIQUÉ SUR

. Si le côté tranchant vous fait face, retournez la boucle (Fig. 6).

6. En commençant par l’extrémité, montez les maillons

d’entraînement de la chaîne dans la rainure du guide- chaîne en formant une boucle à l'arrière du guide-chaîne. La chaîne s'ajustera en restant lâche jusqu'à ce qu'elle soit placée sur le pignon (Fig. 7 et 8). REMARQUE : assurez-vous du sens de la chaîne . Si la chaîne est montée dans l'autre sens, la scie vibrera anormalement et ne sciera pas.

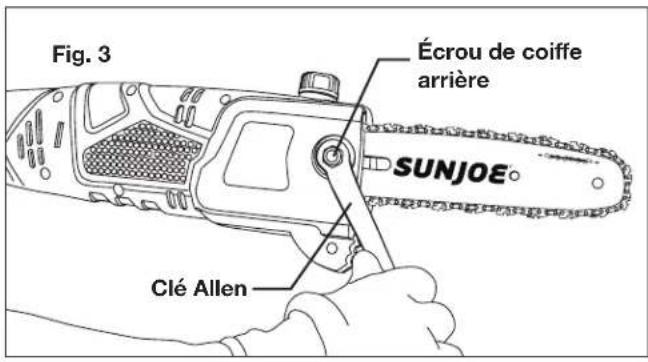

Fig. 3 Écrou de coie arrière Clé Allen

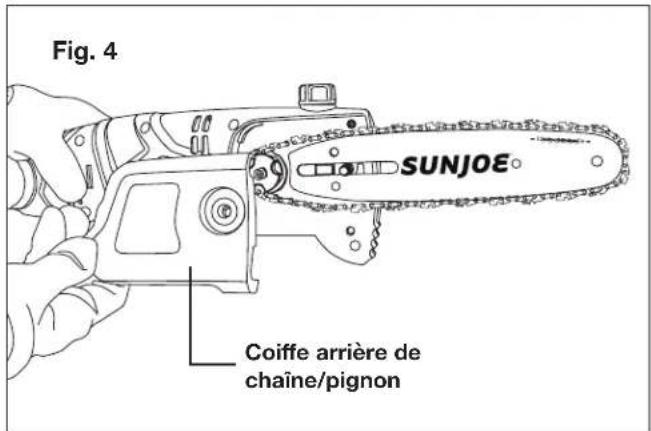

Fig. 4 Coie arrière de chaîne/pignon

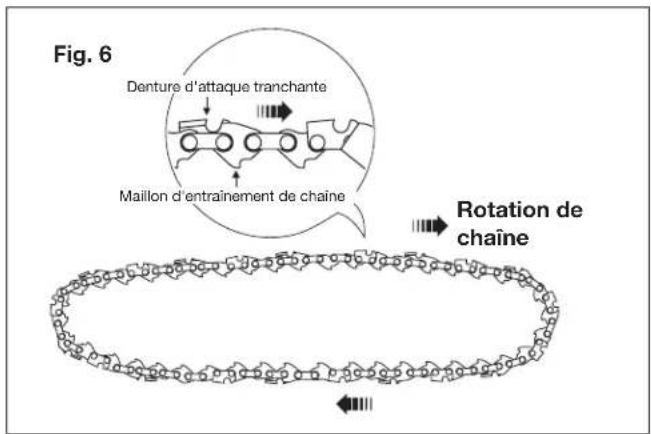

Fig. 5 Guide-chaîne Chaîne Fig. 6 Rotation de chaîne Denture d'attaque tranchante Maillon d'entraînement de chaîne

7. Maintenez la chaîne en position sur le guide-chaîne et

enroulez la boucle autour du pignon. Placez le guide- chaîne pour qu'il repose bien contre la surface de xation, pour que les goujons du guide-chaîne soient dans la longue fente du guide-chaîne et pour que la goupille de réglage soit dans le trou de la goupille de tension de chaîne (Fig. 9).

8. Réglez au besoin la tension de la chaîne en tournant la vis

de tendeur de chaîne à l'aide du tournevis à lame plate fourni. Assurez-vous d'aligner la vis de tendeur de chaîne avec le trou de goupille (Fig. 10).

9. Replacez la coie arrière de chaîne/pignon en insérant

d'abord la languette arrière dans la fente prévue à cet eet et positionnez la coie sur la tête porte-scie. Serrez l'écrou de coie arrière, mais laissez le guide-chaîne se déplacer librement pour le réglage de la tension (Fig. 11).

10. Éliminez complètement le jeu de la chaîne en tournant la

vis du tendeur de chaîne dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne repose parfaitement contre le guide, les maillons d'entraînement étant dans la rainure du guide-chaîne (Fig. 12). REMARQUE : la chaîne est correctement tendue quand il n'y a pas de jeu sur la face inférieure du guide-chaîne, quand la chaîne repose bien sur le guide, mais quand il est toujours possible de la faire tourner à la main sans qu'elle grippe. Pour plus de renseignements sur la tension de la chaîne, consultez la section Entretien commençant en page 14.

11. Serrez l'écrou de coie arrière à l'aide de la clé Allen

(Fig. 11), puis replacez le capuchon d'écrou de coie arrière pour attacher la coie arrière de chaîne/pignon (Fig. 13).

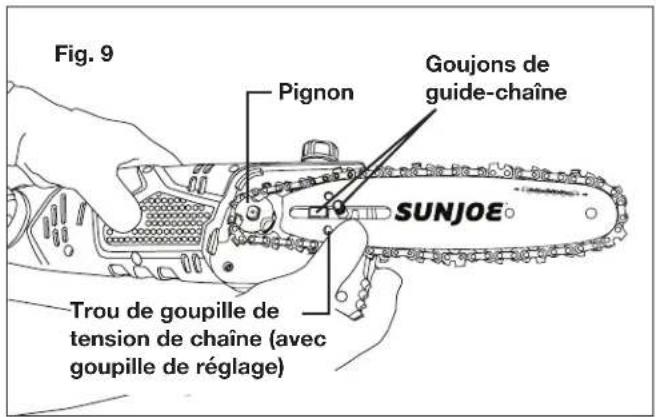

Fig. 9 Pignon Goujons de guide-chaîne Trou de goupille de tension de chaîne (avec goupille de réglage)

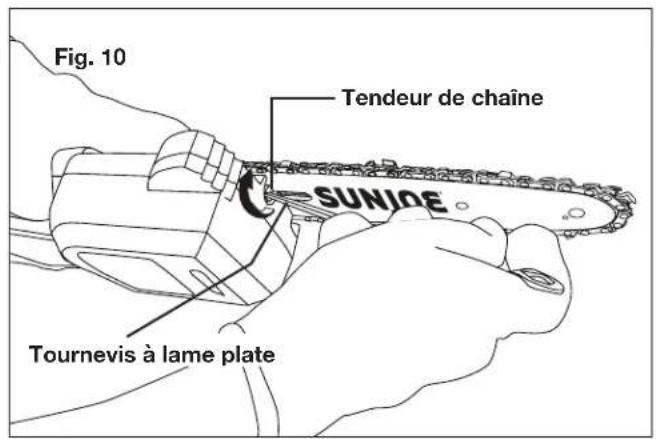

Fig. 10 Tendeur de chaîne Tournevis à lame plate

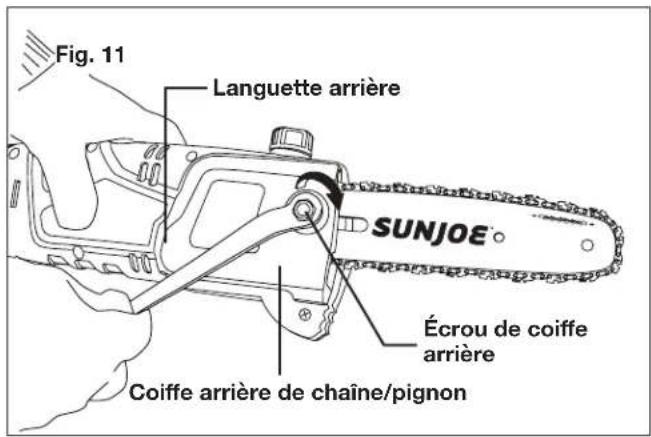

Fig. 11 Languette arrière Écrou de coie arrière Coie arrière de chaîne/pignon

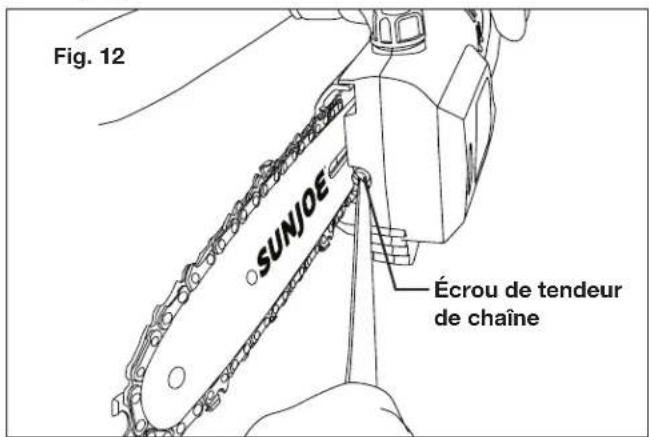

Fig. 12 Écrou de tendeur de chaîne50 REMARQUE : si la chaîne est trop serrée, elle ne tournera pas. Desserrez légèrement l'écrou de coie arrière et tournez le tendeur de chaîne d'un quart (¼) de tour dans le sens contraire des aiguilles d'une montre. Levez l'extrémité du guide-chaîne et serrez à nouveau l'écrou de coie arrière. Assurez-vous qu'il est possible de faire tourner la chaîne à la main sans qu'elle grippe. REMARQUE : les chaînes neuves ont tendance à s'étirer; vériez fréquemment la tension de la chaîne et, au besoin, réglez la tension. Utilisation Démarrage et arrêt mMISE EN GARDE!

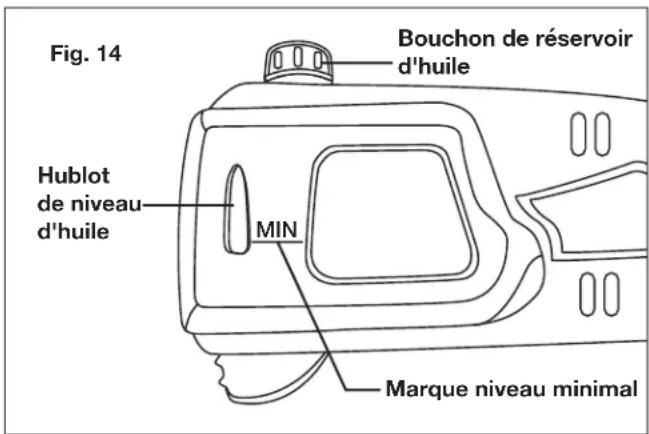

• Avant de démarrer la scie, retirer le bouchon du réservoir d'huile et ajouter de l'huile pour chaîne et guide-chaîne jusqu'en haut du hublot de niveau d'huile (Fig. 14). Une minute d'utilisation consommera environ 4 ml d'huile. Ajoutez de l'huile quand le niveau d'huile est au quart (¼) de la contenance du réservoir. REMARQUE : votre scie à chaîne à manche télescopique électrique est équipée d'une pompe à huile automatique pour la lubrication du guide et de la chaîne. Vous devez ajouter de l'huile pour chaîne et guide-chaîne, sinon votre scie à chaîne à manche télescopique ne fonctionnera pas.

• Démarrer, arrêter et redémarrer le moteur électrique à répétition et à quelques secondes d'intervalle peut dégager énormément de chaleur et endommager le moteur. Pour protéger la durée de vie de votre scie à chaîne télescopique électrique, attendez toujours au moins cinq secondes pour redémarrer la scie après l'avoir arrêtée. mAVERTISSEMENT! Lors du démarrage du moteur, s'assurer que la chaîne n'est en contact avec rien. mAVERTISSEMENT! Tenir les mains éloignées de la chaîne. Maintenir les mains sur les poignées. Ne pas s’arc-bouter. En saisissant fermement l'outil des deux mains, vous le contrôlerez mieux. Quand vous utilisez la scie à chaîne à manche télescopique, placez une main sur la partie avant du manche rembourrée en mousse et l'autre main sur la poignée arrière, les deux pouces et les doigts enroulés autour du manche et de la poignée. Vous maintiendrez le contrôle de la scie en la saisissant fermement et en plaçant la poignée contre votre corps. Ne vous laissez pas entraîner par la scie à chaîne à manche télescopique quand vous l'utilisez. mAVERTISSEMENT! Ne pas utiliser la scie à chaîne à manche télescopique dans un arbre, sur une échelle ou sur un échafaudage. L'utilisation de l'outil dans de telles conditions est extrêmement dangereuse. mMISE EN GARDE! La chaîne continuera de tourner plusieurs secondes après avoir arrêté l'outil. N'utilisez pas la scie à chaîne à manche télescopique par forte humidité. Faites preuve d'extrême précaution quand vous sciez des petits buissons, des arbustes ou des branches sous tension : la matière elée et tendue peut se prendre dans la scie et se retourner en coup de fouet sur vous en vous faisant perdre l'équilibre ou sauter en arrière. N'utilisez pas la scie à chaîne à manche télescopique pour tailler de la vigne et/ou de petits fourrés. mAVERTISSEMENT! Ne pas laisser votre familiarité avec l'utilisation de ce type d'outil vous empêcher de prendre toutes les précautions nécessaires. Ne pas oublier qu'une fraction de seconde d'inattention sut pour se blesser gravement. mAVERTISSEMENT! Ne pas scier à proximité de lignes électriques. mAVERTISSEMENT! Le manque de lubrication de la chaîne endommagera le guide et la chaîne. Utiliser uniquement une huile de bonne qualité pour guide et chaîne spéciquement conçue pour les scies à chaîne. Une minute d'utilisation consommera environ 4 ml d'huile. REMARQUE : il est normal que de l'huile suinte de la scie quand on ne l'utilise pas. Pour empêcher les suintements, videz le réservoir d'huile après chaque utilisation. Quand vous

Fig. 13 Capuchon d'écrou de coie arrière Coie arrière de chaîne/pignon MIN Fig. 14 Hublot de niveau d'huile Marque niveau minimal Bouchon de réservoir d'huile51 remisez l'outil pendant une période prolongée (3 mois ou plus), assurez-vous que la chaîne est légèrement lubriée; ceci empêchera la chaîne et le pignon du guide de rouiller. mAVERTISSEMENT! Lors de l'utilisation de la scie, ne pas oublier qu'il y a un cordon. Maintenir le cordon éloigné de la chaîne. Veiller à ne pas trébucher sur la rallonge électrique. mAVERTISSEMENT! Un eet de rebond peut se produire quand la chaîne en mouvement entre en contact avec quelque chose au niveau de la partie supérieure de l'extrémité du guide-chaîne ou quand le bois se rapproche trop près et pince la scie à chaîne dans l'entaille (Fig. 15). Tout contact au niveau de la partie supérieure de l'extrémité du guide-chaîne peut forcer la chaîne à creuser dans ce qu’elle a touché et arrêter la chaîne pendant un instant. Il s'ensuit une réaction inverse rapide comme l'éclair qui fait rebondir le guide-chaîne vers le haut et vers l'arrière en direction de l'utilisateur. Si la chaîne de la scie est pincée le long de la partie supérieure du guide-chaîne, celui-ci peut être également entraîné rapidement vers l'arrière en direction de l'utilisateur. L'une ou l'autre de ces réactions peut faire perdre le contrôle de la scie, ce qui peut faire perdre l'équilibre à l'utilisateur et le blesser gravement. Ne comptez pas exclusivement sur les dispositifs de sécurité intégrés à la scie. En tant qu'utilisateur, vous devez prendre plusieurs précautions pour que vos travaux de sciage ne donnent lieu à aucun accident et aucune blessure.

1. Avant chaque séance d'utilisation de la scie, parcourez la

liste de contrôle quotidienne (voir page 17).

2. Branchez la scie à chaîne électrique à manche

télescopique sur une prise 120 V à l'aide d'une rallonge électrique ultra robuste pour l'extérieur, par exemple la rallonge électrique 50 pieds de calibre 14 Snow Joe

SJTW-A dont les extrémités s'éclairent quand elle est sous tension (modèle PJEXT50-B). Veuillez vous rendre sur le site sunjoe.com pour commander en ligne ou appelez le 1-866-SNOWJOE (1-866-766-9563) pour commander par téléphone.

3. Faites une boucle avec le cordon d’alimentation, poussez-

la à travers le trou dans le manche et faites-la passer autour du crochet de retenue de cordon (Fig. 16), puis branchez la rallonge électrique dans le cordon de la machine.

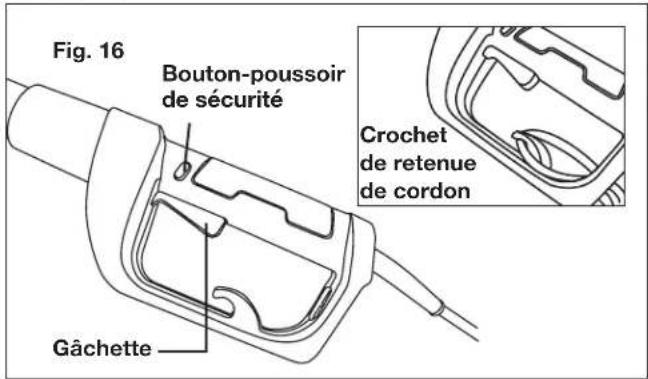

4. Pour mettre en marche l'outil, appuyez sur le bouton-

poussoir de sécurité (situé sur la poignée arrière) en le maintenant enfoncé à l'aide du pouce et pressez ensuite la gâchette avec les doigts. Une fois que l'outil a démarré, vous pouvez relâcher le bouton-poussoir de sécurité (Fig. 16).

5. Pour arrêter l'outil, relâchez la gâchette (Fig. 16).

REMARQUE : ne pressez pas la gâchette tant que vous n'êtes pas prêt à scier. Réglage du manche télescopique

1. Débranchez la scie de la source d'alimentation électrique.

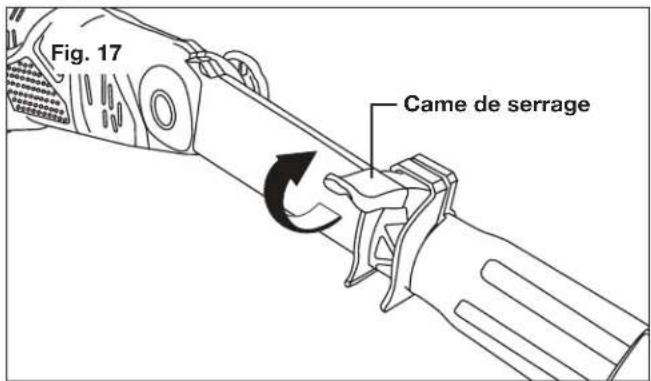

2. Ouvrez la came de serrage pour libérer le manche

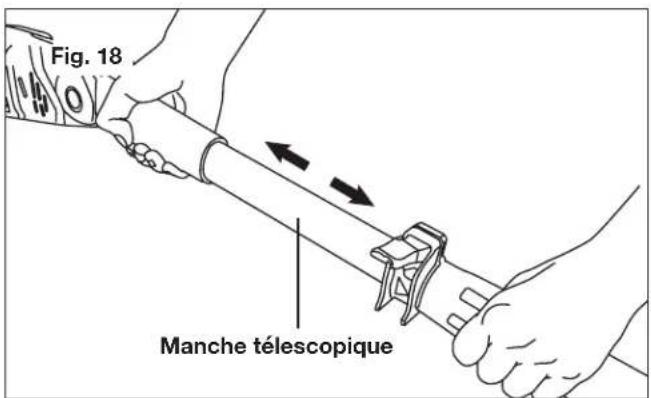

3. Déployez le manche à la longueur voulue (Fig. 18).

REMARQUE : poussez les éléments du manche en les rapprochant l'un de l'autre pour raccourcir le manche, ou tirez-les en les éloignant l'un de l'autre pour rallonger le manche. Déployez uniquement le manche sur la longueur minimale nécessaire pour atteindre la branche à couper.

Fig. 15 Fig. 16 Bouton-poussoir de sécurité Gâchette Crochet de retenue de cordon Fig. 17 Came de serrage Fig. 18 Manche télescopique52

4. Verrouillez le manche à la longueur voulue en fermant la

came de serrage (Fig. 19) et assurez-vous que le manche est bien attaché. Si le manche se rallonge ou se raccourcit quand la came de serrage est fermée, l'écrou doit être resserré. mAVERTISSEMENT! Si la came de serrage du manche télescopique n'est pas verrouillée comme cela est indiqué, l'utilisateur peut se blesser. Serrage du boulon Le boulon de retenue peut nécessiter d'être serré pour bien attacher le manche télescopique à la longueur voulue.

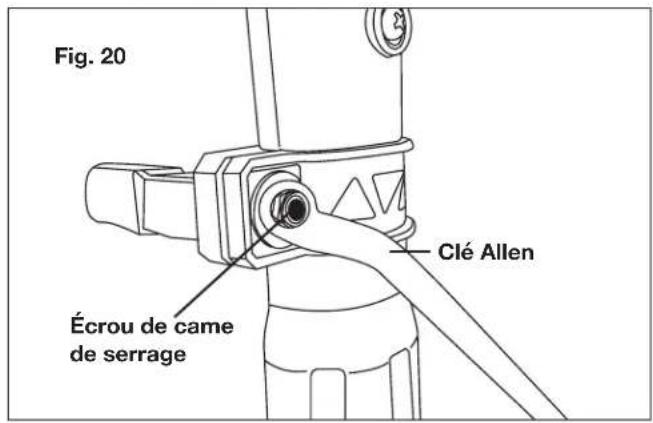

1. Ouvrez la came de serrage. À l'aide de la clé Allen, serrez

l'écrou de la came de serrage, puis fermez la came de serrage. Assurez-vous que le manche est bien attaché. Si vous devez ajuster le manche à une longueur diérente, la clé peut être nécessaire pour desserrer l'écrou de la came de serrage (Fig. 20). Réglage de la tête multiangles La tête porte-scie à chaîne à manche télescopique peut pivoter pour former un angle de sciage de 0° ou 30°.

1. Débranchez la scie à chaîne à manche télescopique de la

source d'alimentation électrique.

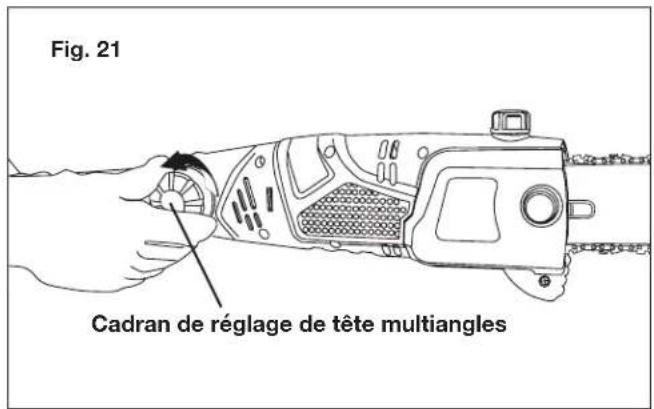

2. Pour desserrer la tête, tournez le cadran de réglage de

tête multiangles dans le sens contraire des aiguilles d'une montre (Fig. 21).

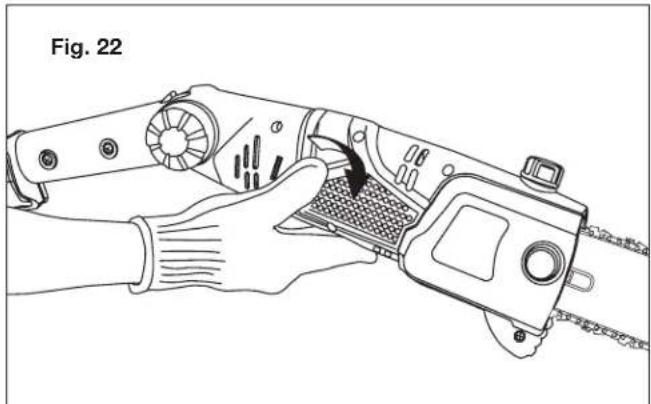

3. Réglez la tête sur la position voulue (Fig. 22).

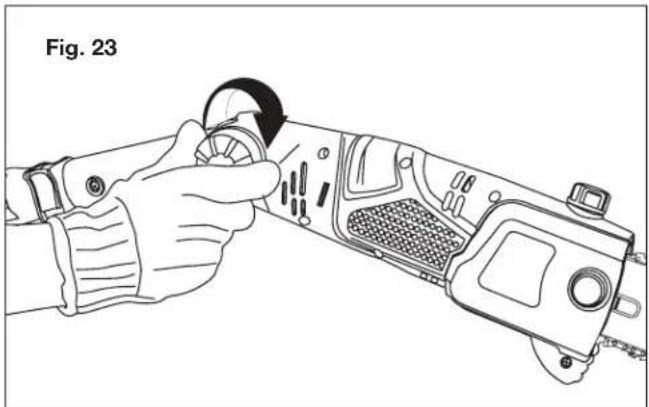

4. Pour mettre en place la tête et la serrer, tournez le cadran

dans le sens des aiguilles d'une montre (Fig. 23). REMARQUE : le fait de ne pas attacher correctement la tête à l'aide du cadran de réglage peut être à l'origine de dommages corporels et/ou matériels. Fig. 19 Came de serrage Fig. 20 Clé Allen Écrou de came de serrage Fig. 21 Cadran de réglage de tête multiangles Fig. 22 Fig. 2353 Conseils pour le sciage Posture appropriée pour le sciage

• Répartissez votre poids sur les deux pieds, debout sur un sol stable.

• Votre corps doit toujours être à gauche de l'axe de la chaîne.

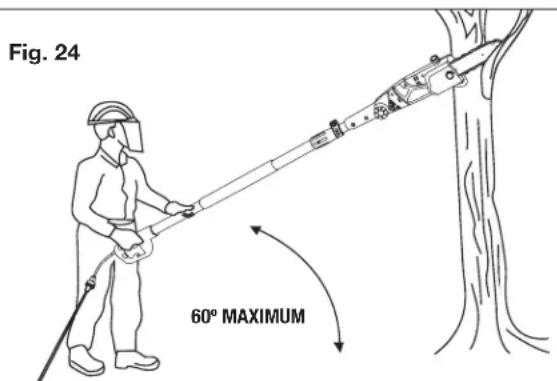

• La posture de sciage la plus courante consiste à positionner l'outil en formant un angle de 60° ou moins ouvert, selon la situation (Fig. 24). Au fur et à mesure que l'angle formé par l'axe de la scie à chaîne à manche télescopique avec le sol augmente, il devient de plus en plus dicile d'eectuer la première entaille (depuis le dessous de la branche). Procédure élémentaire de sciage Cet outil est conçu pour tailler de petites branches et du branchage d'un diamètre maximal de 24,1 cm, selon le type de bois. Avant d'entamer des travaux de sciage majeurs, entraînez-vous à couper de petites branches en utilisant la technique suivante pour mieux « sentir » la scie .

• Prenez la posture appropriée en vous plaçant devant l'arbre, la scie étant arrêtée (Fig. 24).

• Avant d'eectuer une entaille, pressez la gâchette et laissez la chaîne tourner jusqu'à ce qu'elle atteigne sa vitesse maximale.

• Laissez la chaîne tourner pendant toute la durée du sciage; maintenez une vitesse régulière.

• Laissez la chaîne scier pour vous; exercez uniquement une légère pression vers le bas. Si vous forcez le sciage, le guide-chaîne, la chaîne, voire même l'outil, peuvent être endommagés.

• POUSSER-TIRER – Le sens de cette force de réaction est toujours opposé au sens dans lequel la chaîne tourne quand elle est en contact avec le bois. Ainsi, l'utilisateur doit être prêt à contrôler l'eet TIRER quand la scie s'appuie sur le bord inférieur du guide-chaîne, et l'eet POUSSER quand la scie s'appuie le long du bord supérieur.

• N'exercez aucune pression sur la scie à la n du sciage. Élagage L'élagage consiste à tailler les branches d'un arbre vivant.

• Retirez les branches longues en plusieurs étapes.

• Coupez d'abord les branches inférieures pour faire de la place aux branches supérieures qui vont tomber.

• Lors de l'élagage d’un arbre, il importe de ne pas eectuer l'entaille nale à proximité d'une branche principale ou du tronc tant que la branche la plus éloignée n'a pas été coupée. Ceci réduira le poids et évitera de détacher de l'écorce de la branche principale ou du tronc.

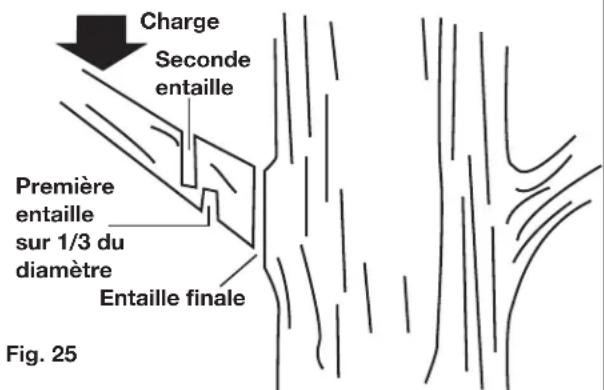

• La première entaille doit être pratiquée dans la partie inférieure de la branche, sur 1/3 de son diamètre. La seconde entaille doit être pratiquée dans la partie supérieure de la branche pour la faire tomber (Fig. 25). Préparez-vous à compenser le poids de la scie à chaîne télescopique quand la branche tombe.

• Vous pouvez alors pratiquer sans heurts une entaille nale franche depuis la partie supérieure de la branche et contre la branche principale ou le tronc pour que l'écorce repousse et cicatrise le bois.

• Relâchez la gâchette marche/arrêt dès que le sciage est achevé. Si vous ne vous conformez pas à ces procédures de sciage, le guide et la chaîne se gripperont et seront pincés ou bloqués dans la branche. Ébranchage L'ébranchage consiste à retirer les branches d'un arbre qui a été abattu.

• Vous devez scier les branches une par une. Retirez souvent les branches coupées de la zone de travail pour la maintenir propre et exempte de danger.

• Sciez les branches sous tension depuis le bas et vers le haut pour éviter que la scie à chaîne se grippe.

• Pendant l'ébranchage, faites en sorte que l'arbre soit toujours entre vous et la scie à chaîne à manche télescopique. Sciez depuis le côté de l'arbre opposé à la branche que vous coupez. Fig. 24 60º MAXIMUM Fig. 25 Charge Seconde entaille Première entaille sur 1/3 du diamètre Entaille nale54 Si la scie se pince ou se bloque

1. Attendez que la chaîne s'arrête, patientez cinq minutes

pour que la scie se refroidisse, débranchez le cordon d’alimentation et mettez des gants pour vous protéger les mains des dents de la chaîne.

2. Si vous pouvez atteindre la branche depuis le sol,

soulevez la branche tout en tenant la scie. Ceci doit mettre un terme au « pincement » et libérer la scie.

3. Si la scie reste bloquée, appelez un professionnel pour

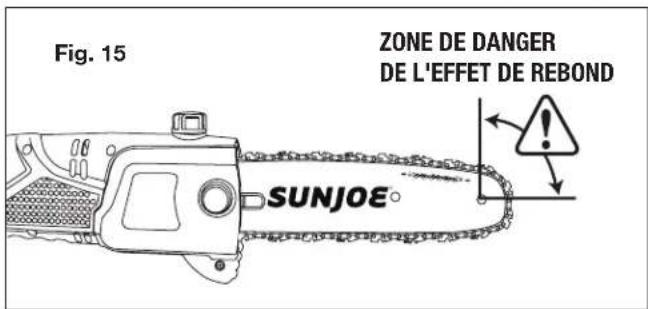

de l'aide. Réduire au minimum l'eet de rebond Un eet de rebond peut se produire quand la chaîne en mouvement entre en contact avec quelque chose au niveau de la partie supérieure de l'extrémité du guide-chaîne ou quand le bois se rapproche trop près et pince la scie à chaîne à manche télescopique dans l'entaille. Tout contact au niveau de la partie supérieure de l'extrémité du guide-chaîne peut forcer la chaîne à creuser dans ce qu’elle a touché et arrêter la chaîne pendant un instant. Il s'ensuit une réaction inverse rapide comme l'éclair qui fait rebondir le guide-chaîne vers le haut et vers l'arrière en direction de l'utilisateur. Si la scie à chaîne à manche télescopique est pincée le long de la partie supérieure du guide-chaîne, celui-ci peut être également entraîné rapidement vers l'arrière en direction de l'utilisateur. L'une ou l'autre de ces réactions peut faire perdre le contrôle de la scie, ce qui peut entraîner de graves blessures. Ne comptez pas exclusivement sur les dispositifs de sécurité intégrés à la scie. En tant qu'utilisateur de scie à chaîne à manche télescopique, vous devez prendre plusieurs mesures pour que vos travaux de sciage ne donnent lieu à aucun accident et aucune blessure. Prenez les précautions suivantes pour réduire au minimum l'eet de rebond :

• Avant de démarrer l'outil, assurez-vous que la scie à chaîne à manche télescopique n'est en contact avec aucun objet.

• Quand l'outil est en marche, saisissez toujours des deux mains et fermement le manche et la poignée. Placez une main sur le manche et l'autre main sur la poignée arrière, les deux pouces et les doigts enroulés autour du manche et de la poignée. En cas d'eet de rebond, vous maintiendrez le contrôle de la scie en la saisissant fermement et en plaçant la poignée contre votre corps.

• Assurez-vous que la zone dans laquelle vous sciez est complètement dégagée.

• Ne laissez pas la zone du guide-chaîne propice aux eets de rebond entrer en contact avec une bûche, une branche, une clôture ou tout autre obstacle pouvant être heurté pendant que vous utilisez la scie à chaîne à manche télescopique (Fig. 15).

• Sciez toujours quand la chaîne tourne à pleine vitesse. Pressez à fond la gâchette marche/arrêt et maintenez la chaîne à une vitesse constante.

• Portez des gants antidérapants pour une meilleure prise en main et une protection plus ecace.

• Déployez uniquement le manche sur la longueur minimale nécessaire pour atteindre la branche à couper. Ne levez pas la poignée arrière plus haut qu'à hauteur de taille. Entretien Pour toutes les opérations d'entretien non prévues dans ce manuel, veuillez communiquer avec un revendeur Snow Joe

agréé ou appeler le service clientèle Snow Joe

au 1-866-SNOWJOE (1-866-766- 9563). Toute intervention eectuée par un centre d'entretien et de réparation non agréé ou par du personnel non qualié annulera complètement la garantie. mAVERTISSEMENT! Pour votre sécurité et celle des autres :

• Il est essentiel d'entretenir correctement l’outil pour qu'il conserve son ecacité et sa sécurité d'origine au l du temps.

• Maintenir serrés les écrous, les boulons et les vis pour s'assurer que le matériel est en bon état de marche et peut être utilisé sans danger.

• Ne jamais utiliser l’outil si des pièces sont usées ou endommagées. Les pièces endommagées doivent être remplacées et jamais réparées.

• Utiliser uniquement des pièces de rechange d'origine Snow Joe

. Les pièces qui ne sont pas de la même qualité peuvent gravement endommager le matériel, compromettre la sécurité et annuler la garantie. mAVERTISSEMENT! Toujours débrancher le cordon d'alimentation avant d'eectuer un réglage quelconque, de l'entretien ou des réparations sur votre scie à chaîne à manche télescopique.

• Portez des gants de protection quand vous manipulez le guide-chaîne ou la chaîne.

• Laissez le guide-chaîne dans sa coie de protection, sauf quand vous travaillez sur le guide-chaîne ou sur la chaîne.

• N'éliminez jamais de l'huile ou d'autres matières polluantes dans les endroits où cela n'est pas autorisé. Refroidissement du moteur Pour empêcher que le moteur surchaue et soit endommagé, maintenez toujours les ouvertures d'aération propres et exemptes de sciure et de débris.55 Tension de chaîne Quand la chaîne est froide, vériez sa tension avant d'utiliser la scie. La tension d'une chaîne froide est correcte quand il n'y a pas de jeu sur la face inférieure du guide-chaîne, quand la chaîne repose bien sur le guide, mais quand il est toujours possible de la faire tourner à la main sans qu'elle grippe. Quand la chaîne est utilisée normalement, sa température augmente. Les maillons d'entraînement d'une chaîne qui est chaude et correctement tendue pendent en ressortant d'environ 1,25 mm de la rainure du guide-chaîne (Fig. 26). Sachez qu'une chaîne bien tendue quand elle est chaude peut se tendre excessivement en se refroidissant. Vériez la tension « à froid » avant l'utilisation suivante. La chaîne doit être de nouveau tendue toutes les fois que les méplats sur les maillons d'entraînement pendent en ressortant de la rainure du guide-chaîne (Fig. 26). REMARQUE : une chaîne neuve a tendance à s'étirer. Vériez fréquemment la tension de la chaîne et, au besoin, tendez-la à nouveau. Écrous et vis Vériez périodiquement que tous les écrous et vis sont bien attachés et serrés. Vériez que la came de serrage qui commande le manche télescopique est intacte et en bon ordre de marche. Autage de chaîne mAVERTISSEMENT! Pour être certain que la scie à chaîne fonctionne ecacement et sans danger, il est essentiel que les composants de coupe soient bien autés. Il est vivement recommandé de remplacer la chaîne une fois qu'elle ne peut plus couper proprement et sans danger. Il est toutefois possible d'auter la chaîne existante si l'autage est eectué soigneusement. Tout travail sur la chaîne et le guide-chaîne nécessite de l'expérience et des outils spéciaux. Par mesure de sécurité, nous vous recommandons de communiquer avec un revendeur Snow Joe

agréé ou d'appeler le service clientèle Snow Joe

au 1-866-SNOWJOE (1-866-766-9563). L'autage est nécessaire quand :

• la sciure a l'apparence de poussière;

• il devient de plus en plus dicile de scier;

• la coupe n'est pas franche;

• les vibrations augmentent. Le centre d'entretien et de réparation agréé autera la chaîne en utilisant les bons outils pour que le minimum de composants soit déposé et que tous les tranchants soient autés uniformément. Si vous autez vous-même la chaîne, utilisez des limes spéciales à section ronde ayant le diamètre correspondant au type de chaîne (voir « Tableau d'entretien de chaîne », page 18). Vous devez avoir des compétences et une expérience susantes pour éviter d'endommager les tranchants. Autez la chaîne comme suit (Fig. 27) :

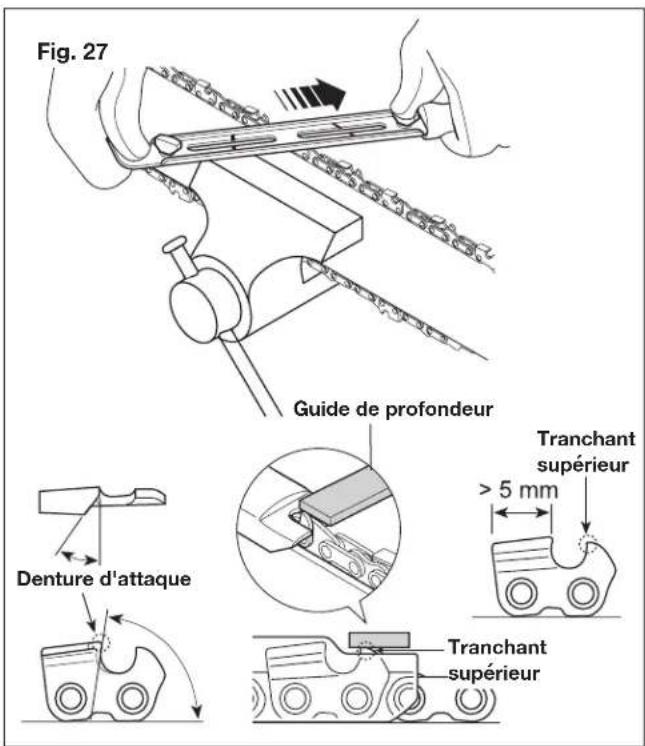

• Attachez solidement le guide-chaîne dans un étau adapté, la chaîne étant montée dessus.

• Tendez la chaîne si elle est lâche.

• Montez la lime dans le guide et insérez-la ensuite dans la gouge en formant un angle constant avec le tranchant.

• Limez en eectuant plusieurs fois un mouvement vers l'avant et répétez l'opération sur tous les tranchants faisant face dans la même direction (droite ou gauche).

• Utilisez un tournevis pour faire avancer la chaîne.

• Retournez le guide-chaîne dans l'étau et répétez l'opération pour tous les autres tranchants.

• Vériez que le tranchant supérieur ne ressort pas davantage par rapport au niveau du guide de profondeur et limez tout ce qui dépasse à l'aide d'une lime plate en autant le tranchant (Fig. 27).

• Après l'autage, éliminez toutes les traces de limage et de poussière, puis plongez la chaîne dans un bain d'huile pour la lubrier. Remplacez la chaîne toutes les fois que : – la longueur des tranchants se réduit à 5 mm ou moins; – il y a trop de jeu entre les maillons et les rivets. Fig. 26 Chaîne chaude correctement tendue Environ 1,25 mm Les méplats sont visibles ici Les méplats ne sont pas visibles ici La chaîne nécessite d'être tendue56 Entretien du guide-chaîne Quand le guide-chaîne présente des signes d'usure, retournez-le sur la scie pour répartir l'usure et prolonger sa durée de vie. L'amincissement ou la formation de bavures sur les rails du guide-chaîne est une usure normale. Vous devez limer ce type de défauts dès leur apparition. Remplacez le guide-chaîne quand il présente les défauts suivants :

• usure intérieure des rails du guide-chaîne laissant la chaîne se déporter sur les côtés;

• rails ssurés ou cassés;

• rails écartés. Retournez la scie, vériez le dessous du guide-chaîne et assurez-vous que les trous de lubrication et la rainure de chaîne sont exempts de toute impureté. Vous pouvez acheter des pièces de rechange pour votre scie à chaîne électrique à manche télescopique Sun Joe

SWJ803E en passant votre commande en ligne sur le site sunjoe.com, ou par téléphone en appelant le service clientèle Snow Joe

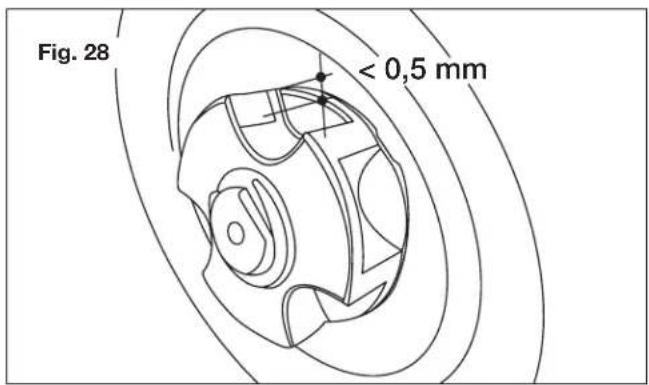

au 1-866-SNOWJOE (1-866-766-9563). Pignon d'entraînement Vériez régulièrement l'état du pignon et remplacez-le quand il est usé sur plus de 0,5 mm (Fig. 28). Ne montez pas une chaîne neuve quand le pignon est usé ou vice-versa. Dépannage Conseils de dépannage La plupart des problèmes de règlent facilement. Consultez le tableau de dépannage pour les problèmes communs et leurs solutions. Si les problèmes persistent ou si des réparations sont nécessaires au-delà de simples réglages, veuillez appeler le 1-866-SNOWJOE (1-866-766-9563) pour de l'aide. mAVERTISSEMENT! Toujours débrancher le cordon d'alimentation avant d'eectuer un réglage quelconque, de l'entretien ou des réparations sur votre scie à chaîne à manche télescopique. Tableau de dépannage Fig. 27 Guide de profondeurTranchant supérieurDenture d'attaqueTranchant supérieur < 0,5 mm Fig. 28 Problèmes Mesure corrective Le moteur de la scie ne réussit pas à démarrer

• Vériez que vous avez correctement branché la rallonge électrique dans la prise du cordon d’alimentation de la scie à manche télescopique et que vous avez branché la rallonge électrique dans une prise 120 V sous tension.
• Avant de presser sur la gâchette marche/arrêt, assurez-vous d'appuyer à fond sur le bouton-poussoir de sécurité en le maintenant enfoncé.
• La chaîne est trop serrée; réglez la tension.

• La tension de la chaîne est trop forte; réglez la tension.
• Le réservoir d'huile de la chaîne est vide; remplissez-le.
• Les trous de lubrication sont bouchés; nettoyez-les.
• La tension de la chaîne est trop forte; réglez la tension.
• Le guide-chaîne ou la chaîne sont endommagés; inspectez et remplacez les pièces endommagées.La scie tourne, mais la vitesse de la chaîne est lenteGuide-chaîne et chaîne chauds et fumantLe moteur de la scie tourne, mais la chaîne ne tourne pas57 Liste de contrôle quotidienne, nettoyage et remisage Liste de contrôle quotidienne Pour maintenir le rendement optimal de votre scie à chaîne électrique à manche télescopique, nous vous recommandons de pointer cette liste de contrôle avant chaque utilisation de l'outil. mAVERTISSEMENT! Ne pas brancher le cordon d’alimentation tant que toutes les vérications quotidiennes n'ont pas été eectuées.

• Inspectez la chaîne, le guide-chaîne et le caisson moteur pour vérier qu'ils ne présentent pas de dommages visibles.

• Inspectez l'orice de remplissage d'huile et les rails du guide-chaîne et nettoyez-les pour retirer tous les débris.

• Vériez la tension de la chaîne.

• Vériez l'autage des dents de la chaîne.

• Vériez le niveau d'huile pour guide-chaîne et chaîne; faites le niveau en utilisant uniquement une huile fraîche spéciquement formulée pour les scies à chaîne. REMARQUE : si vous notez quoi que ce soit d'inhabituel, par exemple une vibration ou un son étrange, arrêtez immédiatement la scie. Débranchez le cordon d'alimentation et vériez si la scie n'est pas endommagée. Si vous ne pouvez pas trouver la cause du problème ou si vous ne savez pas quoi faire, faites inspecter la scie par un revendeur Snow Joe

agréé ou appelez le service clientèle Snow Joe

• Débrancher le cordon d'alimentation et attendre au moins cinq minutes pour que la scie se refroidisse avant d'intervenir dessus ou de la remiser.

• Si vous faites tomber la scie, vériez soigneusement qu'elle n'est pas endommagée. Si le guide-chaîne est voilé, si le caisson est ssuré, si la poignée est cassée, ou si vous constatez quoi que ce soit pouvant aecter le fonctionnement de la scie, NE PAS UTILISER l'outil. Le faire plutôt réparer par un revendeur Snow Joe

agréé ou appeler le service clientèle Snow Joe

au 1-866-SNOWJOE (1-866-766-9563). Nettoyage Utilisez uniquement un savon doux et un chion humide pour nettoyer la scie à chaîne à manche télescopique. Ne laissez jamais de liquide à l'intérieur du caisson moteur et ne plongez JAMAIS une partie quelconque du caisson de la scie dans un liquide. Remisage

• Avant de remiser l'outil, assurez-vous que la coie du guide-chaîne est en place.

• Ne rangez pas la scie à chaîne à manche télescopique près de produits chimiques, par exemple des engrais ou d'autres solvants corrosifs. N'exposez pas les pièces en plastique de l'outil à des liquides pour freins, de l'essence, des produits à base de pétrole, des huiles dégrippantes ou tout ce qui y ressemble. Ces produits sont souvent extrêmement corrosifs et peuvent endommager, aaiblir ou détruire de façon permanente les pièces en plastique de votre scie à chaîne à manche télescopique.

• Quand vous ne l'utilisez pas, votre scie à chaîne électrique à manche télescopique doit être remisée à l'intérieur dans un endroit sec, surélevé et sous clé, hors de portée des enfants. Assistance Si votre scie à chaîne électrique à manche télescopique Sun Joe

SWJ803E nécessite une intervention technique ou un entretien, veuillez appeler le 1-866-SNOWJOE (1-866-766-9563) pour de l'aide. Numéros de modèle et de série Lorsque vous communiquez avec l’entreprise pour commander des pièces ou prendre rendez-vous pour une intervention technique chez un revendeur agréé, vous devez fournir les numéros de modèle et de série qui se trouvent sur l’étiquette autocollante apposée sur le caisson de l’outil. Copiez ces numéros dans l’espace réservé ci-dessous. Veuillez noter les numéros suivants sur le caisson ou la poignée de votre nouvel outil : N° de modèle : N° de série : S W J 8 0 3 E58 Accessoires facultatifs

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe homologués. NE JAMAIS utiliser des pièces de rechange ou des accessoires qui ne sont pas destinés à être utilisés avec cette scie. Communiquez avec Snow Joe + Sun Joe si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un accessoire particulier avec votre machine soit sans danger. L’utilisation de tout autre accessoire ou de toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou mécaniques.REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe + Sun Joe soit pour autant tenue de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par téléphone en appelant le service clientèle Snow Joe + Sun Joe au 1-866-SNOWJOE (1-866-766-9563).Clé Allen/tournevis à lame plateHuile pour guide-chaîne et chaîneSWJ802E-TOOLSWJ-OIL, en vente sur le site sunjoe.com; vous pouvez également acheter une huile de même qualité pour guide-chaîne et chaîne dans votre quincaillerie locale. ModèleAccessoires Description

Guide-chaîne de rechange 25,4 cm Sun Joe SWJ-10BAR Chaîne de rechange 25,4 cm Sun Joe SWJ-10CHAIN Tableau d'entretien de chaîne

3/8 pouces mm Maillons d’entraînement Pas de chaîne Jauge de chaîne Diamètre de lime pouces mm pouces mm

À SES CLIENTS NOTRE GARANTIE : Snow Joe déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe, preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas? La présente Garantie vous donne des droits judiciaires spécifiques, et vous pouvez également avoir d’autres droits qui peuvent varier d’une province ou d’un territoire à l’autre. ENREGISTREMENT DU PRODUIT : Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à l’adresse [e-mail]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez avoir en matière de service à la clientèle. QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE? La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit. QU’EST-CE QUI N’EST PAS COUVERT? La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563). Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits. R4_01282020
