FAD602 - Recepteur Lab Gruppen - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio numérique multivoies avec réseau Dante
Marque	Lab Gruppen
Modèle	FAD602
Catégorie	Récepteur / Amplificateur
Dimensions (approx.)	1U (hauteur), demi-largeur 19" (profondeur 300 mm)
Poids (approx.)	5 kg
Alimentation électrique	100-240 V CA, 50-60 Hz (prise IEC)
Consommation électrique	Veille < 0,5 W, plein régime jusqu'à 600 W
Fonctions principales	Amplification numérique, entrée/sortie Dante, configurable 100V/70V/8Ω/4Ω, veille automatique, filtre passe-haut 80 Hz
Entrées audio	Dante (RJ45), entrée Euroblock (XLR/Jack)
Sorties audio	Euroblock (2 canaux), haut-parleur 100V/70V ou basse impédance
Contrôle à distance	RJ45 pour potentiomètre externe (CRC-V)
Ventilation	Refroidissement par convection, nécessite espace libre au-dessus
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de liquide
Sécurité	Ne pas ouvrir le capot, ne pas exposer à l'eau, débrancher avant entretien
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur, réparation uniquement par un technicien qualifié
Accessoires inclus	Connecteurs Euroblock, équerres de rack, câble d'alimentation, guide de démarrage rapide
Garantie	Garantie limitée, voir musictribe.com/warranty
Informations générales	Conforme DEEE, ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - FAD602 Lab Gruppen

Comment monter le FAD602 en rack ?

Utilisez les équerres fournies. Pour une paire d'unités, fixez la plaque de couplage en dessous, puis les équerres avant. Pour une seule unité, utilisez l'équerre longue ou les équerres courtes. Vissez les supports arrière si votre rack possède des rails arrière. Laissez un espace de 1U au-dessus pour la ventilation.

Quels types de haut-parleurs puis-je connecter ?

Le FAD602 peut piloter des haut-parleurs en basse impédance (4 Ω ou 8 Ω) ou en haute impédance (70 V ou 100 V). Utilisez les commutateurs CONFIG pour sélectionner le mode correspondant à votre charge.

Comment configurer la connexion Dante ?

Téléchargez le logiciel Dante Controller sur audinate.com. Connectez le FAD602 au réseau via le port RJ45. Ouvrez Dante Controller, l'unité apparaît comme récepteur. Pour vous abonner à une source, faites glisser un canal de la source vers un canal du FAD. Vérifiez que les paramètres d'échantillonnage correspondent.

Que faire si la LED CLOCK SYNC clignote ou est éteinte ?

Une LED verte continue indique que l'unité est esclave (synchronisée). Un clignotement vert indique qu'elle est maître. Si elle est éteinte, vérifiez la connexion réseau et la configuration Dante.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Appuyez sur le bouton Reset encastré à l'arrière pendant 5 secondes. La LED Clock Sync s'éteint puis se rallume. Cela restaure les paramètres IP par défaut et efface le nom personnalisé.

Puis-je utiliser un contrôle de volume à distance ?

Oui, connectez un module CRC-V ou un potentiomètre personnalisé via la prise RJ45 REMOTE. Le brochage est indiqué dans la notice. La longueur de câble ne doit pas dépasser 305 m.

Pourquoi l'ampli passe-t-il en veille ?

Le mode veille s'active après 20 minutes sans signal d'entrée (en dessous du seuil). Dès qu'un signal est détecté, l'ampli se réveille automatiquement. Pour désactiver, vérifiez les paramètres (non décrit dans ce guide).

Quels câbles utiliser pour les enceintes ?

Utilisez du fil de haut-parleur de 14 à 18 AWG (0,8 à 2,5 mm²) pour des distances jusqu'à 15 m. Pour les connexions Euroblock, ne connectez AUCUNE borne à la terre et ne reliez pas les bornes '-' entre elles.

Puis-je installer le FAD602 sur une table ou un mur ?

Oui, fixez les plaques de couplage sur les côtés de l'ampli, puis vissez-les au mur ou à la table. Assurez une ventilation suffisante.

Que faire en cas de surchauffe ?

L'ampli réduit la puissance en cas de surchauffe. Assurez une ventilation adéquate en laissant un espace libre au-dessus (1U). Évitez de placer l'appareil dans un espace confiné. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI FAD602 Lab Gruppen

Consignes de sécurité

Les points repérés par ce symbole signalent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'encastrés professionnels de haute qualité avec fiches de 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention Ce symbole signale les consignes d'utilisation et d'entretien. Tenues importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau avant. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil, un vase par exemple.

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualité. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialise.

1. Lisez ces consignes.
2. Conserver ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. Utilisez jamais l'appareil à continuer d'un liquide
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses seuil
8. isinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Ne supprim re servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électronicien pour effectuer le changement de prise.
10. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arê se électrique et de l'endroit où il est relié à l'appareil: cela est également variable pour une éventuelle rallonge électrique.
11. Utilise exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentants, des pieds et des surfaces de travail recommandés par le fabricant ou

Déplacez précautionneusement tout chariot ou diable charge pour éviter d'éventuelles blessures en cas de chute. 13. Débranchez l'appareil de la tempe secteur en cas d'orange ou si l'appareil reste mutilé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dammages sur le connecteur d'alimentation ou la par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, si ne fonctionne pas correctement ou à la suite d'une chute.
2. L'appareil doit être correctement branché à une priseverteur dotée d'une protection par mise à la terre.
3. La prise électrique ou la prise IEC de tout appareil dépourvu de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit : Ce symbole indique qu'en accord avec la directive DEEE (2012/19/LU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement.

dangereuses généralement associées à des équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer des déchets d'équipements pour le recyclage, veuillez contacter votre maître ou votre centre local de collecte des déchets.

1. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
3. Conservez à l'esprit l'impact environnemental lorsque vous mettrez des piles au rebut. Les piles usées doivent être déposées dans un point de collecte adapté.
4. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

Dénis légal

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être suivie par toute personne se faisant en partie ou en totalité à toute description, photographie ou information internationale dans le document. Les caractéristiques, l'assurance et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Males, Klark Teknik, Lab Singer, Lee Tanner, Turbosound, IC Electronics, IC Helicon, Behringer, Bugera, Oberheim, Paratone, Aston Microphones et Coalaution sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd., 2021 Tous droits réservés.

Garantie limitée

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe. com/warranty.

Input LEDs – Vert pour le signal et rouge pour la limite/défaut. [2] POWER LED – S'allume en bleu pour la mise sous tension et en jaune pour le mode veille. Mains connector - Branchez le câble IEC sur une prise secteur. 4 CONFIG A/B switches – Configurez le canal de sortie pour le type de charge connectée. Voir la section « Commencer » pour plus de détails. OUTPUT A/B – Connectez votre/vos enceinte(s). 6 REMOTE A/B – Permet la connexion d'un module de contrôle de volume externe par canal. CRC-V disponible comme accessoire séparé.

CLOCK SYNC LED - S'allume en vert pour indiquer une connexion réussie à un réseau Dante.

IDENTIFY LED - Clignote 3 fois pour indiquer "ping" depuis le contrôleur Dante.

(9) Network - Connectez l'unité à un réseau Dante via un câble Ethernet.

Reset button - paramètres d'usine. Voir la section « Commencer » pour plus de détails.

Gain – Règlez le niveau de gain pour chaque entrée. Si la LED respective du panneau avant s'allume en rouge, réduisez le gain pour éviter l'écritage.

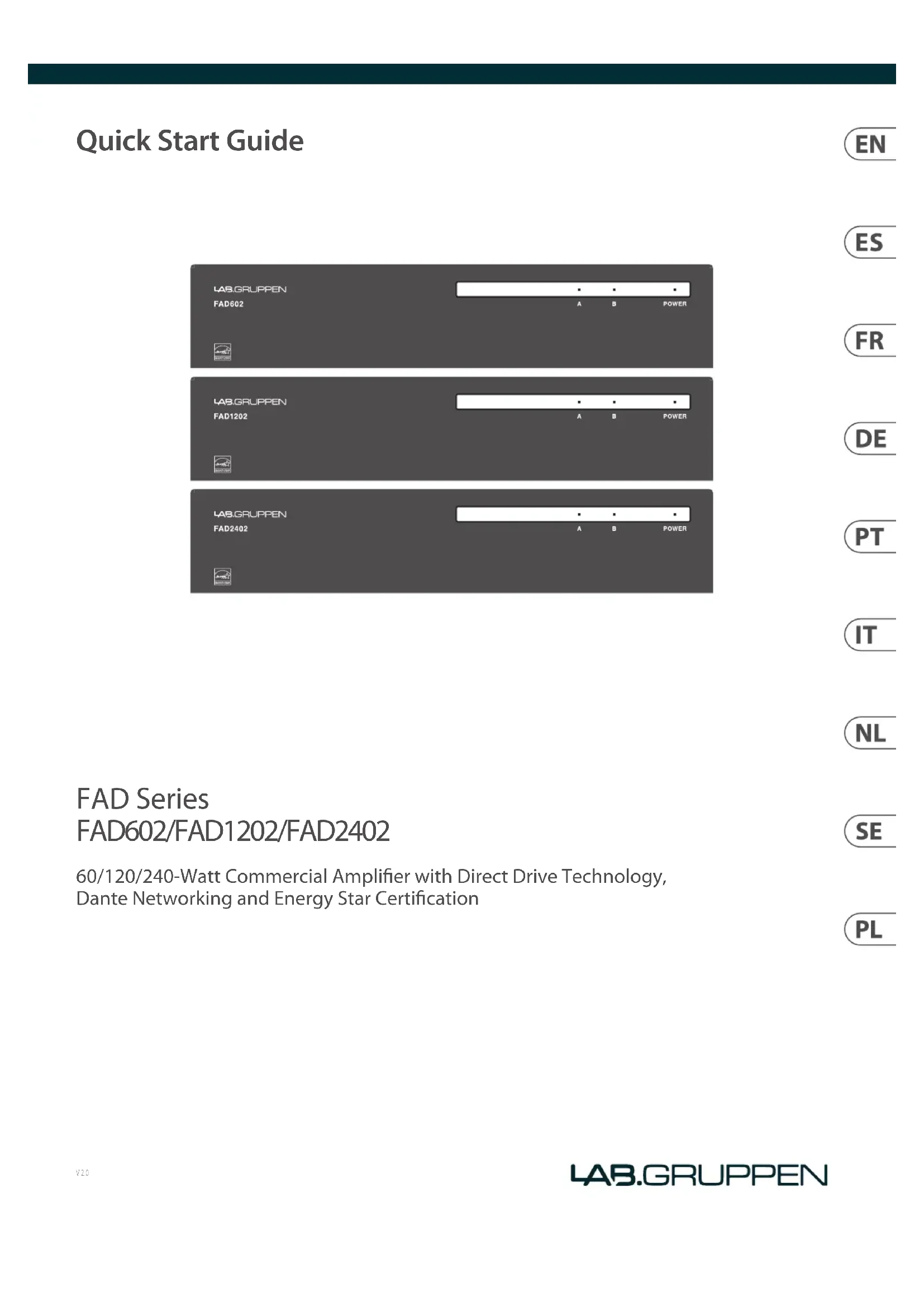

Bienvenue dans le guide de démarrage rapide de la série FAD et merci d'avoir acheté l'un de ces amplificateurs. Les accessoires suivants doivent être inclus avec votre produit.

• Connecteurs, n'entrée Euroblock • Connecteur(s) de sortie Euroblack - Plaque de couplage (x2) avec vos nécessaires • Équerre longue • Équerre avant (x2) • Support platine • Équerre latérale avec ab à également • Câble d'alimentation avec prise secteur correspondant à la version du pays spécifié • Guide de démarrage rapide (ce document)

Montage en rack

Les amplificateurs de la série FAD sont livrés avec des pieds en caoutchouc qui permettent de placer les amplis sur une surface claire sans installation supplémentaire. Cependant, du matériel de montage en rack en option est également fourni, permettant à plusieurs modèles d'être logés et protégés : l'intérieur d'un boîtier. Suivez ces étapes pour fixer le matériel de montage.

Une paire d'unités FAD peut être montée côte à côte pour occuper un seul espace rack. Fixez la plaque de couplage au-dessous de 2 unités FAD à l'aide des vis fournies.

Fixez les équerres avant de chaque côté d'une paire d'unités FAD qui ont été couplées. Alternatively, une seule unité FAD peut être installée dans un rack 19° à l'aide de l'équerre longue ou dans un demi-rack 19° à l'aide des équerres courtes.

Fixez les supports coudés en dévissant les vis avant côté châssis et fixez à nouveau avec les supports.

Si votre rack est doté de rails arrière, fixez les supports plats arrière en réutilisant les vis du châssis.

Montez les unités FAD dans le rack en front 4 vis de rack à travers les équères avant et les rails du rack.

Tenez l'une des équères arrière jusqu'aux rails arrière du rack de manière à ce qu'elle s'aligne à côté de l'équerre arrière plate. Ne le fixez pas encore aux rails arrière.

Insérez la vis à épaulement incluse dans la fente du support plat arrière et dans l'un des trous filetés du support d'angle arrière. La vis doit permettre à l'équerre arrière de glisser vers l'avant et l'arrière dans la fente de l'équerre plate.

Répétez le processus pour l'autre équerre arrière.

Montez les équères arrière sur les rails arrière du rack à l'aide de « Vis de rack standard ».

Serrez la vis à épaulement si nécessaire.

La vis à crémaillère standard est M4 x 8 mm.

Les amplificateurs de la série FAD sont refroidis par convection et utilisent principalement la surface supérieure pour dissiper la chaleur. Pour les applications exigeantes, il est recommandé d'avoir un espace suffisant (1 RU) au-dessus de l'amplificateur pour réduire le risque de limitation dû à une surchauffe.

Montage sur table/mur

Connectez une paire de plaques de couplage de chaque côté d'un amplificateur de la série FAD, puis montez des vis dans les trous restants des plaques pour fixer l'unité à un mur ou à une table.

Connexions

Pour les signaux de sortie, connectez un connecteur Euroblock à 4 pôles au connecteur de sortie principal. Ne connectez AUCUNE borne à la terre. Ne PAS connecter les bornes lisses ( ) ensemble pour les retours commons. Assurez-vous de régler les commutateurs de configuration dans la bonne position pour correspondre à votre utilisation prévue. Un fil de haut-parleur de 14-18 AWC (0,8 à 2,5 mm) est recommandé pour les connexions jusqu'à 50 pieds.

1. Out A - hot (H) 2. Out A - cold (C) 3. Out B - hot (-) 4. Out B - cold (-)

Retour aux paramètres d'usine

Un bouton de réinitialisation encastré sur le panneau arrière (voir la figure à la page 10) lance un mode de réinitialisation qui restaure les paramètres d'usine, y compris le mode d'adressage IP par défaut, efface l'adresse IP précédente et restaure le nom de l'appareil par défaut.

Pour réinitialiser l'appareil, appuyez sur le bouton Reset et maintenez-le enfoncé pendant 5 secondes jusqu'à ce que la LED Clock Sync s'éteigne, puis attendez que la LED Clock Sync s'allume à nouveau.

REMARQUE : Lorsque le FAD2402/FAD1202/FAD502 est mis sous tension ou réinitialisé pour la première fois, le nom par défaut doit être « FAD2402 - xonexx » ou « FAD1202 - xonexx » ou « FAD502 - xonexx », ou tous sont les six derniers chiffres de l'adresse MAC de l'unité.

Configuration

Les 2 premiers commutateurs DIP de configuration permettent de configurer la sortie pour un fonctionnement 100 V, 70 V, 8 ou 4. Utilisez toujours la configuration correcte pour les haut-parleurs pilotes ! Le mode de fonctionnement configure à la fois la tension maximale de la sortie et le gain à travers l'appareil.

Le réglage 8 doit être utilisé pour une paire d'enceintes 16 ou une seule enceinte 8. Le réglage 4 doit être utilisé pour 4 x 16, 2 x 8 ou un seul haut-parleur 4. Utilise le réglage 70 ou 100 V pour les systèmes de haut-parleurs à haute impédance à tension constante. Assurez-vous que la somme des prises de puissance sur les haut-parleurs plus la marge ne dépasse pas la puissance nominale maximale de l'amplificateur.

Le 3e commutateur DIP engage un filtre passe haut à 80 Hz, qui doit être utilisé sur tous les systèmes à tension constante pour éviter la saturation sur les haut-parleurs activés par transformateur, mais peut également être utilisé pour aider à maintenir un son clair à partir de petits haut-parleurs ou d'un son riche en basses.

Prise RJ45 pour connecter un contrôle de volume à distance en option par canal. Utiliser un câble standard pour connecter l'accessoire CRC-V. Ou connecter un potentiomètre personnalisé avec les informations de brochage. Une longueur de câble supérieure à 305 m (1000 ft) n'est pas recommandée.

Réveil du signal

Si les amplis sont sous tension, mais ne reçoivent aucun signal d'entrée (inférieur au niveau de signal présent) pendant 20 minutes, le système entrera en mode veille pour économiser la consommation d'énergie. Dès qu'un signal est détecté à n'importe quelle entrée, l'unité quitte le mode veille et reprend son fonctionnement normal.

Configurer et exploiter la connexion dante

1. Téléchargez le contrôleur Dante sur le site Web d'Audinate à l'adresse www.audinate.com. Installez ce logiciel sur votre ordinateur.
2. Ouvrez le contrôleur Dante à partir du menu Démarrer de l'ordinateur. Une fois chargées, toutes les unités compatibles Dante du réseau s'afficheront dans cette vue. Voir unité FAD doit apparaître en tant que récepteur Dante dans la liste.

1. Pour établir une connexion avec un émetteur Dante dans le réseau, développez la liste des canaux FAD Dante en cliquant sur le signe plus à gauche du nom de l'appareil. Développez la source audio compatible Dante préférée dans la liste de la colonne des canaux de l'émetteur Dante en cliquant sur le signe plus sous le nom du périphérique source audio compatible Dante.

1. Notices en surbrillance une interface orientant l'un des canaux FAD Dante et l'un des canaux audio compatibles Dante et clique avec le bouton gauche de la souris. Un abonnement réussit s'affichera sous la forme d'une coche verte. Si vous ne parvient pas à créer un abonnement ou si vous rencontrez un symbole rouge non «, », a probablement une incompatibilité de configuration entre le FAD et le périphérique source audio compatible Dante (par exemple, taux d'échantillonnage, fréquence en bits, etc.). Configurez le périphérique source audio compatible Dante pour qu'il corresponde à la configuration audio Dante par défaut de l'unité FAD ou configurez le périphérique FAD pour qu'il corresponde aux paramètres du périphérique source audio compatible Dante dans la boîte de dialogue de l'étape 6.

@Dante File Selection File Format File Name File Type File Size File Date File Type File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type File Size File Type

1. Pour afficher l'état de l'appareil et modifier la configuration du FAD, double cliquez sur le nom de l'appareil dans la même vue. Cette fenêtre permet aux utilisateurs de modifier les étiquettes des canaux, de définir des restrictions pour la modification des paramètres et d'identifier le périphérique physique. Appuyez sur le bouton × Identify Device + pour déclencher le clignotement de la LED IDENTITY sur le panneau avant de l'unité FAD.

1. L'onglet Device Config permet de modifier les paramètres audio de l'unité FAD. Veuillez noter que les modifications apportées à l'échantillonnage audio (taux d'échantillonnage, résolution en bits, etc.) doivent correspondre aux paramètres de l'appareil source audio compatible Dante et qu'une incompatibilité rompra la chaîne du signal et maintiendra l'abonnement jusqu'à ce que la configuration corresponde, de nouveau.

文件名(N): 类型(T): 大小(S): 100 位置(P): [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( )

1. Dans l'onglet État, les utilisateurs peuvent afficher les informations sur l'appareil, la version du micrologiciel, l'adresse IP de l'unité, l'adresse MAC de l'unité, etc.

1. Pour plus d'informations sur la synchronisation du réseau Dante, accédez à l'onglet Statut de l'horloge dans la vue Routage par défaut. Cette vue montrera si les horloges internes des appareils du réseau sont synchronisées et montrera également la condition Maître/Esclave de l'unité FAD. L'état Maître/Esclave de l'appareil peut également être vu sur le panneau avant de l'unité FAD où une lumière verte continue de la LED CLOCK SYNC signifie que l'unité FAD est Esclave d'une autre unité dans le réseau et une lumière verte clignotante signifie que l'unité FAD est le maître du réseau.

Windows Notepad File Edit View Help Name Edit Help Name Edit Help 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 0 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 123456780 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 1234567800 123456780

1. Enregistrez-vous en ligne. Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musc tribe. com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe Paris de chez vous, constitue le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet muscriteu. com. Si notre pays n'est pas dans la liste, essayez de résoudr garantie par Internet sur le site muscriteu. com. À noter le produit.
3. Raccordement au secteur, avant de raccorder cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez
