207577 - Extension audio/video Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extension audio/vidéo HDMI sur IP (émetteur/récepteur)
Marque	Intellinet
Modèle	207577
Norme vidéo	H.264, résolution jusqu'à 1080p
Connectivité HDMI	1 entrée HDMI (émetteur), 1 sortie HDMI (récepteur), boucle locale optionnelle
Connectivité réseau	1 port RJ45 10/100 Mbps par unité
Extension infrarouge	Entrée IR (émetteur) et sortie IR (récepteur) pour contrôle à distance
Port série	RS232 via bornier Phoenix pour contrôle de commande
Alimentation	Adaptateur secteur 5V DC ou PoE (connexion réseau)
Dimensions (approx.)	100 x 70 x 25 mm (chaque unité)
Poids (approx.)	200 g (chaque unité)
Configurations supportées	Point à point, un à plusieurs, plusieurs à plusieurs via commutateur réseau
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Utiliser uniquement l'adaptateur fourni ; éviter l'exposition à l'humidité et à la chaleur excessive
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente en cas de panne
Informations générales	Extension HDMI sur IP pour transmission longue distance via câble Ethernet

FOIRE AUX QUESTIONS - 207577 Intellinet

Comment connecter l'émetteur et le récepteur en point à point ?

Reliez directement l'émetteur et le récepteur à l'aide d'un câble Ethernet. Assurez-vous que les deux unités sont alimentées (par adaptateur ou PoE).

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Oui, en mode un à plusieurs, connectez l'émetteur et tous les récepteurs à un commutateur réseau. L'émetteur diffusera le signal à tous les récepteurs connectés.

Quel type de câble HDMI dois-je utiliser ?

Utilisez un câble HDMI standard (version 1.4 ou supérieure) pour des résolutions jusqu'à 1080p. La longueur maximale dépend du câble, généralement jusqu'à 15 mètres.

Comment configurer plusieurs sources et plusieurs écrans ?

En mode plusieurs à plusieurs, chaque émetteur et chaque récepteur sont connectés au même commutateur réseau. Les récepteurs peuvent sélectionner la source via des commandes infrarouges ou RS232.

L'appareil supporte-t-il le PoE ?

Oui, si vous utilisez un commutateur PoE conforme, l'émetteur et le récepteur peuvent être alimentés directement par le câble Ethernet, simplifiant l'installation.

Comment utiliser la fonction infrarouge ?

Branchez l'émetteur IR (IR-TX) sur l'unité émettrice et le récepteur IR (IR-RX) sur l'unité réceptrice. Assurez-vous que les capteurs ont une ligne de vue dégagée.

Que faire si l'image ne s'affiche pas ?

Vérifiez les connexions HDMI et Ethernet, l'alimentation et que les câbles sont bien branchés. Essayez de redémarrer les unités. Si le problème persiste, vérifiez les paramètres réseau.

Puis-je contrôler l'extenseur via RS232 ?

Oui, vous pouvez connecter des appareils série via les borniers Phoenix fournis. Consultez le manuel utilisateur complet pour les commandes disponibles.

Comment trouver le manuel utilisateur complet ?

Visitez intellinetnetwork.com/barcode/207577 pour télécharger le manuel détaillé, les spécifications et les mises à jour du firmware.

L'appareil est-il compatible avec les résolutions 4K ?

Ce modèle est conçu pour le H.264 et prend en charge jusqu'à 1080p. Pour la 4K, consultez un autre modèle de la gamme Intellinet.

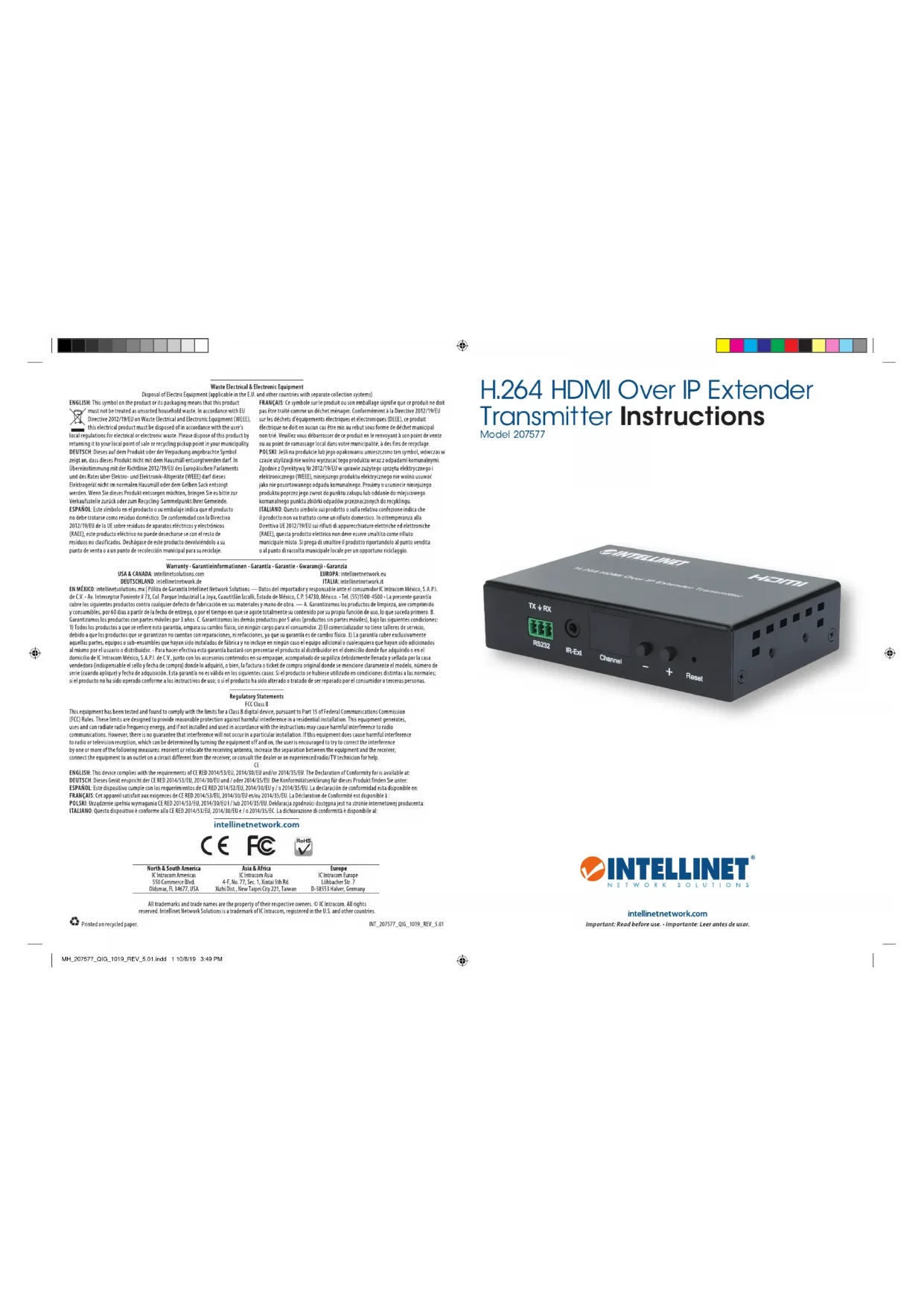

MODE D'EMPLOI 207577 Intellinet

Extension d'émetteur H.264 HDMI sur IP

1 Utilisez le câble HDMI pour connecter la source HD à l'émetteur et à un écran HD facultatif. Utilisez le câble

HDMI pour connecter le dispositif de transmission à votre écran HD local (facultatif).

2. Complétez l'une des configurations suivantes en utilisant le câble Ethernet pour connecter :

A. (Point à point) le dispositif de transmission vers l'unité réceptrice

B. (Un à plusieurs) le dispositif de transmission et l'unité réceptrice via le commutateur de réseau

B. (Un à plusieurs) le dispositif de transmission et une réception via le commutateur C. (Plusieurs à plusieurs). Consultez l'étape B et ajoutez d'autres unités, le cas échéant.

C (plusciers à plusieurs) Consulatez Etape d'et ajoutez d'autres unites, le cas écheant. PEMARQUE : ci DHCR est activé pour votre réseau, les unités recevront des IR automatiquement depuis le serveur.

REMARQUE : SI DHCF est active pour votre réseau, les unites recevront des IP 3. Utilisez le câble HDMI pour connecter la (loc) unités récontrices au(x) écran(s) HD

1. Utilisez le câble HDMI pour connecter la(ies) unités réceptrices au(x) écran(s) HD.

4 Connectez l'émetteur infrarouge (IR-IX) à l'unité d'émetteur ; connectez le récepteur infrarouge (IR-RX) à l'unité de

Assurez-vous que chaque dispositif infrarouge ait une ligne de visée dégagée vers la source et vers la télé.

5 Branchez l'adaptateur d'alimentation sur chaque unité d'émetteur/récepteur. En

À un commutateur PoE, les connexions de puissance et de données sont fournies.

6 (Facultatif) Terminez le câblage RS232 par les prises Phoenix incluses, puis branchez-les à l'émetteur/récepteur.

Ce guide décrit les bases pour configurer et opérer cet appareil. Pour obtenir le manuel utilisateur et des spécifications, visitez intellinetnetwork.com/barcode/207577.
