208260 - Extension audio/video Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extension audio/video
Marque	Intellinet
Modèle	208260
Type	Émetteur d'extension HDMI sur IP
Connectique	HDMI, RJ45 (Ethernet)
Résolution maximale	1080p
Distance maximale	100 m via câble Ethernet
Support infrarouge (IR)	Oui (IR TX et RX fournis)
Alimentation	Adaptateur secteur 5 V DC
Dimensions (approx.)	100 x 60 x 25 mm
Poids (approx.)	150 g
Configuration réseau	Point à point, un à plusieurs, plusieurs à plusieurs
Compatibilité DHCP	Oui
Contenu de la livraison	Émetteur, récepteur, câbles HDMI, adaptateurs d'alimentation, câbles IR
Entretien	Nettoyage avec un chiffon sec
Sécurité	Éviter l'humidité et les décharges électrostatiques
Réparabilité	Non réparable par l'utilisateur, contacter le SAV

FOIRE AUX QUESTIONS - 208260 Intellinet

Comment connecter l'extension HDMI ?

Branchez la source HD à l'émetteur via HDMI, puis reliez l'émetteur au récepteur par câble Ethernet (directement ou via un commutateur réseau). Connectez le récepteur à l'écran HD par HDMI. Branchez les adaptateurs d'alimentation sur chaque unité.

Que faire si aucune image ne s'affiche ?

Vérifiez les branchements HDMI et Ethernet, que les adaptateurs d'alimentation sont bien connectés et allumés, et que la résolution source est supportée (jusqu'à 1080p). Redémarrez l'émetteur et le récepteur.

L'infrarouge (IR) ne fonctionne pas ?

Assurez-vous que le câble IR TX est branché sur l'émetteur et le IR RX sur le récepteur, et qu'il n'y a pas d'obstacle entre la télécommande et les capteurs IR. Vérifiez que les piles de la télécommande sont bonnes.

Quelle est la distance maximale de transmission ?

La distance maximale est de 100 mètres avec un câble Ethernet de bonne qualité (catégorie 5e ou supérieure).

Puis-je utiliser un commutateur réseau (switch) ?

Oui, pour une configuration un à plusieurs ou plusieurs à plusieurs, vous pouvez connecter l'émetteur et les récepteurs via un commutateur réseau. Assurez-vous que le commutateur supporte le trafic multicast.

Comment réinitialiser l'appareil ?

Débranchez l'alimentation électrique de l'émetteur et du récepteur pendant 30 secondes, puis rebranchez-les. Cela réinitialisera les unités.

Quel type d'alimentation est nécessaire ?

Chaque unité (émetteur et récepteur) nécessite un adaptateur secteur 5 V DC fourni avec le produit. Utilisez exclusivement l'adaptateur fourni.

Ce système supporte-t-il la 4K ?

Non, ce modèle supporte une résolution maximale de 1080p. Pour la 4K, consultez d'autres références Intellinet.

Puis-je connecter plusieurs récepteurs à un seul émetteur ?

Oui, en utilisant un commutateur réseau, vous pouvez diffuser le signal HDMI vers plusieurs récepteurs simultanément.

Où puis-je télécharger le manuel complet ?

Le manuel complet et les spécifications sont disponibles à l'adresse intellinetnetwork.com/barcode/208260.

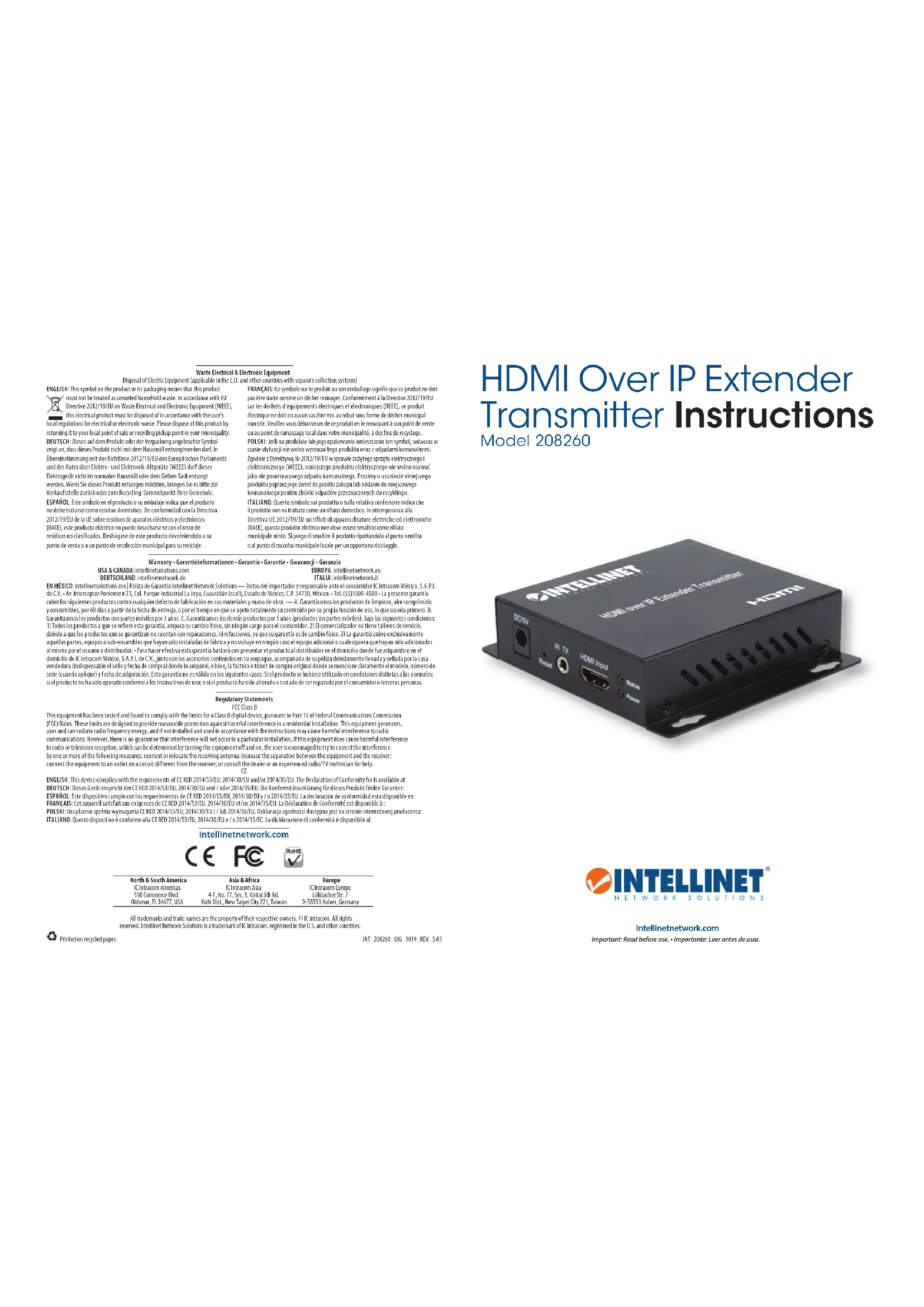

MODE D'EMPLOI 208260 Intellinet

FRANCAIS : Émetteur d'extension HDMI sur IP

1 Utilisez le câble HDMI pour connecter la source HD à l'émetteur et à un écran HD facultatif.

2 Complétez l'une des configurations suivantes en utilisant le câble Ethernet pour connecter

A (Point à point) le dispositif de transmission vers l'unité réceptrice.

B (Un à plusieurs) le dispositif de transmission et l'unité réceptrice via le commutateur de réseau.

C (Plusieurs à plusieurs) Consultez l'étape B et ajoutez d'autres unités, le cas échéant.

REMARQUE : si DHCP est activé pour votre réseau, les unités recevront des IP automatiquement depuis le serveur.

3 Utilisez le câble HDMI pour connecter la(les) unité(s) réceptrice(s) au(x) écran(s) HD.

4 Connectez l'émetteur infrarouge (IR-TX) à l'unité d'émission ; connectez le récepteur infrarouge (IR-RX) à l'unité de réception.

Assurez-vous que chaque dispositif infrarouge ait une ligne de visée dégagée vers la source et vers la télécommande.

5. Branchez l'adaptateur d'alimentation sur chaque unité d'émetteur/récepteur.

Ce guide décrit les bases pour configurer et opérer cet appareil. Pour obtenir le manuel utilisateur

et des spécifications, visitez intellinetnetwork.com/barcode/208260.
