PLS220S - Pèse-lettres VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balance de pesage avec plateau en acier inoxydable et écran LCD rétro-éclairé
Marque	Voltcraft
Modèle	PLS220S
Capacité de pesée maximale	200 kg
Précision	±300 g
Résolution	50 g
Poids minimal de mesure	150 g
Unités de mesure	kg, lb : oz, lb
Dimensions du plateau	388 x 305 mm
Matériau du plateau	Acier inoxydable
Dimensions du produit (L x l x h)	388 x 305 x 70 mm
Poids du produit (sans piles)	2,85 kg
Alimentation	4 piles AA 1,5 V ou adaptateur secteur 6 V/CC 1,0 A (fourni)
Arrêt automatique	Après 5 minutes d'inactivité
Fonctions principales	Pesée, tare, comptage, étalonnage
Affichage	Écran LCD 104 x 31 mm avec rétro-éclairage
Température de fonctionnement	0 à +40 °C
Humidité de fonctionnement	0 à 30 °C (<75 % HR), 30 à 40 °C (<50 % HR)
Température de stockage	-10 à +50 °C
Humidité de stockage	-10 à 30 °C (<75 % HR), 30 à 50 °C (<50 % HR)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de produits agressifs ; ne pas immerger dans l'eau
Sécurité	Utilisation intérieure uniquement ; éviter l'humidité ; ne pas surcharger ; respecter les polarités des piles
Pieds réglables	Oui, 4 pieds ajustables
Contenu de l'emballage	Balance, plateau inox, adaptateur secteur, 4 piles AA, 2 vis, 2 chevilles, 4 pieds, mode d'emploi

FOIRE AUX QUESTIONS - PLS220S VOLTCRAFT

Comment allumer et éteindre la balance Voltcraft PLS220S ?

Appuyez sur la touche ON/OFF pour allumer ou éteindre l'appareil. La balance s'éteint automatiquement après 5 minutes d'inactivité.

Quelles unités de mesure sont disponibles ?

Vous pouvez passer d'une unité à l'autre en appuyant sur UNIT. Les unités disponibles sont : kg, lb : oz et lb.

Comment utiliser la fonction tare ?

Placez le récipient vide sur la balance, attendez que l'affichage se stabilise, puis appuyez sur TARE. L'écran affiche 0.0. Ajoutez ensuite l'objet à peser ; le poids net s'affiche.

Comment effectuer un comptage de pièces ?

Assurez-vous que les pièces sont de poids égal. Placez 25, 50, 75 ou 100 pièces (poids total ≥ 300 g) sur la balance. Maintenez COUNT enfoncé jusqu'à 'pcs', puis utilisez UNIT pour sélectionner le nombre de référence. Appuyez sur COUNT pour afficher le nombre total.

Comment étalonner la balance ?

Allumez la balance, videz le plateau. Maintenez UNIT enfoncé jusqu'à afficher '200 kg' puis un poids test. Appuyez sur TARE pour sélectionner 10, 20 ou 50 kg. Appuyez sur UNIT : 'CAL' s'affiche, placez le poids test sur la balance. 'PASS' confirme l'étalonnage.

Que faire si l'écran affiche 'Lo' ?

'Lo' indique que les piles sont faibles. Remplacez les 4 piles AA en respectant les polarités. L'adaptateur secteur ne recharge pas les piles.

Puis-je utiliser la balance avec l'adaptateur secteur ?

Oui, l'adaptateur secteur 6 V/CC 1,0 A fourni peut être utilisé. Branchez-le à l'entrée CC à l'arrière de la balance et à une prise secteur. Il n'alimente que la balance, il ne recharge pas les piles.

Quelle est la capacité maximale et que se passe-t-il en cas de surcharge ?

La capacité maximale est de 200 kg. En cas de dépassement, l'écran affiche 'O_Ld'. Retirez immédiatement la charge pour éviter d'endommager la balance.

Comment nettoyer la balance ?

Débranchez l'alimentation. Nettoyez avec un chiffon sec et non pelucheux. N'utilisez pas de produits agressifs, d'alcool ou de solvants. Ne plongez jamais la balance dans l'eau.

Quelles sont les dimensions et le poids de la balance ?

Les dimensions sont 388 x 305 x 70 mm (L x l x h) et le poids sans piles est d'environ 2,85 kg. Le plateau mesure 388 x 305 mm en acier inoxydable.

MODE D'EMPLOI PLS220S VOLTCRAFT

Balance à plateforme PLS-220S

N° de commande 2574175

1 Utilisation conforme

Ce produit est une balance à plateforme avec un plateau de pesée en acier inoxydable et un grand écran LCD rétro-éclairé.

Le produit dispose d'un arrimage intégré pour le panneau de commande et d'une poignée pour le transport ou le stockage.

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur.

Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

2 Contenu de l'emballage

Produit 2 chevilles murales Adaptateur secteur 4 piles AA 4 pieds ajustables Mode d'emploi 2 vis

3 Dernières informations sur le produit

Téléchargez les dernières informations relatives au produit sur le site www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

4 Description des symboles

Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte :

Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.

5 Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.

5.1 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques. - Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet. Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé. Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

5.2 Manipulation

Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

5.3 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques. - Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants. Protégez le produit de l'humidité et des moisissures. Protégez le produit de la lumière directe du soleil.

5.4 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert. Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.

5.5 Bloc d'alimentation

Ne modifiez pas et ne réparez pas les composantes de l'alimentation secteur, notamment les prises secteur, les câbles secteur et les alimentations. N'utilisez pas d'accessoires endommagés. Risque d'électrocution mortelle !

Branchez l'appareil sur une prise murale facilement accessible. Pour l'alimentation électrique, n'utilisez que l'adaptateur secteur fourni.

• Ne branchez le bloc d'alimentation qu'à une prise de courant normale raccordée au réseau public. Avant de brancher le bloc d'alimentation, vérifiez si la tension indiquée sur celui-ci est conforme à celle de votre fournisseur d'électricité.
• Ne branchez ou débranchez jamais les blocs d'alimentation si vos mains sont mouillées.
• Ne débranchez jamais le bloc d'alimentation de la prise électrique en tirant sur le câble ; utilisez toujours les surfaces de préhension sur la fiche. Pour des raisons de sécurité, débranchez le bloc d'alimentation de la prise électrique en cas d'orage.
• Ne touchez pas le bloc d'alimentation s'il présente des signes de dommage, car cela pourrait provoquer un choc électrique mortel ! Suivez les étapes suivantes :
• Coupez la tension secteur dans la prise de courant à laquelle est branché l'adaptateur secteur (coupez l'alimentation sur le disjoncteur correspondant ou retirez le fusible de sécurité, puis coupez l'alimentation sur l'interrupteur de protection RCD correspondant).
• Débranchez le bloc d'alimentation de la prise secteur.
• Utilisez un nouveau bloc d'alimentation de même modèle. N'utilisez plus l'adaptateur endommagé.

Assurez-vous que les câbles ne sont pas pincés, ni pliés, ni endommagés par des bords tranchants. Placez toujours les câbles de sorte que personne ne puisse trébucher ou se coincer dessus. Ceci présente un risque de blessures.

5.6 Piles

Respectez les indications de polarité lorsque vous insérez les piles. Pour éviter un dommage dû à une fuite, la pile doit être enlevée de l'appareil si celui-ci n'est pas utilisé sur une longue période. Des piles endommagées ou qui fuient peuvent provoquer des brûlures acides en cas de contact avec la peau, il est donc recommandé de manipuler les piles usagées avec des gants de protection appropriés. Les piles doivent être tenues hors de portée des enfants. Ne laissez pas des piles traîner, car il existe un risque que les enfants ou les animaux domestiques les avalent. Toutes les piles doivent être remplacées en même temps. Mélanger des piles usagées et des piles neuves dans l'appareil peut entraîner des fuites et endommager l'appareil. Les piles ne doivent pas être démantelées, court-circuitées ou jetées au feu. Ne rechargez pas les piles non rechargeables. Cela constituerait un risque d'explosion !

5.7 Produit

Risque de dommage permanent ! Ne surchargez pas la balance. Risque de dommage permanent ! Ne laissez pas de charge sur la balance hors usage.

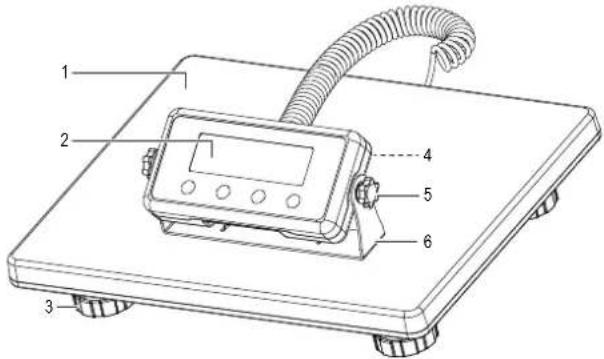

6 Aperçu du produit

1 Plateforme de pesée 2 Écran 3 Pieds réglables 4 Compartiments à piles / Entrée CC

(à l'arrière)

5 Vis de serrage du support 6 Support (support / support de montage)

7 Alimentation électrique

Le produit peut être alimenté par des piles ou par un adaptateur secteur fourni. L'adaptateur secteur ne charge aucune des piles insérées.

Remarque:

Remplacez les piles lorsque l'indicateur de faible tension « Lo » apparaît à l'écran.

1. Retirez le couvercle du compartiment à piles.
2. Insérez les piles en veillant à ce que les polarités correspondent aux indications du compartiment.
3. Remplacez le couvercle du compartiment à piles.

7.2 Adaptateur secteur

1. Connectez une extrémité du câble d'alimentation à l'entrée CC du produit.
2. Branchez l'adaptateur secteur sur une prise de courant appropriée.

Important:

Ne posez le produit que sur une surface horizontale, plane et stable, capable de supporter le poids du produit et des charges supplémentaires.

Fixez les pieds en les vissant dans les trous de la base. Ajustez les pieds pour que la plateforme de pesée soit bien horizontale (si nécessaire).

8.2 Panneau de commande

Le panneau de commande peut être monté ou soutenu par le support.

Lorsque vous percez la surface, par exemple pour forer ou insérer des fixations, assurez-vous qu'aucun câble ou tuyau n'est endommagé. Un perçage par inadvertance à travers des câbles électriques peut entraîner un risque d'électrocution mortelle ! Vérifiez la présence de fils et de tuyaux cachés avant de percer ou d'insérer des fixations.

1. Utilisez le support de montage comme modèle pour déterminer les points de perçage.
2. Fixez le support à l'aide des chevilles et des vis fournies.
3. Ajustez le panneau de commande en dévissant ou en serrant les vis de chaque côté du support.

9.1 Pesée

Conditions préalables:

Vous travaillez sur une surface stable, horizontale et régulière.

1. Appuyez sur ON/OFF pour allumer l'appareil. → Attendez que « 0.0 » s'affiche. Si une autre valeur s'affiche, appuyez sur le bouton TARE.
2. Appuyez sur UNIT pour passer d'une unité de mesure à l'autre. Vous pouvez régler l'unité de mesure à tout moment.
3. Placez l'objet à peser sur la plateforme de pesée. → Si le poids dépasse la gamme de pesée, l'écran affiche « O_Ld ». Retirez immédiatement le ou les objets de la surface de pesée.
4. Appuyez sur ON/OFF pour éteindre l'appareil. → L'appareil s'éteint automatiquement après 5 minutes d'inactivité.

9.2 Fonction tare

La fonction de tare prend en compte le poids du récipient, de sorte que la balance n'indique que le poids net de l'objet pesé. La capacité de pesage maximale inclut le récipient de pesée. Il est recommandé d'utiliser un récipient de pesée aussi léger que possible. 1. Appuyez sur ON/OFF pour allumer l'appareil. 2. Placez un récipient de mesure vide (bol, panier, etc.) sur la plateforme de pesée. Attendez que l'affichage se stabilise. 3. Appuyez sur TARE. L'écran affiche la valeur « 0,0 ». 4. Placez l'objet à peser dans le récipient de mesure.

Le poids affiché sera le poids net de l'objet que vous pesez.

Pour continuer à peser sans récipient de mesure, retirez-le de la balance et appuyez sur TARE.

1. Appuyez sur ON/OFF pour éteindre l'appareil.

9.3 Comptage

Cette fonction détermine la quantité d'objets de poids égal dans les lots.

1. Appuyez sur ON/OFF pour allumer l'appareil.
2. Placez (25, 50, 75 ou 100) objets sur la plateforme de pesée.

La somme de tous les poids doit être ≥ 300 g.

1. Appuyez sur la touche COUNT et maintenez-la enfoncée jusqu'à « pcs » apparaisse à l'écran.
2. Appuyez plusieurs fois sur UNIT pour définir un numéro d'unité de référence (25, 50, 75 ou 100).
3. Appuyez sur COUNT. L'écran affiche le nombre d'unités.
4. Ajouter ou retirer des objets sur la plateforme de pesée.
5. Appuyez sur UNIT pour revenir au mode pesage normal.

9.4 Étalonnage

La balance a été étalonnée en usine. En cas d'imprécision, essayez d'abord de remplacer les piles.

Conditions préalables:

√ Un poids standard d'essai de 10 kg, 20 kg ou 50 kg est nécessaire pour l'étalonnage.

La plateforme de pesée doit être vide.

1. Appuyez sur ON/OFF pour allumer l'appareil.
2. Appuyez sur la touche UNIT et maintenez-la enfoncée jusqu'à ce que l'écran affiche la capacité « 200 kg » suivie du poids étalonné.
3. Appuyez sur TARE pour sélectionner un poids test de 10 kg, 20 kg ou 50 kg.
4. Appuyez sur UNIT pour sélectionner le poids. L'affichage indiquera "CAL" et le poids étalonné clignotera.
5. Placez le poids de test choisi sur la balance.

L'étalonnage est terminé lorsque « PASS » apparaît à l'écran. Cela peut prendre quelques instants. Si une erreur d'étalonnage se produit, « Err » s'affiche à l'écran. Allumez et éteignez l'appareil, puis répétez le processus.

1. Enlevez le poids.
2. Appuyez sur ON/OFF pour éteindre l'appareil.

Important:

• N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.
• Ne plongez pas le produit dans l'eau.
• Débranchez le produit de l'alimentation électrique.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

11.1 Produit

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad • dans les centres de collecte créés par Conrad • dans les points de collecte des organismes de droit public chargés de l'élimination des déchets • ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

11.2 Piles/accumulateurs

En tant qu'utilisateur final, vous êtes légalement tenu (Ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles/accumulateurs usagés ; il est interdit de les jeter avec les ordures ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure,

Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Avant la mise au rebut, recouvrez complètement les contacts exposés de la batterie/des piles avec un morceau de ruban adhésif pour éviter les courts-circuits. Même si les piles/batteries rechargeables sont vides, l'énergie résiduelle qu'elles contiennent peut être dangereuse en cas de court-circuit (éclatement, surchauffe, incendie, explosion).

12.1 Produit

Alimentation électrique...... Piles : 4 x 1,5 V AA

Adaptateur secteur : 6 V/CC 1,0 A

Capacité de la pesée.... 200 kg max.

Précision.... +/- 300 g

Poids de mesure min.... 150 g

Unités de mesure.... kg, lb : oz, lb

Résolution.... 50 g

Plateforme de pesée 388 x 305 mm

Acier inoxydable

Arrêt automatique.... 5 minutes

Dimensions de l'écran LCD.... 104 x 31 mm

Température de fonctionnement..... 0 à +40 °C

Humidité de fonctionnement.... 0 à +30 °C (<75 % HR)

+30 à +40 °C (<50 % HR)

Température durant le stockage....-10 à +50 °C

Humidité de stockage....-10 à +30 °C (<75 % HR)

+30 à +50 °C (<50 % HR)

Dimensions du produit (l x l x h)...... 388 x 305 x 70

Poids du produit.... 2,85 kg (sans piles)

12.2 Adaptateur secteur

Entrée.... 100 - 240 V/CA, 50/60 Hz, 0,3 A max.
